3774-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

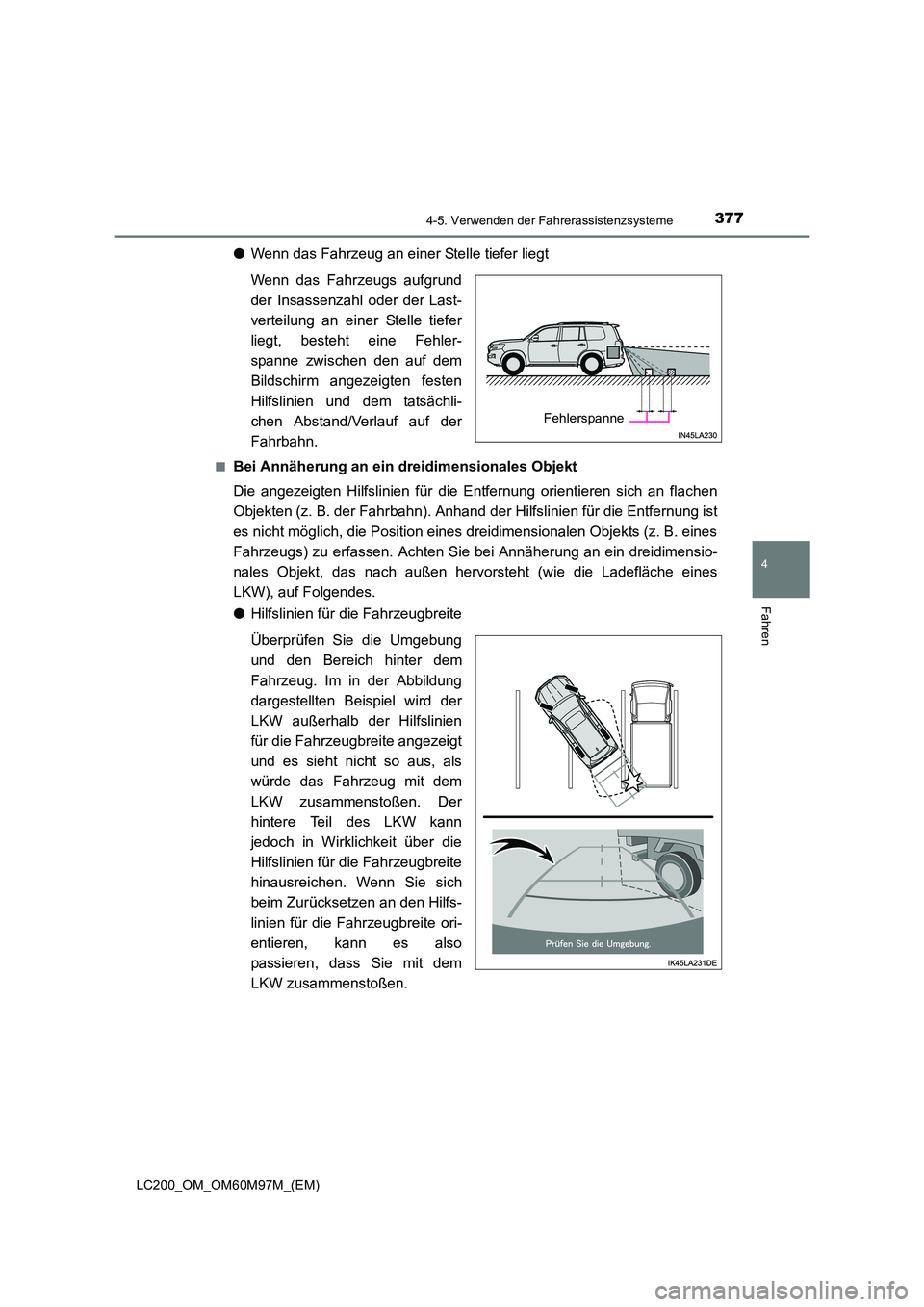

●Wenn das Fahrzeug an einer Stelle tiefer liegt
Wenn das Fahrzeugs aufgrund
der Insassenzahl oder der Last-
verteilung an einer Stelle tiefer
liegt, besteht eine Fehler-
spanne zwischen den auf dem
Bildschirm angezeigten festen
Hilfslinien und dem tatsächli-
chen Abstand/Verlauf auf der
Fahrbahn.
■Bei Annäherung an ein dreidimensionales Objekt
Die angezeigten Hilfslinien für die Entfernung orientieren sich an flachen
Objekten (z. B. der Fahrbahn). Anhand der Hilfslinien für die Entfernung ist
es nicht möglich, die Position eines dreidimensionalen Objekts (z. B. eines
Fahrzeugs) zu erfassen. Achten Sie bei Annäherung an ein dreidimensio-
nales Objekt, das nach außen hervorsteht (wie die Ladefläche eines
LKW), auf Folgendes.
● Hilfslinien für die Fahrzeugbreite
Überprüfen Sie die Umgebung
und den Bereich hinter dem
Fahrzeug. Im in der Abbildung
dargestellten Beispiel wird der
LKW außerhalb der Hilfslinien
für die Fahrzeugbreite angezeigt
und es sieht nicht so aus, als
würde das Fahrzeug mit dem
LKW zusammenstoßen. Der
hintere Teil des LKW kann
jedoch in Wirklichkeit über die
Hilfslinien für die Fahrzeugbreite
hinausreichen. Wenn Sie sich
beim Zurücksetzen an den Hilfs-
linien für die Fahrzeugbreite ori-
entieren, kann es also
passieren, dass Sie mit dem
LKW zusammenstoßen.
Fehlerspanne

3784-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

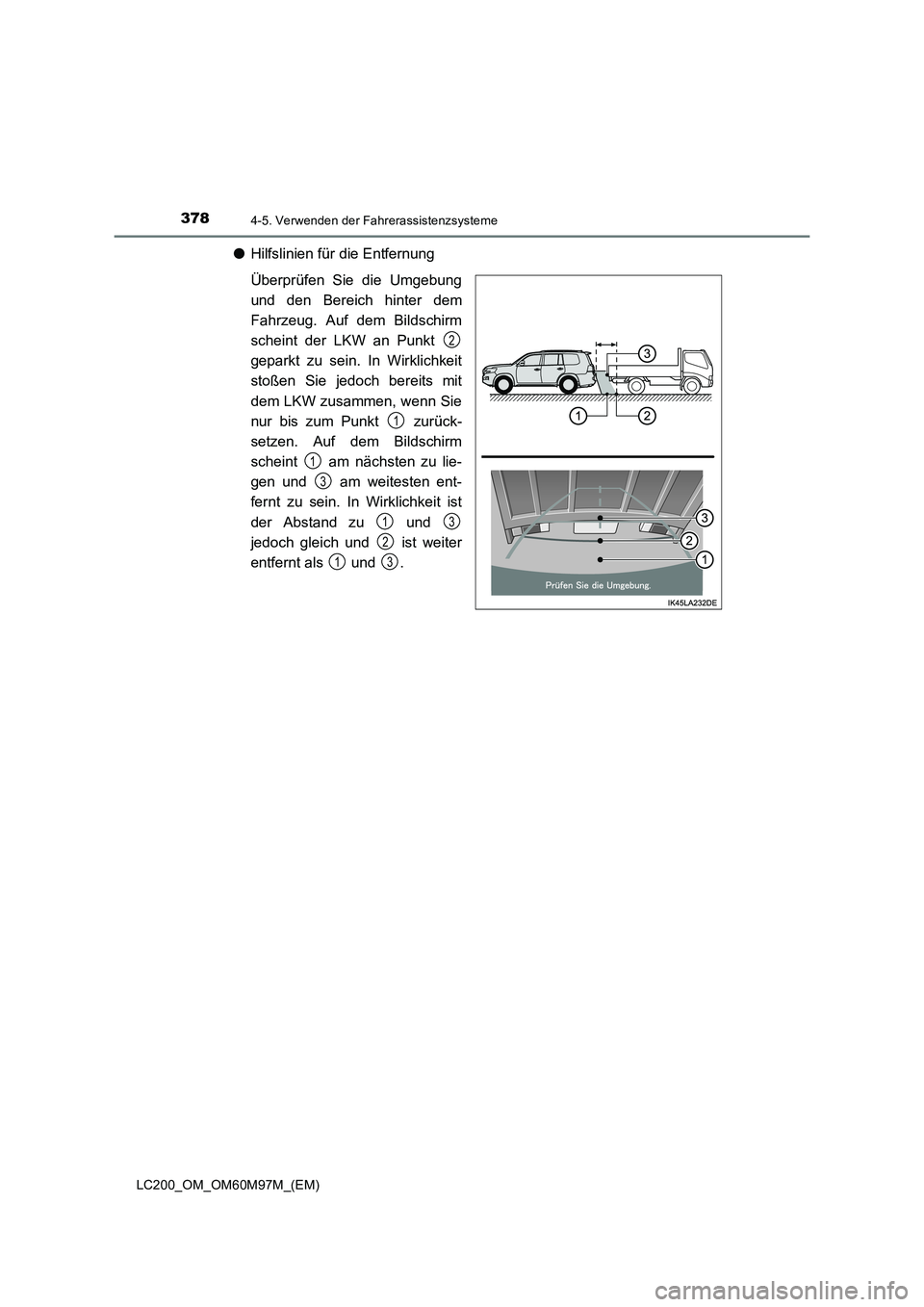

●Hilfslinien für die Entfernung
Überprüfen Sie die Umgebung
und den Bereich hinter dem
Fahrzeug. Auf dem Bildschirm
scheint der LKW an Punkt
geparkt zu sein. In Wirklichkeit
stoßen Sie jedoch bereits mit
dem LKW zusammen, wenn Sie
nur bis zum Punkt zurück-
setzen. Auf dem Bildschirm
scheint am nächsten zu lie-
gen und am weitesten ent-
fernt zu sein. In Wirklichkeit ist
der Abstand zu und
jedoch gleich und ist weiter
entfernt als und .
2
1
1
3
13
2
13

3794-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)■

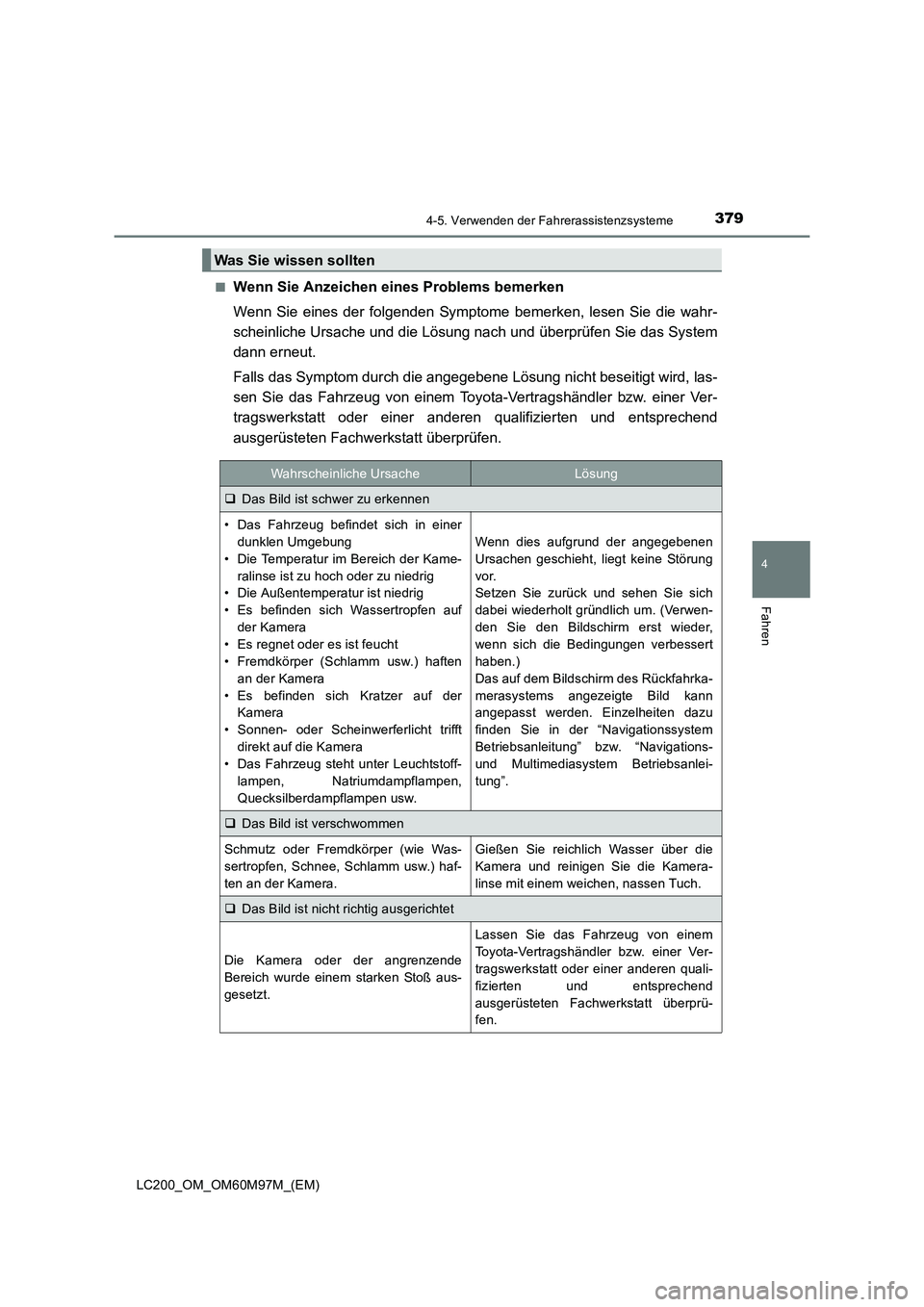

Wenn Sie Anzeichen eines Problems bemerken
Wenn Sie eines der folgenden Symptome bemerken, lesen Sie die wahr-
scheinliche Ursache und die Lösung nach und überprüfen Sie das System
dann erneut.
Falls das Symptom durch die angegebene Lösung nicht beseitigt wird, las-
sen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Was Sie wissen sollten
Wahrscheinliche UrsacheLösung
‰
Das Bild ist schwer zu erkennen
• Das Fahrzeug befindet sich in einer
dunklen Umgebung
• Die Temperatur im Bereich der Kame- ralinse ist zu hoch oder zu niedrig
• Die Außentemperatur ist niedrig
• Es befinden sich Wassertropfen auf
der Kamera
• Es regnet oder es ist feucht
• Fremdkörper (Schlamm usw.) haften
an der Kamera
• Es befinden sich Kratzer auf der Kamera
• Sonnen- oder Scheinwerferlicht trifft direkt auf die Kamera
• Das Fahrzeug steht unter Leuchtstoff-
lampen, Natriumdampflampen,
Quecksilberdampflampen usw.
Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung
vor.
Setzen Sie zurück und sehen Sie sich
dabei wiederholt gründlich um. (Verwen-
den Sie den Bildschirm erst wieder,
wenn sich die Bedingungen verbessert
haben.)
Das auf dem Bildschirm des Rückfahrka-
merasystems angezeigte Bild kann
angepasst werden. Einzelheiten dazu
finden Sie in der “Navigationssystem
Betriebsanleitung” bzw. “Navigations-
und Multimediasystem Betriebsanlei-
tung”.
‰ Das Bild ist verschwommen
Schmutz oder Fremdkörper (wie Was-
sertropfen, Schnee, Schlamm usw.) haf-
ten an der Kamera.Gießen Sie reichlich Wasser über die
Kamera und reinigen Sie die Kamera-
linse mit einem weichen, nassen Tuch.
‰Das Bild ist nicht richtig ausgerichtet
Die Kamera oder der angrenzende
Bereich wurde einem starken Stoß aus-
gesetzt.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen quali-
fizierten und entsprechend
ausgerüsteten Fachwerkstatt überprü-
fen.

3804-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

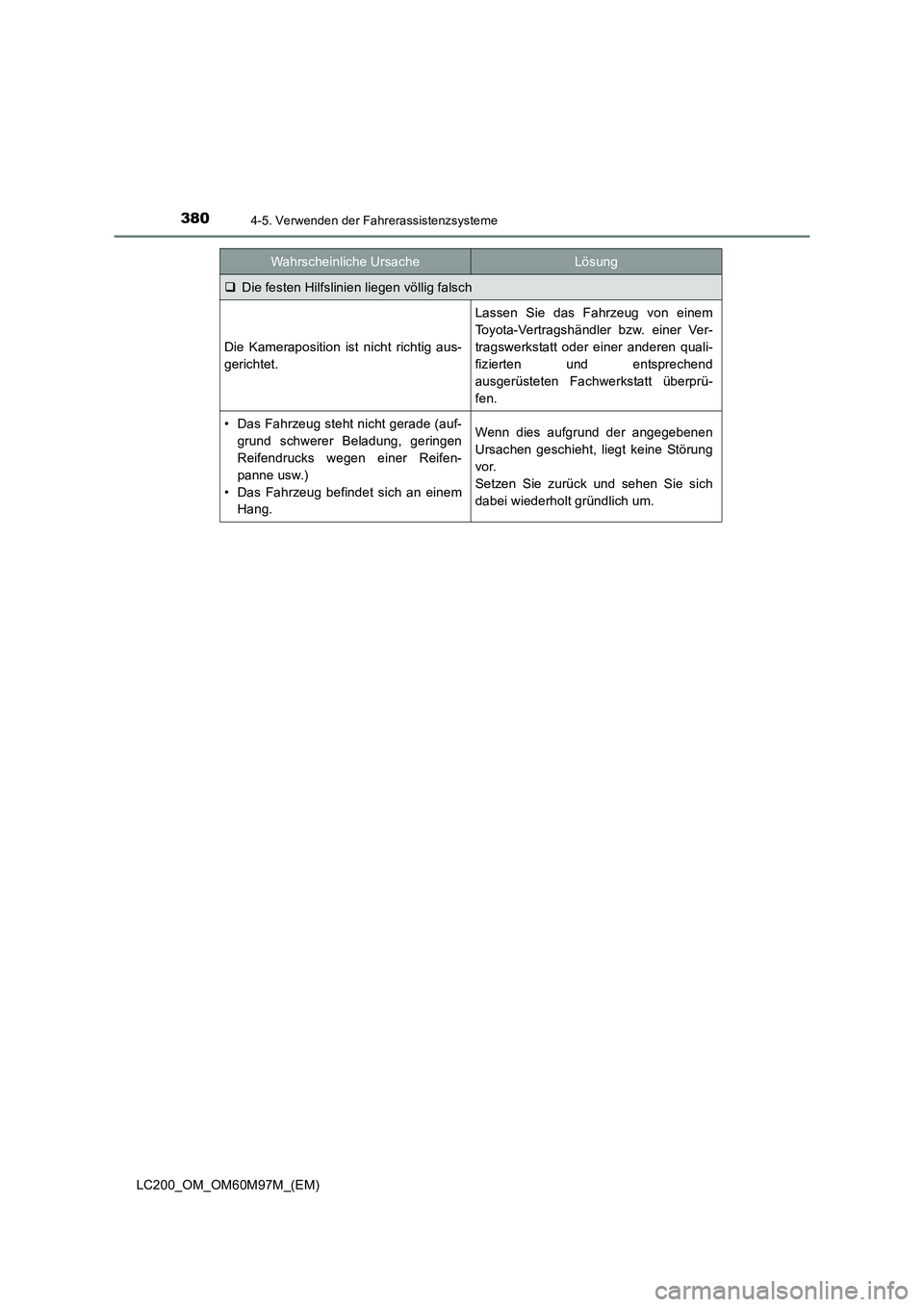

‰Die festen Hilfslinien liegen völlig falsch
Die Kameraposition ist nicht richtig aus-
gerichtet.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen quali-
fizierten und entsprechend
ausgerüsteten Fachwerkstatt überprü-
fen.
• Das Fahrzeug steht nicht gerade (auf-
grund schwerer Beladung, geringen
Reifendrucks wegen einer Reifen-
panne usw.)
• Das Fahrzeug befindet sich an einem Hang.Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung
vor.
Setzen Sie zurück und sehen Sie sich
dabei wiederholt gründlich um.
Wahrscheinliche UrsacheLösung

3814-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

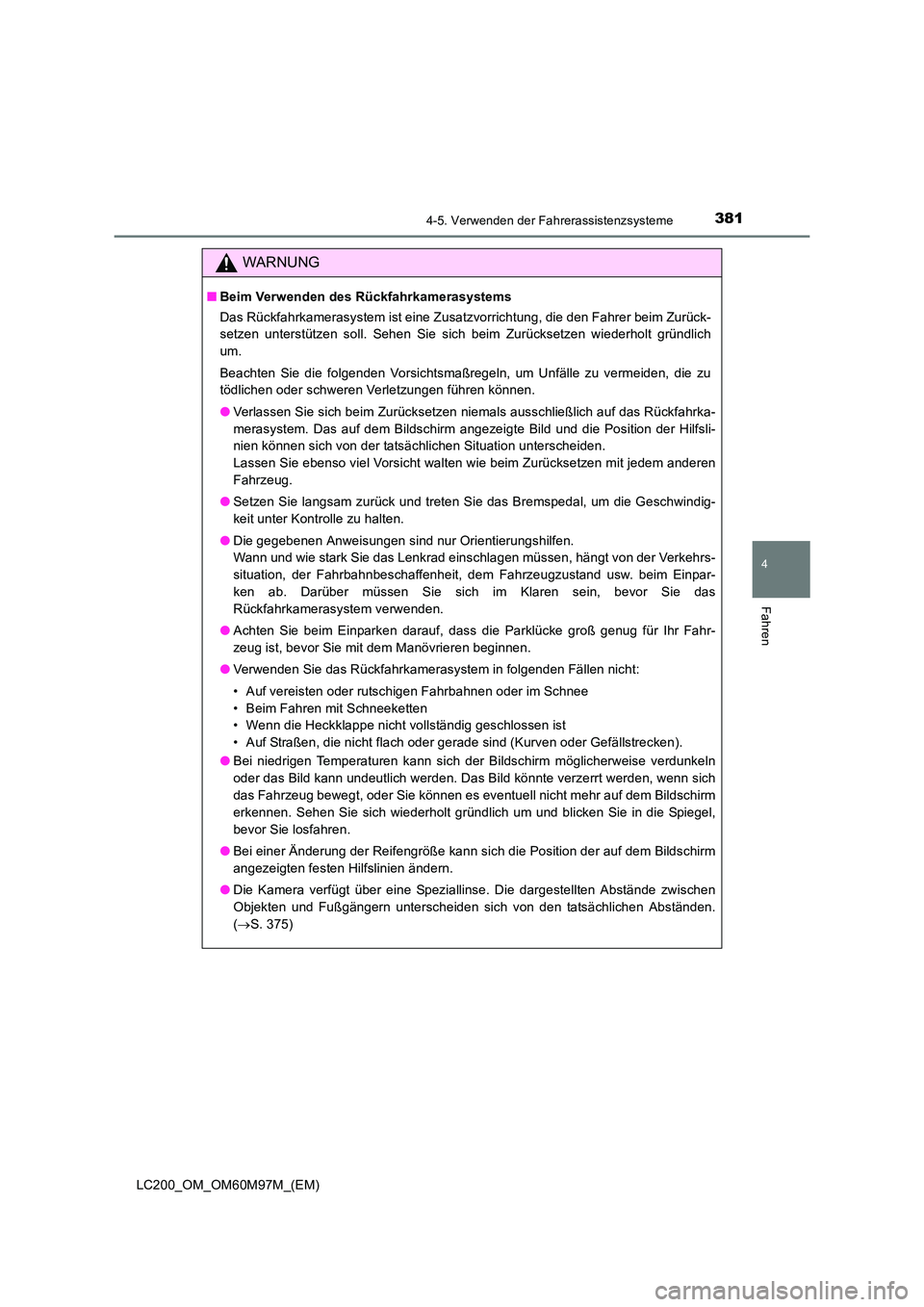

WARNUNG
■Beim Verwenden des Rückfahrkamerasystems
Das Rückfahrkamerasystem ist eine Zusatzvorrichtung, die den Fahrer beim Zurück-
setzen unterstützen soll. Sehen Sie sich beim Zurücksetzen wiederholt gründlich
um.
Beachten Sie die folgenden Vorsichtsmaßregeln, um Unfälle zu vermeiden, die zu
tödlichen oder schweren Verletzungen führen können.
●Verlassen Sie sich beim Zurücksetzen niemals ausschließlich auf das Rückfahrka-
merasystem. Das auf dem Bildschirm angezeigte Bild und die Position der Hilfsli-
nien können sich von der tatsächlichen Situation unterscheiden.
Lassen Sie ebenso viel Vorsicht walten wie beim Zurücksetzen mit jedem anderen
Fahrzeug.
● Setzen Sie langsam zurück und treten Sie das Bremspedal, um die Geschwindig-
keit unter Kontrolle zu halten.
● Die gegebenen Anweisungen sind nur Orientierungshilfen.
Wann und wie stark Sie das Lenkrad einschlagen müssen, hängt von der Verkehrs-
situation, der Fahrbahnbeschaffenheit, dem Fahrzeugzustand usw. beim Einpar-
ken ab. Darüber müssen Sie sich im Klaren sein, bevor Sie das
Rückfahrkamerasystem verwenden.
● Achten Sie beim Einparken darauf, dass die Parklücke groß genug für Ihr Fahr-
zeug ist, bevor Sie mit dem Manövrieren beginnen.
● Verwenden Sie das Rückfahrkamerasystem in folgenden Fällen nicht:
• Auf vereisten oder rutschigen Fahrbahnen oder im Schnee
• Beim Fahren mit Schneeketten
• Wenn die Heckklappe nicht vollständig geschlossen ist
• Auf Straßen, die nicht flach oder gerade sind (Kurven oder Gefällstrecken).
● Bei niedrigen Temperaturen kann sich der Bildschirm möglicherweise verdunkeln
oder das Bild kann undeutlich werden. Das Bild könnte verzerrt werden, wenn sich
das Fahrzeug bewegt, oder Sie können es eventuell nicht mehr auf dem Bildschirm
erkennen. Sehen Sie sich wiederholt gründlich um und blicken Sie in die Spiegel,
bevor Sie losfahren.
● Bei einer Änderung der Reifengröße kann sich die Position der auf dem Bildschirm
angezeigten festen Hilfslinien ändern.
● Die Kamera verfügt über eine Speziallinse. Die dargestellten Abstände zwischen
Objekten und Fußgängern unterscheiden sich von den tatsächlichen Abständen.
(→ S. 375)

3824-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

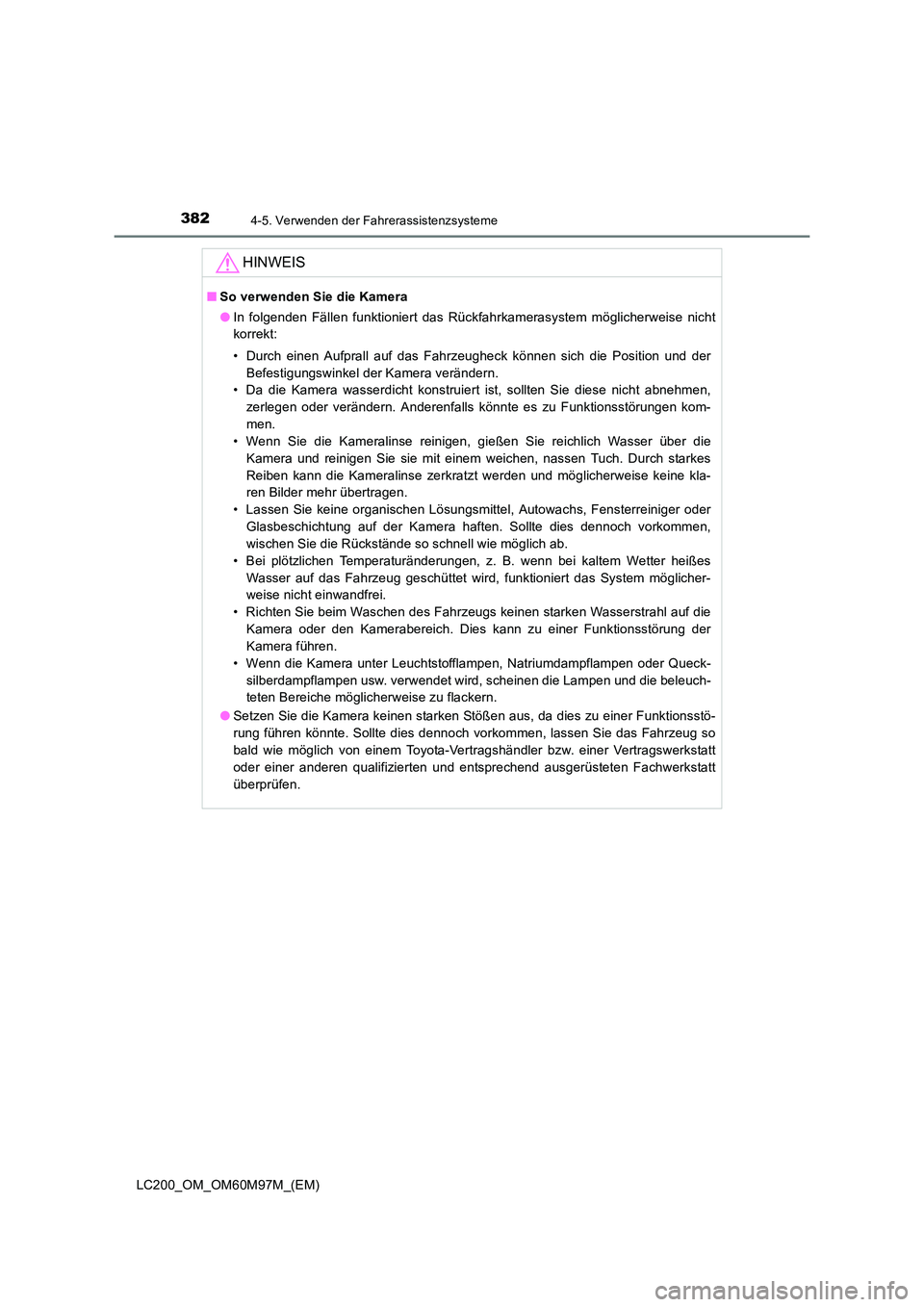

HINWEIS
■So verwenden Sie die Kamera
●In folgenden Fällen funktioniert das Rückfahrkamerasystem möglicherweise nicht
korrekt:
• Durch einen Aufprall auf das Fahrzeugheck können sich die Position und der
Befestigungswinkel der Kamera verändern.
• Da die Kamera wasserdicht konstruiert ist, sollten Sie diese nicht abnehmen,
zerlegen oder verändern. Anderenfalls könnte es zu Funktionsstörungen kom-
men.
• Wenn Sie die Kameralinse reinigen, gießen Sie reichlich Wasser über die
Kamera und reinigen Sie sie mit einem weichen, nassen Tuch. Durch starkes
Reiben kann die Kameralinse zerkratzt werden und möglicherweise keine kla-
ren Bilder mehr übertragen.
• Lassen Sie keine organischen Lösungsmittel, Autowachs, Fensterreiniger oder Glasbeschichtung auf der Kamera haften. Sollte dies dennoch vorkommen,
wischen Sie die Rückstände so schnell wie möglich ab.
• Bei plötzlichen Temperaturänderungen, z. B. wenn bei kaltem Wetter heißes Wasser auf das Fahrzeug geschüttet wird, funktioniert das System möglicher-
weise nicht einwandfrei.
• Richten Sie beim Waschen des Fahrzeugs keinen starken Wasserstrahl auf die Kamera oder den Kamerabereich. Dies kann zu einer Funktionsstörung der
Kamera führen.
• Wenn die Kamera unter Leuchtstofflampen, Natriumdampflampen oder Queck- silberdampflampen usw. verwendet wird, scheinen die Lampen und die beleuch-
teten Bereiche möglicherweise zu flackern.
● Setzen Sie die Kamera keinen starken Stößen aus, da dies zu einer Funktionsstö-
rung führen könnte. Sollte dies dennoch vorkommen, lassen Sie das Fahrzeug so
bald wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.

383
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
LC200_OM_OM60M97M_(EM)

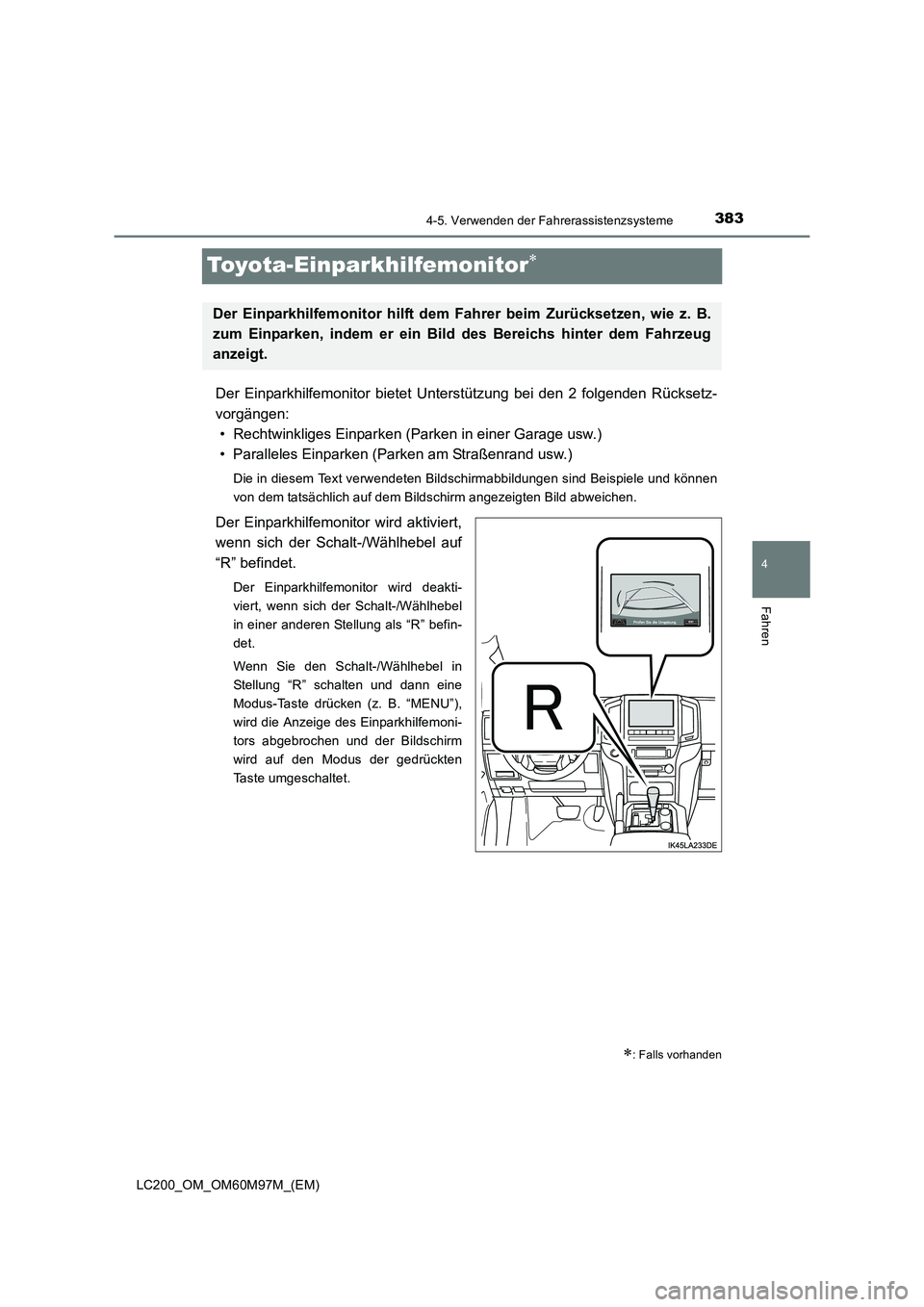

Toyota-Einparkhilfemonitor∗
Der Einparkhilfemonitor bietet Unterstützung bei den 2 folgenden Rücksetz-
vorgängen: • Rechtwinkliges Einparken (Parken in einer Garage usw.)
• Paralleles Einparken (Parken am Straßenrand usw.)
Die in diesem Text verwendeten Bildschirmabbildungen sind Beispiele und können
von dem tatsächlich auf dem Bildschirm angezeigten Bild abweichen.
Der Einparkhilfemonitor wird aktiviert,
wenn sich der Schalt-/Wählhebel auf
“R” befindet.
Der Einparkhilfemonitor wird deakti-
viert, wenn sich der Schalt-/Wählhebel
in einer anderen Stellung als “R” befin-
det.
Wenn Sie den Schalt-/Wählhebel in
Stellung “R” schalten und dann eine
Modus-Taste drücken (z. B. “MENU”),
wird die Anzeige des Einparkhilfemoni-
tors abgebrochen und der Bildschirm
wird auf den Modus der gedrückten
Taste umgeschaltet.
∗: Falls vorhanden
Der Einparkhilfemonitor hilft dem Fahrer beim Zurücksetzen, wie z. B.
zum Einparken, indem er ein Bild des Bereichs hinter dem Fahrzeug
anzeigt.

3844-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■

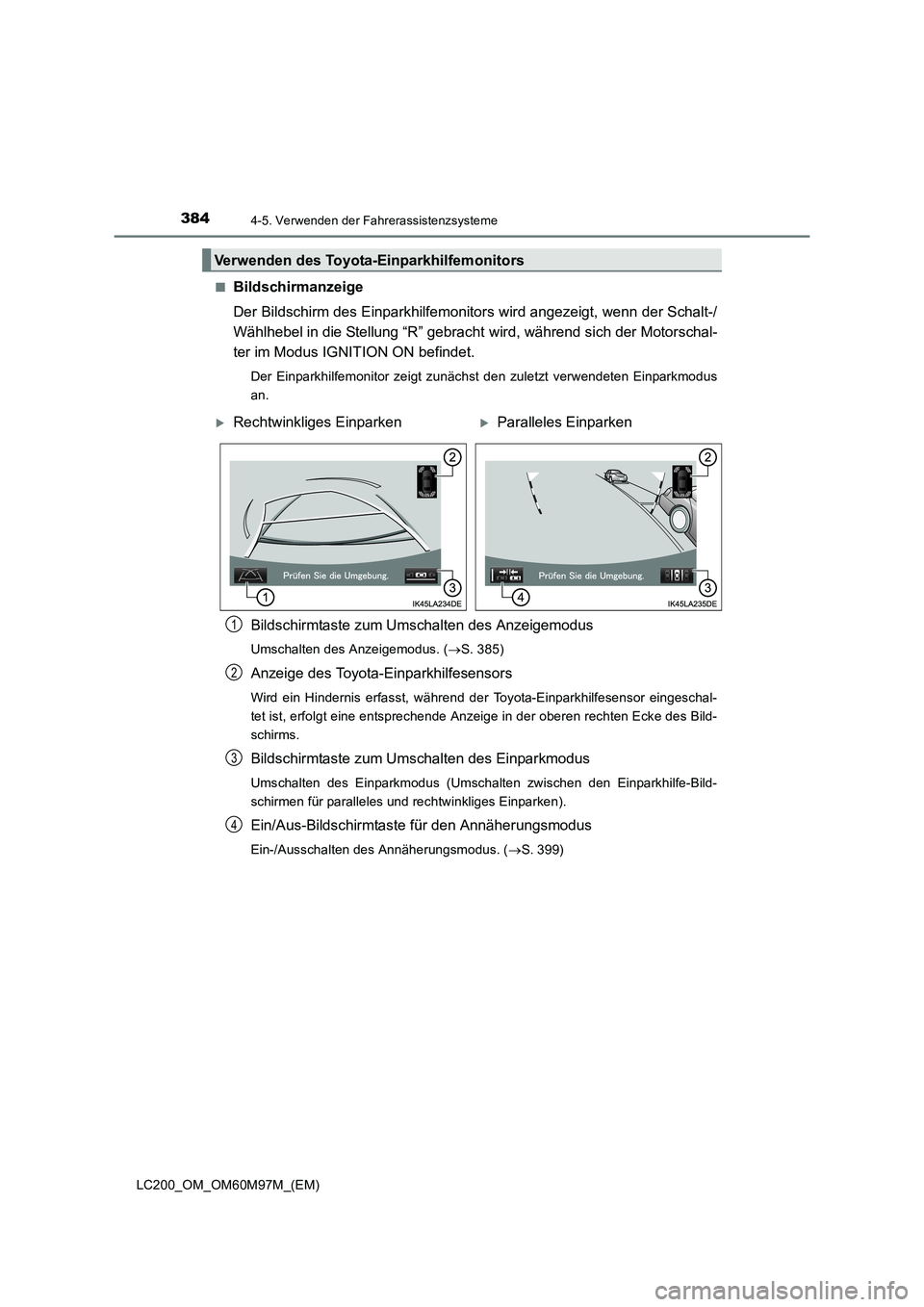

Bildschirmanzeige
Der Bildschirm des Einparkhilfemonitors wird angezeigt, wenn der Schalt-/
Wählhebel in die Stellung “R” gebracht
wird, während sich der Motorschal-
ter im Modus IGNITION ON befindet.
Der Einparkhilfemonitor zeigt zunächst den zuletzt verwendeten Einparkmodus
an.
Bildschirmtaste zum Umschalten des Anzeigemodus
Umschalten des Anzeigemodus. ( →S. 385)
Anzeige des Toyota-Einparkhilfesensors
Wird ein Hindernis erfasst, während der Toyota-Einparkhilfesensor eingeschal-
tet ist, erfolgt eine entsprechende Anzeige in der oberen rechten Ecke des Bild-
schirms.
Bildschirmtaste zum Umschalten des Einparkmodus
Umschalten des Einparkmodus (Umschalten zwischen den Einparkhilfe-Bild-
schirmen für paralleles und rechtwinkliges Einparken).
Ein/Aus-Bildschirmtaste für den Annäherungsmodus
Ein-/Ausschalten des Annäherungsmodus. ( →S. 399)
Verwenden des Toyota-Einparkhilfemonitors
XRechtwinkliges EinparkenXParalleles Einparken
1
2
3
4
