6737-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs

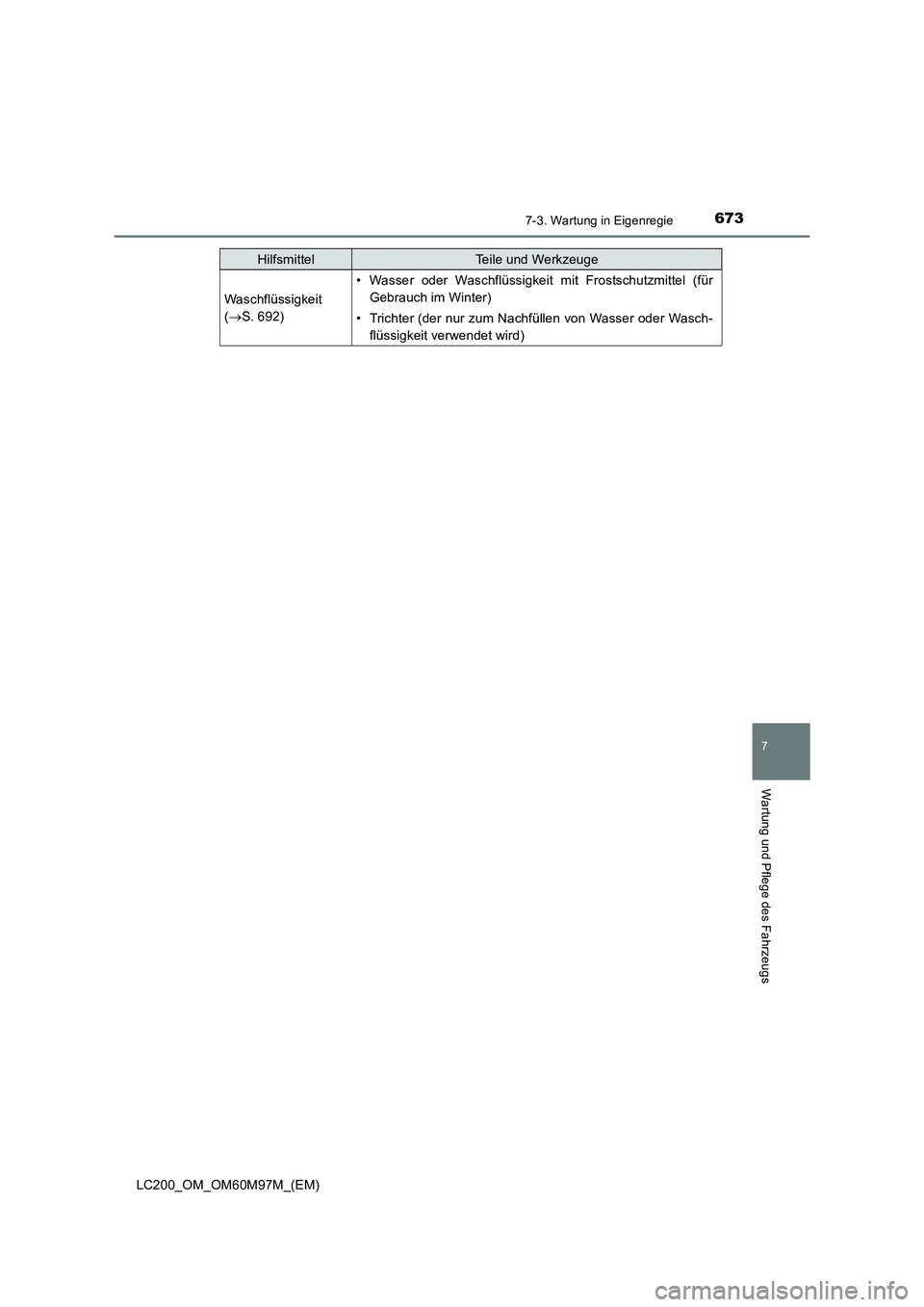

Waschflüssigkeit
(→ S. 692)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Wasch-flüssigkeit verwendet wird)
HilfsmittelTeile und Werkzeuge

6747-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)

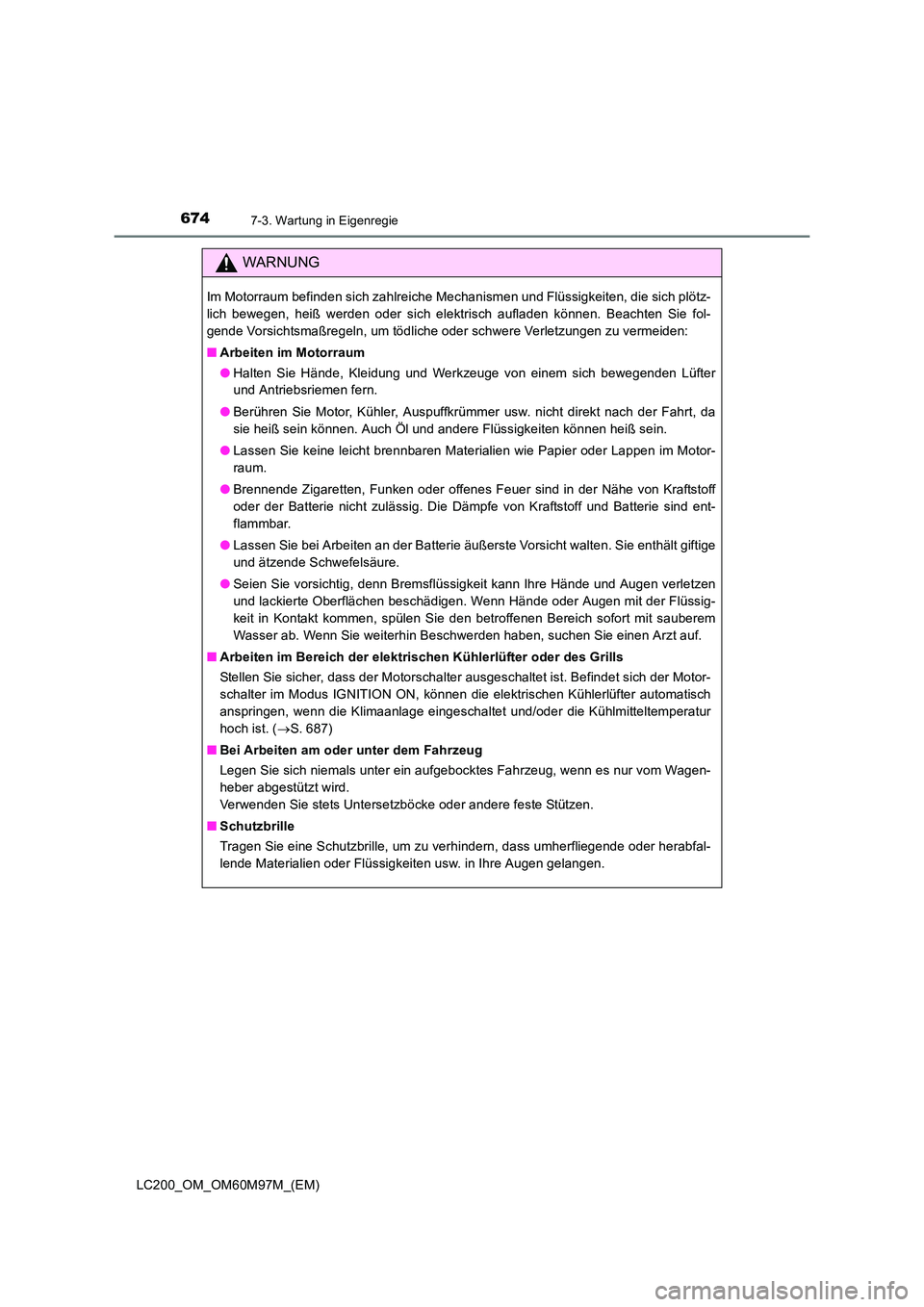

WARNUNG
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie fol-
gende Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden:
■Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter
und Antriebsriemen fern.
● Berühren Sie Motor, Kühler, Auspuffkrümmer usw. nicht direkt nach der Fahrt, da
sie heiß sein können. Auch Öl und andere Flüssigkeiten können heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motor-
raum.
● Brennende Zigaretten, Funken oder offenes Feuer sind in der Nähe von Kraftstoff
oder der Batterie nicht zulässig. Die Dämpfe von Kraftstoff und Batterie sind ent-
flammbar.
● Lassen Sie bei Arbeiten an der Batterie äußerste Vorsicht walten. Sie enthält giftige
und ätzende Schwefelsäure.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen
und lackierte Oberflächen beschädigen. Wenn Hände oder Augen mit der Flüssig-
keit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sauberem
Wasser ab. Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Grills
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist. Befindet sich der Motor-
schalter im Modus IGNITION ON, können die elektrischen Kühlerlüfter automatisch
anspringen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltemperatur
hoch ist. ( →S. 687)
■ Bei Arbeiten am oder unter dem Fahrzeug
Legen Sie sich niemals unter ein aufgebocktes Fahrzeug, wenn es nur vom Wagen-
heber abgestützt wird.
Verwenden Sie stets Untersetzböcke oder andere feste Stützen.
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.

6757-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs

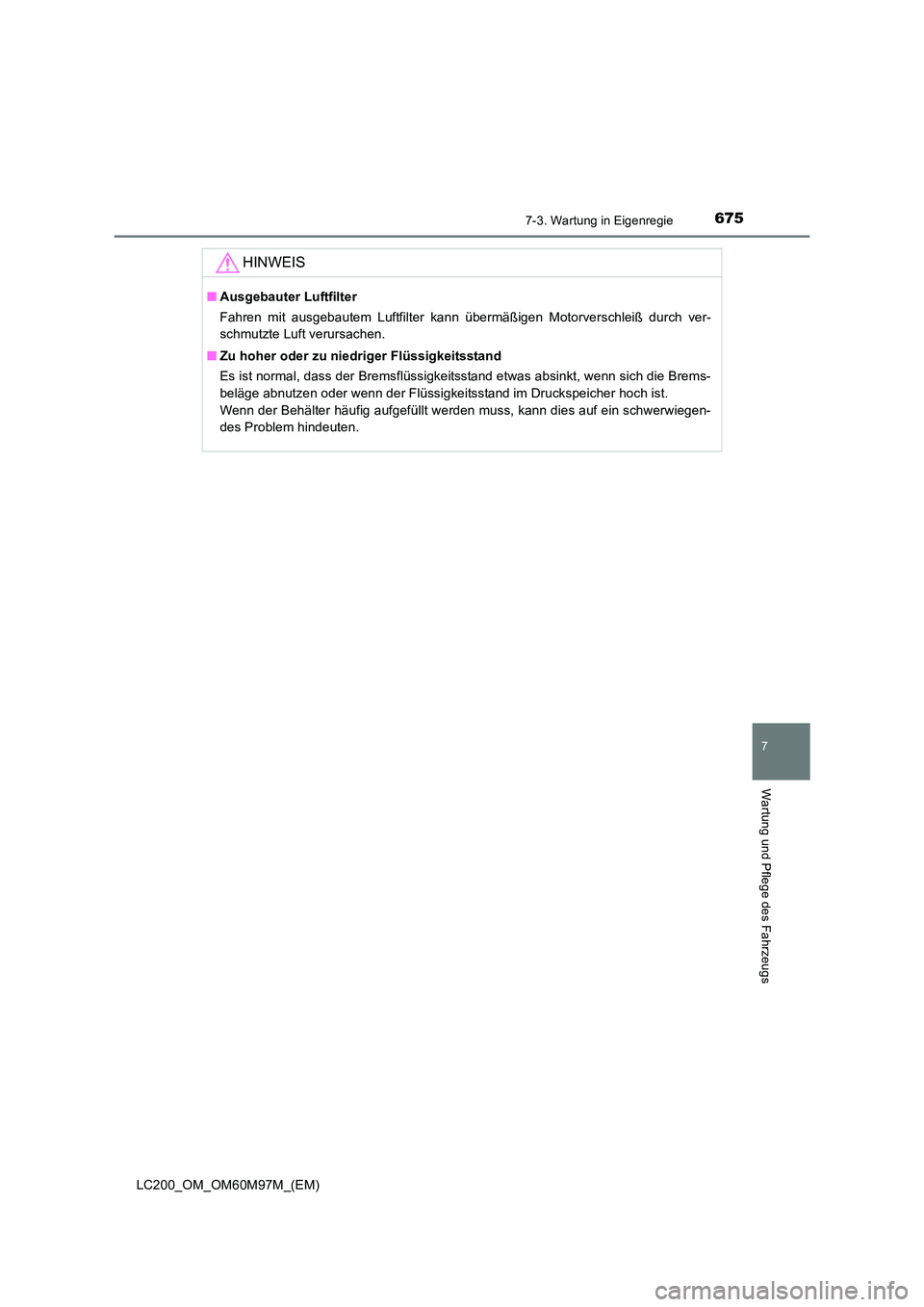

HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.

6767-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)

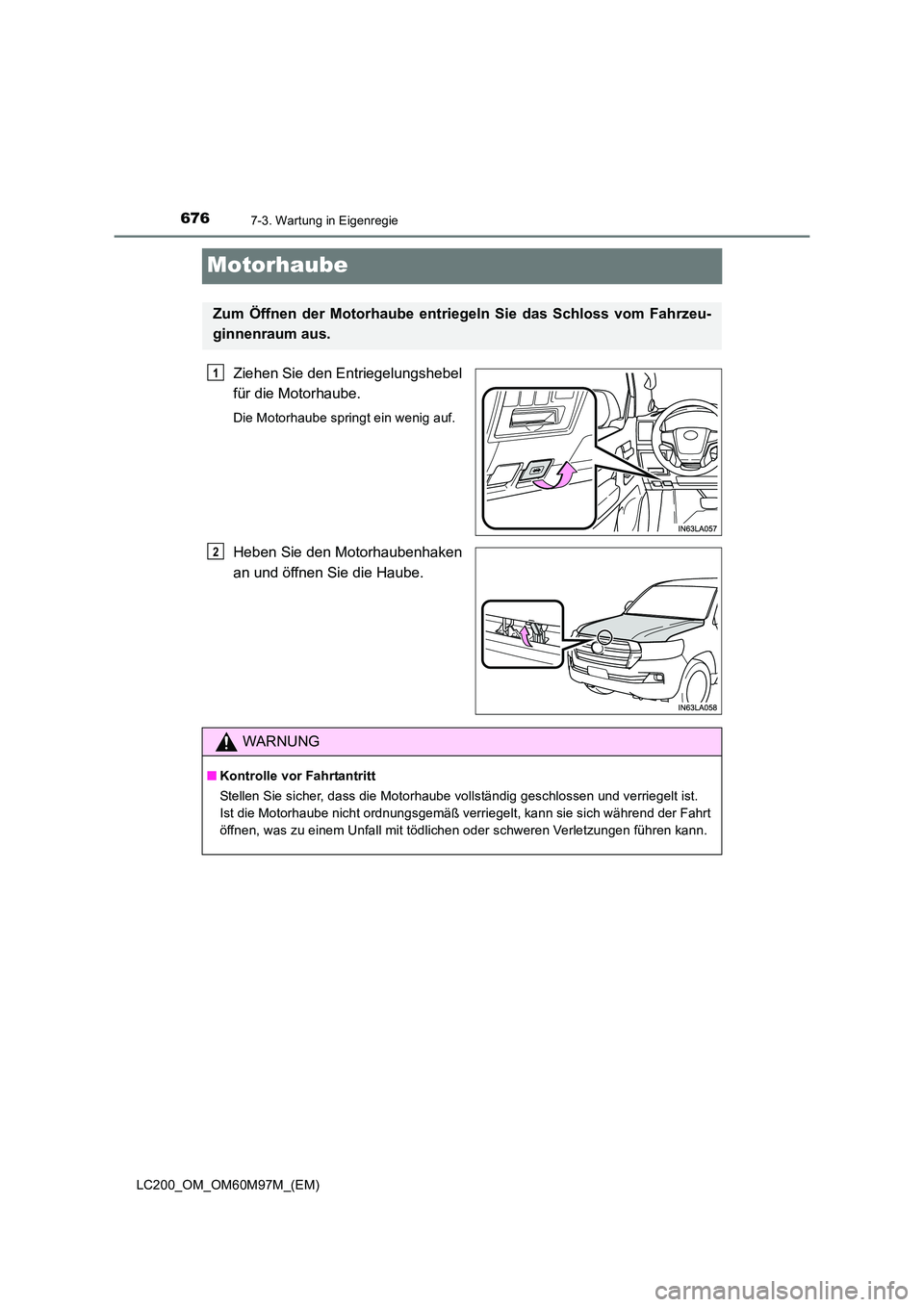

Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Heben Sie den Motorhaubenhaken
an und öffnen Sie die Haube.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeu-
ginnenraum aus.
1
2
WARNUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt
öffnen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.

6777-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs

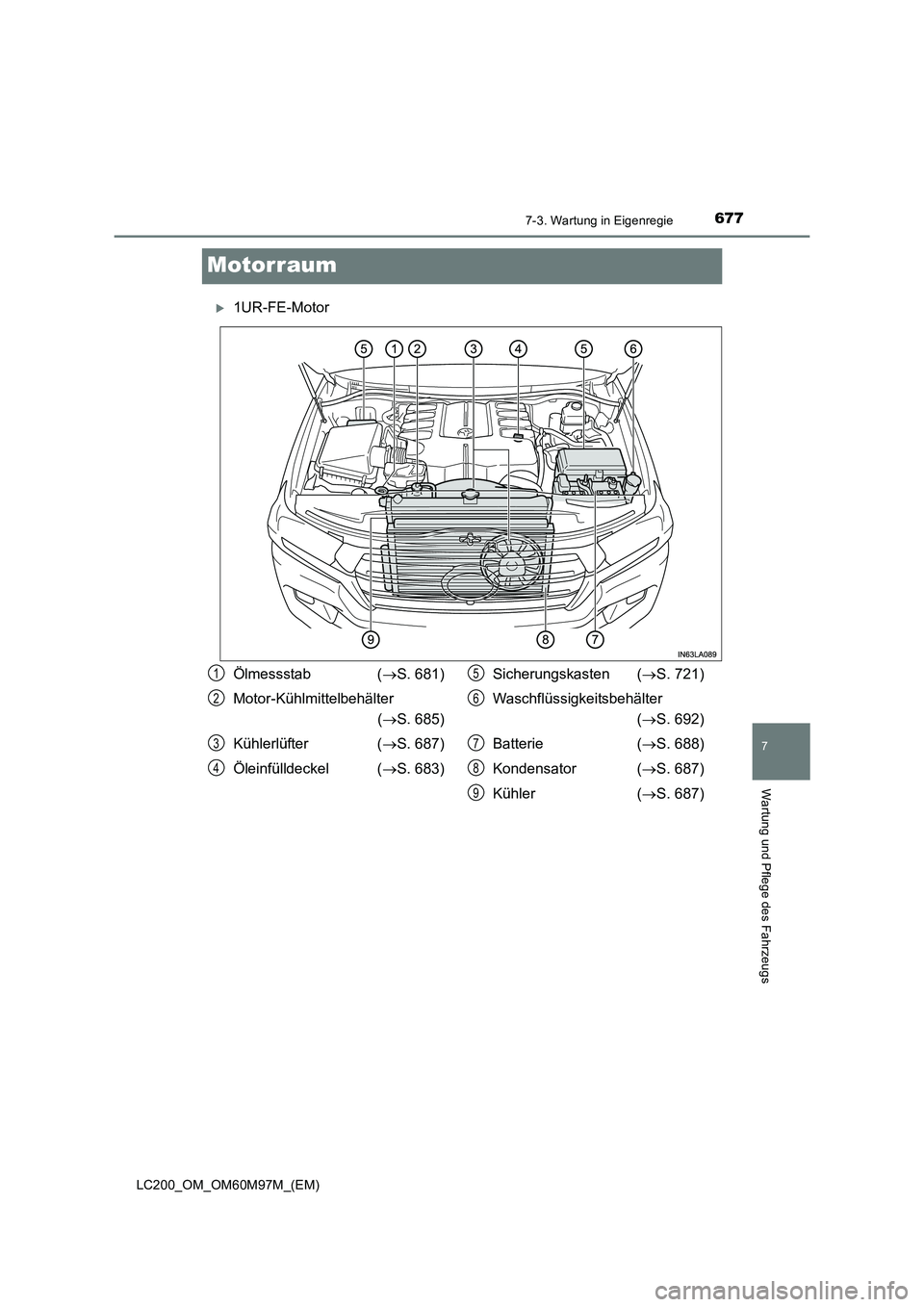

Motorraum
X1UR-FE-Motor
Ölmessstab (→S. 681)
Motor-Kühlmittelbehälter (→ S. 685)
Kühlerlüfter ( →S. 687)
Öleinfülldeckel ( →S. 683) Sicherungskasten (
→S. 721)
Waschflüssigkeitsbehälter (→ S. 692)
Batterie ( →S. 688)
Kondensator ( →S. 687)
Kühler ( →S. 687)1
2
3
4
5
6
7
8
9

6787-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)

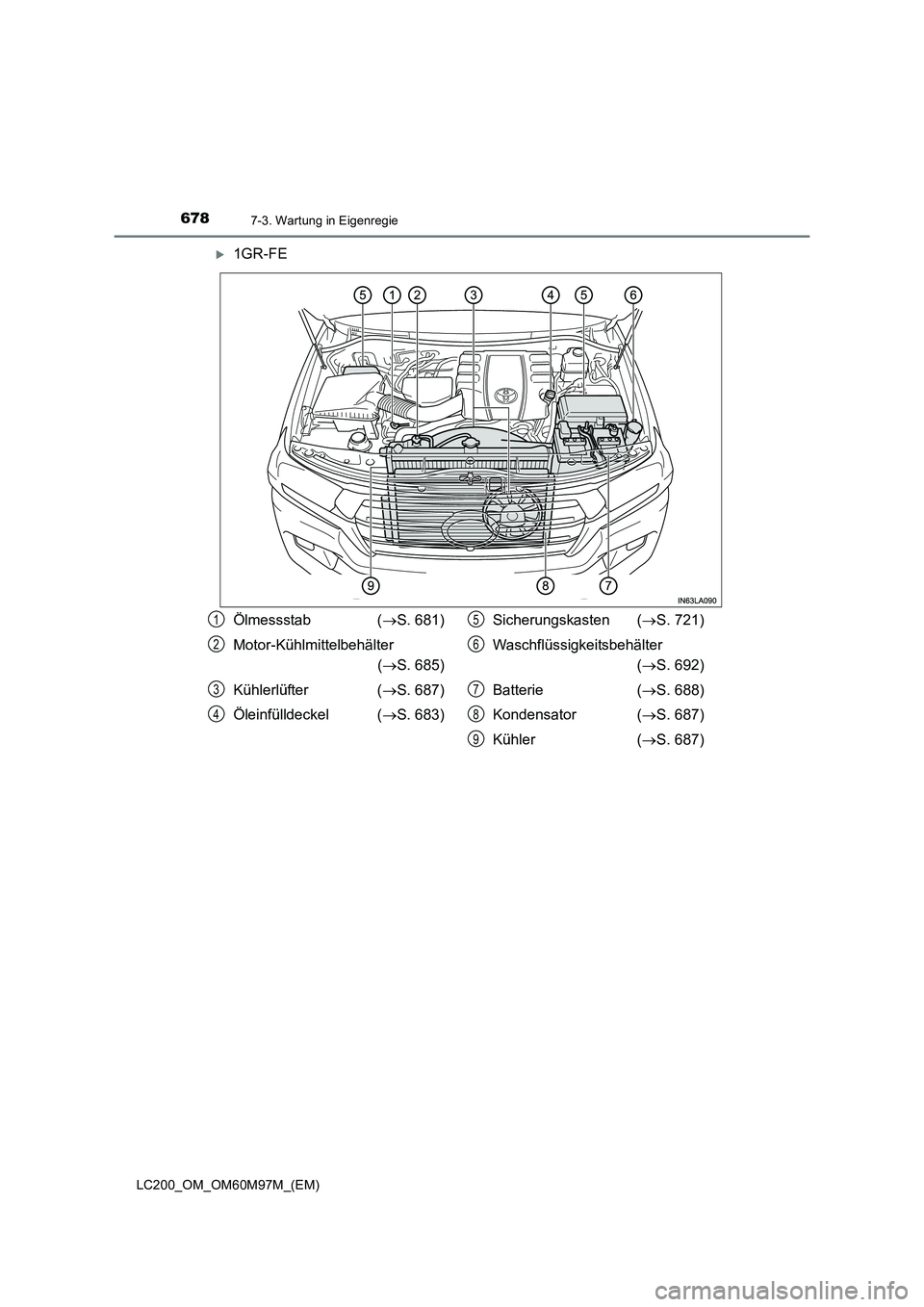

X1GR-FE
Ölmessstab (→S. 681)
Motor-Kühlmittelbehälter (→ S. 685)
Kühlerlüfter ( →S. 687)
Öleinfülldeckel ( →S. 683) Sicherungskasten (
→S. 721)
Waschflüssigkeitsbehälter (→ S. 692)
Batterie ( →S. 688)
Kondensator ( →S. 687)
Kühler ( →S. 687)1
2
3
4
5
6
7
8
9

6797-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
X1VD-FTV-Motor
Motor-Kühlmittelbehälter (→ S. 685)
Ölmessstab ( →S. 681)
Öleinfülldeckel ( →S. 683)
Kühlerlüfter ( →S. 687)
Ladeluftkühler ( →S. 687) Sicherungskasten (
→S. 721)
Kraftstofffilter ( →S. 693, 820)
Waschflüssigkeitsbehälter (→ S. 692)
Batterie ( →S. 687)
Kondensator ( →S. 687)
Kühler ( →S. 687)1
2
3
4
5
6
7
8
9
10
11

6807-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)■

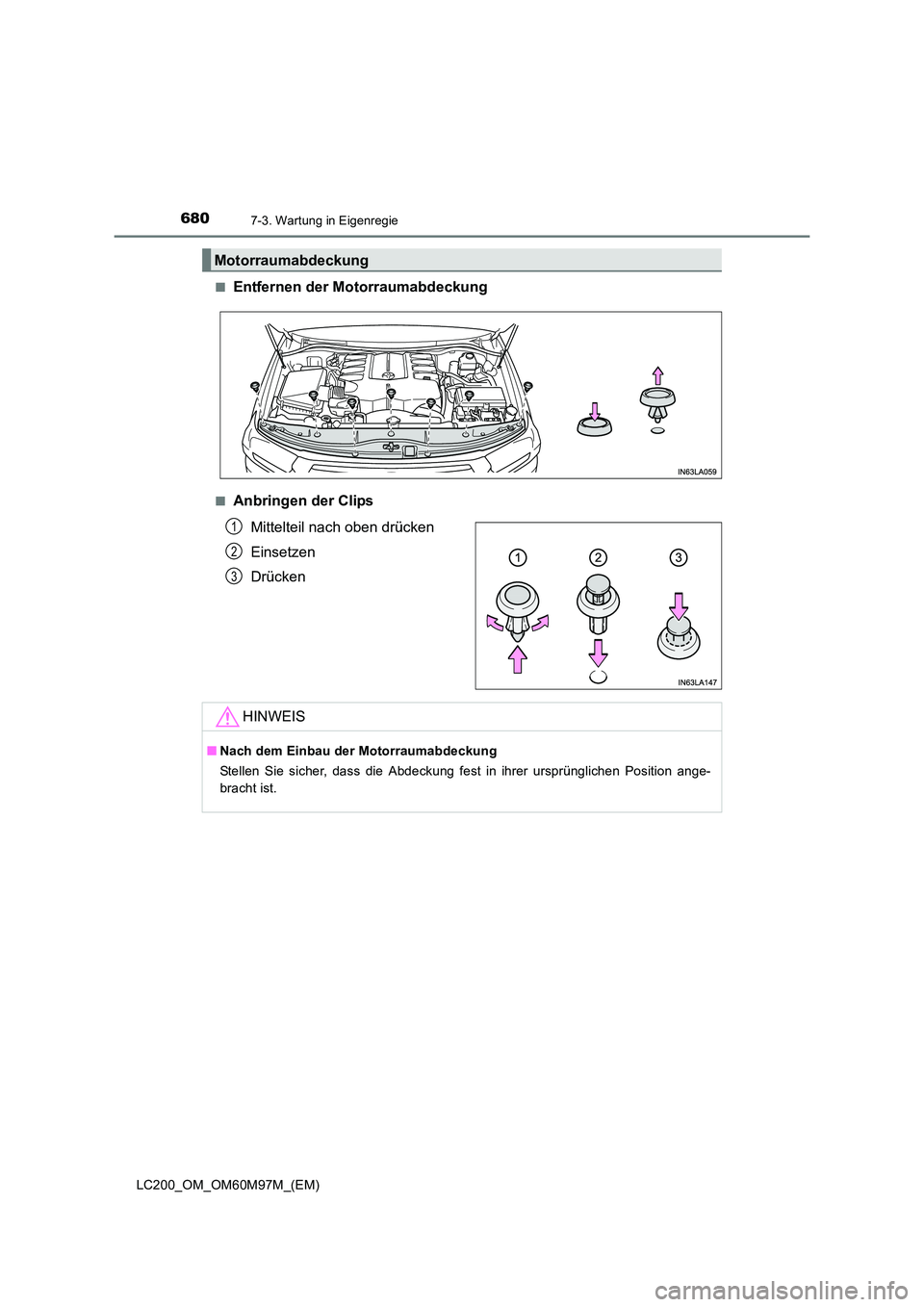

Entfernen der Motorraumabdeckung
■Anbringen der Clips
Mittelteil nach oben drücken
Einsetzen
Drücken
Motorraumabdeckung
1
2
3
HINWEIS
■Nach dem Einbau der Motorraumabdeckung
Stellen Sie sicher, dass die Abdeckung fest in ihrer ursprünglichen Position ange-
bracht ist.
