2015 TOYOTA LAND CRUISER Betriebsanleitungen (in German)

745
8

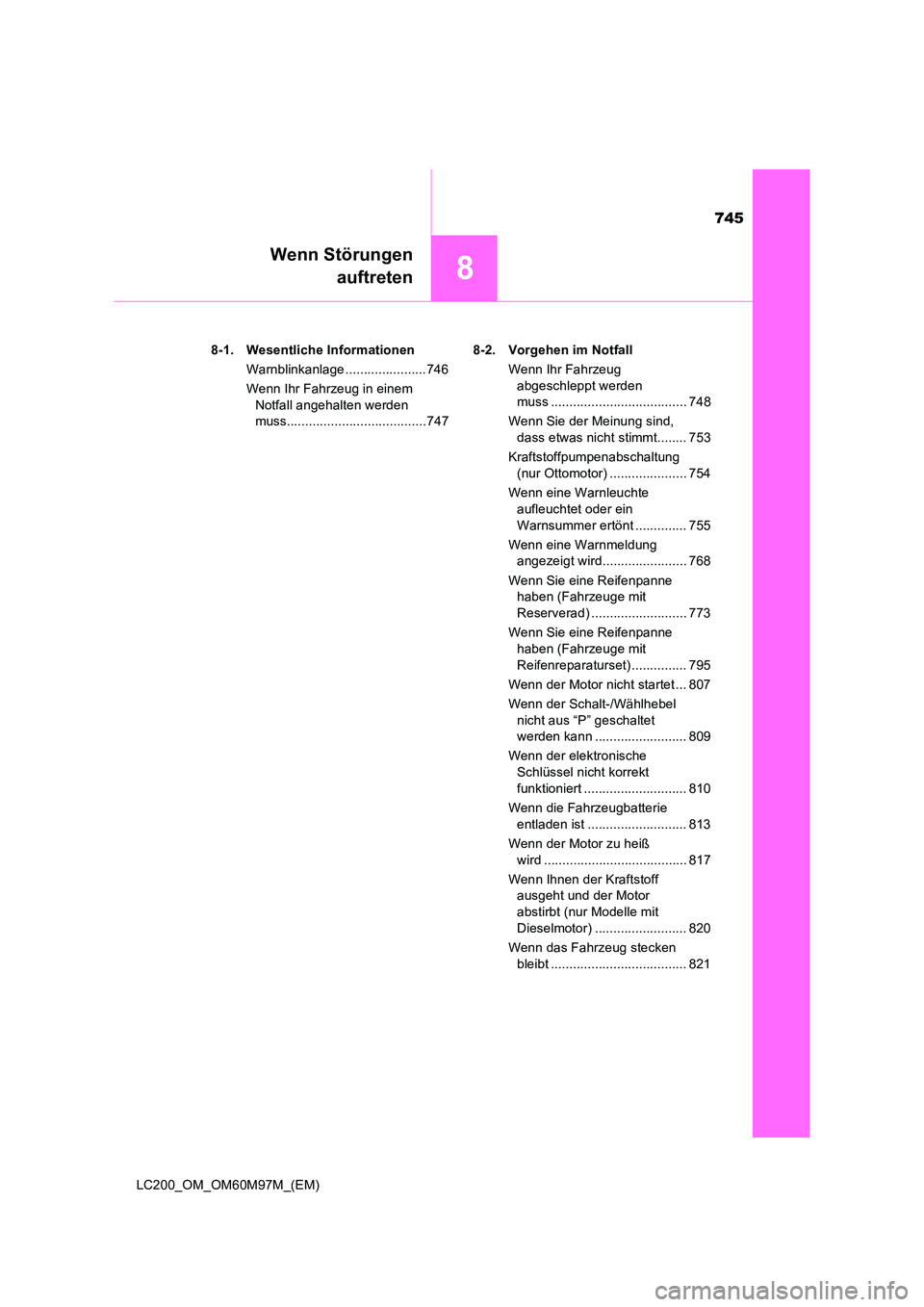

Wenn Störungenauftreten
LC200_OM_OM60M97M_(EM) 8-1. Wesentliche Informationen
Warnblinkanlage ......................746
Wenn Ihr Fahrzeug in einem Notfall angehalten werden
muss......................................747 8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug abgeschleppt werden
muss ..................................... 748
Wenn Sie der Meinung sind, dass etwas nicht stimmt........ 753
Kraftstoffpumpenabschaltung (nur Ottomotor) ..................... 754
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt .............. 755
Wenn eine Warnmeldung angezeigt wird....................... 768
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reserverad) .......................... 773
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reifenreparaturset) ............... 795
Wenn der Motor nicht startet ... 807
Wenn der Schalt-/Wählhebel nicht aus “P” geschaltet
werden kann ......................... 809
Wenn der elektronische Schlüssel nicht korrekt
funktioniert ............................ 810
Wenn die Fahrzeugbatterie entladen ist ........................... 813
Wenn der Motor zu heiß wird ....................................... 817
Wenn Ihnen der Kraftstoff ausgeht und der Motor
abstirbt (nur Modelle mit
Dieselmotor) ......................... 820
Wenn das Fahrzeug stecken bleibt ..................................... 821

7468-1. Wesentliche Informationen
LC200_OM_OM60M97M_(EM)

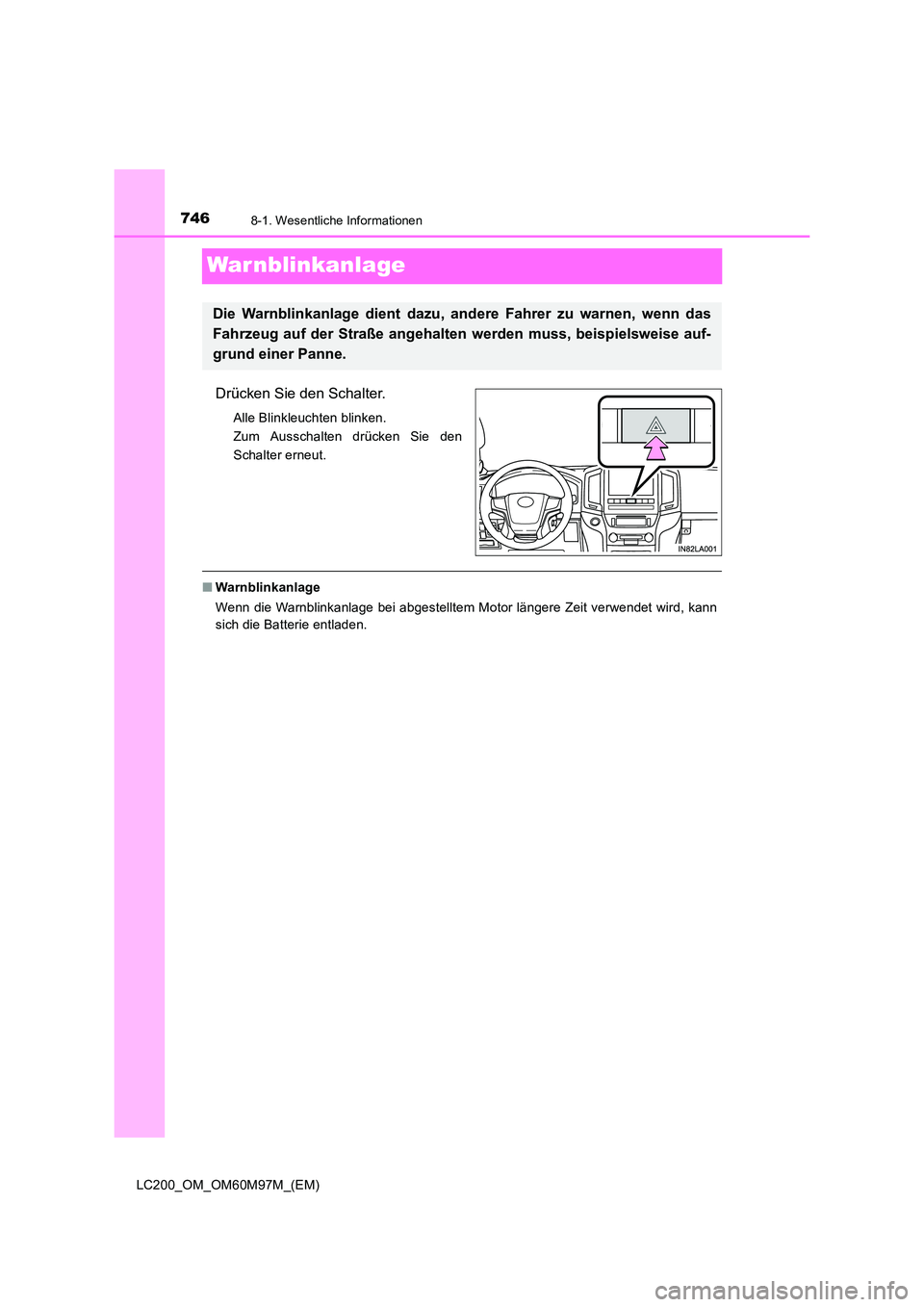

War nblinkanlage
Drücken Sie den Schalter.
Alle Blinkleuchten blinken.
Zum Ausschalten drücken Sie den
Schalter erneut.
■Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Motor längere Zeit verwendet wird, kann
sich die Batterie entladen.
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das
Fahrzeug auf der Straße angehalten werden muss, beispielsweise auf-
grund einer Panne.

7478-1. Wesentliche Informationen
LC200_OM_OM60M97M_(EM)
8
Wenn Störungen auftreten

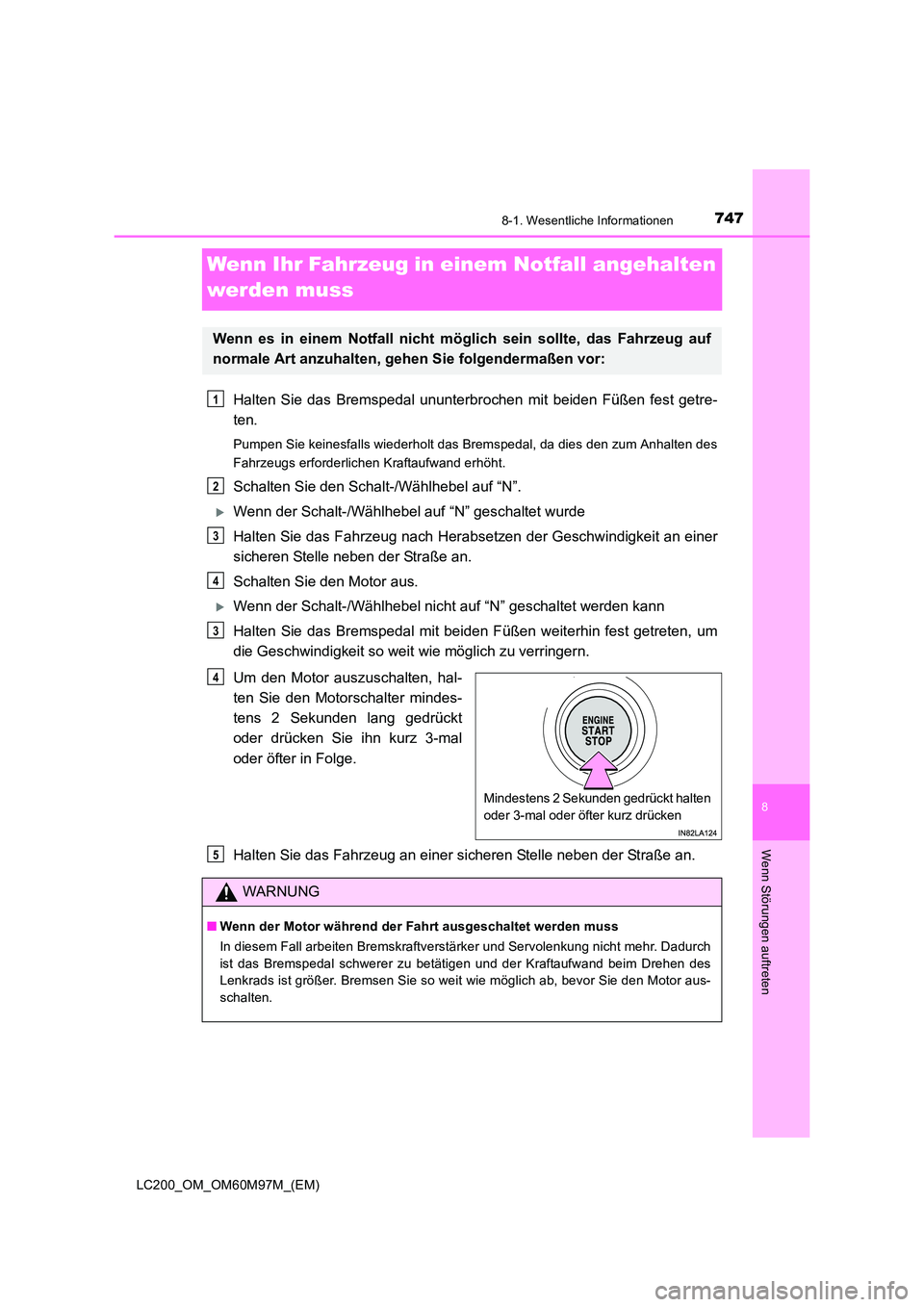

Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getre-
ten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie den Schalt-/Wählhebel auf “N”.
XWenn der Schalt-/Wählhebel auf “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Geschwindigkeit an einer
sicheren Stelle neben der Straße an.
Schalten Sie den Motor aus.
XWenn der Schalt-/Wählhebel nicht auf “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um
die Geschwindigkeit so weit wie möglich zu verringern.
Um den Motor auszuschalten, hal-
ten Sie den Motorschalter mindes-
tens 2 Sekunden lang gedrückt
oder drücken Sie ihn kurz 3-mal
oder öfter in Folge.
Halten Sie das Fahrzeug an einer sicheren Stelle neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf
normale Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt halten
oder 3-mal oder öfter kurz drücken
4
WARNUNG
■ Wenn der Motor während der Fahrt ausgeschaltet werden muss
In diesem Fall arbeiten Bremskraftverstärker und Servolenkung nicht mehr. Dadurch
ist das Bremspedal schwerer zu betätigen und der Kraftaufwand beim Drehen des
Lenkrads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie den Motor aus-
schalten.
5

7488-2. Vorgehen im Notfall
LC200_OM_OM60M97M_(EM)

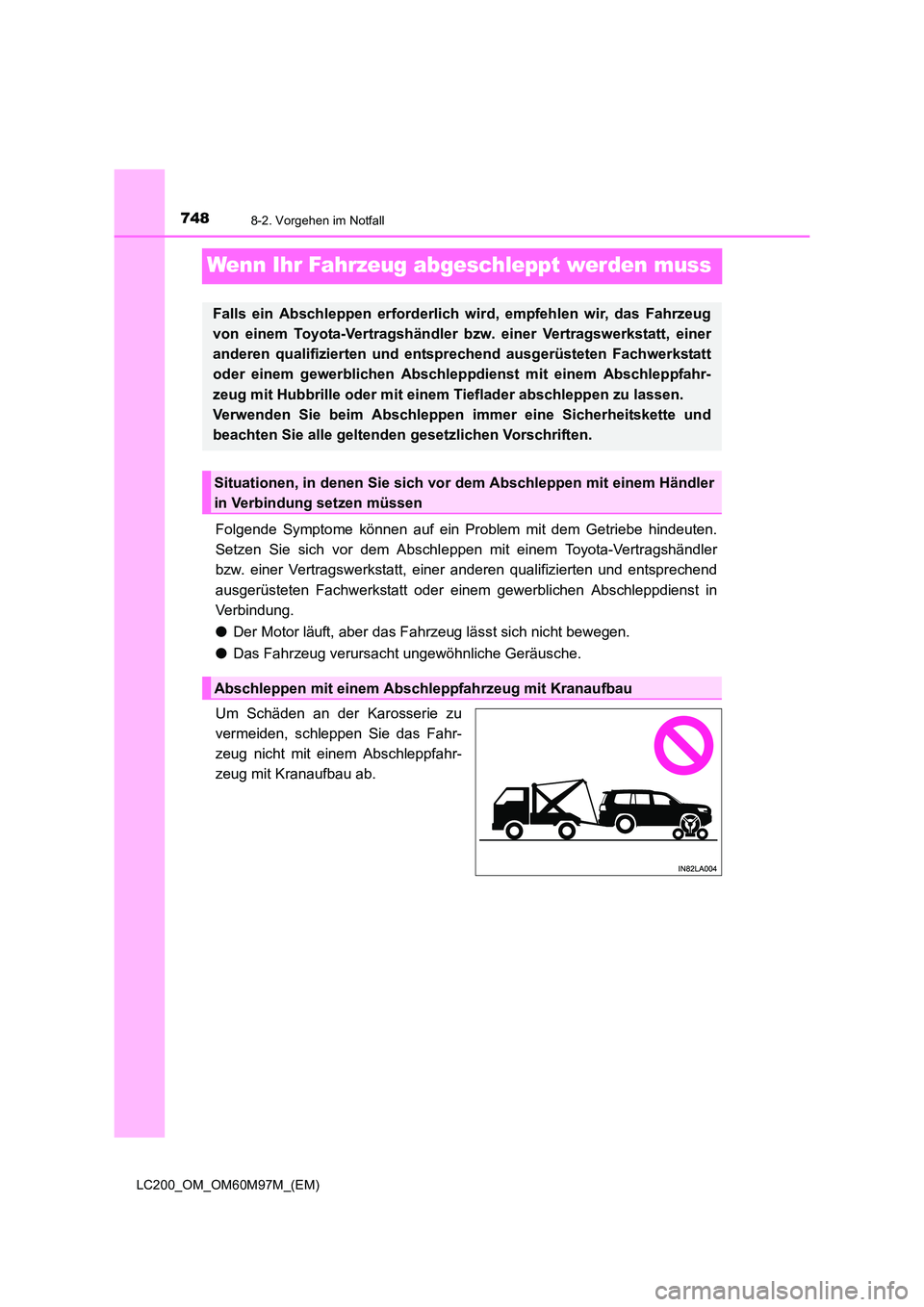

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Symptome können auf ein Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschl eppen mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt, einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt oder einem gewerblichen Abschleppdienst in
Verbindung.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug verursacht ungewöhnliche Geräusche.
Um Schäden an der Karosserie zu
vermeiden, schleppen Sie das Fahr-
zeug nicht mit einem Abschleppfahr-
zeug mit Kranaufbau ab.
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt, einer
anderen qualifizierten und entspr echend ausgerüsteten Fachwerkstatt
oder einem gewerblichen Abschleppdienst mit einem Abschleppfahr-
zeug mit Hubbrille oder mit einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und
beachten Sie alle geltenden gesetzlichen Vorschriften.
Situationen, in denen Sie sich vor dem Abschleppen mit einem Händler
in Verbindung setzen müssen
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau

7498-2. Vorgehen im Notfall
LC200_OM_OM60M97M_(EM)
8
Wenn Störungen auftreten

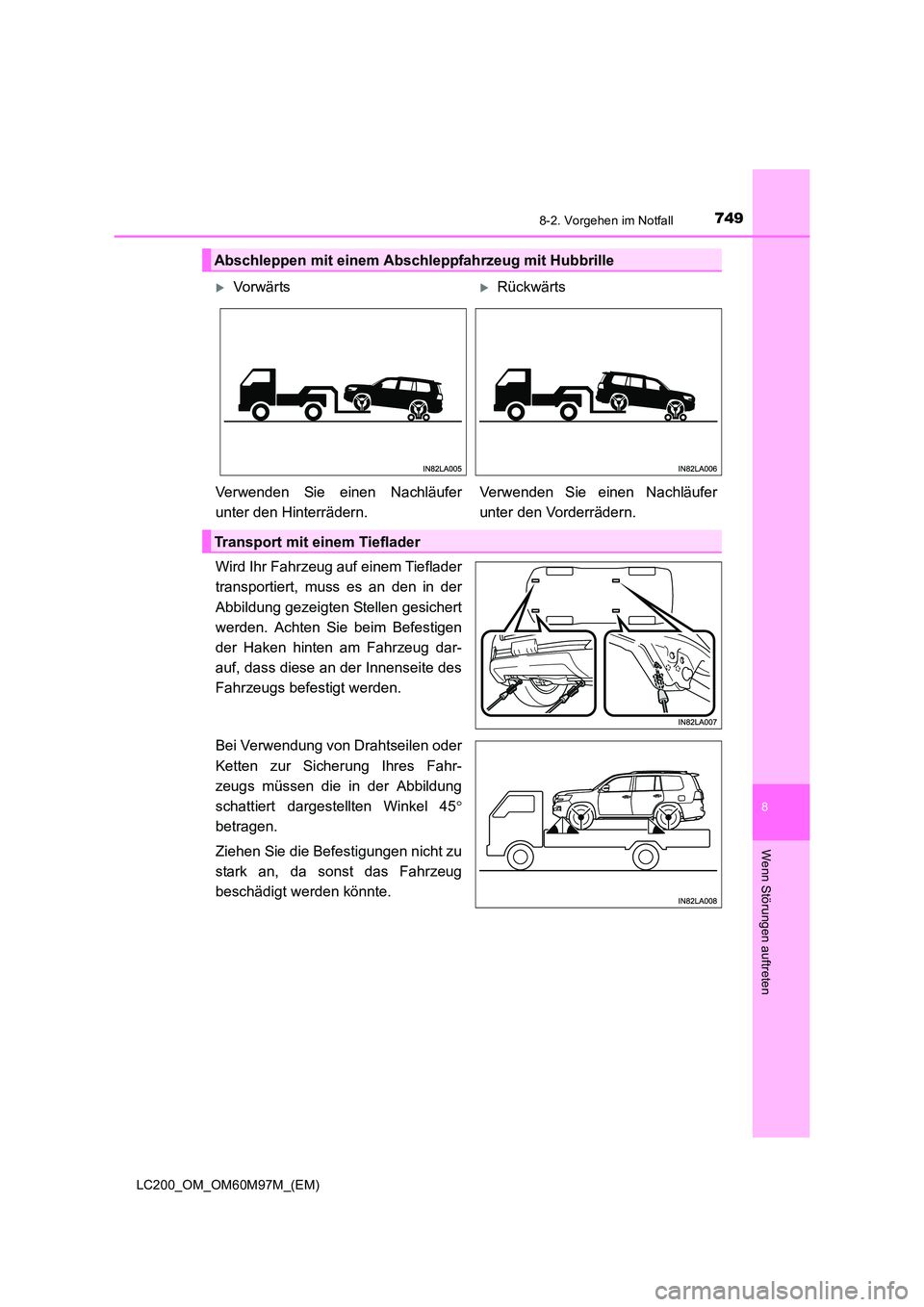

Wird Ihr Fahrzeug auf einem Tieflader
transportiert, muss es an den in der
Abbildung gezeigten Stellen gesichert
werden. Achten Sie beim Befestigen
der Haken hinten am Fahrzeug dar-
auf, dass diese an der Innenseite des
Fahrzeugs befestigt werden.
Bei Verwendung von Drahtseilen oder
Ketten zur Sicherung Ihres Fahr-
zeugs müssen die in der Abbildung
schattiert dargestellten Winkel 45°
betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
XVorwär tsXRückwärts
Verwenden Sie einen Nachläufer
unter den Hinterrädern. Verwenden Sie einen Nachläufer
unter den Vorderrädern.
Transport mit einem Tieflader

7508-2. Vorgehen im Notfall
LC200_OM_OM60M97M_(EM)

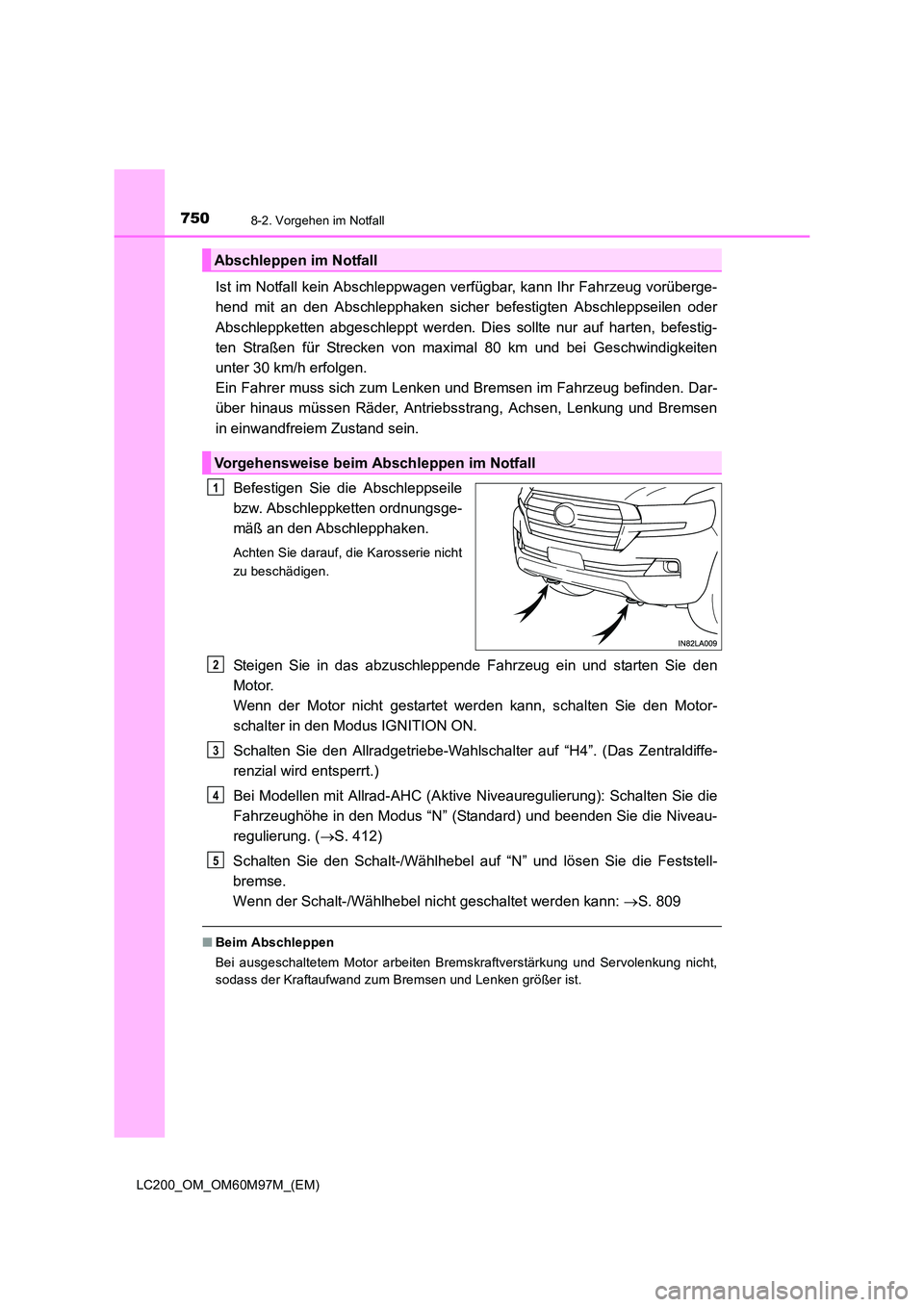

Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit an den Abschlepphaken sicher befestigten Abschleppseilen oder
Abschleppketten abgeschleppt werden. Dies sollte nur auf harten, befestig-
ten Straßen für Strecken von maximal 80 km und bei Geschwindigkeiten
unter 30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebsstrang, Achsen, Lenkung und Bremsen
in einwandfreiem Zustand sein.Befestigen Sie die Abschleppseile
bzw. Abschleppketten ordnungsge-
mäß an den Abschlepphaken.
Achten Sie darauf, die Karosserie nicht
zu beschädigen.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie den
Motor.
Wenn der Motor nicht gestartet werden kann, schalten Sie den Motor-
schalter in den Modus IGNITION ON.
Schalten Sie den Allradgetriebe-Wahlschalter auf “H4”. (Das Zentraldiffe-
renzial wird entsperrt.)
Bei Modellen mit Allrad-AHC (Aktive Niveauregulierung): Schalten Sie die
Fahrzeughöhe in den Modus “N” (Standard) und beenden Sie die Niveau-
regulierung. ( →S. 412)
Schalten Sie den Schalt-/Wählhebel auf “N” und lösen Sie die Feststell-
bremse.
Wenn der Schalt-/Wählhebel nicht geschaltet werden kann: →S. 809
■ Beim Abschleppen
Bei ausgeschaltetem Motor arbeiten Bremskraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall
1
2
3
4
5

7518-2. Vorgehen im Notfall
LC200_OM_OM60M97M_(EM)
8
Wenn Störungen auftreten

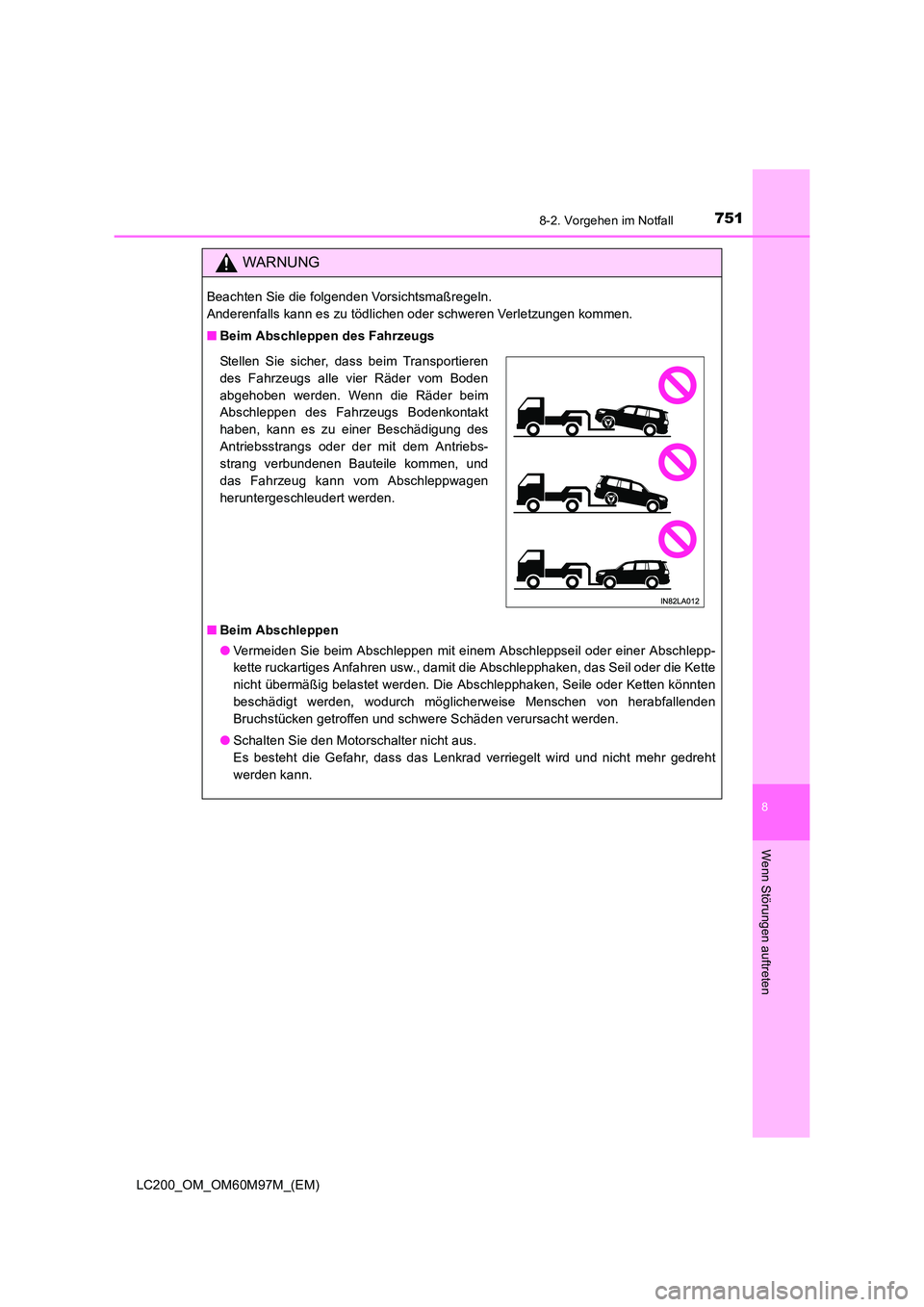

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit einem Abschleppseil oder einer Abschlepp-
kette ruckartiges Anfahren usw., damit die Abschlepphaken, das Seil oder die Kette
nicht übermäßig belastet werden. Die Abschlepphaken, Seile oder Ketten könnten
beschädigt werden, wodurch möglicherweise Menschen von herabfallenden
Bruchstücken getroffen und schwere Schäden verursacht werden.
● Schalten Sie den Motorschalter nicht aus.
Es besteht die Gefahr, dass das Lenkrad verriegelt wird und nicht mehr gedreht
werden kann.
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs alle vier Räder vom Boden
abgehoben werden. Wenn die Räder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen, und
das Fahrzeug kann vom Abschleppwagen
heruntergeschleudert werden.

7528-2. Vorgehen im Notfall
LC200_OM_OM60M97M_(EM)

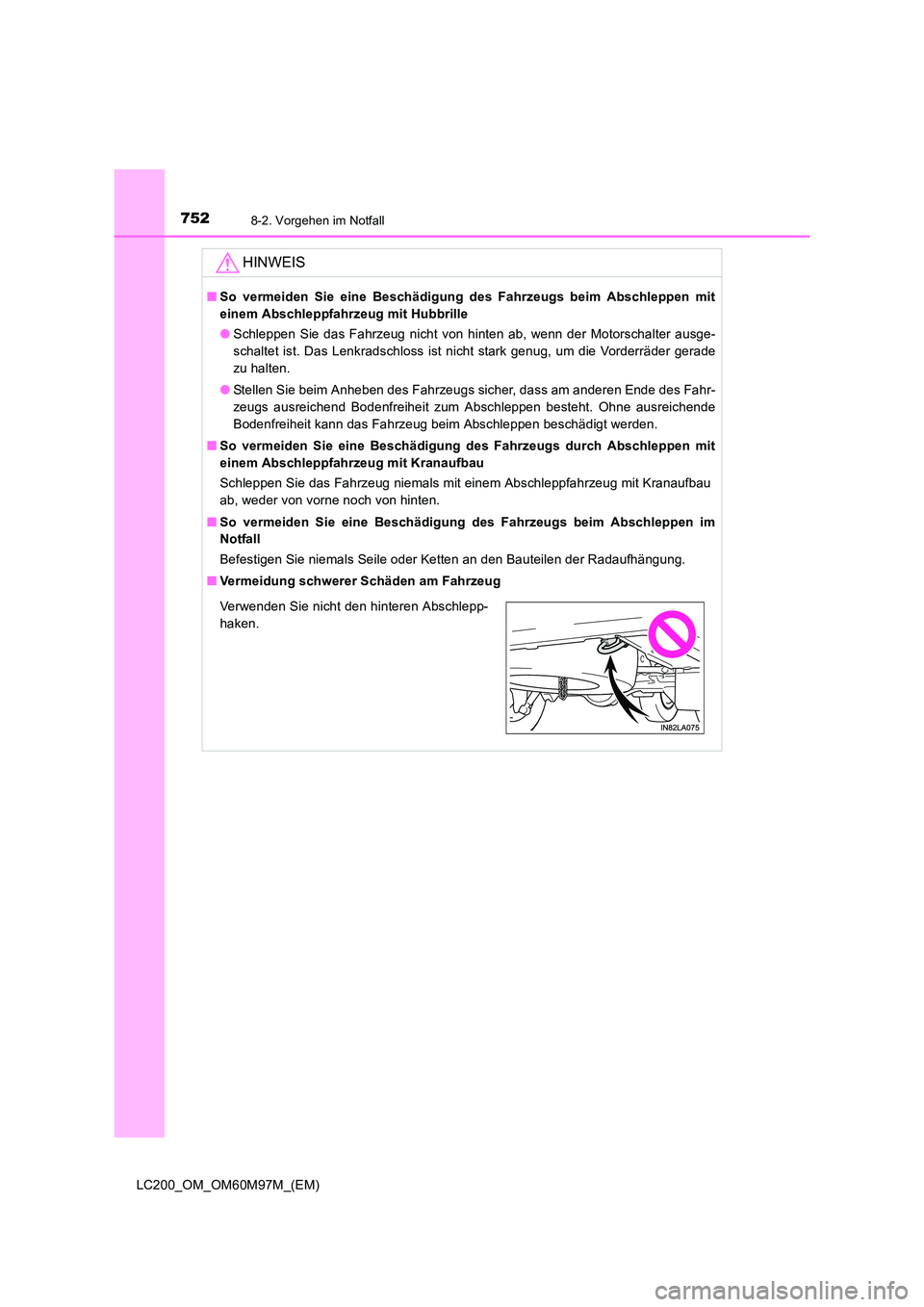

HINWEIS
■So vermeiden Sie eine Beschädigung des Fahrzeugs beim Abschleppen mit
einem Abschleppfahrzeug mit Hubbrille
●Schleppen Sie das Fahrzeug nicht von hinten ab, wenn der Motorschalter ausge-
schaltet ist. Das Lenkradschloss ist nicht stark genug, um die Vorderräder gerade
zu halten.
● Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie eine Beschädigung des Fahrzeugs durch Abschleppen mit
einem Abschleppfahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.
■ So vermeiden Sie eine Beschädigung des Fahrzeugs beim Abschleppen im
Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung.
■ Vermeidung schwerer Schäden am Fahrzeug
Verwenden Sie nicht den hinteren Abschlepp-
haken.
