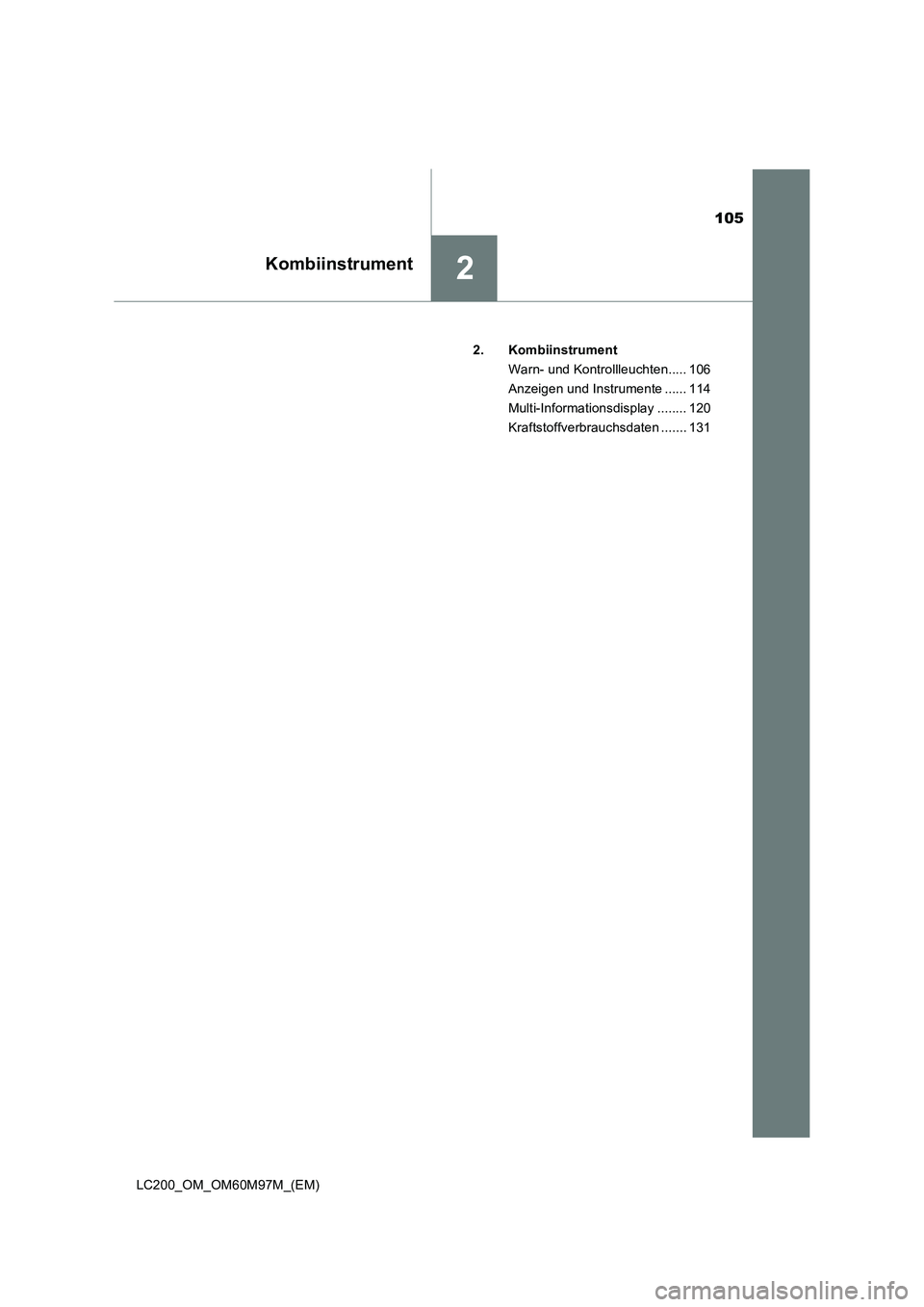

105
2Kombiinstrument
LC200_OM_OM60M97M_(EM)2. Kombiinstrument
Warn- und Kontrollleuchten..... 106
Anzeigen und Instrumente ...... 114
Multi-Informationsdisplay ........ 120
Kraftstoffverbrauchsdaten ....... 131

1062. Kombiinstrument
LC200_OM_OM60M97M_(EM)

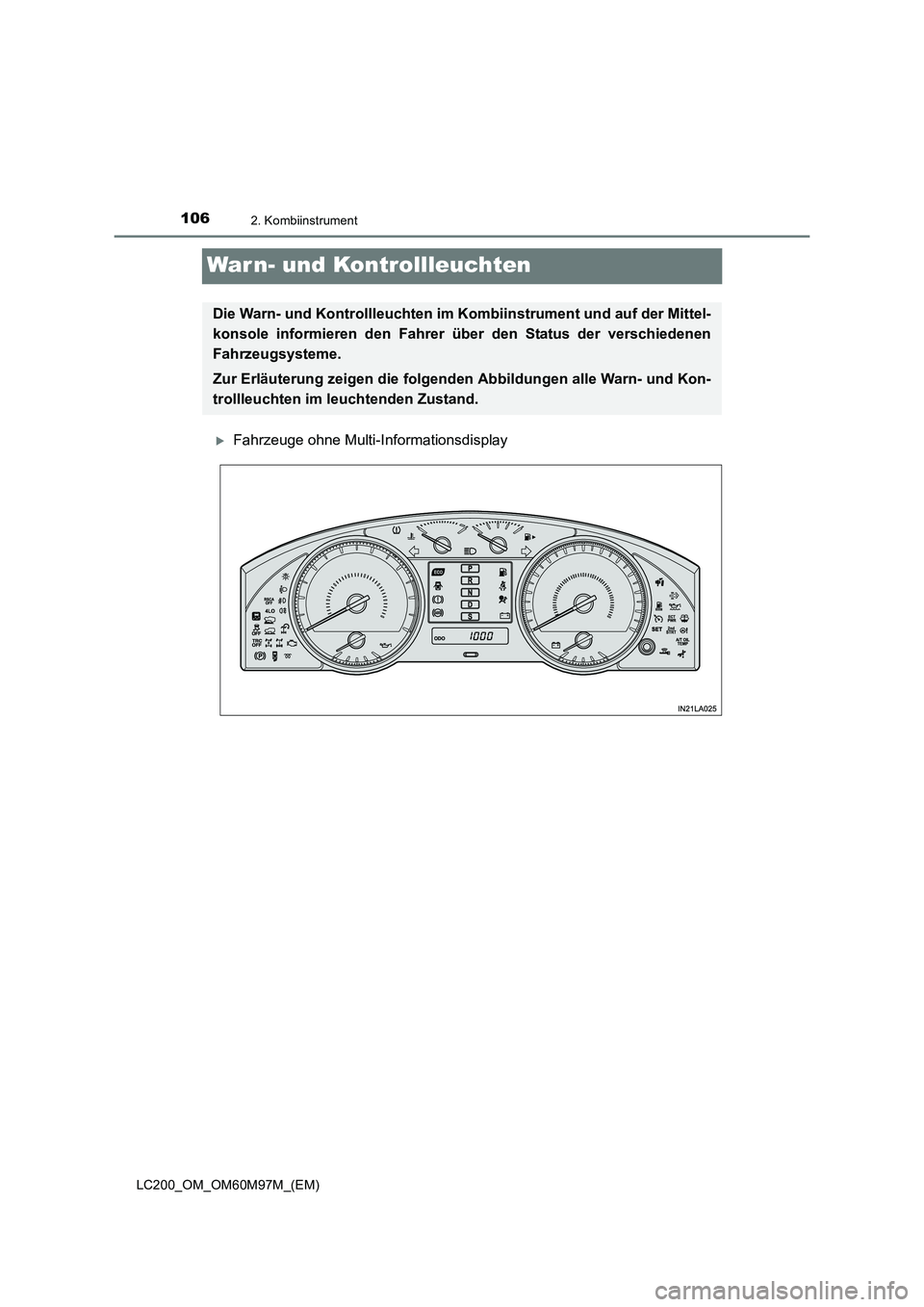

War n- und Kontrollleuchten
XFahrzeuge ohne Multi-Informationsdisplay
Die Warn- und Kontrollleuchten im Kombiinstrument und auf der Mittel-
konsole informieren den Fahrer über den Status der verschiedenen
Fahrzeugsysteme.
Zur Erläuterung zeigen die folgenden Abbildungen alle Warn- und Kon-
trollleuchten im leuchtenden Zustand.

1072. Kombiinstrument
2
Kombiinstrument
LC200_OM_OM60M97M_(EM)

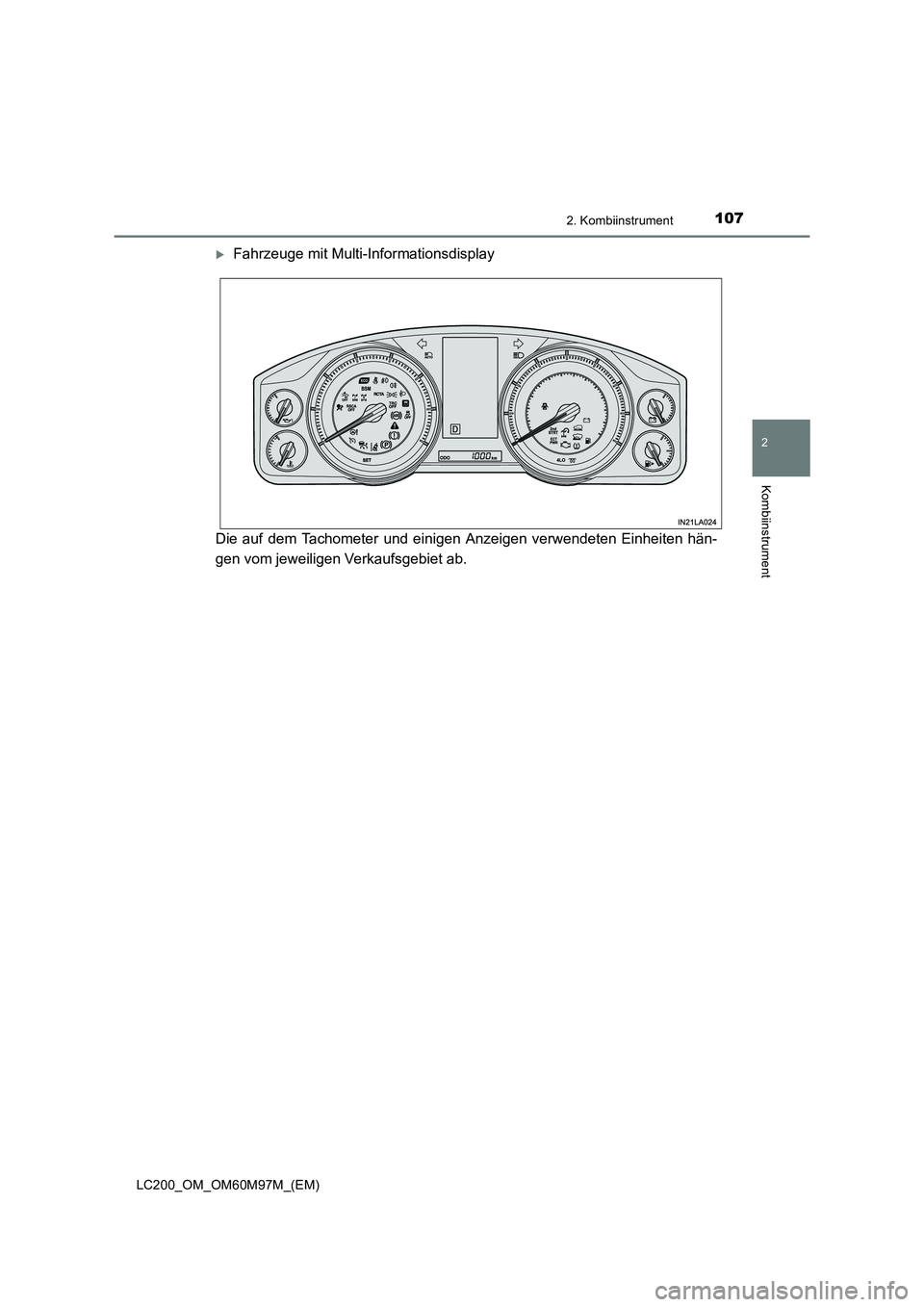

XFahrzeuge mit Multi-Informationsdisplay
Die auf dem Tachometer und einigen Anzeigen verwendeten Einheiten hän-
gen vom jeweiligen Verkaufsgebiet ab.

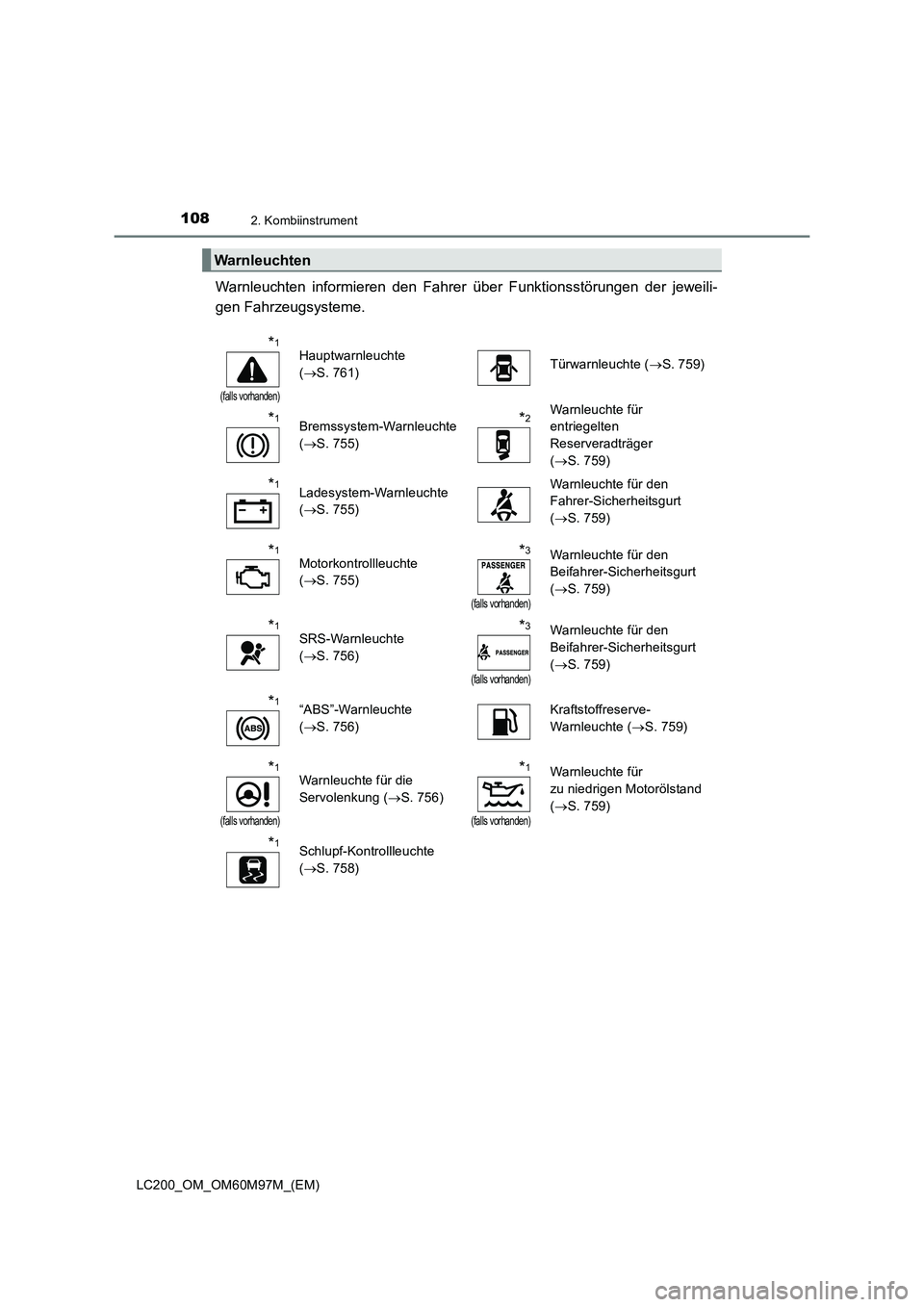

1082. Kombiinstrument
LC200_OM_OM60M97M_(EM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweili-
gen Fahrzeugsysteme.
Warnleuchten
*1
(falls vorhanden)
Hauptwarnleuchte
( → S. 761)Türwarnleuchte ( →S. 759)
*1Bremssystem-Warnleuchte
(→ S. 755)*2Warnleuchte für
entriegelten
Reserveradträger
(→ S. 759)
*1Ladesystem-Warnleuchte
(→ S. 755)Warnleuchte für den
Fahrer-Sicherheitsgurt
(→ S. 759)
*1Motorkontrollleuchte
(→ S. 755)*3
(falls vorhanden)
Warnleuchte für den
Beifahrer-Sicherheitsgurt
(→ S. 759)
*1SRS-Warnleuchte
(→ S. 756)*3
(falls vorhanden)
Warnleuchte für den
Beifahrer-Sicherheitsgurt
(→ S. 759)
*1“ABS”-Warnleuchte
(→ S. 756)Kraftstoffreserve-
Warnleuchte ( →S. 759)
*1
(falls vorhanden)
Warnleuchte für die
Servolenkung ( →S. 756)*1
(falls vorhanden)
Warnleuchte für
zu niedrigen Motorölstand
(→ S. 759)
*1Schlupf-Kontrollleuchte
(→ S. 758)

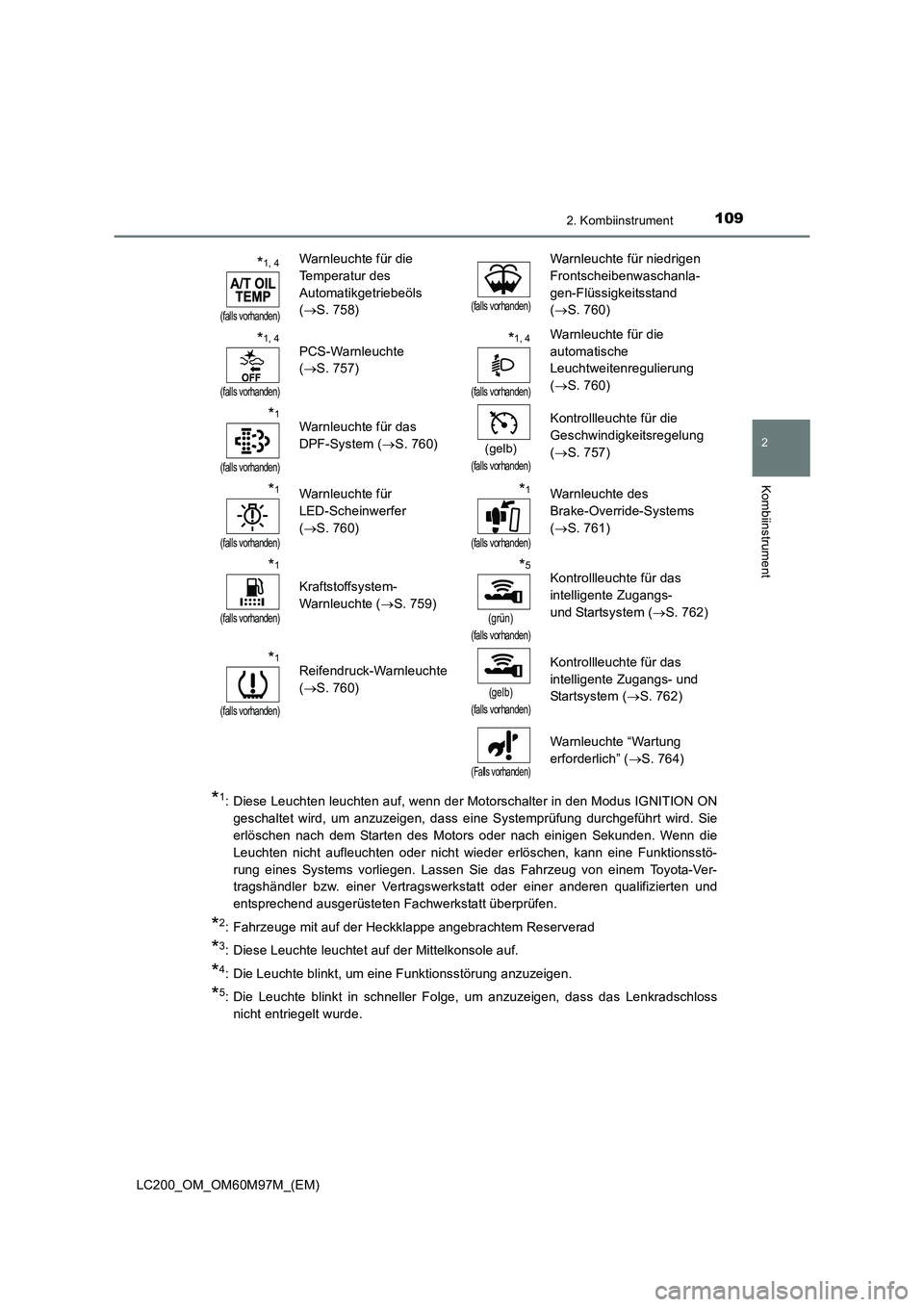

1092. Kombiinstrument
2
Kombiinstrument
LC200_OM_OM60M97M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in den Modus IGNITION ONgeschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach dem Starten des Motors oder nach einigen Sekunden. Wenn die
Leuchten nicht aufleuchten oder nicht wieder erlöschen, kann eine Funktionsstö-
rung eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*2: Fahrzeuge mit auf der Heckklappe angebrachtem Reserverad
*3: Diese Leuchte leuchtet auf der Mittelkonsole auf.
*4: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
*5: Die Leuchte blinkt in schneller Folge, um anzuzeigen, dass das Lenkradschlossnicht entriegelt wurde.
*1, 4
(falls vorhanden)
Warnleuchte für die
Temperatur des
Automatikgetriebeöls
(→ S. 758)
(falls vorhanden)
Warnleuchte für niedrigen
Frontscheibenwaschanla-
gen-Flüssigkeitsstand
(→ S. 760)
*1, 4
(falls vorhanden)
PCS-Warnleuchte
(→ S. 757)*1, 4
(falls vorhanden)
Warnleuchte für die
automatische
Leuchtweitenregulierung
(→ S. 760)
*1
(falls vorhanden)
Warnleuchte für das
DPF-System ( →S. 760)
(gelb)
(falls vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
(→ S. 757)
*1
(falls vorhanden)
Warnleuchte für
LED-Scheinwerfer
(→ S. 760)*1
(falls vorhanden)
Warnleuchte des
Brake-Override-Systems
(→ S. 761)
*1
(falls vorhanden)
Kraftstoffsystem-
Warnleuchte ( →S. 759)
*5
(grün)
(falls vorhanden)
Kontrollleuchte für das
intelligente Zugangs-
und Startsystem ( →S. 762)
*1
(falls vorhanden)
Reifendruck-Warnleuchte
(→ S. 760)
(gelb)
(falls vorhanden)
Kontrollleuchte für das
intelligente Zugangs- und
Startsystem ( →S. 762)
(Falls vorhanden)
Warnleuchte “Wartung
erforderlich” ( →S. 764)

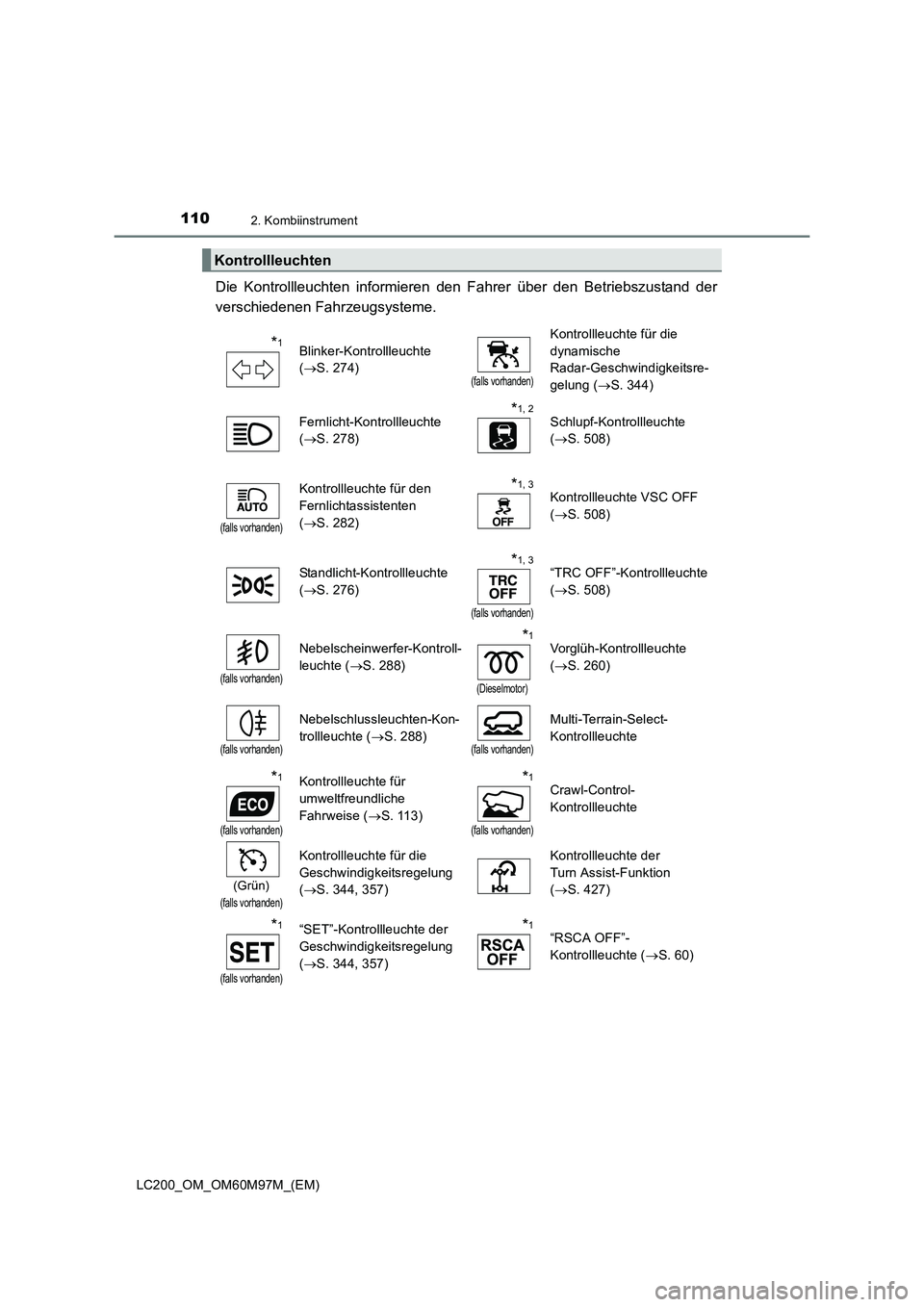

1102. Kombiinstrument
LC200_OM_OM60M97M_(EM)
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kontrollleuchten
*1Blinker-Kontrollleuchte
( → S. 274)
(falls vorhanden)
Kontrollleuchte für die
dynamische
Radar-Geschwindigkeitsre-
gelung ( →S. 344)
Fernlicht-Kontrollleuchte
( → S. 278)
*1, 2Schlupf-Kontrollleuchte
(→ S. 508)
(falls vorhanden)
Kontrollleuchte für den
Fernlichtassistenten
(→ S. 282)*1, 3Kontrollleuchte VSC OFF
(→ S. 508)
Standlicht-Kontrollleuchte
( → S. 276)
*1, 3
(falls vorhanden)
“TRC OFF”-Kontrollleuchte
(→ S. 508)
(falls vorhanden)
Nebelscheinwerfer-Kontroll-
leuchte ( →S. 288)*1
(Dieselmotor)
Vorglüh-Kontrollleuchte
(→ S. 260)
(falls vorhanden)
Nebelschlussleuchten-Kon-
trollleuchte ( →S. 288)
(falls vorhanden)
Multi-Terrain-Select-
Kontrollleuchte
*1
(falls vorhanden)
Kontrollleuchte für
umweltfreundliche
Fahrweise ( →S. 113)*1
(falls vorhanden)
Crawl-Control-
Kontrollleuchte
(Grün)
(falls vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
(→ S. 344, 357) Kontrollleuchte der
Turn Assist-Funktion
(
→ S. 427)
*1
(falls vorhanden)
“SET”-Kontrollleuchte der
Geschwindigkeitsregelung
(→ S. 344, 357)*1“RSCA OFF”-
Kontrollleuchte ( →S. 60)

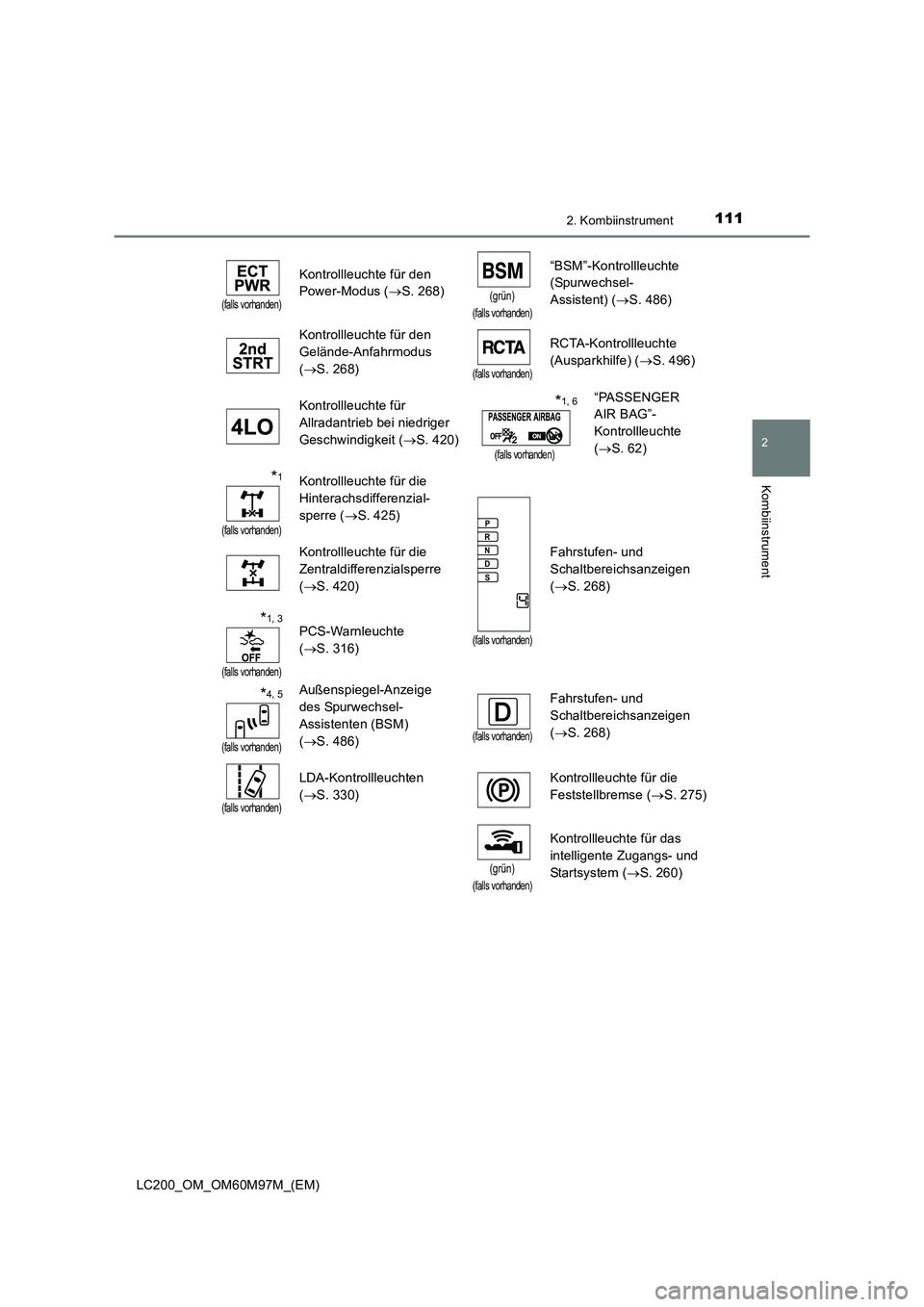

1112. Kombiinstrument
2
Kombiinstrument
LC200_OM_OM60M97M_(EM)
(falls vorhanden)
Kontrollleuchte für den
Power-Modus (→S. 268)
(grün)
(falls vorhanden)
“BSM”-Kontrollleuchte
(Spurwechsel-
Assistent) ( →S. 486)
Kontrollleuchte für den
Gelände-Anfahrmodus
( → S. 268)
(falls vorhanden)
RCTA-Kontrollleuchte
(Ausparkhilfe) ( →S. 496)
Kontrollleuchte für
Allradantrieb bei niedriger
Geschwindigkeit ( →S. 420)
*1, 6
(falls vorhanden)
“PASSENGER
AIR BAG”-
Kontrollleuchte
(→ S. 62)
*1
(falls vorhanden)
Kontrollleuchte für die
Hinterachsdifferenzial-
sperre ( →S. 425)
(falls vorhanden)
Fahrstufen- und
Schaltbereichsanzeigen
(→ S. 268)
Kontrollleuchte für die
Zentraldifferenzialsperre
(
→ S. 420)
*1, 3
(falls vorhanden)
PCS-Warnleuchte
(→ S. 316)
*4, 5
(falls vorhanden)
Außenspiegel-Anzeige
des Spurwechsel-
Assistenten (BSM)
(→ S. 486)
(falls vorhanden)
Fahrstufen- und
Schaltbereichsanzeigen
(→ S. 268)
(falls vorhanden)
LDA-Kontrollleuchten
(→ S. 330) Kontrollleuchte für die
Feststellbremse (
→S. 275)
(grün)
(falls vorhanden)
Kontrollleuchte für das
intelligente Zugangs- und
Startsystem ( →S. 260)
PRNDS

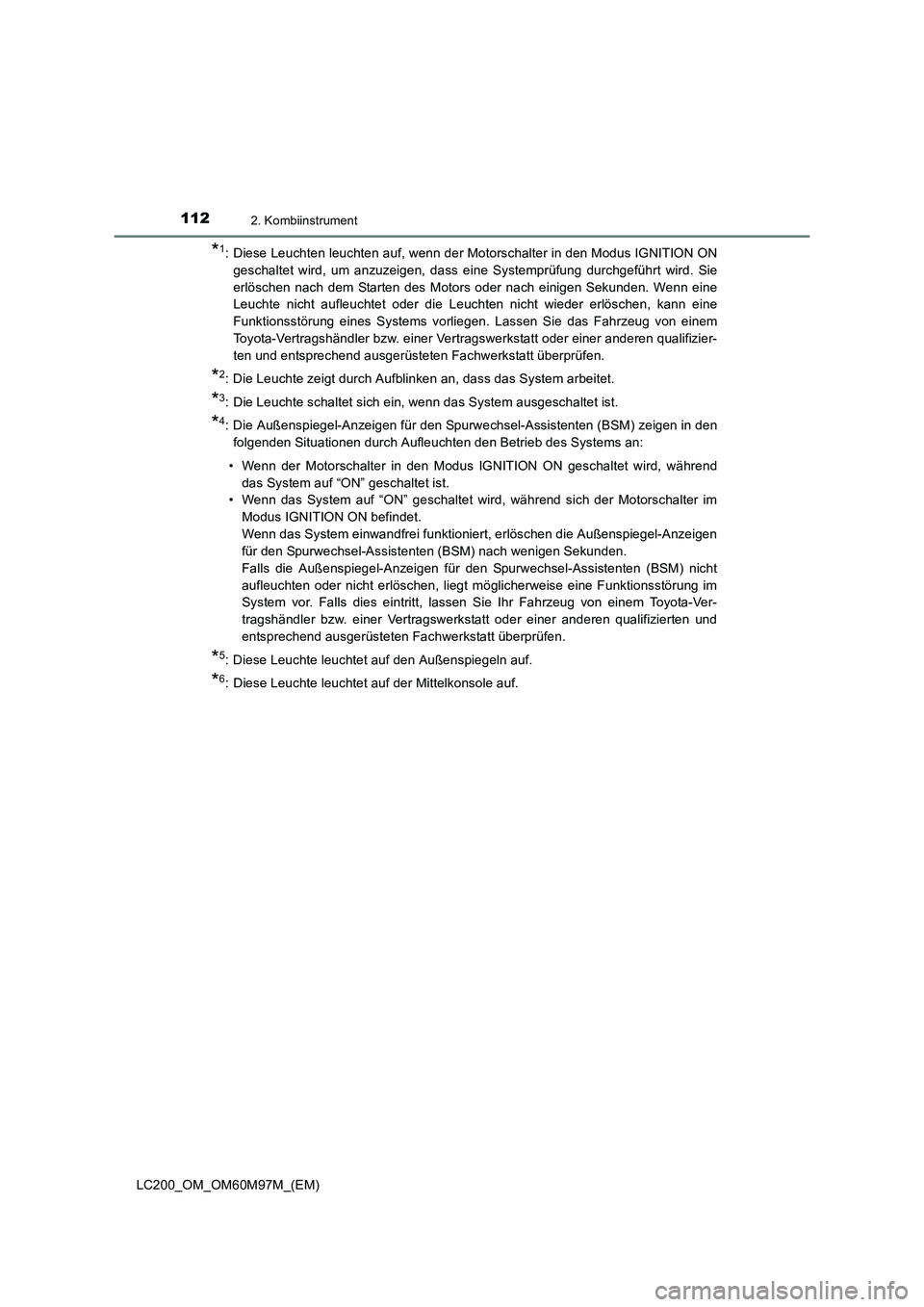

1122. Kombiinstrument
LC200_OM_OM60M97M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in den Modus IGNITION ONgeschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach dem Starten des Motors oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung eines Systems vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte schaltet sich ein, wenn das System ausgeschaltet ist.
*4: Die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) zeigen in denfolgenden Situationen durch Aufleuchten den Betrieb des Systems an:
• Wenn der Motorschalter in den Modus IGNITION ON geschaltet wird, während das System auf “ON” geschaltet ist.
• Wenn das System auf “ON” geschaltet wird, während sich der Motorschalter im
Modus IGNITION ON befindet.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen
für den Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) nicht
aufleuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung im
System vor. Falls dies eintritt, lassen Sie Ihr Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*5: Diese Leuchte leuchtet auf den Außenspiegeln auf.
*6: Diese Leuchte leuchtet auf der Mittelkonsole auf.
