4414-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)■

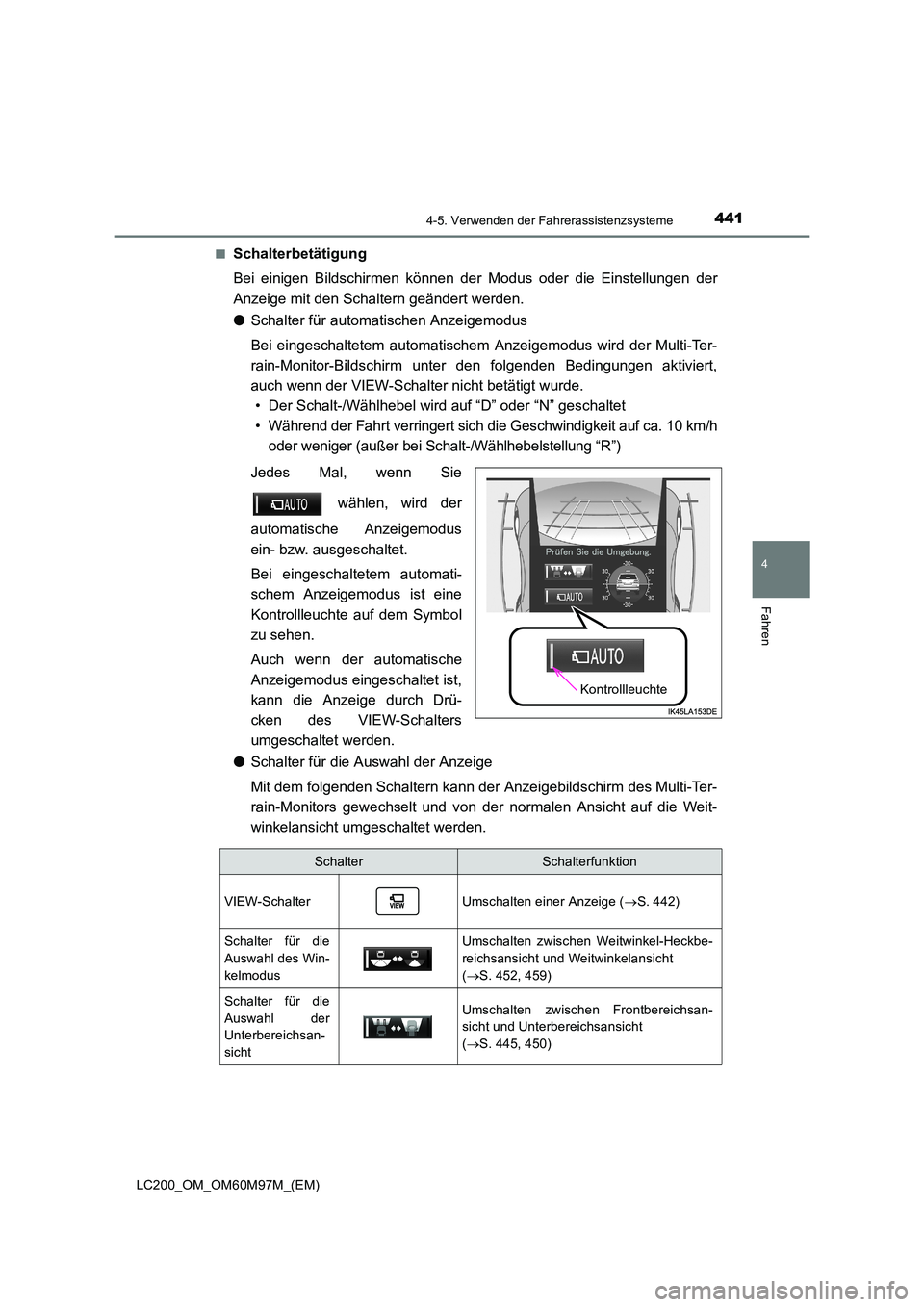

Schalterbetätigung
Bei einigen Bildschirmen können der Modus oder die Einstellungen der
Anzeige mit den Schaltern geändert werden.
●
Schalter für automatischen Anzeigemodus
Bei eingeschaltetem automatischem Anzeigemodus wird der Multi-Ter-
rain-Monitor-Bildschirm unter den folgenden Bedingungen aktiviert,
auch wenn der VIEW-Schalter nicht betätigt wurde.
• Der Schalt-/Wählhebel wird auf “D” oder “N” geschaltet
• Während der Fahrt verringert sich die Geschwindigkeit auf ca. 10 km/h oder weniger (außer bei Schalt-/Wählhebelstellung “R”)
Jedes Mal, wenn Sie
wählen, wird der
automatische Anzeigemodus
ein- bzw. ausgeschaltet.
Bei eingeschaltetem automati-
schem Anzeigemodus ist eine
Kontrollleuchte auf dem Symbol
zu sehen.
Auch wenn der automatische
Anzeigemodus eingeschaltet ist,
kann die Anzeige durch Drü-
cken des VIEW-Schalters
umgeschaltet werden.
● Schalter für die Auswahl der Anzeige
Mit dem folgenden Schaltern kann der Anzeigebildschirm des Multi-Ter-
rain-Monitors gewechselt und von der normalen Ansicht auf die Weit-
winkelansicht umgeschaltet werden.
Kontrollleuchte
SchalterSchalterfunktion
VIEW-SchalterUmschalten einer Anzeige ( →S. 442)
Schalter für die
Auswahl des Win-
kelmodusUmschalten zwischen Weitwinkel-Heckbe-
reichsansicht und Weitwinkelansicht
(→ S. 452, 459)
Schalter für die
Auswahl der
Unterbereichsan-
sichtUmschalten zwischen Frontbereichsan-
sicht und Unterbereichsansicht
(→ S. 445, 450)

4424-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)
Wenn der Multi-Terrain-Monitor-Bildschirm angezeigt wird, kann die Bildschir-
manzeige wie folgt mit den Schaltern umgeschaltet werden. (Die verfügbaren
Bildschirme hängen von der Stellung des Schalt-/Wählhebels und des Allrad-
getriebe-Wahlschalters ab.)
■Bildschirme bei Stellung “L4” des Allradgetriebe-Wahlschalters
: drücken
: wählen
: wählen
: Schalt-/Wählhebel betätigen

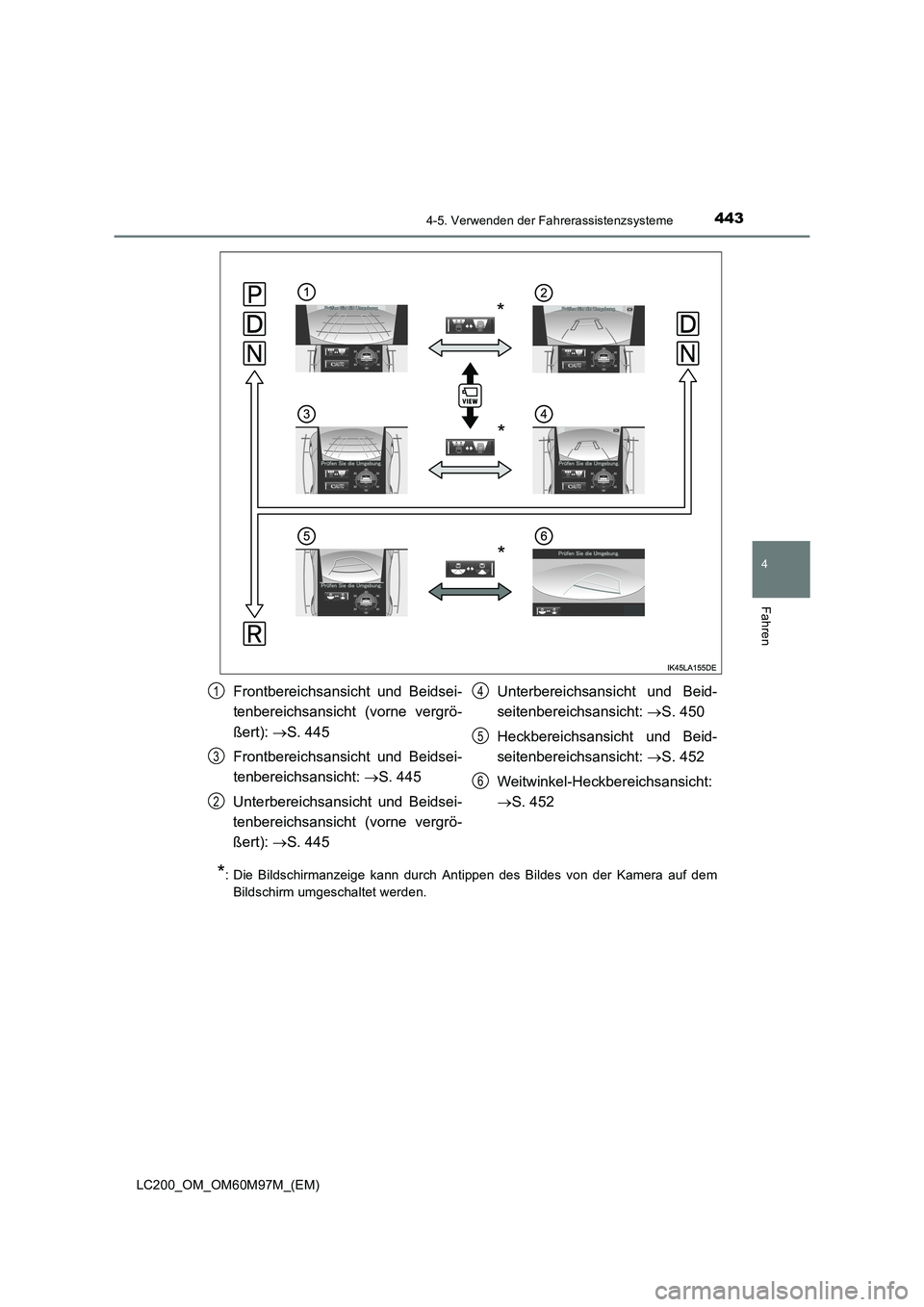

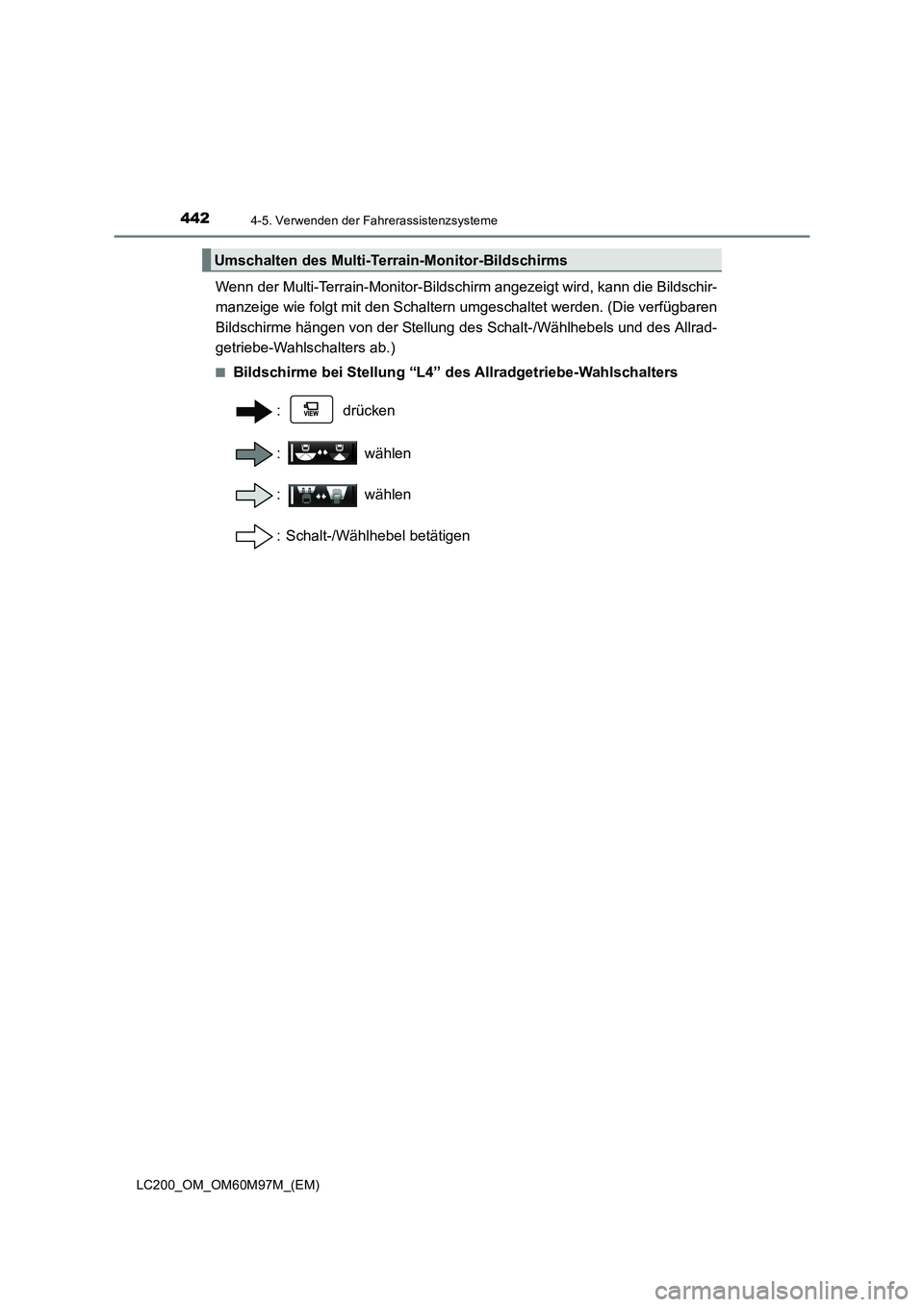

Umschalten des Multi-Terr ain-Monitor-Bildschirms

4434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)
*: Die Bildschirmanzeige kann durch Antippen des Bildes von der Kamera auf demBildschirm umgeschaltet werden.
*
*
*
Frontbereichsansicht und Beidsei-
tenbereichsansicht (vorne vergrö-
ßert): →S. 445
Frontbereichsansicht und Beidsei-
tenbereichsansicht: →S. 445
Unterbereichsansicht und Beidsei-
tenbereichsansicht (vorne vergrö-
ßert): →S. 445 Unterbereichsansicht und Beid-
seitenbereichsansicht:
→S. 450
Heckbereichsansicht und Beid-
seitenbereichsansicht: →S. 452
Weitwinkel-Heckbereichsansicht:
→ S. 4521
3
2
4
5
6

4444-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■

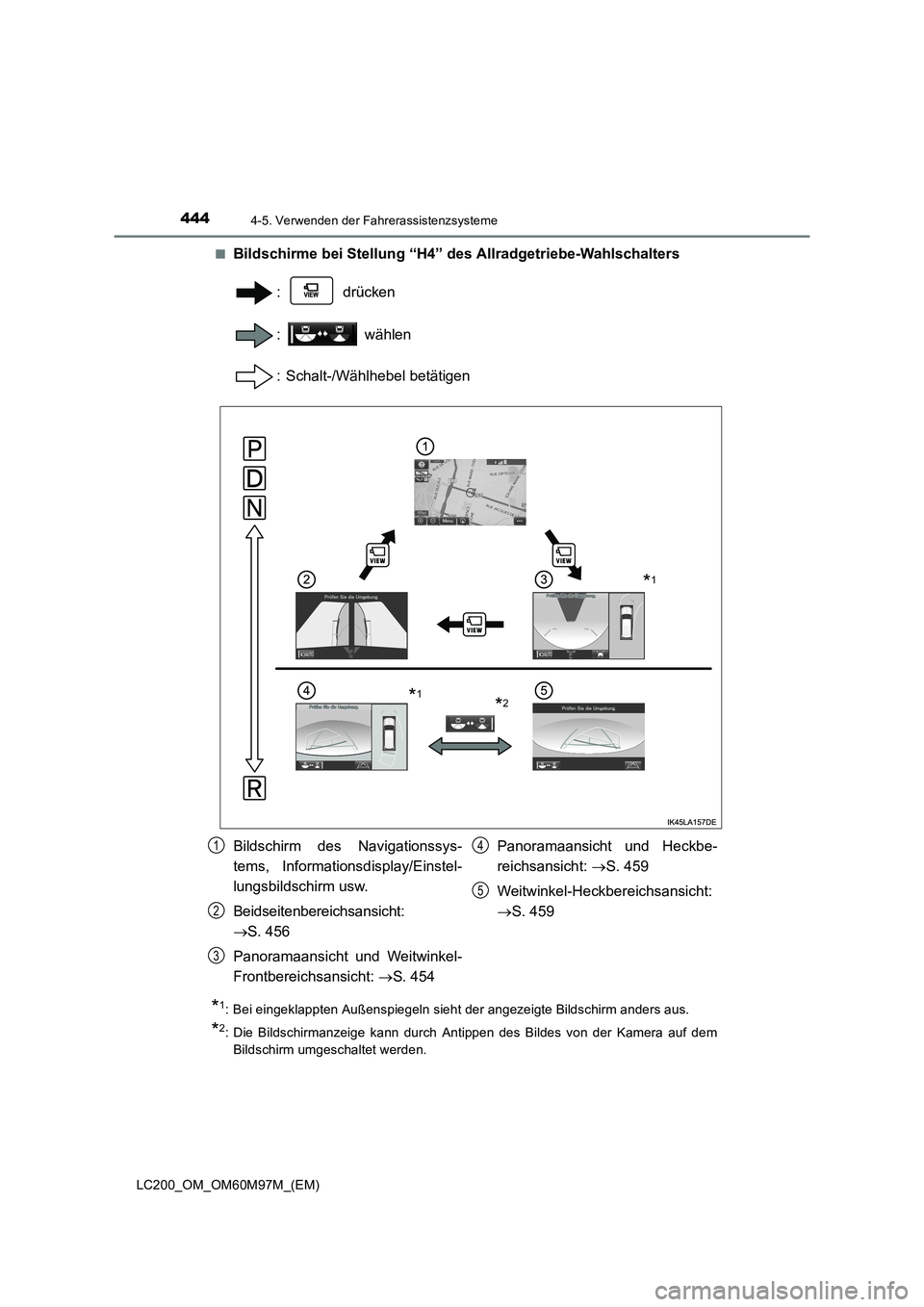

Bildschirme bei Stellung “H4” des Allradgetriebe-Wahlschalters
: drücken
: wählen
: Schalt-/Wählhebel betätigen
*1: Bei eingeklappten Außenspiegeln sieht der angezeigte Bildschirm anders aus.
*2: Die Bildschirmanzeige kann durch Antippen des Bildes von der Kamera auf demBildschirm umgeschaltet werden.
*1
*2*1
Bildschirm des Navigationssys-
tems, Informationsdisplay/Einstel-
lungsbildschirm usw.
Beidseitenbereichsansicht:
→ S. 456
Panoramaansicht und Weitwinkel-
Frontbereichsansicht: →S. 454 Panoramaansicht und Heckbe-
reichsansicht:
→S. 459
Weitwinkel-Heckbereichsansicht:
→ S. 4591
2
3
4
5

4454-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

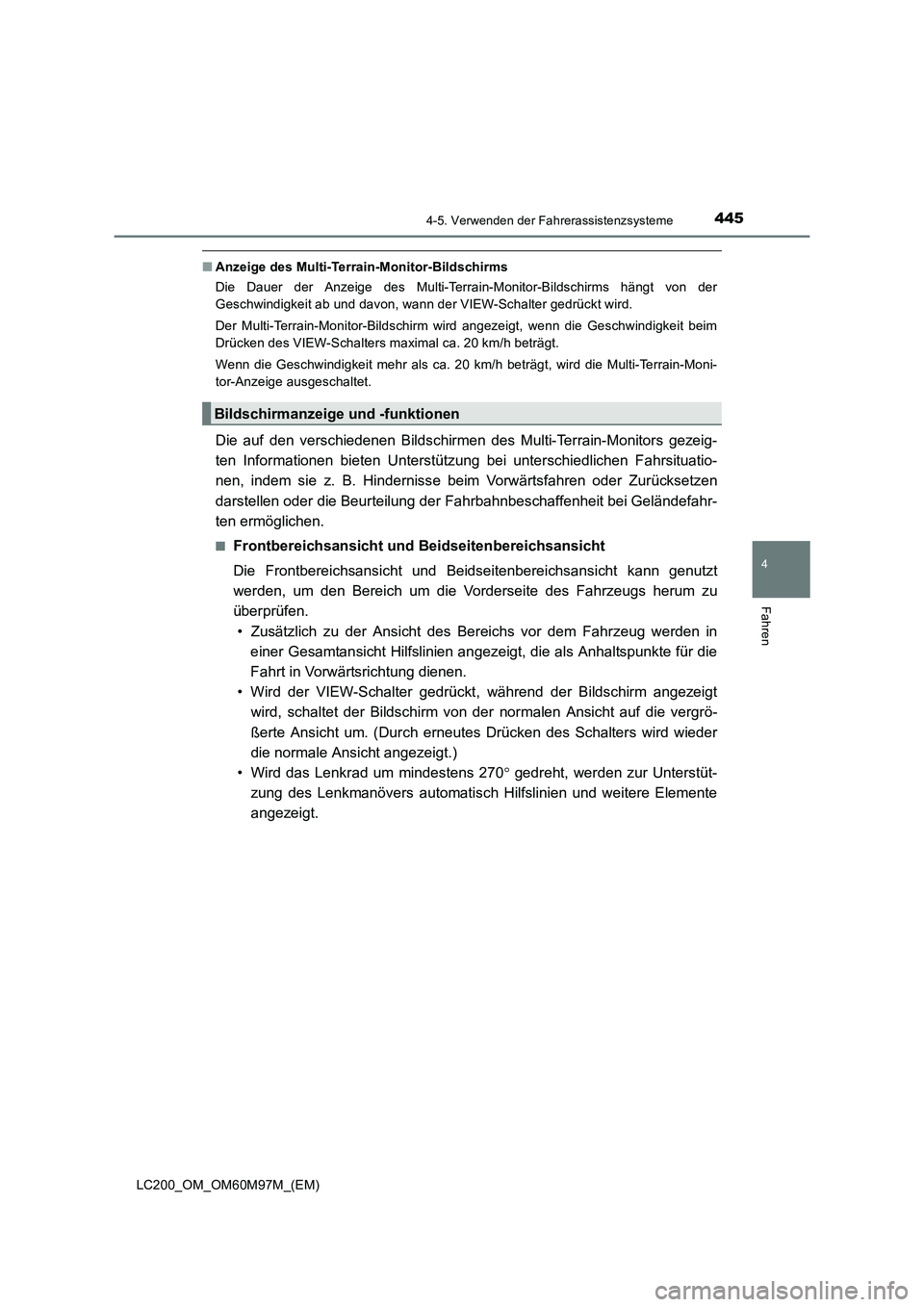

■Anzeige des Multi-Terrain-Monitor-Bildschirms
Die Dauer der Anzeige des Multi-Terrain-Monitor-Bildschirms hängt von der
Geschwindigkeit ab und davon, wann der VIEW-Schalter gedrückt wird.
Der Multi-Terrain-Monitor-Bildschirm wird angezeigt, wenn die Geschwindigkeit beim
Drücken des VIEW-Schalters maximal ca. 20 km/h beträgt.
Wenn die Geschwindigkeit mehr als ca. 20 km/h beträgt, wird die Multi-Terrain-Moni-
tor-Anzeige ausgeschaltet.
Die auf den verschiedenen Bildschirmen des Multi-Terrain-Monitors gezeig-
ten Informationen bieten Unterstützung bei unterschiedlichen Fahrsituatio-
nen, indem sie z. B. Hindernisse beim Vorwärtsfahren oder Zurücksetzen
darstellen oder die Beurteilung der Fahrbahnbeschaffenheit bei Geländefahr-
ten ermöglichen.
■Frontbereichsansicht und Beidseitenbereichsansicht
Die Frontbereichsansicht und Beidseitenbereichsansicht kann genutzt
werden, um den Bereich um die Vorderseite des Fahrzeugs herum zu
überprüfen.
• Zusätzlich zu der Ansicht des Bereichs vor dem Fahrzeug werden in einer Gesamtansicht Hilfslinien angezeigt, die als Anhaltspunkte für die
Fahrt in Vorwärtsrichtung dienen.
• Wird der VIEW-Schalter gedrückt , während der Bildschirm angezeigt
wird, schaltet der Bildschirm von der normalen Ansicht auf die vergrö-
ßerte Ansicht um. (Durch erneutes Drücken des Schalters wird wieder
die normale Ansicht angezeigt.)
• Wird das Lenkrad um mindestens 270 ° gedreht, werden zur Unterstüt-
zung des Lenkmanövers automatisch Hilfslinien und weitere Elemente
angezeigt.
Bildschirmanzeige und -funktionen

4464-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

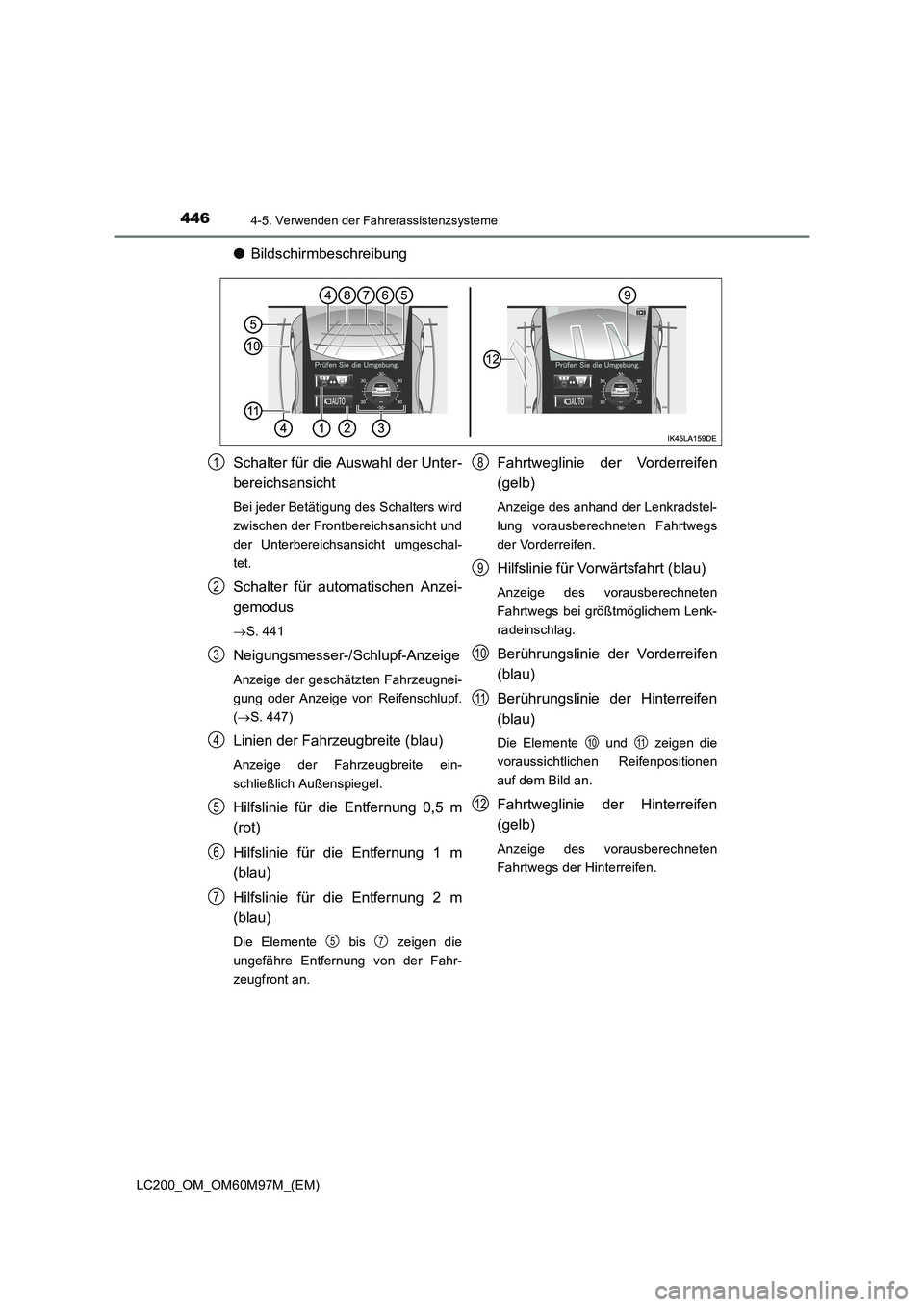

●Bildschirmbeschreibung
Schalter für die Auswahl der Unter-
bereichsansicht
Bei jeder Betätigung des Schalters wird
zwischen der Frontbereichsansicht und
der Unterbereichsansicht umgeschal-
tet.
Schalter für automatischen Anzei-
gemodus
→S. 441
Neigungsmesser-/Schlupf-Anzeige
Anzeige der geschätzten Fahrzeugnei-
gung oder Anzeige von Reifenschlupf.
(→ S. 447)
Linien der Fahrzeugbreite (blau)
Anzeige der Fahrzeugbreite ein-
schließlich Außenspiegel.
Hilfslinie für die Entfernung 0,5 m
(rot)
Hilfslinie für die Entfernung 1 m
(blau)
Hilfslinie für die Entfernung 2 m
(blau)
Die Elemente bis zeigen die
ungefähre Entfernung von der Fahr-
zeugfront an.
Fahrtweglinie der Vorderreifen
(gelb)
Anzeige des anhand der Lenkradstel-
lung vorausberechneten Fahrtwegs
der Vorderreifen.
Hilfslinie für Vorwärtsfahrt (blau)
Anzeige des vorausberechneten
Fahrtwegs bei größtmöglichem Lenk-
radeinschlag.
Berührungslinie der Vorderreifen
(blau)
Berührungslinie der Hinterreifen
(blau)
Die Elemente und zeigen die
voraussichtlichen Reifenpositionen
auf dem Bild an.
Fahrtweglinie der Hinterreifen
(gelb)
Anzeige des vorausberechneten
Fahrtwegs der Hinterreifen.
1
2
3
4
5
6
7
57
8
9
10
11
1011
12

4474-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

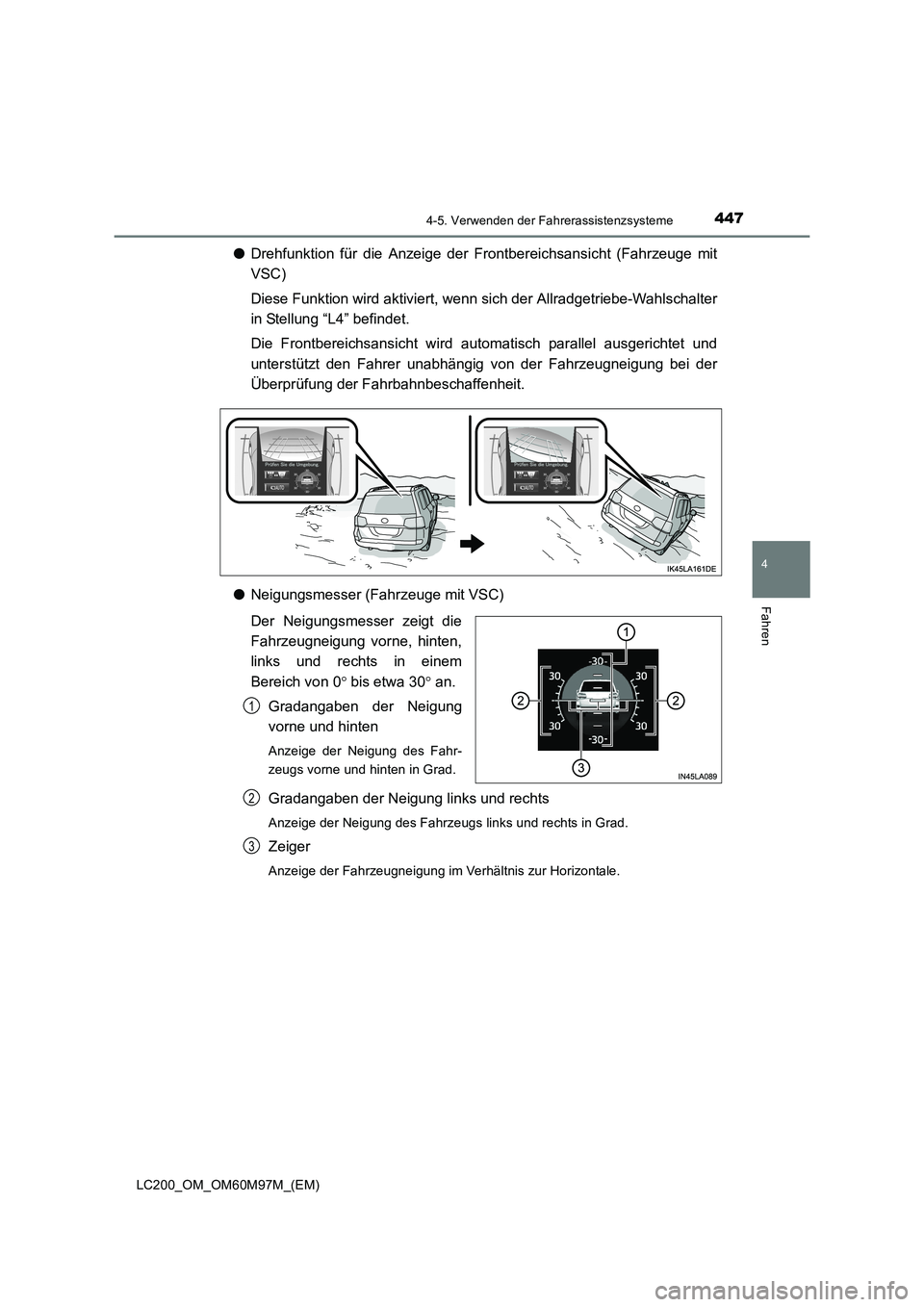

●Drehfunktion für die Anzeige der Frontbereichsansicht (Fahrzeuge mit
VSC)
Diese Funktion wird aktiviert, wenn sich der Allradgetriebe-Wahlschalter
in Stellung “L4” befindet.
Die Frontbereichsansicht wird automatisch parallel ausgerichtet und
unterstützt den Fahrer unabhängig von der Fahrzeugneigung bei der
Überprüfung der Fahrbahnbeschaffenheit.
● Neigungsmesser (Fahrzeuge mit VSC)
Der Neigungsmesser zeigt die
Fahrzeugneigung vorne, hinten,
links und rechts in einem
Bereich von 0 ° bis etwa 30 ° an.
Gradangaben der Neigung
vorne und hinten
Anzeige der Neigung des Fahr-
zeugs vorne und hinten in Grad.
Gradangaben der Neigung links und rechts
Anzeige der Neigung des Fahrzeugs links und rechts in Grad.
Zeiger
Anzeige der Fahrzeugneigung im Verhältnis zur Horizontale.
1
2
3

4484-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)
●Schlupf-Anzeige
Wenn Reifenschlupf erfasst
wird, wird automatisch von der
Anzeige des Neigungsmessers
zur Schlupf-Anzeige umgeschal-
tet.
Reifen-Anzeige
Dreht ein Reifen durch, wird hier
die Position des durchdrehenden
Reifens gelb angezeigt. (Bei akti-
viertem Crawl-Control-System
werden alle Reifen gelb darge-
stellt.)
Pop-up-Anzeige des Toyota-Einparkhilfesensors
Wird angezeigt, wenn ein Hindernis erfasst wird, während der Toyota-Ein-
parkhilfesensor eingeschaltet ist.
Pop-up-Anzeige der Ausparkhilfe (RCTA)
Wird angezeigt, wenn ein Fahrzeug erfasst wird, das sich hinter Ihrem Fahr-
zeug von rechts oder links nähert, während die Ausparkhilfe (RCTA) einge-
schaltet ist.
1
2
3
