2574-1. Vor Fahrtantritt
4
Fahren
LC200_OM_OM60M97M_(EM)

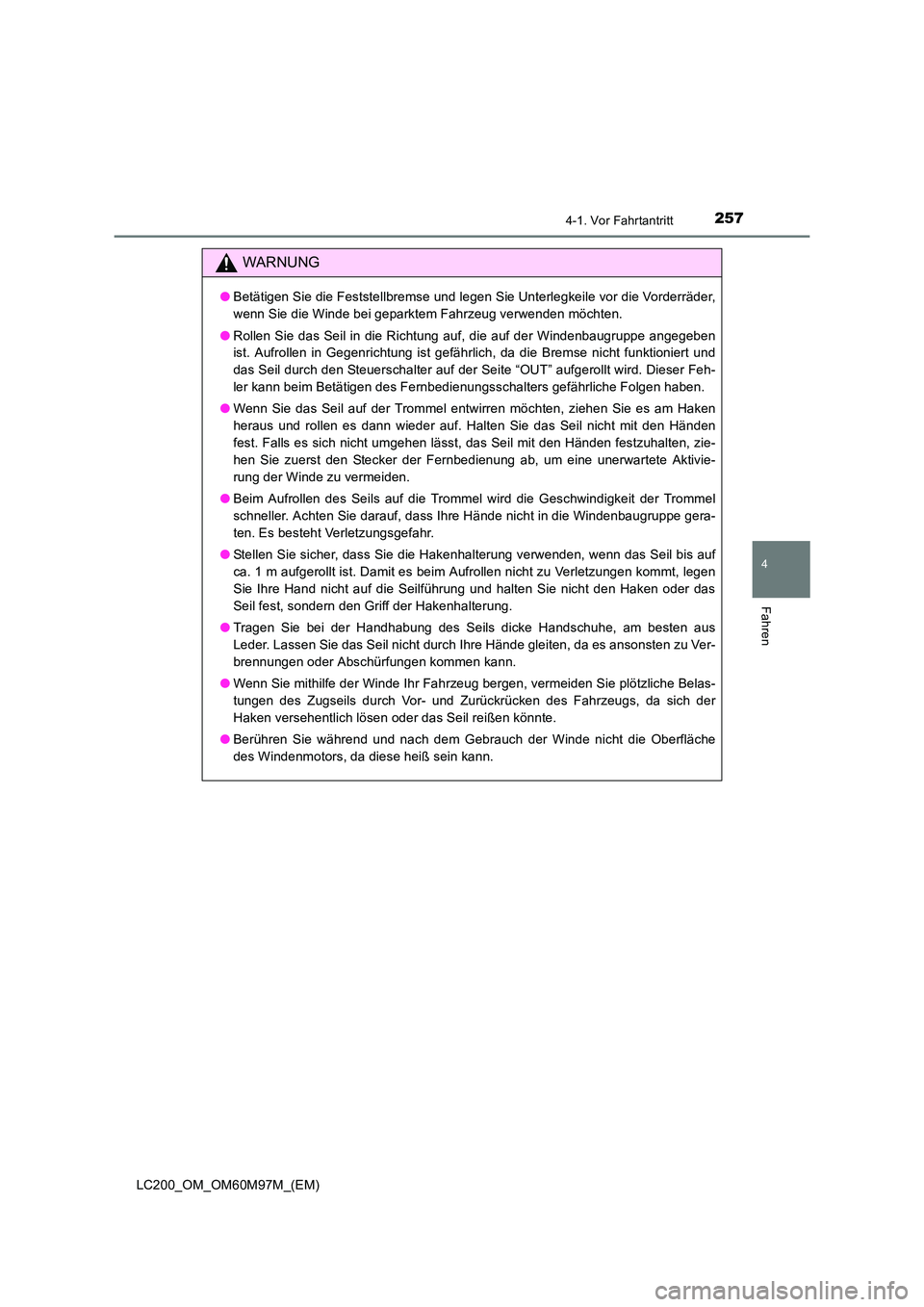

WARNUNG
●Betätigen Sie die Feststellbremse und legen Sie Unterlegkeile vor die Vorderräder,
wenn Sie die Winde bei geparktem Fahrzeug verwenden möchten.
● Rollen Sie das Seil in die Richtung auf, die auf der Windenbaugruppe angegeben
ist. Aufrollen in Gegenrichtung ist gefährlich, da die Bremse nicht funktioniert und
das Seil durch den Steuerschalter auf der Seite “OUT” aufgerollt wird. Dieser Feh-
ler kann beim Betätigen des Fernbedienungsschalters gefährliche Folgen haben.
● Wenn Sie das Seil auf der Trommel entwirren möchten, ziehen Sie es am Haken
heraus und rollen es dann wieder auf. Halten Sie das Seil nicht mit den Händen
fest. Falls es sich nicht umgehen lässt, das Seil mit den Händen festzuhalten, zie-
hen Sie zuerst den Stecker der Fernbedienung ab, um eine unerwartete Aktivie-
rung der Winde zu vermeiden.
● Beim Aufrollen des Seils auf die Trommel wird die Geschwindigkeit der Trommel
schneller. Achten Sie darauf, dass Ihre Hände nicht in die Windenbaugruppe gera-
ten. Es besteht Verletzungsgefahr.
● Stellen Sie sicher, dass Sie die Hakenhalterung verwenden, wenn das Seil bis auf
ca. 1 m aufgerollt ist. Damit es beim Aufrollen nicht zu Verletzungen kommt, legen
Sie Ihre Hand nicht auf die Seilführung und halten Sie nicht den Haken oder das
Seil fest, sondern den Griff der Hakenhalterung.
● Tragen Sie bei der Handhabung des Seils dicke Handschuhe, am besten aus
Leder. Lassen Sie das Seil nicht durch Ihre Hände gleiten, da es ansonsten zu Ver-
brennungen oder Abschürfungen kommen kann.
● Wenn Sie mithilfe der Winde Ihr Fahrzeug bergen, vermeiden Sie plötzliche Belas-
tungen des Zugseils durch Vor- und Zurückrücken des Fahrzeugs, da sich der
Haken versehentlich lösen oder das Seil reißen könnte.
● Berühren Sie während und nach dem Gebrauch der Winde nicht die Oberfläche
des Windenmotors, da diese heiß sein kann.

2584-1. Vor Fahrtantritt
LC200_OM_OM60M97M_(EM)

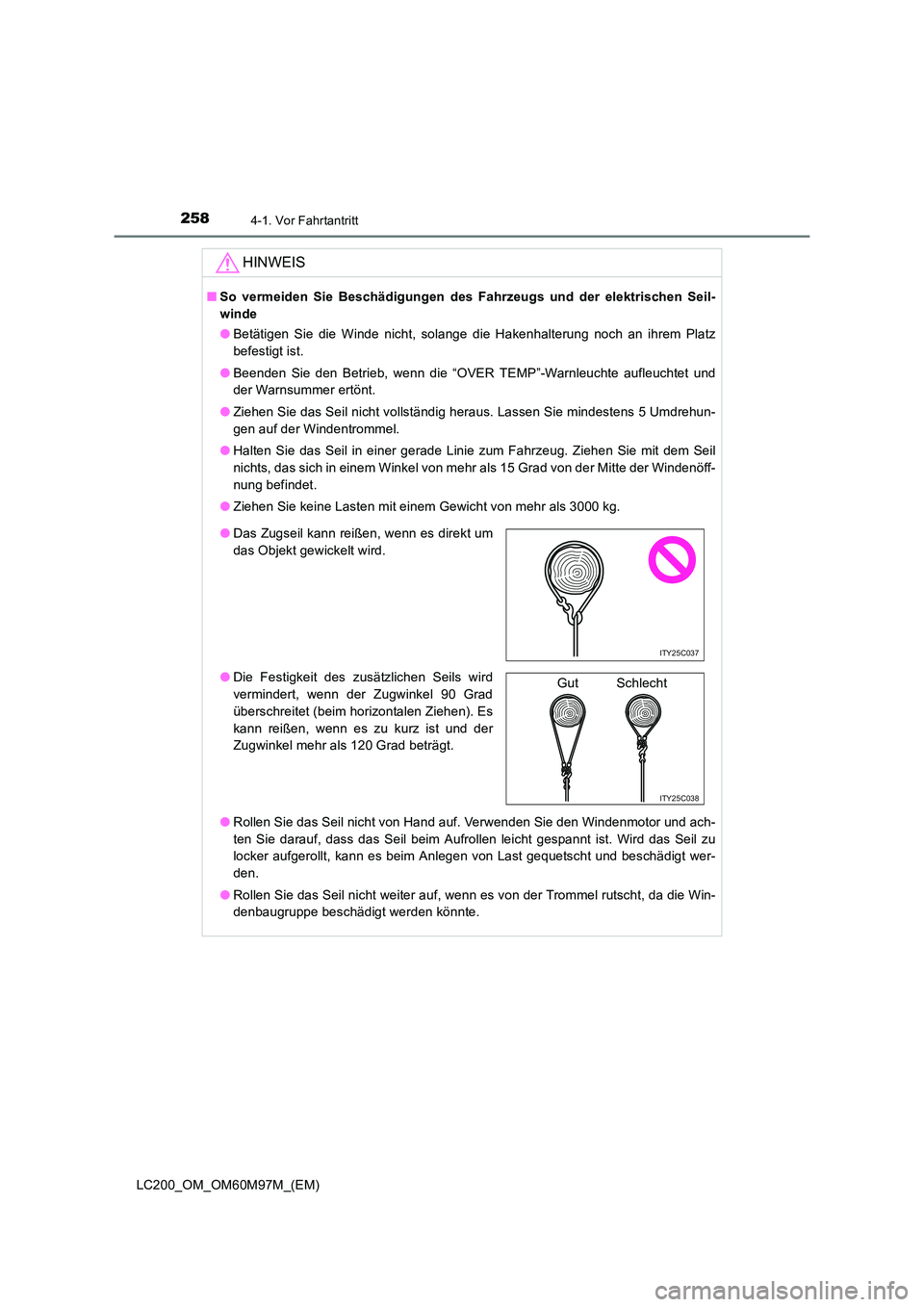

HINWEIS
■So vermeiden Sie Beschädigungen des Fahrzeugs und der elektrischen Seil-
winde
●Betätigen Sie die Winde nicht, solange die Hakenhalterung noch an ihrem Platz
befestigt ist.
● Beenden Sie den Betrieb, wenn die “OVER TEMP”-Warnleuchte aufleuchtet und
der Warnsummer ertönt.
● Ziehen Sie das Seil nicht vollständig heraus. Lassen Sie mindestens 5 Umdrehun-
gen auf der Windentrommel.
● Halten Sie das Seil in einer gerade Linie zum Fahrzeug. Ziehen Sie mit dem Seil
nichts, das sich in einem Winkel von mehr als 15 Grad von der Mitte der Windenöff-
nung befindet.
● Ziehen Sie keine Lasten mit einem Gewicht von mehr als 3000 kg.
● Rollen Sie das Seil nicht von Hand auf. Verwenden Sie den Windenmotor und ach-
ten Sie darauf, dass das Seil beim Aufrollen leicht gespannt ist. Wird das Seil zu
locker aufgerollt, kann es beim Anlegen von Last gequetscht und beschädigt wer-
den.
● Rollen Sie das Seil nicht weiter auf, wenn es von der Trommel rutscht, da die Win-
denbaugruppe beschädigt werden könnte.
●Das Zugseil kann reißen, wenn es direkt um
das Objekt gewickelt wird.
● Die Festigkeit des zusätzlichen Seils wird
vermindert, wenn der Zugwinkel 90 Grad
überschreitet (beim horizontalen Ziehen). Es
kann reißen, wenn es zu kurz ist und der
Zugwinkel mehr als 120 Grad beträgt.
ITY25C037
ITY25C038
Gut Schlecht

2594-1. Vor Fahrtantritt
4
Fahren
LC200_OM_OM60M97M_(EM)

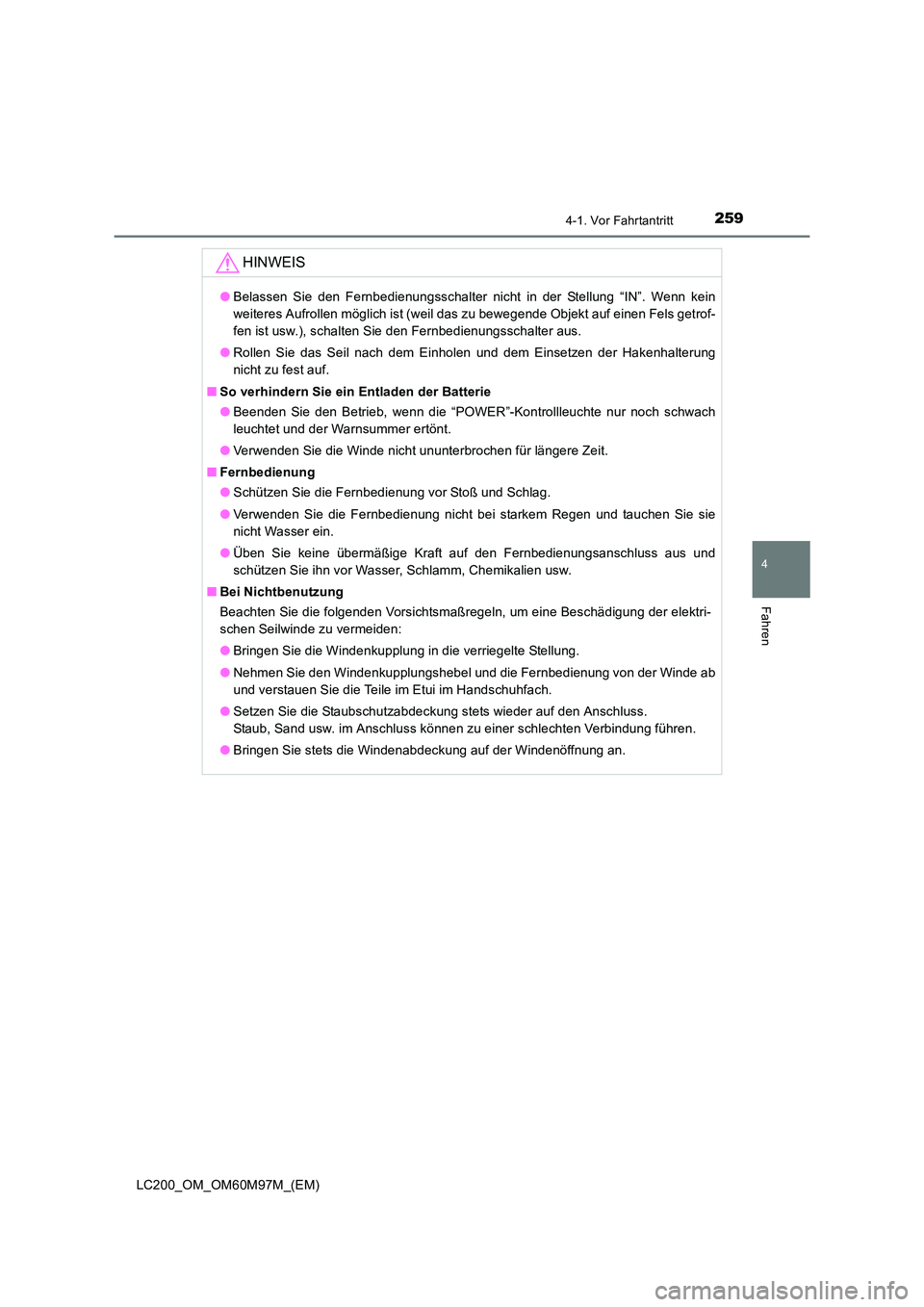

HINWEIS
●Belassen Sie den Fernbedienungsschalter nicht in der Stellung “IN”. Wenn kein
weiteres Aufrollen möglich ist (weil das zu bewegende Objekt auf einen Fels getrof-
fen ist usw.), schalten Sie den Fernbedienungsschalter aus.
● Rollen Sie das Seil nach dem Einholen und dem Einsetzen der Hakenhalterung
nicht zu fest auf.
■ So verhindern Sie ein Entladen der Batterie
●Beenden Sie den Betrieb, wenn die “POWER”-Kontrollleuchte nur noch schwach
leuchtet und der Warnsummer ertönt.
● Verwenden Sie die Winde nicht ununterbrochen für längere Zeit.
■ Fernbedienung
●Schützen Sie die Fernbedienung vor Stoß und Schlag.
● Verwenden Sie die Fernbedienung nicht bei starkem Regen und tauchen Sie sie
nicht Wasser ein.
● Üben Sie keine übermäßige Kraft auf den Fernbedienungsanschluss aus und
schützen Sie ihn vor Wasser, Schlamm, Chemikalien usw.
■ Bei Nichtbenutzung
Beachten Sie die folgenden Vorsichtsmaßregeln, um eine Beschädigung der elektri-
schen Seilwinde zu vermeiden:
●Bringen Sie die Windenkupplung in die verriegelte Stellung.
● Nehmen Sie den Windenkupplungshebel und die Fernbedienung von der Winde ab
und verstauen Sie die Teile im Etui im Handschuhfach.
● Setzen Sie die Staubschutzabdeckung stets wieder auf den Anschluss.
Staub, Sand usw. im Anschluss können zu einer schlechten Verbindung führen.
● Bringen Sie stets die Windenabdeckung auf der Windenöffnung an.

2604-2. Fahrvorgänge
LC200_OM_OM60M97M_(EM)

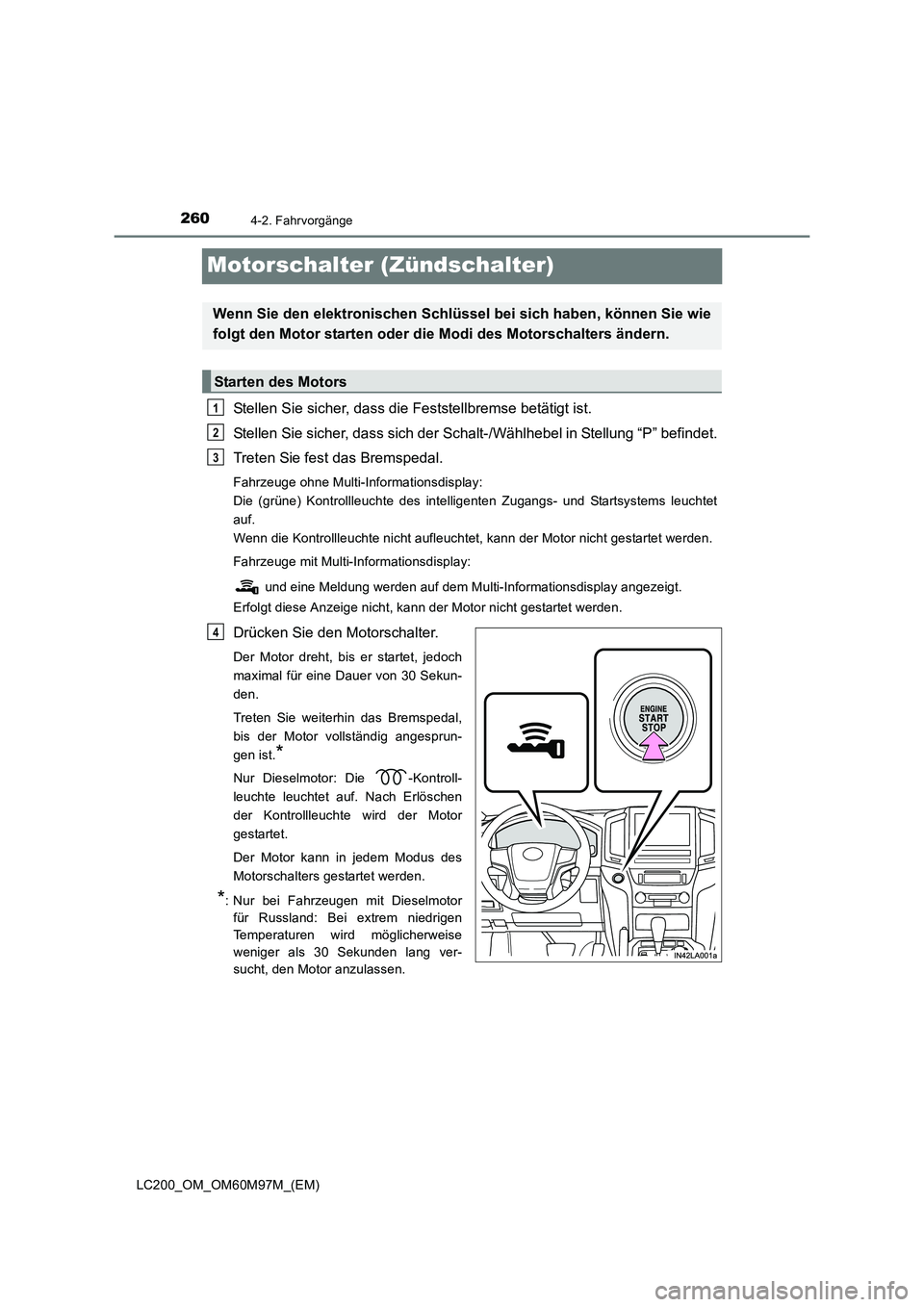

Motorschalter (Zündschalter)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “P” befindet.
Treten Sie fest das Bremspedal.
Fahrzeuge ohne Multi-Informationsdisplay:
Die (grüne) Kontrollleuchte des intelligenten Zugangs- und Startsystems leuchtet
auf.
Wenn die Kontrollleuchte nicht aufleuchtet, kann der Motor nicht gestartet werden.
Fahrzeuge mit Multi-Informationsdisplay:
und eine Meldung werden auf dem Multi-Informationsdisplay angezeigt.
Erfolgt diese Anzeige nicht, kann der Motor nicht gestartet werden.
Drücken Sie den Motorschalter.
Der Motor dreht, bis er startet, jedoch
maximal für eine Dauer von 30 Sekun-
den.
Treten Sie weiterhin das Bremspedal,
bis der Motor vollständig angesprun-
gen ist.
*
Nur Dieselmotor: Die -Kontroll-
leuchte leuchtet auf. Nach Erlöschen
der Kontrollleuchte wird der Motor
gestartet.
Der Motor kann in jedem Modus des
Motorschalters gestartet werden.
*: Nur bei Fahrzeugen mit Dieselmotor für Russland: Bei extrem niedrigen
Temperaturen wird möglicherweise
weniger als 30 Sekunden lang ver-
sucht, den Motor anzulassen.
Wenn Sie den elektronischen Schlüssel bei sich haben, können Sie wie
folgt den Motor starten oder die Modi des Motorschalters ändern.
Starten des Motors
1
2
3
4

2614-2. Fahrvorgänge
4
Fahren
LC200_OM_OM60M97M_(EM)

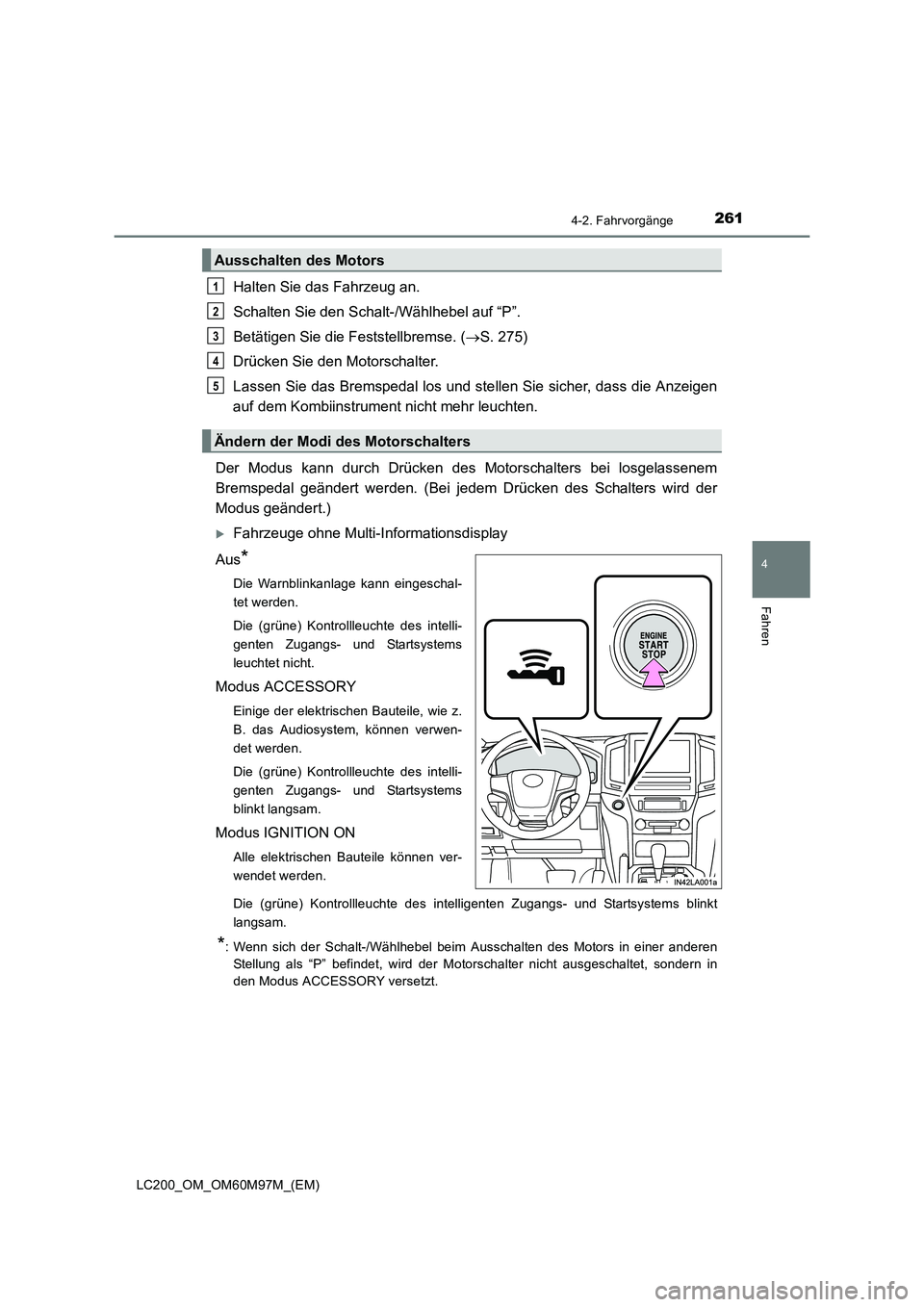

Halten Sie das Fahrzeug an.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Betätigen Sie die Feststellbremse. (→S. 275)
Drücken Sie den Motorschalter.
Lassen Sie das Bremspedal los und stellen Sie sicher, dass die Anzeigen
auf dem Kombiinstrument nicht mehr leuchten.
Der Modus kann durch Drücken des Motorschalters bei losgelassenem
Bremspedal geändert werden. (Bei jedem Drücken des Schalters wird der
Modus geändert.)
XFahrzeuge ohne Multi-Informationsdisplay
Aus
*
Die Warnblinkanlage kann eingeschal-
tet werden.
Die (grüne) Kontrollleuchte des intelli-
genten Zugangs- und Startsystems
leuchtet nicht.
Modus ACCESSORY
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
Die (grüne) Kontrollleuchte des intelli-
genten Zugangs- und Startsystems
blinkt langsam.
Modus IGNITION ON
Alle elektrischen Bauteile können ver-
wendet werden.
Die (grüne) Kontrollleuchte des intelligenten Zugangs- und Startsystems blinkt
langsam.
*: Wenn sich der Schalt-/Wählhebel beim Ausschalten des Motors in einer anderen Stellung als “P” befindet, wird der Motorschalter nicht ausgeschaltet, sondern in
den Modus ACCESSORY versetzt.
Ausschalten des Motors
Ändern der Modi des Motorschalters
1
2
3
4
5

2624-2. Fahrvorgänge
LC200_OM_OM60M97M_(EM)

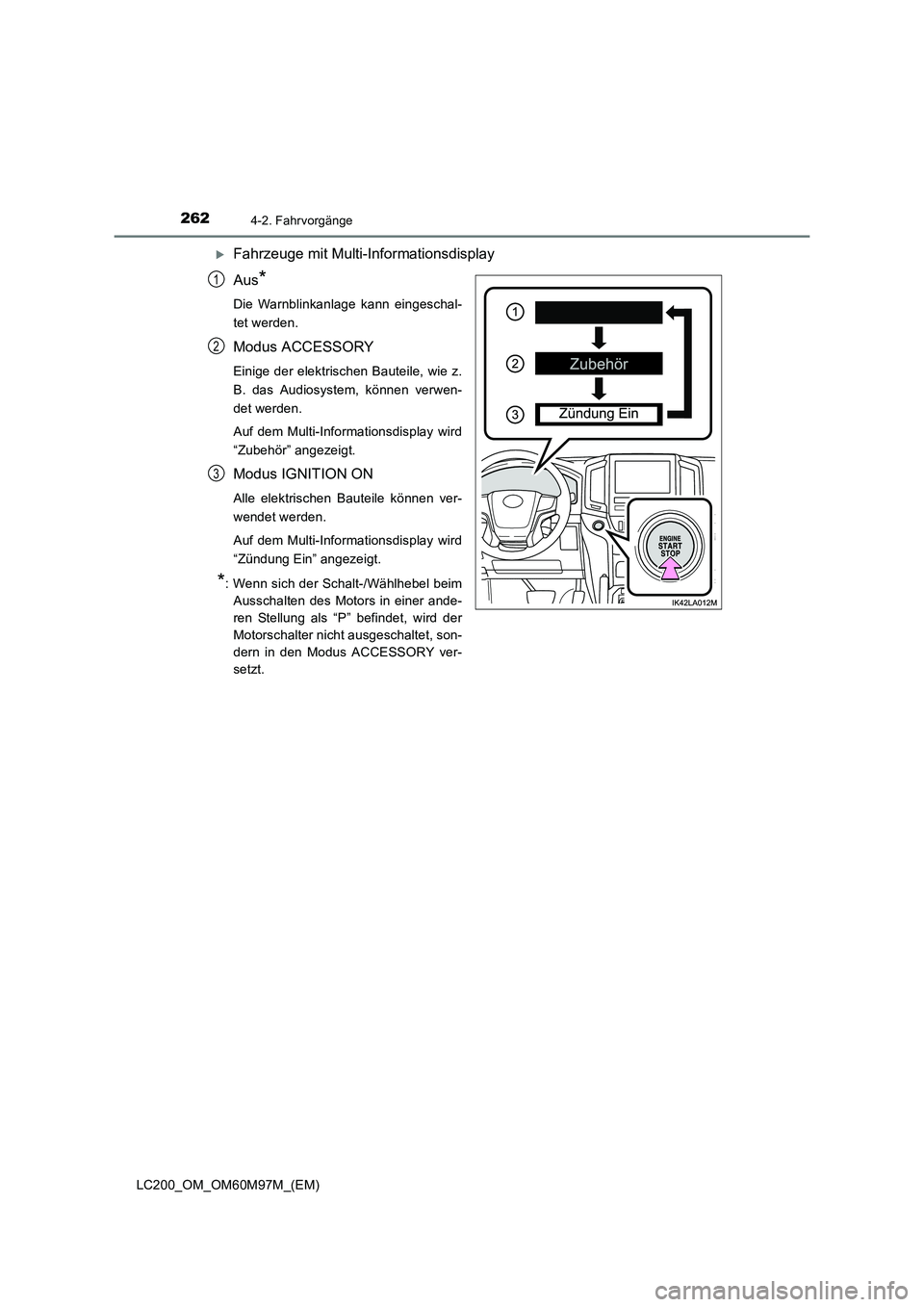

XFahrzeuge mit Multi-Informationsdisplay
Aus
*
Die Warnblinkanlage kann eingeschal-
tet werden.
Modus ACCESSORY
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
Auf dem Multi-Informationsdisplay wird
“Zubehör” angezeigt.
Modus IGNITION ON
Alle elektrischen Bauteile können ver-
wendet werden.
Auf dem Multi-Informationsdisplay wird
“Zündung Ein” angezeigt.
*: Wenn sich der Schalt-/Wählhebel beimAusschalten des Motors in einer ande-
ren Stellung als “P” befindet, wird der
Motorschalter nicht ausgeschaltet, son-
dern in den Modus ACCESSORY ver-
setzt.
1
2
3

2634-2. Fahrvorgänge
4
Fahren
LC200_OM_OM60M97M_(EM)

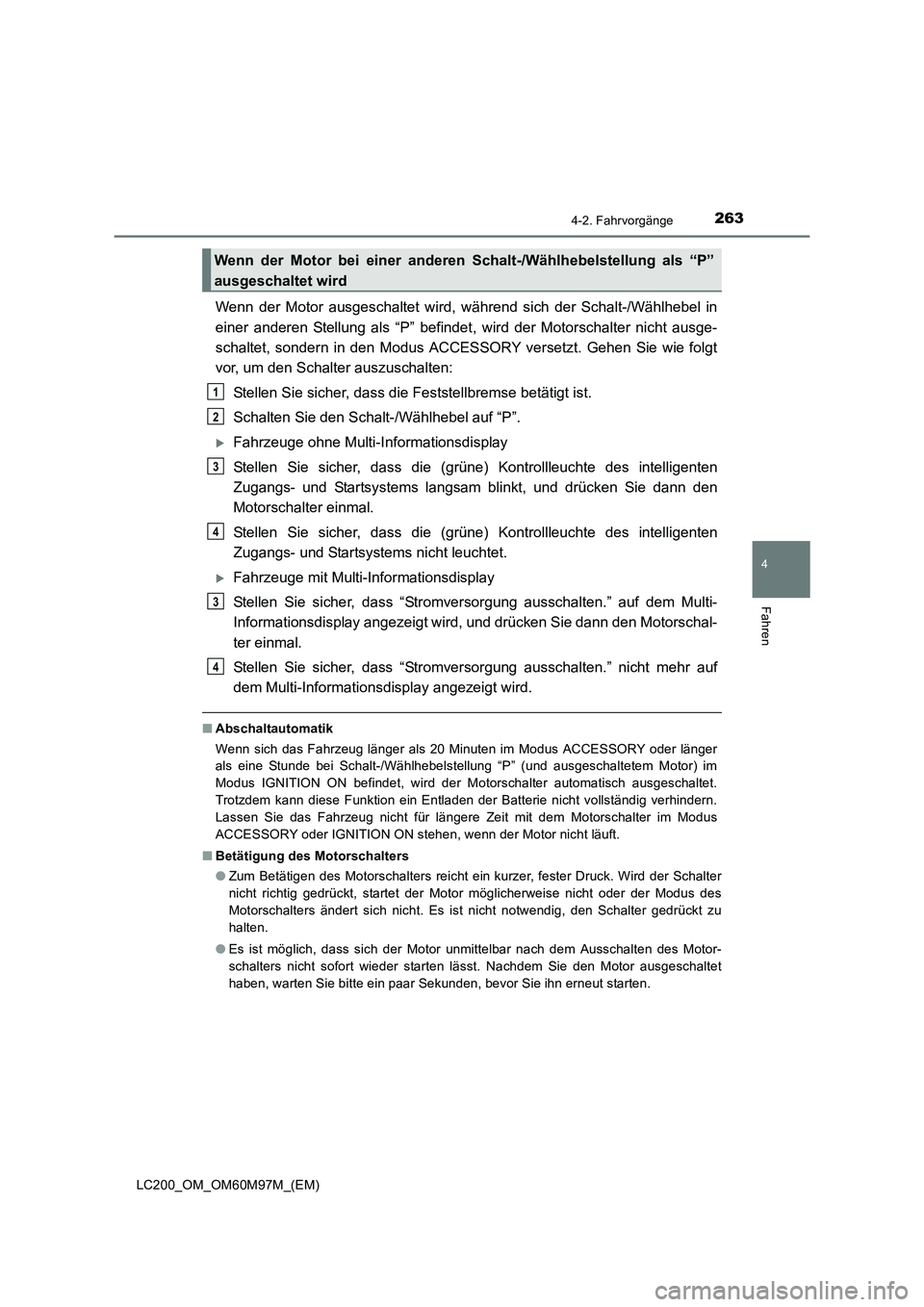

Wenn der Motor ausgeschaltet wird, während sich der Schalt-/Wählhebel in
einer anderen Stellung als “P” befindet, wird der Motorschalter nicht ausge-
schaltet, sondern in den Modus ACCESSORY versetzt. Gehen Sie wie folgt
vor, um den Schalter auszuschalten:Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Schalten Sie den Schalt-/Wählhebel auf “P”.
XFahrzeuge ohne Multi-Informationsdisplay
Stellen Sie sicher, dass die (grüne) Kontrollleuchte des intelligenten
Zugangs- und Startsystems langsam blinkt, und drücken Sie dann den
Motorschalter einmal.
Stellen Sie sicher, dass die (grüne) Kontrollleuchte des intelligenten
Zugangs- und Startsystems nicht leuchtet.
XFahrzeuge mit Multi-Informationsdisplay
Stellen Sie sicher, dass “Stromversorgung ausschalten.” auf dem Multi-
Informationsdisplay angezeigt wird, und drücken Sie dann den Motorschal-
ter einmal.
Stellen Sie sicher, dass “Stromversorgung ausschalten.” nicht mehr auf
dem Multi-Informationsdisplay angezeigt wird.
■Abschaltautomatik
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde bei Schalt-/Wählhebelstellung “P” (und ausgeschaltetem Motor) im
Modus IGNITION ON befindet, wird der Motorschalter automatisch ausgeschaltet.
Trotzdem kann diese Funktion ein Entladen der Batterie nicht vollständig verhindern.
Lassen Sie das Fahrzeug nicht für längere Zeit mit dem Motorschalter im Modus
ACCESSORY oder IGNITION ON stehen, wenn der Motor nicht läuft.
■ Betätigung des Motorschalters
●Zum Betätigen des Motorschalters reicht ein kurzer, fester Druck. Wird der Schalter
nicht richtig gedrückt, startet der Motor möglicherweise nicht oder der Modus des
Motorschalters ändert sich nicht. Es ist nicht notwendig, den Schalter gedrückt zu
halten.
● Es ist möglich, dass sich der Motor unmittelbar nach dem Ausschalten des Motor-
schalters nicht sofort wieder starten lässt. Nachdem Sie den Motor ausgeschaltet
haben, warten Sie bitte ein paar Sekunden, bevor Sie ihn erneut starten.
Wenn der Motor bei einer anderen Schalt-/Wählhebelstellung als “P”
ausgeschaltet wird
1
2
3
4
3
4

2644-2. Fahrvorgänge
LC200_OM_OM60M97M_(EM)■

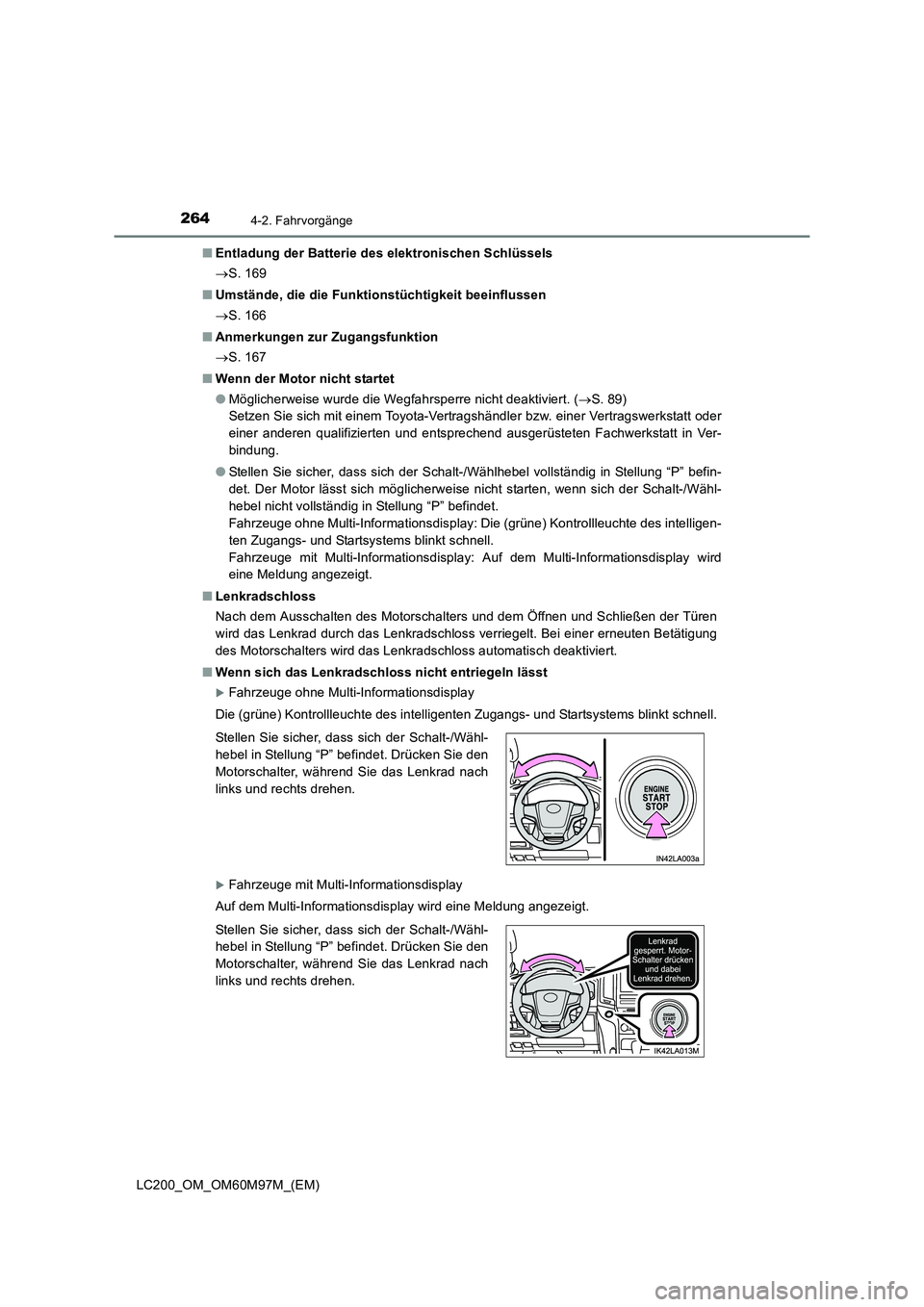

Entladung der Batterie des elektronischen Schlüssels
→S. 169
■ Umstände, die die Funktionstüchtigkeit beeinflussen
→S. 166
■ Anmerkungen zur Zugangsfunktion
→S. 167
■ Wenn der Motor nicht startet
●Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 89)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.
● Stellen Sie sicher, dass sich der Schalt-/Wählhebel vollständig in Stellung “P” befin-
det. Der Motor lässt sich möglicherweise nicht starten, wenn sich der Schalt-/Wähl-
hebel nicht vollständig in Stellung “P” befindet.
Fahrzeuge ohne Multi-Informationsdisplay: Die (grüne) Kontrollleuchte des intelligen-
ten Zugangs- und Startsystems blinkt schnell.
Fahrzeuge mit Multi-Informationsdisplay: Auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt.
■ Lenkradschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkradschloss verriegelt. Bei einer erneuten Betätigung
des Motorschalters wird das Lenkradschloss automatisch deaktiviert.
■ Wenn sich das Lenkradschloss nicht entriegeln lässt
XFahrzeuge ohne Multi-Informationsdisplay
Die (grüne) Kontrollleuchte des intelligenten Zugangs- und Startsystems blinkt schnell.
XFahrzeuge mit Multi-Informationsdisplay
Auf dem Multi-Informationsdisplay wird eine Meldung angezeigt. Stellen Sie sicher, dass sich der Schalt-/Wähl-
hebel in Stellung “P” befindet. Drücken Sie den
Motorschalter, während Sie das Lenkrad nach
links und rechts drehen.
Stellen Sie sicher, dass sich der Schalt-/Wähl-
hebel in Stellung “P” befindet. Drücken Sie den
Motorschalter, während Sie das Lenkrad nach
links und rechts drehen.
