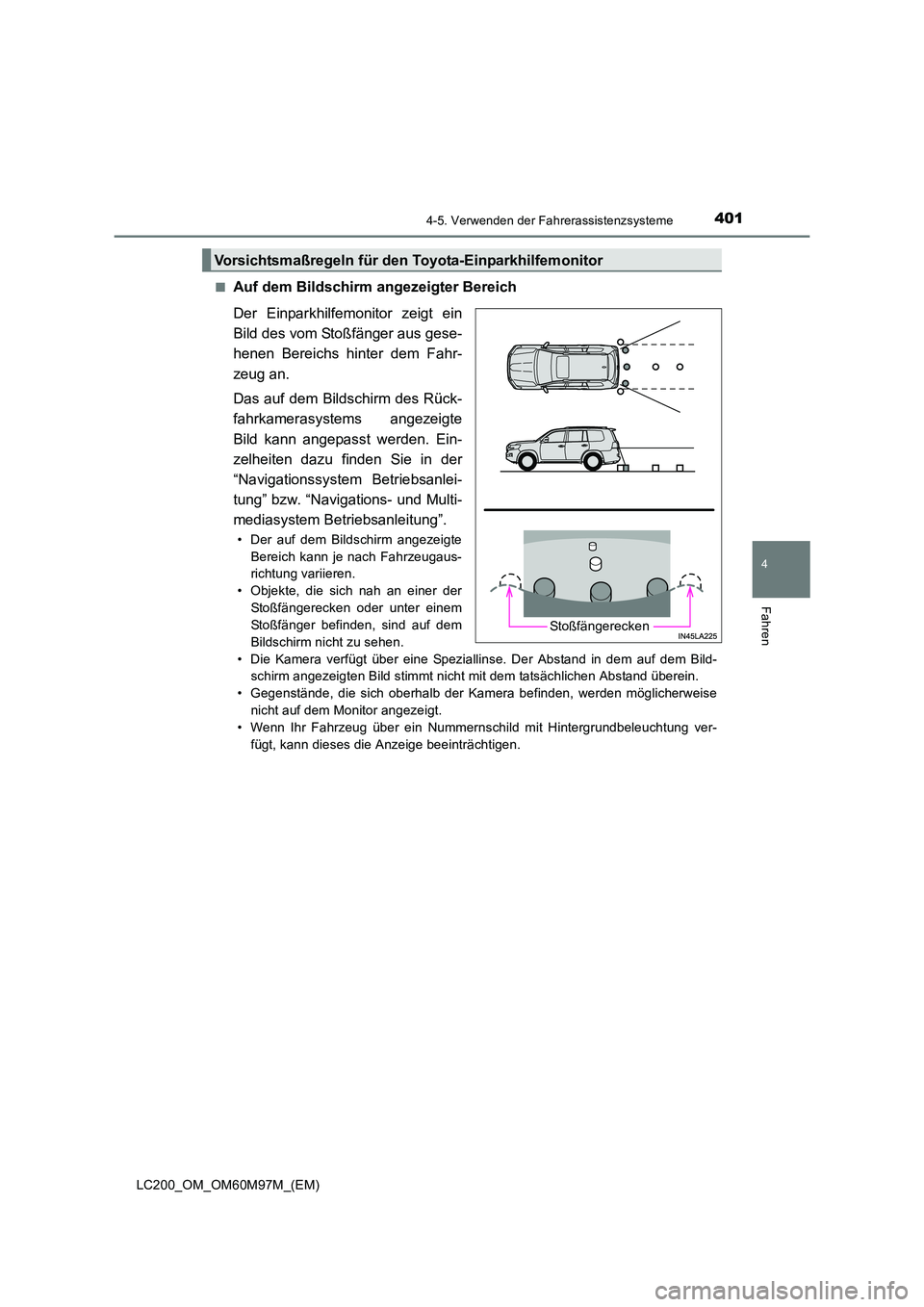

4014-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)■
Auf dem Bildschirm angezeigter Bereich
Der Einparkhilfemonitor zeigt ein
Bild des vom Stoßfänger aus gese-
henen Bereichs hinter dem Fahr-
zeug an.
Das auf dem Bildschirm des Rück-
fahrkamerasystems angezeigte
Bild kann angepasst werden. Ein-
zelheiten dazu finden Sie in der
“Navigationssystem Betriebsanlei-
tung” bzw. “Navigations- und Multi-
mediasystem Betriebsanleitung”.
• Der auf dem Bildschirm angezeigte
Bereich kann je nach Fahrzeugaus-
richtung variieren.
• Objekte, die sich nah an einer der Stoßfängerecken oder unter einem
Stoßfänger befinden, sind auf dem
Bildschirm nicht zu sehen.
• Die Kamera verfügt über eine Speziallinse. Der Abstand in dem auf dem Bild- schirm angezeigten Bild stimmt nicht mit dem tatsächlichen Abstand überein.
• Gegenstände, die sich oberhalb der Kamera befinden, werden möglicherweise nicht auf dem Monitor angezeigt.
• Wenn Ihr Fahrzeug über ein Nummernschild mit Hintergrundbeleuchtung ver-
fügt, kann dieses die Anzeige beeinträchtigen.
Vorsichtsmaßregeln für den Toyota-Einparkhilfemonitor
Stoßfängerecken

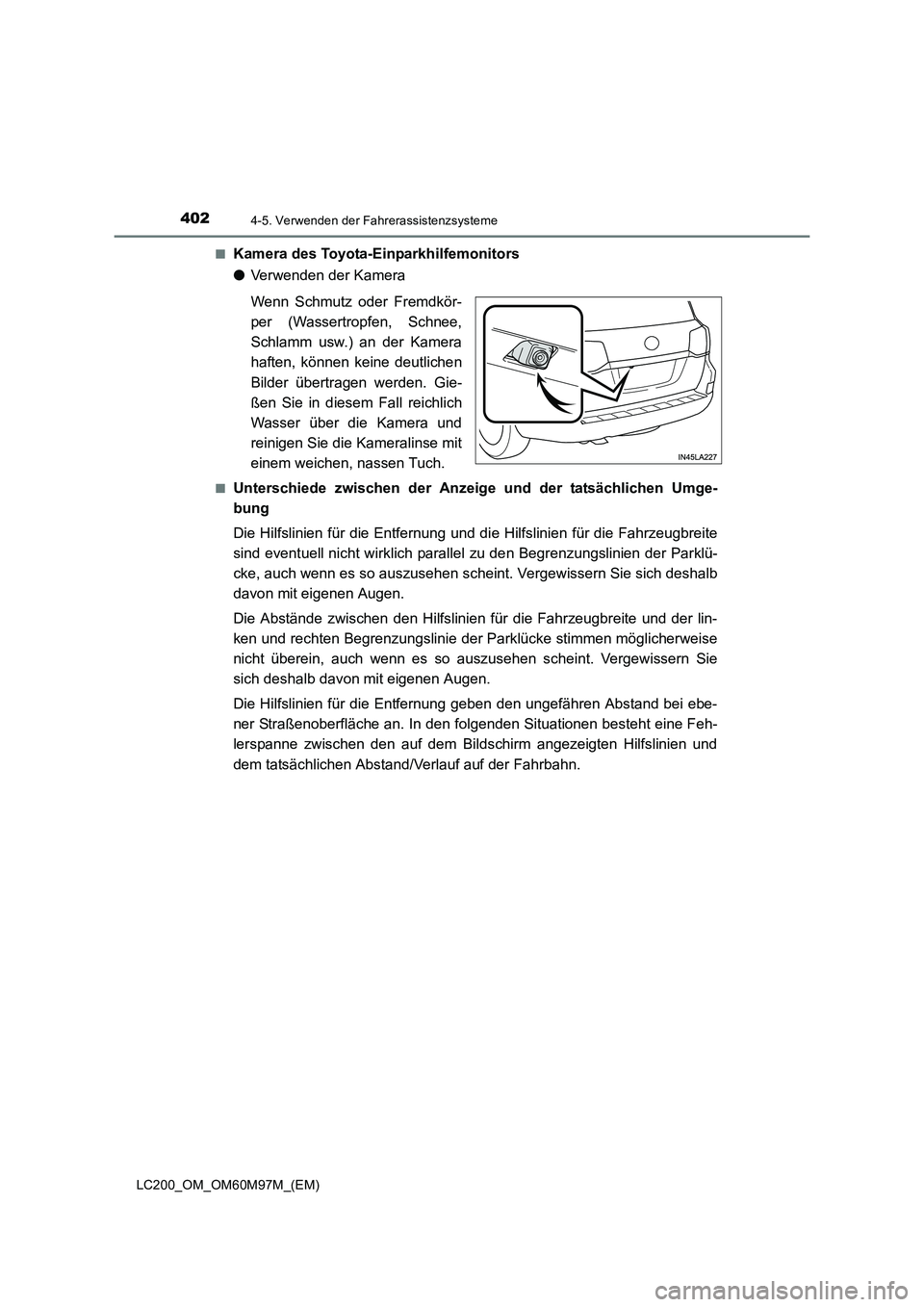

4024-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■
Kamera des Toyota-Einparkhilfemonitors
●
Verwenden der Kamera
Wenn Schmutz oder Fremdkör-
per (Wassertropfen, Schnee,
Schlamm usw.) an der Kamera
haften, können keine deutlichen
Bilder übertragen werden. Gie-
ßen Sie in diesem Fall reichlich
Wasser über die Kamera und
reinigen Sie die Kameralinse mit
einem weichen, nassen Tuch.
■Unterschiede zwischen der Anze ige und der tatsächlichen Umge-
bung
Die Hilfslinien für die Entfernung und di e Hilfslinien für die Fahrzeugbreite
sind eventuell nicht wirklich parallel zu den Begrenzungslinien der Parklü-
cke, auch wenn es so auszusehen scheint. Vergewissern Sie sich deshalb
davon mit eigenen Augen.
Die Abstände zwischen den Hilfslinien für die Fahrzeugbreite und der lin-
ken und rechten Begrenzungslinie der Parklücke stimmen möglicherweise
nicht überein, auch wenn es so auszusehen scheint. Vergewissern Sie
sich deshalb davon mit eigenen Augen.
Die Hilfslinien für die Entfernung geben den ungefähren Abstand bei ebe-
ner Straßenoberfläche an. In den folgenden Situationen besteht eine Feh-
lerspanne zwischen den auf dem Bildschirm angezeigten Hilfslinien und
dem tatsächlichen Abstand/Verlauf auf der Fahrbahn.

4034-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)
●Wenn sich direkt hinter dem Fahrzeug eine steile Steigung befindet
Die Hilfslinien für die Entfernung
scheinen näher am Fahrzeug zu
liegen, als es tatsächlich der Fall
ist. Aus diesem Grund erschei-
nen Objekte weiter entfernt, als
sie es tatsächlich sind. Es
besteht wiederum eine Fehler-
spanne zwischen den Hilfslinien
und dem tatsächlichen Abstand/
Verlauf auf der Fahrbahn.
● Wenn sich direkt hinter dem Fahrzeug eine starkes Gefälle befindet
Die Hilfslinien für die Entfernung
scheinen weiter entfernt vom
Fahrzeug zu liegen, als es tat-
sächlich der Fall ist. Aus diesem
Grund erscheinen Objekte
näher, als sie es tatsächlich
sind. Es besteht wiederum eine
Fehlerspanne zwischen den
Hilfslinien und dem tatsächli-
chen Abstand/Verlauf auf der
Fahrbahn.

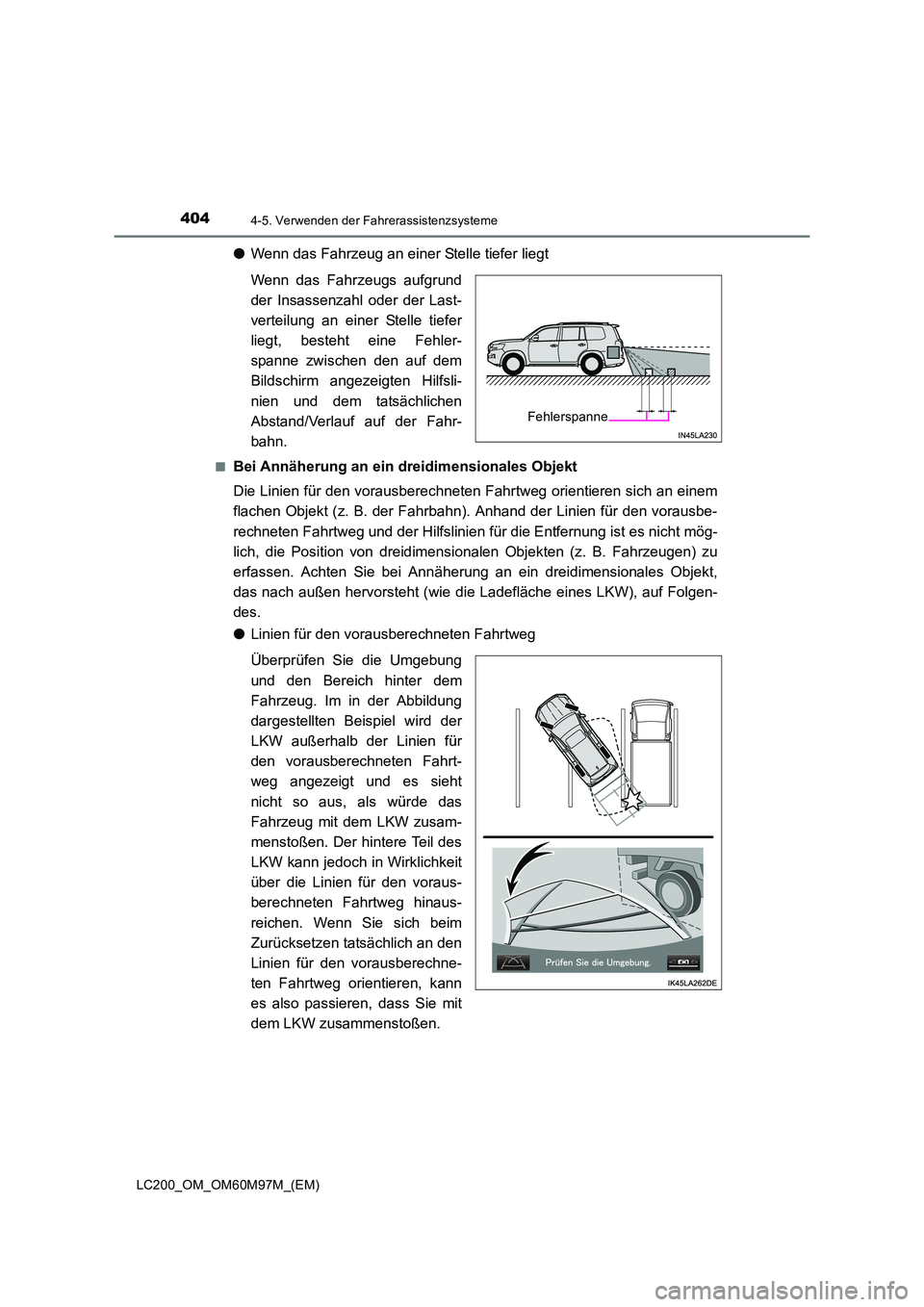

4044-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)
●Wenn das Fahrzeug an einer Stelle tiefer liegt
Wenn das Fahrzeugs aufgrund
der Insassenzahl oder der Last-
verteilung an einer Stelle tiefer
liegt, besteht eine Fehler-
spanne zwischen den auf dem
Bildschirm angezeigten Hilfsli-
nien und dem tatsächlichen
Abstand/Verlauf auf der Fahr-
bahn.
■Bei Annäherung an ein dreidimensionales Objekt
Die Linien für den vorausberechneten F ahrtweg orientieren sich an einem
flachen Objekt (z. B. der Fahrbahn). Anhand der Linien für den vorausbe-
rechneten Fahrtweg und der Hilfslinien für die Entfernung ist es nicht mög-
lich, die Position von dreidimensi onalen Objekten (z. B. Fahrzeugen) zu
erfassen. Achten Sie bei Annäherung an ein dreidimensionales Objekt,
das nach außen hervorsteht (wie die Ladefläche eines LKW), auf Folgen-
des.
● Linien für den vorausberechneten Fahrtweg
Überprüfen Sie die Umgebung
und den Bereich hinter dem
Fahrzeug. Im in der Abbildung
dargestellten Beispiel wird der
LKW außerhalb der Linien für
den vorausberechneten Fahrt-
weg angezeigt und es sieht
nicht so aus, als würde das
Fahrzeug mit dem LKW zusam-
menstoßen. Der hintere Teil des
LKW kann jedoch in Wirklichkeit
über die Linien für den voraus-
berechneten Fahrtweg hinaus-
reichen. Wenn Sie sich beim
Zurücksetzen tatsächlich an den
Linien für den vorausberechne-
ten Fahrtweg orientieren, kann
es also passieren, dass Sie mit
dem LKW zusammenstoßen.
Fehlerspanne

4054-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)
●Hilfslinien für die Entfernung
Überprüfen Sie die Umgebung
und den Bereich hinter dem
Fahrzeug. Auf dem Bildschirm
scheint der LKW an Punkt
geparkt zu sein. In Wirklichkeit
stoßen Sie jedoch bereits mit
dem LKW zusammen, wenn Sie
nur bis zum Punkt zurück-
setzen. Auf dem Bildschirm
scheint am nächsten zu lie-
gen und am weitesten ent-
fernt zu sein. In Wirklichkeit ist
der Abstand zu und
jedoch gleich und ist weiter
entfernt als und .
2
1
1
3
13
2
13

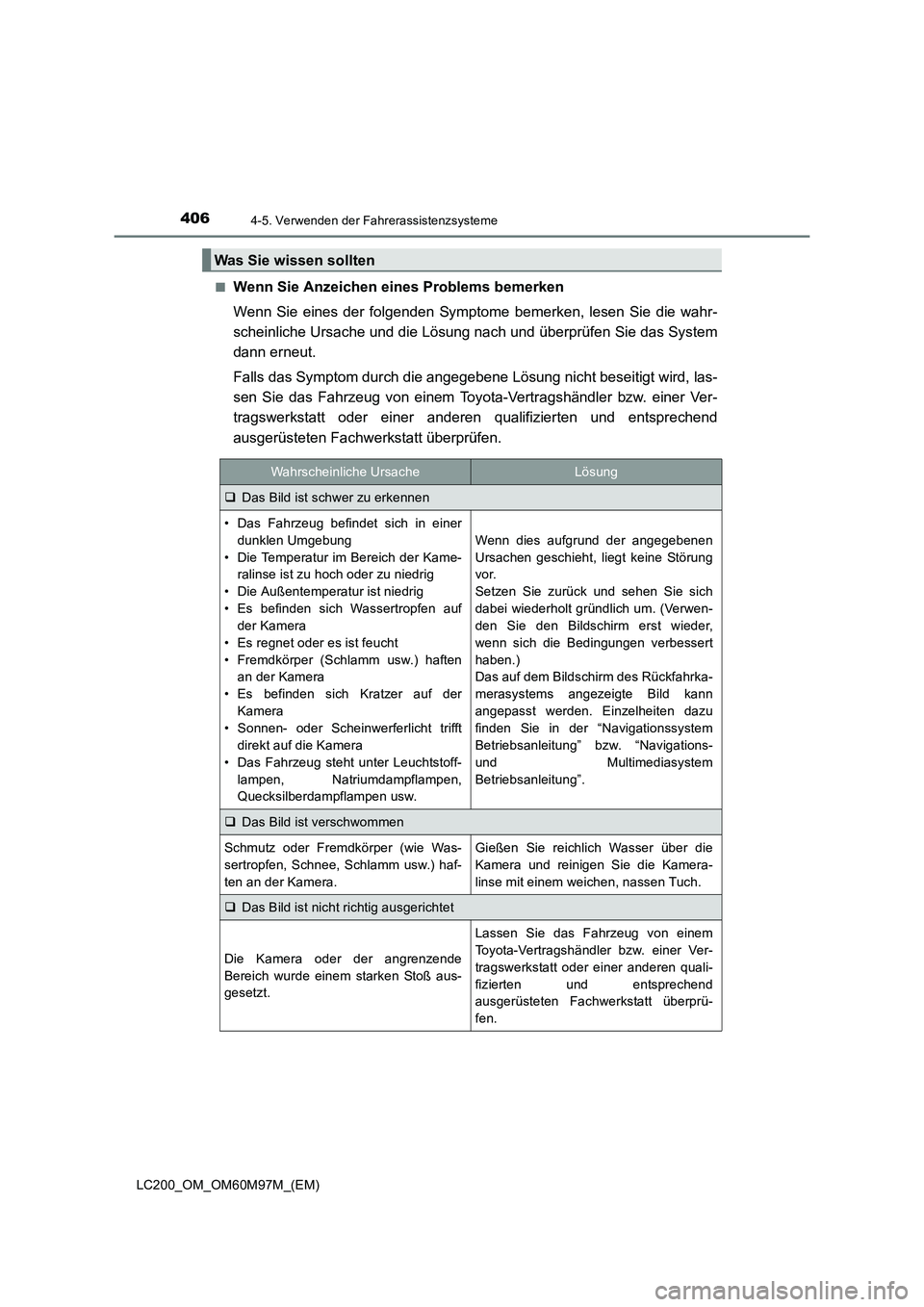

4064-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■
Wenn Sie Anzeichen eines Problems bemerken
Wenn Sie eines der folgenden Symptome bemerken, lesen Sie die wahr-
scheinliche Ursache und die Lösung nach und überprüfen Sie das System
dann erneut.
Falls das Symptom durch die angegebene Lösung nicht beseitigt wird, las-
sen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Was Sie wissen sollten
Wahrscheinliche UrsacheLösung
‰
Das Bild ist schwer zu erkennen
• Das Fahrzeug befindet sich in einer
dunklen Umgebung
• Die Temperatur im Bereich der Kame- ralinse ist zu hoch oder zu niedrig
• Die Außentemperatur ist niedrig
• Es befinden sich Wassertropfen auf der Kamera
• Es regnet oder es ist feucht
• Fremdkörper (Schlamm usw.) haften an der Kamera
• Es befinden sich Kratzer auf der Kamera
• Sonnen- oder Scheinwerferlicht trifft direkt auf die Kamera
• Das Fahrzeug steht unter Leuchtstoff- lampen, Natriumdampflampen,
Quecksilberdampflampen usw.
Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung
vor.
Setzen Sie zurück und sehen Sie sich
dabei wiederholt gründlich um. (Verwen-
den Sie den Bildschirm erst wieder,
wenn sich die Bedingungen verbessert
haben.)
Das auf dem Bildschirm des Rückfahrka-
merasystems angezeigte Bild kann
angepasst werden. Einzelheiten dazu
finden Sie in der “Navigationssystem
Betriebsanleitung” bzw. “Navigations-
und Multimediasystem
Betriebsanleitung”.
‰ Das Bild ist verschwommen
Schmutz oder Fremdkörper (wie Was-
sertropfen, Schnee, Schlamm usw.) haf-
ten an der Kamera.Gießen Sie reichlich Wasser über die
Kamera und reinigen Sie die Kamera-
linse mit einem weichen, nassen Tuch.
‰Das Bild ist nicht richtig ausgerichtet
Die Kamera oder der angrenzende
Bereich wurde einem starken Stoß aus-
gesetzt.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen quali-
fizierten und entsprechend
ausgerüsteten Fachwerkstatt überprü-
fen.

4074-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)
Wahrscheinliche UrsacheLösung
‰Die Hilfslinien liegen völlig falsch
Die Kameraposition ist nicht richtig aus-
gerichtet.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen quali-
fizierten und entsprechend
ausgerüsteten Fachwerkstatt überprü-
fen.
• Das Fahrzeug steht nicht gerade (auf-
grund schwerer Beladung, geringen
Reifendrucks wegen einer Reifen-
panne usw.)
• Das Fahrzeug befindet sich an einem Hang.Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung
vor.
Setzen Sie zurück und sehen Sie sich
dabei wiederholt gründlich um.
‰ Die Linien für den vorausberechneten Fahrtweg bewegen sich, obwohl sich das
Lenkrad in Geradeausstellung befindet
Es liegt eine Störung der vom Lenksen-
sor ausgegebenen Signale vor.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen quali-
fizierten und entsprechend
ausgerüsteten Fachwerkstatt überprü-
fen.
‰Es werden keine Hilfslinien angezeigt
Die Heckklappe ist offen.
Schließen Sie die Heckklappe.
Wenn das Symptom dadurch nicht beho-
ben wird, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt überprüfen.

4084-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)
‰“System startet” wird angezeigt
• Die Batterie wurde aus- und wieder
eingebaut.
• Beim Wiedereinbau der Batterie wurde das Lenkrad bewegt.
• Die Batterie ist fast leer.
• Der Lenksensor wurde aus- und wie-
der eingebaut.
• Es liegt eine Störung der vom Lenk-
sensor ausgegebenen Signale vor.
Halten Sie das Fahrzeug an und drehen
Sie das Lenkrad bis zum Anschlag nach
links und rechts. (Wenn Sie “?” auf dem
Bildschirm wählen, wird die oben
genannte Vorgehensweise angezeigt.)
Wenn das Symptom dadurch nicht beho-
ben wird, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt überprüfen.
• Tippen Sie auf dem Bildschirm zurSysteminitialisierung auf die Taste “?”,
um die Vorgehensweise anzeigen zu
lassen.
