1853-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)

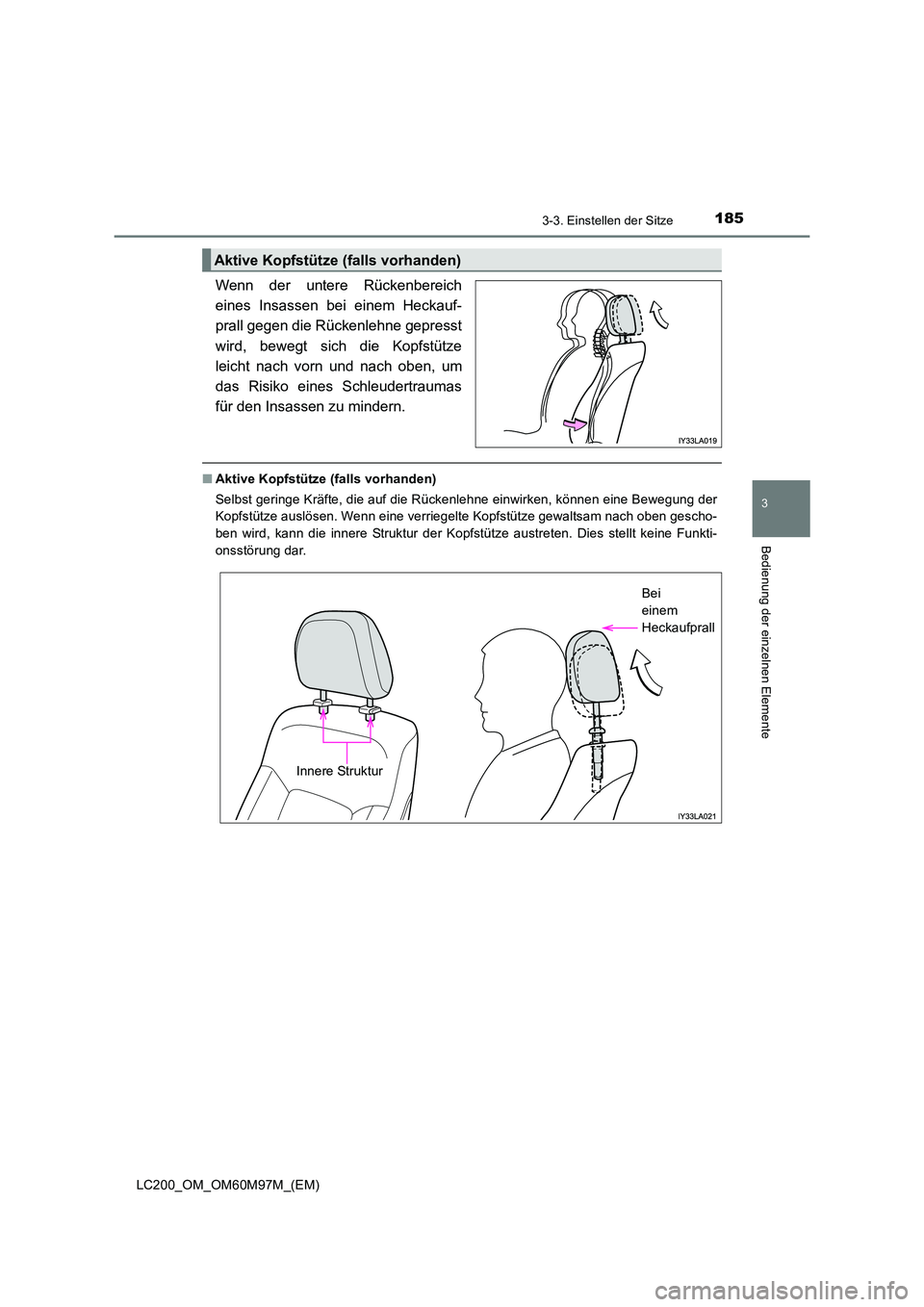

Wenn der untere Rückenbereich
eines Insassen bei einem Heckauf-
prall gegen die Rückenlehne gepresst
wird, bewegt sich die Kopfstütze
leicht nach vorn und nach oben, um
das Risiko eines Schleudertraumas
für den Insassen zu mindern.
■Aktive Kopfstütze (falls vorhanden)
Selbst geringe Kräfte, die auf die Rückenlehne einwirken, können eine Bewegung der
Kopfstütze auslösen. Wenn eine verriegelte Kopfstütze gewaltsam nach oben gescho-
ben wird, kann die innere Struktur der Kopfstütze austreten. Dies stellt keine Funkti-
onsstörung dar.
Aktive Kopfstütze (falls vorhanden)
Innere Struktur Bei
einem
Heckaufprall

1863-3. Einstellen der Sitze
LC200_OM_OM60M97M_(EM)

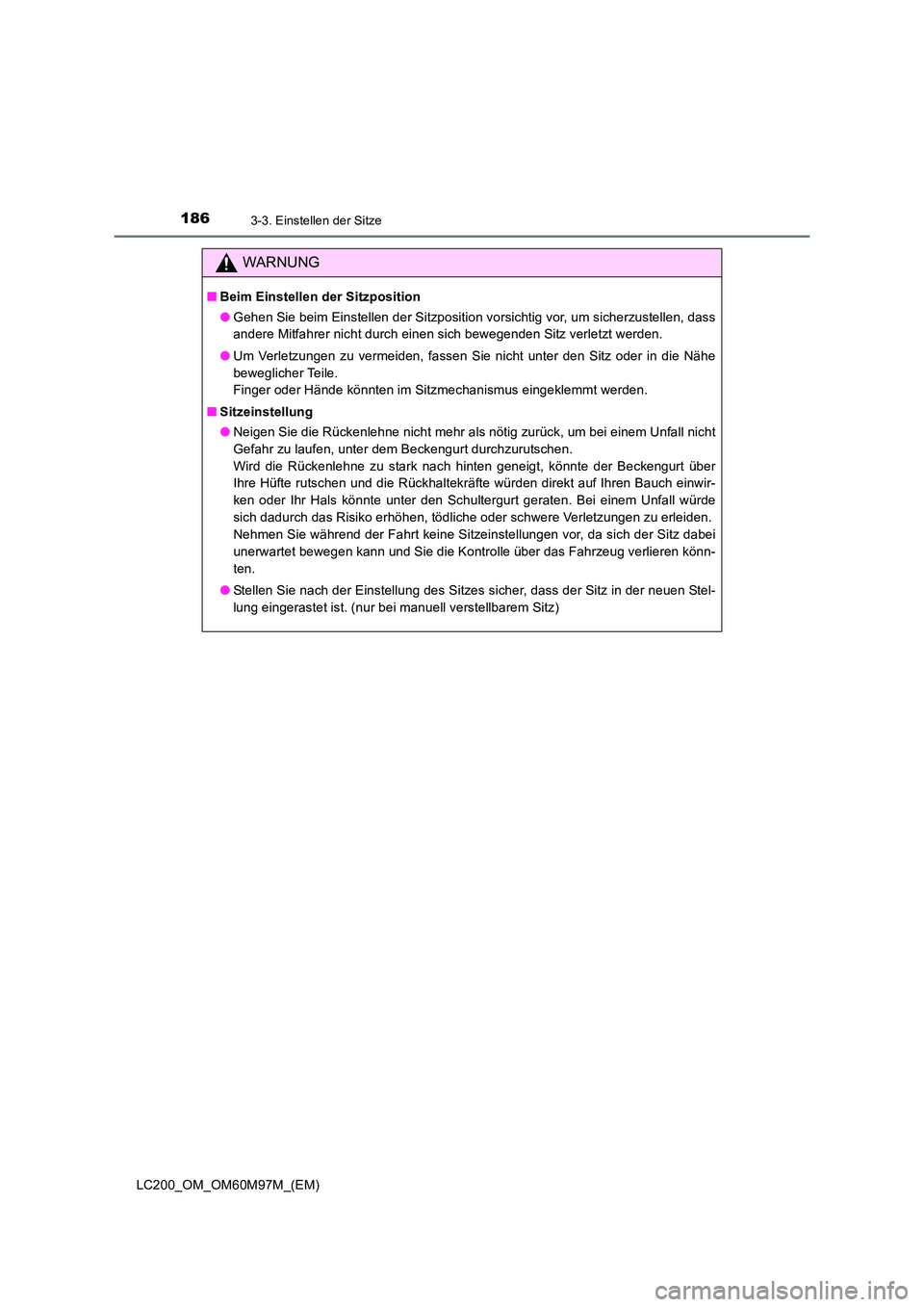

WARNUNG
■Beim Einstellen der Sitzposition
●Gehen Sie beim Einstellen der Sitzposition vorsichtig vor, um sicherzustellen, dass
andere Mitfahrer nicht durch einen sich bewegenden Sitz verletzt werden.
● Um Verletzungen zu vermeiden, fassen Sie nicht unter den Sitz oder in die Nähe
beweglicher Teile.
Finger oder Hände könnten im Sitzmechanismus eingeklemmt werden.
■ Sitzeinstellung
●Neigen Sie die Rückenlehne nicht mehr als nötig zurück, um bei einem Unfall nicht
Gefahr zu laufen, unter dem Beckengurt durchzurutschen.
Wird die Rückenlehne zu stark nach hinten geneigt, könnte der Beckengurt über
Ihre Hüfte rutschen und die Rückhaltekräfte würden direkt auf Ihren Bauch einwir-
ken oder Ihr Hals könnte unter den Schultergurt geraten. Bei einem Unfall würde
sich dadurch das Risiko erhöhen, tödliche oder schwere Verletzungen zu erleiden.
Nehmen Sie während der Fahrt keine Sitzeinstellungen vor, da sich der Sitz dabei
unerwartet bewegen kann und Sie die Kontrolle über das Fahrzeug verlieren könn-
ten.
● Stellen Sie nach der Einstellung des Sitzes sicher, dass der Sitz in der neuen Stel-
lung eingerastet ist. (nur bei manuell verstellbarem Sitz)

187
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)

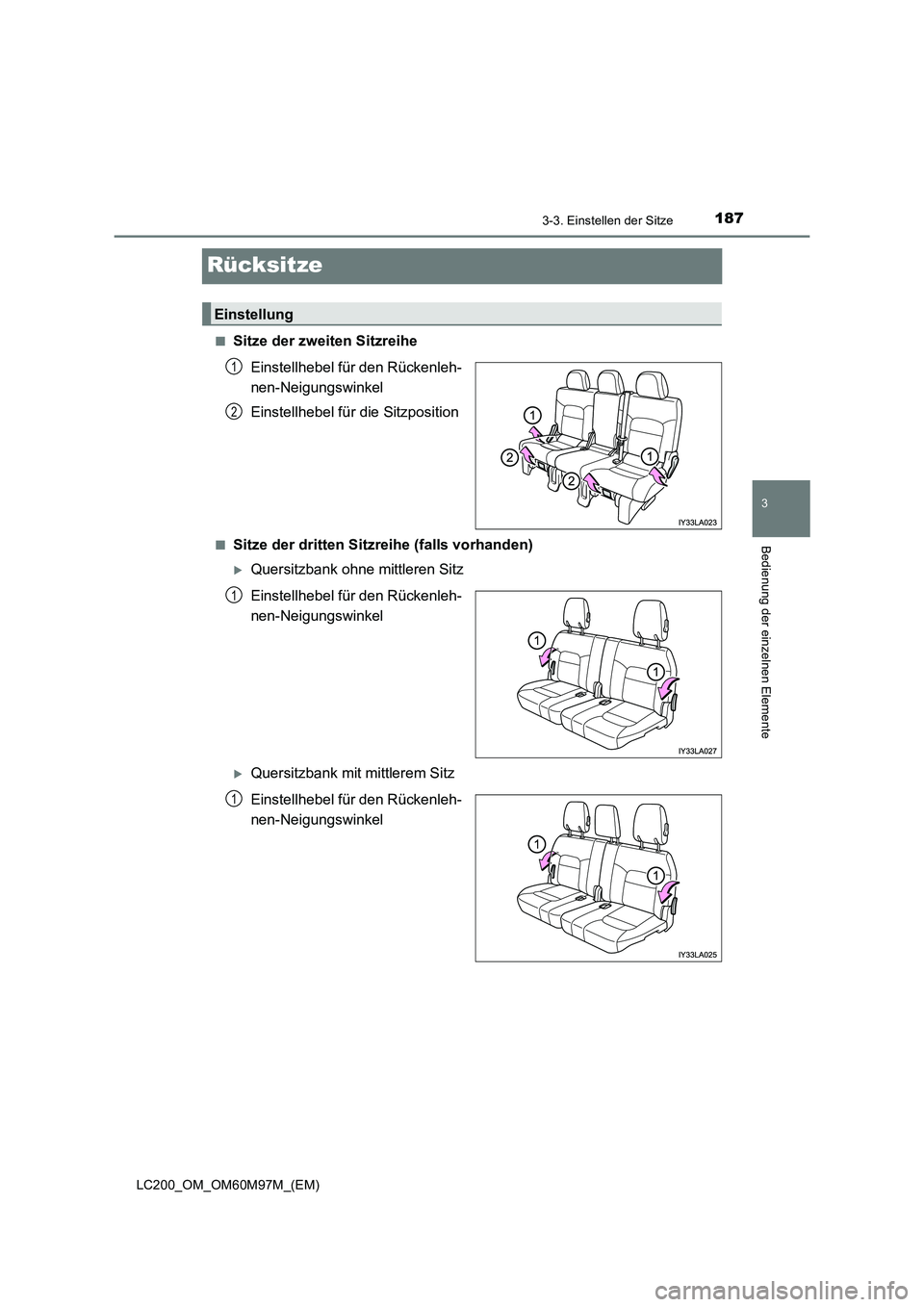

Rücksitze
■Sitze der zweiten SitzreiheEinstellhebel für den Rückenleh-
nen-Neigungswinkel
Einstellhebel für die Sitzposition
■Sitze der dritten Sitzreihe (falls vorhanden)
XQuersitzbank ohne mittleren Sitz
Einstellhebel für den Rückenleh-
nen-Neigungswinkel
XQuersitzbank mit mittlerem Sitz
Einstellhebel für den Rückenleh-
nen-Neigungswinkel
Einstellung
1
2
1
1

1883-3. Einstellen der Sitze
LC200_OM_OM60M97M_(EM)
XLängssitzbank

1893-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)
Fahrzeuge mit dritter Sitzreihe: Für einen leichteren Zugang zur dritten Sitz-
reihe führen Sie Schritt unter “Zusammenklappen der zweiten Sitzreihe”
(→ S. 190) durch.
■Vor dem Zusammenklappen der zweiten Sitzreihe
Verstauen Sie die Gurtschlösser
und senken Sie die Kopfstützen
bis zum Anschlag ab.
Führen Sie die äußeren Sicher-
heitsgurte durch die Gurthalte-
rungen und sichern Sie die
Gurtzungen.
Dadurch wird eine Beschädigung
des Schultergurts verhindert.
Vergewissern Sie sich vor Gebrauch
der Sicherheitsgurte, dass diese
sich nicht mehr in den Halterungen
befinden.
Fahrzeuge mit Fond-Entertain-
ment-System: Bringen Sie die
Display-Abdeckung für das
Fond-Entertainment-System an.
Zusammenklappen der zweiten Sitzreihe und Zugang zur dritten Sitz-
reihe
1
1
2
3

1903-3. Einstellen der Sitze
LC200_OM_OM60M97M_(EM)■

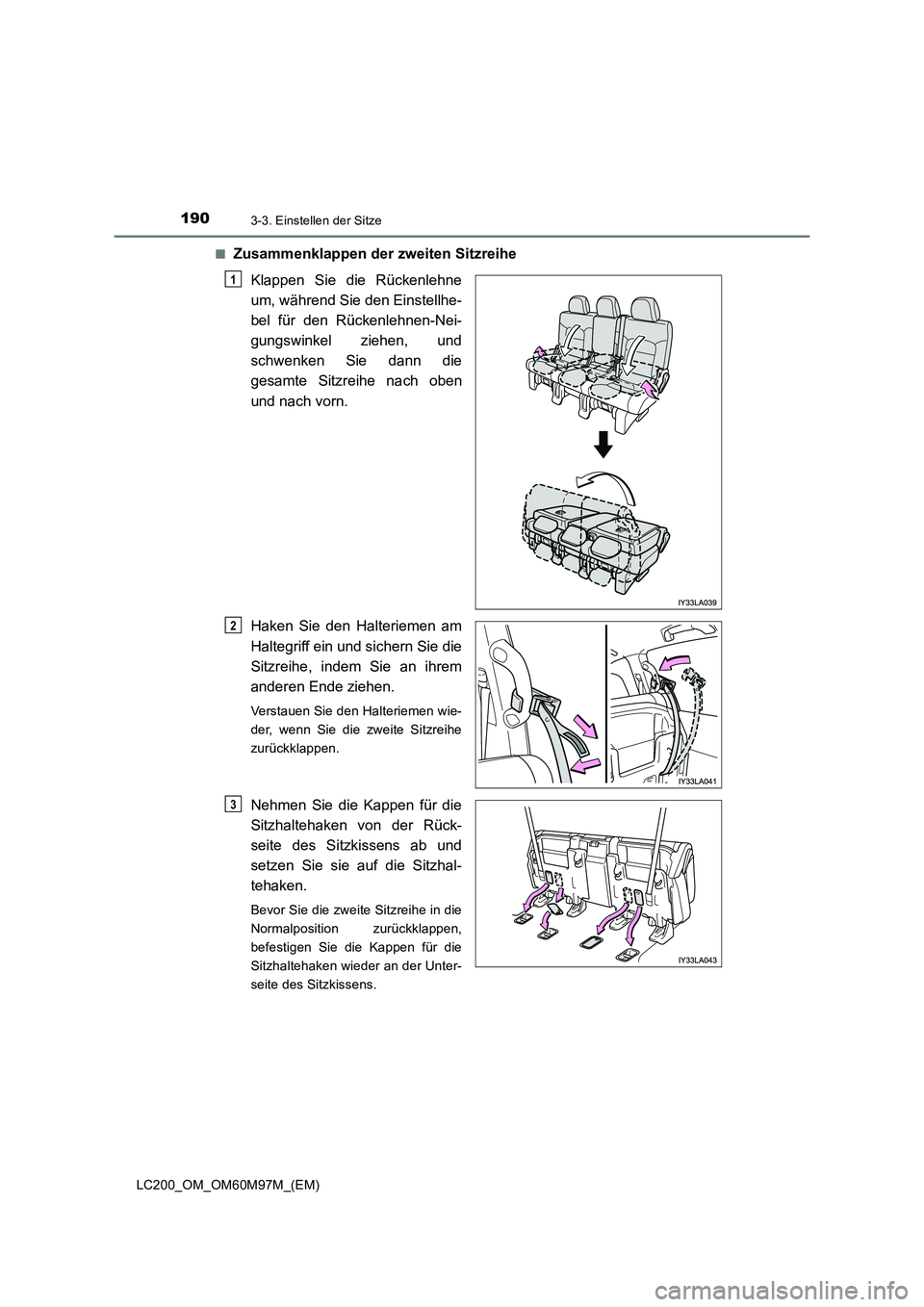

Zusammenklappen der zweiten Sitzreihe
Klappen Sie die Rückenlehne
um, während Sie den Einstellhe-
bel für den Rückenlehnen-Nei-
gungswinkel ziehen, und
schwenken Sie dann die
gesamte Sitzreihe nach oben
und nach vorn.
Haken Sie den Halteriemen am
Haltegriff ein und sichern Sie die
Sitzreihe, indem Sie an ihrem
anderen Ende ziehen.
Verstauen Sie den Halteriemen wie-
der, wenn Sie die zweite Sitzreihe
zurückklappen.
Nehmen Sie die Kappen für die
Sitzhaltehaken von der Rück-
seite des Sitzkissens ab und
setzen Sie sie auf die Sitzhal-
tehaken.
Bevor Sie die zweite Sitzreihe in die
Normalposition zurückklappen,
befestigen Sie die Kappen für die
Sitzhaltehaken wieder an der Unter-
seite des Sitzkissens.
1
2
3

1913-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)■

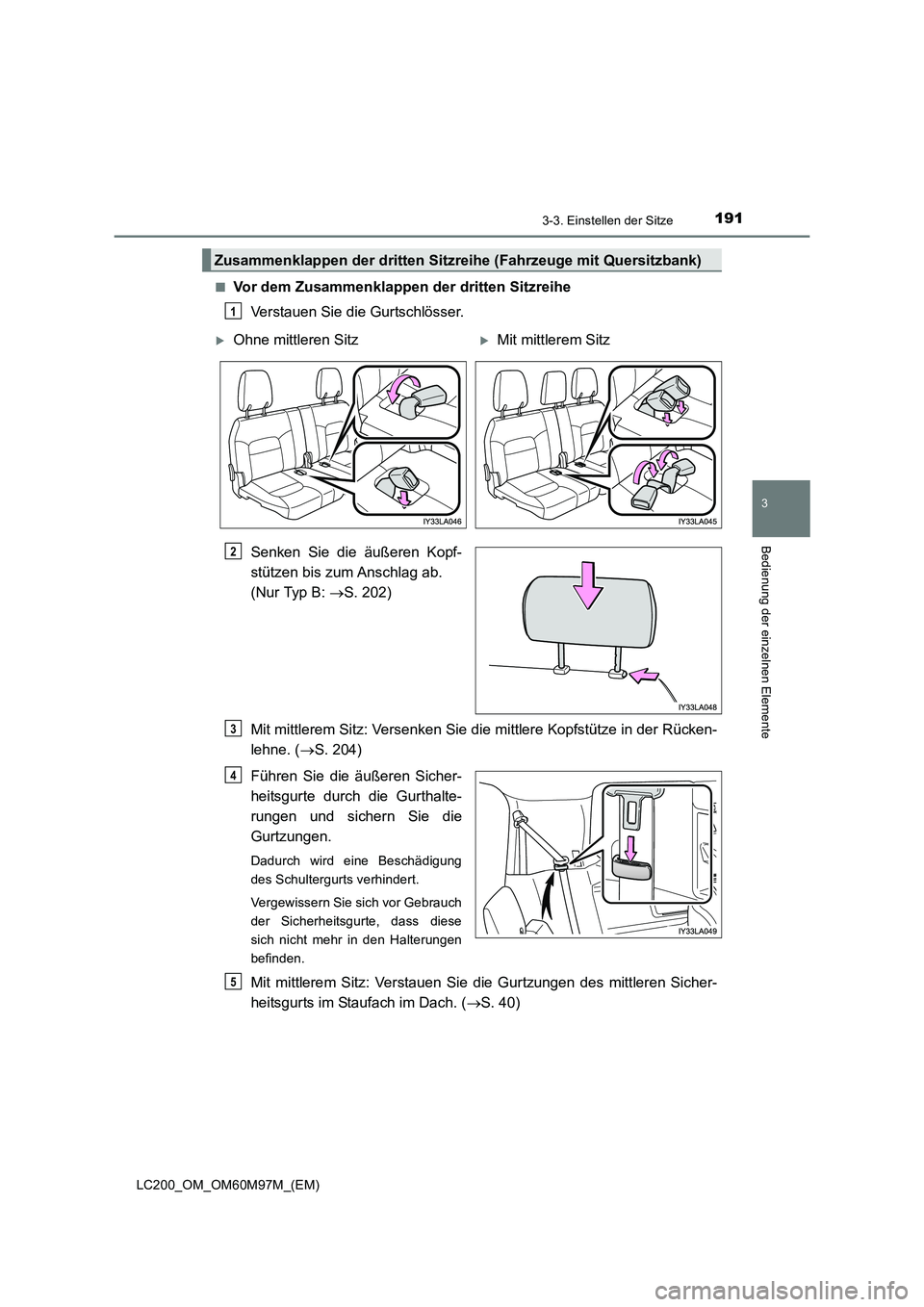

Vor dem Zusammenklappen der dritten Sitzreihe
Verstauen Sie die Gurtschlösser.
Senken Sie die äußeren Kopf-
stützen bis zum Anschlag ab.
(Nur Typ B: →S. 202)
Mit mittlerem Sitz: Versenken Sie die mittlere Kopfstütze in der Rücken-
lehne. ( →S. 204)
Führen Sie die äußeren Sicher-
heitsgurte durch die Gurthalte-
rungen und sichern Sie die
Gurtzungen.
Dadurch wird eine Beschädigung
des Schultergurts verhindert.
Vergewissern Sie sich vor Gebrauch
der Sicherheitsgurte, dass diese
sich nicht mehr in den Halterungen
befinden.
Mit mittlerem Sitz: Verstauen Sie die Gurtzungen des mittleren Sicher-
heitsgurts im Staufach im Dach. ( →S. 40)
Zusammenklappen der dritten Sitzreihe (Fahrzeuge mit Quersitzbank)
1
XOhne mittleren SitzXMit mittlerem Sitz
2
3
4
5

1923-3. Einstellen der Sitze
LC200_OM_OM60M97M_(EM)■

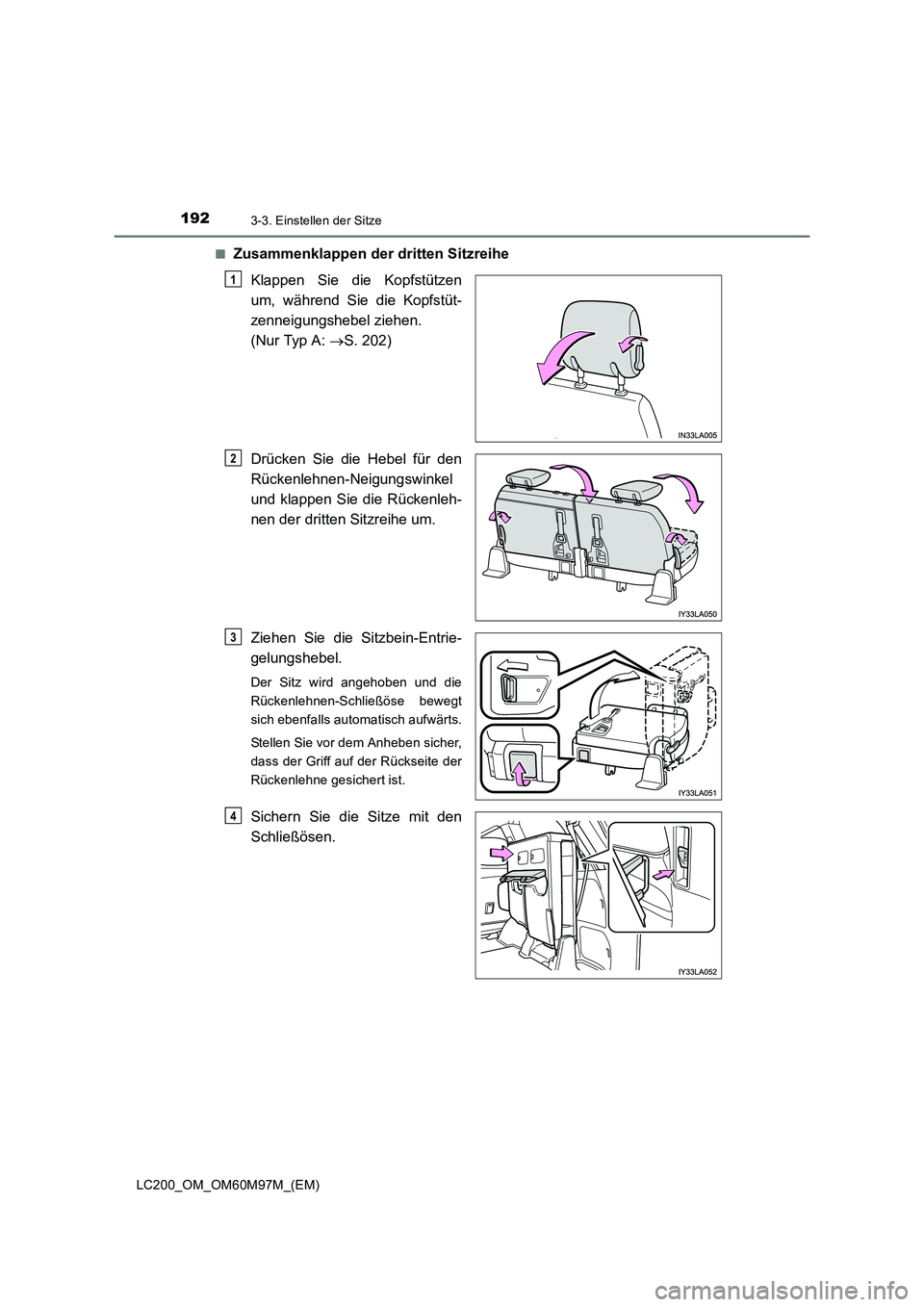

Zusammenklappen der dritten Sitzreihe
Klappen Sie die Kopfstützen
um, während Sie die Kopfstüt-
zenneigungshebel ziehen.
(Nur Typ A: →S. 202)
Drücken Sie die Hebel für den
Rückenlehnen-Neigungswinkel
und klappen Sie die Rückenleh-
nen der dritten Sitzreihe um.
Ziehen Sie die Sitzbein-Entrie-
gelungshebel.
Der Sitz wird angehoben und die
Rückenlehnen-Schließöse bewegt
sich ebenfalls automatisch aufwärts.
Stellen Sie vor dem Anheben sicher,
dass der Griff auf der Rückseite der
Rückenlehne gesichert ist.
Sichern Sie die Sitze mit den
Schließösen.
1
2
3
4
