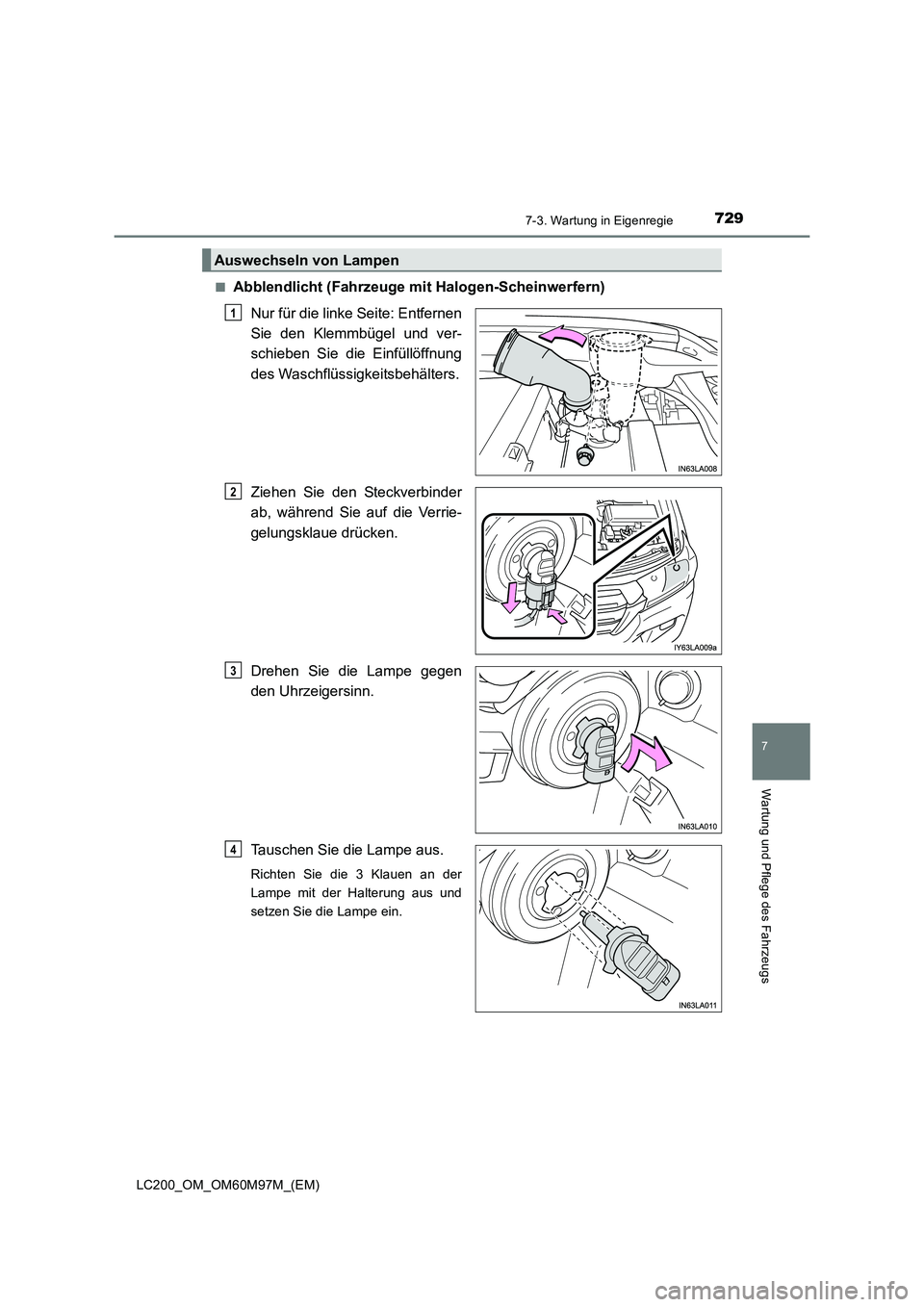

2015 TOYOTA LAND CRUISER Betriebsanleitungen (in German)

7297-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Abblendlicht (Fahrzeuge mit Halogen-Scheinwerfern)Nur für die linke Seite: Entfernen
Sie den Klemmbügel und ver-
schieben Sie die Einfüllöffnung
des Waschflüssigkeitsbehälters.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampe gegen
den Uhrzeigersinn.
Tauschen Sie die Lampe aus.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein.
Auswechseln von Lampen
1
2
3
4

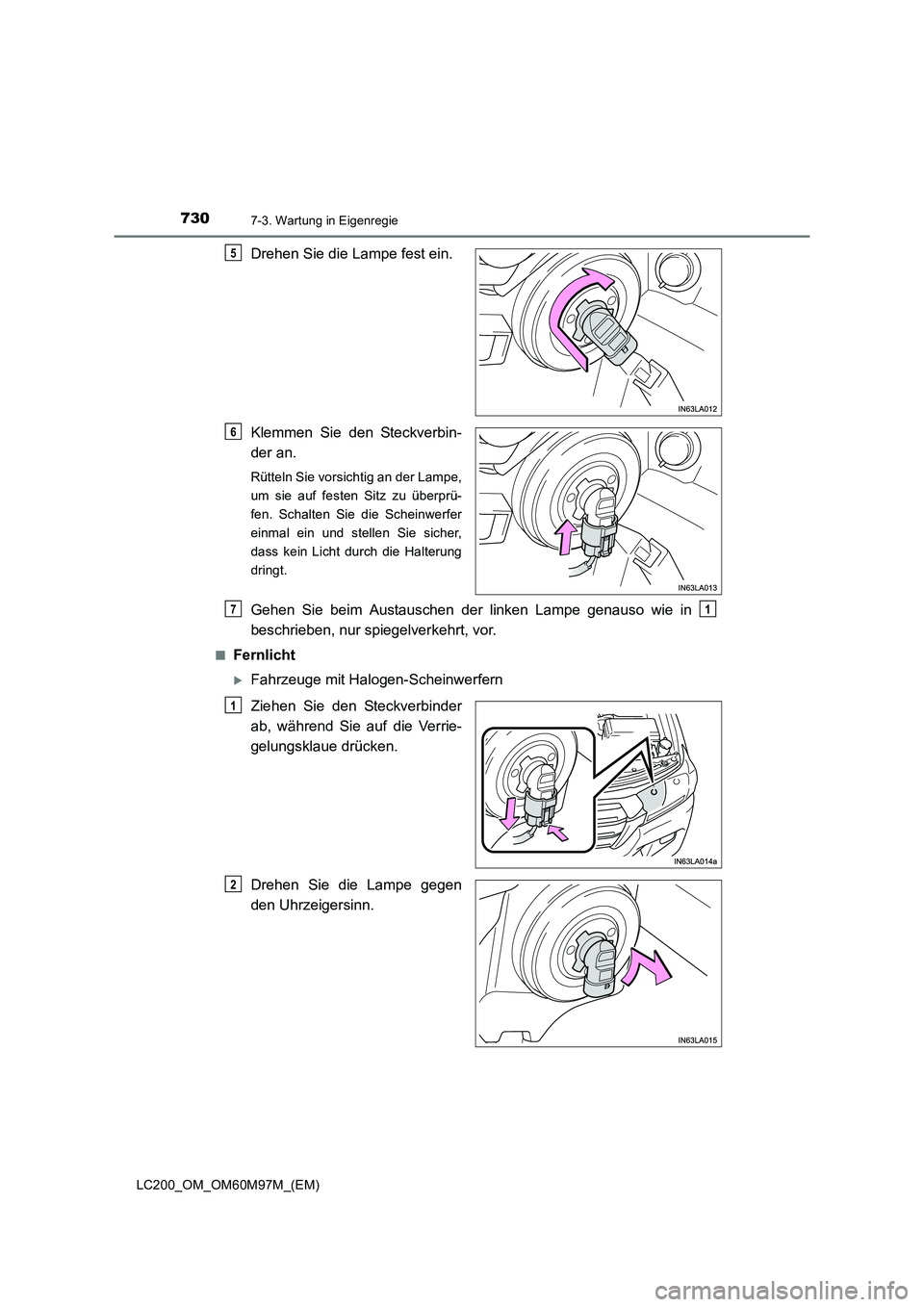

7307-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
Drehen Sie die Lampe fest ein.
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie vorsichtig an der Lampe,
um sie auf festen Sitz zu überprü-
fen. Schalten Sie die Scheinwerfer
einmal ein und stellen Sie sicher,
dass kein Licht durch die Halterung
dringt.
Gehen Sie beim Austauschen der linken Lampe genauso wie in
beschrieben, nur spiegelverkehrt, vor.
■Fernlicht
XFahrzeuge mit Halogen-Scheinwerfern
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampe gegen
den Uhrzeigersinn.
5
6
71
1
2

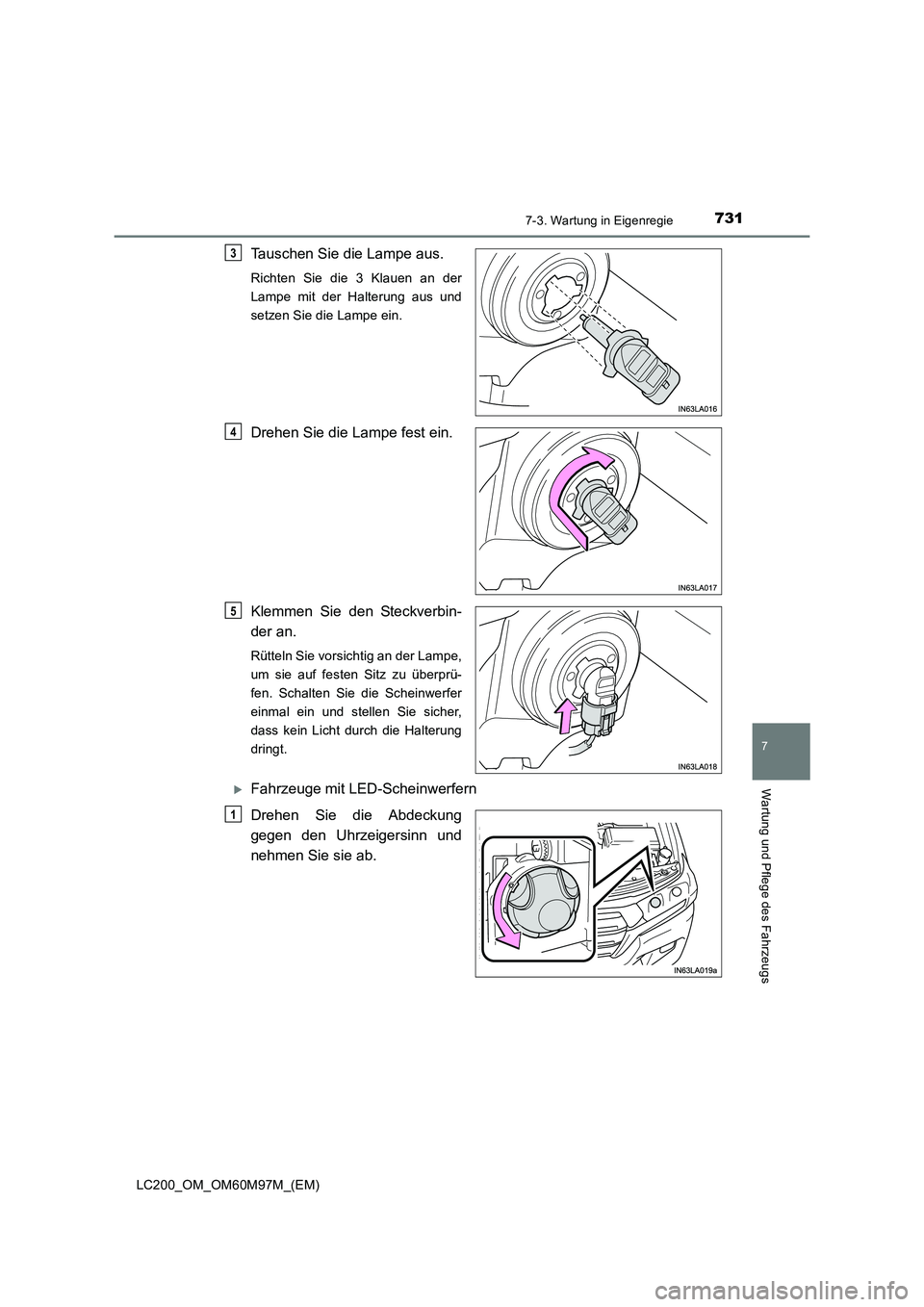

7317-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
Tauschen Sie die Lampe aus.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampe fest ein.
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie vorsichtig an der Lampe,
um sie auf festen Sitz zu überprü-
fen. Schalten Sie die Scheinwerfer
einmal ein und stellen Sie sicher,
dass kein Licht durch die Halterung
dringt.
XFahrzeuge mit LED-Scheinwerfern
Drehen Sie die Abdeckung
gegen den Uhrzeigersinn und
nehmen Sie sie ab.
3
4
5
1

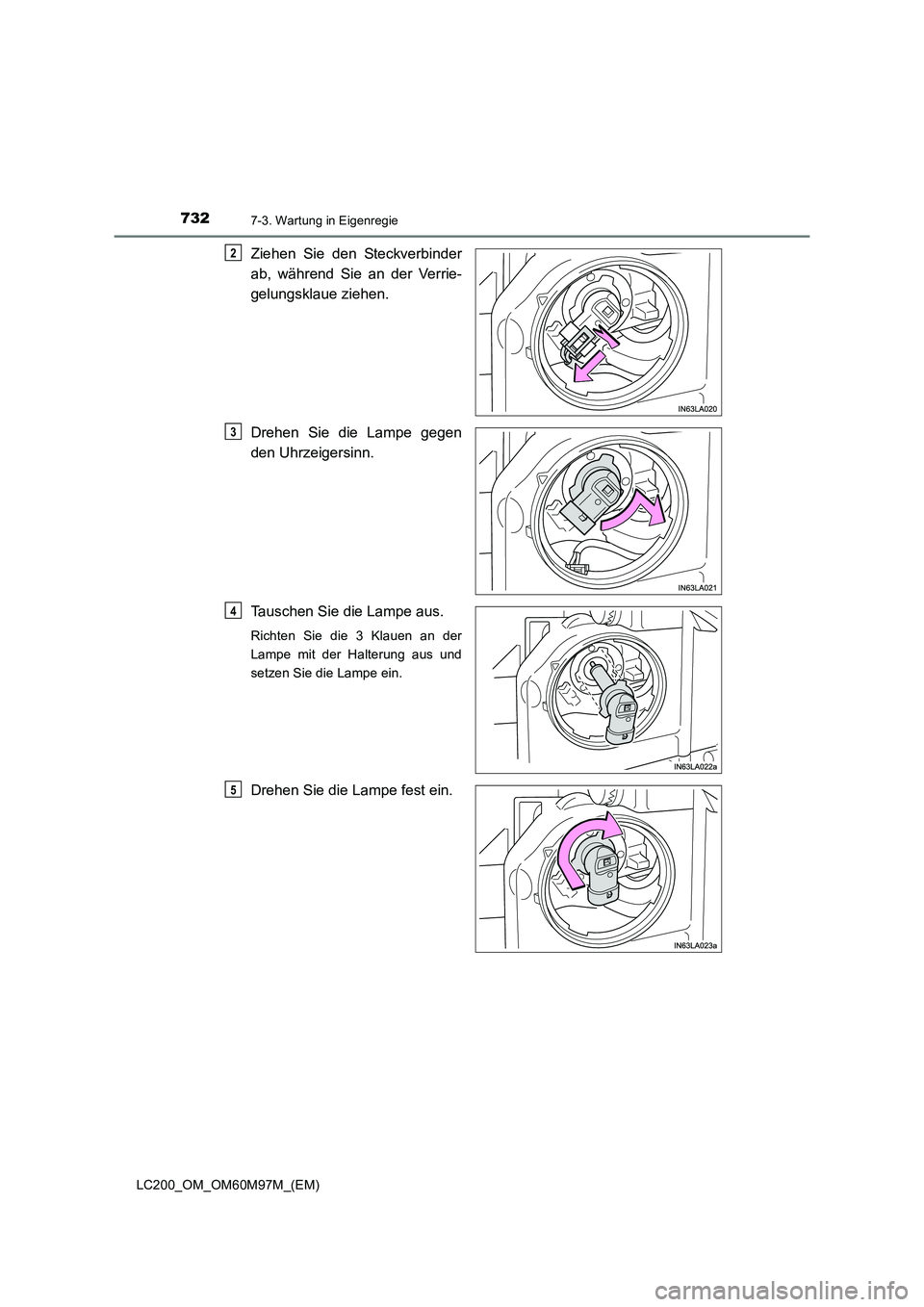

7327-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
Ziehen Sie den Steckverbinder
ab, während Sie an der Verrie-
gelungsklaue ziehen.
Drehen Sie die Lampe gegen
den Uhrzeigersinn.
Tauschen Sie die Lampe aus.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampe fest ein.
2
3
4
5

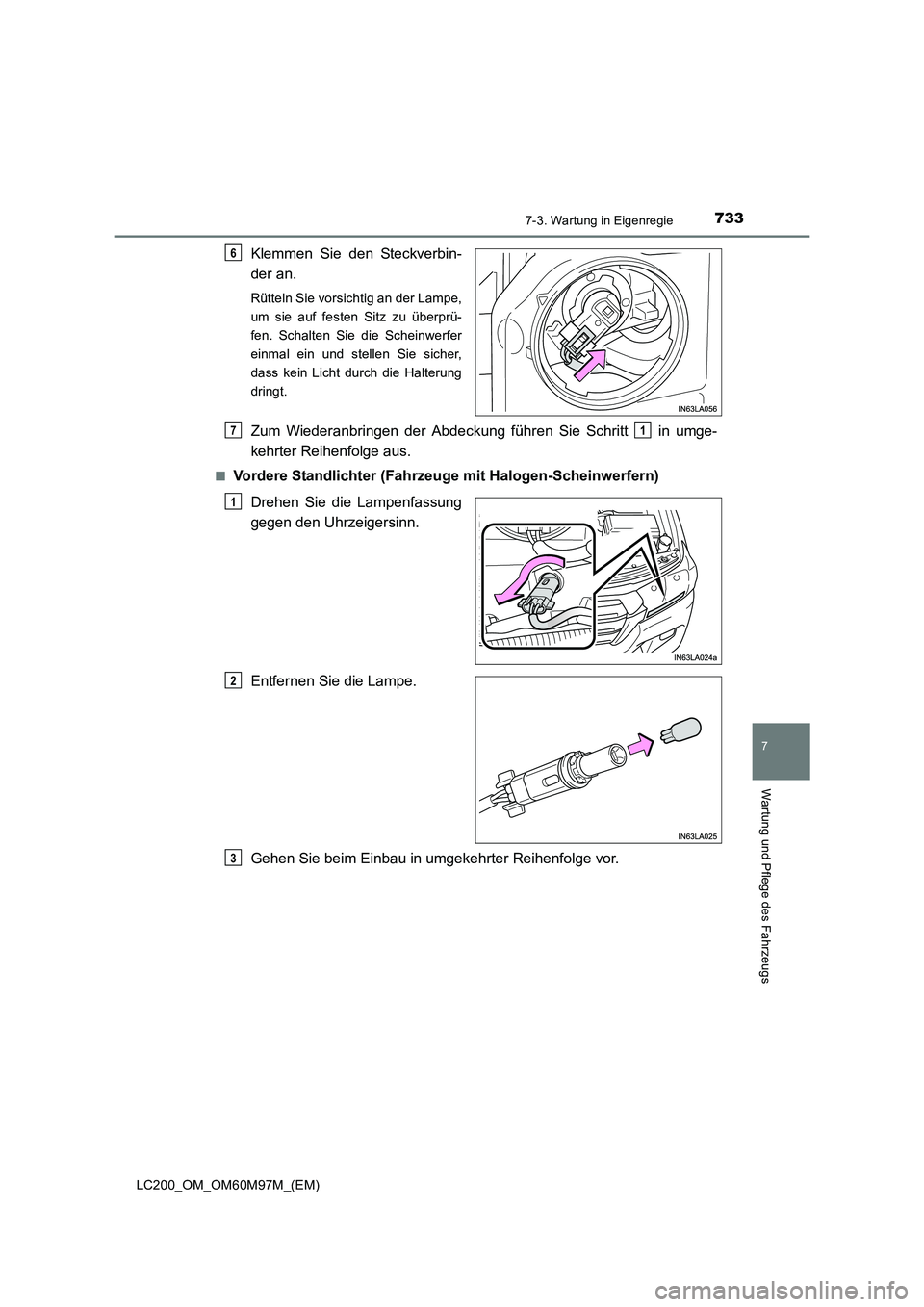

7337-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie vorsichtig an der Lampe,
um sie auf festen Sitz zu überprü-
fen. Schalten Sie die Scheinwerfer
einmal ein und stellen Sie sicher,
dass kein Licht durch die Halterung
dringt.
Zum Wiederanbringen der Abdeckung führen Sie Schritt in umge-
kehrter Reihenfolge aus.
■Vordere Standlichter (Fahrzeuge mit Halogen-Scheinwerfern)Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
6
71
1
2
3

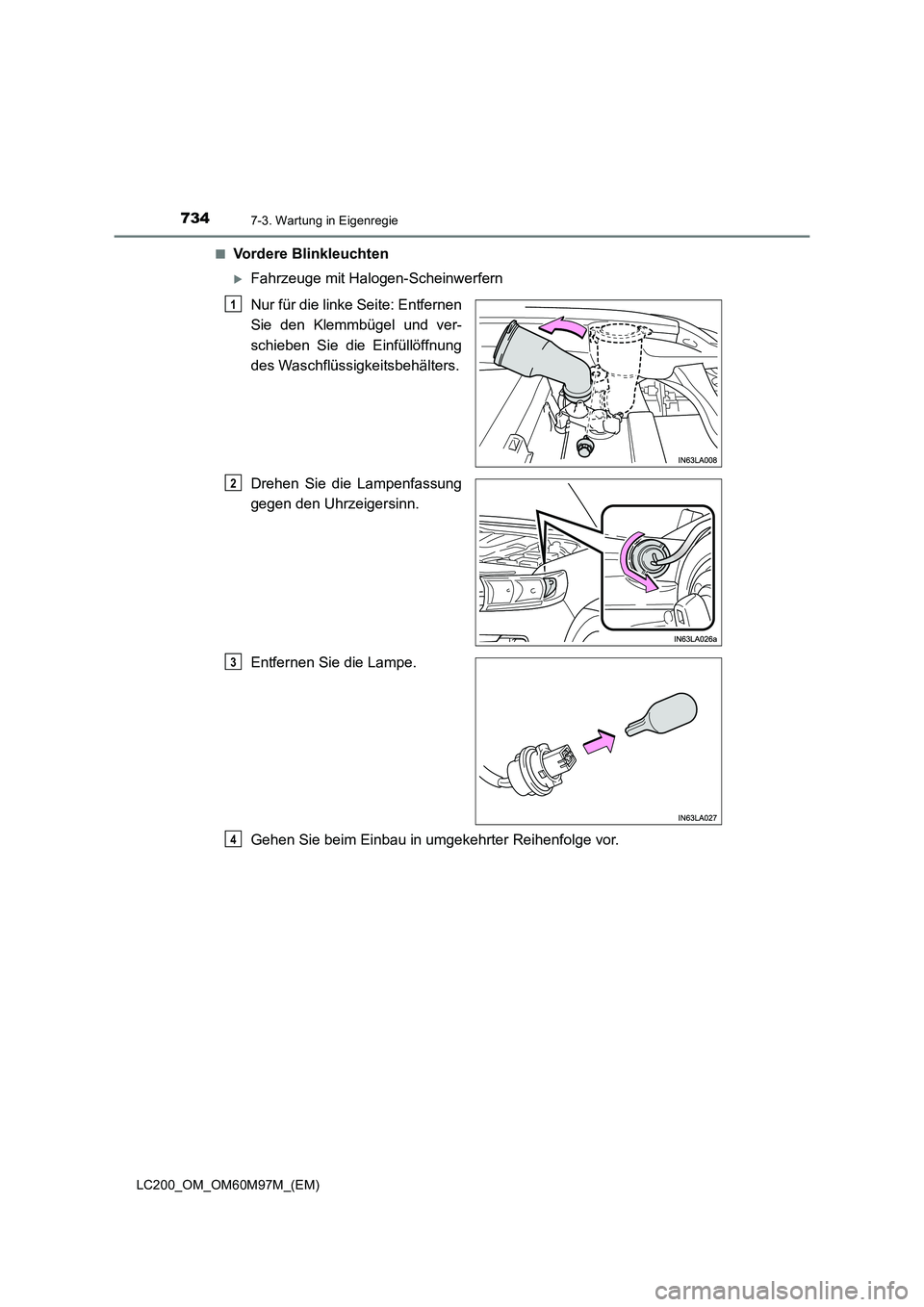

7347-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)■
Vordere Blinkleuchten
XFahrzeuge mit Halogen-Scheinwerfern
Nur für die linke Seite: Entfernen
Sie den Klemmbügel und ver-
schieben Sie die Einfüllöffnung
des Waschflüssigkeitsbehälters.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4

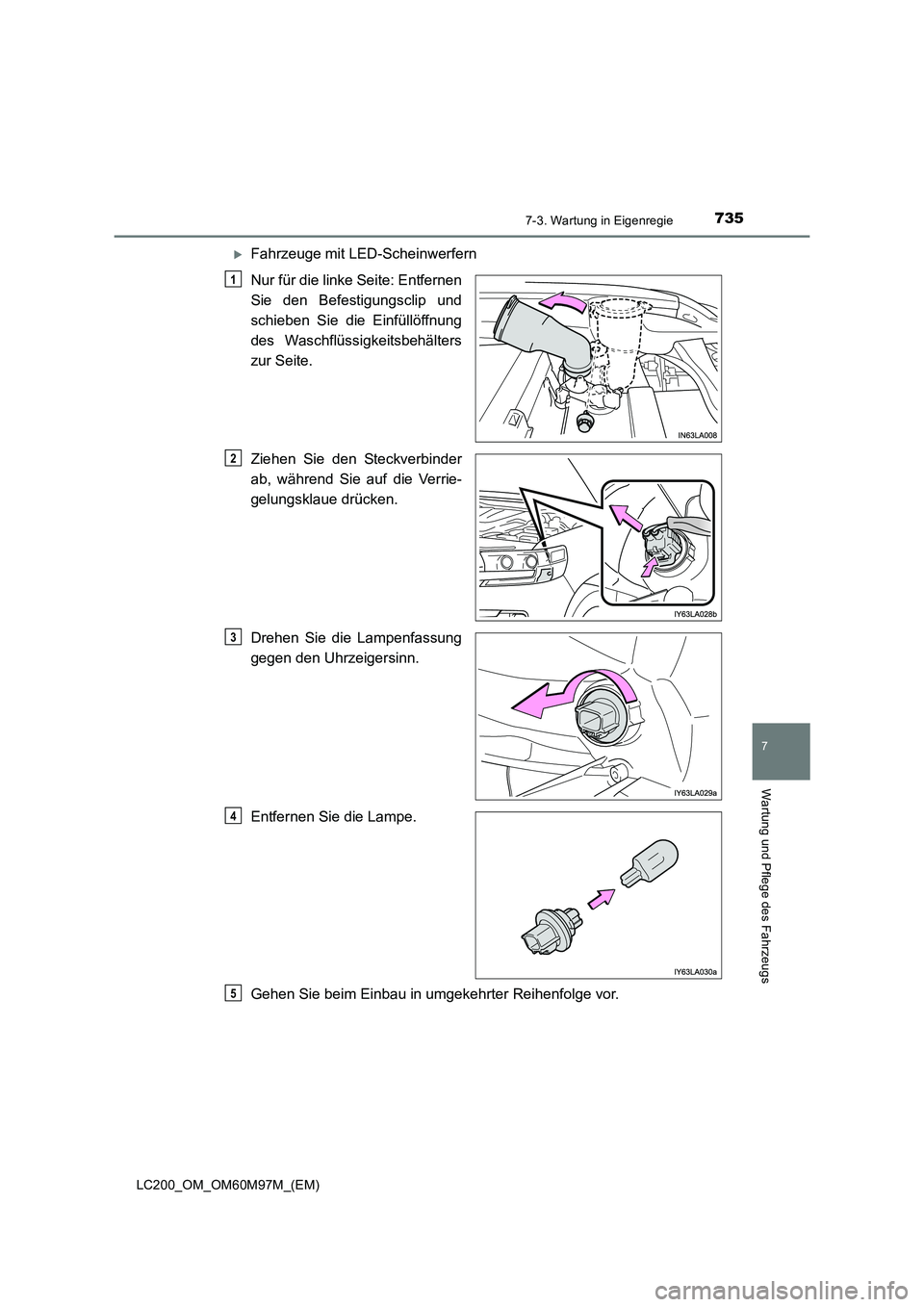

7357-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
XFahrzeuge mit LED-Scheinwerfern
Nur für die linke Seite: Entfernen
Sie den Befestigungsclip und
schieben Sie die Einfüllöffnung
des Waschflüssigkeitsbehälters
zur Seite.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4
5

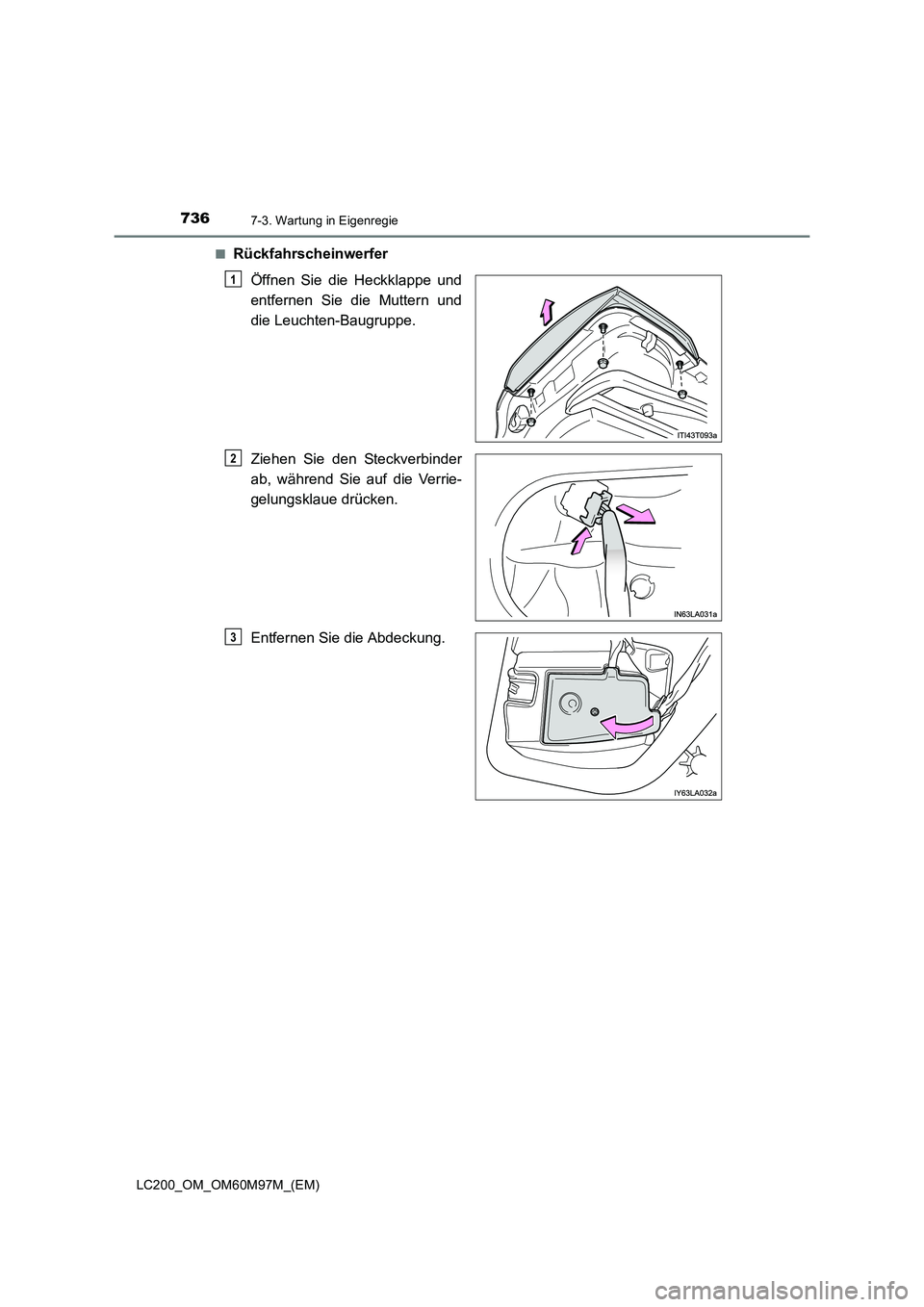

7367-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)■
Rückfahrscheinwerfer
Öffnen Sie die Heckklappe und
entfernen Sie die Muttern und
die Leuchten-Baugruppe.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Entfernen Sie die Abdeckung.
1
2
3
