Monitor retrovisore

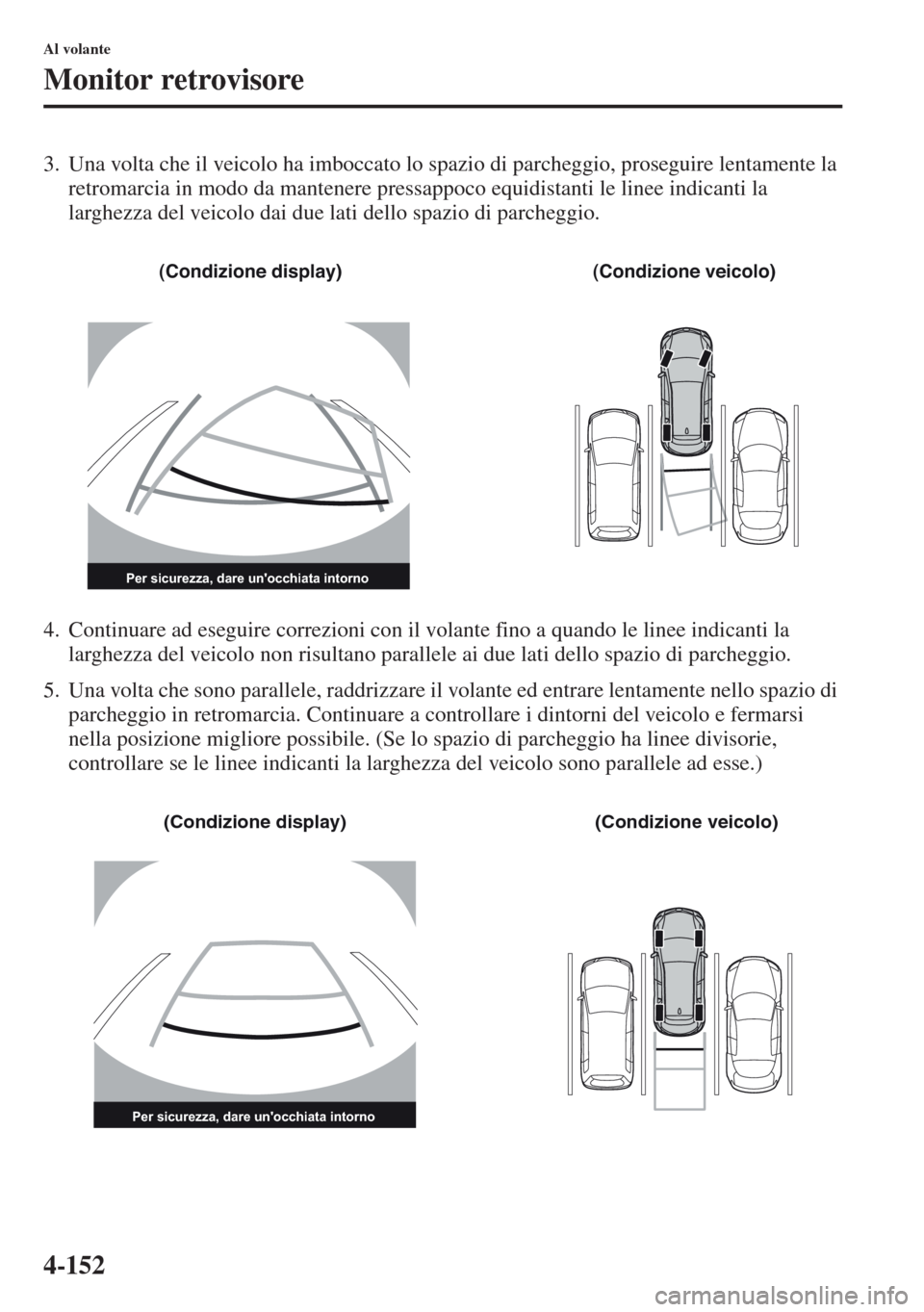

3. Una volta che il veicolo ha imboccato lo spazio di parcheggio, proseguire lentamente la
retromarcia in modo da mantenere pressappoco equidistanti le linee indicanti la
larghezza del veicolo dai due lati dello spazio di parcheggio.
4. Continuare ad eseguire correzioni con il volante fino a quando le linee indicanti la
larghezza del veicolo non risultano parallele ai due lati dello spazio di parcheggio.
5. Una volta che sono parallele, raddrizzare il volante ed entrare lentamente nello spazio di
parcheggio in retromarcia. Continuare a controllare i dintorni del veicolo e ferma
rsi
nella posizione migliore possibile. (Se lo spazio di parcheggio ha linee divisorie,
controllare se le linee indicanti la larghezza del veicolo sono parallele ad esse.)
Per sicurezza, dare un'occhiata intorno
(Condizione display) (Condizione veicolo)
Per sicurezza, dare un'occhiata intorno
(Condizione display) (Condizione veicolo)

4-153
Al volante
Monitor retrovisore
6. Quando la leva del cambio viene tolta dalla posizione R e messa in qualunque altra
posizione, lo schermo torna nel modo di visualizzazione precedente.
Tipo con visualizzazione linee di riferimento fisse
1. Mettere la leva del cambio in posizione R per commutare il display nel modo monitor
retrovisore.
NOTA
Dato che può esserci qualche differenza fra l'immagine visualizzata, come indicato
sotto, e le condizioni reali, verificare sempre con i propri occhi che l'area retrostante il
veicolo e l'area circostante siano totalmente sicure.

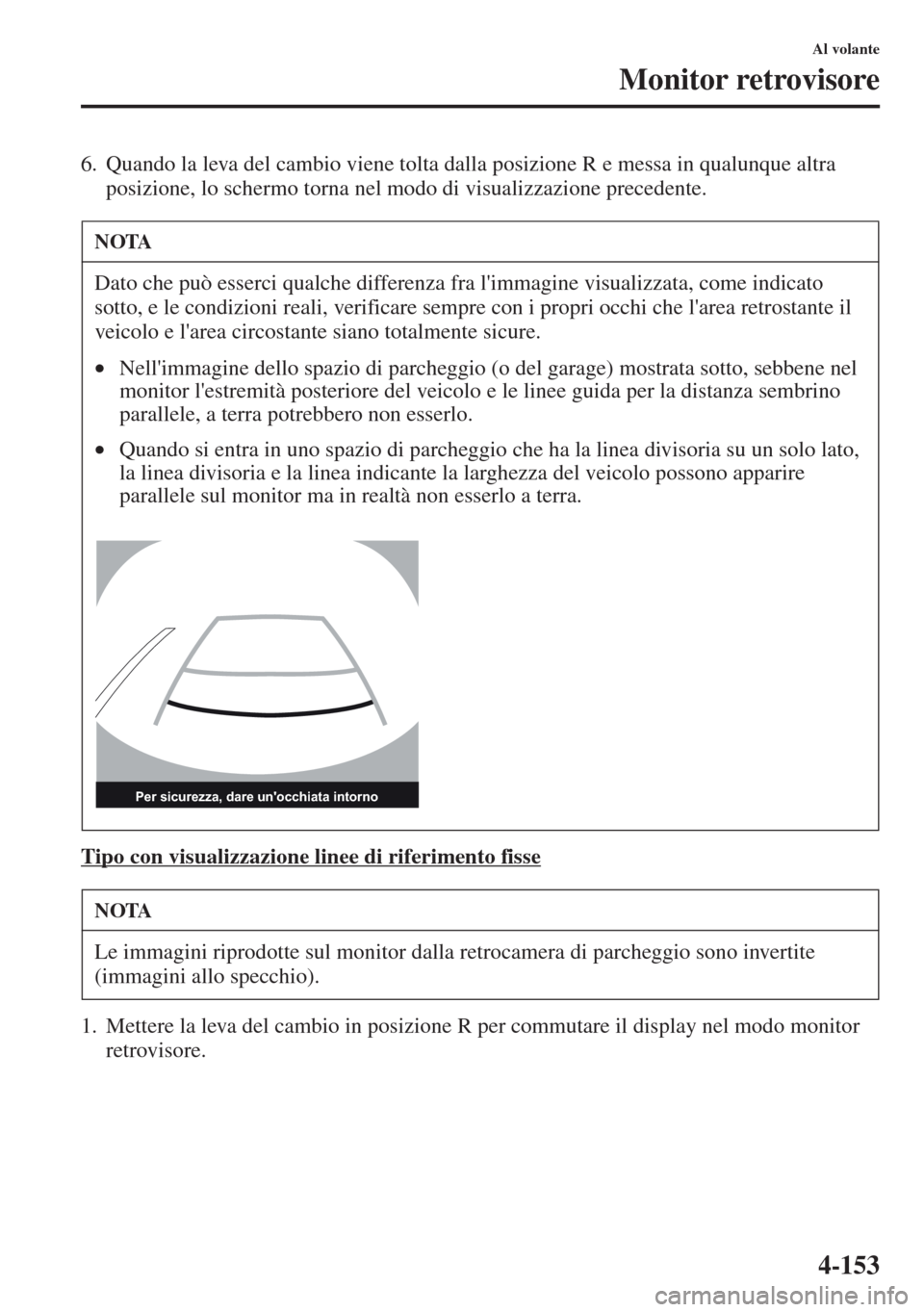

•Nell'immagine dello spazio di parcheggio (o del garage) mostrata sotto, sebbene nel
monitor l'estremità posteriore del veicolo e le linee guida per la distanza sembrino
parallele, a terra potrebbero non esserlo.
•Quando si entra in uno spazio di parcheggio che ha la linea divisoria su un solo lato,
la linea divisoria e la linea indicante la larghezza del veicolo possono apparire
parallele sul monitor ma in realtà non esserlo a terra.
NOTA
Le immagini riprodotte sul monitor dalla retrocamera di parcheggio sono invertite
(immagini allo specchio).
Per sicurezza, dare un'occhiata intorno

4-154
Al volante
Monitor retrovisore

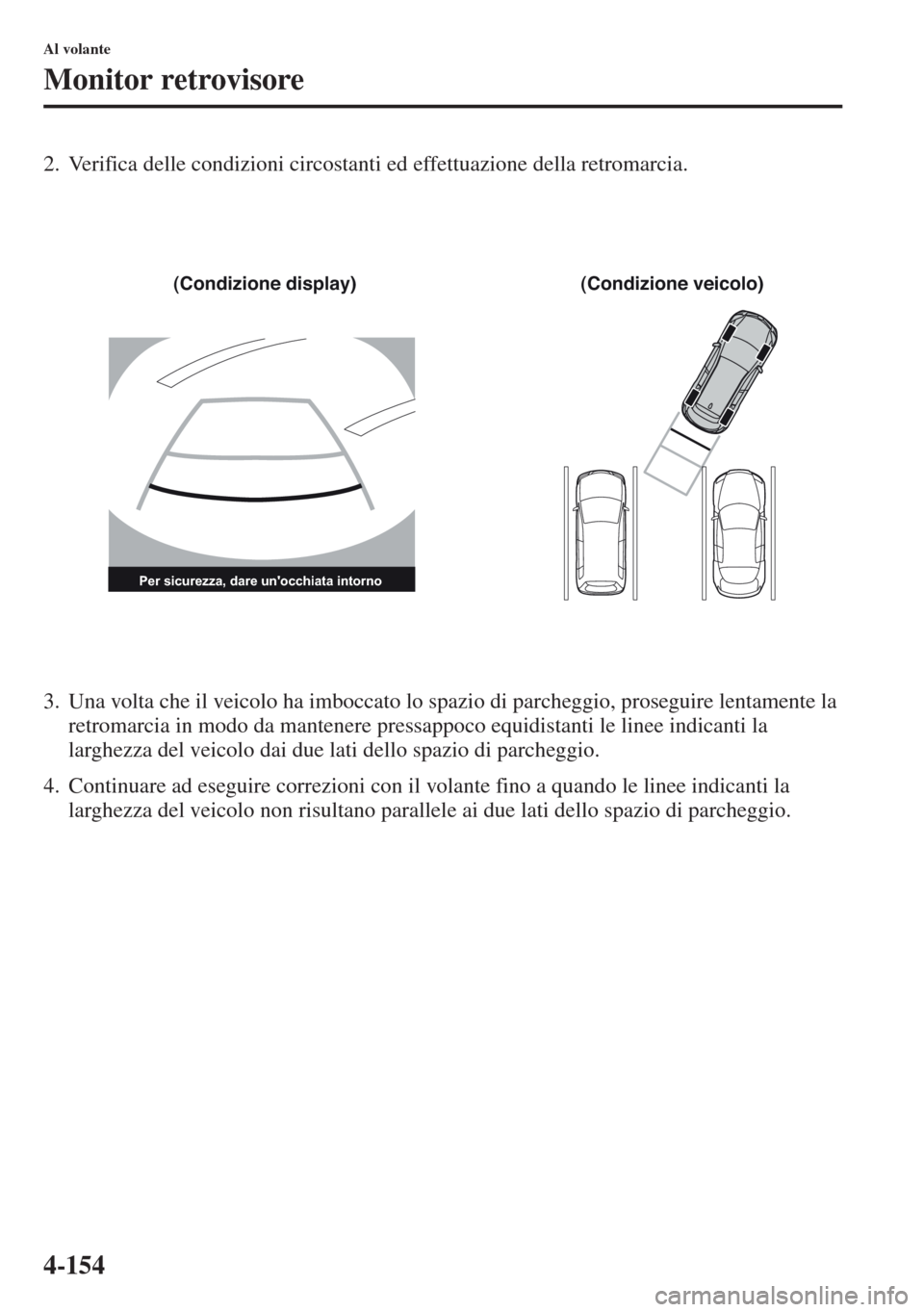

2. Verifica delle condizioni circostanti ed effettuazione della retromarcia.
3. Una volta che il veicolo ha imboccato lo spazio di parcheggio, proseguire lentamente la
retromarcia in modo da mantenere pressappoco equidistanti le linee indicanti la
larghezza del veicolo dai due lati dello spazio di parcheggio.
4. Continuare ad eseguire correzioni con il volante fino a quando le linee indicanti la
larghezza del veicolo non risultano parallele ai due lati dello spazio di parcheggio.
Per sicurezza, dare un'occhiata intorno
(Condizione display) (Condizione veicolo)

4-155
Al volante
Monitor retrovisore

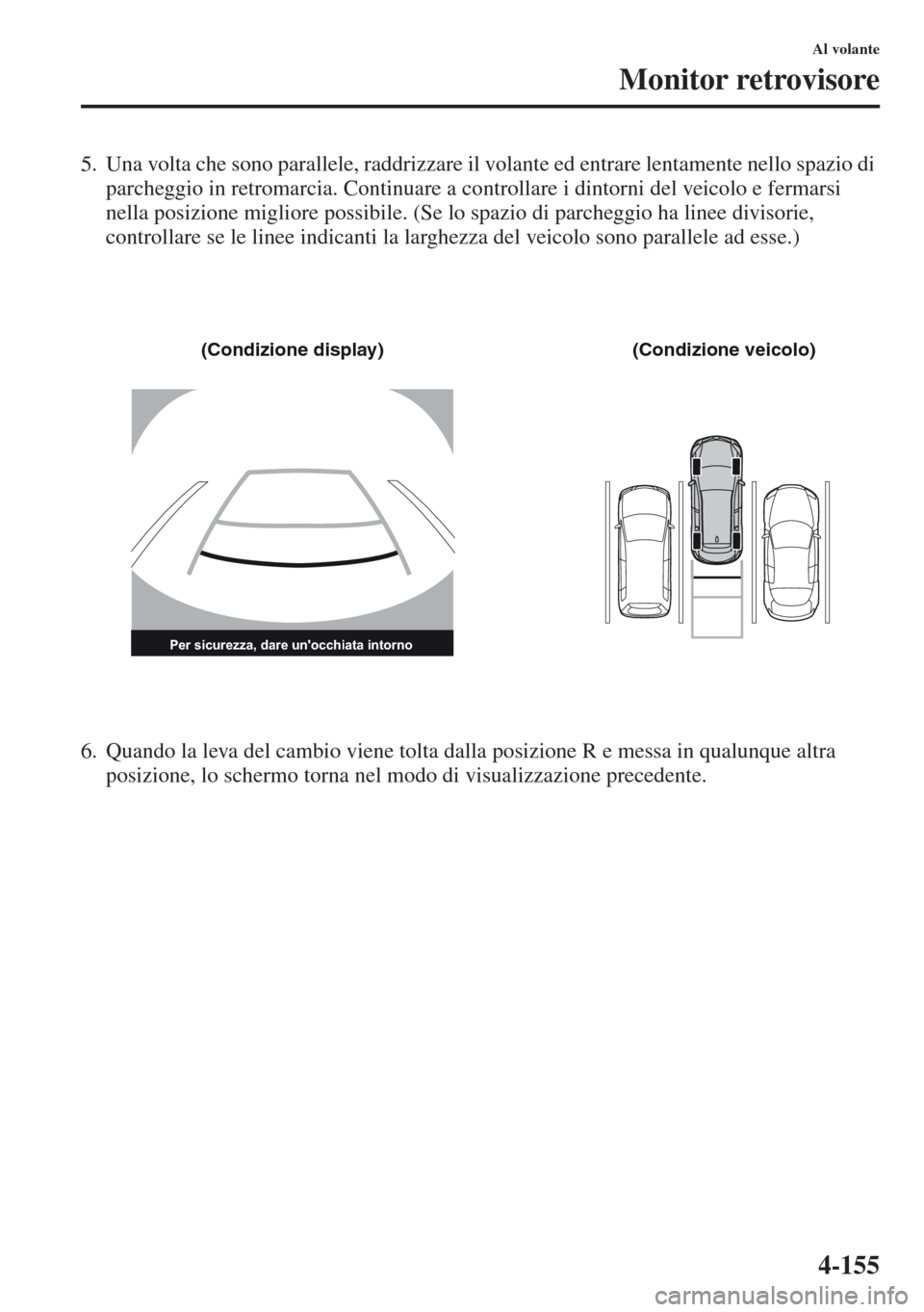

5. Una volta che sono parallele, raddrizzare il volante ed entrare lentamente nello spazio di
parcheggio in retromarcia. Continuare a controllare i dintorni del veicolo e fermarsi
nella posizione migliore possibile. (Se lo spazio di parcheggio ha linee divisorie,
controllare se le linee indicanti la larghezza del veicolo sono parallele ad esse.)
6. Quando la leva del cambio viene tolta dalla posizione R e messa in qualunque altra
posizione, lo schermo torna nel modo di visualizzazione precedente.
Per sicurezza, dare un'occhiata intorno
(Condizione display) (Condizione veicolo)

4-156
Al volante
Monitor retrovisore

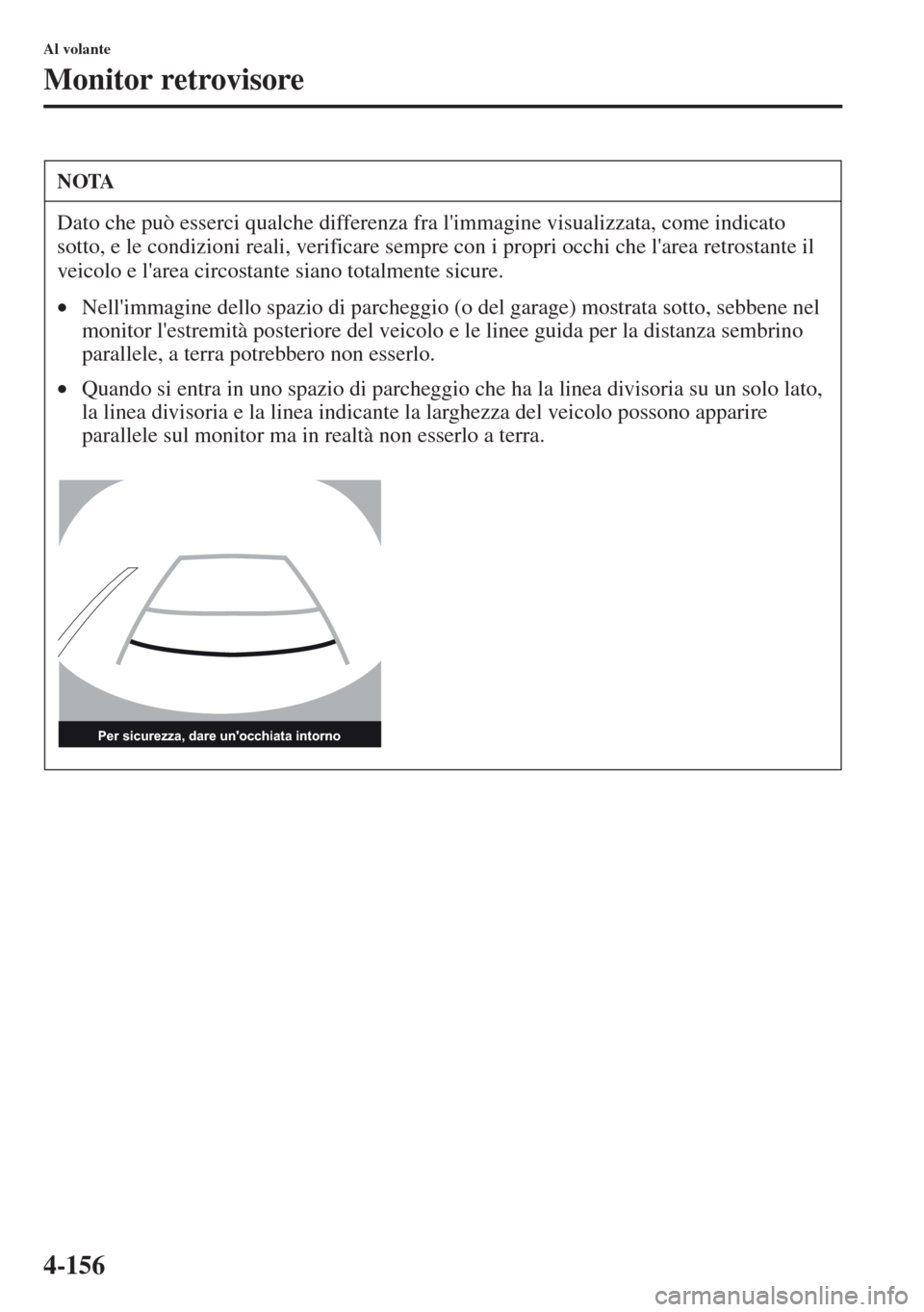

NOTA
Dato che può esserci qualche differenza fra l'immagine visualizzata, come indicato
sotto, e le condizioni reali, verificare sempre con i propri occhi che l'area retrostante il
veicolo e l'area circostante siano totalmente sicure.
•Nell'immagine dello spazio di parcheggio (o del garage) mostrata sotto, sebbene nel
monitor l'estremità posteriore del veicolo e le linee guida per la distanza sembrino
parallele, a terra potrebbero non esserlo.
•Quando si entra in uno spazio di parcheggio che ha la linea divisoria su un solo lato,
la linea divisoria e la linea indicante la larghezza del veicolo possono appari
re
parallele sul monitor ma in realtà non esserlo a terra.
Per sicurezza, dare un'occhiata intorno

4-157
Al volante
Monitor retrovisore
tDifferenze tra condizioni effettive della strada e immagine visualizzata
Tra la strada com'è nella realtà e quella rappresentata sul display esiste qualche differenza.
La differente percezione della distanza potrebbe portare a causare un incidente. Le
condizioni che possono portare ad una diversa percezione della
distanza, di seguito
elencate, vanno tenute in debita considerazione.

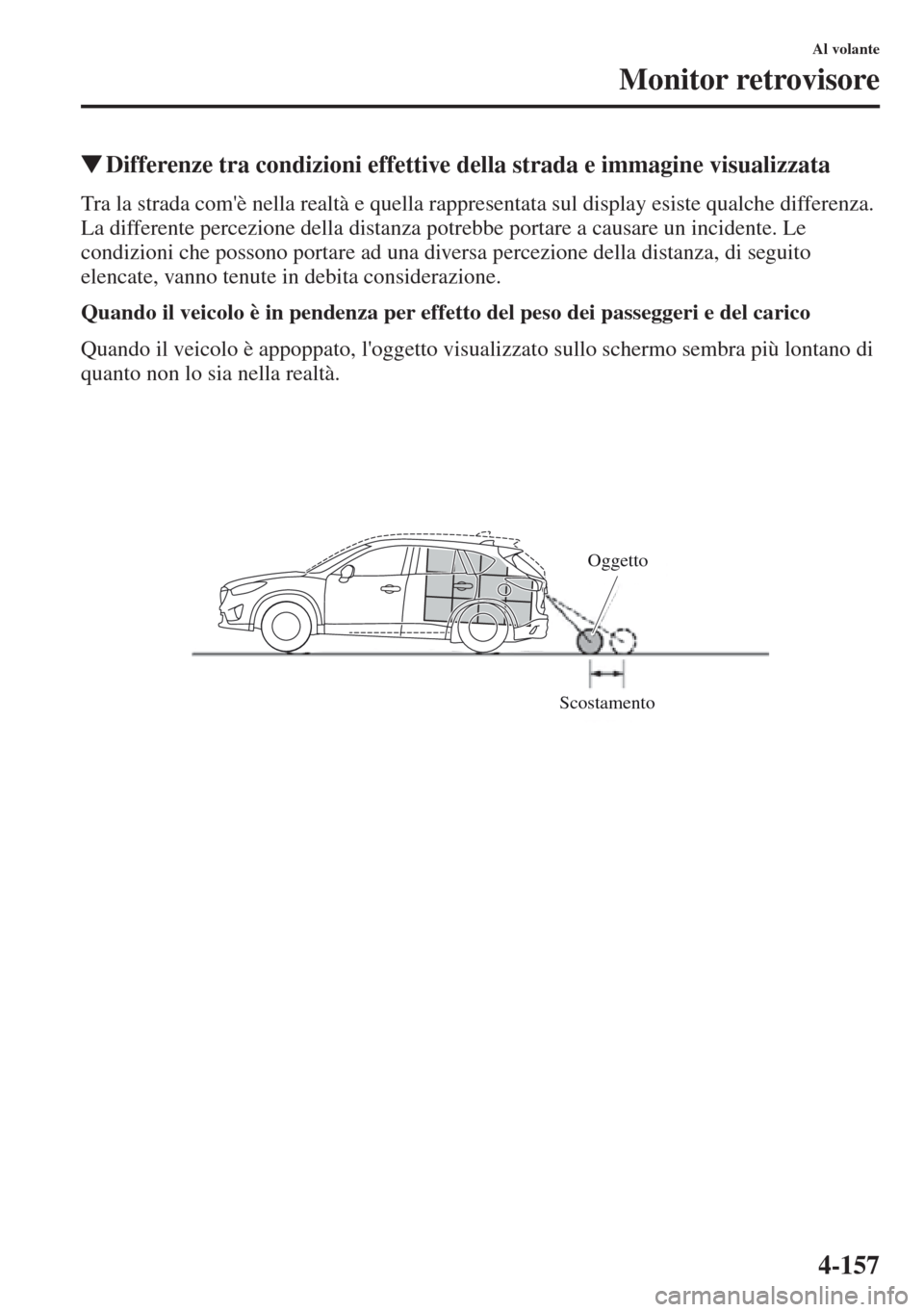

Quando il veicolo è in pendenza per effetto del peso dei passeggeri e del carico
Quando il veicolo è appoppato, l'oggetto visualizzato sullo schermo sembra più lontano di
quanto non lo sia nella realtà.
ScostamentoOggetto

4-158
Al volante
Monitor retrovisore

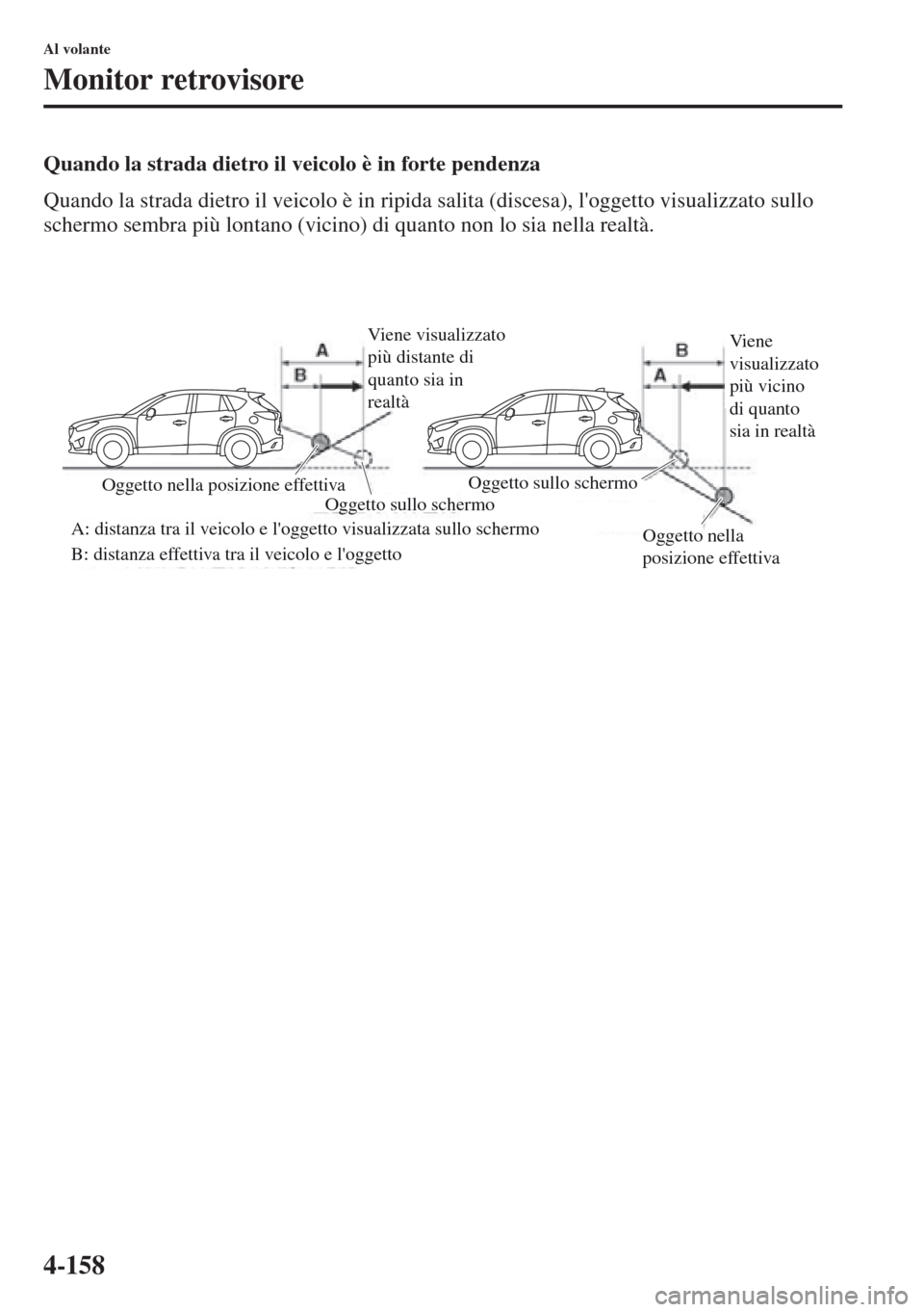

Quando la strada dietro il veicolo è in forte pendenza
Quando la strada dietro il veicolo è in ripida salita (discesa), l'oggetto visualizzato sullo
schermo sembra più lontano (vicino) di quanto non lo sia nella realtà.
Viene visualizzato
più distante di
quanto sia in
realtàViene
visualizzato
più vicino
di quanto
sia in realtà
Oggetto nella
posizione effettiva Oggetto nella posizione effettiva
Oggetto sullo schermo
A: distanza tra il veicolo e l'oggetto visualizzata sullo schermo
B: distanza effettiva tra il veicolo e l'oggettoOggetto sullo schermo

4-159
Al volante
Monitor retrovisore

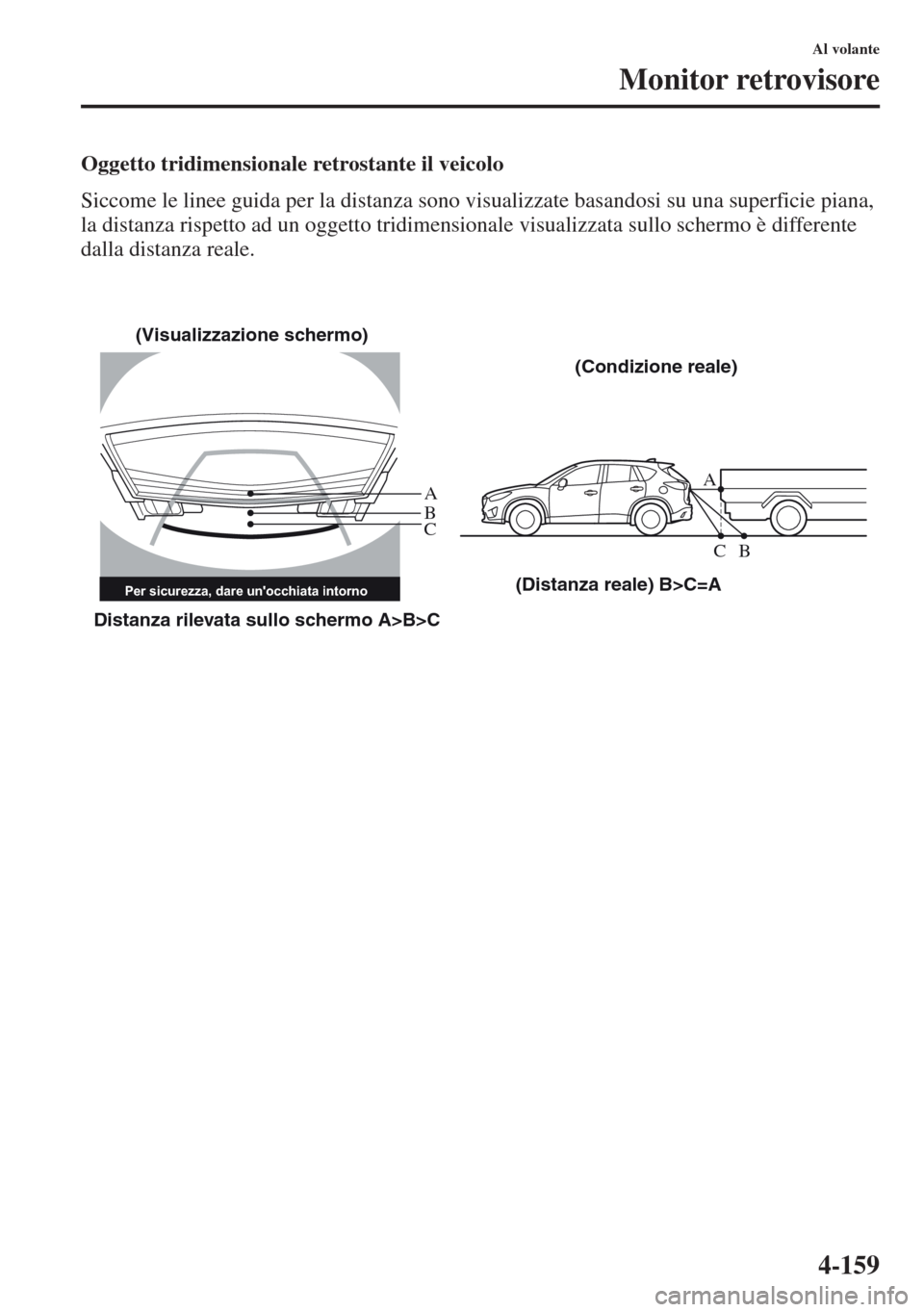

Oggetto tridimensionale retrostante il veicolo
Siccome le linee guida per la distanza sono visualizzate basandosi su una superficie piana,
la distanza rispetto ad un oggetto tridimensionale visualizzata sullo schermo è differente
dalla distanza reale.
Per sicurezza, dare un'occhiata intorno
A
A
C B
CB
(Distanza reale) B>C=A
Distanza rilevata sullo schermo A>B>C(Visualizzazione schermo)
(Condizione reale)
