2013 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

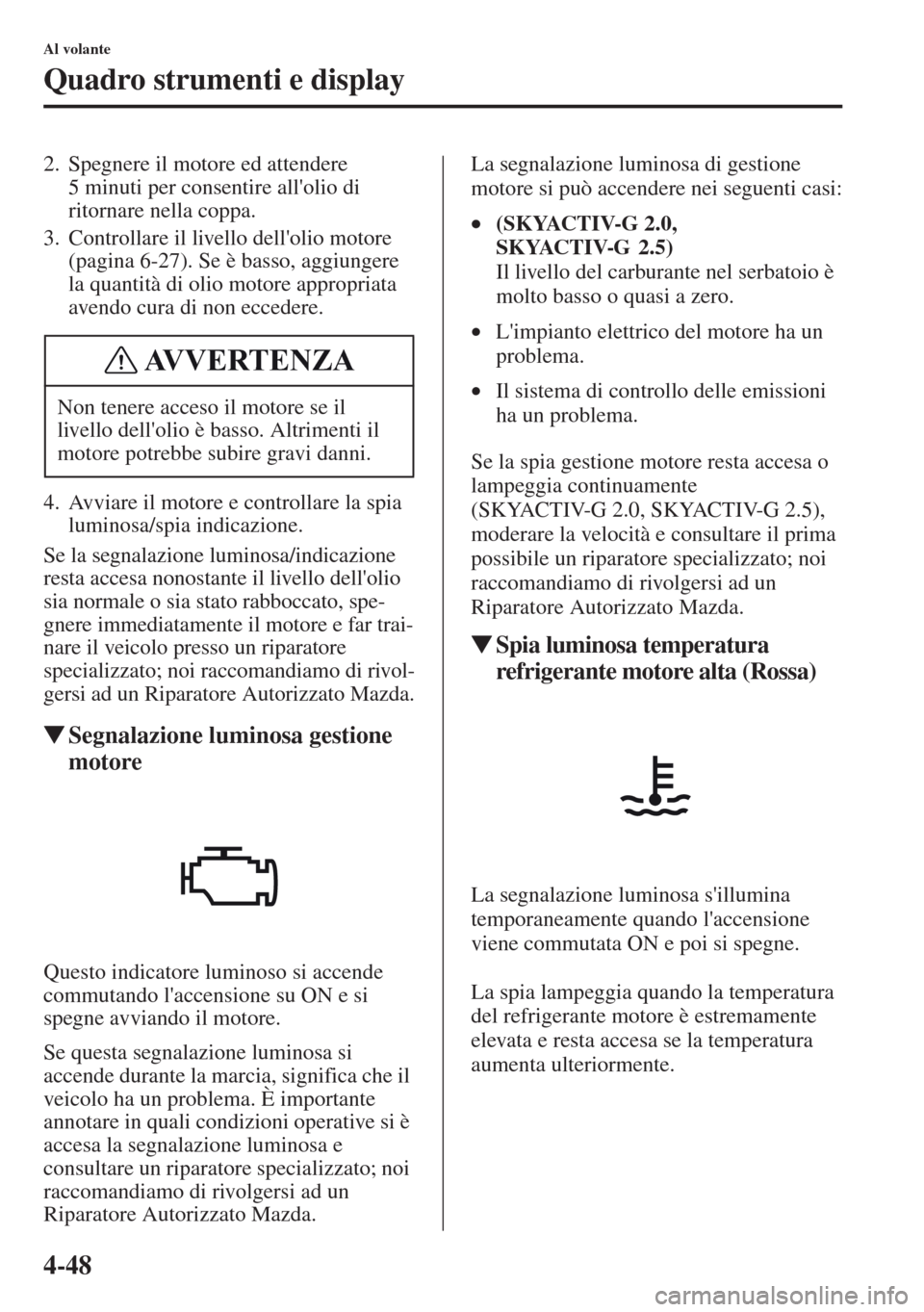

4-48
Al volante
Quadro strumenti e display
2. Spegnere il motore ed attendere
5 minuti per consentire all'olio di
ritornare nella coppa.
3. Controllare il livello dell'olio motore
(pagina 6-27). Se è basso, aggiungere
la quantità di olio motore appropriata
avendo cura di non eccedere.
4. Avviare il motore e controlla
re la spia
luminosa/spia indicazione.
Se la segnalazione luminosa/indicazione
resta accesa nonostante il livello dell'olio
sia normale o sia stato rabboccato, spe-
gnere immediatamente il motore e far trai-
nare il veicolo presso un riparatore
specializzato; noi raccomandiamo di rivol-
gersi ad un Riparatore Autorizzato Mazda.
tSegnalazione luminosa gestione
motore
Questo indicatore luminoso si accende
commutando l'accensione su ON e si
spegne avviando il motore.
Se questa segnalazione luminosa si
accende durante la marcia, significa che il
veico
lo ha un problema. È importante
annotare in quali condizioni operative si è
accesa la segnalazione luminosa e
consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.La segnalazione luminosa di gestione
motore si può accendere nei seguenti casi:
•(SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
Il livello del carburante nel serbatoio è
molto basso o quasi a zero.
•L'impianto elettrico del motore ha un
problema.
•Il sistema di controllo delle emissioni
ha un problema.
Se la spia gestione motore res
ta accesa o
lampeggia continuamente
(SKYACTIV-G 2.0, SKYACTIV-G 2.5),
moderare la velocità e consultare il prima
possibile un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
tSpia luminosa temperatura
refrigerante motore alta (Rossa)
La segnalazione luminosa s'illumina
temporaneamente quando l'accensione
viene commutata ON e poi si spegne.
La spia lampeggia quando la temperatura
del refrigerante motore è estremamente
elevata e resta accesa se la temperatura
aumenta ulteriormente. Non tenere acceso il motore se il
livello dell'olio è basso. Altrimenti il
motore potrebbe subire gravi danni.
AVVERTENZA

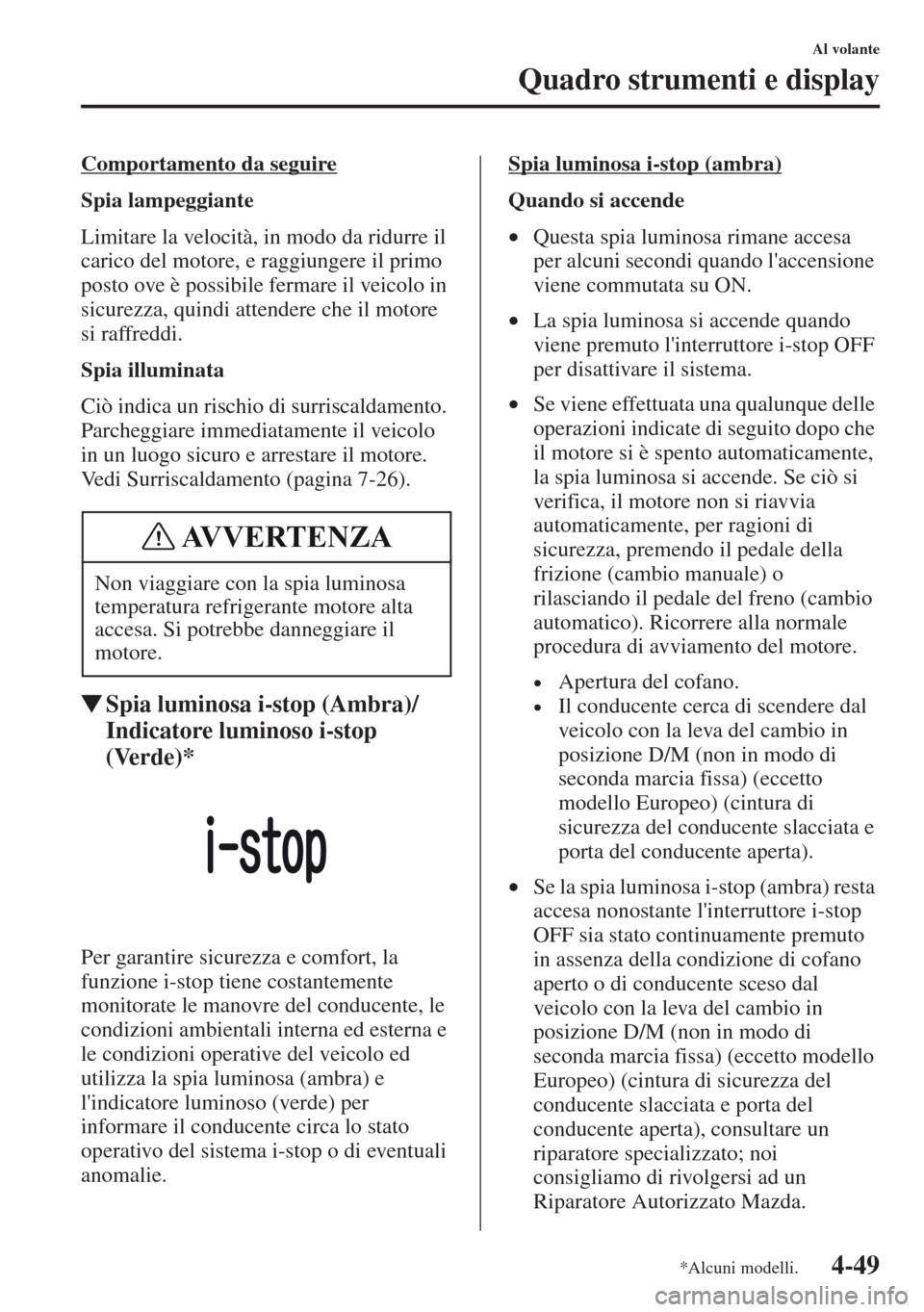

4-49
Al volante
Quadro strumenti e display
Comportamento da seguire
Spia lampeggiante
Limitare la velocità, in modo da ridurre il
carico del motore, e raggiungere il primo
posto ove è possibile fermare il veicolo in
sicurezza, quindi attendere che il motore
si raffreddi.
Spia illuminata
Ciò indica un rischio di surriscaldamento.
Parcheggiare immediatamente il veicolo
in un luogo sicuro e arrestare il motore.
Vedi Surriscaldamento (pagina 7-26).
tSpia luminosa i-stop (Ambra)/
Indicatore luminoso i-stop
(Verde)*
Per garantire sicurezza e comfort, la
funzione i-stop tiene costantemente
monitorate le manovre del conducente, le
condizioni ambientali interna ed esterna e
le condizioni operative del veicolo ed
utilizza la spia luminosa (ambra) e
l'indicatore luminoso (verde) per
informare il conducente circa lo stato
operativo del sistema i-stop o di eventuali
anomalie.Spia luminosa i-stop (ambra)
Quando si accende
•Questa spia luminosa rimane accesa
per alcuni secondi quando l'accensione
viene commutata su ON.
•La spia luminosa si accende quando
viene premuto l'interruttore i-stop OFF
per disattivare
il sistema.
•Se viene effettuata una qualunque delle
operazioni indicate di seguito dopo che
il motore si è spento automaticamente,
la spia luminosa si accende. Se ciò si
verifica, il motore non si riavvia
automat
icamente, per ragioni di
sicurezza, premendo il pedale della
frizione (cambio manuale) o
rilasciando il pedale del freno (cambio
automatico). Ricorrere alla normale
procedura di avviamento del motore.
•Apertura del cofano.
•Il conducente cerca di scendere dal
veicolo con la leva del cambio in
posizione D/M (non in modo di
seconda marcia fissa) (eccetto
modello Europeo) (cintura di
sicurezza del conducente slacciata e
porta del conducente aperta).
•Se la spia luminosa i-stop (ambra) resta
accesa nonostante l'interruttore i-stop
OFF sia stato continuamente premuto
in assenza della condizione di cofano
aperto o di conducente sceso dal
vei
colo con la leva del cambio in
posizione D/M (non in modo di
seconda marcia fissa) (eccetto modello
Europeo) (cintura di sicurezza del
conducente slacciata e porta del
conducente aperta), consultare un
riparatore specializzato; noi
consigliamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Non viaggiare con la spia luminosa
temperatura refrigerante motore alta
accesa. Si potrebbe danneggiare il
motore.
AVVERTENZA
*Alcuni modelli.

4-50
Al volante
Quadro strumenti e display
Quando lampeggia
La segnalazione luminosa lampeggia in
caso di malfunzionamento del sistema
i-stop. Consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Indicatore luminoso i-stop (verde)
Quando si accende
Questa segnalazione luminosa si accende
quando la funzione i-stop è azionabile
(eccetto modello Europeo) o operativa e il
motore si è spento automaticamente. La
segnalazione luminosa si spegne quando il
motore viene riavviato automaticamente.
Quando lampeggia
•Se si verifica una delle condizioni
indicate di seguito, la segnalazione
luminosa esegue due lampeggi al
secondo per invitare alla prudenza il
conducente.
•(Modello Europeo)
La segnalazione luminosa
lampeggia quando la porta del
conducente viene aperta e si spegne
quando viene chiusa.
•(Cambio manuale)
La segnalazione luminosa
lampeggia quando la leva del
cambio viene messa in una
posizione diversa dalla folle senza
premere il pedale della frizione, e si
spegne una volta che la leva del

cambio è stata messa in posizione
folle.•(Modello Europeo)

Se si verifica una delle condizioni
indicate di seguito, la segnalazione
luminosa esegue un lampeggio al
secondo, per tre secondi circa, allo
scopo di avvisare il conducente che il
veicolo sta per essere r
iavviato
automaticamente, e si spegne una volta
riavviato il motore.
•(Climatizzatore automatico)
La manopola d'impostazione
temperatura del climatizzatore lato
conducente è regolata sulla
posizione di caldo o freddo
massimo.
•(Climatizzatore automatico)
Esiste una notevole differenza tra la
temperatura dell'abitacolo e la
temperatura impostata sul
climatizzatore.
•L'interruttore dello sbrinatore del
parabrezza è acceso.
•Sono trascorsi due minuti da quando
la funzione i-stop ha iniziato ad
operare.
•La batteria è esaurita.
•(Eccetto modello Europeo)

Questa segnalazione luminosa emette
un lampeggio al secondo se il pedale
del freno non viene premuto con
sufficiente forza. A volte la forza
frenante applicata potrebbe non essere
sufficiente. In questi casi, premere il
pedale del freno con un po' più di forza.

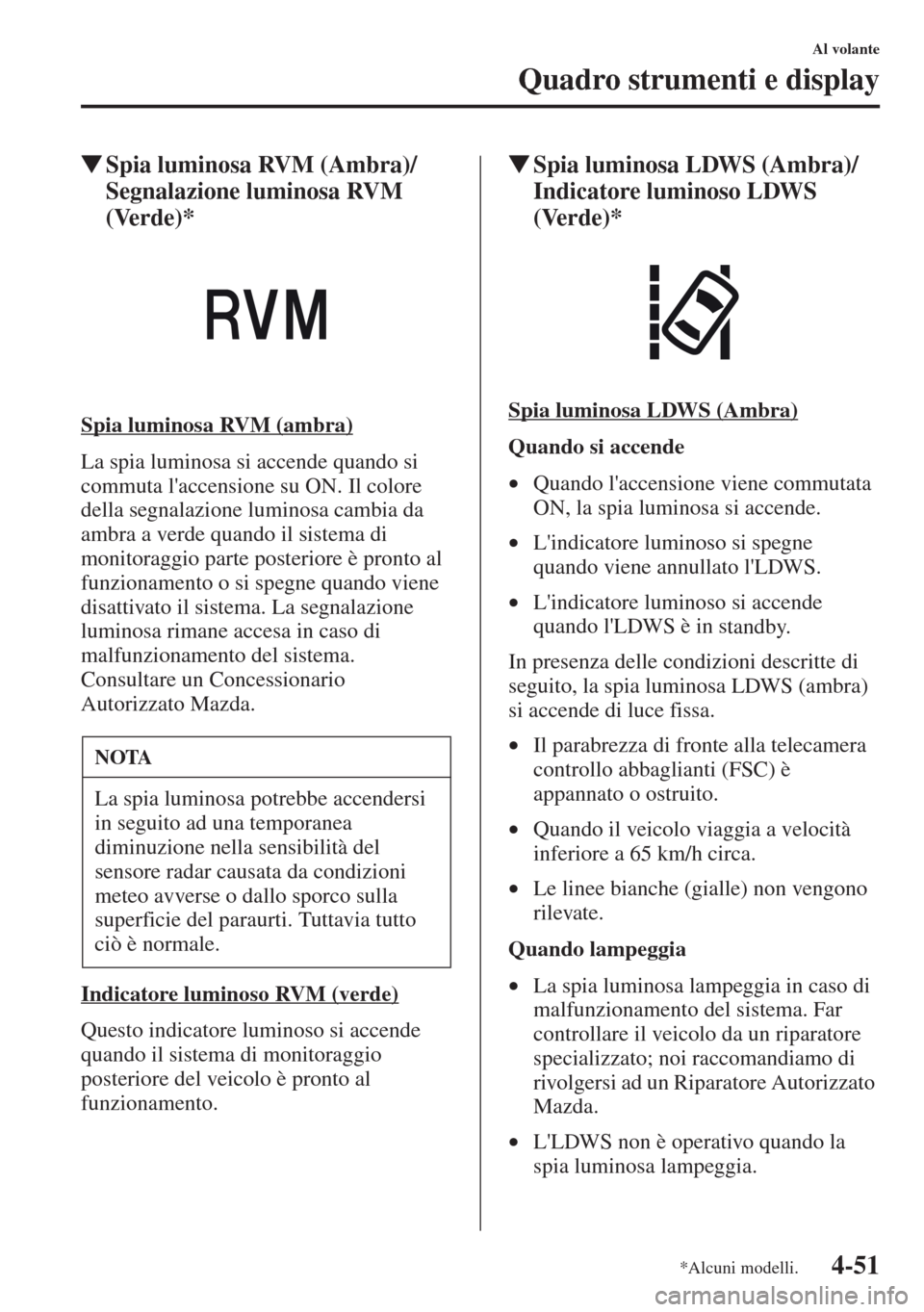

4-51
Al volante
Quadro strumenti e display
tSpia luminosa RVM (Ambra)/
Segnalazione luminosa RVM
(Verde)*
Spia luminosa RVM (ambra)
La spia luminosa si accende quando si
commuta l'accensione su ON. Il colore
della segnalazione luminosa cambia da
ambra a verde quando il sistema di
monitoraggio parte posteriore è pronto al
funzionamento o si spegne quando viene
disattivato il sistema. La segnalazione
luminosa rimane accesa in caso di
malfunzionamento del sistema.
Consultare un Concessionario
Autorizzato Mazda.
Indicatore luminoso RVM (verde)
Questo indicatore luminoso si accende
quando il sistema di monitoraggio
posteriore del veicolo è pronto al
funzionamento.
tSpia luminosa LDWS (Ambra)/
Indicatore luminoso LDWS
(Verde)*
Spia luminosa LDWS (Ambra)
Quando si accende
•Quando l'accensione viene commutata
ON, la spia luminosa si accende.
•L'indicatore luminoso si spegne
quando viene annullato l'LDWS.
•L'indicatore luminoso si accende
quando l'LDWS è in s
tandby.
In presenza delle condizioni descritte di
seguito, la spia luminosa LDWS (ambra)
si accende di luce fissa.
•Il parabrezza di fronte alla telecamera
controllo abbaglianti (FSC) è
appannato o ostruito.
•Quando il veicolo viaggia a velocità
inferiore a 65 km/h circa.
•Le linee bianche (gialle) non vengono
rilevate.
Quando lampeggia
•La spia luminosa lampeggia in caso di
malfunzionamento del sistema. Far
controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
•L'LDWS non è operativo quando la
spia luminosa lampeggia.
NOTA
La spia luminosa potrebbe accendersi
in seguito ad una temporanea
diminuzione nella sensibilità del
sensore radar causata da condizioni
meteo avverse o dallo sporco sulla
superficie del paraurti. Tuttavia tutto
ciò è normale.
*Alcuni modelli.

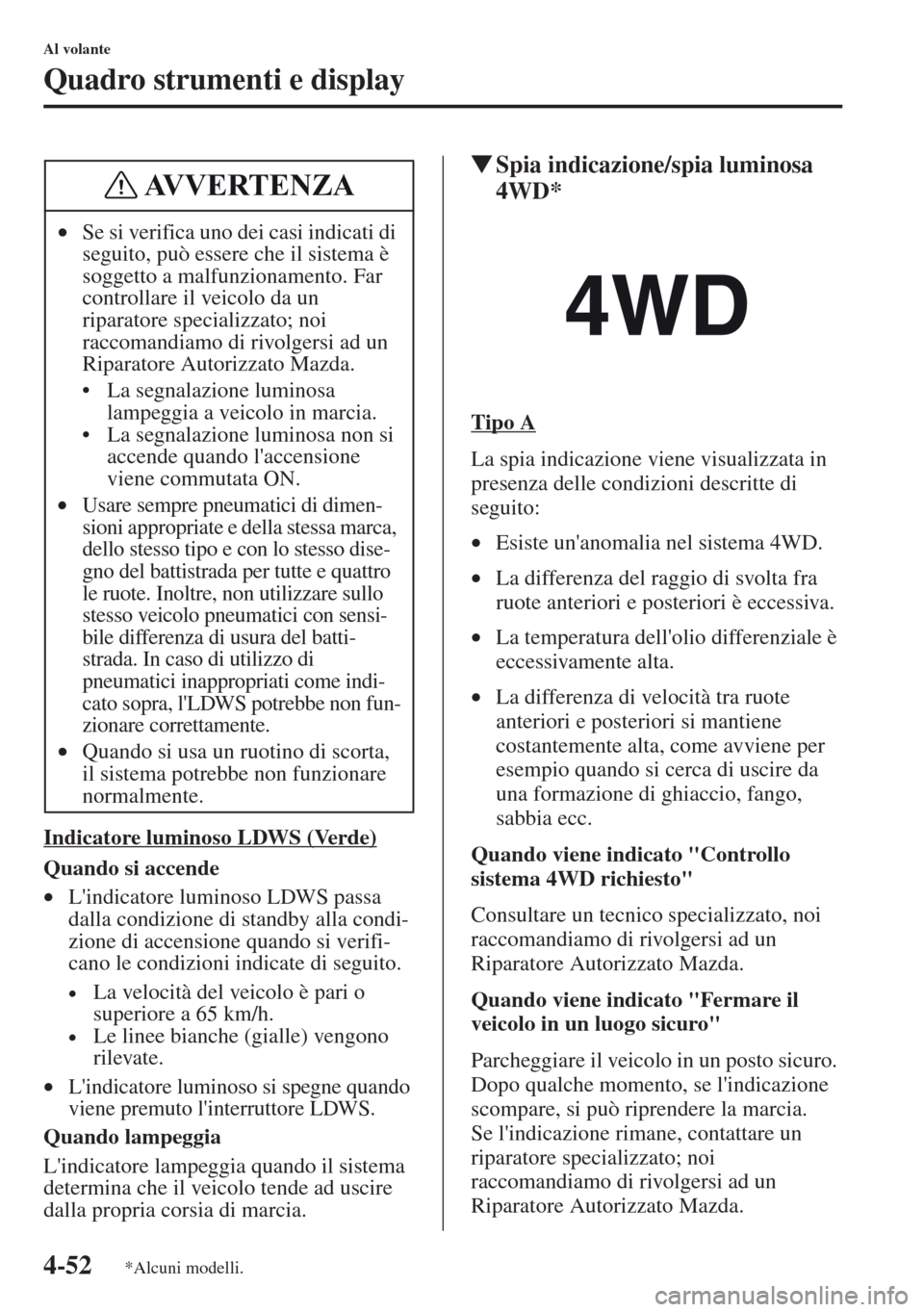

4-52
Al volante
Quadro strumenti e display
Indicatore luminoso LDWS (Verde)
Quando si accende
•L'indicatore luminoso LDWS passa
dalla condizione di standby alla condi
-
zione di accensione quando si verifi-
cano le condizioni indicate di seguito.
•La velocità del veicolo è pari o
superiore a 65 km/h.
•Le linee bianche (gialle) vengono
rilevate.
•L'indicatore luminoso si spegne quando
viene premuto l'interruttore LDWS.
Quando lampeggia
L'indicatore lampeggia quando il sistema
determina che il veicolo tende ad uscire
dalla propria corsia di marcia.
tSpia indicazione/spia luminosa
4WD*
Tipo A
La spia indicazione viene visualizzata in
presenza delle condizioni descritte di
seguito:
•Esiste un'anomalia nel sistema 4WD.
•La differenza del raggio di svolta fra
ruote anteriori e posterior
i è eccessiva.
•La temperatura dell'olio differenziale è
eccessivamente alta.
•La differenza di velocità tra ruote
anteriori e posteriori si mantiene
costantemente alta, come avviene per
esempio quando si cerca di uscire da
una formazione di ghiaccio, fango,
sabbia ecc.
Quando viene indicato "Controllo
sistema 4WD richiesto"
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Quando viene indicato "Fermare il
veicolo in un luogo sicuro"
Parcheggiare il veicolo in un posto sicuro.
Dopo qualche momento, se l'i
ndicazione
scompare, si può riprendere la marcia.
Se l'indicazione rimane, contattare un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. •Se si verifica uno d
ei casi indicati di
seguito, può essere che il sistema è
soggetto a malfunzionamento. Far
controllare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
• La segnalazione luminosa
lampeggia a veicolo in marcia.
• La segnalazione luminosa non si
accende quando l'accensione
viene commutata ON.
•Usare sempre pneumatici di dimen-
sioni appropriate e della stessa marca,
dello stesso tipo e con lo stesso dise-
gno del battistrada per tutte e quattro
le ruote. Inoltre, non utilizzare sullo
stesso veicolo pneumatici con
sensi-
bile differenza di usura del batti-
strada. In caso di utilizzo di
pneumatici inappropriati come indi-
cato sopra, l'LDWS potrebbe non fun-
zionare correttamente.
•Quando si usa un ruotino di scorta,
il sistema potrebbe non funzionare
normalmente.
AVVERTENZA
*Alcuni modelli.

4-53
Al volante
Quadro strumenti e display

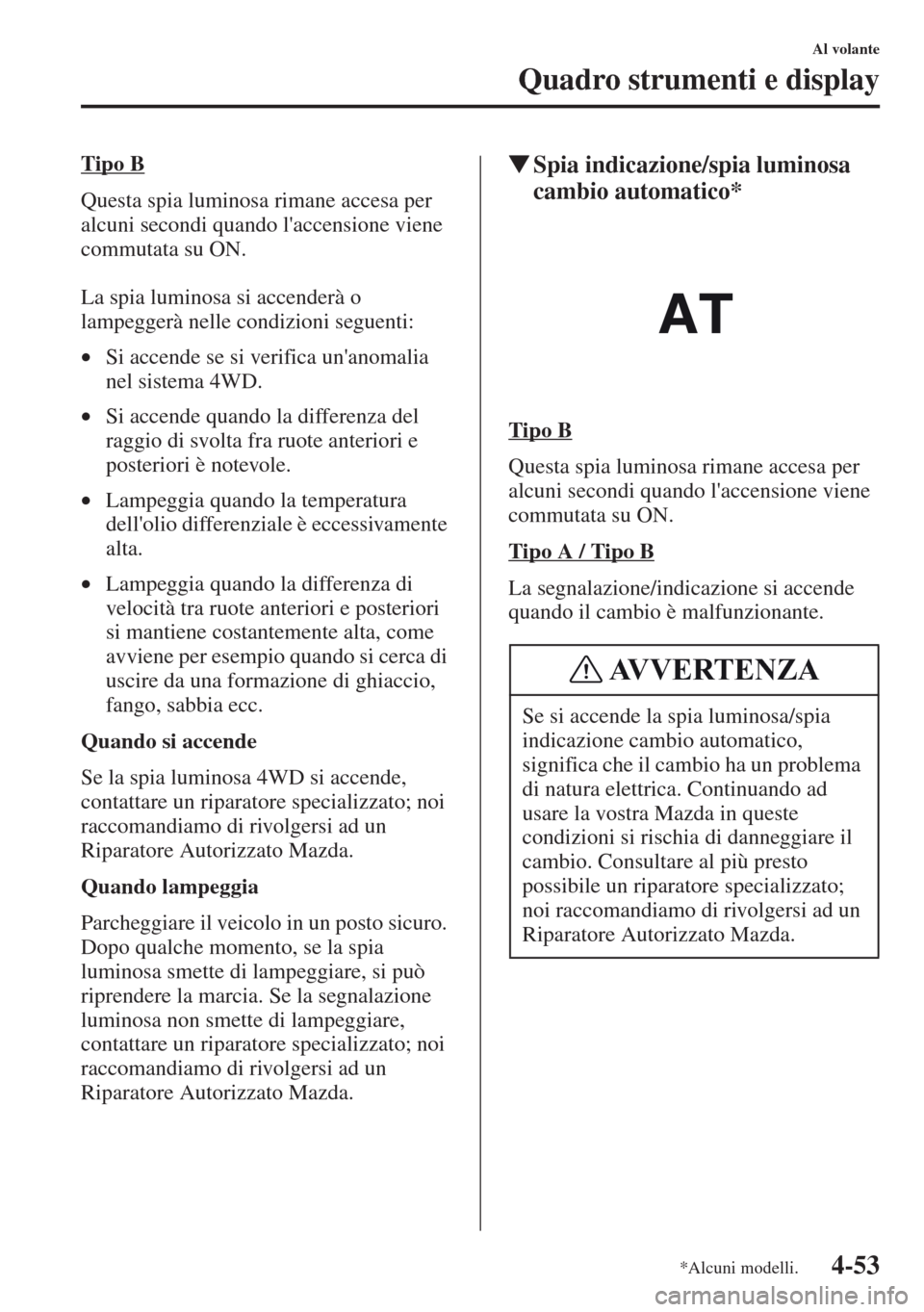

Tipo B
Questa spia luminosa rimane accesa per
alcuni secondi quando l'accensione viene
commutata su ON.
La spia luminosa si accenderà o
lampeggerà nelle condizioni seguenti:
•Si accende se si verifica un'anomalia
nel sistema 4WD.
•Si accende quando la differenza del
raggio di svolta fra ruote anteriori e
posteriori è notevole.
•Lampeggia quando la temperatura
dell'oli
o differenziale è eccessivamente
alta.
•Lampeggia quando la differenza di
velocità tra ruote anteriori e posteriori
si mantiene costantemente alta, come
avviene per esempio quando si cerca di
uscire da una formazione di ghiaccio,
fango, sabbia ecc.
Quando si accende
Se la spia luminosa 4WD si accende,
contattare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Quando lampeggia
Parcheggiare il veicolo in un posto sicuro.
Dopo qualche momento, se la spia
luminosa smette di lampeggiare, si può
riprendere la marcia. Se la segnalazione
luminosa non smette di lampeggiare,
contattare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad
un
Riparatore Autorizzato Mazda.
tSpia indicazione/spia luminosa
cambio automatico*
Tipo B
Questa spia luminosa rimane accesa per
alcuni secondi quando l'accensione viene
commutata su ON.
Tipo A / Tipo B
La segnalazione/indicazione si accende
quando il cambio è malfunzionante.
Se si accende la spia luminosa/spia
indicazione cambio automatico,
significa che il cambio ha un problema
di natura elettrica. Continuando ad
usare la vostra Mazda in queste
condizioni si rischia di danneggiare il
cambio. Consultare al più presto
possibile un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
AVVERTENZA
*Alcuni modelli.

4-54
Al volante
Quadro strumenti e display

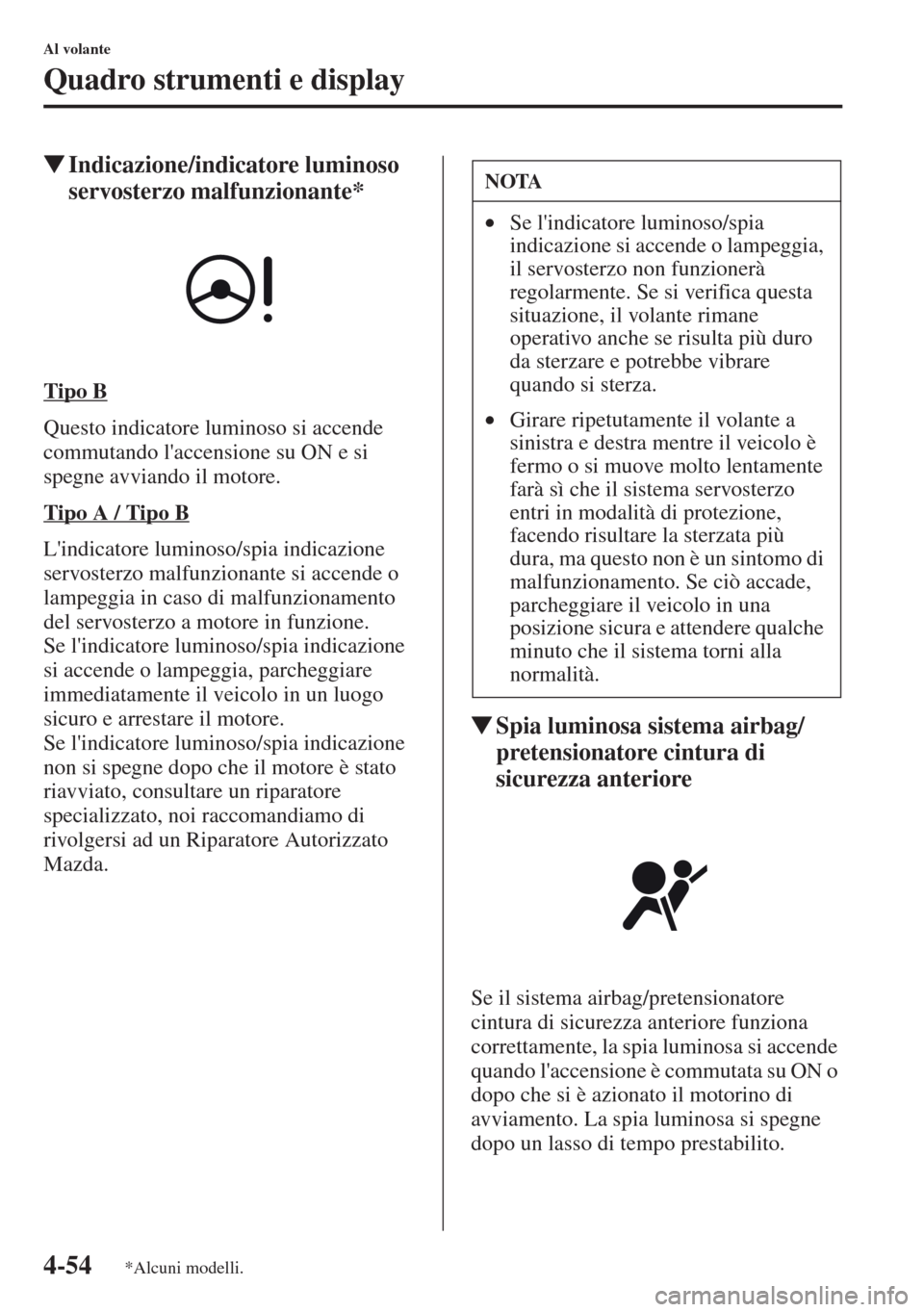

tIndicazione/indicatore luminoso
servosterzo malfunzionante*
Tipo B
Questo indicatore luminoso si accende
commutando l'accensione su ON e si
spegne avviando il motore.
Tipo A / Tipo B
L'indicatore luminoso/spia indicazione
servosterzo malfunzionante si accende o
lampeggia in caso di malfunzionamento
del servosterzo a motore in funzione.
Se l'indicatore luminoso/spia indicazione
si accende o lampeggia, parcheggiare
immediatamente il veicolo in un luogo
sicuro e arrestare il motore.
Se l'indicatore luminoso/spia indicazione
non si spegne dopo che il motore è stato
riavviato, consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
tSpia luminosa sistema airbag/
pretensionatore cintura di
sicurezza anteriore
Se il sistema airbag/pretensionatore
cintura di sicurezza anteriore funziona
correttamente, la spia luminosa si accende
quando l'accensione è commutata su ON o
dopo che si è azionato il motorino di
avviamento. La sp
ia luminosa si spegne
dopo un lasso di tempo prestabilito.
NOTA
•Se l'indicatore luminoso/spia
indicazione si accende o lampeggia,
il servosterzo non funzionerà
regolarmente. Se si verifica questa
situazione, il volante rimane
operativo anche se risulta più duro
da sterzare e potrebbe vibrare
quando si sterza.
•Girare ripetutamente il volante a
sinistra e destra mentre il veicolo è
fermo o si muove molto lentamente
farà sì che il sistema servosterzo
entri in modalità di protezione,
facendo risultare la sterzata più
dura, ma questo non è un sintomo di
malfunzionamento. Se ciò accade,
parcheggiare il veicolo in una
posizione sicura e attendere qualche
minuto che il sistema torni alla
normalità.
*Alcuni modelli.

4-55
Al volante
Quadro strumenti e display

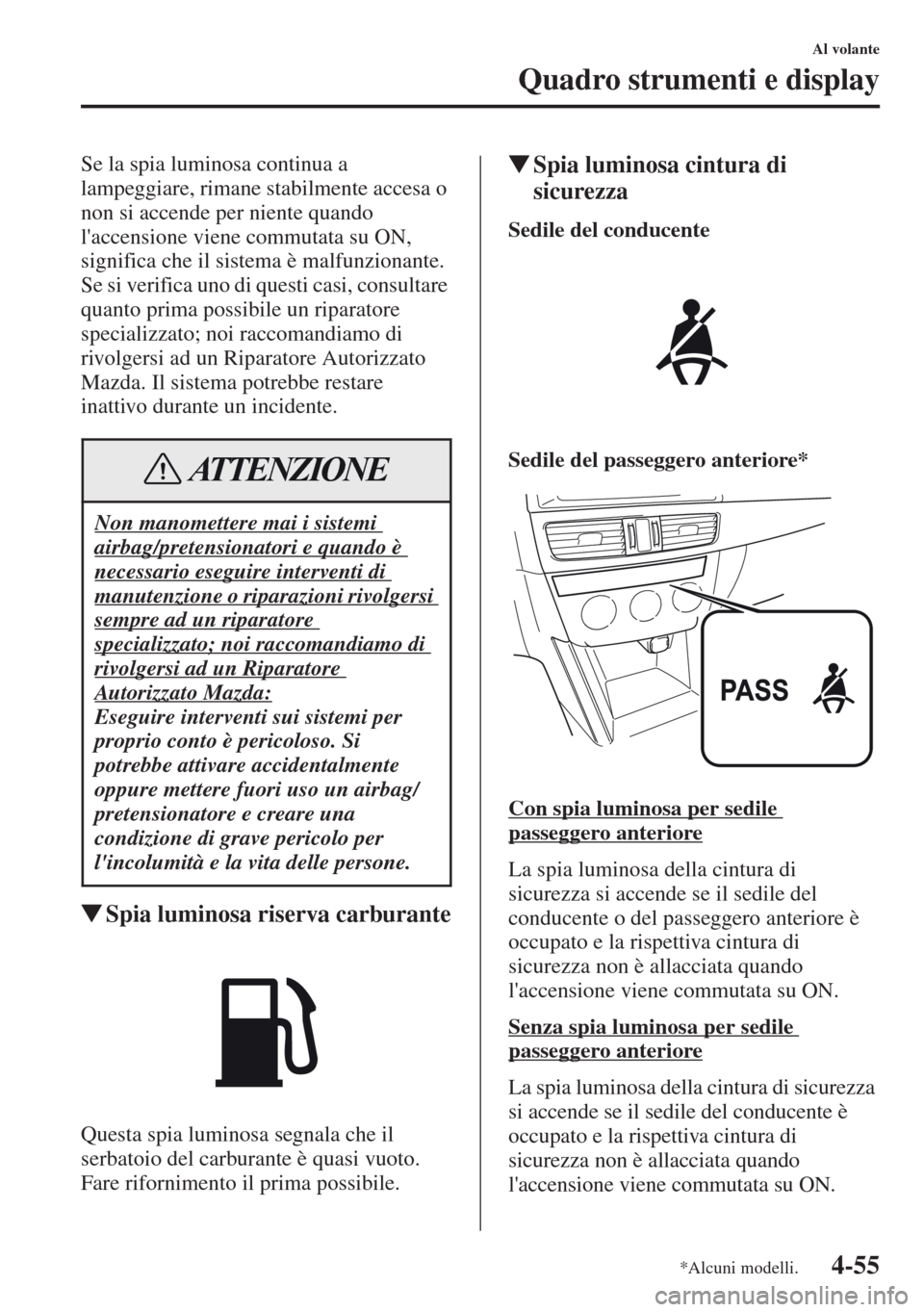

Se la spia luminosa continua a
lampeggiare, rimane stabilmente accesa o
non si accende per niente quando
l'accensione viene commutata su ON,
significa che il sistema è malfunzionante.
Se si verifica uno di questi casi, consultare
quanto prima possibile un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda. Il sistema potrebbe restare
inattivo durante un incidente.
tSpia luminosa riserva carburante
Questa spia luminosa segnala che il
serbatoio del carburante è quasi vuoto.
Fare rifornimento il prima possibile.
tSpia luminosa cintura di
sicurezza
Sedile del conducente
Sedile del passeggero anteriore*
Con spia luminosa per sedile
passeggero anteriore
La spia luminosa della cintura di
sicurezza si accende se il sedile del
conducente o del passeggero anteriore è
occupato e la rispettiva cintura di
sicurezza non è allacciata quando
l'accensione viene commutata su ON.
Senza spia luminosa per sedile
passeggero anteriore
La spia luminosa della cintura di sicurezza
si accende se il sedile del conducente è
occupato e la rispettiva cintura di
sicurezza non è allacciata quando
l'accensione viene commutata su ON.
Non manomettere mai i sistemi
airbag/pretensionatori e quando è
necessario eseguire interventi di
manutenzione o riparazioni rivolgersi
sempre ad un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda:
Eseguire interventi sui sistemi per
proprio conto è pericoloso. Si
potrebbe attivare accidentalmente
oppure mettere fuori uso un airbag/
pretensionatore e creare una
condizione di grave pericolo per
l'incolumità e la vita delle persone.
ATTENZIONE
*Alcuni modelli.
