2013 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

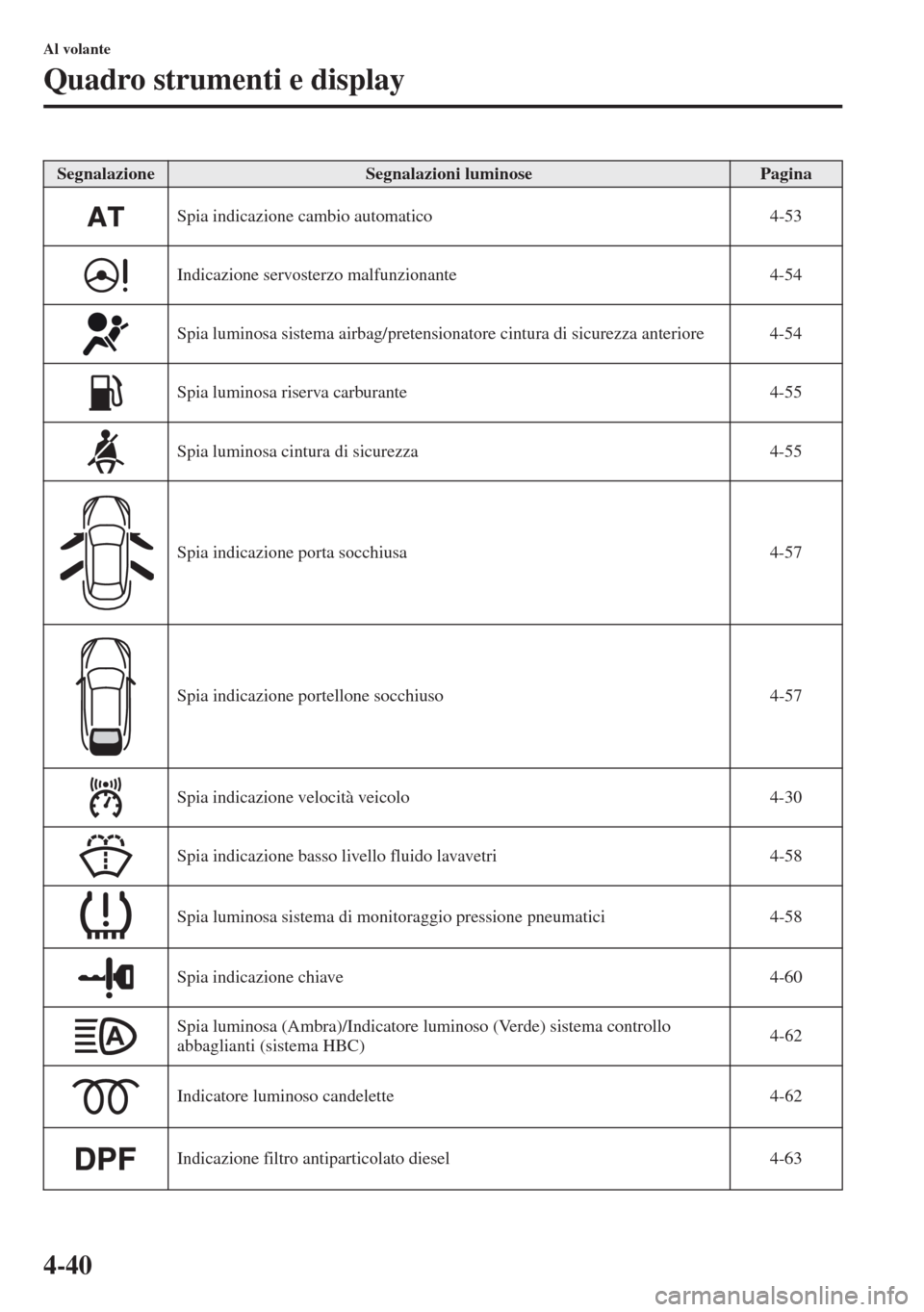

4-40
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Spia indicazione cambio automatico 4-53
Indicazione servosterzo malfunzionante 4-54
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza anteriore 4-54
Spia luminosa riserva carburante 4-55
Spia luminosa cintura di sicurezza 4-55
Spia indicazione porta socchiusa 4-57
Spia indicazione portellone socchiuso 4-57
Spia indicazione velocità veicolo 4-30
Spia indicazione basso livello fluido lavavetri 4-58
Spia luminosa sistema di monitoraggio pressione pneumatici 4-58
Spia indicazione chiave 4-60
Spia luminosa (Ambra)/Indicatore luminoso (Verde) sistema controllo
abbaglianti (sistema HBC)4-62
Indicatore
luminoso candelette 4-62
Indicazione filtro antiparticolato diesel 4-63

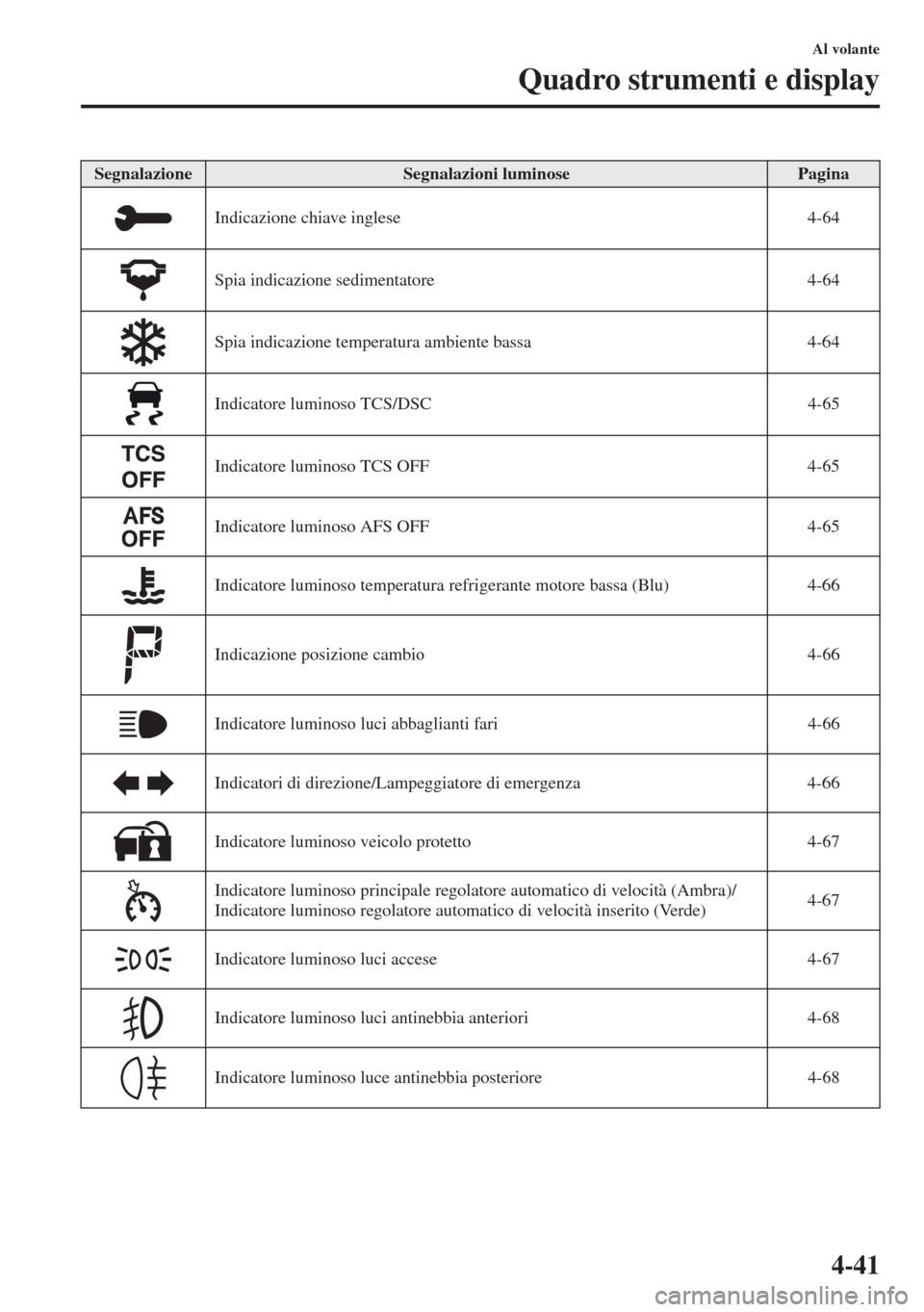

4-41
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Indicazione chiave inglese 4-64
Spia indicazione sedimentatore 4-64
Spia indicazione temperatura ambiente bassa 4-64
Indicatore luminoso TCS/DSC 4-65
Indicatore luminoso TCS OFF 4-65
Indicatore luminoso AF
S OFF 4-65
Indicatore luminoso temperatura refrigerante motore bassa (Blu) 4-66
Indicazione posizione cambio 4-66
Indicatore luminoso luci abbaglianti fari 4-66
Indicatori di direzione/Lampeggiatore di emergenza 4-66
Indicatore luminos
o veicolo protetto 4-67
Indicatore luminoso principale regolatore automatico di velocità (Ambra)/
Indicatore luminoso regolatore automatico di velocità inserito (Verde)4-67
Indicatore luminos
o luci accese 4-67
Indicatore luminoso luci antinebbia anteriori 4-68
Indicatore luminoso luce antinebbia posteriore 4-68

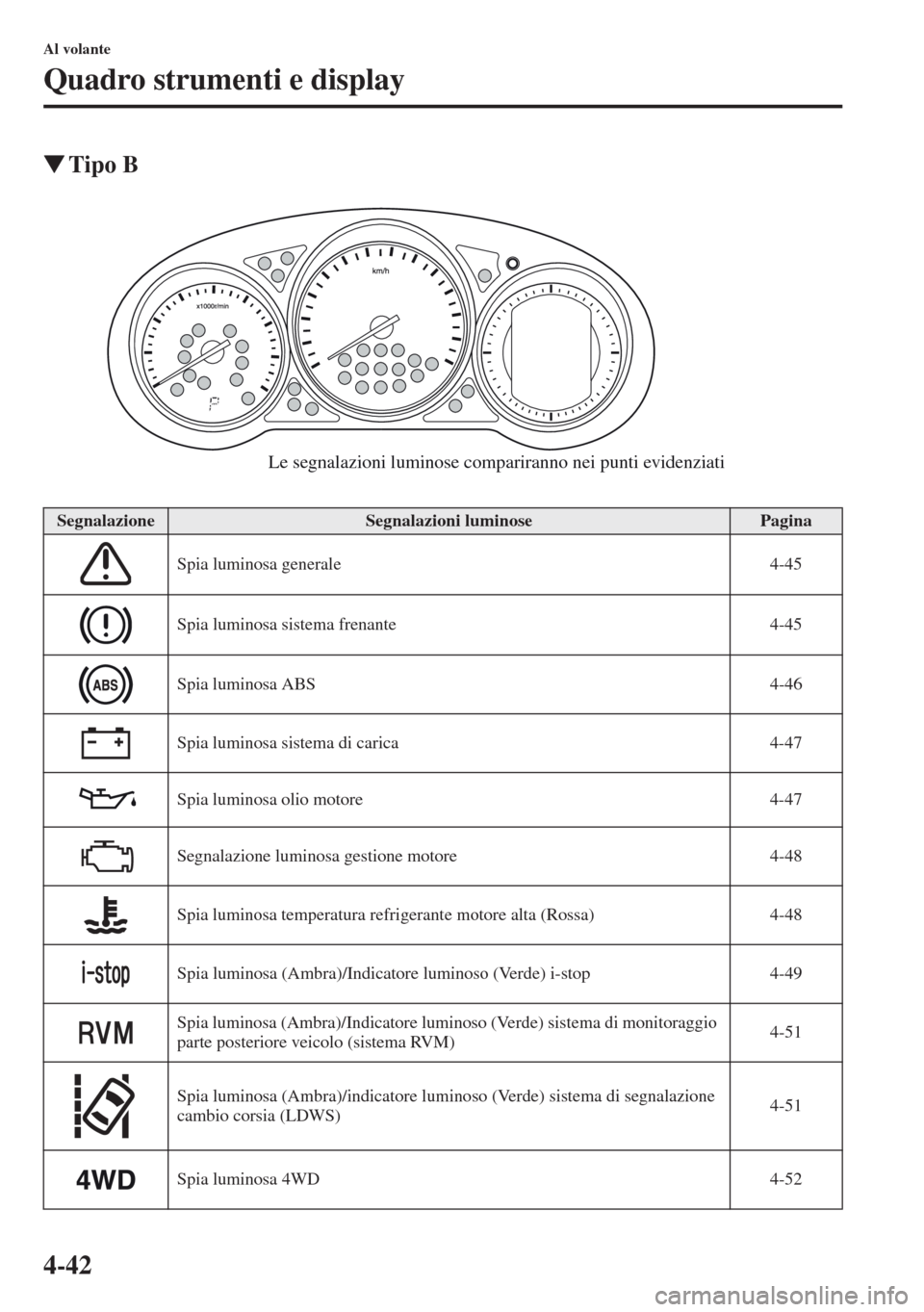

4-42
Al volante
Quadro strumenti e display
tTipo B
SegnalazioneSegnalazioni luminosePagina
Spia luminosa generale 4-45
Spia luminosa sistema frenante 4-45
Spia luminosa ABS 4-46
Spia luminosa sistema di carica 4-47
Spia luminosa olio motore 4-47
Segnalazione luminosa gestione motore 4-48
Spia luminosa temperatura refrigerante motore alta (Rossa) 4-48
Spia luminosa (Ambra)/Indicatore luminoso (Verde) i-stop 4-49
Spia luminosa (Ambra)/Indicatore luminoso (Verde) sistema di monitoraggio
parte posteriore veicolo (sistema RVM)4-51
Spia luminosa (Ambra)/indicatore luminoso (Verde) sistema di segnalazione
cambio corsia (LDWS)4-51
Spia luminosa 4WD 4-52
Le segnalazioni luminose compariranno nei punti evidenziati

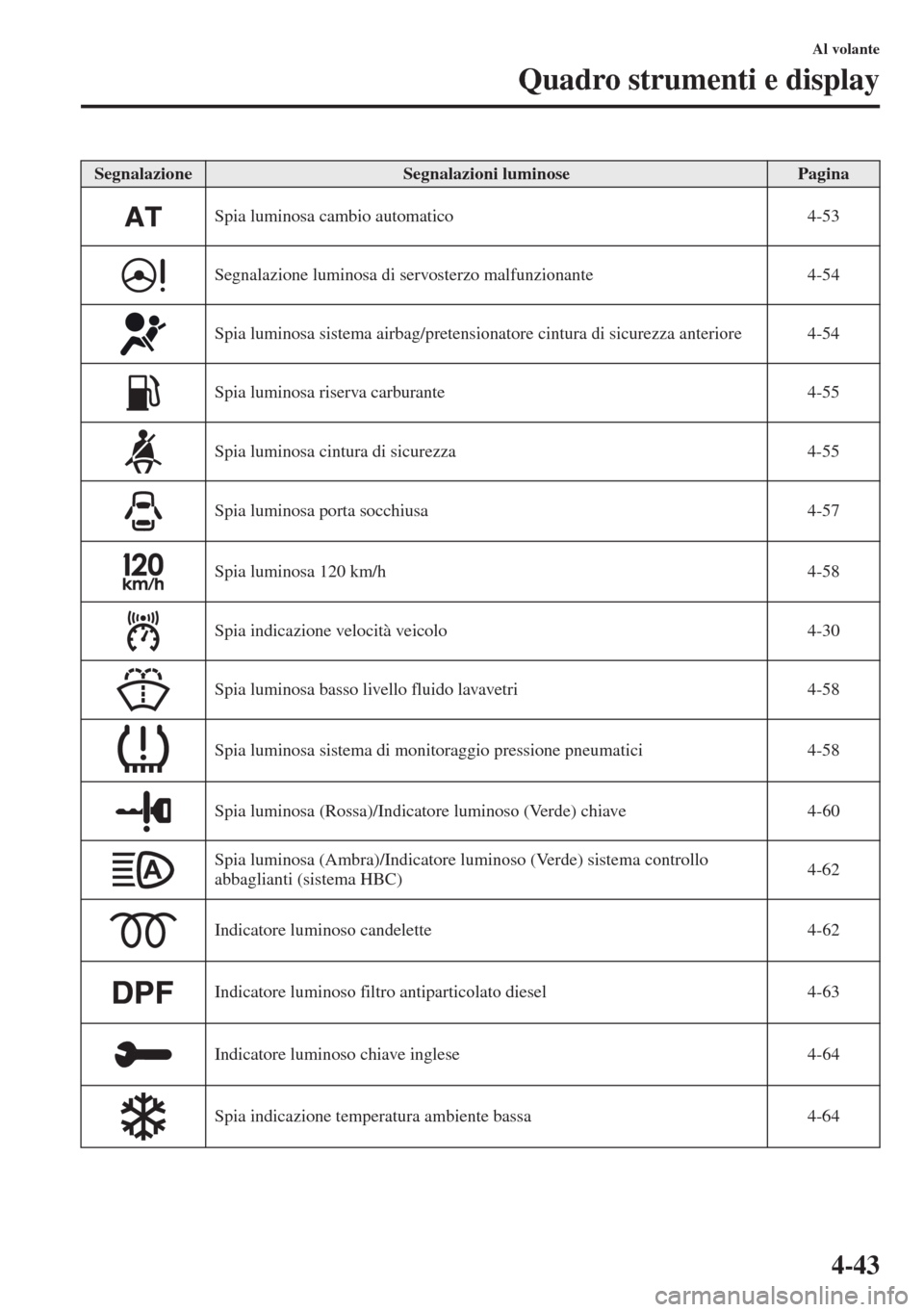

4-43
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Spia luminosa cambio automatico 4-53
Segnalazione luminosa di servosterzo malfunzionante 4-54
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza anteriore 4-54
Spia luminosa riserva carburante 4-55
Spia luminosa cintura di sicurezza 4-55
Spia luminosa porta socchiusa 4-57
Spia luminosa 120 km/h 4-58
Spia indicazione velocità veicolo 4-30
Spia luminosa basso
livello fluido lavavetri 4-58
Spia luminosa sistema di monitoraggio pressione pneumatici 4-58
Spia luminosa (Rossa)/Indicatore luminoso (Verde) chiave 4-60
Spia luminosa (Ambra)/Indicatore luminoso (Verde
) sistema controllo
abbaglianti (sistema HBC)4-62
Indicatore luminoso candelette 4-62
Indicatore luminoso filtro antiparticolato diesel 4-63
Indicatore luminoso chiave inglese 4-64
Spia indicazione temperatu
ra ambiente bassa 4-64

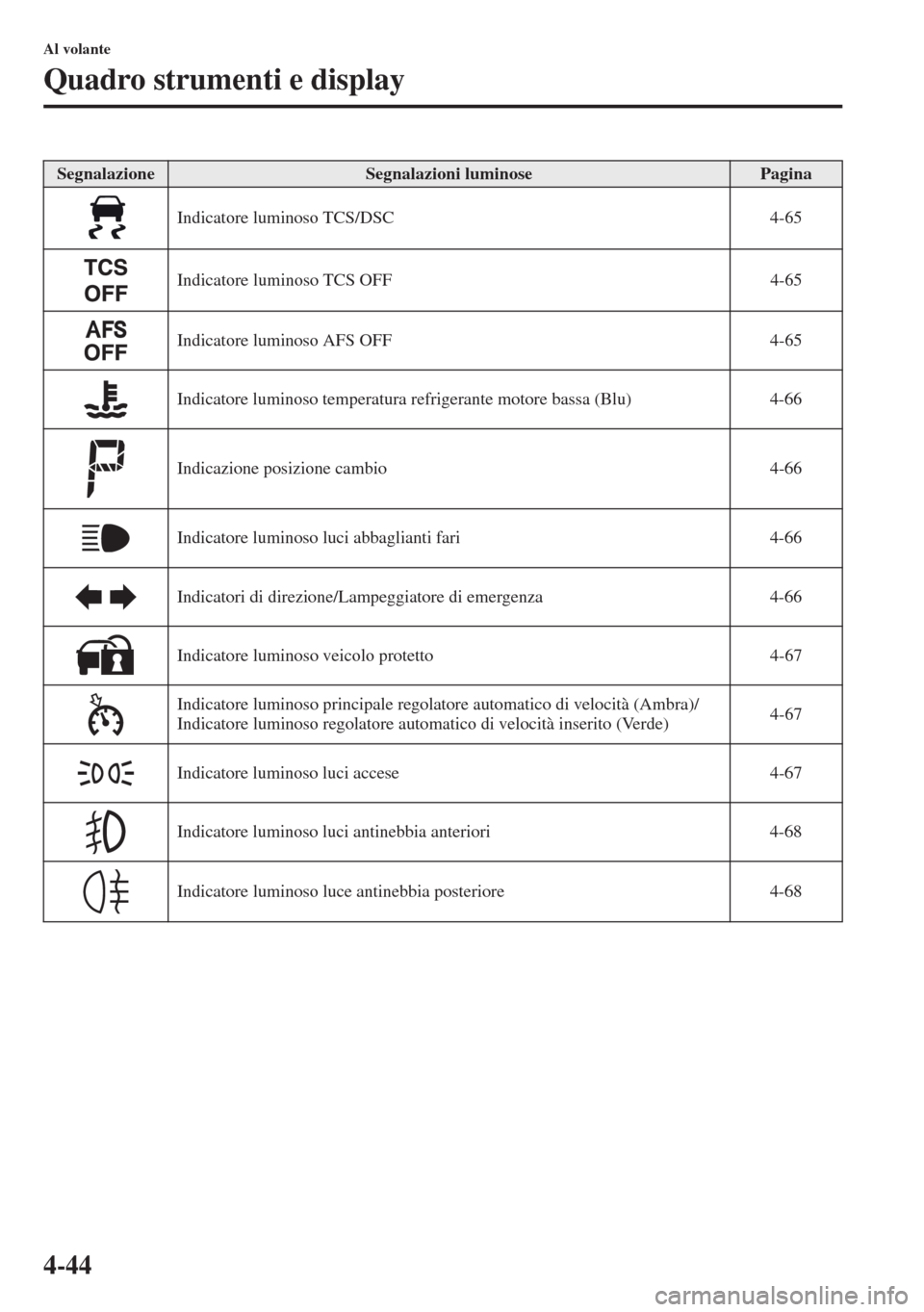

4-44
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Indicatore luminoso TCS/DSC 4-65
Indicatore luminoso TCS OFF 4-65
Indicatore luminoso AFS OFF 4-65
Indicatore luminoso temperatura refrigerante motore bassa (Blu) 4-66
Indicazione posizione cambio 4-66
Indicatore luminoso luc
i abbaglianti fari 4-66
Indicatori di direzione/Lampeggiatore di emergenza 4-66
Indicatore luminoso veicolo protetto 4-67
Indicatore luminoso principale regolatore automatico di velocità (Ambra)/
Indicatore luminoso regolatore automatico di velocità inserito (Verde)4-67
Indicatore luminoso luci accese 4-67
Indicatore luminoso luci antinebbia anteriori 4-68
Indicatore luminoso luce antinebbia posteriore 4-68

4-45
Al volante
Quadro strumenti e display
tSpia luminosa generale
Questa spia luminosa rimane accesa per
alcuni secondi quando l'accensione viene
commutata su ON.
Tipo A
La visualizzazione avviene quando è
richiesta la notifica di malfunzionamenti
al sistema.
Controllare il messaggio indicato nel
display e consultare un riparatore specia-
lizzato; noi raccomandiamo di rivolgersi
ad
un Riparatore Autorizzato Mazda.
Tipo B
La segnalazione luminosa resta
costantemente accesa se si verifica una
qualsiasi delle condizioni indicate di
seguito. Consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad
un Riparatore Autorizzato
Mazda.
•C'è un malfunzionamento nel sistema
di gestione batteria.
•C'è un malfunzionamento
nell'interruttore freno.
(SKYACTIV-D 2.2)
•C'è un malfunzionamento nel controllo
idraulico del motore.
•C'è un malfunzionamento nella catena
di distr
ibuzione del motore.
•C'è un malfunzionamento nel
riscaldatore blow-by.
tSpia luminosa sistema frenante
La spia ha le seguenti funzioni:
Spia freno di stazionamento/Ispezione
spia luminosa
La segnalazione luminosa si accende
quando il freno di stazionamento è
inserito e l'accensione è commutata su
START o ON. Si spegne quando il freno
di stazionamento è completamente
rilasciato.
Spia livello fluido freni basso
Se la spia luminosa freno resta accesa
nonostante il freno di stazionamento sia
rilasciato, significa che il livello del fluido
freni è basso o che potrebbe esserci un
problema nel sistema frenante.
Parcheggiare immediatamente il veicolo
in un luogo sicuro e contattare un tecnico
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.

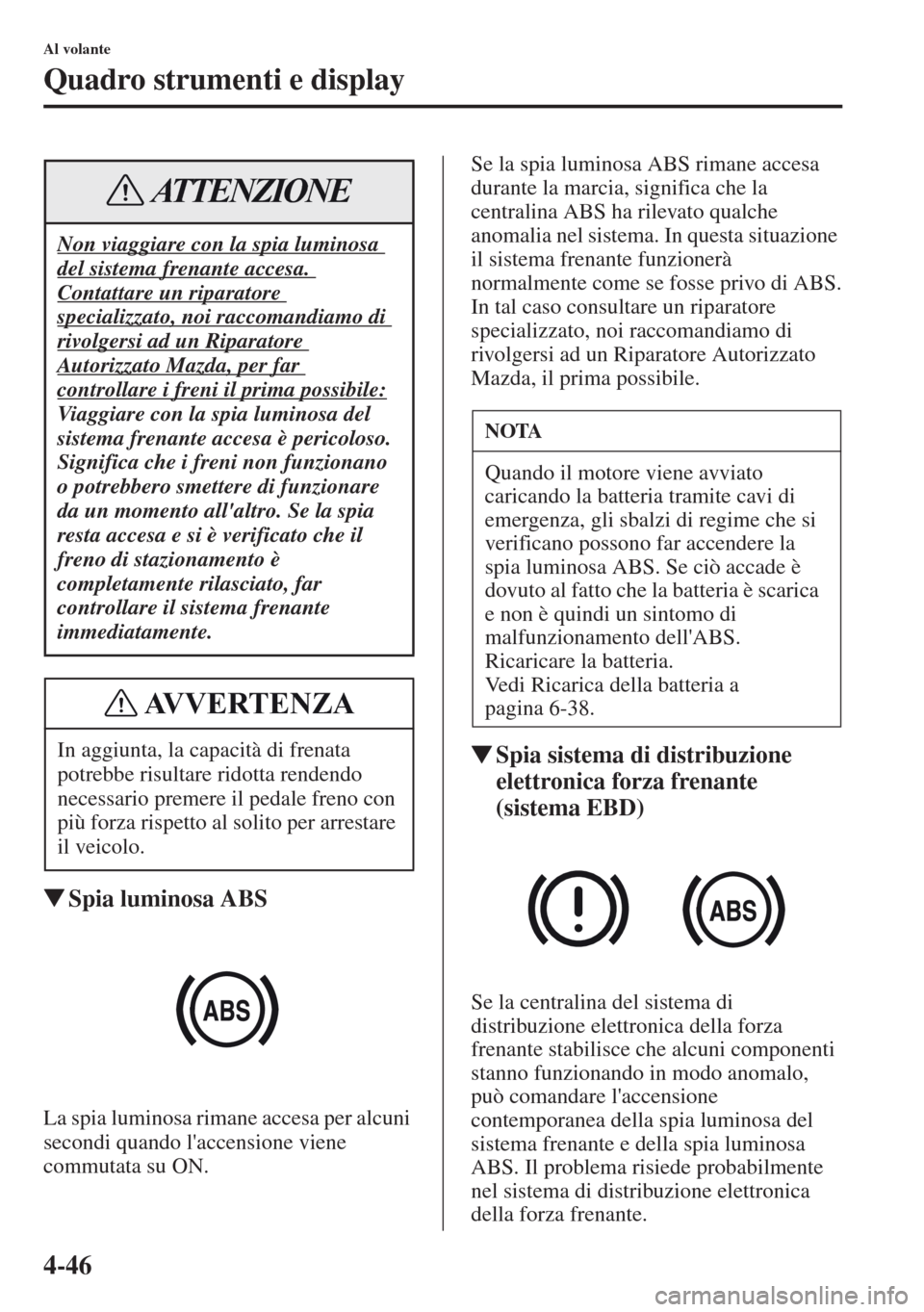

4-46
Al volante
Quadro strumenti e display
tSpia luminosa ABS
La spia luminosa rimane accesa per alcuni
secondi quando l'accensione viene
commutata su ON.Se la spia luminosa ABS rimane accesa
durante la marcia, significa che la
centralina
ABS ha rilevato qualche
anomalia nel sistema. In questa situazione
il sistema frenante funzionerà
normalmente come se fosse privo di ABS.
In tal caso consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Ri
paratore Autorizzato
Mazda, il prima possibile.
tSpia sistema di distribuzione
elettronica forza frenante
(sistema EBD)
Se la centralina del sistema di
distribuzione elettronica della forza
frenante stabilisce che alcuni componenti
stanno funzionando in modo anomalo,
può comandare l'accensione
contemporanea della spia luminosa del
sistema frenante e della spia luminosa
ABS. Il problema risiede probabilmente
nel sistema di distribuzione elettronica
della forza frenante.
Non viaggiare con la spia luminosa
del sistema frenante accesa.
Contattare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda, per far
controllare i freni il prima possibile:
Viaggiare con la spia luminosa del
sistema frenante accesa è pericoloso.
Significa che i freni non funzionano
o potrebbero smettere di funzionare
da un momento all'altro. Se la spia
resta accesa e si è verificato che il
freno di stazionamento è
completamente rilasciato, far
controllare il sistema frenante
immediatamente.
In aggiunta, la capacità di frenata
potrebbe risultare ridotta rendendo
necessario premere il pedale freno con
più forza rispetto al solito per arrestare
il veicolo.
ATTENZIONE
AVVERTENZA
NOTA
Quando il motore viene avviato
caricando la batteria tramite cavi di
emergenza, gli sbalzi di regime che si
verificano possono far accendere la
spia luminosa ABS. Se ciò accade è
dovuto al fatto che la batteria è scarica
e non è quindi un sintomo di
malfunzionamento dell'ABS.
Ricaricare la batteria.
Vedi Ricarica della batteria a
pagina 6-38.

4-47
Al volante
Quadro strumenti e display
tSpia indicazione/spia luminosa
sistema di carica
Tipo B
Questa spia luminosa si accende
commutando l'accensione su ON e si
spegne avviando il motore.
Tipo A / Tipo B
Se la spia indicazione/spia luminosa si
accende durante la marcia, significa che
c'è un guasto nell'alternatore o nel sistema
di carica.
Accostare e parcheggiare fuori dal
traffico. Consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
tSpia indicazione/spia luminosa
olio motore
Tipo B
Questa spia luminosa si accende
commutando l'accensione su ON e si
spegne avviando il motore.
Tipo A / Tipo B
Questa spia luminosa/spia indicazione
indica che la pressione dell'olio motore è
bassa.
Per SKYACTIV-D 2.2, la spia luminosa/
spia indicazione olio motore si accende
anche quando l'olio del motore risulta
estremamente deteriorato.
Se si accende la segnalazione luminosa o
se la spia indicazione viene visualizzata
durante la guida:
1. Accostare e parcheggiare fuori dal
traffico su una superficie in piano.
Non viaggiare con la spia luminosa
ABS e la spia luminosa sistema
frenante entrambe accese. Far
trainare il veicolo presso un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda, per far controllare
i freni il prima possibile:
Viaggiare con la spia luminosa ABS e
la spia luminosa sistema frenante
entrambe accese è pericoloso.
Quando entrambe le spie sono accese,
in caso di frenata di emergenza le
ruote posteriori potrebbero bloccarsi
più rapidamente di quanto non
avviene normalmente.
ATTENZIONE
Non proseguire il viaggio quando si
accende la spia luminosa del sistema di
carica in quanto il motore potrebbe
spegnersi all'improvviso.
Non tenere acceso il motore se la
pressione dell'olio è bassa. Altrimenti
il motore potrebbe subire gravi danni.
AVVERTENZA
AVVERTENZA
