2013 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

2-34
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
Tipo rivolto in avanti
Non usare mai un seggiolino per
bambini rivolto all'indietro su un
sedile del passeggero anteriore
protetto da airbag:
Non mettere MAI un seggiolino per
bambini rivolto all'indietro su un
sedile protetto da AIRBAG ATTIVO;
il BAMBINO potrebbe rimanere
UCCISO o subire GRAVI LESIONI.
Il seggiolino per bambini potrebbe
impattare contro l'airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite
o perdere la vita. Se il veicolo è dotato
d'interruttore di disattivazione airbag
passeggero anteriore, mettere sempre
l'interruttore in posizione OFF
quando non si può fare a meno
d'installare un seggiolino per
bambini rivolto all'indietro sul sedile
del passeggero anteriore.
ATTENZIONE
Non installare mai un seggiolino per
bambini rivolto in avanti su un sedile
non appropriato:
Installare un seggiolino per bambini
nel senso di marcia (cioè rivolto in
avanti) senza consultare
preventivamente la tabella
"Posizionamento seggiolini per
bambini rispetto ai sedili" è pericoloso.
Un seggiolino per bambini rivolto in
avanti installato su un sedile non adatto
non può essere fissato correttamente.
In caso di collisione il bambino
rischierebbe di essere scaraventato
contro qualcosa o qualcuno e ferirsi
gravemente o perdere la vita.
Non installare un seggiolino per
bambini rivolto in avanti sul sedile del
passeggero anteriore a meno che non
sia inevitabile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi
lesioni, anche letali, al bambino. Se
proprio non si può evitare d'installare
un seggiolino per bambini rivolto in
avanti sul sedile del passeggero
anteriore, spostare il sedile il più
indietro possibile e verificare che
l'interruttore di disattivazione airbag
passeggero anteriore sia in posizione
OFF. Vedi "Interruttore di
disattivazione airbag passeggero
anteriore" (
pagina 2-48).
ATTENZIONE

2-35
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
tPosizionamento seggiolino
per ragazzini
Il seggiolino per ragazzini può essere
installato solamente nel normale senso di
marcia, cioè rivolto in avanti.
Per il posizionamento del seggiolino per
ragazzini vedi tabella "Posizionamento
seggiolini per bam
bini rispetto ai sedili"
(pag
ina 2-36).
Installare sempre il seggiolino per
ragazzini sul sedile appropriato:
Installare un seggiolino per ragazzini
senza consultare preventivamente la
tabella "Posizionamento seggiolini
per bambini rispetto ai sedili" è
pericoloso. Un seggiolino per
ragazzini installato su un sedile non
adatto non può essere fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o
qualcuno e ferirsi gravemente o
perdere la vita.
ATTENZIONE
Non installare un seggiolino per
bambini rivolto in avanti sul sedile del
passeggero anteriore a meno che non
sia inevitabile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi
lesioni, anche letali, al bambino. Se
proprio non si può evitare d'installare
un seggiolino per bambini rivolto in
avanti sul sedile del passeggero
anteriore, spostare il sedile il più
indietro possibile e verificare che
l'interruttore di disattivazione airbag
passeggero anteriore sia in posizione
OFF. Vedi "Interruttore di
disattivazione airbag passeggero
anteriore" (
pagina 2-48).
ATTENZIONE

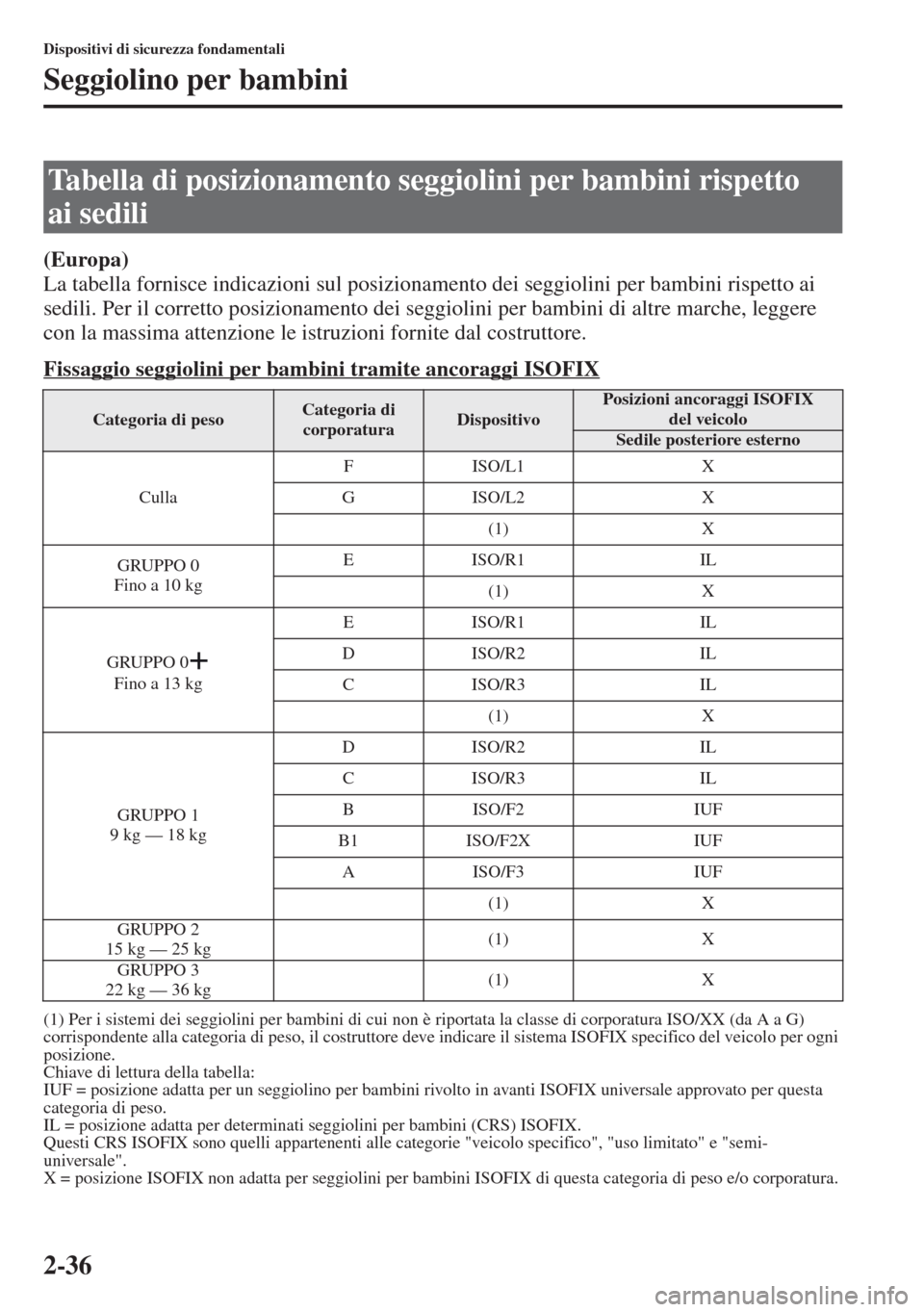

2-36
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
(Europa)
La tabella fornisce indicazioni sul posizionamento dei seggiolini per bambini rispetto ai
sedili. Per il corretto posizionamento dei seggiolini per bambini di altre marche, leggere
con la massima attenzione le
istruzioni fornite dal costru
ttore.
Fissaggio seggiolini per bambini tramite ancoraggi ISOFIX
(1) Per i sistemi dei seggiolini per bambini di cui non è riportata la classe di corporatura ISO/XX (da A a G)
corrispondente alla categoria di peso, il costruttore deve indicare il sistema ISOFIX specifico del veicolo per ogni
posizione.
Chiave di l
ettura della tabella:
IUF = posizione adatta per un seggiolino per bambini rivolto in avanti ISOFIX universale approvato per questa
categoria di peso.
IL = posizione adatta per determinati seggiolini per bambini (CRS) ISOFIX.
Questi CRS ISOFIX sono quelli
appartenenti alle categorie "veicolo specifico", "uso limitato" e "semi-
universale".
X = posizione ISOFIX non adatta per seggiolini per bambini ISOFIX di questa categoria di peso e/o corporatura.
Tabella di posizionamento seggiolini per bambini rispetto
ai sedili
Categoria di pesoCategoria di
corporaturaDispositivoPosizioni ancoraggi ISOFIX
del veicolo
Sedile posteriore esterno
CullaF ISO/L1X
G ISO/L2 X
(1)X
GRUPPO 0
Fino a 10 kgEISO/R1IL
(1)X
GRUPPO 0
Fino a 13 kgEISO/R1IL
D ISO/R2 IL
C ISO/R3 IL
(1)X
GRUPPO 1
9 kg — 18 kgD ISO/R2 IL
C ISO/R3 IL
B ISO/F2 IUF
B1ISO/F2X IUF
AISO/F3 IUF
(1)X
GRUPPO 2
15 kg — 25 kg(1)X
GRUPP
O 3
22 kg — 36 kg(1)X

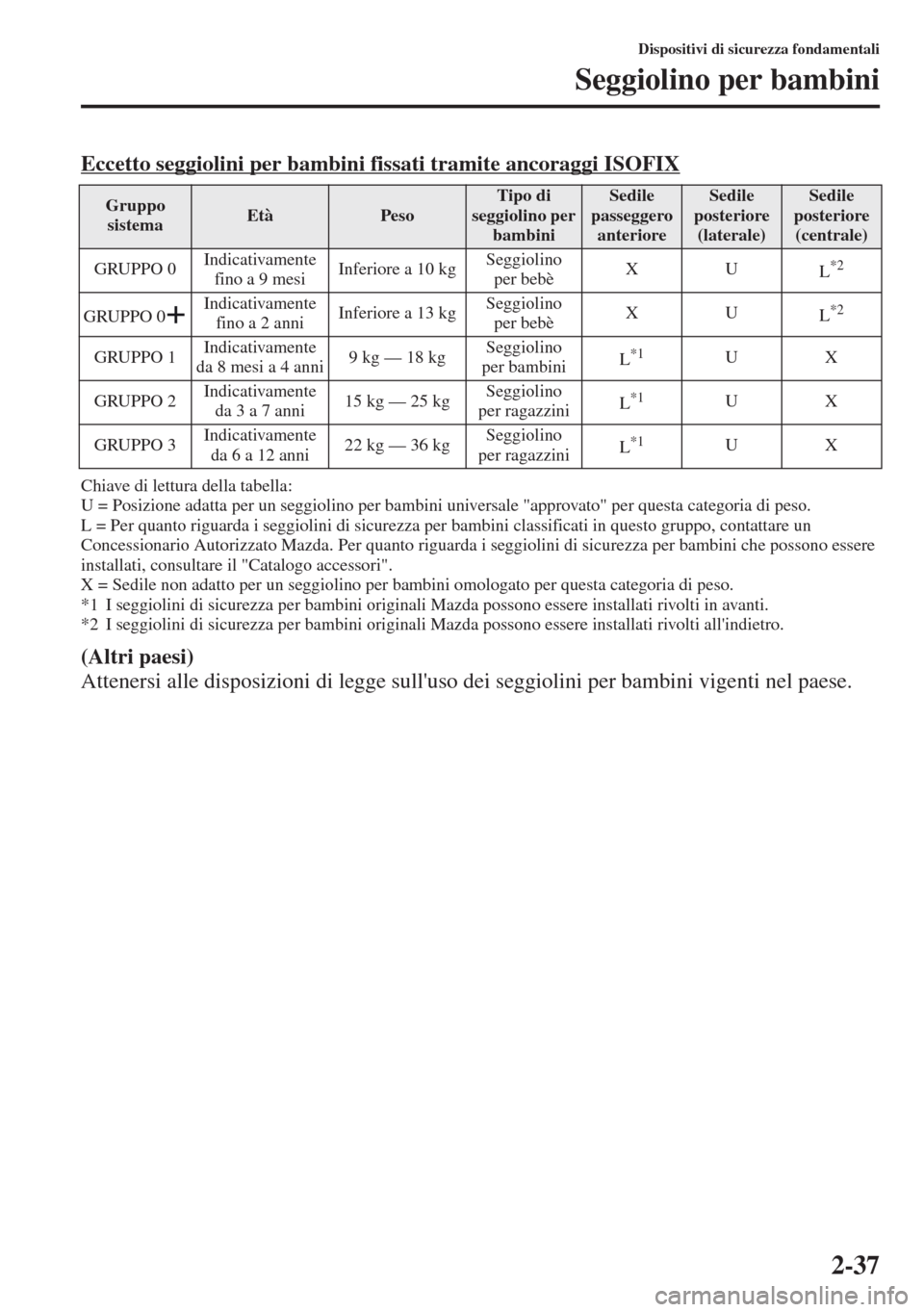

2-37
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
Eccetto seggiolini per bambini fissati tramite ancoraggi ISOFIX
Chiave di lettura della tabella:
U = Posizione adatta per un seggiolino per bambini universale "approvato" per questa categoria di peso.
L = Per quanto riguarda i seggiolini di sicurezza per bambini
classificat
i in questo gruppo, contattare un
Concessionario Autorizzato Mazda. Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere
installati, consultare il "Catalogo access
ori".
X = Sedile non adatto per un seggiolino per bambini omo
logato per questa categoria di peso.
*1I seggiolini di sicurezza per bambini originali Mazda possono essere installati rivolti in avanti.
*2 I seggi
olini di sicurezza per bambini originali Mazda possono essere installa
ti rivolti all'indietro.
(Altri paesi)
Attenersi alle disposizioni di legge sull'uso dei seggiolini per bambini vigenti nel paese.
Gruppo
sistemaEtàPesoTipo di
seggiolino per
bambiniSedile
passeggero
anterioreSedile
posteriore
(laterale)Sedile
posteriore
(centrale)
GRUPPO 0Indicativamente
fino a 9 mesiInferiore a 10 kgSeggiolino
per bebèXU
L
*2
GRUPPO 0Indicativamente
fino a 2 anniInferiore a 13 kgSeggiolino
per bebèXU
L*2
GRUPPO 1Indicativamente
da 8 mesi a 4 anni9 kg — 18 kg Seggiolino
per bambiniL*1UX
GRUPPO 2Indicativamente
da 3 a 7 anni15 kg — 25 kgSeggiolino
per ragazziniL
*1UX
GRUPPO 3Indicativamente
da 6 a 12 anni22 kg — 36 kgSeggiolino
per ragazziniL
*1UX

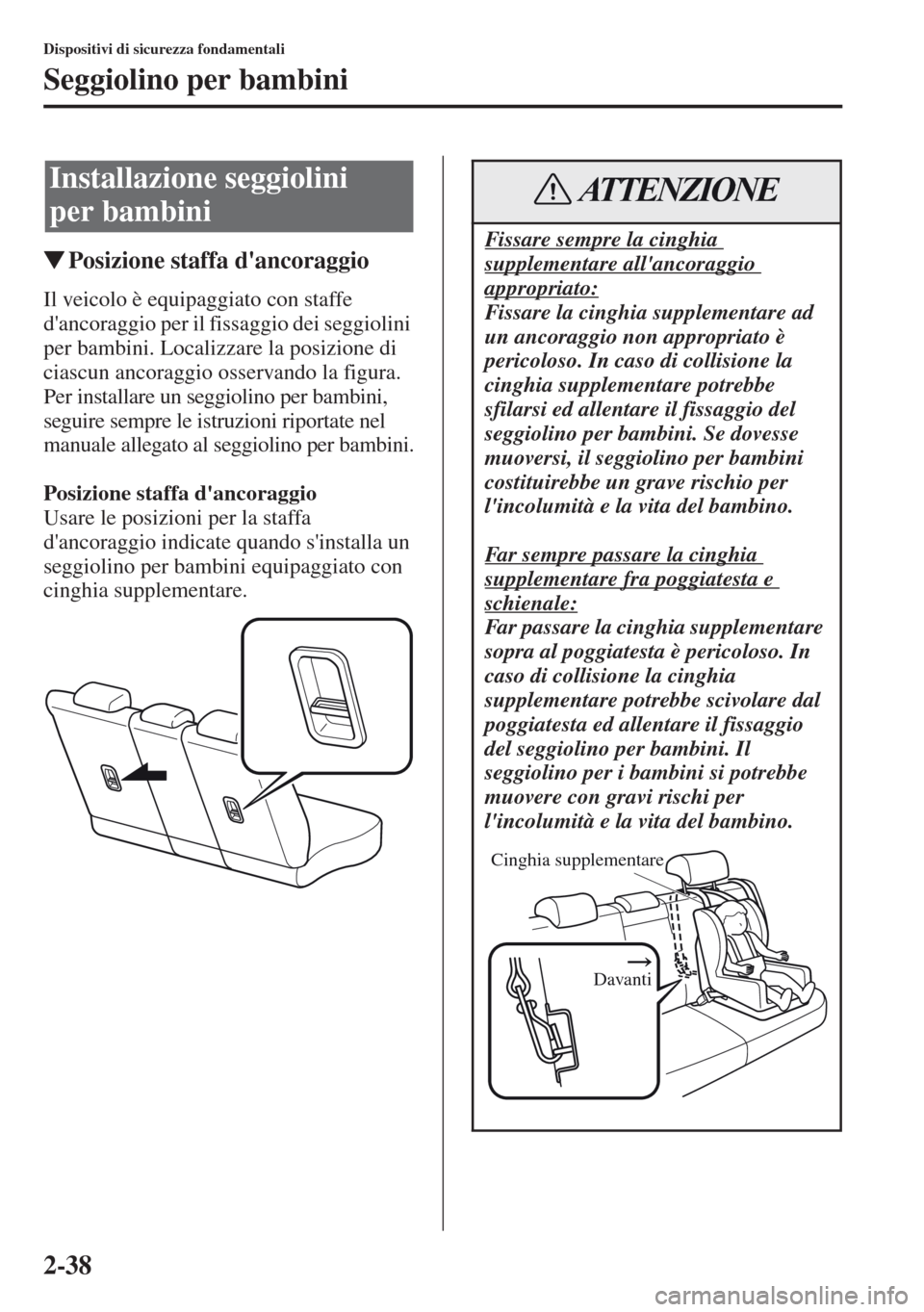

2-38
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
tPosizione staffa d'ancoraggio
Il veicolo è equipaggiato con staffe
d'ancoraggio per il fissaggio dei seggiolini
per bambini. Localizzare la posizione di
ciascun ancoraggio osservando la figura.
Per installare un seggiolino per bambini,
seguire sempre le istruzioni riportate nel
manuale allegato al seggiolino per bambini.
Posizione staffa d'ancoraggio
Usare le posizioni per la staffa
d'ancoraggio indicate quando s'installa un
seggiolino per bambini equipaggiato con
cinghia supplementare.
Installazione seggiolini
per bambini
Fissare sempre la cinghia
supplementare all'ancoraggio
appropriato:
Fissare la cinghia supplementare ad
un ancoraggio non appropriato è
pericoloso. In caso di collisione la
cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l'incolumità e la vita del bambino.
Far sempre passare la cinghia
supplementare fra poggiatesta e
schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso. In
caso di collisione la cinghia
supplementare potrebbe scivolare dal
poggiatesta ed allentare il fissaggio
del seggiolino per bambini. Il
seggiolino per i bambini si potrebbe
muovere con gravi rischi per
l'incolumità e la vita del bambino.
ATTENZIONE
Cinghia supplementare
Davanti

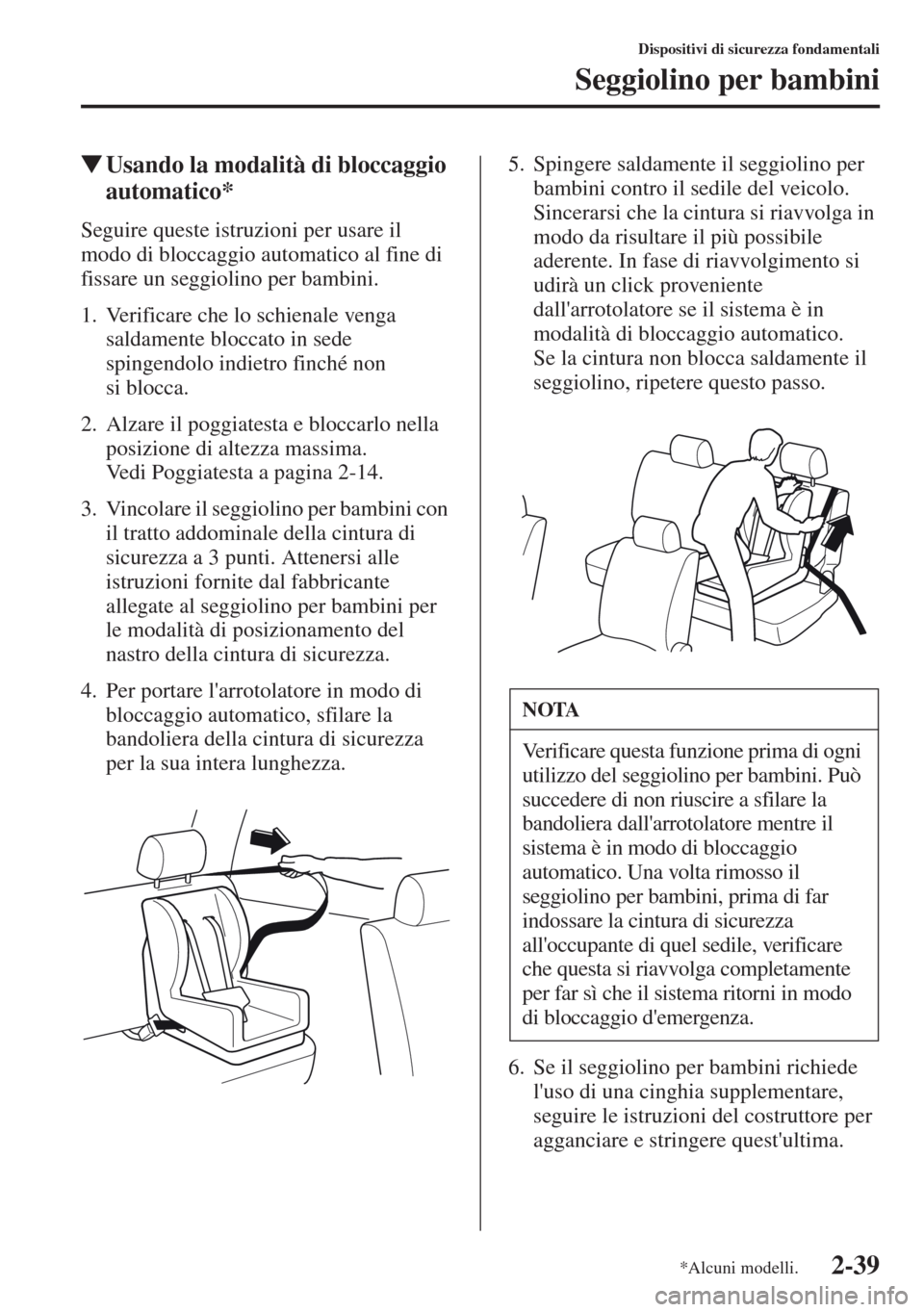

2-39
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
tUsando la modalità di bloccaggio
automatico*
Seguire queste istruzioni per usare il
modo di bloccaggio automatico al fine di
fissare un seggiolino per bambini.
1.Verificare che lo schienale venga
saldamente bloccato in sede
spingendolo
indietro finché non
si blocca.
2.
Alzare il poggiatesta e bloccarlo nella
posizione di altezza massima.
Ve di Poggiatesta a pagina 2-14.
3. Vincolare il seggiolino per bambini con
il tratto addominale della ci
ntura di
sicurezza a 3 punti.
Attenersi alle
istruzioni fornite dal fabbricante
allegate al seggiolino per bambini per
le modalità di posizionamento del
nastro della cintura di sicurezza.
4.Per portare l'arrotolatore in modo di
bloccaggio automatico, sfilare la
ba
ndoliera della cintura di sicurezza
per la sua intera lunghezza.5. Spingere saldamente il seggiolino per
bambini contro il sedile del veico
lo.
Sincerarsi che la cintura si riavvolga in
modo da risultare il più poss
ibile
aderente. In fase di riavvolgimento si
udirà un click proveniente
dall'arrotolatore se il sistema è in
modalità di bloccaggio automatico.
Se
la cintura non blocca saldamente il
seggiolino, ripetere questo passo.
6. Se il seggiolino per bambini
richiede
l'uso di una cinghia supplementare,
seguire le istruzioni del costruttore per
agganciare e stringere quest'ultima.
NOTA
Ve rificare questa funzione prima di ogni
utilizzo del seggiolino per bambini. Può
succedere di non riuscire a sfilare la
bandoliera dall'arrotolatore mentre il
sistema è in modo di bloccaggio
automati
co. Una volta rimosso il
seggiolino per bambini, prima di far
indossare la cintura di sicurezza
all'occupante di quel sedile, verificare
che questa si riavvolga completamente
per far sì che il sistema ritorni in modo
di bloccaggio d'emergenza
.
*Alcuni modelli.

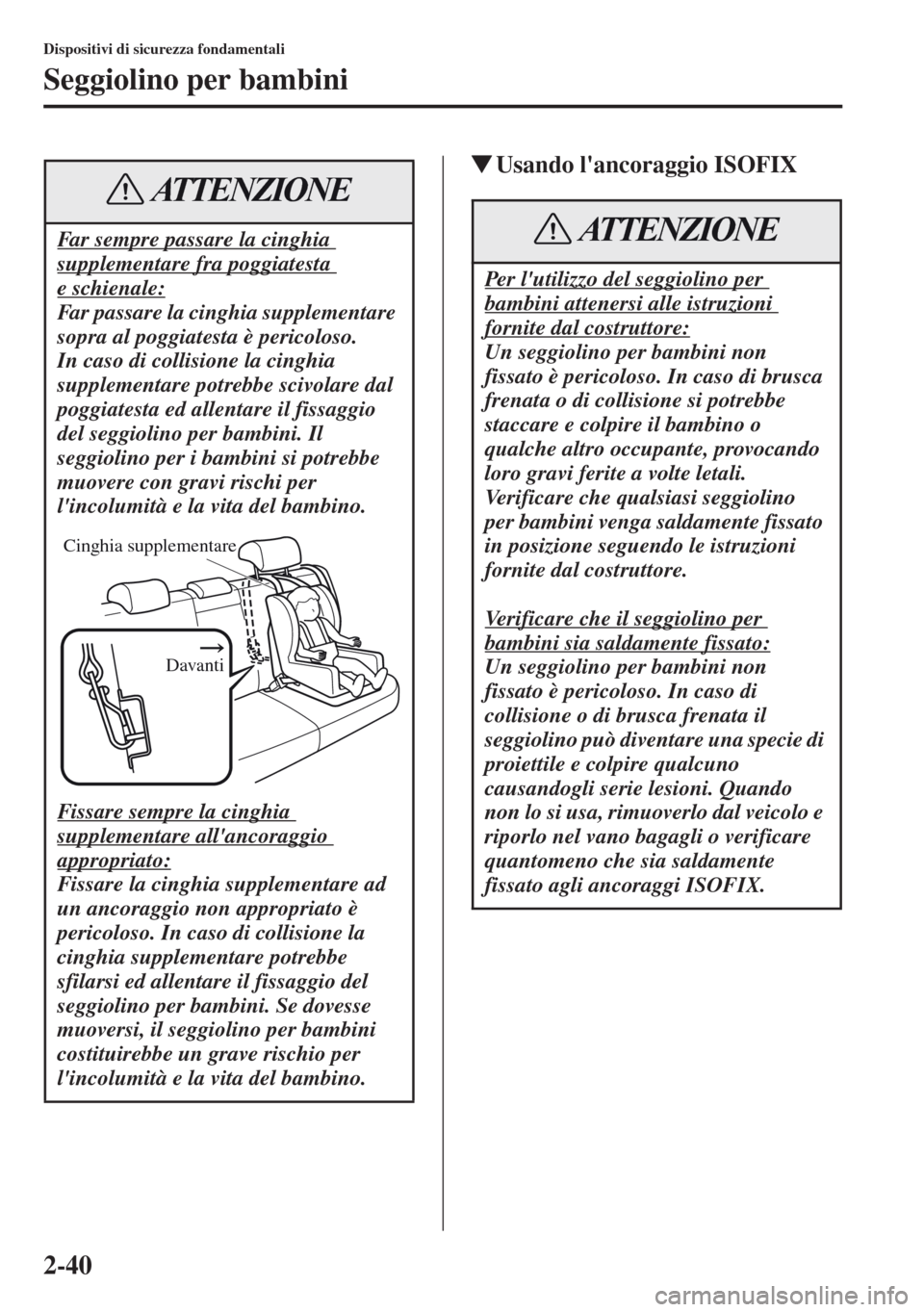

2-40
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
tUsando l'ancoraggio ISOFIX
Far sempre passare la cinghia
supplementare fra poggiatesta
e schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso.
In caso di collisione la cinghia
supplementare potrebbe scivolare dal
poggiatesta ed allentare il fissaggio
del seggiolino per bambini. Il
seggiolino per i bambini si potrebbe
muovere con gravi rischi per
l'incolumità e la vita del bambino.
Fissare sempre la cinghia
supplementare all'ancoraggio
appropriato:
Fissare la cinghia supplementare ad
un ancoraggio non appropriato è
pericoloso. In caso di collisione la
cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l'incolumità e la vita del bambino.
ATTENZIONE
Cinghia supplementare
Davanti
Per l'utilizzo del seggiolino per
bambini attenersi alle istruzioni
fornite dal costruttore:
Un seggiolino per bambini non
fissato è pericoloso. In caso di brusca
frenata o di collisione si potrebbe
staccare e colpire il bambino o
qualche altro occupante, provocando
loro gravi ferite a volte letali.
Verificare che qualsiasi seggiolino
per bambini venga saldamente fissato
in posizione seguendo le istruzioni
fornite dal costruttore.
Verificare che il seggiolino per
bambini sia saldamente fissato:
Un seggiolino per bambini non
fissato è pericoloso. In caso di
collisione o di brusca frenata il
seggiolino può diventare una specie di
proiettile e colpire qualcuno
causandogli serie lesioni. Quando
non lo si usa, rimuoverlo dal veicolo e
riporlo nel vano bagagli o verificare
quantomeno che sia saldamente
fissato agli ancoraggi ISOFIX.
ATTENZIONE

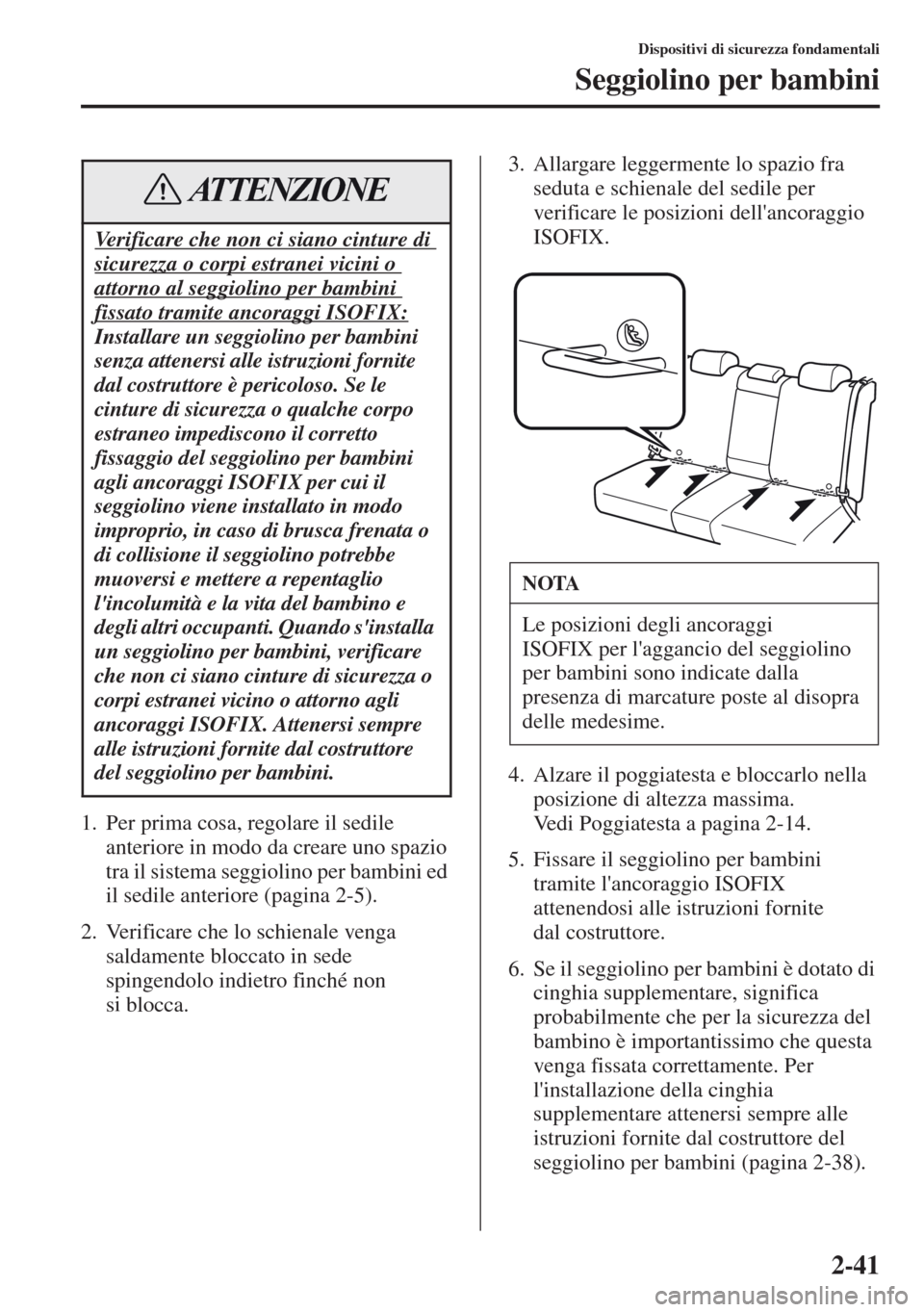

2-41
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
1.Per prima cosa, regolare il sedile
anteriore in modo da creare uno spazio
tra il sistema seggiolino per bambini ed
il sedile anteriore (pagina
2-5).
2. Verificare che lo schienale venga

saldamente bloccato in sede
spingendolo indietro finché non
s
i
blocca.3.Allargare leggermente lo spazio fra
seduta e schienale del sedile per
verificare le posizioni dell'ancoraggio
ISOFIX.
4.Alzare
il poggiatesta e bloccarlo nella
posizione di altezza massima.
Ve di Poggiatesta a pagi
na 2-14.
5. Fissare il seggiolino per bambini
tramite l'ancoraggio ISOFIX
attenendosi alle istruzioni fornite
dal costruttore.
6. Se
il seggiolino per bambini è dotato di
cinghia supplementare, significa
probabilmente che per la sicurezza de
l
bambino è importantissimo che questa
venga fissata correttamente. Per
l'installazione della cinghia
su
pplementare attenersi sempre alle
istruzioni fornite dal costruttore del
seggiolino per bambini (pagina
2-38).
Verificare che non ci siano cinture di
sicurezza o corpi estranei vicini o
attorno al seggiolino per bambini
fissato tramite ancoraggi ISOFIX:
Installare un seggiolino per bambini
senza attenersi alle istruzioni fornite
dal costruttore è pericoloso. Se le
cinture di sicurezza o qualche corpo
estraneo impediscono il corretto
fissaggio del seggiolino per bambini
agli ancoraggi ISOFIX per cui il
seggiolino viene installato in modo
improprio, in caso di brusca frenata o
di collisione il seggiolino potrebbe
muoversi e mettere a repentaglio
l'incolumità e la vita del bambino e
degli altri occupanti. Quando s'installa
un seggiolino per bambini, verificare
che non ci siano cinture di sicurezza o
corpi estranei vicino o attorno agli
ancoraggi ISOFIX. Attenersi sempre
alle istruzioni fornite dal costruttore
del seggiolino per bambini.
ATTENZIONE
NOTA
Le posizioni degli ancoraggi
ISOFIX per l'aggancio del seggiolino
per bambini sono indicate dalla
presenza di marcature poste al disopra
delle medesime.
