2013 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

5-118

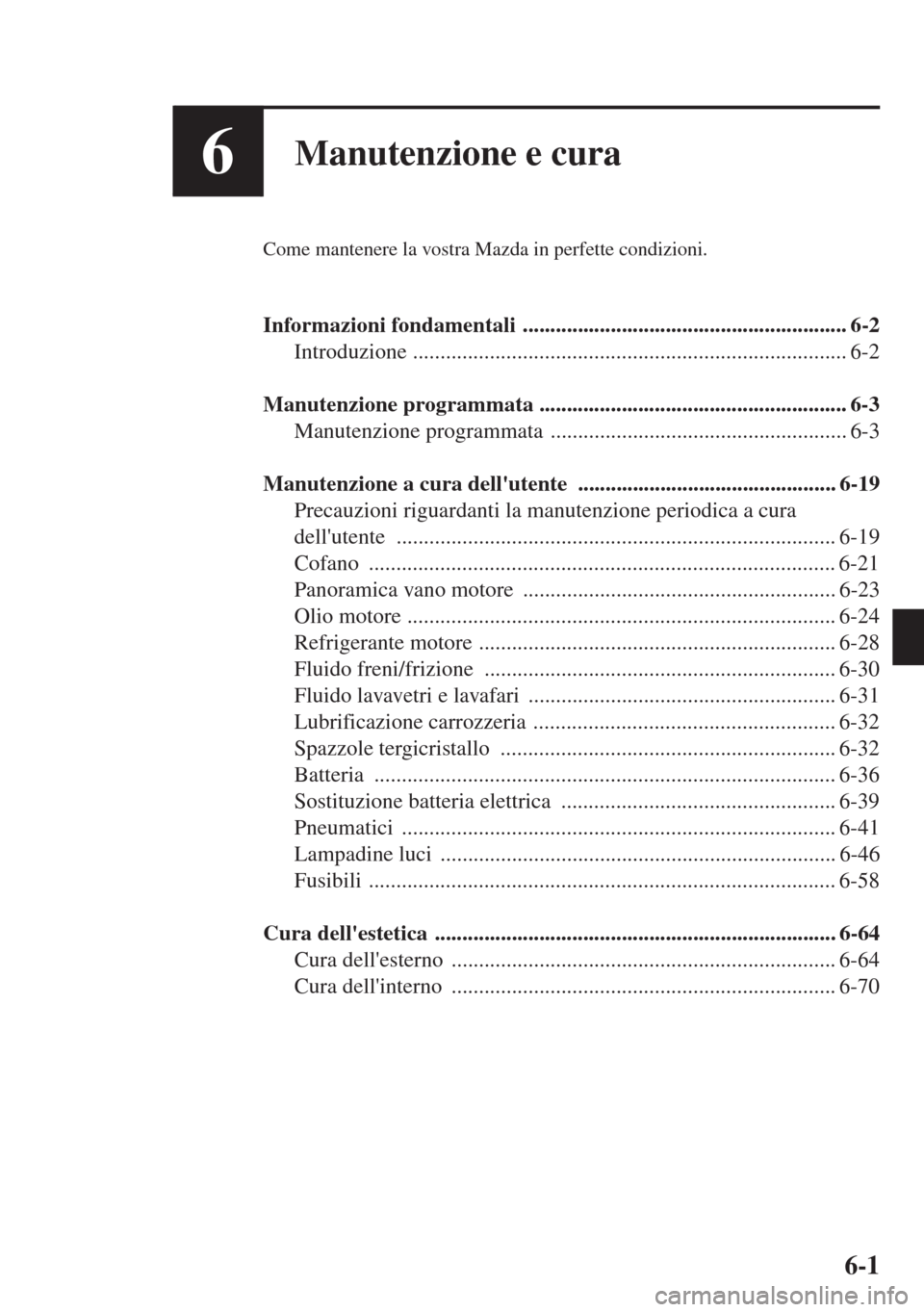

6-1
6Manutenzione e cura
Come mantenere la vostra Mazda in perfette condizioni.
Informazioni fondamentali ........................................................... 6-2
Introduzione ............................................................................... 6-2
Manutenzione programmata ........................................................ 6-3
Manutenzione programmata ...................................................... 6-3
Manutenzione a cura dell'utente ............................................... 6-19
Precauzioni riguardanti la manutenzione periodica a cura
dell'utente ................................................................................ 6-19
Cofano ..................................................................................... 6-21
Panoramica vano motore ......................................................... 6-23
Olio motore .............................................................................. 6-24
Refrigerante motore ................................................................. 6-28
Fluido freni/frizione ................................................................ 6-30
Fluido lavavetri e lavafari ........................................................ 6-31
Lubrificazione carrozzeria ....................................................... 6-32
Spazzole tergicristallo ............................................................. 6-32
Batteria .................................................................................... 6-36
Sostituzione batteria elettrica .................................................. 6-39
Pneumatici ............................................................................... 6-41
Lampadine luci ........................................................................ 6-46
Fusibili ..................................................................................... 6-58
Cura dell'estetica ......................................................................... 6-64
Cura dell'esterno ...................................................................... 6-64
Cura dell'interno ...................................................................... 6-70

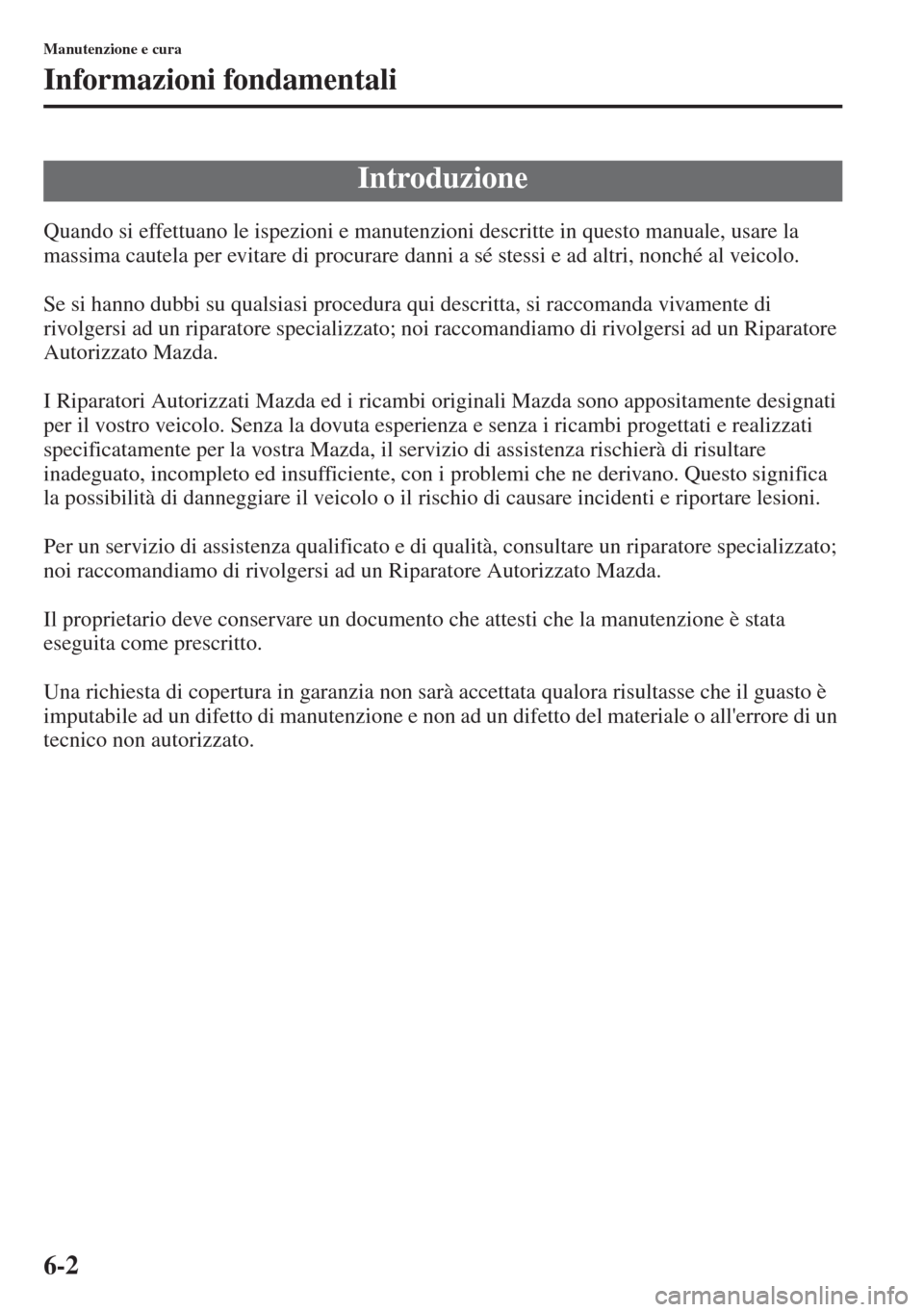

6-2
Manutenzione e cura
Informazioni fondamentali
Quando si effettuano le ispezioni e manutenzioni descritte in questo manuale, usare la
massima cautela per evitare di procurare danni a sé stessi e ad altri, nonché al veicolo.
Se si hanno dubbi su qualsiasi procedura qui descritta, si raccomanda vivamente di
rivolgersi ad un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
I Riparatori Autorizzati Mazda ed i
ricambi originali Mazda sono appositamente designati
per il vostro veicolo. Senza la dovuta esperienza e senza i ricambi progettati e realizzati
specificatamente per la vostra Mazda, il servizio di assistenza rischierà di risultare
inadeguato, incompleto ed insufficiente, con i problemi che ne derivano. Questo significa
la possibilità di danneggiare il veicolo o il rischio di causare incidenti e riportare lesioni.
Per un servizio di assistenza qualificato e di qualità, consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Il proprietario deve conservare un d
ocumento che attesti che la manutenzione è stata
eseguita come prescritto.
Una richiesta di copertura in garanzia non sarà accettata qualora risultasse che il guasto è
imputabile ad un difetto di manutenzione e non ad un difetto del materiale o all'errore di un
tecnico non autorizzato.
Introduzione

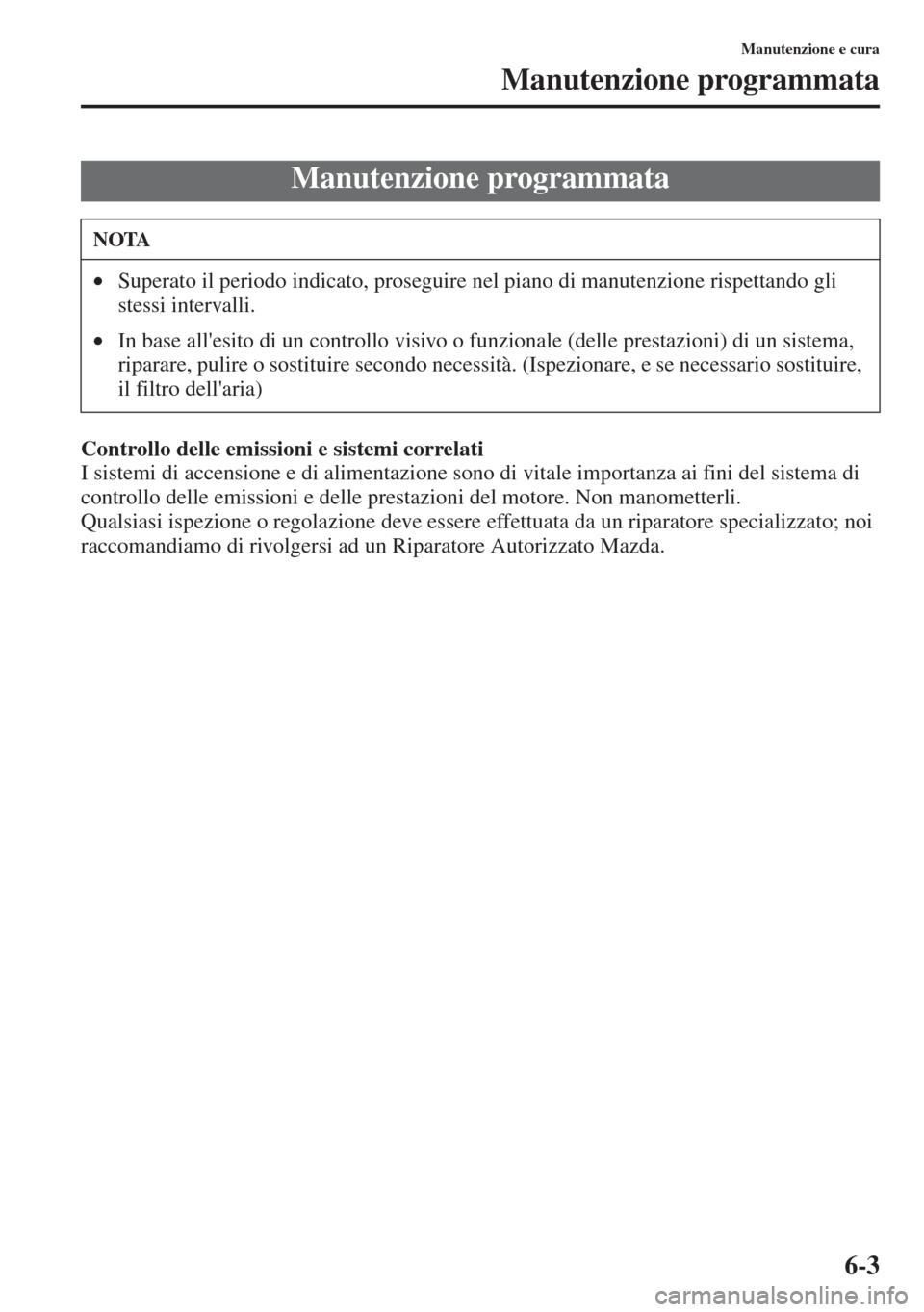

6-3
Manutenzione e cura
Manutenzione programmata
Controllo delle emissioni e sistemi correlati
I sistemi di accensione e di alimentazione sono di vitale importanza ai fini del sistema di
controllo delle emissioni e delle prestazioni del motore. Non manometterli.
Qualsiasi ispezione o regolazione deve essere effettuata da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Manutenzione programmata
NOTA
•Superato il periodo indicato, proseguire nel piano di manutenzione rispettando gli
stessi intervalli.
•In base all'esito di un controllo visivo o funzionale (delle prestazioni) di un sistema,
riparare, pulire o sostituire secondo necessità. (Ispezionare, e se necessario sostituire,
il filtro dell'aria)

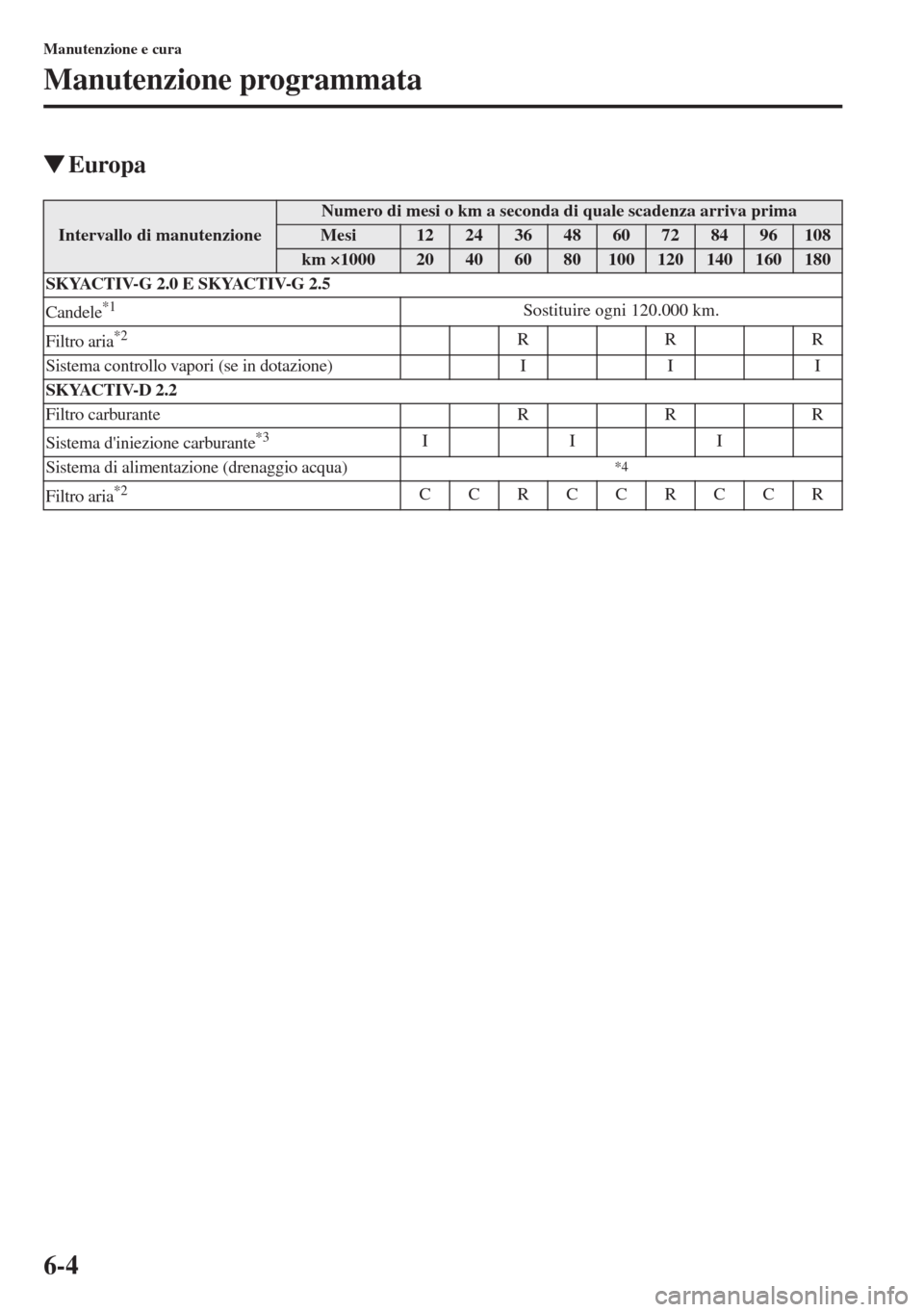

6-4
Manutenzione e cura
Manutenzione programmata
tEuropa
Intervallo di manutenzione
Numero di mesi o km a seconda di quale scadenza arriva prima
Mesi1224364860728496108
km ×100020406080100120140160180
SKYACTIV-G 2.0 E SKYACTIV-G 2.5
Candele
*1Sostituire ogni 120.000 km.
Filtro aria
*2RRR
Sistema controllo vapori (se in dotazione) I I I
SKYACTIV-D 2.2
Filtro carburante R R R
Sistema d'iniezione carburante
*3III
Sistema di alimentazione (drenaggio acqua)
*4
Filtro aria*2CCRCCRCCR

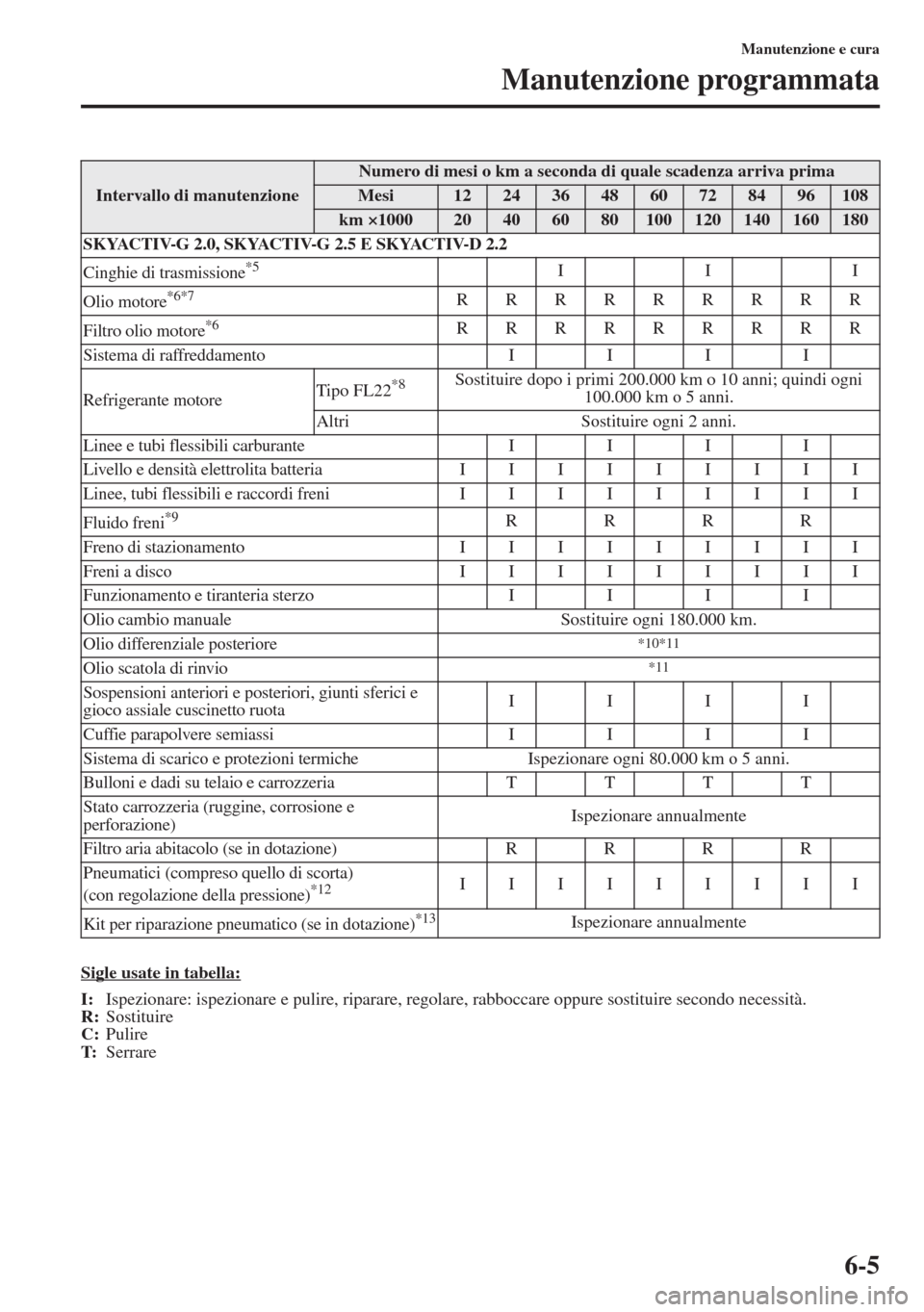

6-5
Manutenzione e cura
Manutenzione programmata
Sigle usate in tabella:
I:Ispezionare: ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R:Sostituire
C:Pulire
T:Serrare
Intervallo di manutenzione
Numero di mesi o km a seconda di quale scadenza arriva prima
Mesi1224364860728496108
km ×100020406080100120140160180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 E SKYACTIV-D 2.2
Cinghie di trasmissione
*5III
Olio motore
*6*7RRRRRRRRR
Filtro olio motore
*6RRRRRRRRR
Sistema di raffreddamentoIIII
Refrigerante motoreTipo FL22
*8Sostituire dopo i primi 200.000 km o 10 anni; quindi ogni
100.000 km o 5 anni.
Altri Sostituire ogni 2 anni.
Linee e tubi flessibili carburanteIIII
Livello e densità elettrolita batteria I I I I I I I I I
Linee, tubi flessibili e raccordi freni
IIIIIIIII
Fluido freni
*9RRRR
Freno di stazionamento I I I I I I I I I
Freni a disco I I I I I I I I I
Funzionamento e tiranteria sterzoIIII
Olio cambio manualeSostituire ogni 180.000 km.
Olio differenziale posteriore
*10*11
Olio scatola di rinvio*11
Sospensioni anteriori e posteriori, giunti sferici e
gioco assiale cuscinetto ruotaIIII
Cuffie parapolvere semiassiIIII
Sistema di scarico e protezioni termiche Ispezionare ogni 80.000 km o 5 anni.
Bulloni e dadi su telaio e carrozzeriaTTTT
Stato carrozzeria (ruggine, corrosione e
perforazione)Ispezionare annualmente
Filtro aria abitacolo (se in dotazione)RRRR
Pneumatici (compreso quello di scorta)
(con regolazione della pressione)
*12IIIIIIIII
Kit per riparazione pneumatico (se in dotazione)
*13Ispezionare annualmente

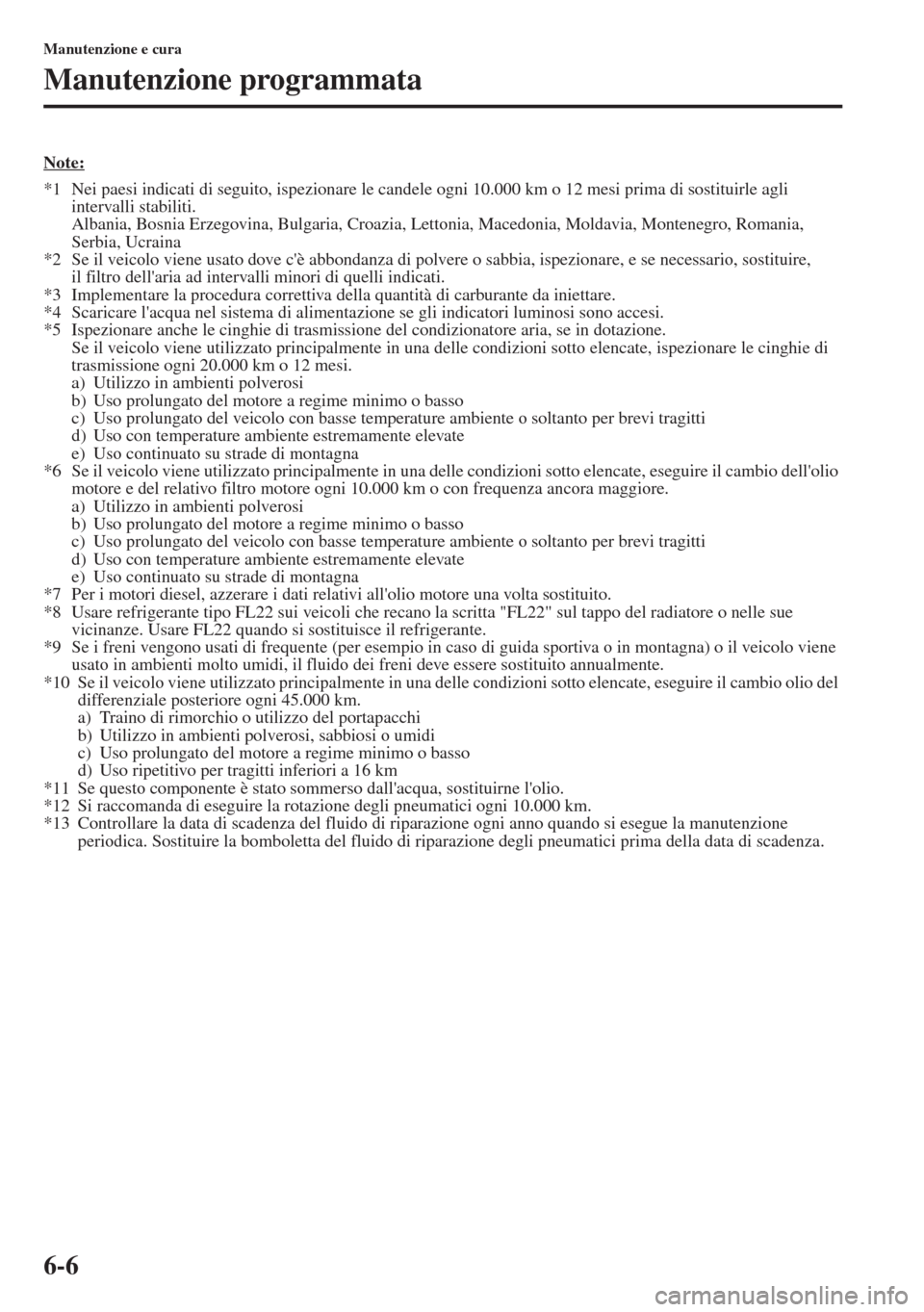

6-6
Manutenzione e cura
Manutenzione programmata
Note:
*1 Nei paesi indicati di seguito, ispezionare le candele ogni 10.000 km o 12 mesi prima di sostituirle agli
intervalli stabiliti.
Albania, Bosnia Erzegovina, Bulgaria, Croazia, Lettonia, Macedonia, Moldavia, Montenegro, Romania,
Serbia, Ucraina
*2 Se il veicolo viene usato dove c'è abbondanza di polvere o sabbia, ispezionare, e se necessario, sostituire,
il filtro dell'aria ad intervalli minori di quelli indicati.
*3 Implementare la procedura correttiva della quantità di carburante da iniettare.
*4 Scaricare l'acqua nel sistema di alimentazione se gli indicatori luminosi sono accesi.
*5 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ogni 20.000 km o 12 mesi.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*6 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio dell'olio
motore e del relativo filtro motore ogni 10.000 km o con frequenza ancora maggiore.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*7 Per i motori diesel, azzerare i dati relativi all'olio motore una volta sostituito.
*8 Usare refrigerante tipo FL22 sui veicoli che recano la scritta "FL22" sul tappo del radiatore o nelle sue
vicinanze. Usare FL22 quando si sostituisce il refrigerante.
*9 Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*10 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio olio del
differenziale posteriore ogni 45.000 km.
a) Traino di rimorchio o utilizzo del portapacchi
b) Utilizzo in ambienti polverosi, sabbiosi o umidi
c) Uso prolungato del motore a regime minimo o basso
d) Uso ripetitivo per tragitti inferiori a 16 km
*11 Se questo componente è stato sommerso dall'acqua, sostituirne l'olio.
*12 Si raccomanda di eseguire la rotazione degli pneumatici ogni 10.000 km.
*13 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione
periodica. Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.

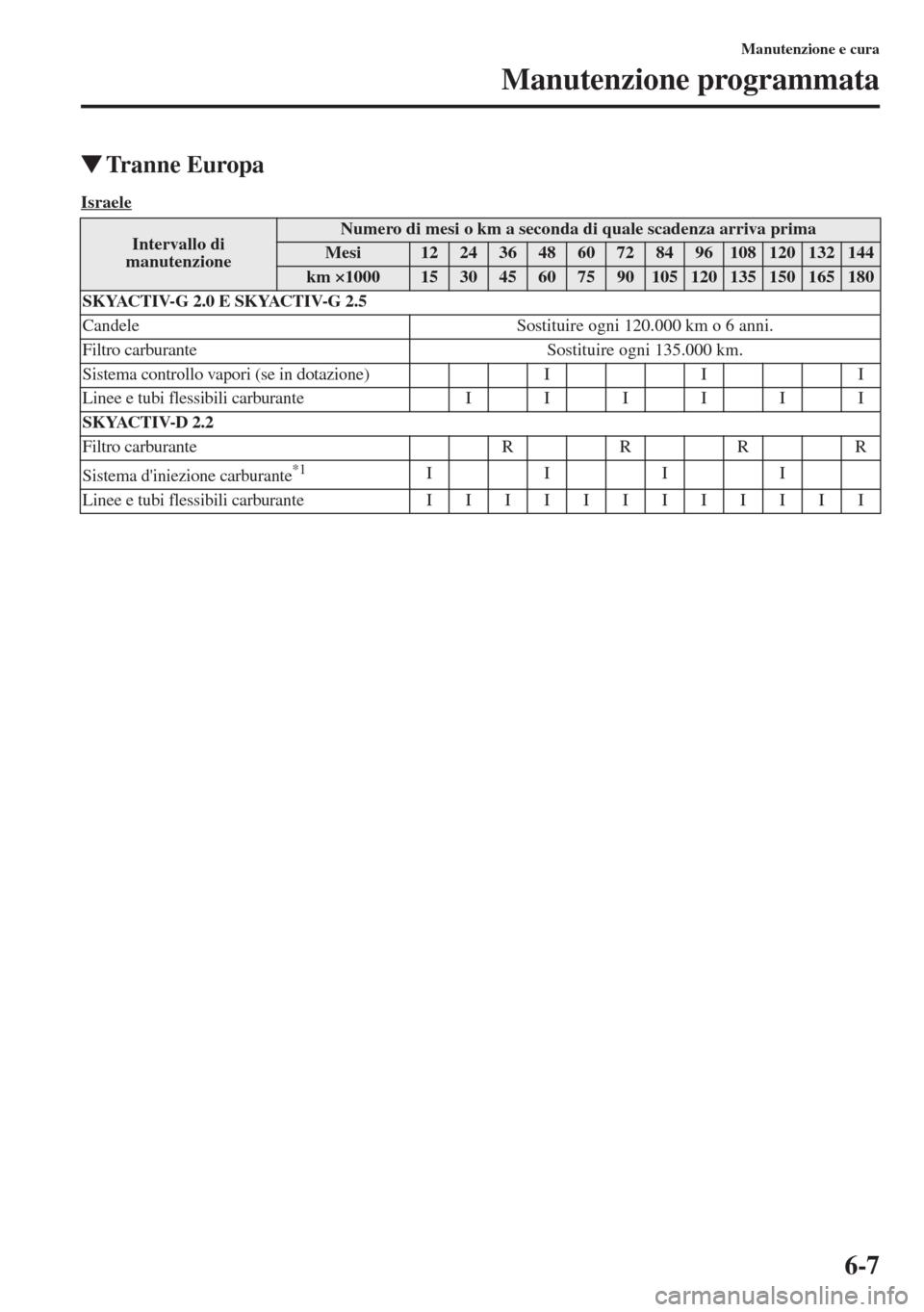

6-7
Manutenzione e cura
Manutenzione programmata
tTranne Europa
Israele
Intervallo di
manutenzioneNumero di mesi o km a seconda di quale scadenza arriva prima
Mesi1224364860728496108120132144
km ×1000153045607590105120135150165180
SKYACTIV-G 2.0 E SKYACTIV-G 2.5
Candele Sostituire ogni 120.000 km o 6 anni.
Filtro carburanteSostituire ogni 135.000 km.
Sistema controllo vapori (se in dotazione) I I I
Linee e tubi flessibili carburanteIIIIII
SKYACTIV-D 2.2
Filtro carburanteRRRR
Sistema d'iniezione c
arburante
*1IIII
Linee e tubi flessibili carburanteIIIIIIIIIIII
