2013 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

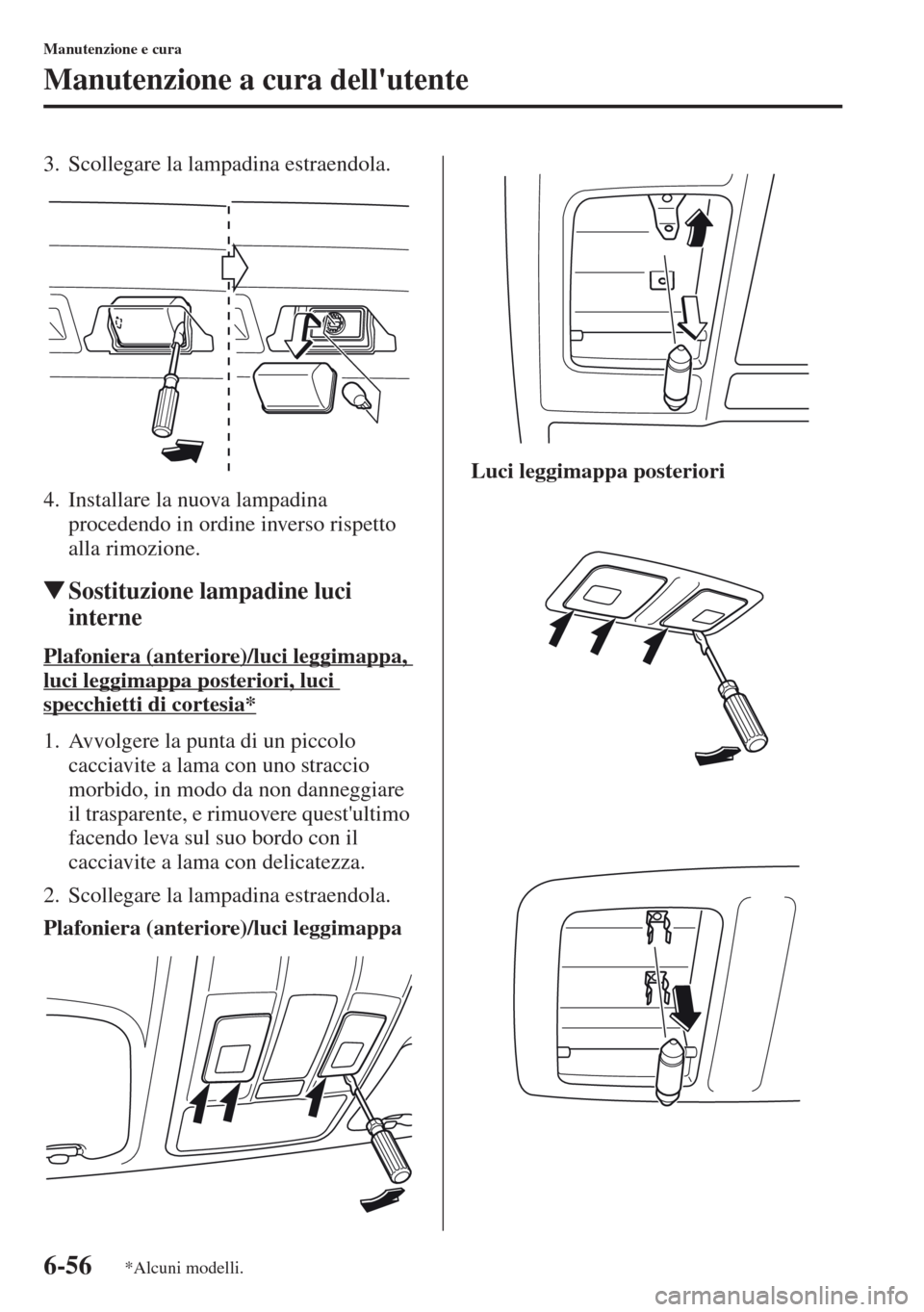

6-56
Manutenzione e cura
Manutenzione a cura dell'utente
3. Scollegare la lampadina estraendola.
4. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
tSostituzione lampadine luci
interne
Plafoniera (anteriore)/luci leggimappa,
luci leggimappa posteriori, luci
specchietti di cortesia*
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il trasparente, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
2. Scollegare la lampadina estraendola.
Plafoniera (anteriore)/luci leggimappaLuci leggimappa posteriori
*Alcuni modelli.

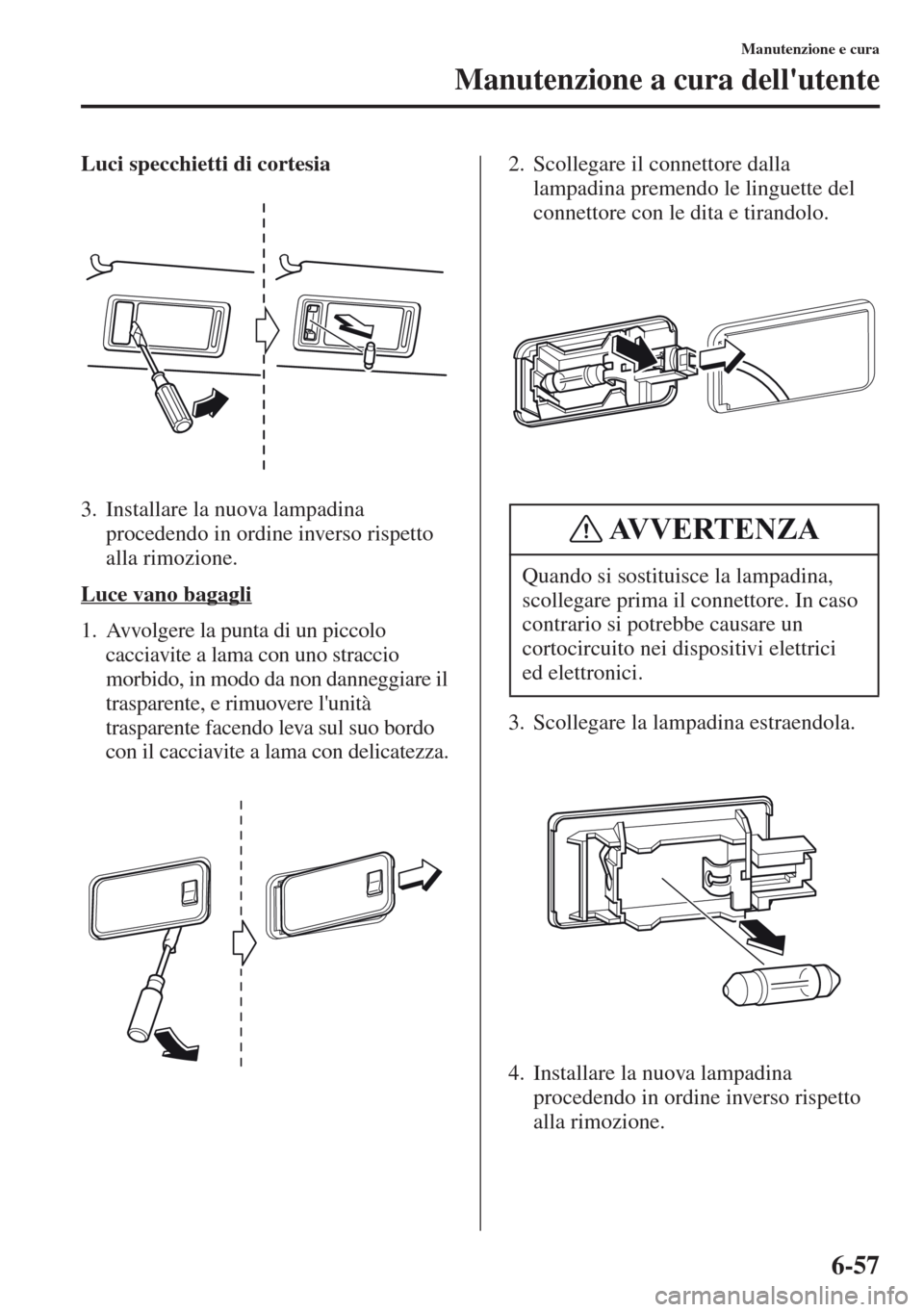

6-57
Manutenzione e cura
Manutenzione a cura dell'utente
Luci specchietti di cortesia
3. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luce vano bagagli
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare il
trasparente, e rimuovere l'unità
trasparente facendo leva sul suo bordo
con il cacciavite a lama con delicatezza.2. Scollegare il connettore dalla
lampadina premendo le linguette del
connettore con le dita e tirandolo.
3. Scollegare la lampadina estraendola.
4. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Quando si sostituisce la lampadina,
scollegare prima il connettore. In caso
contrario si potrebbe causare un
cortocircuito nei dispositivi elettrici
ed elettronici.
AVVERTENZA

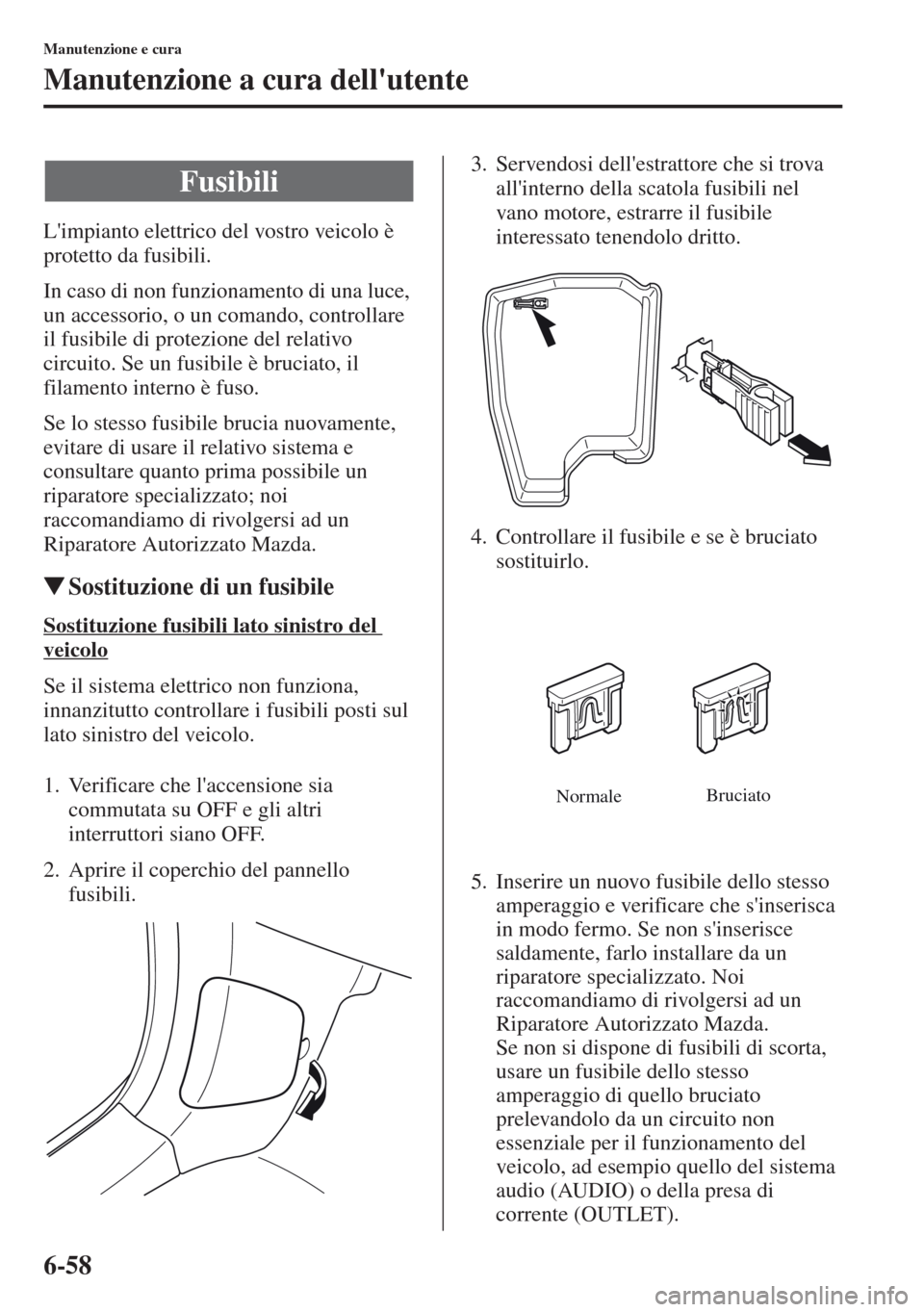

6-58
Manutenzione e cura
Manutenzione a cura dell'utente
L'impianto elettrico del vostro veicolo è
protetto da fusibili.
In caso di non funzionamento di una luce,
un accessorio, o un comando, controllare
il fusibile di protezione del relativo
circuito. Se un fusibile è bruciato, il
filamento interno è fuso.
Se lo stesso fusibile brucia nuovamente,
evitare di usare il relativo sistema e
consultare quanto prima possibile un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
tSostituzione di un fusibile
Sostituzione fusibili lato sinistro del
veicolo
Se il sistema elettrico non funziona,
innanzitutto controllare i fusibili posti sul
lato sinistro del veicolo.
1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Aprire il coperchio del pannello
fusibili.3. Servendosi dell'estrattore che si trova
all'interno della scatola fusibili nel
vano motore, estrarre il fusibile
interessato tenendolo dritto.
4. Controllare il fusibile e se è bruciato
sostituirlo.
5. Inserire un nuovo fusibile dello stesso
amperaggio e verificare che s'inserisca
in modo fermo. Se non s'inserisce
saldamente, farlo installare da un
riparatore specializzato. Noi
raccomandiamo di rivolgersi ad
un
Riparatore Autorizzato Mazda.

Se non si dispone di fusibili di scorta,
usare un fusibile dello stesso
amperaggio di quello bruciato
prelevandolo da un circuito non
essenziale per il funzionamento del
veicol
o, ad esempio quello del sistema
audio (AUDIO) o della presa di
corrente (OUTLET).
Fusibili
NormaleBruciato

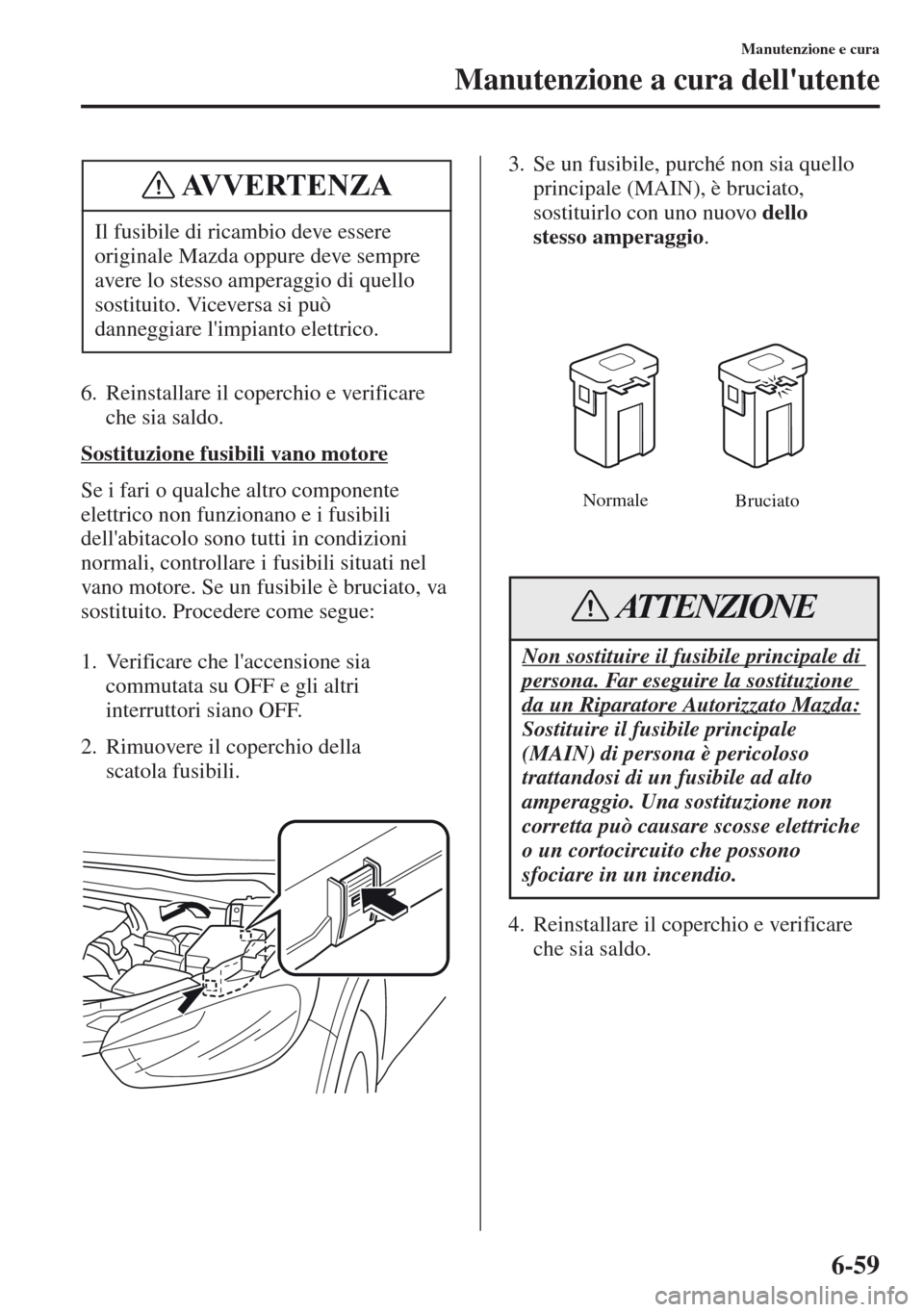

6-59
Manutenzione e cura
Manutenzione a cura dell'utente
6. Reinstallare il coperchio e verificare
che sia saldo.
Sostituzione fusibili vano motore
Se i fari o qualche altro componente
elettrico non funzionano e i fusibili
dell'abitacolo sono tutti in condizioni
normali, controllare i fusibili situati nel
vano motore. Se un fusibile è bruciato, va
sostituito. Procedere come segue:
1. Veri
ficare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Rimuovere il coperchio della
scatola fusibili.3. Se un fusibile, purché non sia quello
principale (MAIN), è bruciato,
sost
ituirlo con uno nuovo dello
stesso amperaggio.
4. Reinstallare il coperchio e verificare
che sia saldo. Il fusibile di ricambio deve essere
originale Mazda oppure deve sempre
avere lo stesso amperaggio di quello
sostitui
to. Viceversa si può
danneggiare l'impianto elettrico.
AVVERTENZA
Non sostituire il fusibile principale di
persona. Far eseguire la sostituzione
da un Riparatore Autorizzato Mazda:
Sostituire il fusibile principale
(MAIN) di persona è pericoloso
trattandosi di un fusibile ad alto
amperaggio. Una sostituzione non
corretta può causare scosse elettriche
o un cortocircuito che possono
sfociare in un incendio.
Normale
Bruciato
ATTENZIONE

6-60
Manutenzione e cura
Manutenzione a cura dell'utente
tDescrizione pannello fusibili
Scatola fusibili (vano motore)
DESCRIZIONEAMPERAGGIO
FUSIBILECOMPONENTE PROTETTO
1 ADD FAN GE 30 A Ventola di raffreddamento*
2 IG2 30 A Protezione di vari circuiti
3 INJECTOR 30 A Sistema di controllo motore*
4 FAN DE 40 A Ventola di raffreddamento*
5 P.WINDOW1 30 A Finestrini elettrici*
6— — —
7 ADD FAN DE 40 A Ventola di raffredda
mento*
8 EVVT 20 A Sistema di controllo motore*
9 DEFOG 40 A Sbrinatore lunotto
10 DCDC DE 40 A Protezione di vari circuiti*
11 FAN GE 30 A Ventola di raffreddamento*
12 — — —
13 — — —
14 — — —
15 ENG.MAIN 40 A Sistema di controllo motore
16 ABS/DSC M 50 A ABS, Sistema di contro
llo dinamico stabilità
17 50 A Protezione di vari circuiti*
*Alcuni modelli.

6-61
Manutenzione e cura
Manutenzione a cura dell'utente
*1 Con fari allo Xeno
*2 Con fari alogeni
DESCRIZIONEAMPERAGGIO
FUSIBILECOMPONENTE PROTETTO
18 TERGICRISTALLO 20 A Tergi e lava parabrezza
19 HEATER 40 A Condizionatore d'aria
20 DCDC REG 30 A Protezione di vari circuiti*
21 ENGINE.IG1 7,5 A Sistema di controllo motore
22 C/U IG1 15 A Protezione di vari circuiti
23 H/L LOW L HID L 15 A
Faro (SX)
*1, Luce anabbagliante faro (SX)*2
24 H/L LOW R 15 A
Luce anabbagliante faro (DX)*2
25 ENGINE3 15 A Sistema di controllo motore
26 ENGINE2 15 A Sistema di controllo motore
27 ENGINE1 15 A Sistema di controllo motore
28 AT 15 A Sistema controllo cambio
29 H/CLEAN 20 A Lavafari*
30 A/C 7,5 A Condizionatore d'aria
31 AT PUMP 15 A Sistema
controllo cambio*
32 STOP 10 A Luci stop, luce antinebbia posteriore*
33 R.WIPER 15 A Tergilunotto
34 H/L HI 20 A
Luce abbagliante faro
*2
35 HID R 15 A
Faro (DX)*1
36 FOG 15 A Luci antinebbia anteriori*
37 7,5 A Sistema di controllo motore
38 AUDIO2 7,5 A Sistema audio
39 GLOW SIG 5 A Sistema di controllo motore*
40 METER2 7,5 A Quadro strumenti*
41 METER1 10 A Quadro strumenti
42 SRS1 7,5 A Airbag
43 BOSE 25 A
Modelli
dotati di impianto audio Bose
®*
44 AUDIO1 15 A Sistema audio
45 ABS/DSC S 30 A ABS, Sistema di controllo dinamico stabilità
46 FUEL PUMP 15 A Sistema di alimentazione*
47 FUEL WARM 25 A Riscaldatore carburante*
48 TAIL 15 ALuci di posizione posterior
i, luci di posizione anteriori,
luci targa
49 — — —
50 HAZARD 25 A Lampeggiatori di emergenza, indicatori di direzione
51 DRL 15 A —
52 R.OUTLET2 15 A Prese accessori
53 HORN 15 A Avvisatore acustico
54 ROOM 15 A Plafonier
a
*Alcuni modelli.

6-62
Manutenzione e cura
Manutenzione a cura dell'utente
Scatola fusibili (lato sinistro)
DESCRIZIONEAMPERAGGIO
FUSIBILECOMPONENTE PROTETTO
1 P.SEAT D 30 A Sedile elettrico*
2 P.WINDOW3 30 A Finestrini elettrici*
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Finestrini elettrici
5 SRS2/ESCL 15 A Bloccasterzo elettronico
6 D.LOCK 25 A Chiusura centralizzata
7 SEAT WARM 20 A Riscaldatore sedile*
8SU
NROOF 10 A Tetto apribile*
9 F.OUTLET 15 A Prese accessori*
10 MIRROR 7,5 A Specchietto retrovisore elettrico
11 R.OUTLET1 15 A Prese accessori
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Sbrinatore specchietto retrovisore*
18 — — —
19 — — —
*Alcuni modelli.

6-63
Manutenzione e cura
Manutenzione a cura dell'utente
DESCRIZIONEAMPERAGGIO
FUSIBILECOMPONENTE PROTETTO
20 AT IND 7,5 A Indicatore cambio automatico*
2 1 P. S E AT P 3 0 A —
*Alcuni modelli.
