2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
176
4

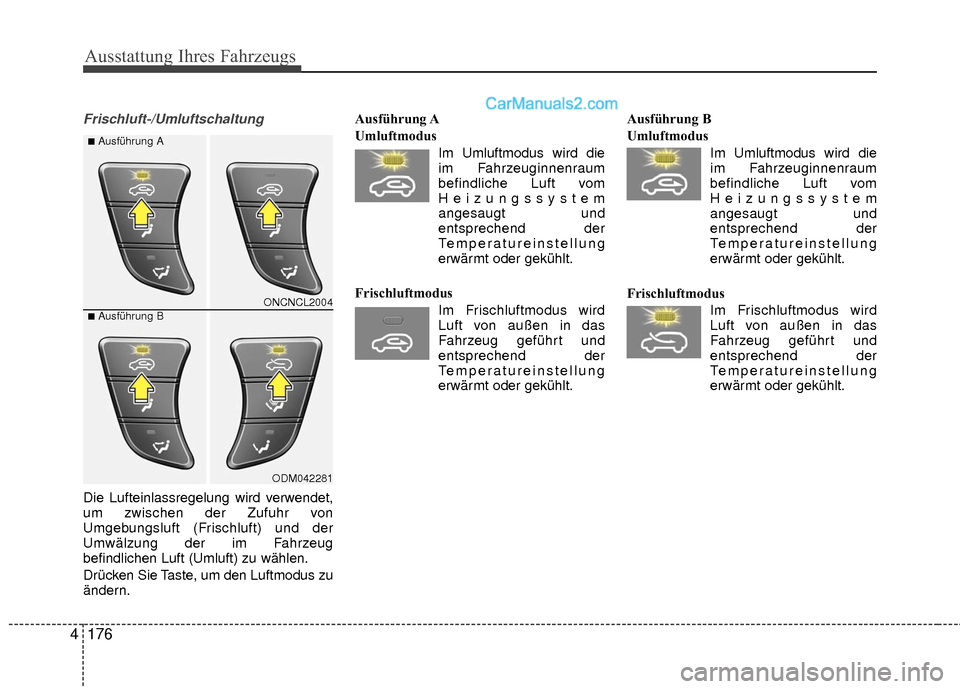

Frischluft-/Umluftschaltung
Die Lufteinlassregelung wird verwendet,
um zwischen der Zufuhr von
Umgebungsluft (Frischluft) und der
Umwälzung der im Fahrzeug
befindlichen Luft (Umluft) zu wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern. Ausführung A
Umluftmodus
Im Umluftmodus wird dieim Fahrzeuginnenraum
befindliche Luft vom
Heizungssystem
angesaugt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wirdLuft von außen in das
Fahrzeug geführt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt. Ausführung B
Umluftmodus
Im Umluftmodus wird dieim Fahrzeuginnenraum
befindliche Luft vom
Heizungssystem
angesaugt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wirdLuft von außen in das
Fahrzeug geführt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
ONCNCL2004
ODM042281
■Ausführung A
■Ausführung B

4177
Ausstattung Ihres Fahrzeugs
✽

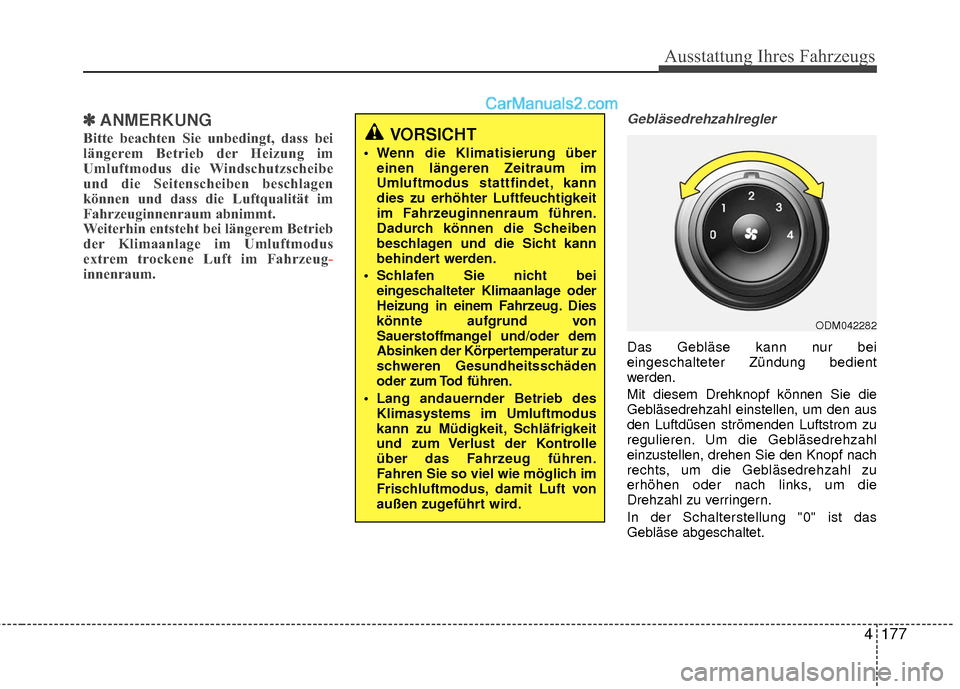

✽ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb der Heizung im
Umluftmodus die Windschutzscheibe
und die Seitenscheiben beschlagen
können und dass die Luftqualität im
Fahrzeuginnenraum abnimmt.
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im Fahrzeug -
innenraum.
Gebläsedrehzahlregler
Das Gebläse kann nur bei
eingeschalteter Zündung bedient
werden.
Mit diesem Drehknopf können Sie die
Gebläsedrehzahl einstellen, um den aus
den Luftdüsen strömenden Luftstrom zu
regulieren. Um die Gebläsedrehzahl
einzustellen, drehen Sie den Knopf nach
rechts, um die Gebläsedrehzahl zu
erhöhen oder nach links, um die
Drehzahl zu verringern.
In der Schalterstellung "0" ist das
Gebläse abgeschaltet.
VORSICHT
Wenn die Klimatisierung über
einen längeren Zeitraum im
Umluftmodus stattfindet, kann
dies zu erhöhter Luftfeuchtigkeit
im Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
Schlafen Sie nicht bei eingeschalteter Klimaanlage oder
Heizung in einem Fahrzeug. Dies
könnte aufgrund von
Sauerstoffmangel und/oder dem
Absinken der Körpertemperatur zu
schweren Gesundheitsschäden
oder zum Tod führen.
Lang andauernder Betrieb des Klimasystems im Umluftmodus
kann zu Müdigkeit, Schläfrigkeit
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Fahren Sie so viel wie möglich im
Frischluftmodus, damit Luft von
außen zugeführt wird.
ODM042282

Ausstattung Ihres Fahrzeugs
178
4

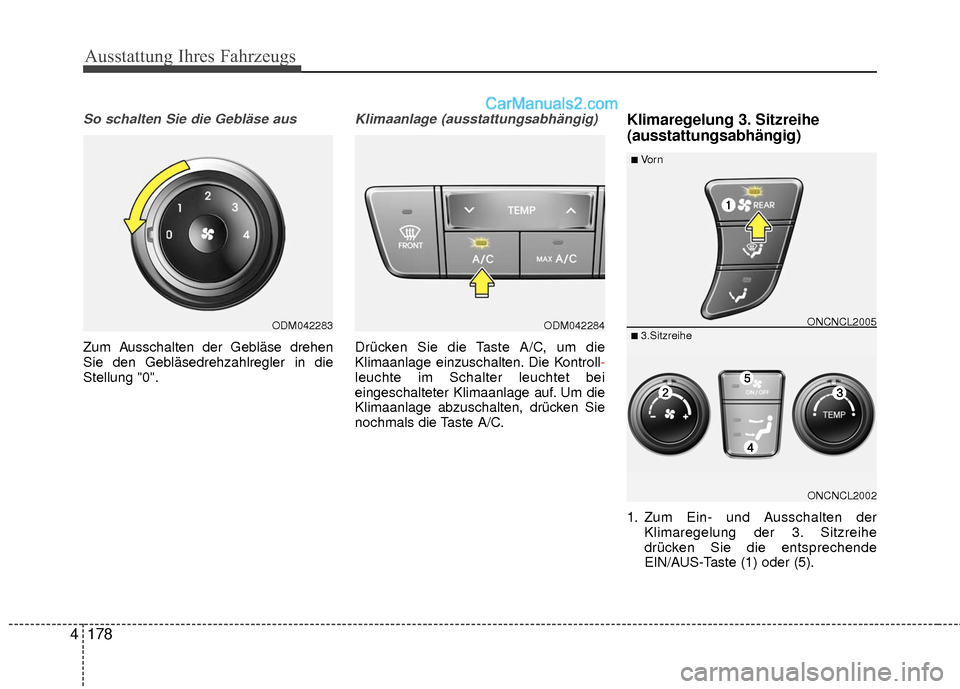

So schalten Sie die Gebläse aus
Zum Ausschalten der Gebläse drehen
Sie den Gebläsedrehzahlregler in die
Stellung "0".
Klimaanlage (ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die Kontroll-
leuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die
Klimaanlage abzuschalten, drücken Sie
nochmals die Taste A/C.
Klimaregelung 3. Sitzreihe
(ausstattungsabhängig)
1. Zum Ein- und Ausschalten der
Klimaregelung der 3. Sitzreihe
drücken Sie die entsprechende
EIN/AUS-Taste (1) oder (5).
ODM042284ODM042283
ONCNCL2002
■Vo r n
■ 3.SitzreiheONCNCL2005

4179
Ausstattung Ihres Fahrzeugs

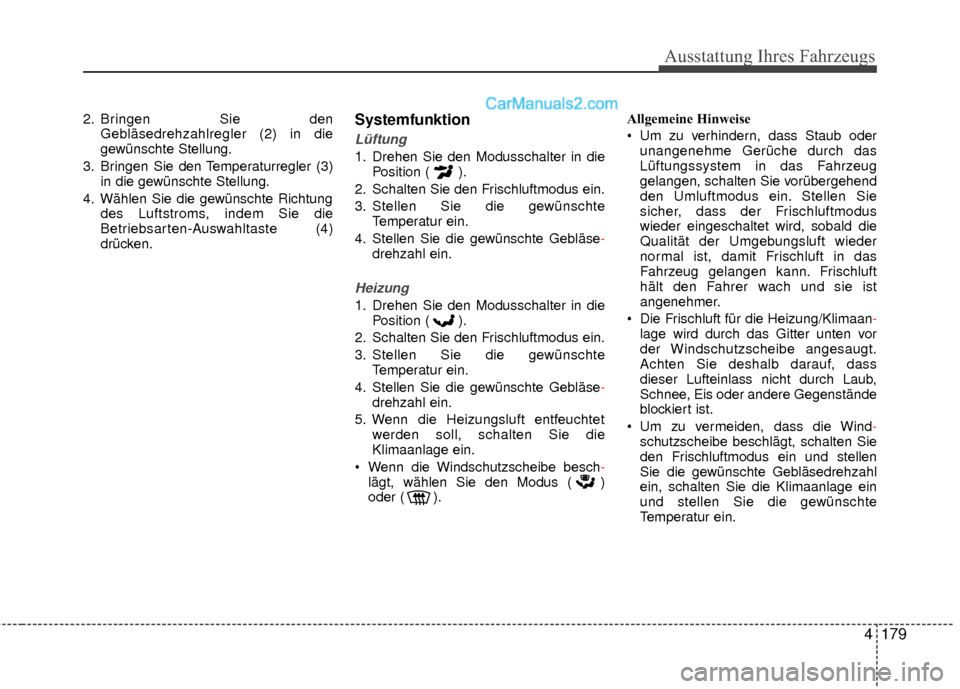

2. Bringen Sie denGebläsedrehzahlregler (2) in die
gewünschte Stellung.
3. Bringen Sie den Temperaturregler (3) in die gewünschte Stellung.
4. Wählen Sie die gewünschte Richtung des Luftstroms, indem Sie die
Betriebsarten-Auswahltaste (4)
drücken.Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in diePosition ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse- drehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in diePosition ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse- drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die
Klimaanlage ein.
Wenn die Windschutzscheibe besch -
lägt, wählen Sie den Modus ( )
oder ( ). Allgemeine Hinweise
Um zu verhindern, dass Staub oder
unangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmodus
wieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan- lage wird durch das Gitter unten vor
der Windschutzscheibe angesaugt.
Achten Sie deshalb darauf, dass
dieser Lufteinlass nicht durch Laub,
Schnee, Eis oder andere Gegenstände
blockiert ist.
Um zu vermeiden, dass die Wind -
schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen
Sie die gewünschte Gebläsedrehzahl
ein, schalten Sie die Klimaanlage ein
und stellen Sie die gewünschte
Temperatur ein.

Ausstattung Ihres Fahrzeugs
180
4

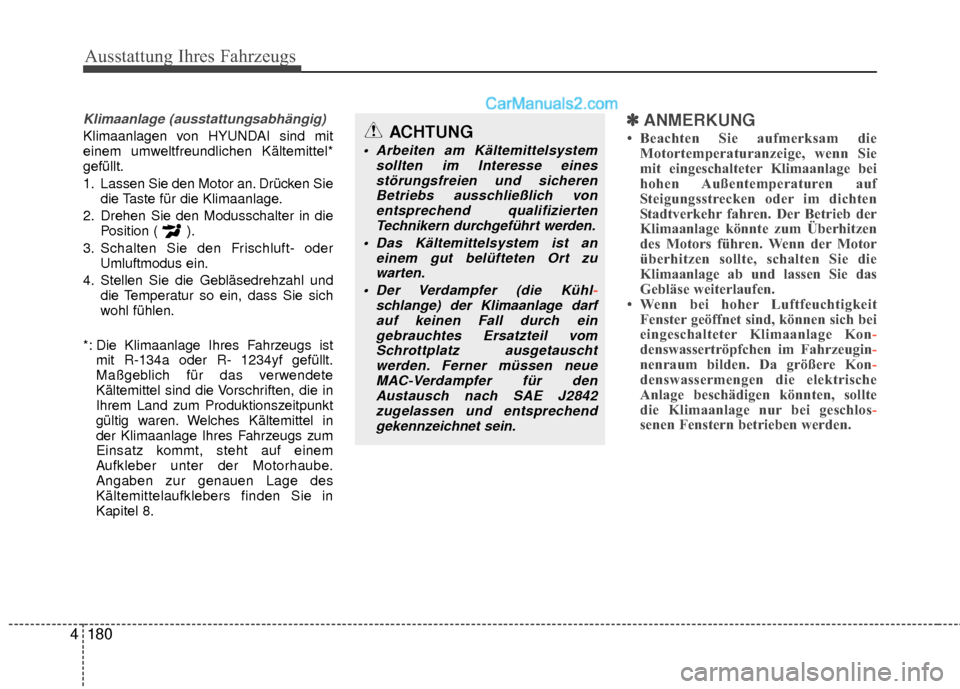

Klimaanlage (ausstattungsabhängig)
Klimaanlagen von HYUNDAI sind mit
einem umweltfreundlichen Kältemittel*
gefüllt.
1. Lassen Sie den Motor an. Drücken Sie
die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
*: Die Klimaanlage Ihres Fahrzeugs ist mit R-134a oder R- 1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften, die in
Ihrem Land zum Produktionszeitpunkt
gültig waren. Welches Kältemittel in
der Klimaanlage Ihres Fahrzeugs zum
Einsatz kommt, steht auf einem
Aufkleber unter der Motorhaube.
Angaben zur genauen Lage des
Kältemittelaufklebers finden Sie in
Kapitel 8.✽ ✽ ANMERKUNG
• Beachten Sie aufmerksam die
Motortemperaturanzeige, wenn Sie
mit eingeschalteter Klimaanlage bei
hohen Außentemperaturen auf
Steigungsstrecken oder im dichten
Stadtverkehr fahren. Der Betrieb der
Klimaanlage könnte zum Überhitzen
des Motors führen. Wenn der Motor
überhitzen sollte, schalten Sie die
Klimaanlage ab und lassen Sie das
Gebläse weiterlaufen.
• Wenn bei hoher Luftfeuchtigkeit Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage Kon -
denswassertröpfchen im Fahrzeugin-
nenraum bilden. Da größere Kon -
denswassermengen die elektrische
Anlage beschädigen könnten, sollte
die Klimaanlage nur bei geschlos -
senen Fenstern betrieben werden.ACHTUNG
Arbeiten am Kältemittelsystem
sollten im Interesse einesstörungsfreien und sicherenBetriebs ausschließlich vonentsprechend qualifizierten Technikern durchgeführt werden.
Das Kältemittelsystem ist an einem gut belüfteten Ort zuwarten.
Der Verdampfer (die Kühl -
schlange) der Klimaanlage darf auf keinen F
all durch ein
gebrauchtes Ersatzteil vom Schrottplatz ausgetauschtwerden. Ferner müssen neueMAC-Verdampfer für denAustausch nach SAE J2842zugelassen und entsprechend gekennzeichnet sein.

4181
Ausstattung Ihres Fahrzeugs

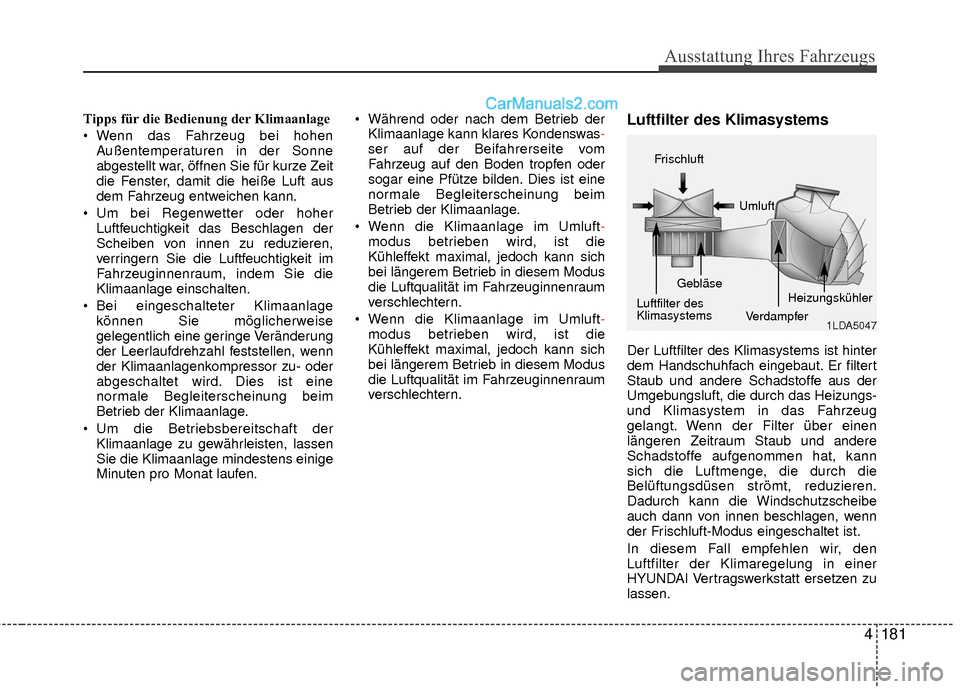

Tipps für die Bedienung der Klimaanlage
Wenn das Fahrzeug bei hohenAußentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.
Um bei Regenwetter oder hoher Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie die
Klimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassen
Sie die Klimaanlage mindestens einige
Minuten pro Monat laufen. Während oder nach dem Betrieb der
Klimaanlage kann klares Kondenswas -
ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluft -
modus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.
Wenn die Klimaanlage im Umluft -
modus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.Luftfilter des Klimasystems
Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch die
Belüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
In diesem Fall empfehlen wir, den
Luftfilter der Klimaregelung in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des
Klimasystems VerdampferHeizungskühler

Ausstattung Ihres Fahrzeugs
182
4
✽
✽

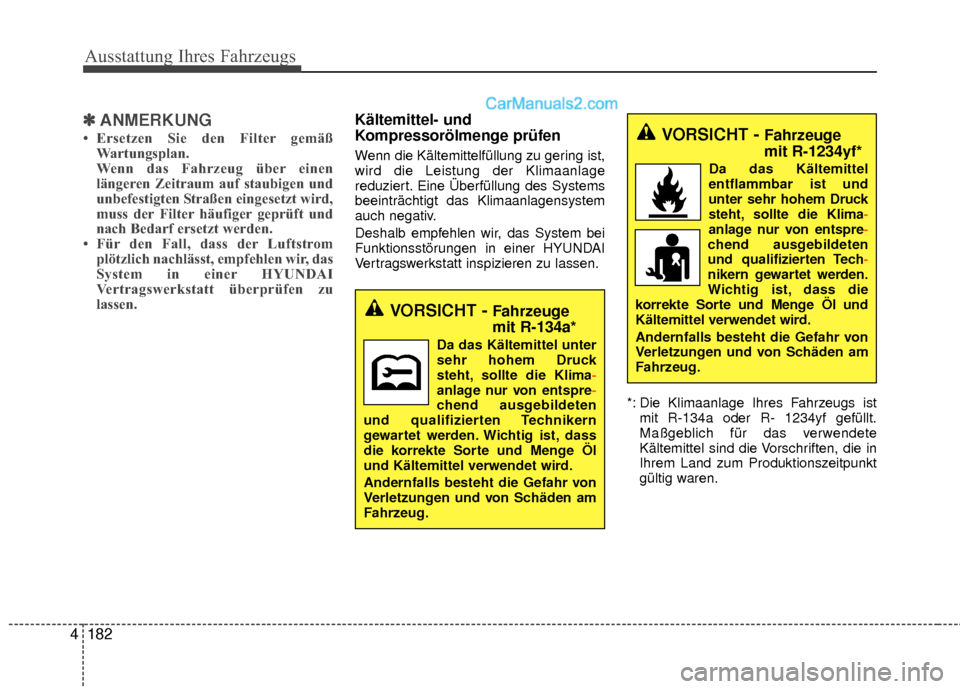

ANMERKUNG
• Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen und
unbefestigten Straßen eingesetzt wird,
muss der Filter häufiger geprüft und
nach Bedarf ersetzt werden.
• Für den Fall, dass der Luftstrom plötzlich nachlässt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu gering ist,
wird die Leistung der Klimaanlage
reduziert. Eine Überfüllung des Systems
beeinträchtigt das Klimaanlagensystem
auch negativ.
Deshalb empfehlen wir, das System bei
Funktionsstörungen in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
*: Die Klimaanlage Ihres Fahrzeugs istmit R-134a oder R- 1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften, die in
Ihrem Land zum Produktionszeitpunkt
gültig waren.
VORSICHT - Fahrzeuge
mit R-134a*
Da das Kältemittel unter
sehr hohem Druck
steht, sollte die Klima -
anlage nur von entspre -
chend ausgebildeten
und qualifizier
ten Technikern
gewartet werden. Wichtig ist, dass
die korrekte Sorte und Menge Öl
und Kältemittel verwendet wird.
Andernfalls besteht die Gefahr von
Verletzungen und von Schäden am
Fahrzeug.
VORSICHT - Fahrzeuge
mit R-1234yf*
Da das Kältemittel
entflammbar ist und
unter sehr hohem Druck
steht, sollte die Klima -
anlage nur von entspre -
chend ausgebildeten
und qualifizier
ten Tech-
nikern gewartet werden.
Wic
htig ist, dass die
korrekte Sorte und Menge Öl und
Kältemittel verwendet wird.
Andernfalls besteht die Gefahr von
Verletzungen und von Schäden am
Fahrzeug.

4183
Ausstattung Ihres Fahrzeugs

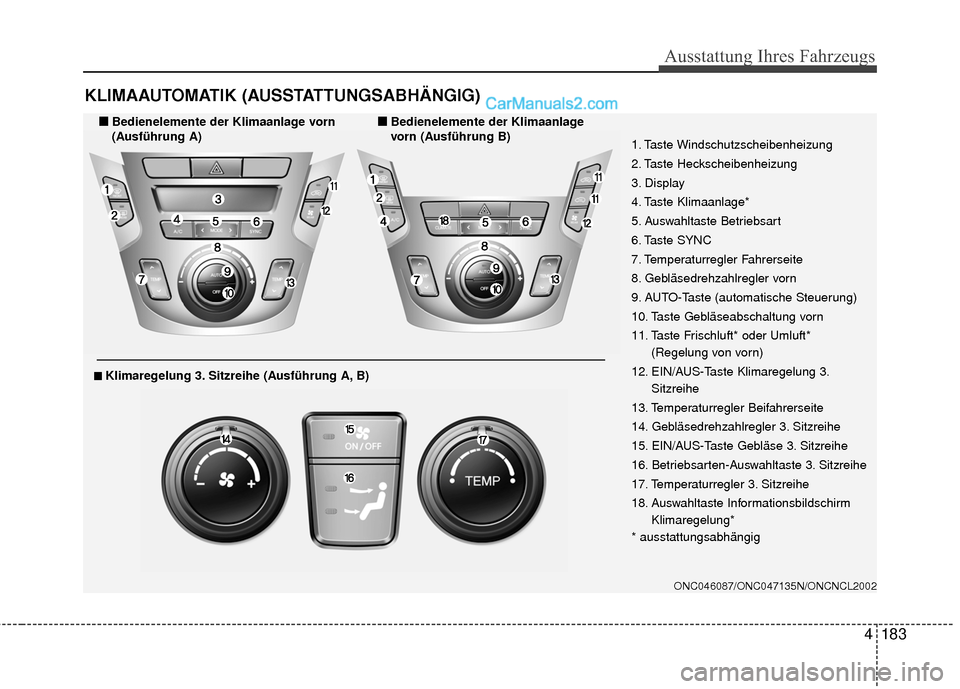

KLIMAAUTOMATIK (AUSSTATTUNGSABHÄNGIG)
ONC046087/ONC047135N/ONCNCL2002
1. Taste Windschutzscheibenheizung
2. Taste Heckscheibenheizung
3. Display
4. Taste Klimaanlage*
5. Auswahltaste Betriebsart
6. Taste SYNC
7. Temperaturregler Fahrerseite
8. Gebläsedrehzahlregler vorn
9. AUTO-Taste (automatische Steuerung)
10. Taste Gebläseabschaltung vorn
11. Taste Frischluft* oder Umluft*(Regelung von vorn)
12. EIN/AUS-Taste Klimaregelung 3. Sitzreihe
13. Temperaturregler Beifahrerseite
14. Gebläsedrehzahlregler 3. Sitzreihe
15. EIN/AUS-Taste Gebläse 3. Sitzreihe
16. Betriebsarten-Auswahltaste 3. Sitzreihe
17. Temperaturregler 3. Sitzreihe
18. Auswahltaste Informationsbildschirm Klimaregelung*
* ausstattungsabhängig
■ ■
Bedienelemente der Klimaanlage vorn
(Ausführung A) ■ ■
Bedienelemente der Klimaanlage
vorn (Ausführung B)
■ ■Klimaregelung 3. Sitzreihe (Ausführung A, B)
