Wartung

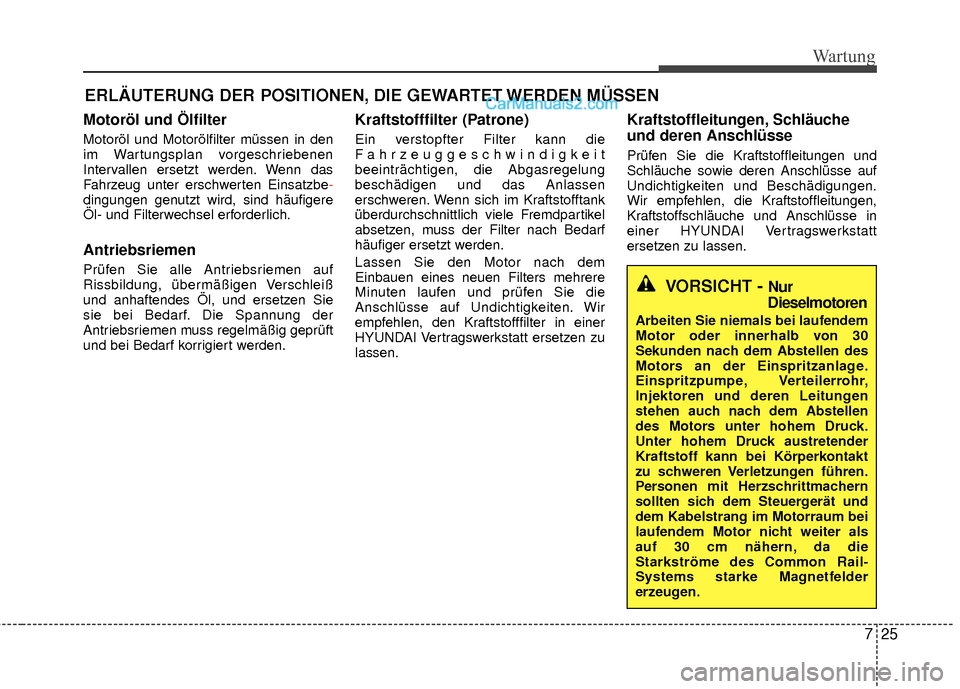

ERLÄUTERUNG DER POSITIONEN, DIE GEWARTET WERDEN MÜSSEN
Motoröl und Ölfilter
Motoröl und Motorölfilter müssen in den
im Wartungsplan vorgeschriebenen
Intervallen ersetzt werden. Wenn das
Fahrzeug unter erschwerten Einsatzbe-
dingungen genutzt wird, sind häufigere
Öl- und Filterwechsel erforderlich.
Antriebsriemen
Prüfen Sie alle Antriebsriemen auf
Rissbildung, übermäßigen Verschleiß
und anhaftendes Öl, und ersetzen Sie
sie bei Bedarf. Die Spannung der
Antriebsriemen muss regelmäßig geprüft
und bei Bedarf korrigiert werden.
Kraftstofffilter (Patrone)
Ein verstopfter Filter kann die
Fahrzeuggeschwindigkeit
beeinträchtigen, die Abgasregelung
beschädigen und das Anlassen
erschweren. Wenn sich im Kraftstofftank
überdurchschnittlich viele Fremdpartikel
absetzen, muss der Filter nach Bedarf
häufiger ersetzt werden.
Lassen Sie den Motor nach dem
Einbauen eines neuen Filters mehrere
Minuten laufen und prüfen Sie die
Anschlüsse auf Undichtigkeiten. Wir
empfehlen, den Kraftstofffilter in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen.
Kraftstoffleitungen, Schläuche
und deren Anschlüsse
Prüfen Sie die Kraftstoffleitungen und
Schläuche sowie deren Anschlüsse auf
Undichtigkeiten und Beschädigungen.
Wir empfehlen, die Kraftstoffleitungen,
Kraftstoffschläuche und Anschlüsse in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
VORSICHT - Nur
Dieselmotoren
Arbeiten Sie niemals bei laufendem
Motor oder innerhalb von 30
Sekunden nach dem Abstellen des
Motors an der Einspritzanlage.
Einspritzpumpe, Verteilerrohr,
Injektoren und deren Leitungen
stehen auch nach dem Abstellen
des Motors unter hohem Druck.
Unter hohem Druck austretender
Kraftstoff kann bei Körperkontakt
zu schweren Verletzungen führen.
Personen mit Herzschrittmachern
sollten sich dem Steuergerät und
dem Kabelstrang im Motorraum bei
laufendem Motor nicht weiter als
auf 30 cm nähern, da die
Starkströme des Common Rail-
Systems starke Magnetfelder
erzeugen.

Wartung
26
7

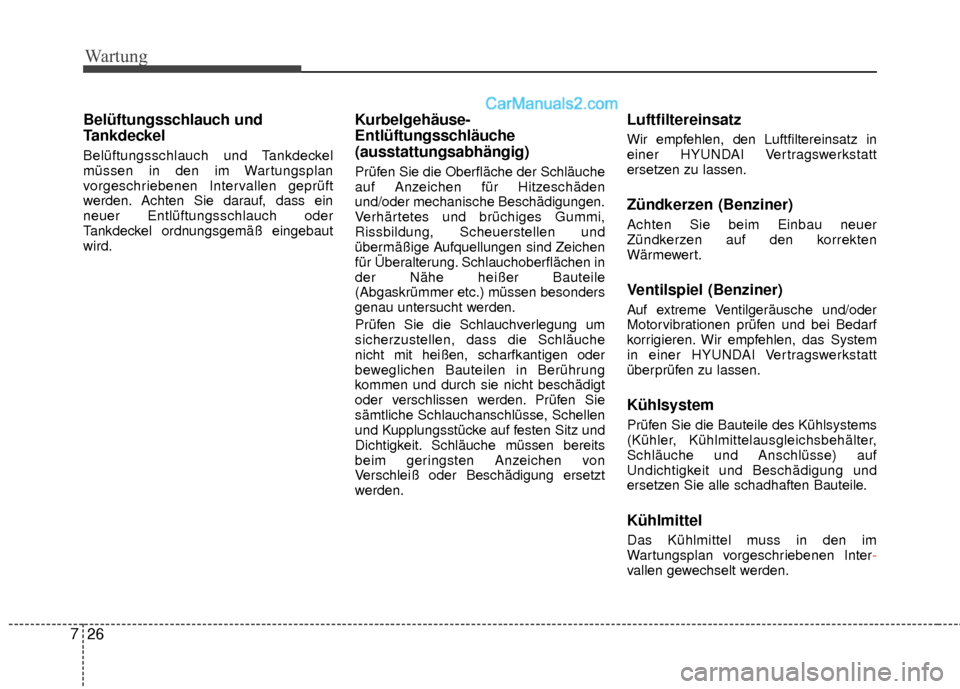

Belüftungsschlauch und
Tankdeckel
Belüftungsschlauch und Tankdeckel
müssen in den im Wartungsplan
vorgeschriebenen Intervallen geprüft
werden. Achten Sie darauf, dass ein
neuer Entlüftungsschlauch oder
Tankdeckel ordnungsgemäß eingebaut
wird.
Kurbelgehäuse-
Entlüftungsschläuche
(ausstattungsabhängig)
Prüfen Sie die Oberfläche der Schläuche
auf Anzeichen für Hitzeschäden
und/oder mechanische Beschädigungen.
Verhärtetes und brüchiges Gummi,
Rissbildung, Scheuerstellen und
übermäßige Aufquellungen sind Zeichen
für Überalterung. Schlauchoberflächen in
der Nähe heißer Bauteile
(Abgaskrümmer etc.) müssen besonders
genau untersucht werden.
Prüfen Sie die Schlauchverlegung um
sicherzustellen, dass die Schläuche
nicht mit heißen, scharfkantigen oder
beweglichen Bauteilen in Berührung
kommen und durch sie nicht beschädigt
oder verschlissen werden. Prüfen Sie
sämtliche Schlauchanschlüsse, Schellen
und Kupplungsstücke auf festen Sitz und
Dichtigkeit. Schläuche müssen bereits
beim geringsten Anzeichen von
Verschleiß oder Beschädigung ersetzt
werden.
Luftfiltereinsatz
Wir empfehlen, den Luftfiltereinsatz in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Zündkerzen (Benziner)
Achten Sie beim Einbau neuer
Zündkerzen auf den korrekten
Wärmewert.
Ventilspiel (Benziner)
Auf extreme Ventilgeräusche und/oder
Motorvibrationen prüfen und bei Bedarf
korrigieren. Wir empfehlen, das System
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Kühlsystem
Prüfen Sie die Bauteile des Kühlsystems
(Kühler, Kühlmittelausgleichsbehälter,
Schläuche und Anschlüsse) auf
Undichtigkeit und Beschädigung und
ersetzen Sie alle schadhaften Bauteile.
Kühlmittel
Das Kühlmittel muss in den im
Wartungsplan vorgeschriebenen Inter-
vallen gewechselt werden.

727
Wartung
Automatikgetriebeflüssigkeit
Automatikgetriebeflüssigkeit ist bei
normalen Einsatzbedingungen nicht zu
prüfen. Bei Betrieb unter erschwerten
Bedingungen empfehlen wir hingegen,
die Flüssigkeit gemäß Wartungsplan in
einer HYUNDAI Vertragswerkstatt
wechseln zu lassen.
✽ ✽ANMERKUNG
Die Automatikgetriebeflüssigkeit ist
grundsätzlich rot. Während des
Fahrzeugbetriebs wird die
Automatikgetriebeflüssigkeit allmählich
dunkler. Dies ist ein normaler Zustand
und Sie sollten die Notwendigkeit des
Flüssigkeitswechsels nicht von der
veränderten Farbe ableiten.
Bremsschläuche und
Bremsleitungen
Prüfen Sie in einer Sichtprüfung auf
korrekte Einbaulage, Scheuerstellen,
Rissbildung, Überalterung und
Undichtigkeit, und ersetzen Sie
verschlissene oder beschädigte Bauteile
umgehend.
Bremsflüssigkeit
Prüfen Sie den Füllstand der
Bremsflüssigkeit im Ausgleichsbehälter.
Der Füllstand muss sich zwischen den
Markierung "MIN" und "MAX" an der
Seite des Behälters befinden. Verwenden
Sie ausschließlich Bremsflüssigkeit der
Spezifikation DOT 3 oder DOT 4.
Feststellbremse
Inspizieren Sie das Feststellbrems -
system einschließlich EPB-Stellglied,
Verkabelung und Steckverbindern.
Bremsscheiben, Bremsklötze und
Bremssättel
Prüfen Sie die Bremsklötze auf
übermäßigen Verschleiß, die
Bremsscheiben auf Schlag und
Verschleiß und die Bremssättel auf
Undichtigkeit.
Weitere Informationen zum Prüfen der
Verschleißgrenze von Klötzen oder
Belägen finden Sie auf der Hyundai
Website.
(http://ser
vice.hyundai-motor.com)
Befestigungsschrauben der
Radaufhängung
Prüfen Sie die Radaufhängung auf
lockere Verbindungen und
Beschädigungen, und ziehen Sie lockere
Befestigungselemente mit dem
vorgeschriebenen Anzugsdrehmoment
nach.
ACHTUNG
Die Verwendung nicht spezifizierter Flüssigkeit kann zu Fehlfunktionen und zum Versagen des Getriebesführen. Verwenden Sie nurspezifizierte Automatik -
getriebeflüssigkeit. (Siehe "Empf
ohlene Schmiermittel und
Füllmengen" im Kapitel 8.)

Wartung
28
7

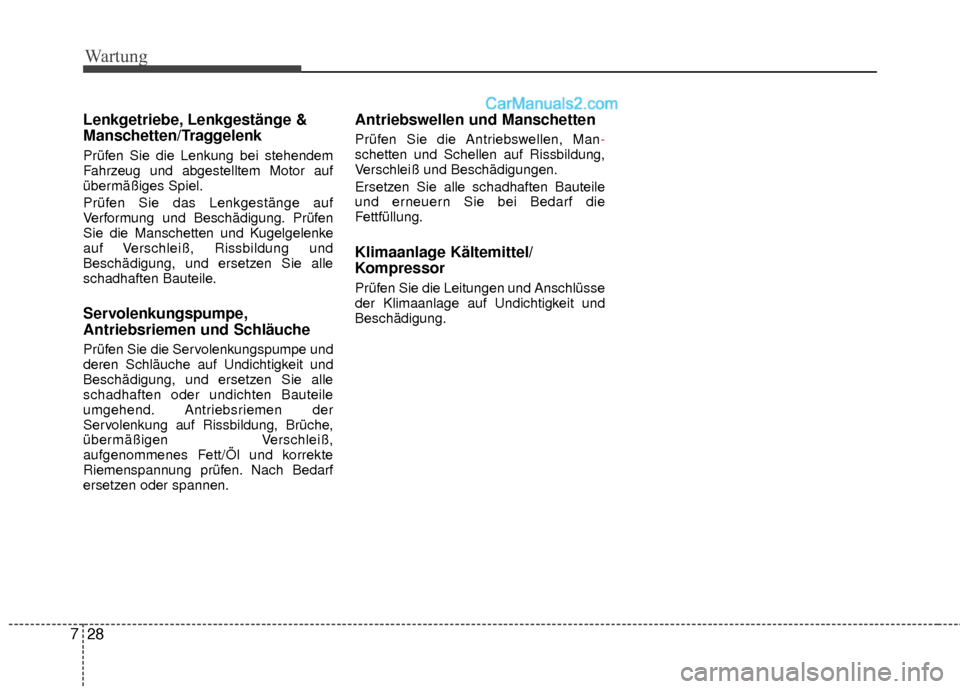

Lenkgetriebe, Lenkgestänge &
Manschetten/Traggelenk
Prüfen Sie die Lenkung bei stehendem
Fahrzeug und abgestelltem Motor auf
übermäßiges Spiel.
Prüfen Sie das Lenkgestänge auf
Verformung und Beschädigung. Prüfen
Sie die Manschetten und Kugelgelenke
auf Verschleiß, Rissbildung und
Beschädigung, und ersetzen Sie alle
schadhaften Bauteile.
Servolenkungspumpe,
Antriebsriemen und Schläuche
Prüfen Sie die Servolenkungspumpe und
deren Schläuche auf Undichtigkeit und
Beschädigung, und ersetzen Sie alle
schadhaften oder undichten Bauteile
umgehend. Antriebsriemen der
Servolenkung auf Rissbildung, Brüche,
übermäßigen Verschleiß,
aufgenommenes Fett/Öl und korrekte
Riemenspannung prüfen. Nach Bedarf
ersetzen oder spannen.
Antriebswellen und Manschetten
Prüfen Sie die Antriebswellen, Man -
schetten und Schellen auf Rissbildung,
Verschleiß und Beschädigungen.
Ersetzen Sie alle schadhaften Bauteile
und erneuern Sie bei Bedarf die
Fettfüllung.
Klimaanlage Kältemittel/
Kompressor
Prüfen Sie die Leitungen und Anschlüsse
der Klimaanlage auf Undichtigkeit und
Beschädigung.

729
Wartung
MOTORÖL

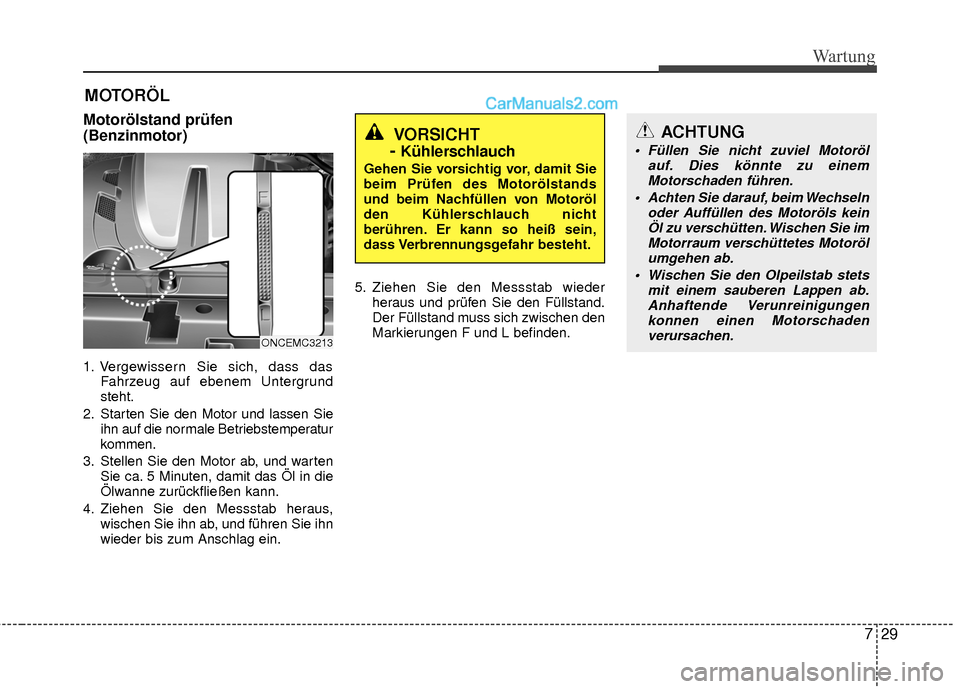

Motorölstand prüfen
(Benzinmotor)
1. Vergewissern Sie sich, dass dasFahrzeug auf ebenem Untergrund
steht.
2. Starten Sie den Motor und lassen Sie ihn auf die normale Betriebstemperatur
kommen.
3. Stellen Sie den Motor ab, und warten Sie ca. 5 Minuten, damit das Öl in die
Ölwanne zurückfließen kann.
4. Ziehen Sie den Messstab heraus, wischen Sie ihn ab, und führen Sie ihn
wieder bis zum Anschlag ein. 5. Ziehen Sie den Messstab wieder
heraus und prüfen Sie den Füllstand.
Der Füllstand muss sich zwischen den
Markierungen F und L befinden.
VORSICHT
-
Kühlerschlauch
Gehen Sie vorsichtig vor, damit Sie
beim Prüfen des Motorölstands
und beim Nachfüllen von Motoröl
den Kühlerschlauch nicht
berühren. Er kann so heiß sein,
dass Verbrennungsgefahr besteht.
ACHTUNG
Füllen Sie nicht zuviel Motoröl
auf. Dies könnte zu einemMotorschaden führen.
Achten Sie darauf, beim Wechseln oder Auffüllen des Motoröls keinÖl zu verschütten. Wischen Sie imMotorraum verschüttetes Motoröl umgehen ab.
Wischen Sie den Olpeilstab stets mit einem sauberen Lappen ab.Anhaftende Verunreinigungen konnen einen Motorschadenverursachen.
ONCEMC3213

Wartung
30
7
Wenn sich der Füllstand in der Nähe der
Markierung L befindet, füllen Sie Öl
nach, bis die Markierung F erreicht ist.
Füllen Sie nicht zuviel Öl nach.
Verwenden Sie einen Trichter, um zu
vermeiden, dass Öl vergossen wird
und auf Motorteile läuft.
Verwenden Sie ausschließlich
spezifiziertes Motoröl (siehe Kapitel 8 "Empfohlene Schmiermittel undFüllmengen").
Motorölstand prüfen
(Dieselmotor)1. Vergewissern Sie sich, dass das Fahrzeug auf ebenem Untergrund
steht.
2. Starten Sie den Motor und lassen Sie ihn auf die normale Betriebstemperatur
kommen.
3. Stellen Sie den Motor ab, und warten Sie ca. 5 Minuten, damit das Öl in die
Ölwanne zurückfließen kann.
4. Ziehen Sie den Messstab heraus, wischen Sie ihn ab, und führen Sie ihn
wieder bis zum Anschlag ein.
5. Ziehen Sie den Messstab wieder heraus und prüfen Sie den Füllstand.
6. Der Füllstand muss im Bereich C liegen. Liegt der Füllstand im Bereich
D, ausreichend Motoröl nachfüllen, bis
der Füllstand den Bereich C erreicht.
ONCEMC3215
ODM077150VORSICHT
-
Kühlerschlauch
Gehen Sie vorsichtig vor, damit Sie
beim Prüfen des Motorölstands
und beim Nachfüllen von Motoröl
den Kühlerschlauch nicht
berühren. Er kann so heiß sein,
dass Verbrennungsgefahr besteht.AbbildungErforderliche Maßnahme
Bereich (A)Wir empfehlen Ihnen,
sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
Bereich (B)Kein Motoröl auffüllen.
Bereich (C)
Normal.
Sie können so viel Motoröl
nachfüllen, dass es den
Bereich C nicht überschreitet.
Bereich (D)Füllen Sie Öl nach und stellen
Sie sicher, dass der Ölstand
im Bereich C liegt.

731
Wartung
Wenn sich der Füllstand in der Nähe der
Markierung L befindet, füllen Sie Öl
nach, bis die Markierung F erreicht ist.
Füllen Sie nicht zuviel Öl nach.
Verwenden Sie ausschließlichspezifiziertes Motoröl (siehe Kapitel 8"Empfohlene Schmiermittel und Füllmengen").

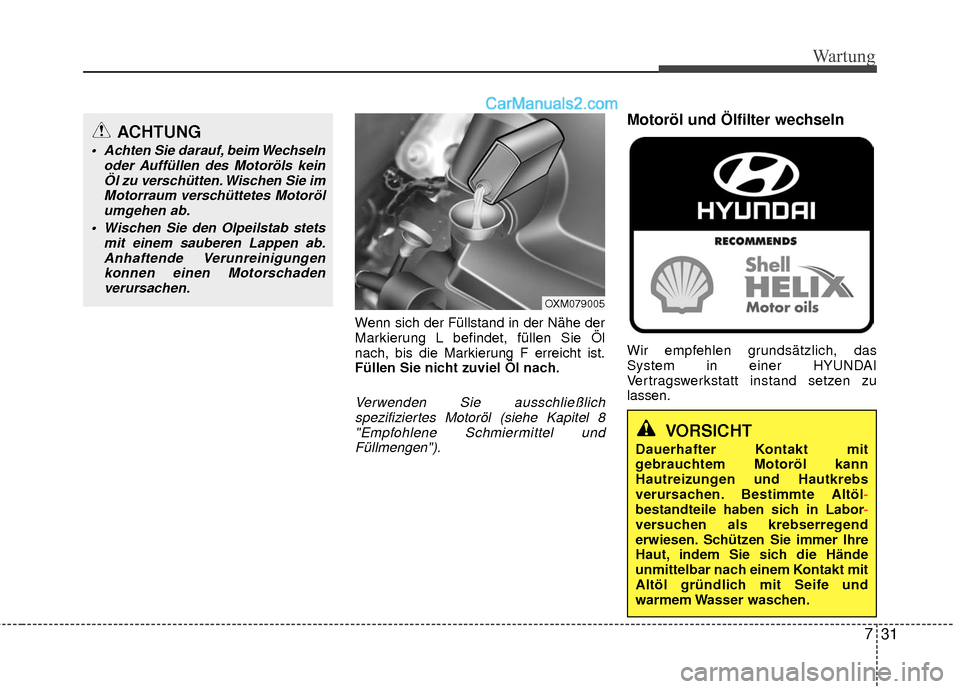

Motoröl und Ölfilter wechseln
Wir empfehlen grundsätzlich, das
System in einer HYUNDAI
Vertragswerkstatt instand setzen zu
lassen.
VORSICHT
Dauerhafter Kontakt mit
gebrauchtem Motoröl kann
Hautreizungen und Hautkrebs
verursachen. Bestimmte Altöl-
bestandteile haben sich in Labor -
versuchen als krebserregend
erwiesen.
Schützen Sie immer Ihre
Haut, indem Sie sich die Hände
unmittelbar nach einem Kontakt mit
Altöl gründlich mit Seife und
warmem Wasser waschen.
ACHTUNG
Achten Sie darauf, beim Wechseln oder Auffüllen des Motoröls keinÖl zu verschütten. Wischen Sie imMotorraum verschüttetes Motorölumgehen ab.
Wischen Sie den Olpeilstab stets mit einem sauberen Lappen ab.Anhaftende Verunreinigungenkonnen einen Motorschadenverursachen.
OXM079005

Wartung
32
7

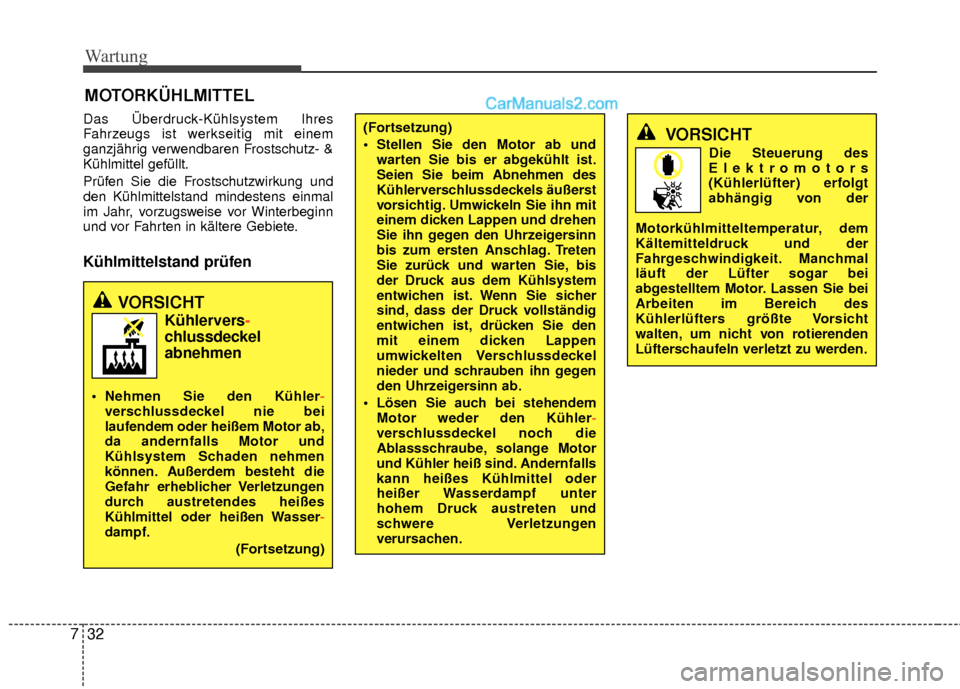

MOTORKÜHLMITTEL
Das Überdruck-Kühlsystem Ihres
Fahrzeugs ist werkseitig mit einem
ganzjährig verwendbaren Frostschutz- &
Kühlmittel gefüllt.
Prüfen Sie die Frostschutzwirkung und
den Kühlmittelstand mindestens einmal
im Jahr, vorzugsweise vor Winterbeginn
und vor Fahrten in kältere Gebiete.
Kühlmittelstand prüfen
VORSICHT
Die Steuerung des
Elektromotors
(Kühlerlüfter) erfolgt
abhängig von der
Motorkühlmitteltemperatur, dem
Kältemitteldruck und der
Fahrgeschwindigkeit. Manchmal
läuft der Lüfter sogar bei
abgestelltem Motor. Lassen Sie bei
Arbeiten im Bereich des
Kühlerlüfters größte Vorsicht
walten, um nicht von rotierenden
Lüfterschaufeln verletzt zu werden.
VORSICHT
Kühlervers-
chlussdeckel
abnehmen
Nehmen Sie den Kühler -
verschlussdeckel nie bei
lauf endem oder heißem Motor ab,
da andernfalls Motor und
Kühlsystem Schaden nehmen
können. Außerdem besteht die
Gefahr erheblicher Verletzungen
durch austretendes heißes
Kühlmittel oder heißen Wasser -
dampf.
(For
tsetzung)
(Fortsetzung)
Stellen Sie den Motor ab undwarten Sie bis er abgekühlt ist.
Seien Sie beim Abnehmen des
Kühlerverschlussdeckels äußerst
vorsichtig. Umwickeln Sie ihn mit
einem dicken Lappen und drehen
Sie ihn gegen den Uhrzeigersinn
bis zum ersten Anschlag. Treten
Sie zurück und warten Sie, bis
der Druck aus dem Kühlsystem
entwichen ist. Wenn Sie sicher
sind, dass der Druck vollständig
entwichen ist, drücken Sie den
mit einem dicken Lappen
umwickelten Verschlussdeckel
nieder und schrauben ihn gegen
den Uhrzeigersinn ab.
Lösen Sie auch bei stehendem Motor weder den Kühler -
verschlussdeckel noch die
Ab
lassschraube, solange Motor
und Kühler heiß sind. Andernfalls
kann heißes Kühlmittel oder
heißer Wasserdampf unter
hohem Druck austreten und
schwere Verletzungen
verursachen.
