2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

7105
Wartung

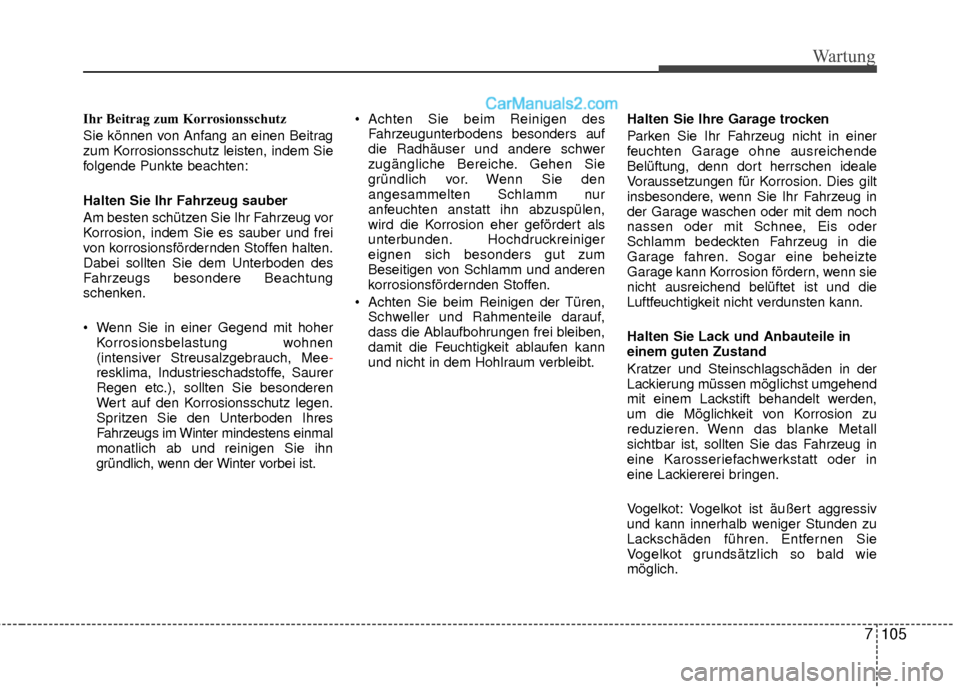

Ihr Beitrag zum Korrosionsschutz
Sie können von Anfang an einen Beitrag
zum Korrosionsschutz leisten, indem Sie
folgende Punkte beachten:
Halten Sie Ihr Fahrzeug sauber
Am besten schützen Sie Ihr Fahrzeug vor
Korrosion, indem Sie es sauber und frei
von korrosionsfördernden Stoffen halten.
Dabei sollten Sie dem Unterboden des
Fahrzeugs besondere Beachtung
schenken.
Wenn Sie in einer Gegend mit hoherKorrosionsbelastung wohnen
(intensiver Streusalzgebrauch, Mee-
resklima, Industrieschadstoffe, Saurer
Regen etc.), sollten Sie besonderen
Wert auf den Korrosionsschutz legen.
Spritzen Sie den Unterboden Ihres
Fahrzeugs im Winter mindestens einmal
monatlich ab und reinigen Sie ihn
gründlich, wenn der Winter vorbei ist. Achten Sie beim Reinigen des
Fahrzeugunterbodens besonders auf
die Radhäuser und andere schwer
zugängliche Bereiche. Gehen Sie
gründlich vor. Wenn Sie den
angesammelten Schlamm nur
anfeuchten anstatt ihn abzuspülen,
wird die Korrosion eher gefördert als
unterbunden. Hochdruckreiniger
eignen sich besonders gut zum
Beseitigen von Schlamm und anderen
korrosionsfördernden Stoffen.
Achten Sie beim Reinigen der Türen, Schweller und Rahmenteile darauf,
dass die Ablaufbohrungen frei bleiben,
damit die Feuchtigkeit ablaufen kann
und nicht in dem Hohlraum verbleibt. Halten Sie Ihre Garage trocken
Parken Sie Ihr Fahrzeug nicht in einer
feuchten Garage ohne ausreichende
Belüftung, denn dort herrschen ideale
Voraussetzungen für Korrosion. Dies gilt
insbesondere, wenn Sie Ihr Fahrzeug in
der Garage waschen oder mit dem noch
nassen oder mit Schnee, Eis oder
Schlamm bedeckten Fahrzeug in die
Garage fahren. Sogar eine beheizte
Garage kann Korrosion fördern, wenn sie
nicht ausreichend belüftet ist und die
Luftfeuchtigkeit nicht verdunsten kann.
Halten Sie Lack und Anbauteile in
einem guten Zustand
Kratzer und Steinschlagschäden in der
Lackierung müssen möglichst umgehend
mit einem Lackstift behandelt werden,
um die Möglichkeit von Korrosion zu
reduzieren. Wenn das blanke Metall
sichtbar ist, sollten Sie das Fahrzeug in
eine Karosseriefachwerkstatt oder in
eine Lackiererei bringen.
Vogelkot: Vogelkot ist äußert aggressiv
und kann innerhalb weniger Stunden zu
Lackschäden führen. Entfernen Sie
Vogelkot grundsätzlich so bald wie
möglich.

Wartung
106
7

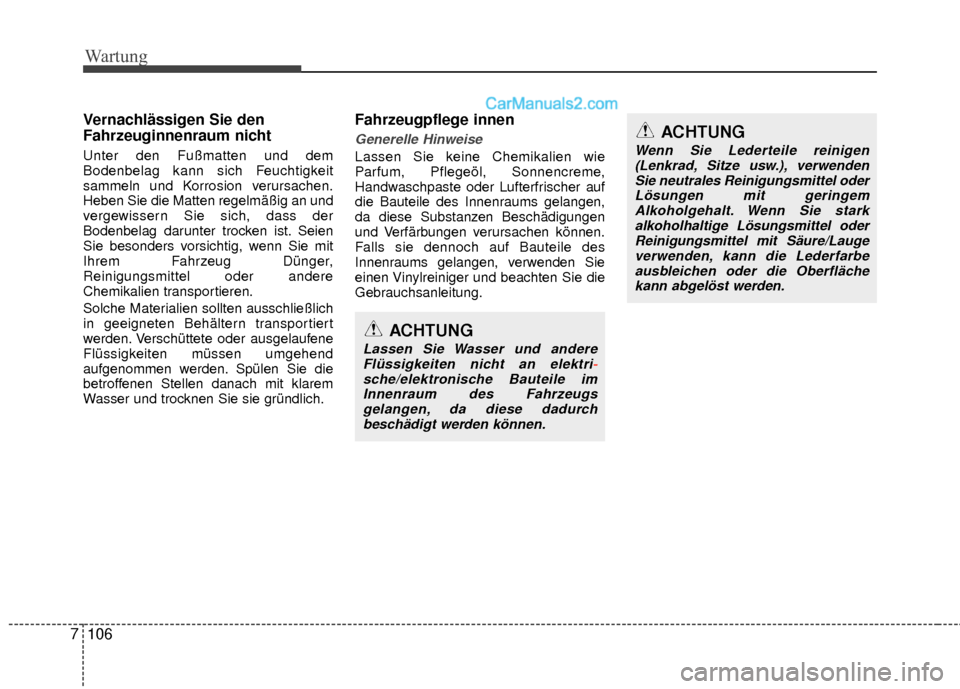

Vernachlässigen Sie den
Fahrzeuginnenraum nicht
Unter den Fußmatten und dem
Bodenbelag kann sich Feuchtigkeit
sammeln und Korrosion verursachen.
Heben Sie die Matten regelmäßig an und
vergewissern Sie sich, dass der
Bodenbelag darunter trocken ist. Seien
Sie besonders vorsichtig, wenn Sie mit
Ihrem Fahrzeug Dünger,
Reinigungsmittel oder andere
Chemikalien transportieren.
Solche Materialien sollten ausschließlich
in geeigneten Behältern transportiert
werden. Verschüttete oder ausgelaufene
Flüssigkeiten müssen umgehend
aufgenommen werden. Spülen Sie die
betroffenen Stellen danach mit klarem
Wasser und trocknen Sie sie gründlich.
Fahrzeugpflege innen
Generelle Hinweise
Lassen Sie keine Chemikalien wie
Parfum, Pflegeöl, Sonnencreme,
Handwaschpaste oder Lufterfrischer auf
die Bauteile des Innenraums gelangen,
da diese Substanzen Beschädigungen
und Verfärbungen verursachen können.
Falls sie dennoch auf Bauteile des
Innenraums gelangen, verwenden Sie
einen Vinylreiniger und beachten Sie die
Gebrauchsanleitung.
ACHTUNG
Lassen Sie Wasser und andere
Flüssigkeiten nicht an elektri-sche/elektronische Bauteile im Innenraum des F
ahrzeugs
gelangen, da diese dadurch beschädigt werden können.
ACHTUNG
Wenn Sie Lederteile reinigen (Lenkrad, Sitze usw.), verwendenSie neutrales Reinigungsmittel oder Lösungen mit geringemAlkoholgehalt. Wenn Sie starkalkoholhaltige Lösungsmittel oder Reinigungsmittel mit Säure/Laugeverwenden, kann die Lederfarbe ausbleichen oder die Oberflächekann abgelöst werden.

7107
Wartung
Reinigung der Sitze und derInnenausstattung
Vinyl (ausstattungsabhängig)
Entfernen Sie Staub und lose
Verunreinigungen mit einem Haarbesen
oder Staubsauger von Vinylflächen.
Reinigen Sie Vinylflächen mit einem
speziellen Vinylreiniger.
Stoff (ausstattungsabhängig)
Entfernen Sie Staub und lose
Verunreinigungen mit einem Haarbesen
oder Staubsauger von Stoffoberflächen.
Reinigen Sie Stoffbezüge mit einem
milden Polster- oder Teppichreiniger.
Beseitigen Sie frische Flecken
umgehend mit entsprechendem
Fleckentferner. Wenn Flecken nicht
umgehend entfernt werden, können sie
sich festsetzen und Farbveränderungen
verursachen. Sitz-bezüge sind schwer
entflammbar. Bei unzureichender Pflege
kann diese Eigenschaft beeinträchtigt
werden. Leder
Informationen zum Sitzleder
- Leder besteht aus tierischer Haut, diemit Hilfe eines Spezialverfahrens
nutzbar gemacht wird. Da es sich um
ein Naturprodukt handelt, kann es zu
Abweichungen hinsichtlich der Stärke
oder Dichtheit kommen. Je nach
Temperatur und Luftfeuchtigkeit
können sich Falten als natürliche
Folge des Dehnens und
Zusammendrückens bilden.
- Der Sitz besteht aus einem dehnbaren Stoff zur Verbesserung
des Komforts.
- Die Teile, die mit dem Körper in Kontakt kommen, sind abgerundet
und die Seitenführungen sind zur
Verbesserung des Fahrkomforts und
der Stabilität hoch ausgeführt. - Aufgrund der normalen Nutzung
kann es zur Faltenbildung kommen.
Das ist kein Produktfehler.
ACHTUNG
Die Anwendung nicht empfohlenerReinigungsmittel und Reinigungs -
verfahren kann dazu führen, dass die Sitzbezüg
e unansehnlich
werden und die Eigenschaft "schwer entflammbar" beeinträch -
tigt wird.ACHTUNG
Falten oder Abrieb können durch normale Benutzung entstehenund sind nicht durch die Garantie abgedeckt.
Gürtel mit metallischen Anhängern, Reißverschlüsseoder Schlüssel in derHosentasche können den Bezugsstoff beschädigen.
Schützen Sie den Sitz vor Nässe. Dadurch kann sich dieBeschaffenheit des Leders ändern.
Jeans oder Kleidung, die ausbleichen kann, könnte dieOberfläche des Sitzbezugsverunreinigen.

Wartung
108
7

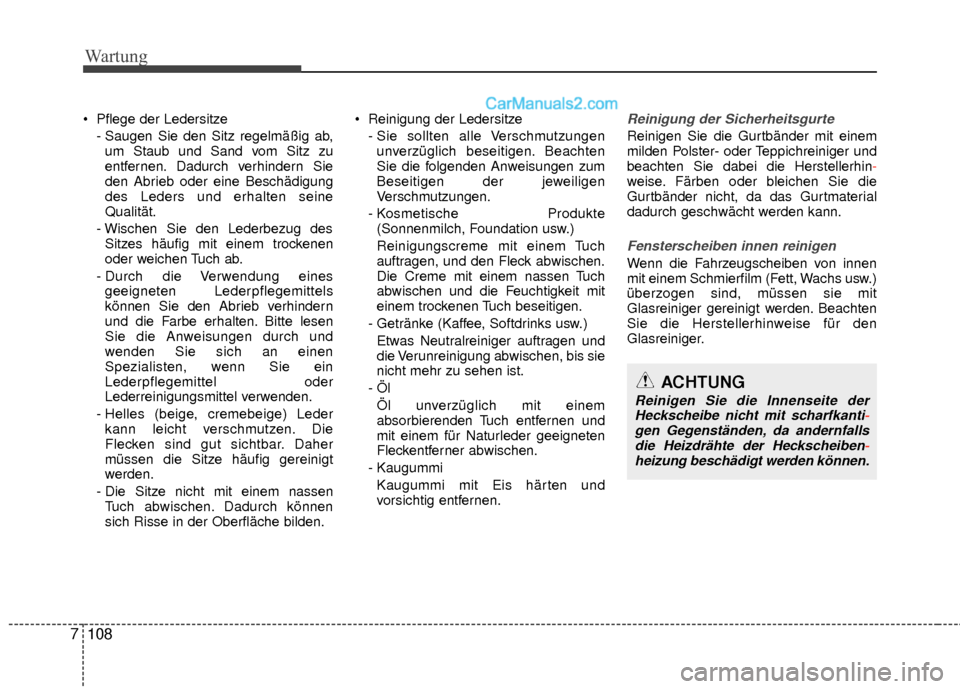

Pflege der Ledersitze
- Saugen Sie den Sitz regelmäßig ab,um Staub und Sand vom Sitz zu
entfernen. Dadurch verhindern Sie
den Abrieb oder eine Beschädigung
des Leders und erhalten seine
Qualität.
- Wischen Sie den Lederbezug des Sitzes häufig mit einem trockenen
oder weichen Tuch ab.
- Durch die Verwendung eines geeigneten Lederpflegemittels
können Sie den Abrieb verhindern
und die Farbe erhalten. Bitte lesen
Sie die Anweisungen durch und
wenden Sie sich an einen
Spezialisten, wenn Sie ein
Lederpflegemittel oder
Lederreinigungsmittel verwenden.
- Helles (beige, cremebeige) Leder kann leicht verschmutzen. Die
Flecken sind gut sichtbar. Daher
müssen die Sitze häufig gereinigt
werden.
- Die Sitze nicht mit einem nassen Tuch abwischen. Dadurch können
sich Risse in der Oberfläche bilden. Reinigung der Ledersitze
- Sie sollten alle Verschmutzungenunverzüglich beseitigen. Beachten
Sie die folgenden Anweisungen zum
Beseitigen der jeweiligen
Verschmutzungen.
- Kosmetische Produkte (Sonnenmilch, Foundation usw.)
Reinigungscreme mit einem Tuch
auftragen, und den Fleck abwischen.
Die Creme mit einem nassen Tuch
abwischen und die Feuchtigkeit mit
einem trockenen Tuch beseitigen.
- Getränke (Kaffee, Softdrinks usw.) Etwas Neutralreiniger auftragen und
die Verunreinigung abwischen, bis sie
nicht mehr zu sehen ist.
- Öl Öl unverzüglich mit einem
absorbierenden Tuch entfernen und
mit einem für Naturleder geeigneten
Fleckentferner abwischen.
- Kaugummi Kaugummi mit Eis härten und
vorsichtig entfernen.Reinigung der Sicherheitsgurte
Reinigen Sie die Gurtbänder mit einem
milden Polster- oder Teppichreiniger und
beachten Sie dabei die Herstellerhin-
weise. Färben oder bleichen Sie die
Gurtbänder nicht, da das Gurtmaterial
dadurch geschwächt werden kann.
Fensterscheiben innen reinigen
Wenn die Fahrzeugscheiben von innen
mit einem Schmierfilm (Fett, Wachs usw.)
überzogen sind, müssen sie mit
Glasreiniger gereinigt werden. Beachten
Sie die Herstellerhinweise für den
Glasreiniger.
ACHTUNG
Reinigen Sie die Innenseite derHeckscheibe nicht mit scharfkanti -
gen Gegenständen, da andernfalls die Heizdrähte der Hec
kscheiben-
heizung beschädigt werden können.

7109
Wartung

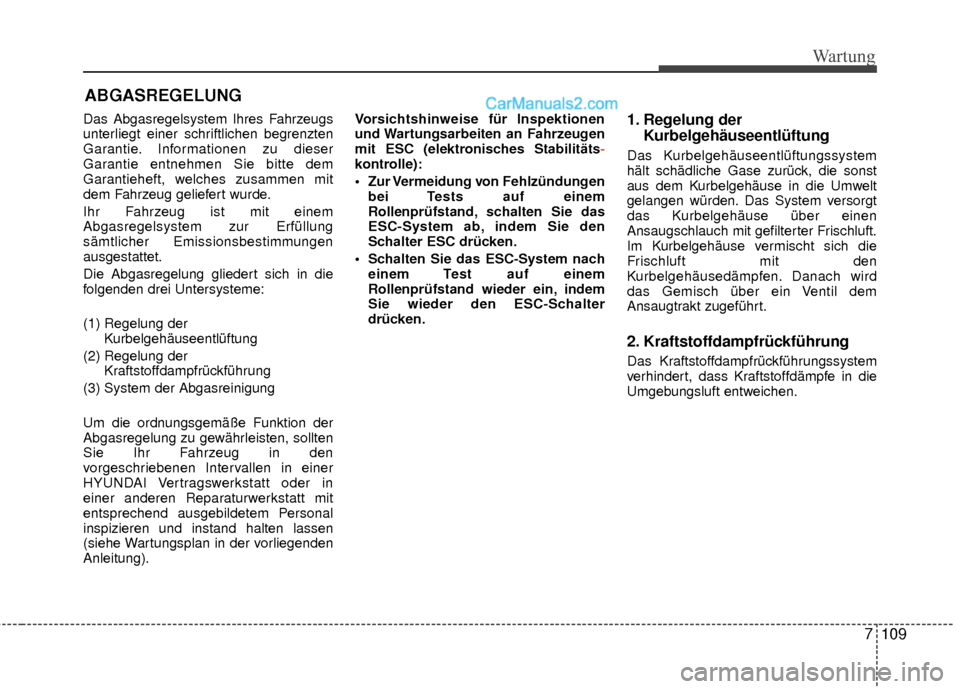

ABGASREGELUNG
Das Abgasregelsystem Ihres Fahrzeugs
unterliegt einer schriftlichen begrenzten
Garantie. Informationen zu dieser
Garantie entnehmen Sie bitte dem
Garantieheft, welches zusammen mit
dem Fahrzeug geliefert wurde.
Ihr Fahrzeug ist mit einem
Abgasregelsystem zur Erfüllung
sämtlicher Emissionsbestimmungen
ausgestattet.
Die Abgasregelung gliedert sich in die
folgenden drei Untersysteme:
(1) Regelung derKurbelgehäuseentlüftung
(2) Regelung der Kraftstoffdampfrückführung
(3) System der Abgasreinigung
Um die ordnungsgemäße Funktion der
Abgasregelung zu gewährleisten, sollten
Sie Ihr Fahrzeug in den
vorgeschriebenen Intervallen in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt mit
entsprechend ausgebildetem Personal
inspizieren und instand halten lassen
(siehe Wartungsplan in der vorliegenden
Anleitung). Vorsichtshinweise für Inspektionen
und Wartungsarbeiten an Fahrzeugen
mit ESC (elektronisches Stabilitäts
-
kontrolle):
Zur Vermeidung von Fehlzündungen bei Tests auf einem
Rollenprüfstand, schalten Sie das
ESC-System ab, indem Sie den
Schalter ESC drücken.
Schalten Sie das ESC-System nach einem Test auf einem
Rollenprüfstand wieder ein, indem
Sie wieder den ESC-Schalter
drücken.1. Regelung der Kurbelgehäuseentlüftung
Das Kurbelgehäuseentlüftungssystem
hält schädliche Gase zurück, die sonst
aus dem Kurbelgehäuse in die Umwelt
gelangen würden. Das System versorgt
das Kurbelgehäuse über einen
Ansaugschlauch mit gefilterter Frischluft.
Im Kurbelgehäuse vermischt sich die
Frischluft mit den
Kurbelgehäusedämpfen. Danach wird
das Gemisch über ein Ventil dem
Ansaugtrakt zugeführt.
2. Kraftstoffdampfrückführung
Das Kraftstoffdampfrückführungssystem
verhindert, dass Kraftstoffdämpfe in die
Umgebungsluft entweichen.

Wartung
110
7
Aktivkohlebehälter
Kraftstoffdämpfe aus dem Kraftstofftank
werden absorbiert und im
Aktivkohlebehälter gespeichert. Bei
laufendem Motor werden die
Kraftstoffdämpfe aus dem Aktivkohle -
behälter über ein Spülmagnetventil in
den Ansaugtrakt gesaugt.
Spülmagnetventil
Das Spülmagnetventil wird vom
Motorsteuergerät gesteuert. Bei
Leerlaufdrehzahl und niedriger
Kühlmitteltemperatur schließt das
Spülmagnetventil, so dass kein
Kraftstoffdampf in den Motor gelangt.
Wenn der Motor Betriebstemperatur
erreicht hat, öffnet das Spülmagnetventil,
und die Kraftstoffdämpfe werden dem
Motor zugeführt.
3. System der Abgasreinigung
Bei der Abgasreinigung kommt ein
äußerst wirkungsvolles System zum
Einsatz, das den Schadstoffausstoß
begrenzt, ohne die Fahrzeugleistung zu
beeinträchtigen.
Fahrzeugmodifikationen
Das Fahrzeug darf in seiner Bauart nicht
verändert werden.
Fahrzeugmodifikationen können die
Leistung, Sicherheit und Lebenser -
wartung Ihres Fahrzeugs beeinträchtigen
und unter Umständen sogar gegen
geltende Sicherheits- und Umweltbe -
stimmungen verstoßen.
Darüber hinaus werden Schäden und
Leistungseinbußen, die aus bauartlichen
Veränderungen resultieren, nicht von der
Garantie abgedeckt.
Bei Verwendung nicht zugelassener Elektronikgeräte besteht die Gefahr
von Funktionsstörungen,
Kabelschäden, Batterieentladungen
und Bränden. Verwenden Sie zu Ihrer
eigenen Sicherheit keine
Elektronikgeräte, die nicht zugelassen
sind.
Sicherheitshinweise für den Umgangmit Abgasen (Kohlenmonoxyd)
Kohlenmonoxyd ist eines der im Abgas enthaltenen Gase. Wenn Sie im
Innenraum Ihres Fahrzeugs
Abgasgeruch feststellen, lassen Sie
das Fahrzeug umgehend prüfen und
instand setzen. Wenn Sie jemals den
Eindruck haben, dass Abgase in den
Innenraum Ihres Fahrzeugs
eindringen, fahren Sie nur mit
vollständig geöffneten Fenstern.
Lassen Sie Ihr Fahrzeug umgehend
prüfen und instand setzen.
VORSICHT - Abgase
Die Abgase des Motors enthalten
Kohlenmonoxid (CO), das nicht
eingeatmet werden darf. Es ist
gefährlich und könnte tödlich sein,
wenn es eingeatmet wird.
Beachten Sie die folgenden
Hinweise zur Vermeidung von
Kohlenmonoxidvergiftungen.

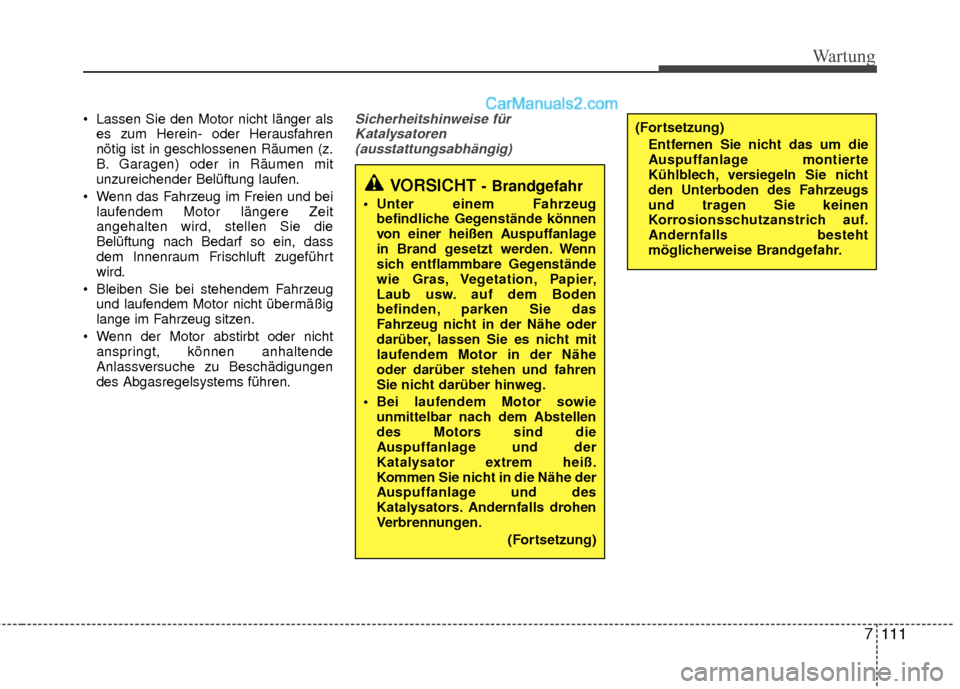

7111
Wartung
Lassen Sie den Motor nicht länger alses zum Herein- oder Herausfahren
nötig ist in geschlossenen Räumen (z.
B. Garagen) oder in Räumen mit
unzureichender Belüftung laufen.
Wenn das Fahrzeug im Freien und bei laufendem Motor längere Zeit
angehalten wird, stellen Sie die
Belüftung nach Bedarf so ein, dass
dem Innenraum Frischluft zugeführt
wird.
Bleiben Sie bei stehendem Fahrzeug und laufendem Motor nicht übermäßig
lange im Fahrzeug sitzen.
Wenn der Motor abstirbt oder nicht anspringt, können anhaltende
Anlassversuche zu Beschädigungen
des Abgasregelsystems führen.Sicherheitshinweise fürKatalysatoren(ausstattungsabhängig)
VORSICHT - Brandgefahr
Unter einem Fahrzeug befindliche Gegenstände können
von einer heißen Auspuffanlage
in Brand gesetzt werden. Wenn
sich entflammbare Gegenstände
wie Gras, Vegetation, Papier,
Laub usw. auf dem Boden
befinden, parken Sie das
Fahrzeug nicht in der Nähe oder
darüber, lassen Sie es nicht mit
laufendem Motor in der Nähe
oder darüber stehen und fahren
Sie nicht darüber hinweg.
Bei laufendem Motor sowie unmittelbar nach dem Abstellen
des Motors sind die
Auspuffanlage und der
Katalysator extrem heiß.
Kommen Sie nicht in die Nähe der
Auspuffanlage und des
Katalysators. Andernfalls drohen
Verbrennungen.
(Fortsetzung)
(Fortsetzung)Entfernen Sie nicht das um die
Auspuffanlage montierte
Kühlblech, versiegeln Sie nicht
den Unterboden des Fahrzeugs
und tragen Sie keinen
Korrosionsschutzanstrich auf.
Andernfalls besteht
möglicherweise Brandgefahr.

Wartung
112
7
Ihr Fahrzeug ist mit einem geregelten
Abgaskatalysator ausgestattet.
Deshalb müssen folgende Sicherheits-
hinweise beachtet werden:
Verwenden Sie für Benzinmotoren
ausschließlich UNVERBLEITEN
KRAFTSTOFF.
Lassen Sie den Motor nicht laufen, wenn es Anzeichen für Motorfehl -
funktionen gibt (z. B. Fehlzündungen
oder Leistungsverlust).
Nutzen Sie den Motor nicht unsachgemäß oder fahrlässig.
Beispiele für unsachgemäße oder
fahrlässige Nutzung sind das
Rollenlassen bei ausgeschalteter
Zündung oder das Befahren von
Gefällestrecken mit eingelegtem Gang
und ausgeschalteter Zündung.
Lassen Sie den Motor im Leerlauf nicht über längere Zeit (5 Minuten und
länger) mit hoher Drehzahl laufen.
Nehmen Sie keine Veränderungen an Bauteilen des Motors oder der
Abgasregelung vor. Wir empfehlen,
das System in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen. Fahren Sie nach Möglichkeit nicht mit
fast leerem Tank. Wenn dem Fahrzeug
der Kraftstoff ausgeht, kann dies
Fehlzündungen verursachen, die den
Katalysator beschädigen.
Die Nichtbeachtung dieser Sicherheits-
hinweise könnte zu Schäden am
Katalysator und an Ihrem Fahrzeug
führen. Darüber hinaus könnte durch
solche Vorfälle die Garantie verfallen.Dieselpartikelfilter (DPF) (ausstattungsabhängig)
Der Dieselpartikelfilter (DPF) entfernt
den Ruß aus den Abgasen.
Im Gegensatz zu einem Einweg-Luftfilter
verbrennt (oxidiert) das DPF-System den
gesammelten Ruß automatisch je nach
Fahrsituation. Mit anderen Worten: Der
gesammelte Ruß wird automatisch von
der Motorsteuerung und durch die hohe
Abgastemperatur bei normaler/hoher
Fahrgeschwindigkeit beseitigt.
Wenn das Fahrzeug jedoch regelmäßig
auf Kurzstrecken oder längere Zeit mit
niedriger Geschwindigkeit bewegt wird,
wird der gesammelte Ruß aufgrund der
geringen Abgastemperatur
möglicherweise nicht automatisch
beseitigt. In diesem Fall wird die
Rußansammlung nicht erkannt, der Ruß
wird nicht verbrannt und die
Störungsleuchte ( ) leuchtet auf.
Die Störungsleuchte erlischt, wenn die
Fahrgeschwindigkeit mehr als 60 km/h
beträgt oder wenn die Motordrehzahl
etwa 25 Minuten lang zwischen 1.500
und 2.500 U/min liegt und mindestens
der 2. Gang eingelegt ist.
