2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

733
Wartung

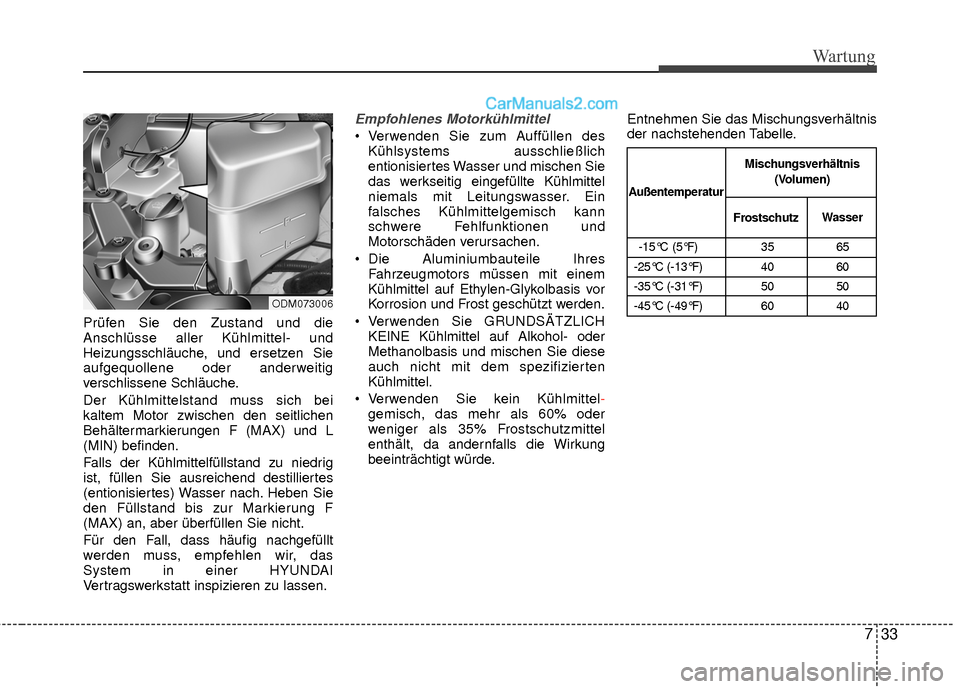

Prüfen Sie den Zustand und die
Anschlüsse aller Kühlmittel- und
Heizungsschläuche, und ersetzen Sie
aufgequollene oder anderweitig
verschlissene Schläuche.
Der Kühlmittelstand muss sich bei
kaltem Motor zwischen den seitlichen
Behältermarkierungen F (MAX) und L
(MIN) befinden.
Falls der Kühlmittelfüllstand zu niedrig
ist, füllen Sie ausreichend destilliertes
(entionisiertes) Wasser nach. Heben Sie
den Füllstand bis zur Markierung F
(MAX) an, aber überfüllen Sie nicht.
Für den Fall, dass häufig nachgefüllt
werden muss, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
Empfohlenes Motorkühlmittel
Verwenden Sie zum Auffüllen desKühlsystems ausschließlich
entionisiertes Wasser und mischen Sie
das werkseitig eingefüllte Kühlmittel
niemals mit Leitungswasser. Ein
falsches Kühlmittelgemisch kann
schwere Fehlfunktionen und
Motorschäden verursachen.
Die Aluminiumbauteile Ihres Fahrzeugmotors müssen mit einem
Kühlmittel auf Ethylen-Glykolbasis vor
Korrosion und Frost geschützt werden.
Verwenden Sie GRUNDSÄTZLICH KEINE Kühlmittel auf Alkohol- oder
Methanolbasis und mischen Sie diese
auch nicht mit dem spezifizierten
Kühlmittel.
Verwenden Sie kein Kühlmittel -
gemisch, das mehr als 60% oder
weniger als 35% Frostschutzmittel
enthält, da andernfalls die Wirkung
beeinträchtigt würde. Entnehmen Sie das Mischungsverhältnis
der nachstehenden Tabelle.
-15°C (5°F) 35
65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
AußentemperaturMischungsverhältnis
(Volumen)
Frostschutz Wasser
ODM073006

Wartung
34
7

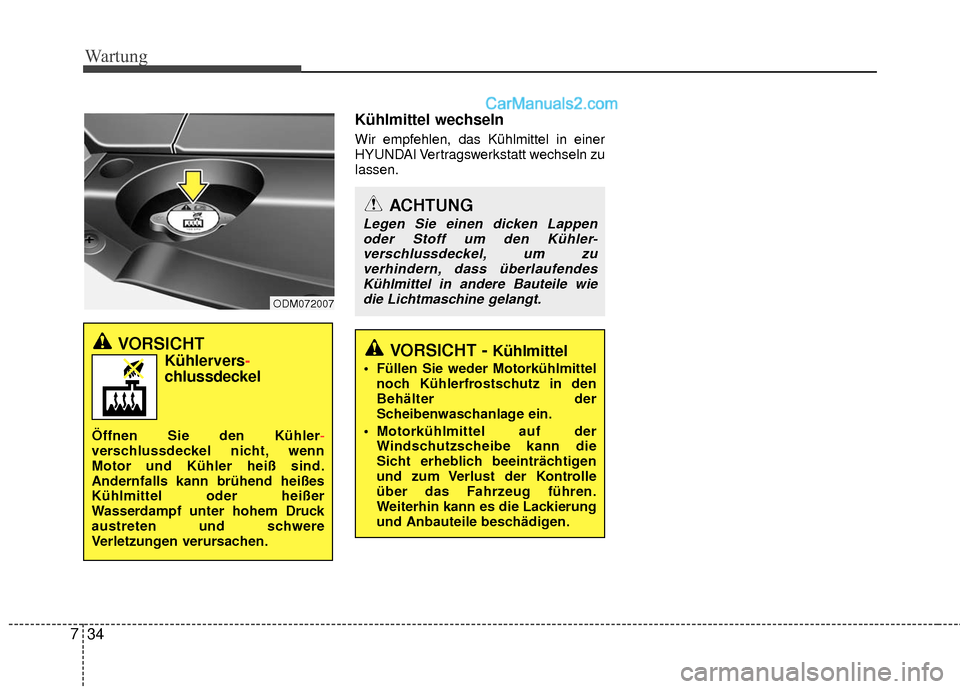

Kühlmittel wechseln
Wir empfehlen, das Kühlmittel in einer
HYUNDAI Vertragswerkstatt wechseln zu
lassen.
VORSICHT
Kühlervers-
chlussdeckel
Öffnen Sie den Kühler -
verschlussdeckel nicht, wenn
Motor und Kühler heiß sind.
Andernfalls kann brühend heißes
Kühlmittel oder heißer
W
asserdampf unter hohem Druck
austreten und schwere
Verletzungen verursachen.
VORSICHT - Kühlmittel
Füllen Sie weder Motorkühlmittel noch Kühlerfrostschutz in den
Behälter der
Scheibenwaschanlage ein.
Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
ACHTUNG
Legen Sie einen dicken Lappenoder Stoff um den Kühler-verschlussdeckel, um zuverhindern, dass überlaufendes Kühlmittel in andere Bauteile wiedie Lichtmaschine gelangt.
ODM072007

735
Wartung

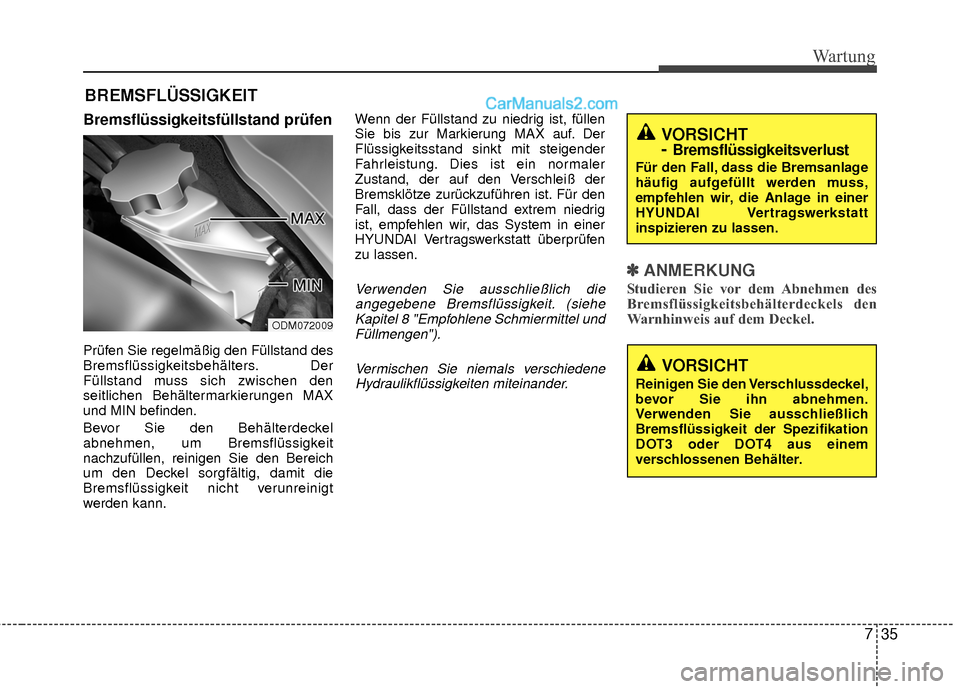

BREMSFLÜSSIGKEIT
Bremsflüssigkeitsfüllstand prüfen
Prüfen Sie regelmäßig den Füllstand des
Bremsflüssigkeitsbehälters. Der
Füllstand muss sich zwischen den
seitlichen Behältermarkierungen MAX
und MIN befinden.
Bevor Sie den Behälterdeckel
abnehmen, um Bremsflüssigkeit
nachzufüllen, reinigen Sie den Bereich
um den Deckel sorgfältig, damit die
Bremsflüssigkeit nicht verunreinigt
werden kann.Wenn der Füllstand zu niedrig ist, füllen
Sie bis zur Markierung MAX auf. Der
Flüssigkeitsstand sinkt mit steigender
Fahrleistung. Dies ist ein normaler
Zustand, der auf den Verschleiß der
Bremsklötze zurückzuführen ist. Für den
Fall, dass der Füllstand extrem niedrig
ist, empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
Verwenden Sie ausschließlich die
angegebene Bremsflüssigkeit. (sieheKapitel 8 "Empfohlene Schmiermittel undFüllmengen").
Vermischen Sie niemals verschiedeneHydraulikflüssigkeiten miteinander.
✽ ✽ ANMERKUNG
Studieren Sie vor dem Abnehmen des
Bremsflüssigkeitsbehälterdeckels den
Warnhinweis auf dem Deckel.
VORSICHT
- Bremsflüssigkeitsverlust
Für den Fall, dass die Bremsanlage
häufig aufgefüllt werden muss,
empfehlen wir, die Anlage in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
ODM072009
VORSICHT
Reinigen Sie den Verschlussdeckel,
bevor Sie ihn abnehmen.
Verwenden Sie ausschließlich
Bremsflüssigkeit der Spezifikation
DOT3 oder DOT4 aus einem
verschlossenen Behälter.

Wartung
36
7
.

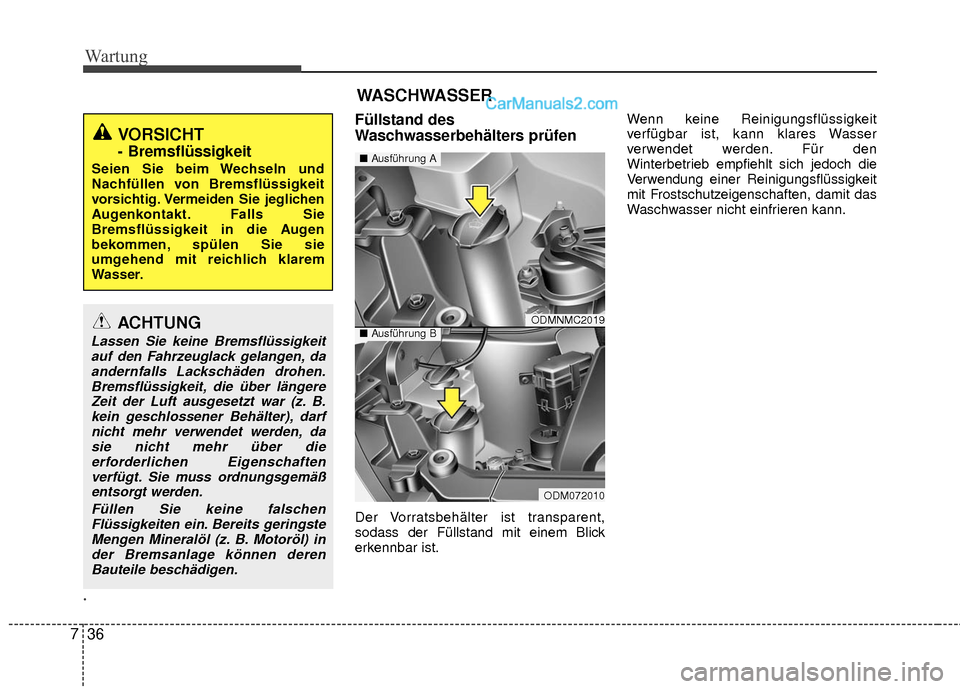

Füllstand des
Waschwasserbehälters prüfen
Der Vorratsbehälter ist transparent,
sodass der Füllstand mit einem Blick
erkennbar ist. Wenn keine Reinigungsflüssigkeit
verfügbar ist, kann klares Wasser
verwendet werden. Für den
Winterbetrieb empfiehlt sich jedoch die
Verwendung einer Reinigungsflüssigkeit
mit Frostschutzeigenschaften, damit das
Waschwasser nicht einfrieren kann.
ACHTUNG
Lassen Sie keine Bremsflüssigkeit
auf den Fahrzeuglack gelangen, daandernfalls Lackschäden drohen.Bremsflüssigkeit, die über längereZeit der Luft ausgesetzt war (z. B.kein geschlossener Behälter), darfnicht mehr verwendet werden, da sie nicht mehr über dieerforderlichen Eigenschaftenverfügt. Sie muss ordnungsgemäßentsorgt werden.
Füllen Sie keine falschenFlüssigkeiten ein. Bereits geringsteMengen Mineralöl (z. B. Motoröl) inder Bremsanlage können derenBauteile beschädigen.
VORSICHT
- Bremsflüssigkeit
Seien Sie beim Wechseln und
Nachfüllen von Bremsflüssigkeit
vorsichtig. Vermeiden Sie jeglichen
Augenkontakt. Falls Sie
Bremsflüssigkeit in die Augen
bekommen, spülen Sie sie
umgehend mit reichlich klarem
Wasser.
WASCHWASSER
ODMNMC2019
ODM072010
■ Ausführung A
■Ausführung B

737
Wartung

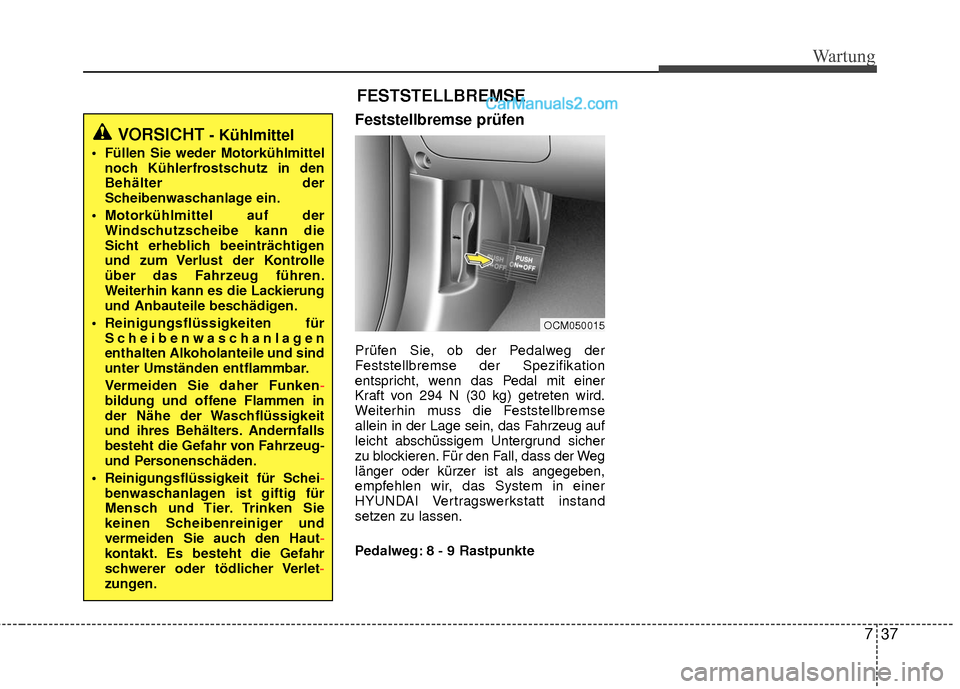

Feststellbremse prüfen
Prüfen Sie, ob der Pedalweg der
Feststellbremse der Spezifikation
entspricht, wenn das Pedal mit einer
Kraft von 294 N (30 kg) getreten wird.
Weiterhin muss die Feststellbremse
allein in der Lage sein, das Fahrzeug auf
leicht abschüssigem Untergrund sicher
zu blockieren. Für den Fall, dass der Weg
länger oder kürzer ist als angegeben,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt instand
setzen zu lassen.
Pedalweg: 8 - 9 Rastpunkte
VORSICHT- Kühlmittel
Füllen Sie weder Motorkühlmittelnoch Kühlerfrostschutz in den
Behälter der
Scheibenwaschanlage ein.
Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
Reinigungsflüssigkeiten für Scheibenwaschanlagen
enthalten Alkoholanteile und sind
unter Umständen entflammbar.
Vermeiden Sie daher Funken -
bildung und offene Flammen in
der Nähe der
Waschflüssigkeit
und ihres Behälters. Andernfalls
besteht die Gefahr von Fahrzeug-
und Personenschäden.
Reinigungsflüssigkeit für Schei -
benwaschanlagen ist giftig für
Mensc
h und Tier. Trinken Sie
keinen Scheibenreiniger und
vermeiden Sie auch den Haut-
kontakt. Es besteht die Gefahr
sc
hwerer oder tödlicher Verlet-
zungen.
FESTSTELLBREMSE
OCM050015

Wartung
38
7

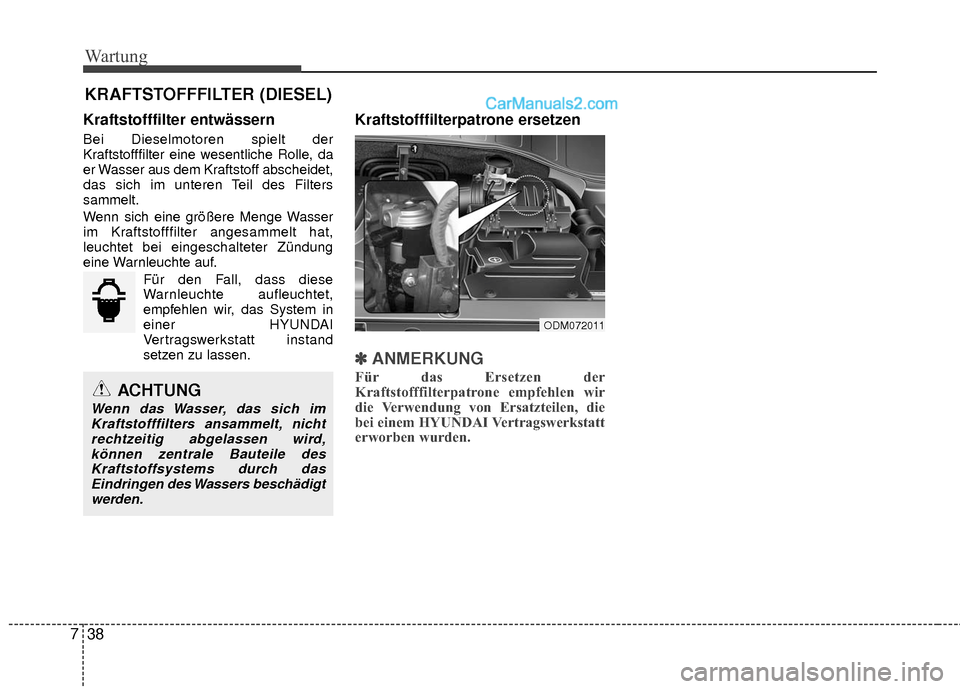

Kraftstofffilter entwässern
Bei Dieselmotoren spielt der
Kraftstofffilter eine wesentliche Rolle, da
er Wasser aus dem Kraftstoff abscheidet,
das sich im unteren Teil des Filters
sammelt.
Wenn sich eine größere Menge Wasser
im Kraftstofffilter angesammelt hat,
leuchtet bei eingeschalteter Zündung
eine Warnleuchte auf.
Für den Fall, dass diese
Warnleuchte aufleuchtet,
empfehlen wir, das System in
einer HYUNDAI
Vertragswerkstatt instand
setzen zu lassen.
Kraftstofffilterpatrone ersetzen
✽ ✽ANMERKUNG
Für das Ersetzen der
Kraftstofffilterpatrone empfehlen wir
die Verwendung von Ersatzteilen, die
bei einem HYUNDAI Vertragswerkstatt
erworben wurden.ACHTUNG
Wenn das Wasser, das sich im
Kraftstofffilters ansammelt, nichtrechtzeitig abgelassen wird, können zentrale Bauteile desKraftstoffsystems durch dasEindringen des Wassers beschädigtwerden.
ODM072011
KRAFTSTOFFFILTER (DIESEL)

739
Wartung

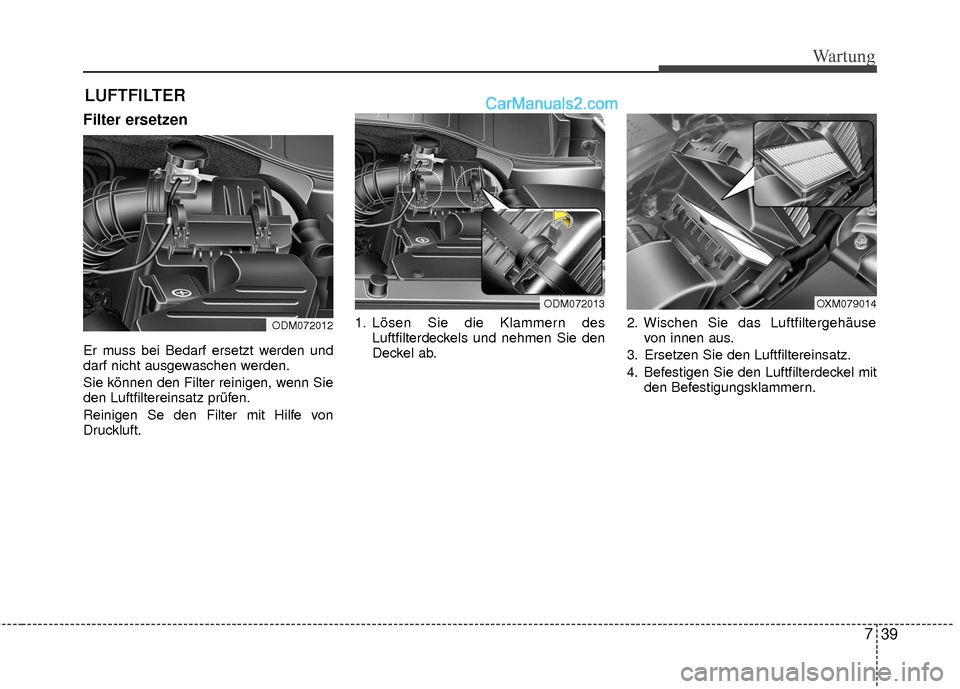

LUFTFILTER
Filter ersetzen
Er muss bei Bedarf ersetzt werden und
darf nicht ausgewaschen werden.
Sie können den Filter reinigen, wenn Sie
den Luftfiltereinsatz prüfen.
Reinigen Se den Filter mit Hilfe von
Druckluft.1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie den
Deckel ab. 2. Wischen Sie das Luftfiltergehäuse
von innen aus.
3. Ersetzen Sie den Luftfiltereinsatz.
4. Befestigen Sie den Luftfilterdeckel mit den Befestigungsklammern.
OXM079014
ODM072012
ODM072013

Wartung
40
7

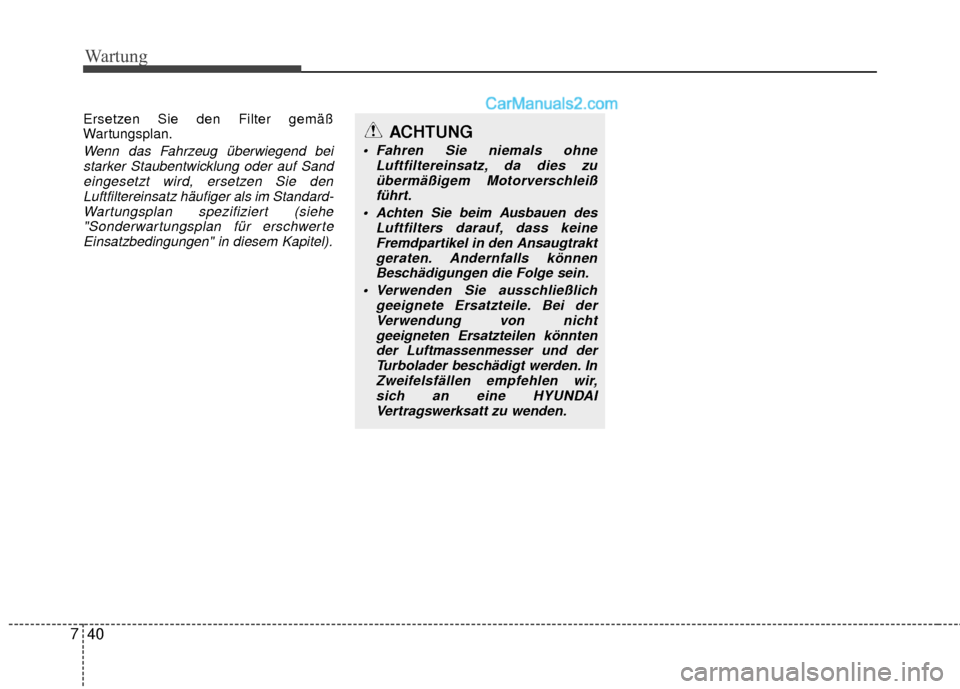

Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf Sandeingesetzt wird, ersetzen Sie denLuftfiltereinsatz häufiger als im Standard-Wartungsplan spezifiziert (siehe"Sonderwartungsplan für erschwerteEinsatzbedingungen" in diesem Kapitel).
ACHTUNG
Fahren Sie niemals ohne Luftfiltereinsatz, da dies zuübermäßigem Motorverschleißführt.
Achten Sie beim Ausbauen des Luftfilters darauf, dass keineFremdpartikel in den Ansaugtrakt geraten. Andernfalls könnenBeschädigungen die Folge sein.
Verwenden Sie ausschließlich geeignete Ersatzteile. Bei derVerwendung von nichtgeeigneten Ersatzteilen könntender Luftmassenmesser und derTurbolader beschädigt werden. InZweifelsfällen empfehlen wir,sich an eine HYUNDAIVertragswerksatt zu wenden.
