Pannenhilfe
18
6

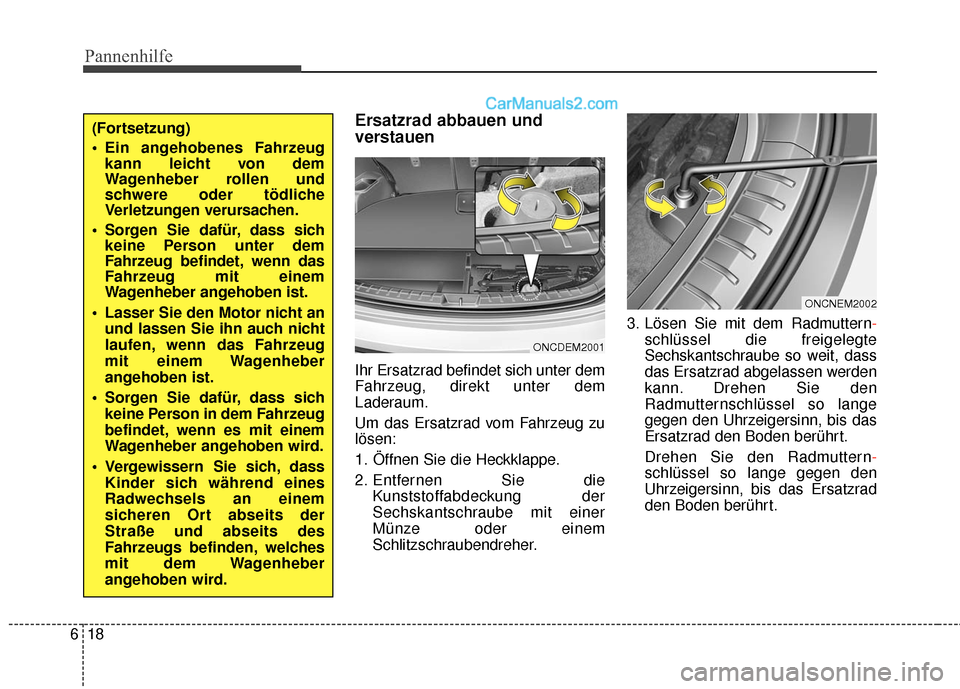

Ersatzrad abbauen und
verstauen
Ihr Ersatzrad befindet sich unter dem
Fahrzeug, direkt unter dem
Laderaum.
Um das Ersatzrad vom Fahrzeug zu
lösen:
1. Öffnen Sie die Heckklappe.
2. Entfernen Sie die
Kunststoffabdeckung der
Sechskantschraube mit einer
Münze oder einem
Schlitzschraubendreher. 3. Lösen Sie mit dem Radmuttern
-
schlüssel die freigelegte
Sechskantschraube so weit, dass
das Ersatzrad abgelassen werden
kann. Drehen Sie den
Radmutternschlüssel so lange
gegen den Uhrzeigersinn, bis das
Ersatzrad den Boden berührt.
Drehen Sie den Radmuttern-
schlüssel so lange gegen den
Uhrzeigersinn, bis das Ersatzrad
den Boden berührt.
(Fortsetzung)
Ein angehobenes Fahrzeug kann leicht von dem
Wagenheber rollen und
schwere oder tödliche
Verletzungen verursachen.
Sorgen Sie dafür, dass sich keine Person unter dem
Fahrzeug befindet, wenn das
Fahrzeug mit einem
Wagenheber angehoben ist.
Lasser Sie den Motor nicht an und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber
angehoben ist.
Sorgen Sie dafür, dass sich keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
Vergewissern Sie sich, dass Kinder sich während eines
Radwechsels an einem
sicheren Ort abseits der
Straße und abseits des
Fahrzeugs befinden, welches
mit dem Wagenheber
angehoben wird.
ONCDEM2001
ONCNEM2002

619
Pannenhilfe

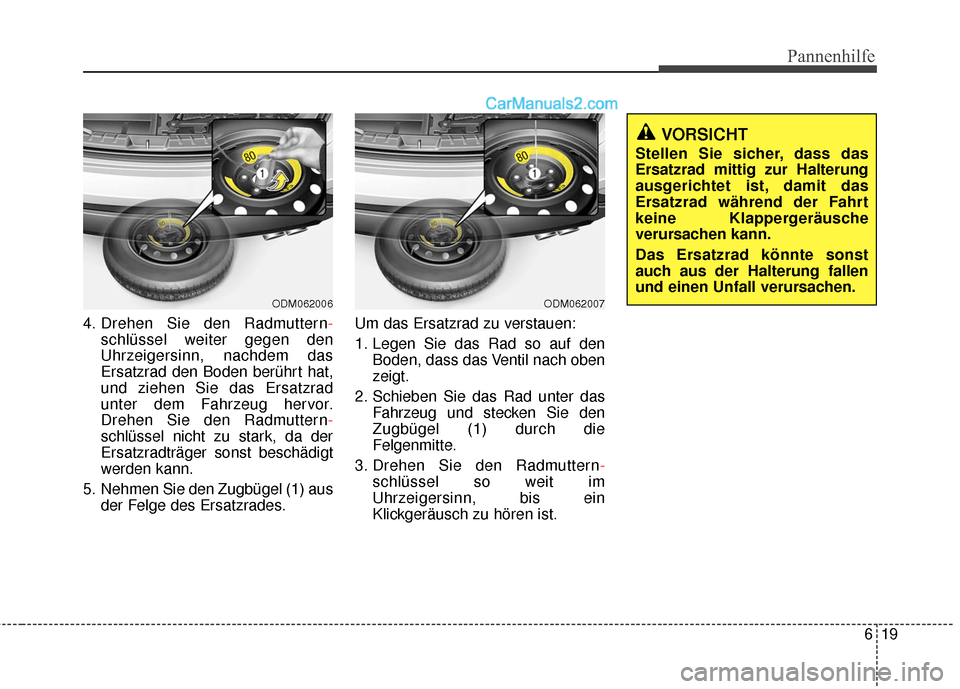

4. Drehen Sie den Radmuttern-schlüssel weiter gegen den
Uhrzeigersinn, nachdem das
Ersatzrad den Boden berührt hat,
und ziehen Sie das Ersatzrad
unter dem Fahrzeug hervor.
Drehen Sie den Radmuttern-
schlüssel nicht zu stark, da der
Ersatzradträger sonst beschädigt
werden kann.
5. Nehmen Sie den Zugbügel (1) aus der Felge des Ersatzrades. Um das Ersatzrad zu verstauen:
1. Legen Sie das Rad so auf den
Boden, dass das Ventil nach oben
zeigt.
2. Schieben Sie das Rad unter das Fahrzeug und stecken Sie den
Zugbügel (1) durch die
Felgenmitte.
3. Drehen Sie den Radmuttern- schlüssel so weit im
Uhrzeigersinn, bis ein
Klickgeräusch zu hören ist.
VORSICHT
Stellen Sie sicher, dass das
Ersatzrad mittig zur Halterung
ausgerichtet ist, damit das
Ersatzrad während der Fahrt
keine Klappergeräusche
verursachen kann.
Das Ersatzrad könnte sonst
auch aus der Halterung fallen
und einen Unfall verursachen.
ODM062007ODM062006

Pannenhilfe
20
6

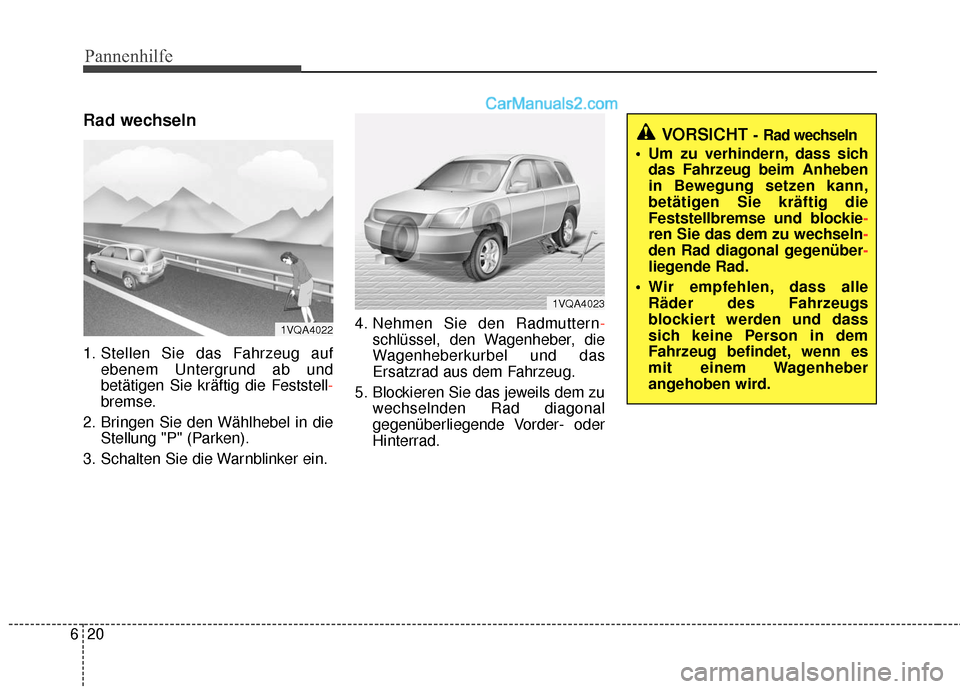

Rad wechseln
1. Stellen Sie das Fahrzeug auf
ebenem Untergrund ab und
betätigen Sie kräftig die Feststell-
bremse.
2. Bringen Sie den Wählhebel in die Stellung "P" (Parken).
3. Schalten Sie die Warnblinker ein. 4. Nehmen Sie den Radmuttern-
schlüssel, den Wagenheber, die
Wagenheberkurbel und das
Ersatzrad aus dem Fahrzeug.
5. Blockieren Sie das jeweils dem zu wechselnden Rad diagonal
gegenüberliegende Vorder- oder
Hinterrad.
1VQA4022
1VQA4023
VORSICHT - Rad wechseln
Um zu verhindern, dass sichdas Fahrzeug beim Anheben
in Bewegung setzen kann,
betätigen Sie kräftig die
Feststellbremse und blockie -
ren Sie das dem zu wechseln -
den Rad diagonal gegenüber -
liegende Rad.


Wir empfehlen, dass alle
Räder des Fahrzeugs
blockiert werden und dass
sich keine Person in dem
Fahrzeug befindet, wenn es
mit einem Wagenheber
angehoben wird.

621
Pannenhilfe

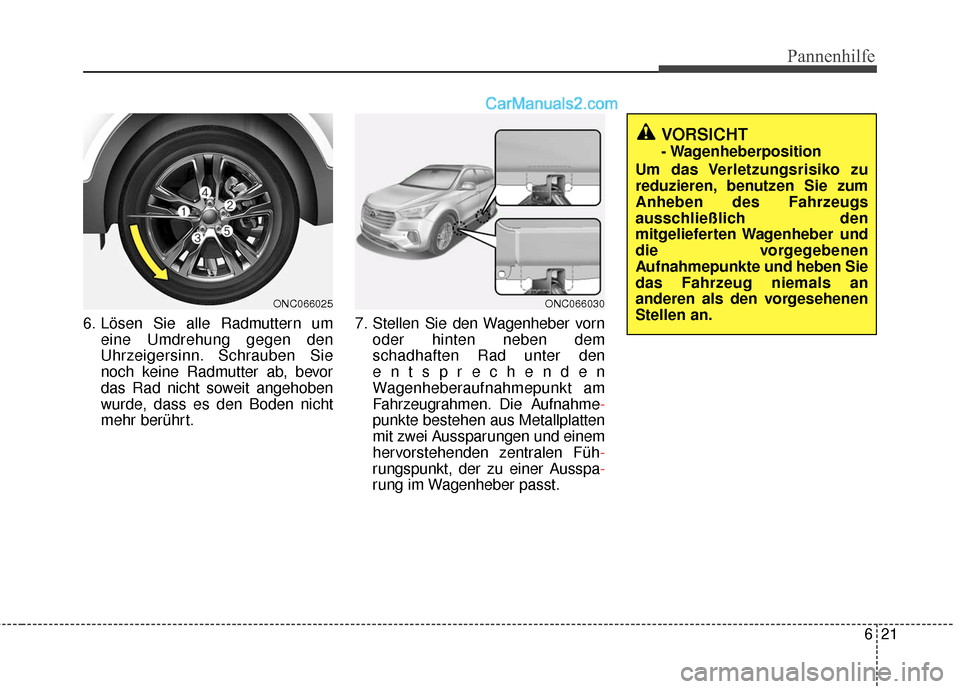

6. Lösen Sie alle Radmuttern umeine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt. 7. Stellen Sie den Wagenheber vorn
oder hinten neben dem
schadhaften Rad unter den
entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh-
rungspunkt, der zu einer Ausspa -
rung im Wagenheber passt.
VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den
mitgelieferten Wagenheber und
die vorgegebenen
Aufnahmepunkte und heben Sie
das Fahrzeug niemals an
anderen als den vorgesehenen
Stellen an.
ONC066025ONC066030

Pannenhilfe
22
6

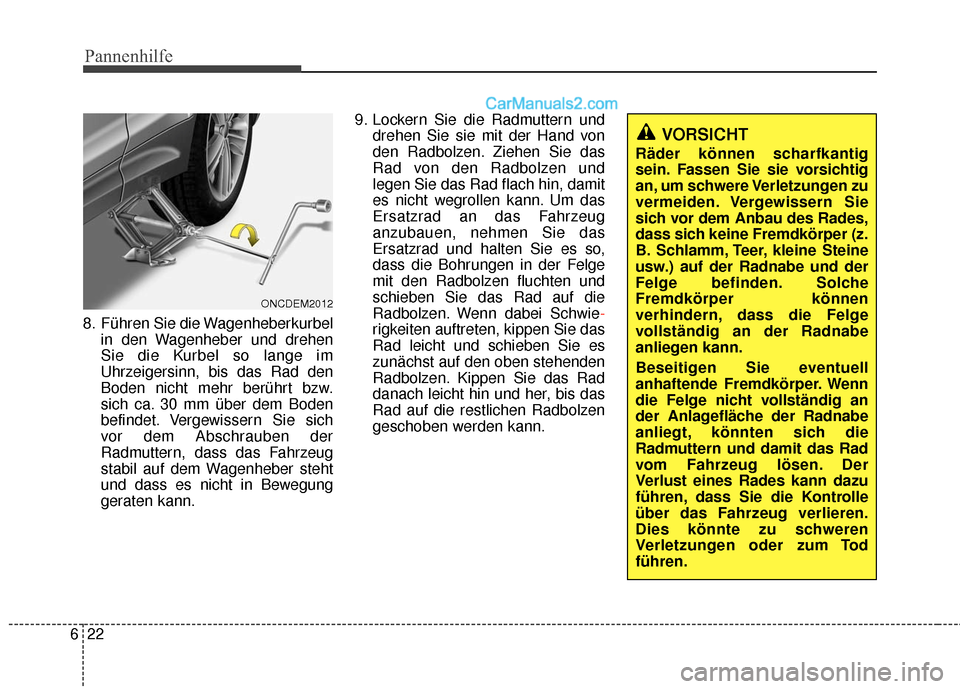

8. Führen Sie die Wagenheberkurbel
in den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw.
sich ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich
vor dem Abschrauben der
Radmuttern, dass das Fahrzeug
stabil auf dem Wagenheber steht
und dass es nicht in Bewegung
geraten kann. 9. Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen und
legen Sie das Rad flach hin, damit
es nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeug
anzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten und
schieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie-
rigkeiten auftreten, kippen Sie das
Rad leicht und schieben Sie es
zunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
VORSICHT
Räder können scharfkantig
sein. Fassen Sie sie vorsichtig
an, um schwere Verletzungen zu
vermeiden. Vergewissern Sie
sich vor dem Anbau des Rades,
dass sich keine Fremdkörper (z.
B. Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. Solche
Fremdkörper können
verhindern, dass die Felge
vollständig an der Radnabe
anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Tod
führen.
ONCDEM2012

623
Pannenhilfe

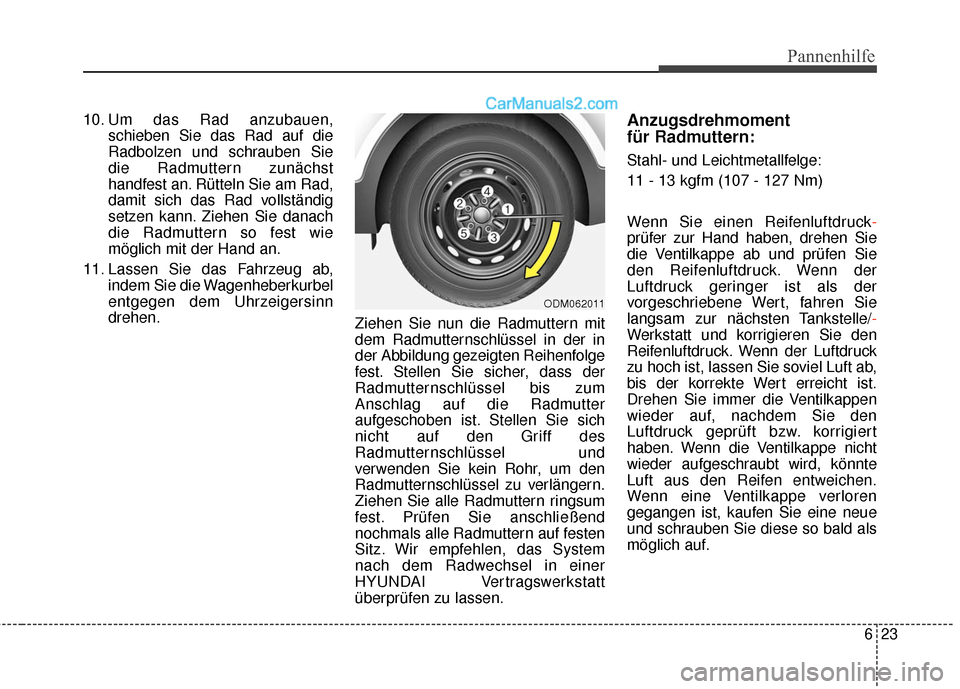

10. Um das Rad anzubauen,schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Rütteln Sie am Rad,
damit sich das Rad vollständig
setzen kann. Ziehen Sie danach
die Radmuttern so fest wie
möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinn
drehen. Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in
der Abbildung gezeigten Reihenfolge
fest. Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich
nicht auf den Griff des
Radmutternschlüssel und
verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Wir empfehlen, das System
nach dem Radwechsel in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.Anzugsdrehmoment
für Radmuttern:
Stahl- und Leichtmetallfelge:
11 - 13 kgfm (107 - 127 Nm)
Wenn Sie einen Reifenluftdruck-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
ODM062011

Pannenhilfe
24
6

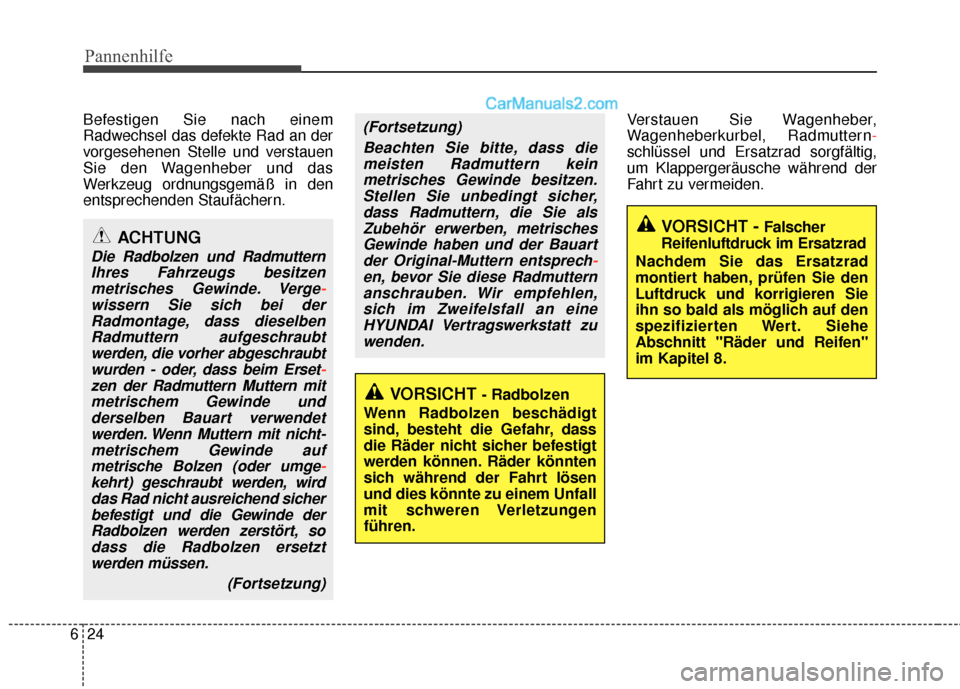

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern. Verstauen Sie Wagenheber,
Wagenheberkurbel, Radmuttern-
schlüssel und Ersatzrad sorgfältig,
um Klappergeräusche während der
Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzenmetrisches Gewinde. Verge-wissern Sie sich bei derRadmonta
ge, dass dieselben
Radmuttern aufgeschraubt werden, die vorher abgeschraubtwurden - oder, dass beim Erset -
zen der Radmuttern Muttern mit metrisc
hem Gewinde und
derselben Bauart verwendet werden. Wenn Muttern mit nicht-metrischem Gewinde aufmetrische Bolzen (oder umge -
kehrt) geschraubt werden, wird das Rad nic
ht ausreichend sicher
befestigt und die Gewinde der Radbolzen werden zerstört, sodass die Radbolzen ersetztwerden müssen.
(Fortsetzung)
(Fortsetzung)Beachten Sie bitte, dass diemeisten Radmuttern keinmetrisches Gewinde besitzen.Stellen Sie unbedingt sicher,dass Radmuttern, die Sie alsZubehör erwerben, metrischesGewinde haben und der Bauartder Original-Muttern entsprech -
en, bevor Sie diese Radmuttern ansc
hrauben. Wir empfehlen,
sich im Zweifelsfall an eine HYUNDAI Vertragswerkstatt zuwenden.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösen
und dies könnte zu einem Unfall
mit schweren Verletzungen
führen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"
im Kapitel 8.

625
Pannenhilfe

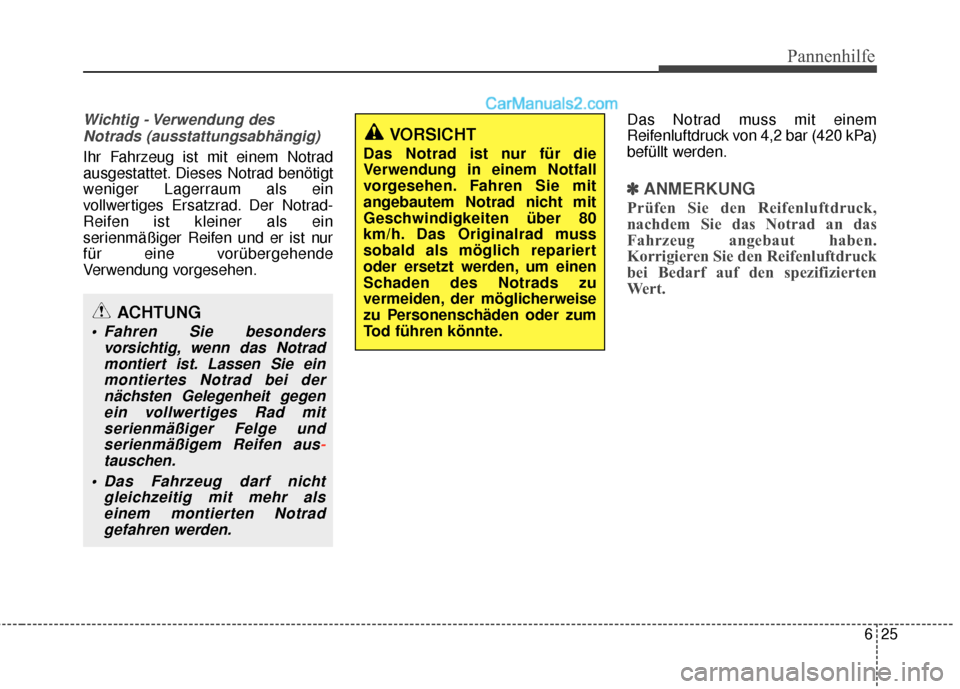

Wichtig - Verwendung desNotrads (ausstattungsabhängig)
Ihr Fahrzeug ist mit einem Notrad
ausgestattet. Dieses Notrad benötigt
weniger Lagerraum als ein
vollwertiges Ersatzrad. Der Notrad-
Reifen ist kleiner als ein
serienmäßiger Reifen und er ist nur
für eine vorübergehende
Verwendung vorgesehen. Das Notrad muss mit einem
Reifenluftdruck von 4,2 bar (420 kPa)
befüllt werden.
✽ ✽
ANMERKUNG
Prüfen Sie den Reifenluftdruck,
nachdem Sie das Notrad an das
Fahrzeug angebaut haben.
Korrigieren Sie den Reifenluftdruck
bei Bedarf auf den spezifizierten
Wert.
ACHTUNG
Fahren Sie besonders
vorsichtig, wenn das Notradmontiert ist. Lassen Sie einmontiertes Notrad bei dernächsten Gelegenheit gegenein vollwertiges Rad mitserienmäßiger Felge undserienmäßigem Reifen aus-tauschen.

Das Fahrzeug darf nichtgleichzeitig mit mehr alseinem montierten Notradgefahren werden.
VORSICHT
Das Notrad ist nur für die
Verwendung in einem Notfall
vorgesehen. Fahren Sie mit
angebautem Notrad nicht mit
Geschwindigkeiten über 80
km/h. Das Originalrad muss
sobald als möglich repariert
oder ersetzt werden, um einen
Schaden des Notrads zu
vermeiden, der möglicherweise
zu Personenschäden oder zum
Tod führen könnte.
