Wartung
✽

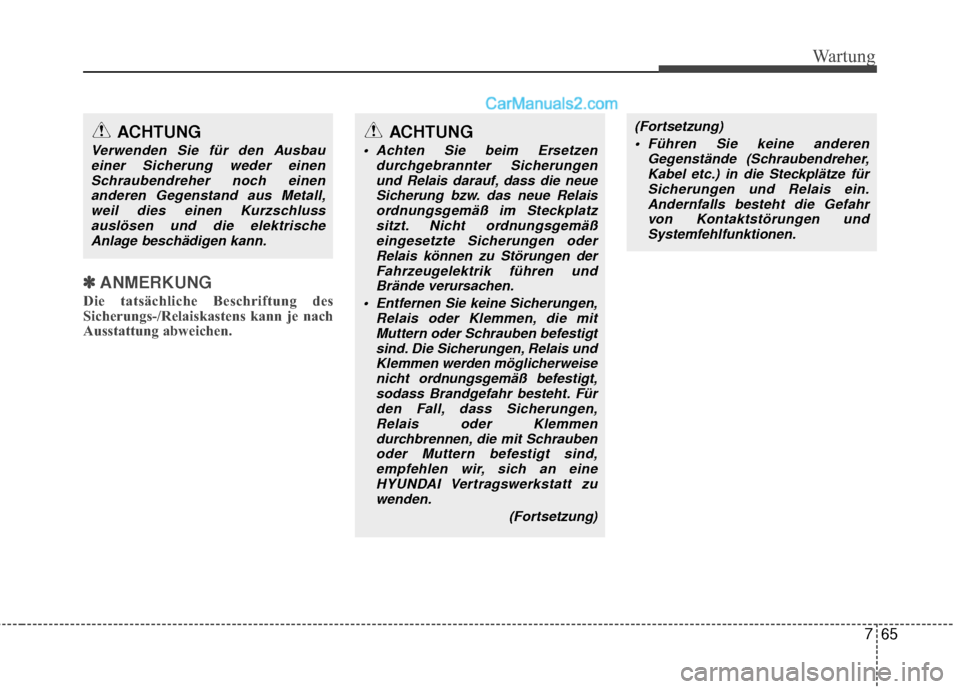

✽ANMERKUNG
Die tatsächliche Beschriftung des
Sicherungs-/Relaiskastens kann je nach
Ausstattung abweichen.
ACHTUNG
Verwenden Sie für den Ausbau
einer Sicherung weder einenSchraubendreher noch einenanderen Gegenstand aus Metall,weil dies einen Kurzschluss auslösen und die elektrischeAnlage beschädigen kann.
ACHTUNG
Achten Sie beim Ersetzen durchgebrannter Sicherungenund Relais darauf, dass die neueSicherung bzw. das neue Relaisordnungsgemäß im Steckplatz sitzt. Nicht ordnungsgemäßeingesetzte Sicherungen oderRelais können zu Störungen derFahrzeugelektrik führen undBrände verursachen.
Entfernen Sie keine Sicherungen, Relais oder Klemmen, die mitMuttern oder Schrauben befestigtsind. Die Sicherungen, Relais undKlemmen werden möglicherweise nicht ordnungsgemäß befestigt,sodass Brandgefahr besteht. Fürden Fall, dass Sicherungen,Relais oder Klemmendurchbrennen, die mit Schraubenoder Muttern befestigt sind,empfehlen wir, sich an eineHYUNDAI Vertragswerkstatt zuwenden.
(Fortsetzung)
(Fortsetzung) Führen Sie keine anderen Gegenstände (Schraubendreher,Kabel etc.) in die Steckplätze fürSicherungen und Relais ein. Andernfalls besteht die Gefahrvon Kontaktstörungen und Systemfehlfunktionen.

Wartung
66
7

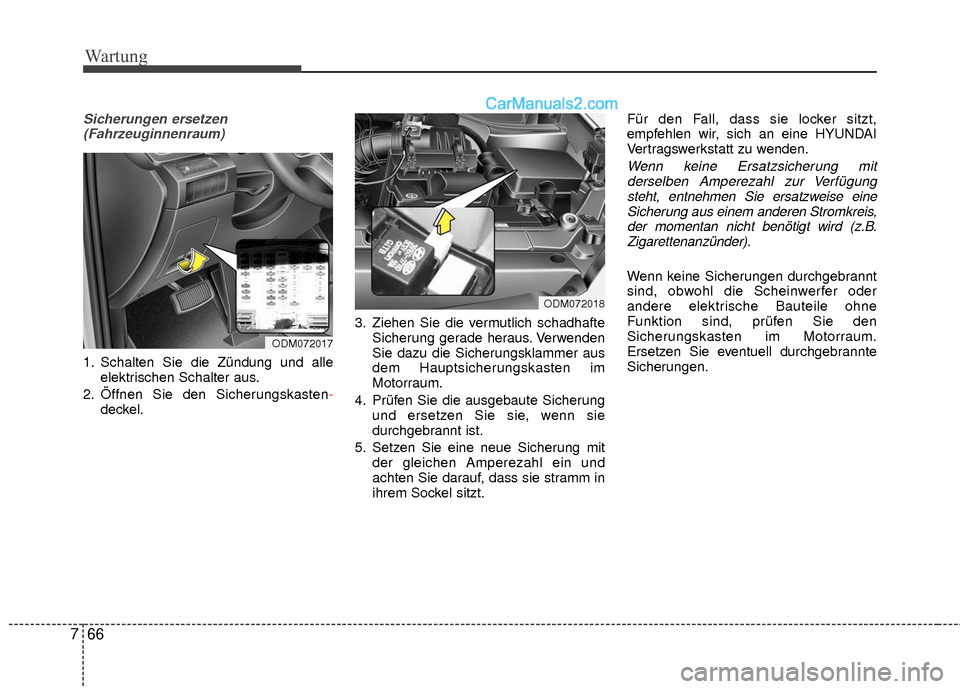

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Sicherungskasten- deckel. 3. Ziehen Sie die vermutlich schadhafte
Sicherung gerade heraus. Verwenden
Sie dazu die Sicherungsklammer aus
dem Hauptsicherungskasten im
Motorraum.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie
durchgebrannt ist.
5. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt. Für den Fall, dass sie locker sitzt,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Wenn keine Ersatzsicherung mit
derselben Amperezahl zur Verfügungsteht, entnehmen Sie ersatzweise eineSicherung aus einem anderen Stromkreis, der momentan nicht benötigt wird (z.B.Zigarettenanzünder).
Wenn keine Sicherungen durchgebrannt
sind, obwohl die Scheinwerfer oder
andere elektrische Bauteile ohne
Funktion sind, prüfen Sie den
Sicherungskasten im Motorraum.
Ersetzen Sie eventuell durchgebrannte
Sicherungen.
ODM072018
ODM072017

767
Wartung

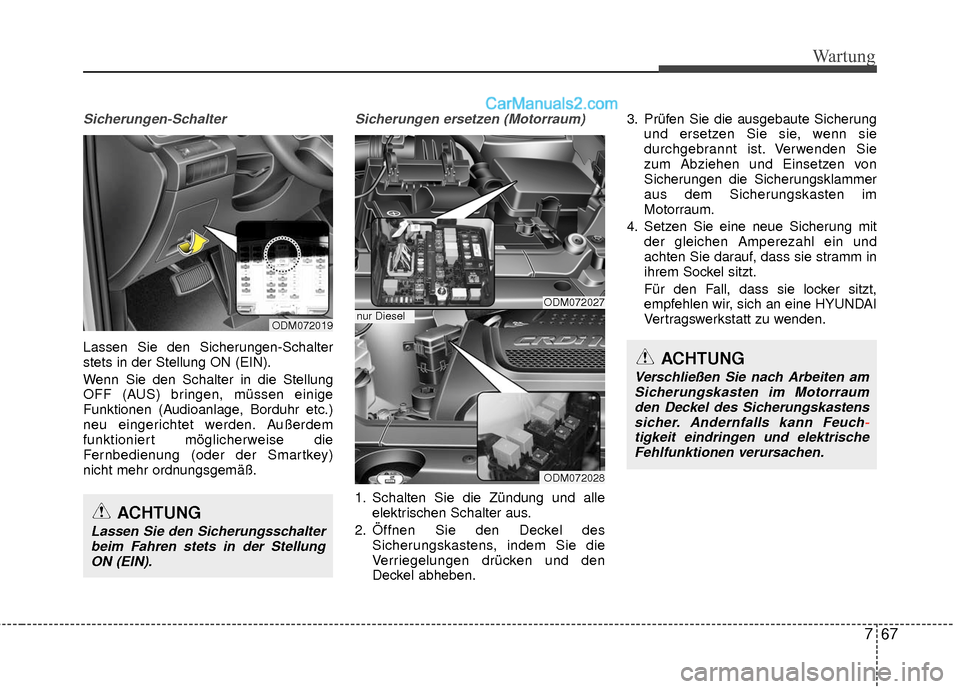

Sicherungen-Schalter
Lassen Sie den Sicherungen-Schalter
stets in der Stellung ON (EIN).
Wenn Sie den Schalter in die Stellung
OFF (AUS) bringen, müssen einige
Funktionen (Audioanlage, Borduhr etc.)
neu eingerichtet werden. Außerdem
funktioniert möglicherweise die
Fernbedienung (oder der Smartkey)
nicht mehr ordnungsgemäß.
Sicherungen ersetzen (Motorraum)
1. Schalten Sie die Zündung und alleelektrischen Schalter aus.
2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie die
Verriegelungen drücken und den
Deckel abheben. 3. Prüfen Sie die ausgebaute Sicherung
und ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie
zum Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Für den Fall, dass sie locker sitzt,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
ODM072027
ODM072028
nur Diesel
ACHTUNG
Verschließen Sie nach Arbeiten amSicherungskasten im Motorraumden Deckel des Sicherungskastens sicher. Andernfalls kann Feuch-tigkeit eindringen und elektrische Fehlfunktionen verur
sachen.
ACHTUNG
Lassen Sie den Sicherungsschalterbeim Fahren stets in der StellungON (EIN).
ODM072019

Wartung
68
7

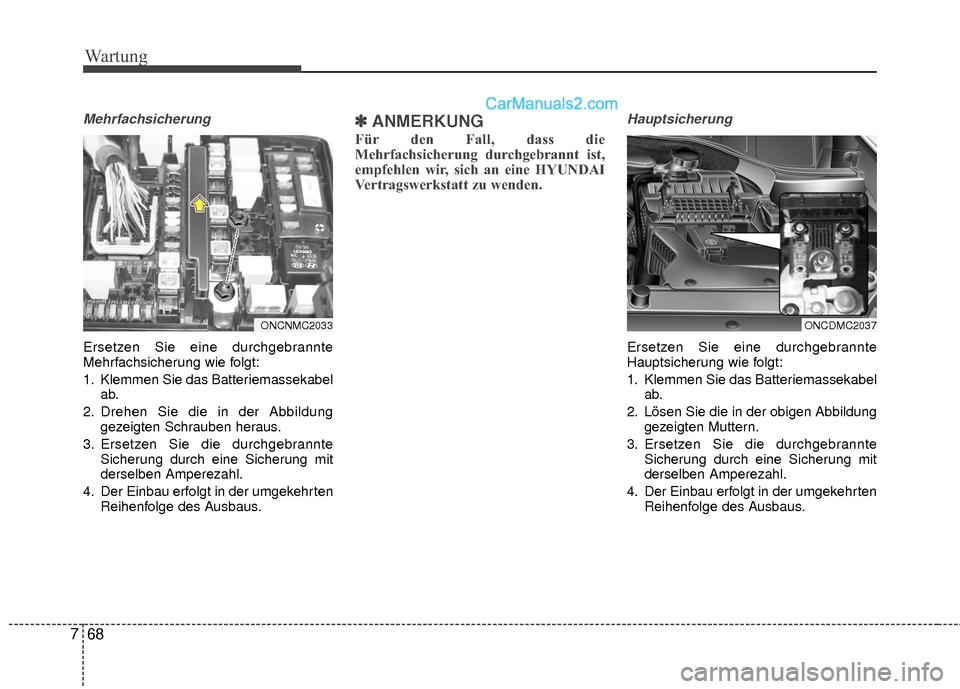

Mehrfachsicherung
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel
ab.
2. Drehen Sie die in der Abbildung gezeigten Schrauben heraus.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit
derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽ ✽ANMERKUNG
Für den Fall, dass die
Mehrfachsicherung durchgebrannt ist,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Hauptsicherung
Ersetzen Sie eine durchgebrannte
Hauptsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel
ab.
2. Lösen Sie die in der obigen Abbildung gezeigten Muttern.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit
derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
ONCNMC2033ONCDMC2037

769
Wartung
69

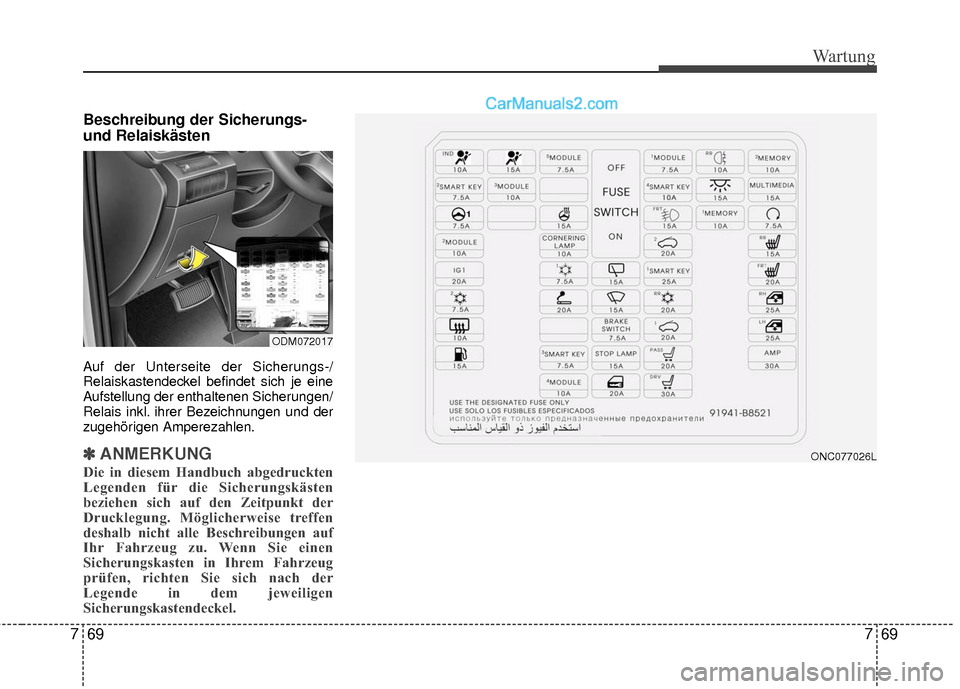

7 Beschreibung der Sicherungs-
und Relaiskästen
Auf der Unterseite der Sicherungs-/
Relaiskastendeckel befindet sich je eine
Aufstellung der enthaltenen Sicherungen/
Relais inkl. ihrer Bezeichnungen und der
zugehörigen Amperezahlen.
✽ ✽
ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.
ODM072017
ONC077026L

Wartung
70
7

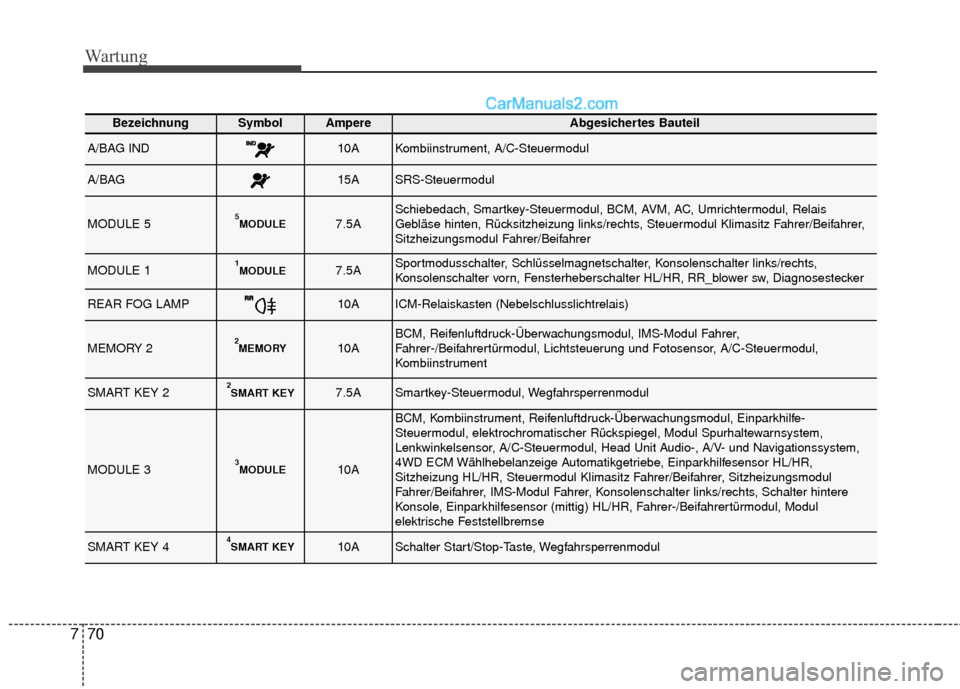

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/BAG IND10AKombiinstrument, A/C-Steuermodul
A/BAG15ASRS-Steuermodul
MODULE 55MODULE7.5ASchiebedach, Smartkey-Steuermodul, BCM, AVM, AC, Umrichtermodul, Relais
Gebläse hinten, Rücksitzheizung links/rechts, Steuermodul Klimasitz Fahrer/Beifahrer,
Sitzheizungsmodul Fahrer/Beifahrer
MODULE 11MODULE7.5ASportmodusschalter, Schlüsselmagnetschalter, Konsolenschalter links/rechts,
Konsolenschalter vorn, Fensterheberschalter HL/HR, RR_blower sw, Diagnosestecker
REAR FOG LAMP10AICM-Relaiskasten (Nebelschlusslichtrelais)
MEMORY 22MEMORY10ABCM, Reifenluftdruck-Überwachungsmodul, IMS-Modul Fahrer,
Fahrer-/Beifahrertürmodul, Lichtsteuerung und Fotosensor, A/C-Steuermodul,
Kombiinstrument
SMART KEY 22SMART KEY7.5ASmartkey-Steuermodul, Wegfahrsperrenmodul
MODULE 33MODULE10A
BCM, Kombiinstrument, Reifenluftdruck-Überwachungsmodul, Einparkhilfe-
Steuermodul, elektrochromatischer Rückspiegel, Modul Spurhaltewarnsystem,
Lenkwinkelsensor, A/C-Steuermodul, Head Unit Audio-, A/V- und Navigationssystem,
4WD ECM Wählhebelanzeige Automatikgetriebe, Einparkhilfesensor HL/HR,
Sitzheizung HL/HR, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, IMS-Modul Fahrer, Konsolenschalter links/rechts, Schalter hintere
Konsole, Einparkhilfesensor (mittig) HL/HR, Fahrer-/Beifahrertürmodul, Modul
elektrische Feststellbremse
SMART KEY 44SMART KEY10ASchalter Start/Stop-Taste, Wegfahrsperrenmodul

771
Wartung

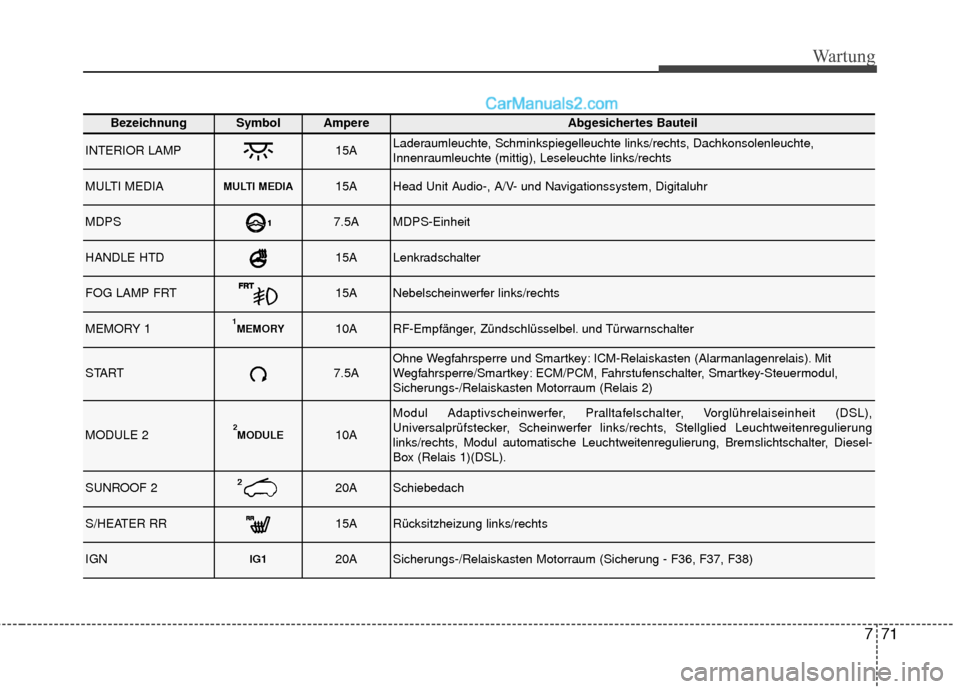

BezeichnungSymbolAmpereAbgesichertes Bauteil
INTERIOR LAMP15ALaderaumleuchte, Schminkspiegelleuchte links/rechts, Dachkonsolenleuchte,
Innenraumleuchte (mittig), Leseleuchte links/rechts
MULTI MEDIAMULTI MEDIA15AHead Unit Audio-, A/V- und Navigationssystem, Digitaluhr
MDPS7.5AMDPS-Einheit
HANDLE HTD15ALenkradschalter
FOG LAMP FRT15ANebelscheinwerfer links/rechts
MEMORY 11MEMORY10ARF-Empfänger, Zündschlüsselbel. und Türwarnschalter
START7.5AOhne Wegfahrsperre und Smartkey: ICM-Relaiskasten (Alarmanlagenrelais). Mit
Wegfahrsperre/Smartkey: ECM/PCM, Fahrstufenschalter, Smartkey-Steuermodul,
Sicherungs-/Relaiskasten Motorraum (Relais 2)
MODULE 22MODULE10A
Modul Adaptivscheinwerfer, Pralltafelschalter, Vorglührelaiseinheit (DSL),
Universalprüfstecker, Scheinwerfer links/rechts, Stellglied Leuchtweitenregulierung
links/rechts, Modul automatische Leuchtweitenregulierung, Bremslichtschalter, Diesel-
Box (Relais 1)(DSL).
SUNROOF 220ASchiebedach
S/HEATER RR15ARücksitzheizung links/rechts
IGNIG120ASicherungs-/Relaiskasten Motorraum (Sicherung - F36, F37, F38)

Wartung
72
7

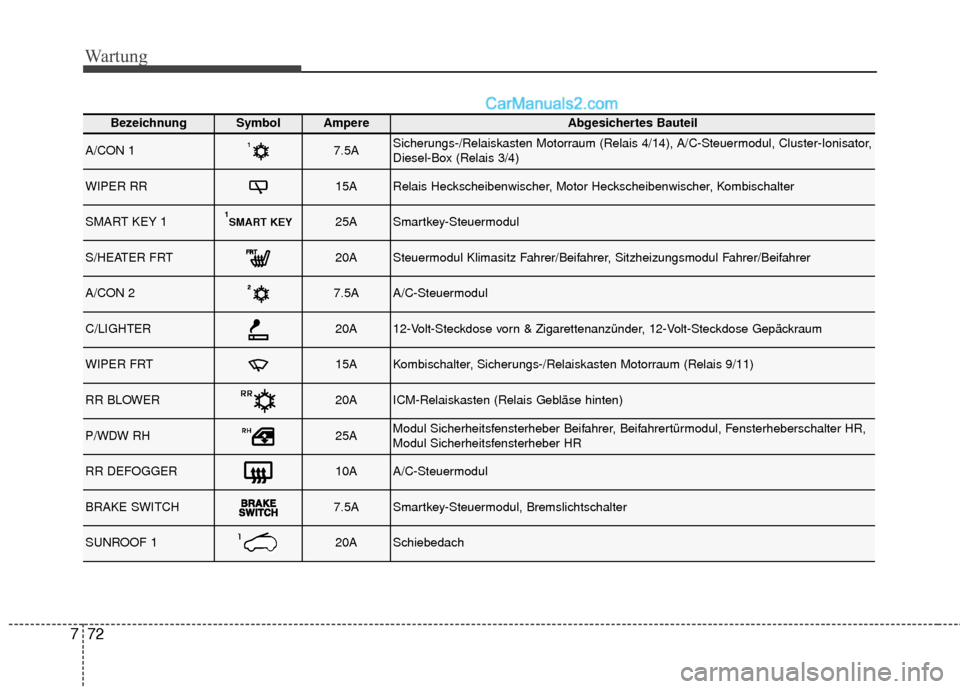

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/CON 17.5ASicherungs-/Relaiskasten Motorraum (Relais 4/14), A/C-Steuermodul, Cluster-Ionisator,
Diesel-Box (Relais 3/4)
WIPER RR15ARelais Heckscheibenwischer, Motor Heckscheibenwischer, Kombischalter
SMART KEY 11SMART KEY25ASmartkey-Steuermodul
S/HEATER FRT20ASteuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
A/CON 27.5AA/C-Steuermodul
C/LIGHTER20A12-Volt-Steckdose vorn & Zigarettenanzünder, 12-Volt-Steckdose Gepäckraum
WIPER FRT15AKombischalter, Sicherungs-/Relaiskasten Motorraum (Relais 9/11)
RR BLOWER20AICM-Relaiskasten (Relais Gebläse hinten)
P/WDW RH25AModul Sicherheitsfensterheber Beifahrer, Beifahrertürmodul, Fensterheberschalter HR,
Modul Sicherheitsfensterheber HR
RR DEFOGGER10AA/C-Steuermodul
BRAKE SWITCH7.5ASmartkey-Steuermodul, Bremslichtschalter
SUNROOF 120ASchiebedach
