2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

Pannenhilfe
10
6

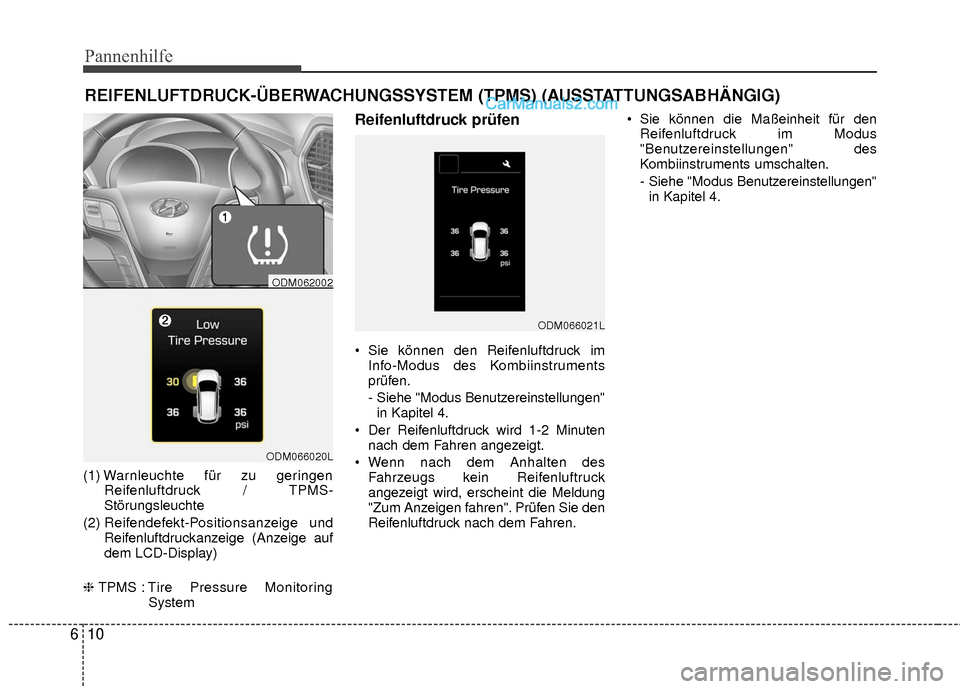

REIFENLUFTDRUCK-ÜBERWACHUNGSSYSTEM (TPMS) (AUSSTATTUNGSABHÄNGIG)
(1) War nleuchte für zu geringen
Reifenluftdruck / TPMS-
Störungsleuchte
(2) Reifendefekt-Positionsanzeige und
Reifenluftdruckanzeige (Anzeige auf
dem LCD-Display)
❈ TPMS : Tire Pressure Monitoring
System
Reifenluftdruck prüfen
Sie können den Reifenluftdruck imInfo-Modus des Kombiinstruments
prüfen.
- Siehe "Modus Benutzereinstellungen"in Kapitel 4.
Der Reifenluftdruck wird 1-2 Minuten nach dem Fahren angezeigt.
Wenn nach dem Anhalten des Fahrzeugs kein Reifenluftruck
angezeigt wird, erscheint die Meldung
"Zum Anzeigen fahren". Prüfen Sie den
Reifenluftdruck nach dem Fahren. Sie können die Maßeinheit für den
Reifenluftdruck im Modus
"Benutzereinstellungen" des
Kombiinstruments umschalten.
- Siehe "Modus Benutzereinstellungen"in Kapitel 4.
ODM066020L
ODM062002
ODM066021L

611

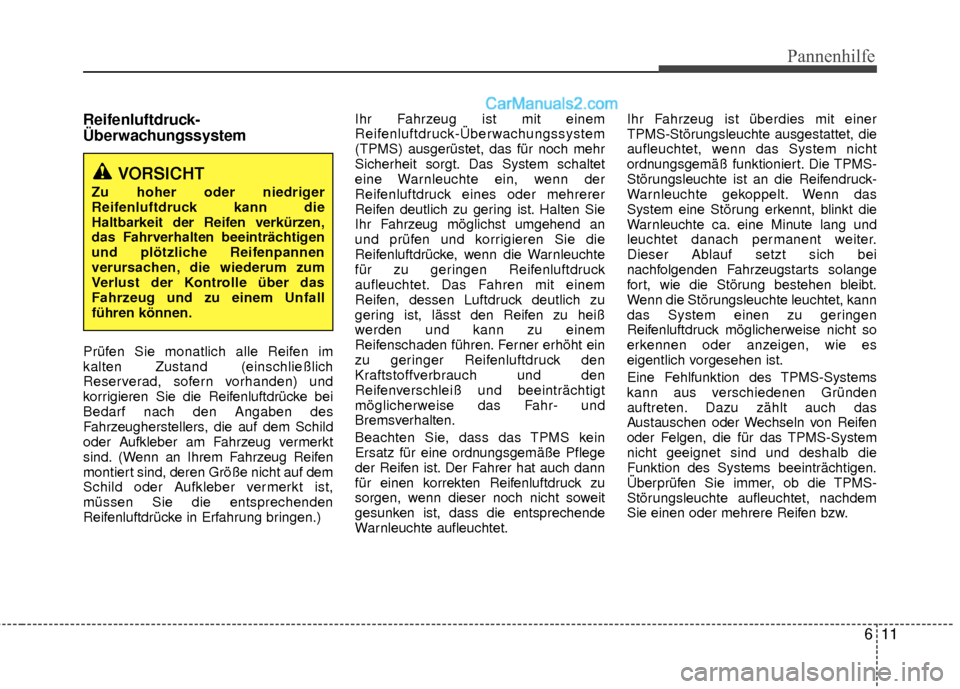

Pannenhilfe
Reifenluftdruck-
Überwachungssystem
Prüfen Sie monatlich alle Reifen im
kalten Zustand (einschließlich
Reserverad, sofern vorhanden) und
korrigieren Sie die Reifenluftdrücke bei
Bedarf nach den Angaben des
Fahrzeugherstellers, die auf dem Schild
oder Aufkleber am Fahrzeug vermerkt
sind. (Wenn an Ihrem Fahrzeug Reifen
montiert sind, deren Größe nicht auf dem
Schild oder Aufkleber vermerkt ist,
müssen Sie die entsprechenden
Reifenluftdrücke in Erfahrung bringen.) Ihr Fahrzeug ist mit einem
Reifenluftdruck-Überwachungssystem
(TPMS) ausgerüstet, das für noch mehr
Sicherheit sorgt. Das System schaltet
eine Warnleuchte ein, wenn der
Reifenluftdruck eines oder mehrerer
Reifen deutlich zu gering ist. Halten Sie
Ihr Fahrzeug möglichst umgehend an
und prüfen und korrigieren Sie die
Reifenluftdrücke, wenn die Warnleuchte
für zu geringen Reifenluftdruck
aufleuchtet. Das Fahren mit einem
Reifen, dessen Luftdruck deutlich zu
gering ist, lässt den Reifen zu heiß
werden und kann zu einem
Reifenschaden führen. Ferner erhöht ein
zu geringer Reifenluftdruck den
Kraftstoffverbrauch und den
Reifenverschleiß und beeinträchtigt
möglicherweise das Fahr- und
Bremsverhalten.
Beachten Sie, dass das TPMS kein
Ersatz für eine ordnungsgemäße Pflege
der Reifen ist. Der Fahrer hat auch dann
für einen korrekten Reifenluftdruck zu
sorgen, wenn dieser noch nicht soweit
gesunken ist, dass die entsprechende
Warnleuchte aufleuchtet.Ihr Fahrzeug ist überdies mit einer
TPMS-Störungsleuchte ausgestattet, die
aufleuchtet, wenn das System nicht
ordnungsgemäß funktioniert. Die TPMS-
Störungsleuchte ist an die Reifendruck-
Warnleuchte gekoppelt. Wenn das
System eine Störung erkennt, blinkt die
Warnleuchte ca. eine Minute lang und
leuchtet danach permanent weiter.
Dieser Ablauf setzt sich bei
nachfolgenden Fahrzeugstarts solange
fort, wie die Störung bestehen bleibt.
Wenn die Störungsleuchte leuchtet, kann
das System einen zu geringen
Reifenluftdruck möglicherweise nicht so
erkennen oder anzeigen, wie es
eigentlich vorgesehen ist.
Eine Fehlfunktion des TPMS-Systems
kann aus verschiedenen Gründen
auftreten. Dazu zählt auch das
Austauschen oder Wechseln von Reifen
oder Felgen, die für das TPMS-System
nicht geeignet sind und deshalb die
Funktion des Systems beeinträchtigen.
Überprüfen Sie immer, ob die TPMS-
Störungsleuchte aufleuchtet, nachdem
Sie einen oder mehrere Reifen bzw.
VORSICHT
Zu hoher oder niedriger
Reifenluftdruck kann die
Haltbarkeit der Reifen verkürzen,
das Fahrverhalten beeinträchtigen
und plötzliche Reifenpannen
verursachen, die wiederum zum
Verlust der Kontrolle über das
Fahrzeug und zu einem Unfall
führen können.

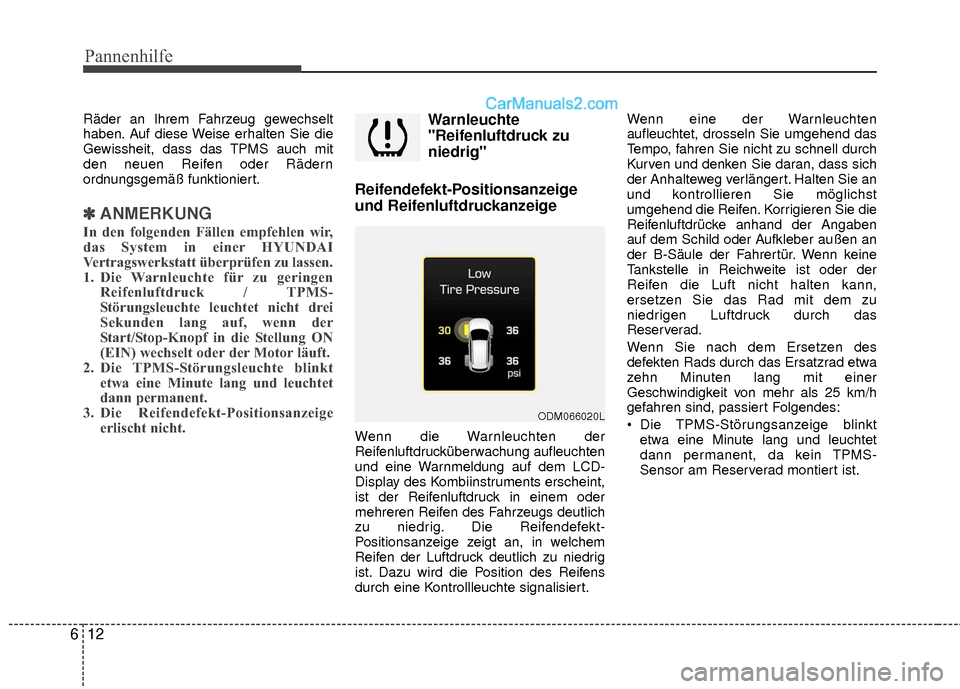

Pannenhilfe
12
6
Räder an Ihrem Fahrzeug gewechselt
haben. Auf diese Weise erhalten Sie die
Gewissheit, dass das TPMS auch mit
den neuen Reifen oder Rädern
ordnungsgemäß funktioniert.
✽ ✽
ANMERKUNG
In den folgenden Fällen empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
1. Die Warnleuchte für zu geringen
Reifenluftdruck / TPMS-
Störungsleuchte leuchtet nicht drei
Sekunden lang auf, wenn der
Start/Stop-Knopf in die Stellung ON
(EIN) wechselt oder der Motor läuft.
2. Die TPMS-Störungsleuchte blinkt etwa eine Minute lang und leuchtet
dann permanent.
3. Die Reifendefekt-Positionsanzeige erlischt nicht.
Warnleuchte
"Reifenluftdruck zu
niedrig"
Reifendefekt-Positionsanzeige
und Reifenluftdruckanzeige
Wenn die Warnleuchten der
Reifenluftdrucküberwachung aufleuchten
und eine Warnmeldung auf dem LCD-
Display des Kombiinstruments erscheint,
ist der Reifenluftdruck in einem oder
mehreren Reifen des Fahrzeugs deutlich
zu niedrig. Die Reifendefekt-
Positionsanzeige zeigt an, in welchem
Reifen der Luftdruck deutlich zu niedrig
ist. Dazu wird die Position des Reifens
durch eine Kontrollleuchte signalisiert. Wenn eine der Warnleuchten
aufleuchtet, drosseln Sie umgehend das
Tempo, fahren Sie nicht zu schnell durch
Kurven und denken Sie daran, dass sich
der Anhalteweg verlängert. Halten Sie an
und kontrollieren Sie möglichst
umgehend die Reifen. Korrigieren Sie die
Reifenluftdrücke anhand der Angaben
auf dem Schild oder Aufkleber außen an
der B-Säule der Fahrertür. Wenn keine
Tankstelle in Reichweite ist oder der
Reifen die Luft nicht halten kann,
ersetzen Sie das Rad mit dem zu
niedrigen Luftdruck durch das
Reserverad.
Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad etwa
zehn Minuten lang mit einer
Geschwindigkeit von mehr als 25 km/h
gefahren sind, passiert Folgendes:
Die TPMS-Störungsanzeige blinkt
etwa eine Minute lang und leuchtet
dann permanent, da kein TPMS-
Sensor am Reserverad montiert ist.
ODM066020L

613

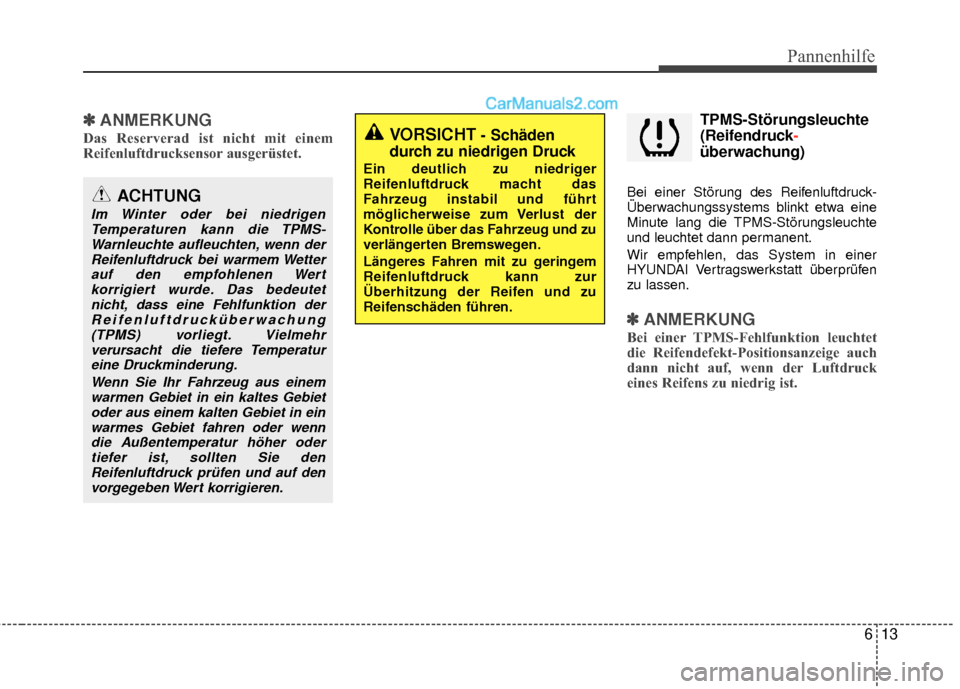

Pannenhilfe
✽
✽ANMERKUNG
Das Reserverad ist nicht mit einem
Reifenluftdrucksensor ausgerüstet.
TPMS-Störungsleuchte
(Reifendruck-
überwachung)
Bei einer Störung des Reifenluftdruck-
Überwachungssystems blinkt etwa eine
Minute lang die TPMS-Störungsleuchte
und leuchtet dann permanent.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
✽ ✽ANMERKUNG
Bei einer TPMS-Fehlfunktion leuchtet
die Reifendefekt-Positionsanzeige auch
dann nicht auf, wenn der Luftdruck
eines Reifens zu niedrig ist.
ACHTUNG
Im Winter oder bei niedrigen
Temperaturen kann die TPMS-Warnleuchte aufleuchten, wenn derReifenluftdruck bei warmem Wetter auf den empfohlenen Wertkorrigiert wurde. Das bedeutetnicht, dass eine Fehlfunktion derReifenluftdrucküberwachung(TPMS) vorliegt. Vielmehrverursacht die tiefere Temperatureine Druckminderung.
Wenn Sie Ihr Fahrzeug aus einemwarmen Gebiet in ein kaltes Gebietoder aus einem kalten Gebiet in ein warmes Gebiet fahren oder wenndie Außentemperatur höher odertiefer ist, sollten Sie denReifenluftdruck prüfen und auf denvorgegeben Wert korrigieren.
VORSICHT- Schäden
durch zu niedrigen Druck
Ein deutlich zu niedriger
Reifenluftdruck macht das
Fahrzeug instabil und führt
möglicherweise zum Verlust der
Kontrolle über das Fahrzeug und zu
verlängerten Bremswegen.
Längeres Fahren mit zu geringem
Reifenluftdruck kann zur
Überhitzung der Reifen und zu
Reifenschäden führen.

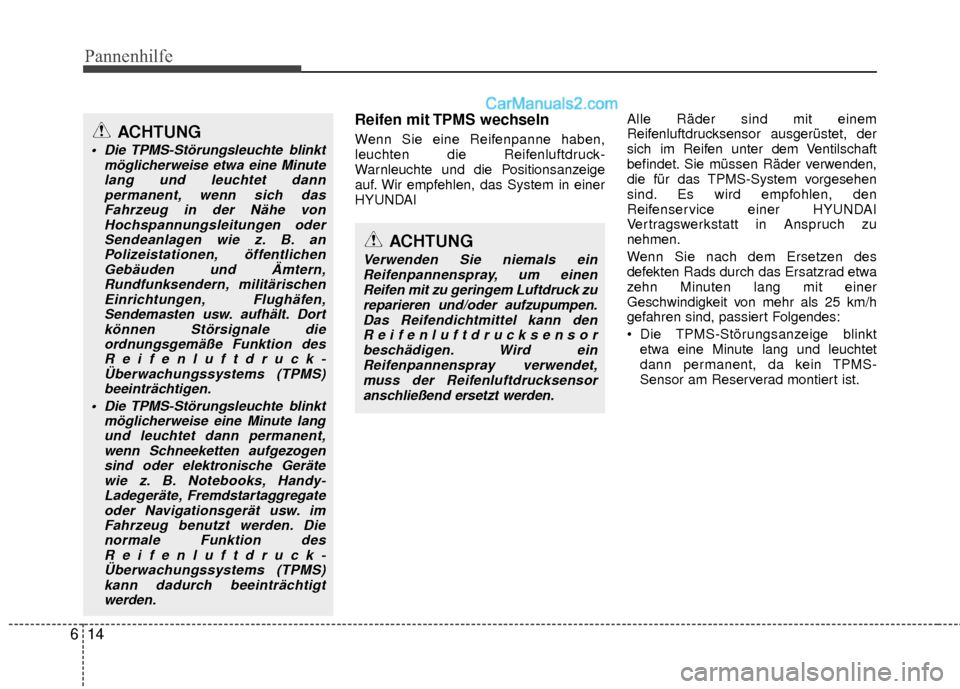

Pannenhilfe
14
6
Reifen mit TPMS wechseln
Wenn Sie eine Reifenpanne haben,
leuchten die Reifenluftdruck-
Warnleuchte und die Positionsanzeige
auf. Wir empfehlen, das System in einer
HYUNDAI Alle Räder sind mit einem
Reifenluftdrucksensor ausgerüstet, der
sich im Reifen unter dem Ventilschaft
befindet. Sie müssen Räder verwenden,
die für das TPMS-System vorgesehen
sind. Es wird empfohlen, den
Reifenservice einer HYUNDAI
Vertragswerkstatt in Anspruch zu
nehmen.
Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad etwa
zehn Minuten lang mit einer
Geschwindigkeit von mehr als 25 km/h
gefahren sind, passiert Folgendes:
Die TPMS-Störungsanzeige blinkt
etwa eine Minute lang und leuchtet
dann permanent, da kein TPMS-
Sensor am Reserverad montiert ist.ACHTUNG
Die TPMS-Störungsleuchte blinkt möglicherweise etwa eine Minutelang und leuchtet dannpermanent, wenn sich dasFahrzeug in der Nähe vonHochspannungsleitungen oderSendeanlagen wie z. B. anPolizeistationen, öffentlichenGebäuden und Ämtern,Rundfunksendern, militärischenEinrichtungen, Flughäfen,Sendemasten usw. aufhält. Dortkönnen Störsignale dieordnungsgemäße Funktion desReifenluftdruck-Überwachungssystems (TPMS)beeinträchtigen.
Die TPMS-Störungsleuchte blinkt möglicherweise eine Minute langund leuchtet dann permanent,wenn Schneeketten aufgezogensind oder elektronische Gerätewie z. B. Notebooks, Handy-Ladegeräte, Fremdstartaggregateoder Navigationsgerät usw. imFahrzeug benutzt werden. Dienormale Funktion desReifenluftdruck-Überwachungssystems (TPMS)kann dadurch beeinträchtigtwerden.
ACHTUNG
Verwenden Sie niemals ein
Reifenpannenspray, um einenReifen mit zu geringem Luftdruck zureparieren und/oder aufzupumpen.Das Reifendichtmittel kann denReifenluftdrucksensor beschädigen. Wird einReifenpannenspray verwendet, muss der Reifenluftdrucksensoranschließend ersetzt werden.

615

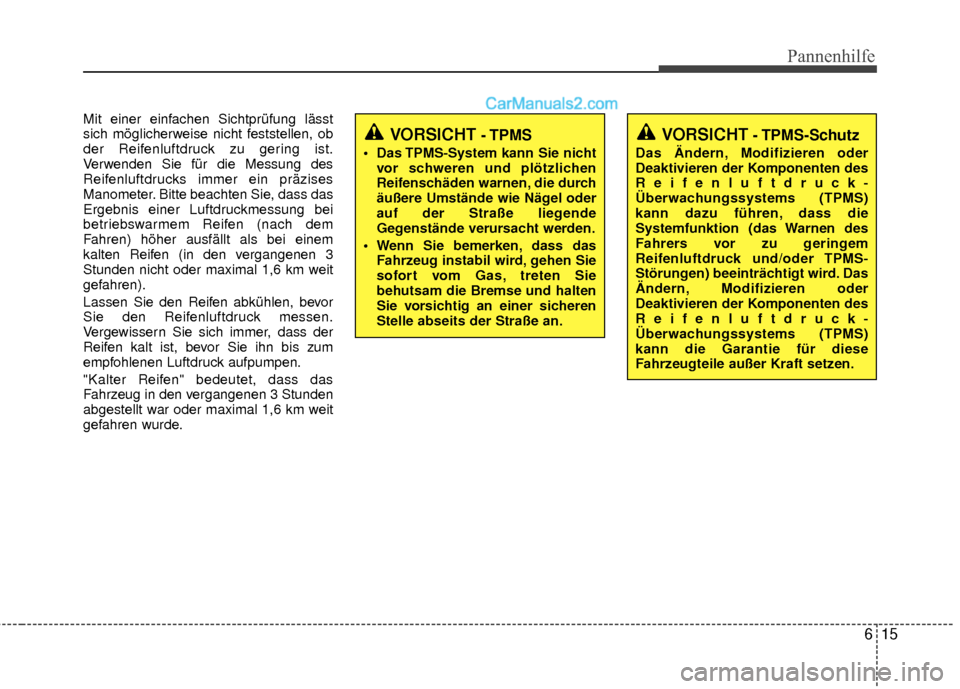

Pannenhilfe
Mit einer einfachen Sichtprüfung lässt
sich möglicherweise nicht feststellen, ob
der Reifenluftdruck zu gering ist.
Verwenden Sie für die Messung des
Reifenluftdrucks immer ein präzises
Manometer. Bitte beachten Sie, dass das
Ergebnis einer Luftdruckmessung bei
betriebswarmem Reifen (nach dem
Fahren) höher ausfällt als bei einem
kalten Reifen (in den vergangenen 3
Stunden nicht oder maximal 1,6 km weit
gefahren).
Lassen Sie den Reifen abkühlen, bevor
Sie den Reifenluftdruck messen.
Vergewissern Sie sich immer, dass der
Reifen kalt ist, bevor Sie ihn bis zum
empfohlenen Luftdruck aufpumpen.
"Kalter Reifen" bedeutet, dass das
Fahrzeug in den vergangenen 3 Stunden
abgestellt war oder maximal 1,6 km weit
gefahren wurde.
VORSICHT- TPMS
Das TPMS-System kann Sie nichtvor schweren und plötzlichen
Reifenschäden warnen, die durch
äußere Umstände wie Nägel oder
auf der Straße liegende
Gegenstände verursacht werden.
Wenn Sie bemerken, dass das Fahrzeug instabil wird, gehen Sie
sofort vom Gas, treten Sie
behutsam die Bremse und halten
Sie vorsichtig an einer sicheren
Stelle abseits der Straße an.
VORSICHT- TPMS-Schutz
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten des
Reifenluftdruck-
Überwachungssystems (TPMS)
kann dazu führen, dass die
Systemfunktion (das Warnen des
Fahrers vor zu geringem
Reifenluftdruck und/oder TPMS-
Störungen) beeinträchtigt wird. Das
Ändern, Modifizieren oder
Deaktivieren der Komponenten des
Reifenluftdruck-
Überwachungssystems (TPMS)
kann die Garantie für diese
Fahrzeugteile außer Kraft setzen.

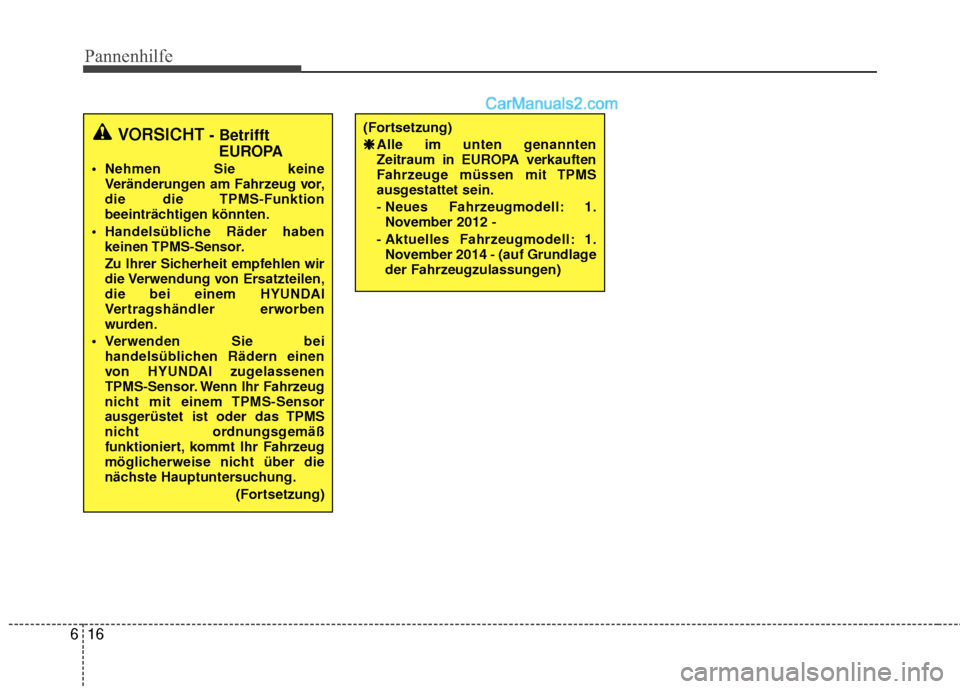

Pannenhilfe
16
6
VORSICHT- Betrifft
EUROPA
Nehmen Sie keine
Veränderungen am Fahrzeug vor,
die die TPMS-Funktion
beeinträchtigen könnten.
Handelsübliche Räder haben keinen TPMS-Sensor.
Zu Ihrer Sicherheit empfehlen wir
die Verwendung von Ersatzteilen,
die bei einem HYUNDAI
Vertragshändler erworben
wurden.
Verwenden Sie bei handelsüblichen Rädern einen
von HYUNDAI zugelassenen
TPMS-Sensor. Wenn Ihr Fahrzeug
nicht mit einem TPMS-Sensor
ausgerüstet ist oder das TPMS
nicht ordnungsgemäß
funktioniert, kommt Ihr Fahrzeug
möglicherweise nicht über die
nächste Hauptuntersuchung.
(Fortsetzung)
(Fortsetzung)❈ ❈ Alle im unten genannten
Zeitraum in EUROPA verkauften
Fahrzeuge müssen mit TPMS
ausgestattet sein.
- Neues Fahrzeugmodell: 1.
November 2012 -
- Aktuelles Fahrzeugmodell: 1. November 2014 - (auf Grundlage
der Fahrzeugzulassungen)

617

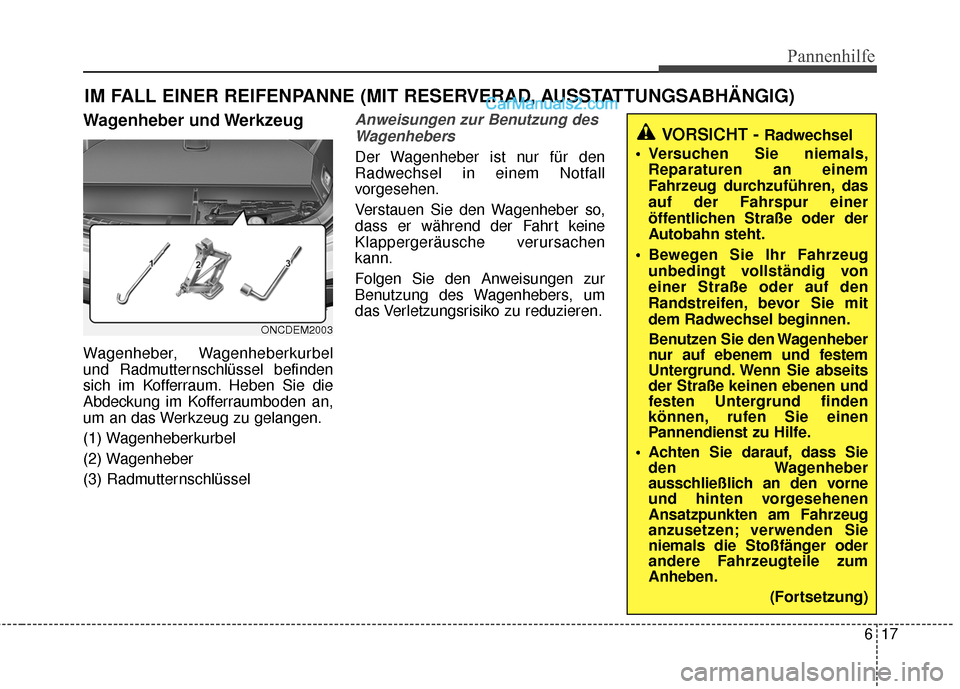

Pannenhilfe
IM FALL EINER REIFENPANNE (MIT RESERVERAD, AUSSTATTUNGSABHÄNGIG)
Wagenheber und Werkzeug
Wagenheber, Wagenheberkurbel
und Radmutternschlüssel befinden
sich im Kofferraum. Heben Sie die
Abdeckung im Kofferraumboden an,
um an das Werkzeug zu gelangen.
(1) Wagenheberkurbel
(2) Wagenheber
(3) Radmutternschlüssel
Anweisungen zur Benutzung desWagenhebers
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.
Verstauen Sie den Wagenheber so,
dass er während der Fahrt keine
Klappergeräusche verursachen
kann.
Folgen Sie den Anweisungen zur
Benutzung des Wagenhebers, um
das Verletzungsrisiko zu reduzieren.
VORSICHT - Radwechsel
Versuchen Sie niemals, Reparaturen an einem
Fahrzeug durchzuführen, das
auf der Fahrspur einer
öffentlichen Straße oder der
Autobahn steht.
Bewegen Sie Ihr Fahrzeug unbedingt vollständig von
einer Straße oder auf den
Randstreifen, bevor Sie mit
dem Radwechsel beginnen.
Benutzen Sie den Wagenheber
nur auf ebenem und festem
Untergrund. Wenn Sie abseits
der Straße keinen ebenen und
festen Untergrund finden
können, rufen Sie einen
Pannendienst zu Hilfe.
Achten Sie darauf, dass Sie den Wagenheber
ausschließlich an den vorne
und hinten vorgesehenen
Ansatzpunkten am Fahrzeug
anzusetzen; verwenden Sie
niemals die Stoßfänger oder
andere Fahrzeugteile zum
Anheben.
(Fortsetzung)
ONCDEM2003
