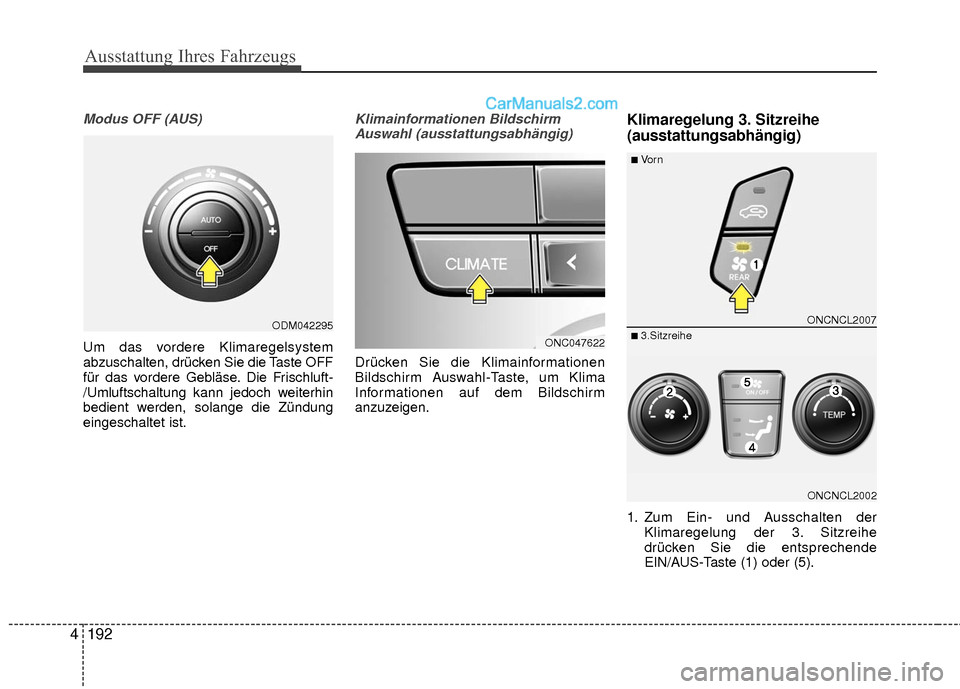

2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
192
4
Modus OFF (AUS)
Um das vordere Klimaregelsystem
abzuschalten, drücken Sie die Taste OFF
für das vordere Gebläse. Die Frischluft-
/Umluftschaltung kann jedoch weiterhin
bedient werden, solange die Zündung
eingeschaltet ist.
Klimainformationen Bildschirm
Auswahl (ausstattungsabhängig)
Drücken Sie die Klimainformationen
Bildschirm Auswahl-Taste, um Klima
Informationen auf dem Bildschirm
anzuzeigen.
Klimaregelung 3. Sitzreihe
(ausstattungsabhängig)
1. Zum Ein- und Ausschalten der Klimaregelung der 3. Sitzreihe
drücken Sie die entsprechende
EIN/AUS-Taste (1) oder (5).
ONC047622
ONCNCL2007
ONCNCL2002
■Vo r n
■ 3.SitzreiheODM042295

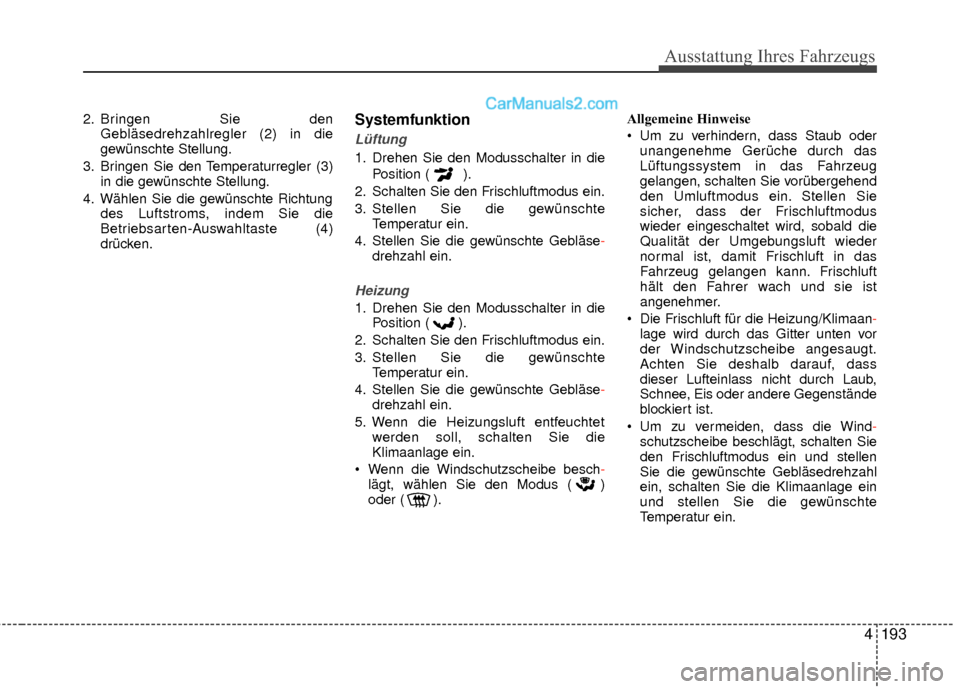

4193
Ausstattung Ihres Fahrzeugs
2. Bringen Sie denGebläsedrehzahlregler (2) in die
gewünschte Stellung.
3. Bringen Sie den Temperaturregler (3) in die gewünschte Stellung.
4. Wählen Sie die gewünschte Richtung des Luftstroms, indem Sie die
Betriebsarten-Auswahltaste (4)
drücken.Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse- drehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in diePosition ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse- drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die
Klimaanlage ein.
Wenn die Windschutzscheibe besch -
lägt, wählen Sie den Modus ( )
oder ( ). Allgemeine Hinweise
Um zu verhindern, dass Staub oder
unangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmodus
wieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan- lage wird durch das Gitter unten vor
der Windschutzscheibe angesaugt.
Achten Sie deshalb darauf, dass
dieser Lufteinlass nicht durch Laub,
Schnee, Eis oder andere Gegenstände
blockiert ist.
Um zu vermeiden, dass die Wind -
schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen
Sie die gewünschte Gebläsedrehzahl
ein, schalten Sie die Klimaanlage ein
und stellen Sie die gewünschte
Temperatur ein.

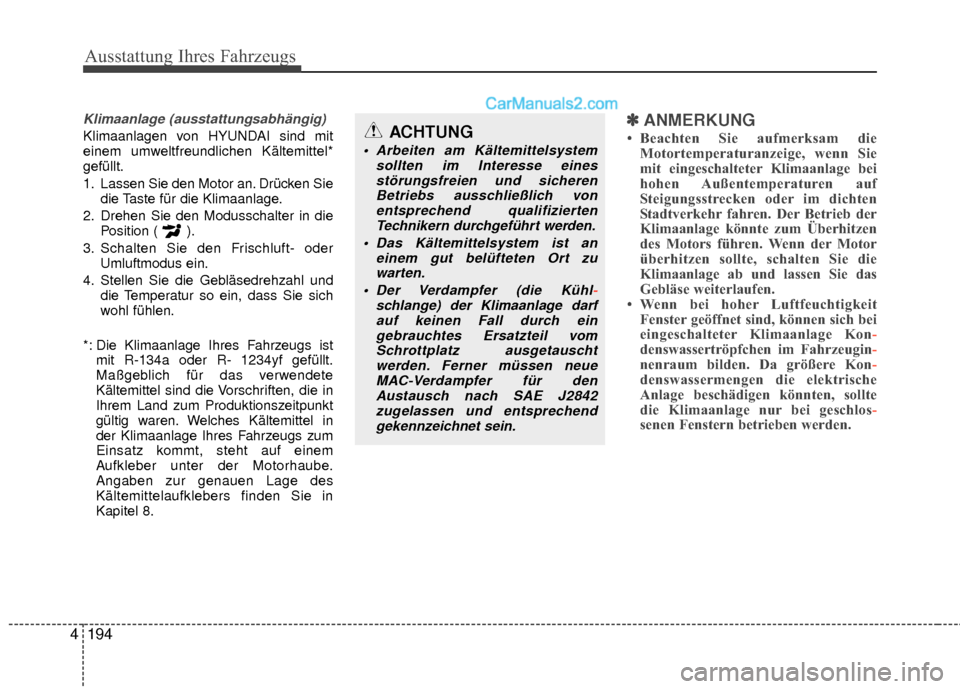

Ausstattung Ihres Fahrzeugs
194
4
Klimaanlage (ausstattungsabhängig)
Klimaanlagen von HYUNDAI sind mit
einem umweltfreundlichen Kältemittel*
gefüllt.
1. Lassen Sie den Motor an. Drücken Sie
die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
*: Die Klimaanlage Ihres Fahrzeugs ist mit R-134a oder R- 1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften, die in
Ihrem Land zum Produktionszeitpunkt
gültig waren. Welches Kältemittel in
der Klimaanlage Ihres Fahrzeugs zum
Einsatz kommt, steht auf einem
Aufkleber unter der Motorhaube.
Angaben zur genauen Lage des
Kältemittelaufklebers finden Sie in
Kapitel 8.✽ ✽ ANMERKUNG
• Beachten Sie aufmerksam die
Motortemperaturanzeige, wenn Sie
mit eingeschalteter Klimaanlage bei
hohen Außentemperaturen auf
Steigungsstrecken oder im dichten
Stadtverkehr fahren. Der Betrieb der
Klimaanlage könnte zum Überhitzen
des Motors führen. Wenn der Motor
überhitzen sollte, schalten Sie die
Klimaanlage ab und lassen Sie das
Gebläse weiterlaufen.
• Wenn bei hoher Luftfeuchtigkeit Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage Kon -
denswassertröpfchen im Fahrzeugin-
nenraum bilden. Da größere Kon -
denswassermengen die elektrische
Anlage beschädigen könnten, sollte
die Klimaanlage nur bei geschlos -
senen Fenstern betrieben werden.ACHTUNG
Arbeiten am Kältemittelsystem
sollten im Interesse einesstörungsfreien und sicherenBetriebs ausschließlich vonentsprechend qualifizierten Technikern durchgeführt werden.
Das Kältemittelsystem ist an einem gut belüfteten Ort zuwarten.
Der Verdampfer (die Kühl -
schlange) der Klimaanlage darf auf keinen F
all durch ein
gebrauchtes Ersatzteil vom Schrottplatz ausgetauschtwerden. Ferner müssen neueMAC-Verdampfer für denAustausch nach SAE J2842zugelassen und entsprechend gekennzeichnet sein.

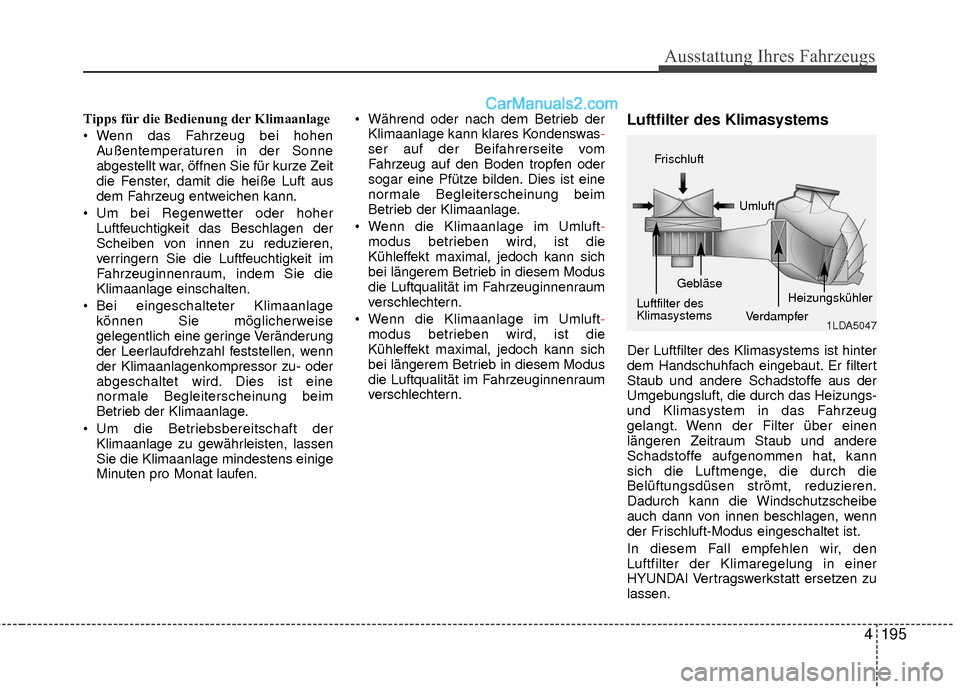

4195
Ausstattung Ihres Fahrzeugs
Tipps für die Bedienung der Klimaanlage
Wenn das Fahrzeug bei hohenAußentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.
Um bei Regenwetter oder hoher Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie die
Klimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassen
Sie die Klimaanlage mindestens einige
Minuten pro Monat laufen. Während oder nach dem Betrieb der
Klimaanlage kann klares Kondenswas -
ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluft -
modus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.
Wenn die Klimaanlage im Umluft -
modus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.Luftfilter des Klimasystems
Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch die
Belüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
In diesem Fall empfehlen wir, den
Luftfilter der Klimaregelung in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des
Klimasystems VerdampferHeizungskühler

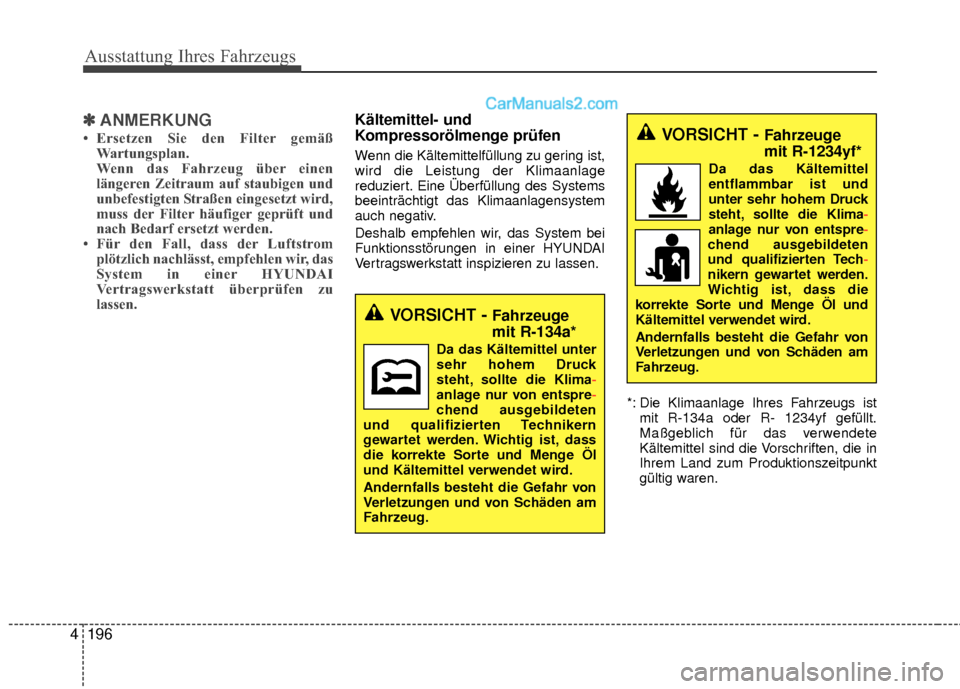

Ausstattung Ihres Fahrzeugs
196
4
✽
✽
ANMERKUNG
• Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen und
unbefestigten Straßen eingesetzt wird,
muss der Filter häufiger geprüft und
nach Bedarf ersetzt werden.
• Für den Fall, dass der Luftstrom plötzlich nachlässt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu gering ist,
wird die Leistung der Klimaanlage
reduziert. Eine Überfüllung des Systems
beeinträchtigt das Klimaanlagensystem
auch negativ.
Deshalb empfehlen wir, das System bei
Funktionsstörungen in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
*: Die Klimaanlage Ihres Fahrzeugs istmit R-134a oder R- 1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften, die in
Ihrem Land zum Produktionszeitpunkt
gültig waren.
VORSICHT - Fahrzeuge
mit R-134a*
Da das Kältemittel unter
sehr hohem Druck
steht, sollte die Klima -
anlage nur von entspre -
chend ausgebildeten
und qualifizier
ten Technikern
gewartet werden. Wichtig ist, dass
die korrekte Sorte und Menge Öl
und Kältemittel verwendet wird.
Andernfalls besteht die Gefahr von
Verletzungen und von Schäden am
Fahrzeug.
VORSICHT - Fahrzeuge
mit R-1234yf*
Da das Kältemittel
entflammbar ist und
unter sehr hohem Druck
steht, sollte die Klima -
anlage nur von entspre -
chend ausgebildeten
und qualifizier
ten Tech-
nikern gewartet werden.
Wic
htig ist, dass die
korrekte Sorte und Menge Öl und
Kältemittel verwendet wird.
Andernfalls besteht die Gefahr von
Verletzungen und von Schäden am
Fahrzeug.

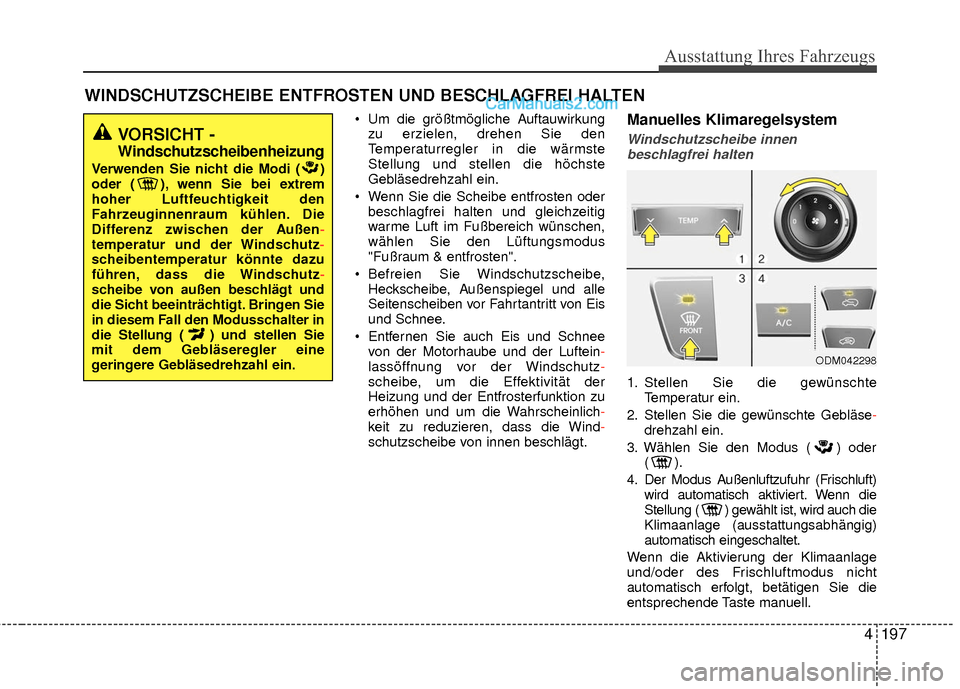

4197
Ausstattung Ihres Fahrzeugs
Um die größtmögliche Auftauwirkungzu erzielen, drehen Sie den
Temperaturregler in die wärmste
Stellung und stellen die höchste
Gebläsedrehzahl ein.
Wenn Sie die Scheibe entfrosten oder beschlagfrei halten und gleichzeitig
warme Luft im Fußbereich wünschen,
wählen Sie den Lüftungsmodus
"Fußraum & entfrosten".
Befreien Sie Windschutzscheibe, Heckscheibe, Außenspiegel und alle
Seitenscheiben vor Fahrtantritt von Eis
und Schnee.
Entfernen Sie auch Eis und Schnee von der Motorhaube und der Luftein -
lassöffnung vor der Windschutz -
scheibe, um die Effektivität der
Heizung und der Entfrosterfunktion zu
erhöhen und um die Wahrscheinlich-
keit zu reduzieren, dass die Wind-
schutzscheibe von innen beschlägt.Manuelles Klimaregelsystem
Windschutzscheibe innen beschlagfrei halten
1. Stellen Sie die gewünschte Temperatur ein.
2. Stellen Sie die gewünschte Gebläse- drehzahl ein.
3. Wählen Sie den Modus ( ) oder ().
4. Der Modus Außenluftzufuhr (Frischluft) wird automatisch aktiviert. Wenn die
Stellung ( ) gewählt ist, wird auch die
Klimaanlage (ausstattungsabhängig)
automatisch eingeschaltet.
Wenn die Aktivierung der Klimaanlage
und/oder des Frischluftmodus nicht
automatisch erfolgt, betätigen Sie die
entsprechende Taste manuell.
WINDSCHUTZSCHEIBE ENTFROSTEN UND BESCHLAGFREI HALTEN
ODM042298
VORSICHT -
Windschutzscheibenheizung
Verwenden Sie nicht die Modi ( )
oder ( ), wenn Sie bei extrem
hoher Luftfeuchtigkeit den
Fahrzeuginnenraum kühlen. Die
Differenz zwischen der Außen -
temperatur und der Windschutz-
scheibentemperatur könnte dazu
führen,
dass die Windschutz -
scheibe von außen beschlägt und
die Sic
ht beeinträchtigt. Bringen Sie
in diesem Fall den Modusschalter in
die Stellung ( ) und stellen Sie
mit dem Gebläseregler eine
geringere Gebläsedrehzahl ein.

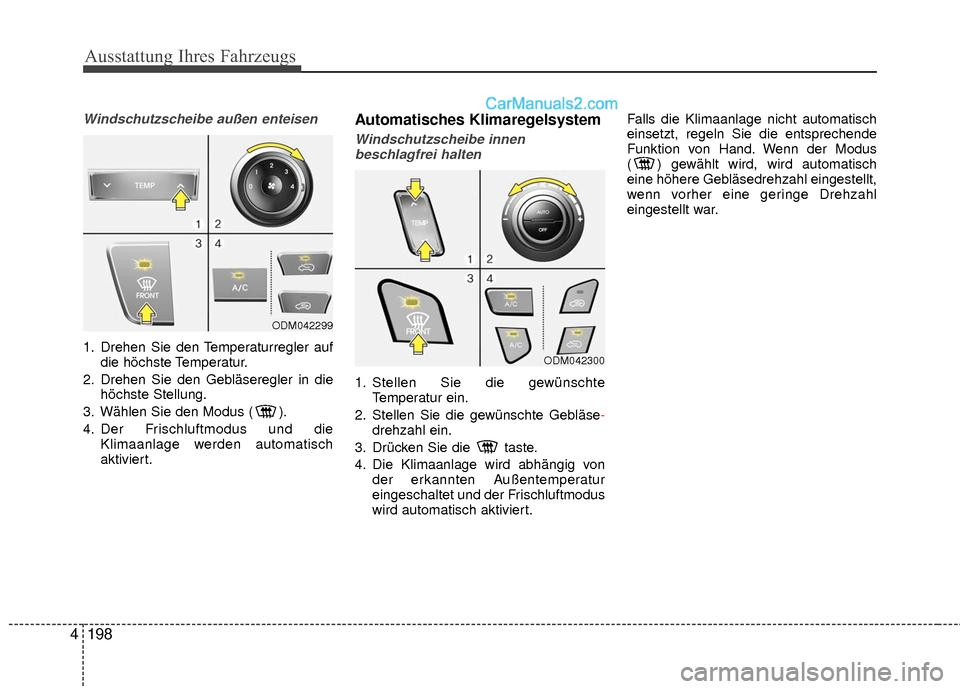

Ausstattung Ihres Fahrzeugs
198
4
Windschutzscheibe außen enteisen
1. Drehen Sie den Temperaturregler auf
die höchste Temperatur.
2. Drehen Sie den Gebläseregler in die höchste Stellung.
3. Wählen Sie den Modus ( ).
4. Der Frischluftmodus und die Klimaanlage werden automatisch
aktiviert.
Automatisches Klimaregelsystem
Windschutzscheibe innenbeschlagfrei halten
1. Stellen Sie die gewünschte Temperatur ein.
2. Stellen Sie die gewünschte Gebläse- drehzahl ein.
3. Drücken Sie die taste.
4. Die Klimaanlage wird abhängig von der erkannten Außentemperatur
eingeschaltet und der Frischluftmodus
wird automatisch aktiviert. Falls die Klimaanlage nicht automatisch
einsetzt, regeln Sie die entsprechende
Funktion von Hand. Wenn der Modus
( ) gewählt wird, wird automatisch
eine höhere Gebläsedrehzahl eingestellt,
wenn vorher eine geringe Drehzahl
eingestellt war.
ODM042299
ODM042300

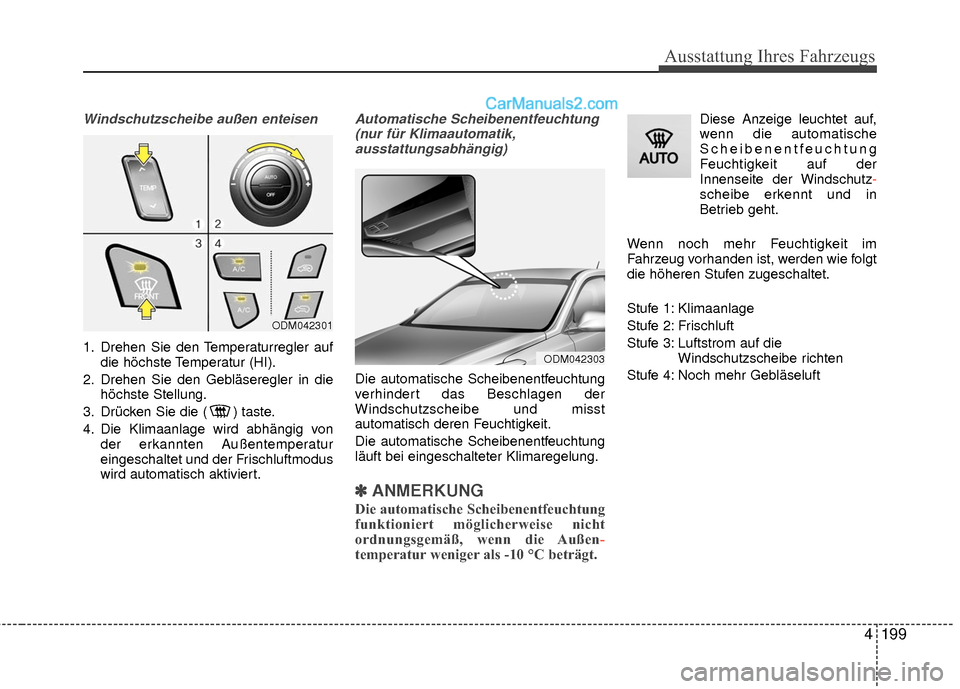

4199
Ausstattung Ihres Fahrzeugs
Windschutzscheibe außen enteisen
1. Drehen Sie den Temperaturregler aufdie höchste Temperatur (HI).
2. Drehen Sie den Gebläseregler in die höchste Stellung.
3. Drücken Sie die ( ) taste.
4. Die Klimaanlage wird abhängig von der erkannten Außentemperatur
eingeschaltet und der Frischluftmodus
wird automatisch aktiviert.
Automatische Scheibenentfeuchtung(nur für Klimaautomatik,ausstattungsabhängig)
Die automatische Scheibenentfeuchtung
verhindert das Beschlagen der
Windschutzscheibe und misst
automatisch deren Feuchtigkeit.
Die automatische Scheibenentfeuchtung
läuft bei eingeschalteter Klimaregelung.
✽ ✽ ANMERKUNG
Die automatische Scheibenentfeuchtung
funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Außen -
temperatur weniger als -10 °C beträgt.
Diese Anzeige leuchtet auf,
wenn die automatische
Scheibenentfeuchtung
Feuchtigkeit auf der
Innenseite der Windschutz-
scheibe erkennt und in
Betrieb geht.
Wenn noch mehr Feuchtigkeit im
Fahrzeug vorhanden ist, werden wie folgt
die höheren Stufen zugeschaltet.
Stufe 1: Klimaanlage
Stufe 2: Frischluft
Stufe 3: Luftstrom auf die Windschutzscheibe richten
Stufe 4: Noch mehr Gebläseluft
ODM042301
ODM042303
