2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
136
4
✽
✽

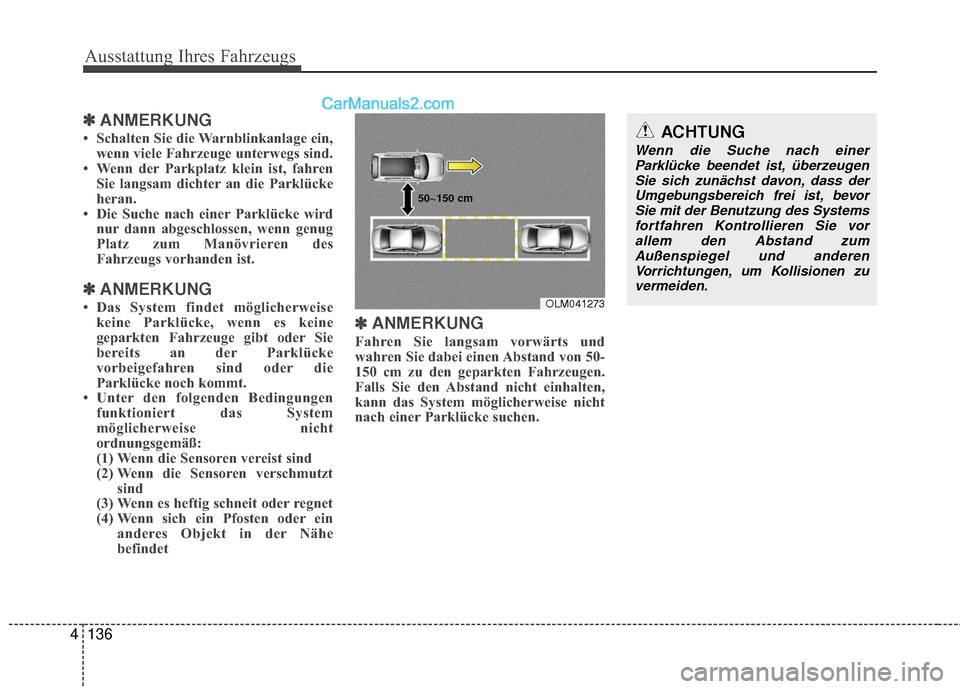

ANMERKUNG
• Schalten Sie die Warnblinkanlage ein,
wenn viele Fahrzeuge unterwegs sind.
• Wenn der Parkplatz klein ist, fahren Sie langsam dichter an die Parklücke
heran.
• Die Suche nach einer Parklücke wird nur dann abgeschlossen, wenn genug
Platz zum Manövrieren des
Fahrzeugs vorhanden ist.
✽ ✽ ANMERKUNG
• Das System findet möglicherweise
keine Parklücke, wenn es keine
geparkten Fahrzeuge gibt oder Sie
bereits an der Parklücke
vorbeigefahren sind oder die
Parklücke noch kommt.
• Unter den folgenden Bedingungen funktioniert das System
möglicherweise nicht
ordnungsgemäß:
(1) Wenn die Sensoren vereist sind
(2) Wenn die Sensoren verschmutzt sind
(3) Wenn es heftig schneit oder regnet
(4) Wenn sich ein Pfosten oder ein anderes Objekt in der Nähe
befindet
✽ ✽ANMERKUNG
Fahren Sie langsam vorwärts und
wahren Sie dabei einen Abstand von 50-
150 cm zu den geparkten Fahrzeugen.
Falls Sie den Abstand nicht einhalten,
kann das System möglicherweise nicht
nach einer Parklücke suchen.
OLM041273
50~150 cm
ACHTUNG
Wenn die Suche nach einer
Parklücke beendet ist, überzeugenSie sich zunächst davon, dass der Umgebungsbereich frei ist, bevorSie mit der Benutzung des Systemsfortfahren Kontrollieren Sie vor allem den Abstand zumAußenspiegel und anderen Vorrichtungen, um Kollisionen zuvermeiden.

4137
Ausstattung Ihres Fahrzeugs

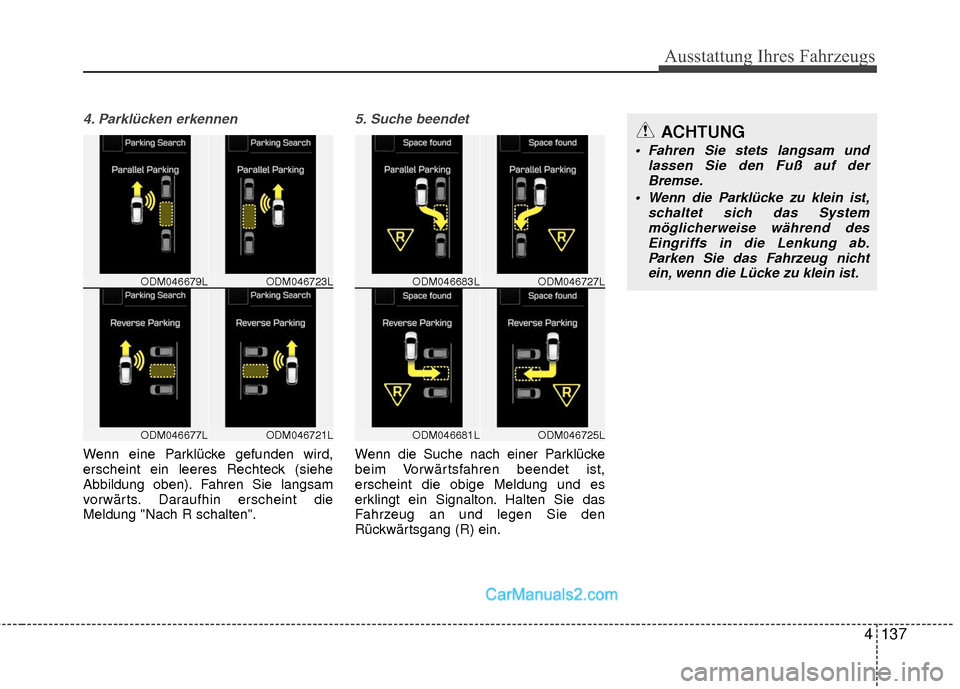

4. Parklücken erkennen
Wenn eine Parklücke gefunden wird,
erscheint ein leeres Rechteck (siehe
Abbildung oben). Fahren Sie langsam
vorwärts. Daraufhin erscheint die
Meldung "Nach R schalten".
5. Suche beendet
Wenn die Suche nach einer Parklücke
beim Vorwärtsfahren beendet ist,
erscheint die obige Meldung und es
erklingt ein Signalton. Halten Sie das
Fahrzeug an und legen Sie den
Rückwärtsgang (R) ein.
ACHTUNG
Fahren Sie stets langsam undlassen Sie den Fuß auf derBremse.
Wenn die Parklücke zu klein ist, schaltet sich das Systemmöglicherweise während desEingriffs in die Lenkung ab. Parken Sie das Fahrzeug nichtein, wenn die Lücke zu klein ist.
ODM046723LODM046679L
ODM046721LODM046677L
ODM046727LODM046683L
ODM046725LODM046681L

Ausstattung Ihres Fahrzeugs
138
4

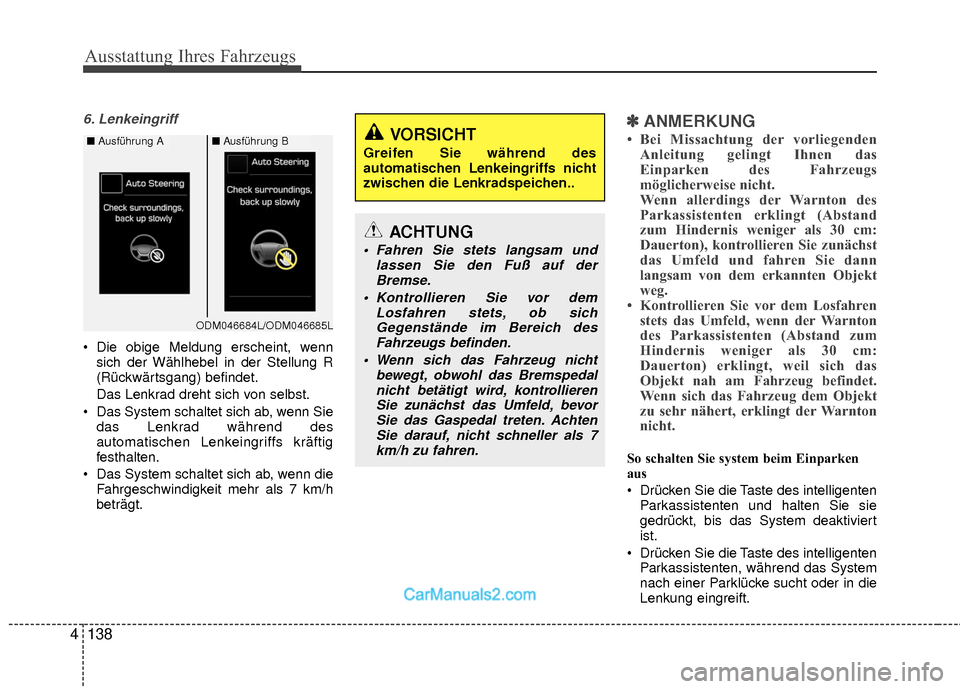

6. Lenkeingriff
Die obige Meldung erscheint, wenn
sich der Wählhebel in der Stellung R
(Rückwärtsgang) befindet.
Das Lenkrad dreht sich von selbst.
Das System schaltet sich ab, wenn Sie das Lenkrad während des
automatischen Lenkeingriffs kräftig
festhalten.
Das System schaltet sich ab, wenn die Fahrgeschwindigkeit mehr als 7 km/h
beträgt.
✽ ✽ ANMERKUNG
• Bei Missachtung der vorliegenden
Anleitung gelingt Ihnen das
Einparken des Fahrzeugs
möglicherweise nicht.
Wenn allerdings der Warnton des
Parkassistenten erklingt (Abstand
zum Hindernis weniger als 30 cm:
Dauerton), kontrollieren Sie zunächst
das Umfeld und fahren Sie dann
langsam von dem erkannten Objekt
weg.
• Kontrollieren Sie vor dem Losfahren stets das Umfeld, wenn der Warnton
des Parkassistenten (Abstand zum
Hindernis weniger als 30 cm:
Dauerton) erklingt, weil sich das
Objekt nah am Fahrzeug befindet.
Wenn sich das Fahrzeug dem Objekt
zu sehr nähert, erklingt der Warnton
nicht.
So schalten Sie system beim Einparken
aus
Drücken Sie die Taste des intelligenten
Parkassistenten und halten Sie sie
gedrückt, bis das System deaktiviert
ist.
Drücken Sie die Taste des intelligenten Parkassistenten, während das System
nach einer Parklücke sucht oder in die
Lenkung eingreift.
ODM046684L/ODM046685L
■ Ausführung A■Ausführung BVORSICHT
Greifen Sie während des
automatischen Lenkeingriffs nicht
zwischen die Lenkradspeichen..
ACHTUNG
Fahren Sie stets langsam und
lassen Sie den Fuß auf derBremse.
Kontrollieren Sie vor dem Losfahren stets, ob sichGegenstände im Bereich des Fahrzeugs befinden.
Wenn sich das Fahrzeug nicht bewegt, obwohl das Bremspedalnicht betätigt wird, kontrollierenSie zunächst das Umfeld, bevorSie das Gaspedal treten. Achten Sie darauf, nicht schneller als 7km/h zu fahren.

4139
Ausstattung Ihres Fahrzeugs

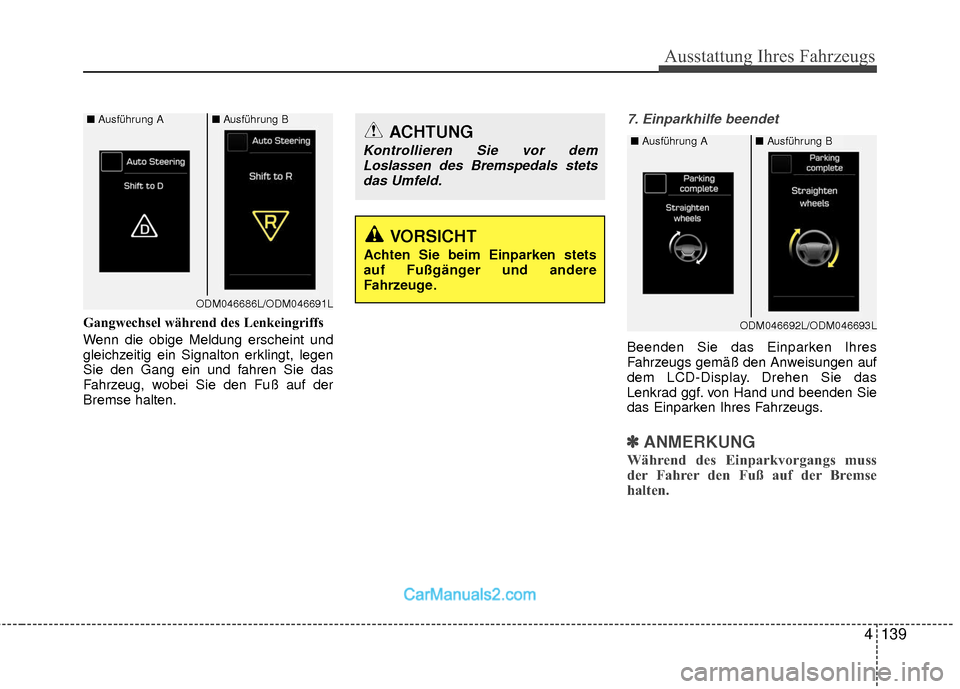

Gangwechsel während des Lenkeingriffs
Wenn die obige Meldung erscheint und
gleichzeitig ein Signalton erklingt, legen
Sie den Gang ein und fahren Sie das
Fahrzeug, wobei Sie den Fuß auf der
Bremse halten.
7. Einparkhilfe beendet
Beenden Sie das Einparken Ihres
Fahrzeugs gemäß den Anweisungen auf
dem LCD-Display. Drehen Sie das
Lenkrad ggf. von Hand und beenden Sie
das Einparken Ihres Fahrzeugs.
✽ ✽ANMERKUNG
Während des Einparkvorgangs muss
der Fahrer den Fuß auf der Bremse
halten.
VORSICHT
Achten Sie beim Einparken stets
auf Fußgänger und andere
Fahrzeuge.
ACHTUNG
Kontrollieren Sie vor dem
Loslassen des Bremspedals stetsdas Umfeld.
ODM046692L/ODM046693L
■ Ausführung A■Ausführung B
ODM046686L/ODM046691L
■Ausführung A■Ausführung B

Ausstattung Ihres Fahrzeugs
140
4

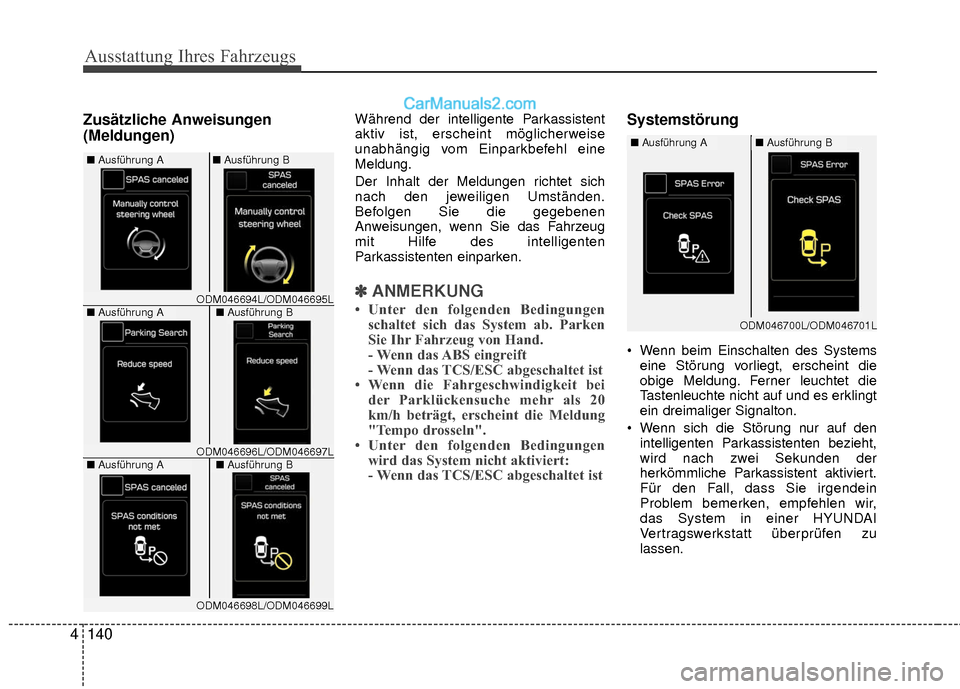

Zusätzliche Anweisungen
(Meldungen)Während der intelligente Parkassistent
aktiv ist, erscheint möglicherweise
unabhängig vom Einparkbefehl eine
Meldung.
Der Inhalt der Meldungen richtet sich
nach den jeweiligen Umständen.
Befolgen Sie die gegebenen
Anweisungen, wenn Sie das Fahrzeug
mit Hilfe des intelligenten
Parkassistenten einparken.
✽ ✽
ANMERKUNG
• Unter den folgenden Bedingungen
schaltet sich das System ab. Parken
Sie Ihr Fahrzeug von Hand.
- Wenn das ABS eingreift
- Wenn das TCS/ESC abgeschaltet ist
• Wenn die Fahrgeschwindigkeit bei der Parklückensuche mehr als 20
km/h beträgt, erscheint die Meldung
"Tempo drosseln".
• Unter den folgenden Bedingungen wird das System nicht aktiviert:
- Wenn das TCS/ESC abgeschaltet ist
Systemstörung
Wenn beim Einschalten des Systems
eine Störung vorliegt, erscheint die
obige Meldung. Ferner leuchtet die
Tastenleuchte nicht auf und es erklingt
ein dreimaliger Signalton.
Wenn sich die Störung nur auf den intelligenten Parkassistenten bezieht,
wird nach zwei Sekunden der
herkömmliche Parkassistent aktiviert.
Für den Fall, dass Sie irgendein
Problem bemerken, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
ODM046694L/ODM046695L
ODM046696L/ODM046697L
ODM046698L/ODM046699L
■ Ausführung A■Ausführung B
■Ausführung A■Ausführung B
■Ausführung A■Ausführung B
ODM046700L/ODM046701L
■Ausführung A■Ausführung B

4141
Ausstattung Ihres Fahrzeugs

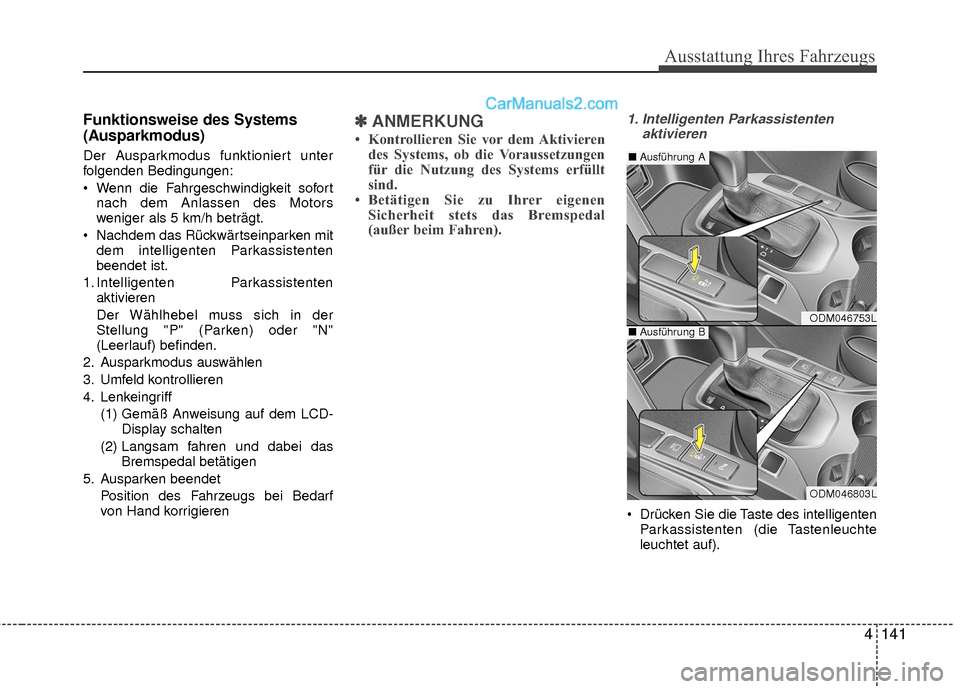

Funktionsweise des Systems
(Ausparkmodus)
Der Ausparkmodus funktioniert unter
folgenden Bedingungen:
Wenn die Fahrgeschwindigkeit sofortnach dem Anlassen des Motors
weniger als 5 km/h beträgt.
Nachdem das Rückwärtseinparken mit dem intelligenten Parkassistenten
beendet ist.
1. Intelligenten Parkassistenten aktivieren
Der Wählhebel muss sich in der
Stellung "P" (Parken) oder "N"
(Leerlauf) befinden.
2. Ausparkmodus auswählen
3. Umfeld kontrollieren
4. Lenkeingriff (1) Gemäß Anweisung auf dem LCD- Display schalten
(2) Langsam fahren und dabei das Bremspedal betätigen
5. Ausparken beendet Position des Fahrzeugs bei Bedarf
von Hand korrigieren
✽ ✽ANMERKUNG
• Kontrollieren Sie vor dem Aktivieren
des Systems, ob die Voraussetzungen
für die Nutzung des Systems erfüllt
sind.
• Betätigen Sie zu Ihrer eigenen Sicherheit stets das Bremspedal
(außer beim Fahren).
1. Intelligenten Parkassistenten
aktivieren
Drücken Sie die Taste des intelligentenParkassistenten (die Tastenleuchte
leuchtet auf).
ODM046753L
ODM046803L
■ Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
142
4

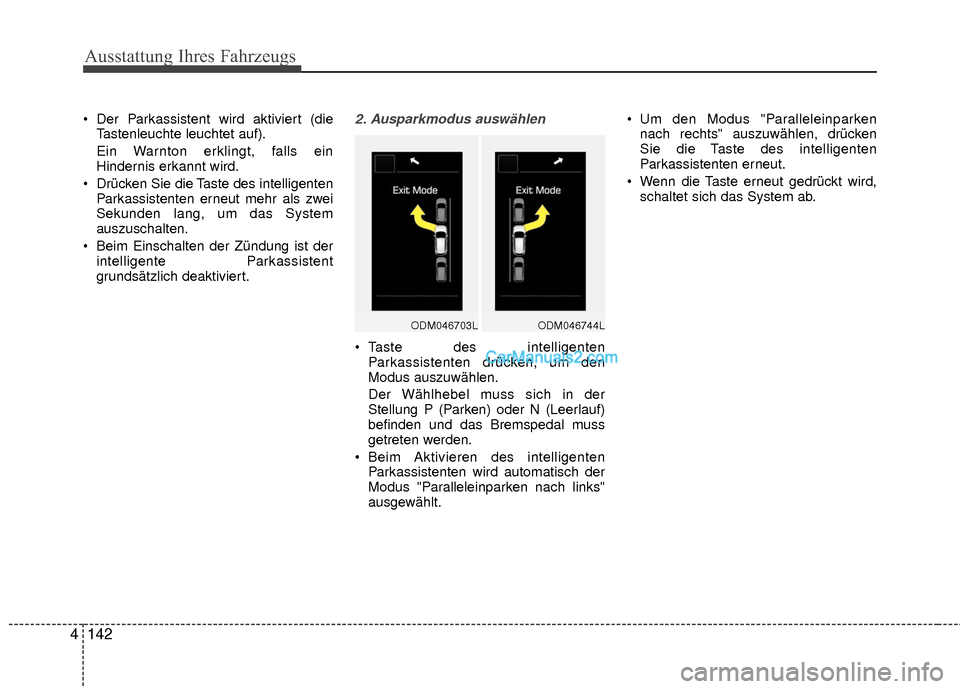

Der Parkassistent wird aktiviert (die
Tastenleuchte leuchtet auf).
Ein Warnton erklingt, falls ein
Hindernis erkannt wird.
Drücken Sie die Taste des intelligenten Parkassistenten erneut mehr als zwei
Sekunden lang, um das System
auszuschalten.
Beim Einschalten der Zündung ist der intelligente Parkassistent
grundsätzlich deaktiviert.2. Ausparkmodus auswählen
Taste des intelligentenParkassistenten drücken, um den
Modus auszuwählen.
Der Wählhebel muss sich in der
Stellung P (Parken) oder N (Leerlauf)
befinden und das Bremspedal muss
getreten werden.
Beim Aktivieren des intelligenten Parkassistenten wird automatisch der
Modus "Paralleleinparken nach links"
ausgewählt. Um den Modus "Paralleleinparken
nach rechts" auszuwählen, drücken
Sie die Taste des intelligenten
Parkassistenten erneut.
Wenn die Taste erneut gedrückt wird, schaltet sich das System ab.
ODM046744LODM046703L

4143
Ausstattung Ihres Fahrzeugs

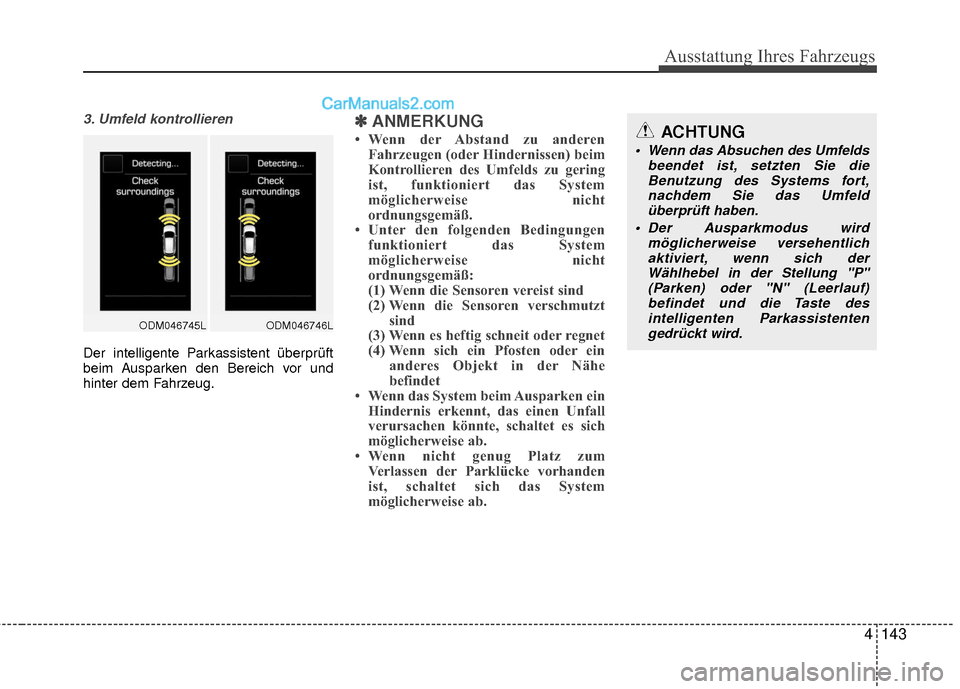

3. Umfeld kontrollieren
Der intelligente Parkassistent überprüft
beim Ausparken den Bereich vor und
hinter dem Fahrzeug.
✽ ✽ANMERKUNG
• Wenn der Abstand zu anderen
Fahrzeugen (oder Hindernissen) beim
Kontrollieren des Umfelds zu gering
ist, funktioniert das System
möglicherweise nicht
ordnungsgemäß.
• Unter den folgenden Bedingungen funktioniert das System
möglicherweise nicht
ordnungsgemäß:
(1) Wenn die Sensoren vereist sind
(2) Wenn die Sensoren verschmutzt sind
(3) Wenn es heftig schneit oder regnet
(4) Wenn sich ein Pfosten oder ein anderes Objekt in der Nähe
befindet
• Wenn das System beim Ausparken ein Hindernis erkennt, das einen Unfall
verursachen könnte, schaltet es sich
möglicherweise ab.
• Wenn nicht genug Platz zum Verlassen der Parklücke vorhanden
ist, schaltet sich das System
möglicherweise ab.ACHTUNG
Wenn das Absuchen des Umfelds
beendet ist, setzten Sie dieBenutzung des Systems fort, nachdem Sie das Umfeldüberprüft haben.
Der Ausparkmodus wird möglicherweise versehentlichaktiviert, wenn sich derWählhebel in der Stellung "P" (Parken) oder "N" (Leerlauf)befindet und die Taste des intelligenten Parkassistentengedrückt wird.
ODM046746LODM046745L
