2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
24
4

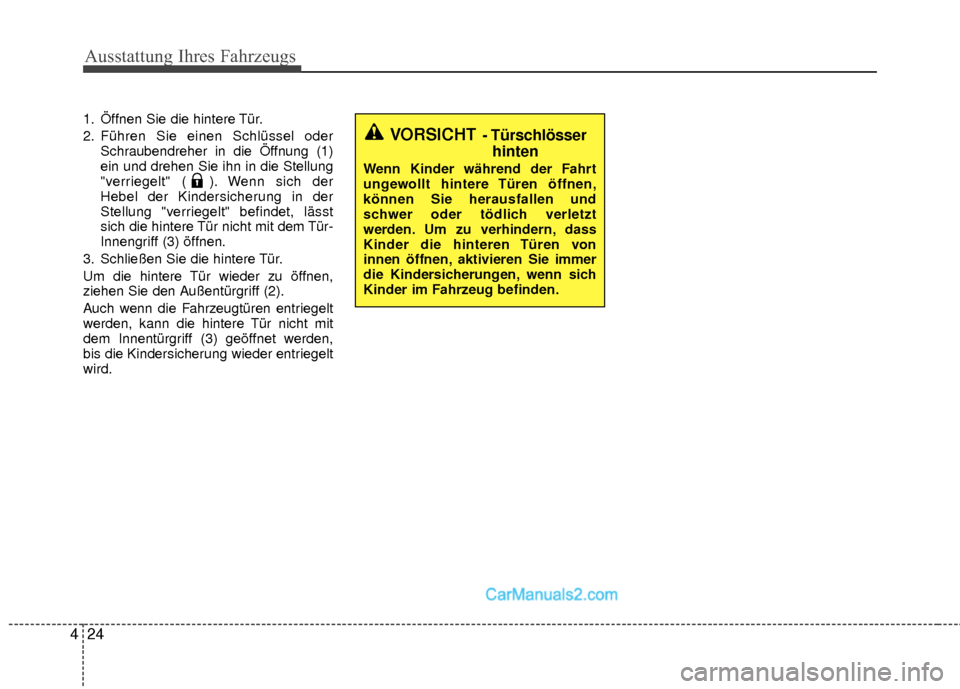

1. Öffnen Sie die hintere Tür.
2. Führen Sie einen Schlüssel oder
Schraubendreher in die Öffnung (1)
ein und drehen Sie ihn in die Stellung
"verriegelt" ( ). Wenn sich der
Hebel der Kindersicherung in der
Stellung "verriegelt" befindet, lässt
sich die hintere Tür nicht mit dem Tür-
Innengriff (3) öffnen.
3. Schließen Sie die hintere Tür.
Um die hintere Tür wieder zu öffnen,
ziehen Sie den Außentürgriff (2).
Auch wenn die Fahrzeugtüren entriegelt
werden, kann die hintere Tür nicht mit
dem Innentürgriff (3) geöffnet werden,
bis die Kindersicherung wieder entriegelt
wird.
VORSICHT- Türschlösser hinten
Wenn Kinder während der Fahrt
ungewollt hintere Türen öffnen,
können Sie herausfallen und
schwer oder tödlich verletzt
werden. Um zu verhindern, dass
Kinder die hinteren Türen von
innen öffnen, aktivieren Sie immer
die Kindersicherungen, wenn sich
Kinder im Fahrzeug befinden.

425
Ausstattung Ihres Fahrzeugs

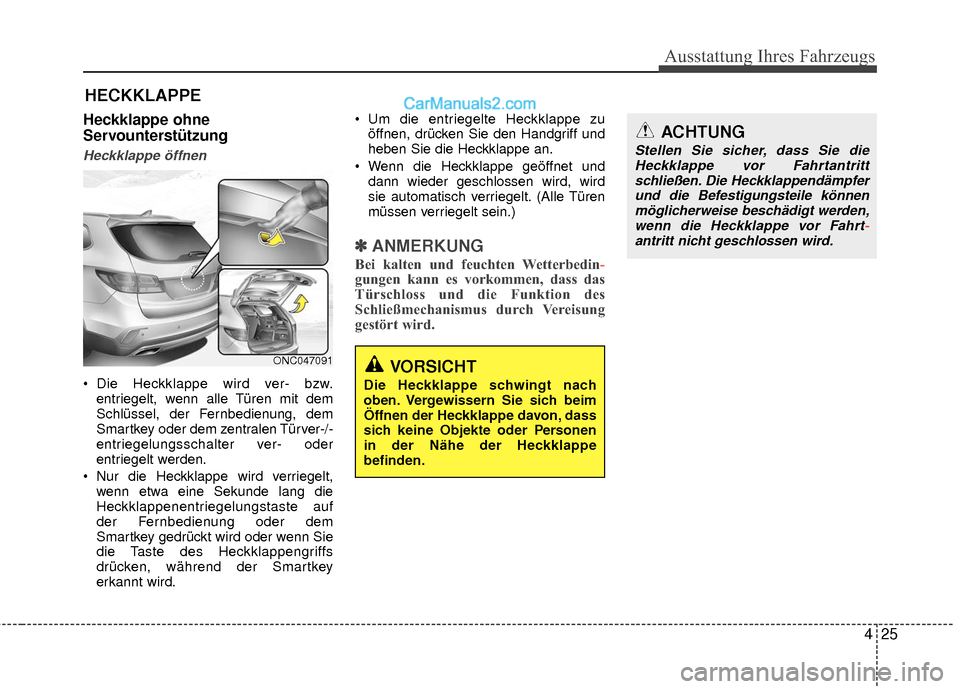

Heckklappe ohne
Servounterstützung
Heckklappe öffnen
Die Heckklappe wird ver- bzw.entriegelt, wenn alle Türen mit dem
Schlüssel, der Fernbedienung, dem
Smartkey oder dem zentralen Türver-/-
entriegelungsschalter ver- oder
entriegelt werden.
Nur die Heckklappe wird verriegelt, wenn etwa eine Sekunde lang die
Heckklappenentriegelungstaste auf
der Fernbedienung oder dem
Smartkey gedrückt wird oder wenn Sie
die Taste des Heckklappengriffs
drücken, während der Smartkey
erkannt wird. Um die entriegelte Heckklappe zu
öffnen, drücken Sie den Handgriff und
heben Sie die Heckklappe an.
Wenn die Heckklappe geöffnet und dann wieder geschlossen wird, wird
sie automatisch verriegelt. (Alle Türen
müssen verriegelt sein.)
✽ ✽ ANMERKUNG
Bei kalten und feuchten Wetterbedin-
gungen kann es vorkommen, dass das
Türschloss und die Funktion des
Schließmechanismus durch Vereisung
gestört wird.
HECKKLAPPE
VORSICHT
Die Heckklappe schwingt nach
oben. Vergewissern Sie sich beim
Öffnen der Heckklappe davon, dass
sich keine Objekte oder Personen
in der Nähe der Heckklappe
befinden.
ACHTUNG
Stellen Sie sicher, dass Sie die
Heckklappe vor Fahrtantrittschließen. Die Heckklappendämpfer und die Befestigungsteile könnenmöglicherweise beschädigt werden,wenn die Heckklappe vor Fahrt -
antritt nicht geschlossen wird.
ONC047091

Ausstattung Ihres Fahrzeugs
26
4

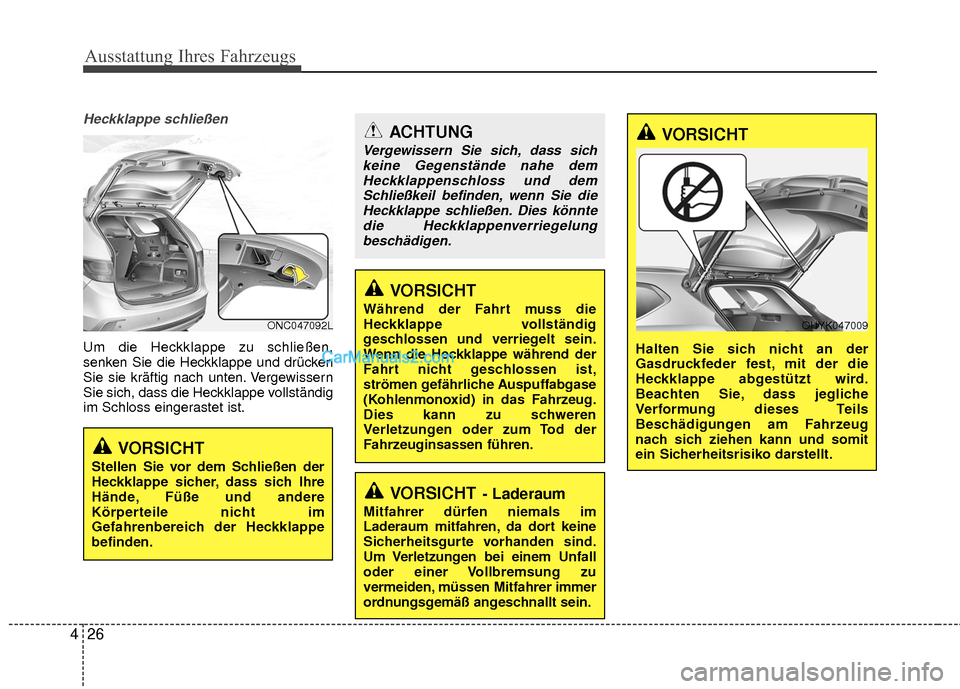

Heckklappe schließen
Um die Heckklappe zu schließen,
senken Sie die Heckklappe und drücken
Sie sie kräftig nach unten. Vergewissern
Sie sich, dass die Heckklappe vollständig
im Schloss eingerastet ist.
VORSICHT
Stellen Sie vor dem Schließen der
Heckklappe sicher, dass sich Ihre
Hände, Füße und andere
Körperteile nicht im
Gefahrenbereich der Heckklappe
befinden.
ACHTUNG
Vergewissern Sie sich, dass sich
keine Gegenstände nahe demHeckklappenschloss und demSchließkeil befinden, wenn Sie dieHeckklappe schließen. Dies könnte die Heckklappenverriegelungbeschädigen.
VORSICHT
Während der Fahrt muss die
Heckklappe vollständig
geschlossen und verriegelt sein.
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist,
strömen gefährliche Auspuffabgase
(Kohlenmonoxid) in das Fahrzeug.
Dies kann zu schweren
Verletzungen oder zum Tod der
Fahrzeuginsassen führen.
VORSICHT- Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer immer
ordnungsgemäß angeschnallt sein.
VORSICHT
Halten Sie sich nicht an der
Gasdruckfeder fest, mit der die
Heckklappe abgestützt wird.
Beachten Sie, dass jegliche
Verformung dieses Teils
Beschädigungen am Fahrzeug
nach sich ziehen kann und somit
ein Sicherheitsrisiko darstellt.
ONC047092LOHYK047009

427
Ausstattung Ihres Fahrzeugs
✽
✽ANMERKUNG
Wenn der Motor nicht läuft, lässt sich
die Servo-Heckklappe unabhängig von
der Wähl-/Schalthebelstellung
betätigen. Bei eingeschalteter Zündung
hingegen lässt sich die Servo-
Heckklappe nur dann betätigen, wenn
sich der Wählhebel in der Stellung "P"
(Parken) befindet.
ONCDCO3045
ONC044081
■ Ausführung A
■Ausführung BONC046093
ONC046094

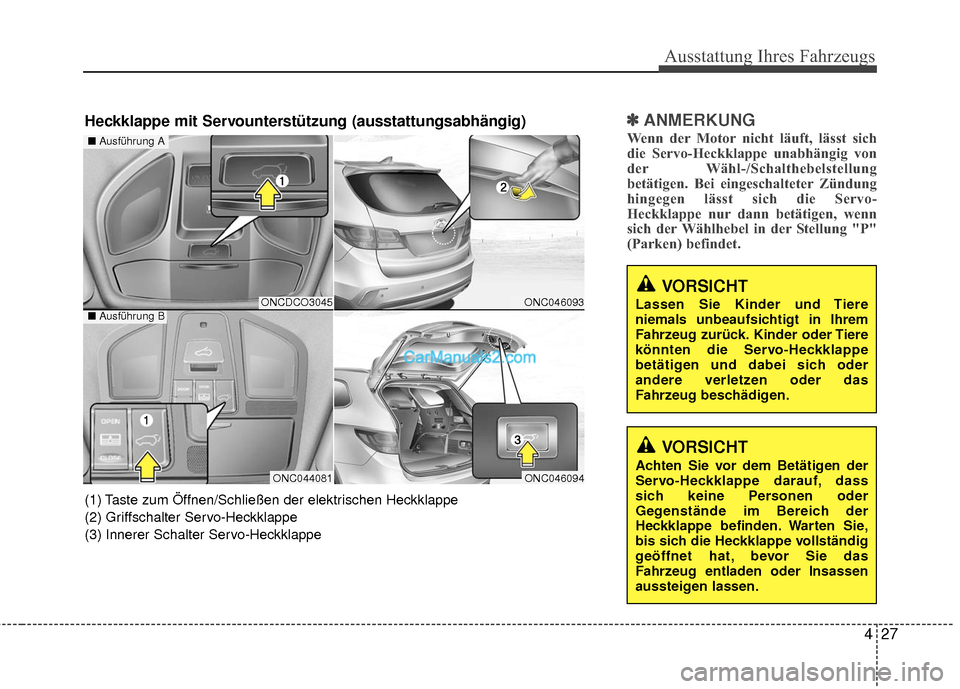

Heckklappe mit Servounterstützung (ausstattungsabhängig)
VORSICHT
Lassen Sie Kinder und Tiere
niemals unbeaufsichtigt in Ihrem
Fahrzeug zurück. Kinder oder Tiere
könnten die Servo-Heckklappe
betätigen und dabei sich oder
andere verletzen oder das
Fahrzeug beschädigen.
VORSICHT
Achten Sie vor dem Betätigen der
Servo-Heckklappe darauf, dass
sich keine Personen oder
Gegenstände im Bereich der
Heckklappe befinden. Warten Sie,
bis sich die Heckklappe vollständig
geöffnet hat, bevor Sie das
Fahrzeug entladen oder Insassen
aussteigen lassen.
(1) Taste zum Öffnen/Schließen der elektrischen Heckklappe
(2) Griffschalter Servo-Heckklappe
(3) Innerer Schalter Servo-Heckklappe

Ausstattung Ihres Fahrzeugs
28
4

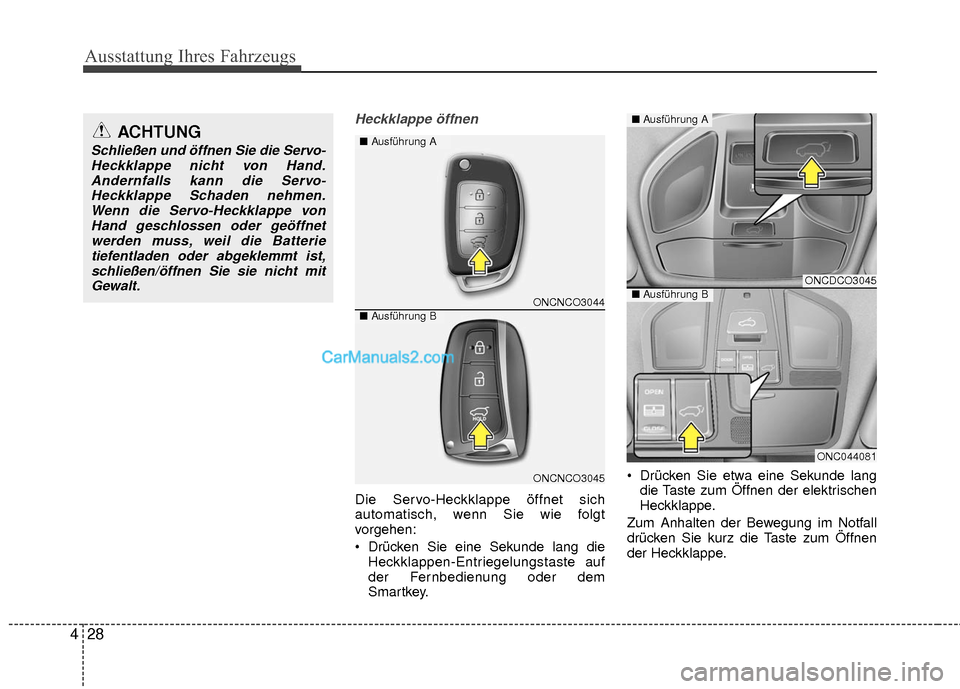

Heckklappe öffnen
Die Servo-Heckklappe öffnet sich
automatisch, wenn Sie wie folgt
vorgehen:
Drücken Sie eine Sekunde lang die
Heckklappen-Entriegelungstaste auf
der Fernbedienung oder dem
Smartkey. Drücken Sie etwa eine Sekunde lang
die Taste zum Öffnen der elektrischen
Heckklappe.
Zum Anhalten der Bewegung im Notfall
drücken Sie kurz die Taste zum Öffnen
der Heckklappe.
ACHTUNG
Schließen und öffnen Sie die Servo- Heckklappe nicht von Hand.Andernfalls kann die Servo-Heckklappe Schaden nehmen.Wenn die Servo-Heckklappe von Hand geschlossen oder geöffnetwerden muss, weil die Batterietiefentladen oder abgeklemmt ist,schließen/öffnen Sie sie nicht mitGewalt.
ONCNCO3044
ONCNCO3045
■ Ausführung A
■Ausführung B
ONCDCO3045
ONC044081
■Ausführung A
■Ausführung B

429
Ausstattung Ihres Fahrzeugs

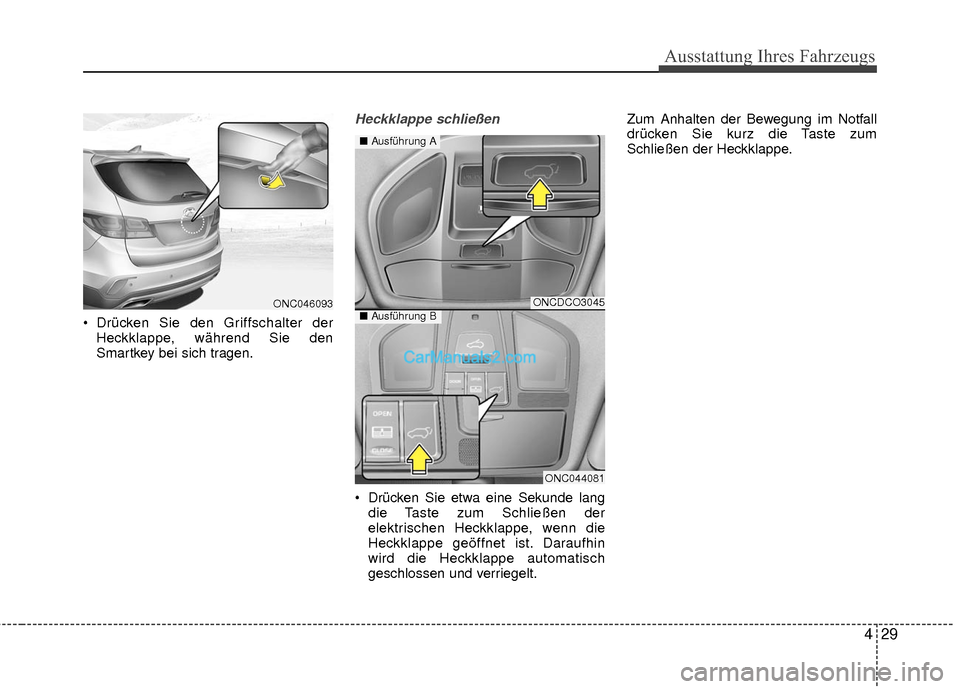

Drücken Sie den Griffschalter derHeckklappe, während Sie den
Smartkey bei sich tragen.
Heckklappe schließen
Drücken Sie etwa eine Sekunde langdie Taste zum Schließen der
elektrischen Heckklappe, wenn die
Heckklappe geöffnet ist. Daraufhin
wird die Heckklappe automatisch
geschlossen und verriegelt. Zum Anhalten der Bewegung im Notfall
drücken Sie kurz die Taste zum
Schließen der Heckklappe.
ONC046093ONCDCO3045
ONC044081
■
Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
30
4

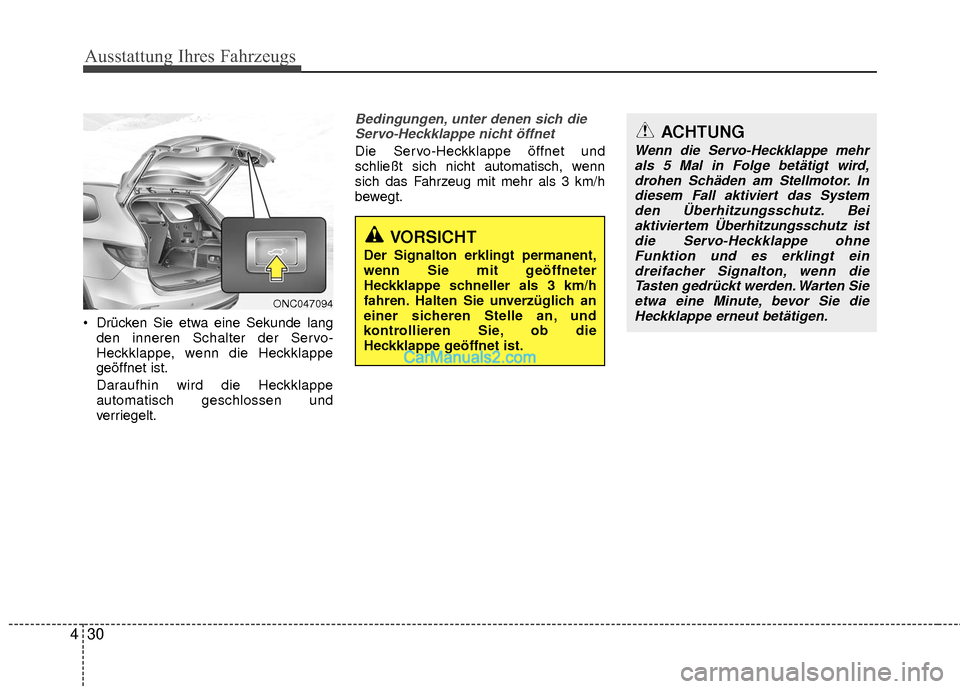

Drücken Sie etwa eine Sekunde lang
den inneren Schalter der Servo-
Heckklappe, wenn die Heckklappe
geöffnet ist.
Daraufhin wird die Heckklappe
automatisch geschlossen und
verriegelt.
Bedingungen, unter denen sich dieServo-Heckklappe nicht öffnet
Die Servo-Heckklappe öffnet und
schließt sich nicht automatisch, wenn
sich das Fahrzeug mit mehr als 3 km/h
bewegt.
ONC047094
VORSICHT
Der Signalton erklingt permanent,
wenn Sie mit geöffneter
Heckklappe schneller als 3 km/h
fahren. Halten Sie unverzüglich an
einer sicheren Stelle an, und
kontrollieren Sie, ob die
Heckklappe geöffnet ist.
ACHTUNG
Wenn die Servo-Heckklappe mehrals 5 Mal in Folge betätigt wird,drohen Schäden am Stellmotor. In diesem Fall aktiviert das Systemden Überhitzungsschutz. Beiaktiviertem Überhitzungsschutz ist die Servo-Heckklappe ohneFunktion und es erklingt ein dreifacher Signalton, wenn dieTasten gedrückt werden. Warten Sie etwa eine Minute, bevor Sie dieHeckklappe erneut betätigen.

431
Ausstattung Ihres Fahrzeugs
✽

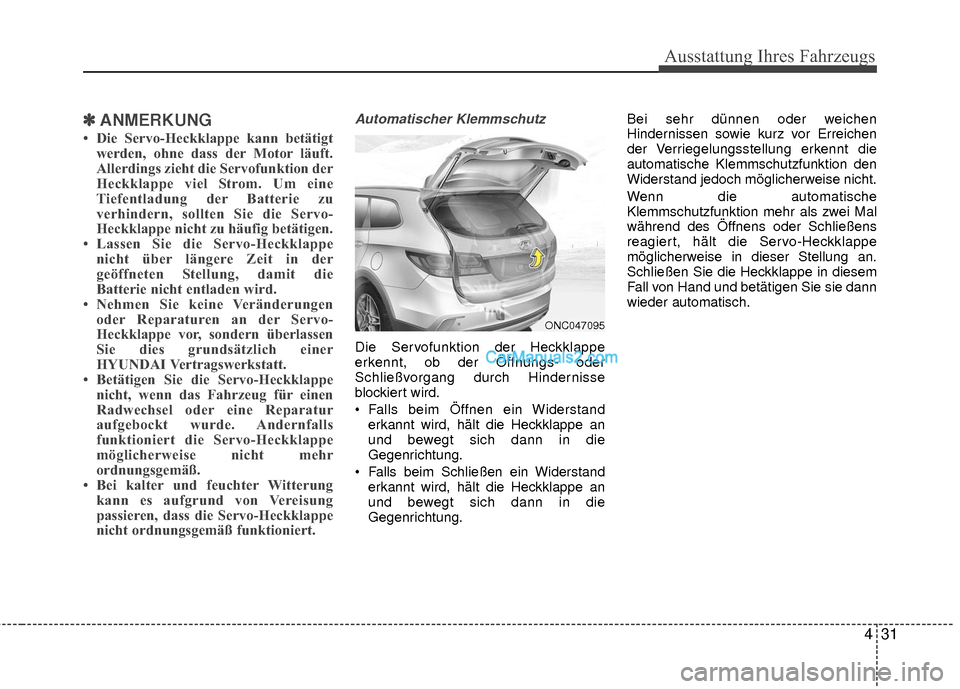

✽ANMERKUNG
• Die Servo-Heckklappe kann betätigt
werden, ohne dass der Motor läuft.
Allerdings zieht die Servofunktion der
Heckklappe viel Strom. Um eine
Tiefentladung der Batterie zu
verhindern, sollten Sie die Servo-
Heckklappe nicht zu häufig betätigen.
• Lassen Sie die Servo-Heckklappe nicht über längere Zeit in der
geöffneten Stellung, damit die
Batterie nicht entladen wird.
• Nehmen Sie keine Veränderungen oder Reparaturen an der Servo-
Heckklappe vor, sondern überlassen
Sie dies grundsätzlich einer
HYUNDAI Vertragswerkstatt.
• Betätigen Sie die Servo-Heckklappe nicht, wenn das Fahrzeug für einen
Radwechsel oder eine Reparatur
aufgebockt wurde. Andernfalls
funktioniert die Servo-Heckklappe
möglicherweise nicht mehr
ordnungsgemäß.
• Bei kalter und feuchter Witterung kann es aufgrund von Vereisung
passieren, dass die Servo-Heckklappe
nicht ordnungsgemäß funktioniert.
Automatischer Klemmschutz
Die Servofunktion der Heckklappe
erkennt, ob der Öffnungs- oder
Schließvorgang durch Hindernisse
blockiert wird.
Falls beim Öffnen ein Widerstand
erkannt wird, hält die Heckklappe an
und bewegt sich dann in die
Gegenrichtung.
Falls beim Schließen ein Widerstand erkannt wird, hält die Heckklappe an
und bewegt sich dann in die
Gegenrichtung. Bei sehr dünnen oder weichen
Hindernissen sowie kurz vor Erreichen
der Verriegelungsstellung erkennt die
automatische Klemmschutzfunktion den
Widerstand jedoch möglicherweise nicht.
Wenn die automatische
Klemmschutzfunktion mehr als zwei Mal
während des Öffnens oder Schließens
reagiert, hält die Servo-Heckklappe
möglicherweise in dieser Stellung an.
Schließen Sie die Heckklappe in diesem
Fall von Hand und betätigen Sie sie dann
wieder automatisch.
ONC047095
