2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

741

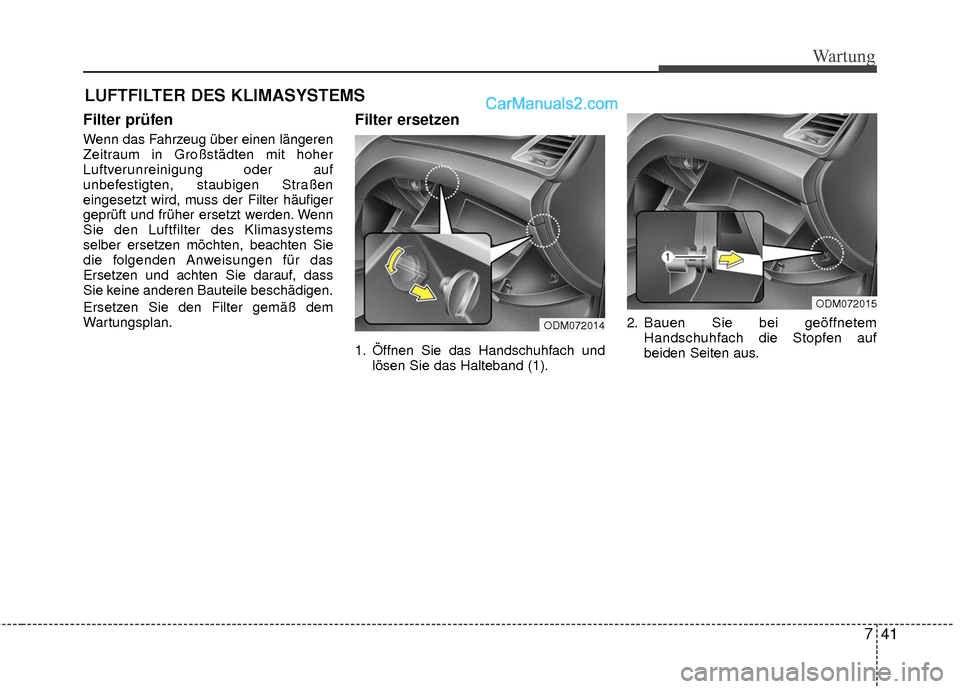

Wartung
Filter prüfen
Wenn das Fahrzeug über einen längeren
Zeitraum in Großstädten mit hoher
Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter häufiger
geprüft und früher ersetzt werden. Wenn
Sie den Luftfilter des Klimasystems
selber ersetzen möchten, beachten Sie
die folgenden Anweisungen für das
Ersetzen und achten Sie darauf, dass
Sie keine anderen Bauteile beschädigen.
Ersetzen Sie den Filter gemäß dem
Wartungsplan.
Filter ersetzen
1. Öffnen Sie das Handschuhfach undlösen Sie das Halteband (1). 2. Bauen Sie bei geöffnetem
Handschuhfach die Stopfen auf
beiden Seiten aus.
LUFTFILTER DES KLIMASYSTEMS
ODM072014
ODM072015

Wartung
42
7
3. Entnehmen Sie den Luftfilterkasten
der Klimaregelung, während Sie auf
die Verriegelung an der rechten Seite
der Abdeckung drücken. 4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der umgekehrten Reihenfolge des
Ausbaus ein.
✽ ✽ANMERKUNG
Installieren Sie den neuen Luftfilter der
Klimaregelung so, dass das Pfeilsymbol
(
↓ ↓ ) nach unten zeigt.
Andernfalls wird die Wirkung der
Klimaregelung möglicherweise
beeinträchtigt und es entstehen
Geräusche.
OHG075041ODM072016

743
Wartung

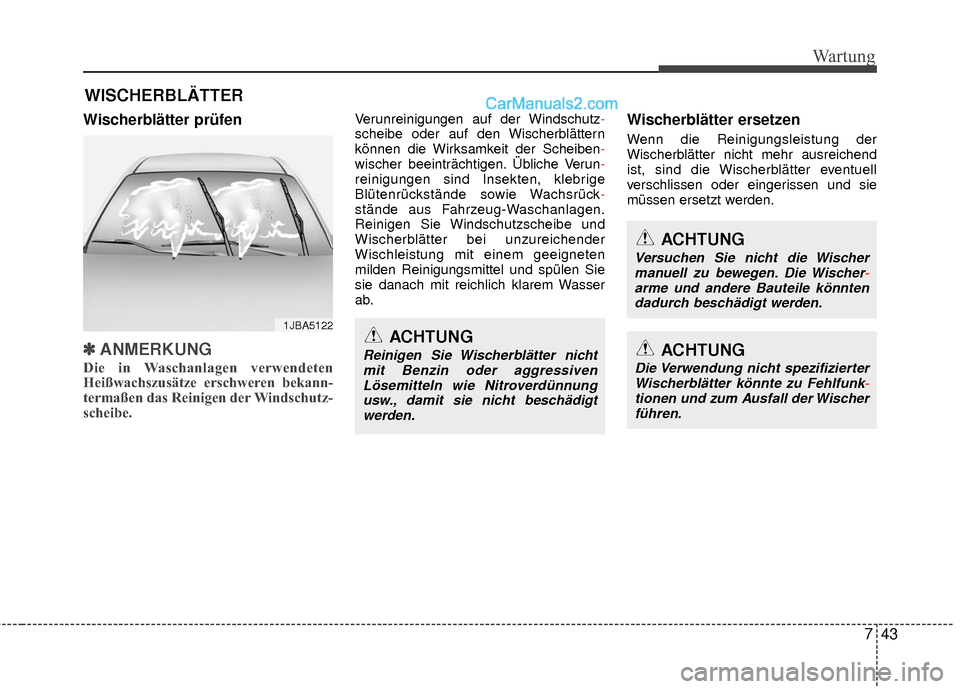

WISCHERBLÄTTER
Wischerblätter prüfen
✽
✽ANMERKUNG
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren bekann-
termaßen das Reinigen der Windschutz-
scheibe.
Verunreinigungen auf der Windschutz-
scheibe oder auf den Wischerblättern
können die Wirksamkeit der Scheiben-
wischer beeinträchtigen. Übliche Verun-
reinigungen sind Insekten, klebrige
Blütenrückstände sowie Wachsrück -
stände aus Fahrzeug-Waschanlagen.
Reinigen Sie Windschutzscheibe und
Wischerblätter bei unzureichender
Wischleistung mit einem geeigneten
milden Reinigungsmittel und spülen Sie
sie danach mit reichlich klarem Wasser
ab.Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausreichend
ist, sind die Wischerblätter eventuell
verschlissen oder eingerissen und sie
müssen ersetzt werden.
1JBA5122ACHTUNG
Reinigen Sie Wischerblätter nicht mit Benzin oder aggressivenLösemitteln wie Nitroverdünnungusw., damit sie nicht beschädigtwerden.ACHTUNG
Die Verwendung nicht spezifizierterWischerblätter könnte zu Fehlfunk -
tionen und zum Ausfall der Wischer führen.
ACHTUNG
Versuchen Sie nicht die Wischermanuell zu bewegen. Die Wischer -
arme und andere Bauteile könnten dadur
ch beschädigt werden.

Wartung
44
7

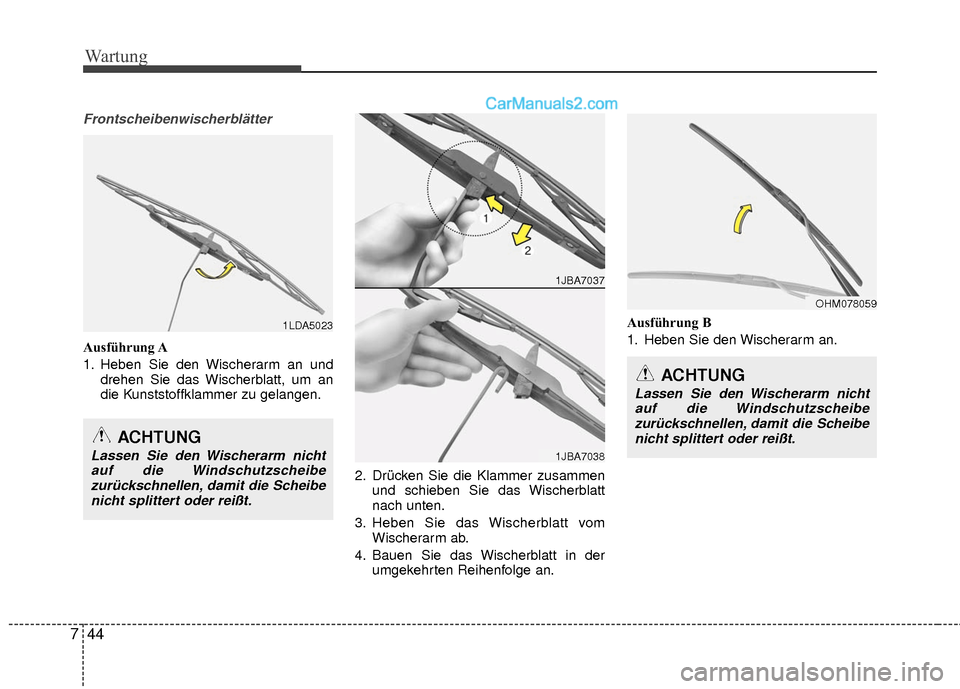

Frontscheibenwischerblätter
Ausführung A
1. Heben Sie den Wischerarm an und
drehen Sie das Wischerblatt, um an
die Kunststoffklammer zu gelangen.
2. Drücken Sie die Klammer zusammenund schieben Sie das Wischerblatt
nach unten.
3. Heben Sie das Wischerblatt vom Wischerarm ab.
4. Bauen Sie das Wischerblatt in der umgekehrten Reihenfolge an. Ausführung B
1. Heben Sie den Wischerarm an.
1LDA5023
ACHTUNG
Lassen Sie den Wischerarm nicht
auf die Windschutzscheibe zurückschnellen, damit die Scheibenicht splittert oder reißt.
1JBA7037
1JBA7038
OHM078059
ACHTUNG
Lassen Sie den Wischerarm nichtauf die Windschutzscheibezurückschnellen, damit die Scheibe nicht splittert oder reißt.

745
Wartung

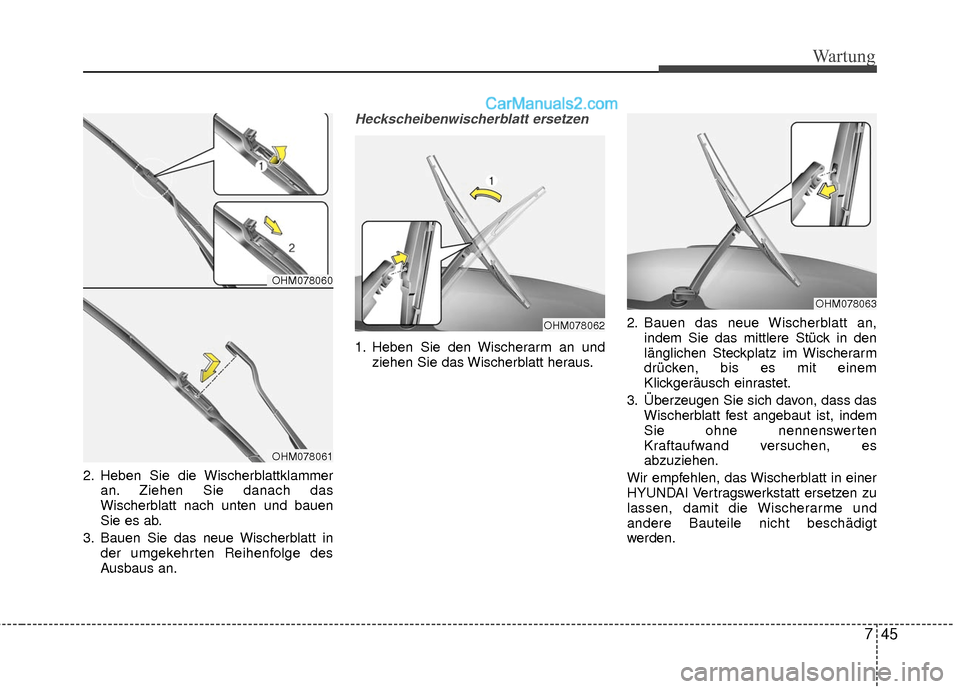

2. Heben Sie die Wischerblattklammeran. Ziehen Sie danach das
Wischerblatt nach unten und bauen
Sie es ab.
3. Bauen Sie das neue Wischerblatt in der umgekehrten Reihenfolge des
Ausbaus an.
Heckscheibenwischerblatt ersetzen
1. Heben Sie den Wischerarm an undziehen Sie das Wischerblatt heraus. 2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in den
länglichen Steckplatz im Wischerarm
drücken, bis es mit einem
Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass das Wischerblatt fest angebaut ist, indem
Sie ohne nennenswerten
Kraftaufwand versuchen, es
abzuziehen.
Wir empfehlen, das Wischerblatt in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen, damit die Wischerarme und
andere Bauteile nicht beschädigt
werden.
OHM078060
OHM078061
OHM078062
OHM078063

Wartung
46
7

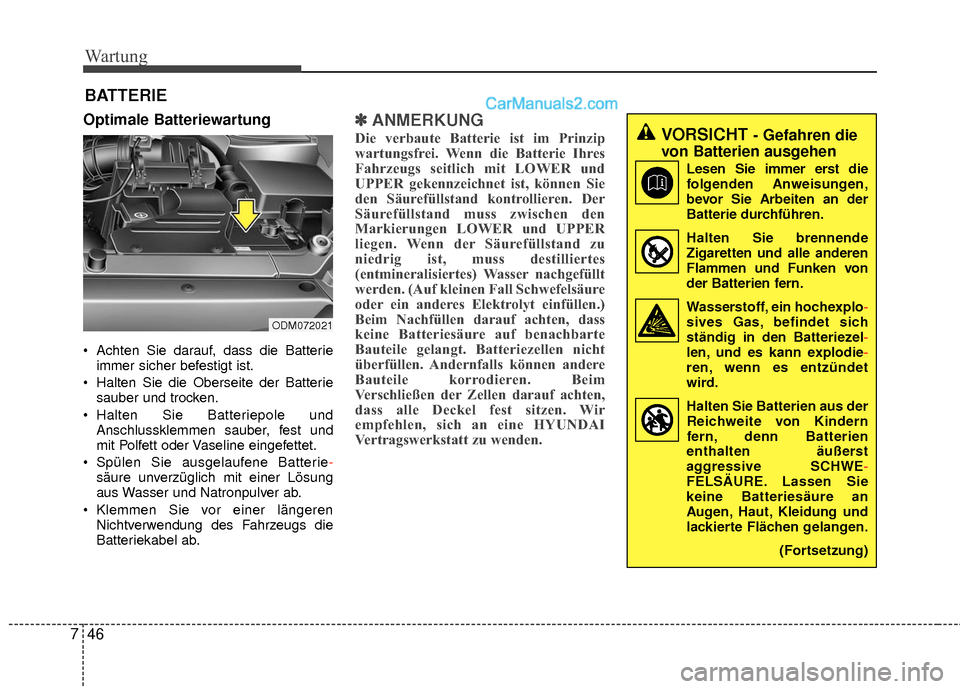

BATTERIE
Optimale Batteriewartung
Achten Sie darauf, dass die Batterie
immer sicher befestigt ist.
Halten Sie die Oberseite der Batterie sauber und trocken.
Halten Sie Batteriepole und Anschlussklemmen sauber, fest und
mit Polfett oder Vaseline eingefettet.
Spülen Sie ausgelaufene Batterie -
säure unverzüglich mit einer Lösung
aus Wasser und Natronpulver ab.
Klemmen Sie vor einer längeren Nichtverwendung des Fahrzeugs die
Batteriekabel ab.
✽ ✽ ANMERKUNG
Die verbaute Batterie ist im Prinzip
wartungsfrei. Wenn die Batterie Ihres
Fahrzeugs seitlich mit LOWER und
UPPER gekennzeichnet ist, können Sie
den Säurefüllstand kontrollieren. Der
Säurefüllstand muss zwischen den
Markierungen LOWER und UPPER
liegen. Wenn der Säurefüllstand zu
niedrig ist, muss destilliertes
(entmineralisiertes) Wasser nachgefüllt
werden. (Auf kleinen Fall Schwefelsäure
oder ein anderes Elektrolyt einfüllen.)
Beim Nachfüllen darauf achten, dass
keine Batteriesäure auf benachbarte
Bauteile gelangt. Batteriezellen nicht
überfüllen. Andernfalls können andere
Bauteile korrodieren. Beim
Verschließen der Zellen darauf achten,
dass alle Deckel fest sitzen. Wir
empfehlen, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.VORSICHT - Gefahren die
von Batterien ausgehen
Lesen Sie immer erst die
folgenden Anweisungen, bevor Sie Arbeiten an der
Batterie durchführen.
Halten Sie brennende Zigaretten und alle anderen
Flammen und Funken von
der Batterien fern.
Wasserstoff, ein hochexplo- sives Gas, befindet sich
ständig in den Batteriez
el-
len, und es kann explodie -
ren, wenn es entzündet
wir
d.
Halten Sie Batterien aus der Reichweite von Kindern
fern, denn Batterien
enthalten äußerst
aggressive SCHWE -
FELSÄURE. Lassen Sie
keine Batteriesäure an
A

ugen, Haut, Kleidung und
lackierte Flächen gelangen.
(Fortsetzung)
ODM072021

747
Wartung

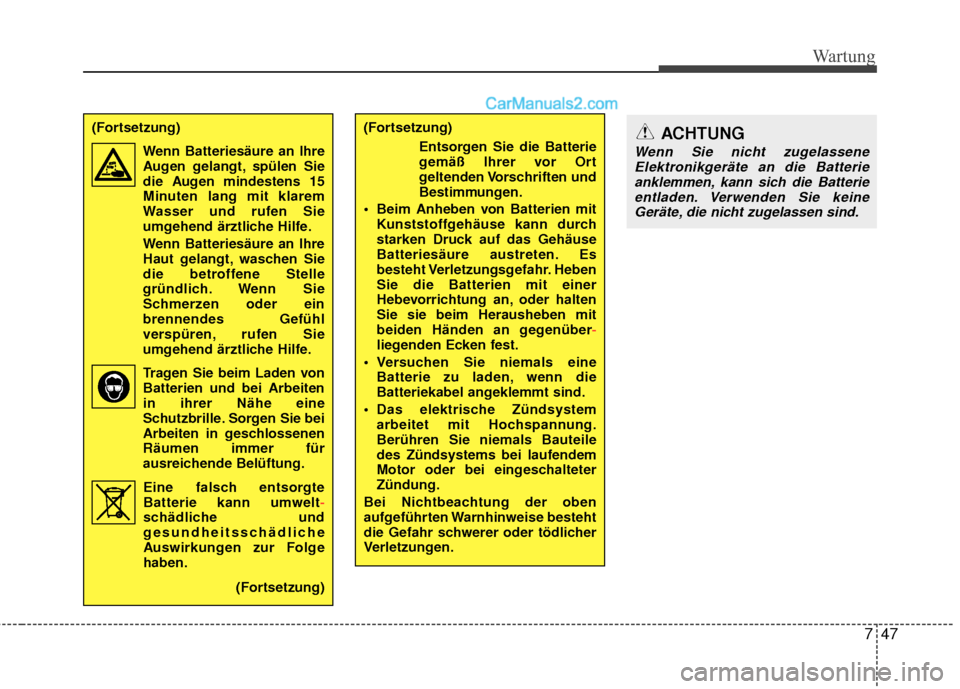

(Fortsetzung)Entsorgen Sie die Batterie
gemäß Ihrer vor Ort
geltenden Vorschriften und
Bestimmungen.
Beim Anheben von Batterien mit Kunststoffgehäuse kann durch
starken Druck auf das Gehäuse
Batteriesäure austreten. Es
besteht Verletzungsgefahr. Heben
Sie die Batterien mit einer
Hebevorrichtung an, oder halten
Sie sie beim Herausheben mit
beiden Händen an gegenüber -
liegenden Ecken fest.


Versuchen Sie niemals eine
Batterie zu laden, wenn die
Batteriekabel angeklemmt sind.
Das elektrische Zündsystem arbeitet mit Hochspannung.
Berühren Sie niemals Bauteile
des Zündsystems bei laufendem
Motor oder bei eingeschalteter
Zündung.
Bei Nichtbeachtung der oben
aufgeführten Warnhinweise besteht
die Gefahr schwerer oder tödlicher
Verletzungen.
ACHTUNG
Wenn Sie nicht zugelassene Elektronikgeräte an die Batterie anklemmen, kann sich die Batterieentladen. Verwenden Sie keineGeräte, die nicht zugelassen sind.
(Fortsetzung)
Wenn Batteriesäure an IhreAugen gelangt, spülen Sie
die Augen mindestens 15
Minuten lang mit klarem
Wasser und rufen Sie
umgehend ärztliche Hilfe.
Wenn Batteriesäure an Ihre Haut gelangt, waschen Sie
die betroffene Stelle
gründlich. Wenn Sie
Schmerzen oder ein
brennendes Gefühl
verspüren, rufen Sie
umgehend ärztliche Hilfe.
Tragen Sie beim Laden von Batterien und bei Arbeiten
in ihrer Nähe eine
Schutzbrille. Sorgen Sie bei
Arbeiten in geschlossenen
Räumen immer für
ausreichende Belüftung.
Eine falsch entsorgteBatterie kann umwelt -
schädliche und
g
esundheitsschädliche
Auswirkungen zur Folge
haben.
(Fortsetzung)

Wartung
48
7

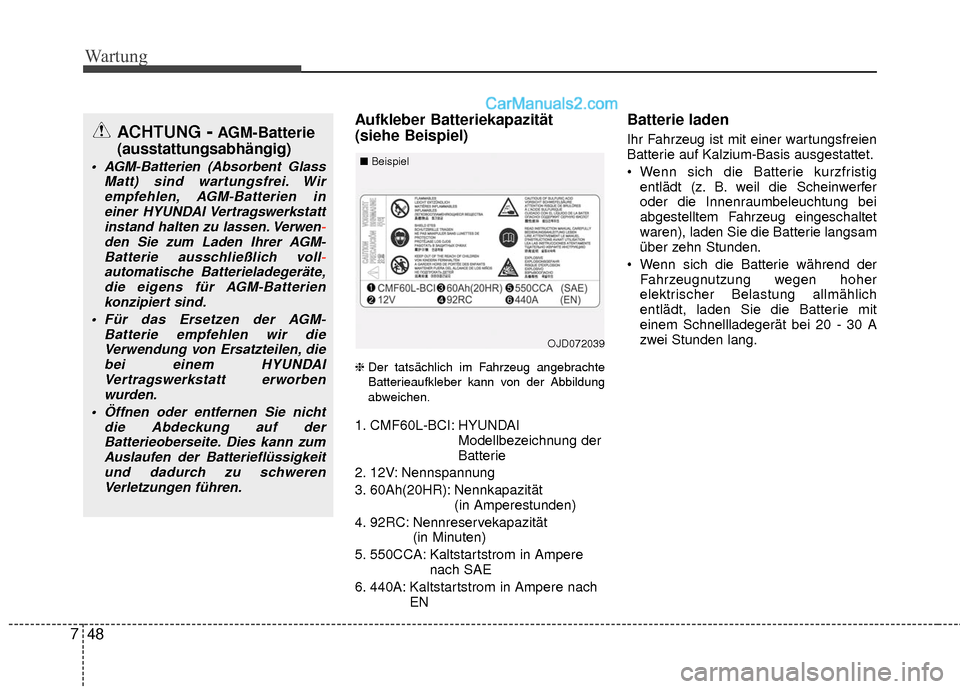

Aufkleber Batteriekapazität
(siehe Beispiel)
❈ Der tatsächlich im Fahrzeug angebrachte
Batterieaufkleber kann von der Abbildung
abweichen.
1. CMF60L-BCI: HYUNDAI
Modellbezeichnung der
Batterie
2. 12V: Nennspannung
3. 60Ah(20HR): Nennkapazität (in Amperestunden)
4. 92RC: Nennreservekapazität (in Minuten)
5. 550CCA: Kaltstartstrom in Ampere nach SAE
6. 440A: Kaltstartstrom in Ampere nach EN
Batterie laden
Ihr Fahrzeug ist mit einer wartungsfreien
Batterie auf Kalzium-Basis ausgestattet.
Wenn sich die Batterie kurzfristigentlädt (z. B. weil die Scheinwerfer
oder die Innenraumbeleuchtung bei
abgestelltem Fahrzeug eingeschaltet
waren), laden Sie die Batterie langsam
über zehn Stunden.
Wenn sich die Batterie während der Fahrzeugnutzung wegen hoher
elektrischer Belastung allmählich
entlädt, laden Sie die Batterie mit
einem Schnellladegerät bei 20 - 30 A
zwei Stunden lang.
OJD072039
■
Beispiel
ACHTUNG-AGM-Batterie
(ausstattungsabhängig)
AGM-Batterien (Absorbent Glass
Matt) sind wartungsfrei. Wirempfehlen, AGM-Batterien ineiner HYUNDAI Vertragswerkstattinstand halten zu lassen. Verwen -
den Sie zum Laden Ihrer AGM- Batterie aussc
hließlich voll-
automatische Batterieladegeräte, die eig
ens für AGM-Batterien
konzipiert sind.
Für das Ersetzen der AGM- Batterie empfehlen wir dieVerwendung von Ersatzteilen, diebei einem HYUNDAIVertragswerkstatt erworbenwurden.
Öffnen oder entfernen Sie nicht die Abdeckung auf derBatterieoberseite. Dies kann zumAuslaufen der Batterieflüssigkeitund dadurch zu schwerenVerletzungen führen.
