2017 Hyundai Grand Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
32
4

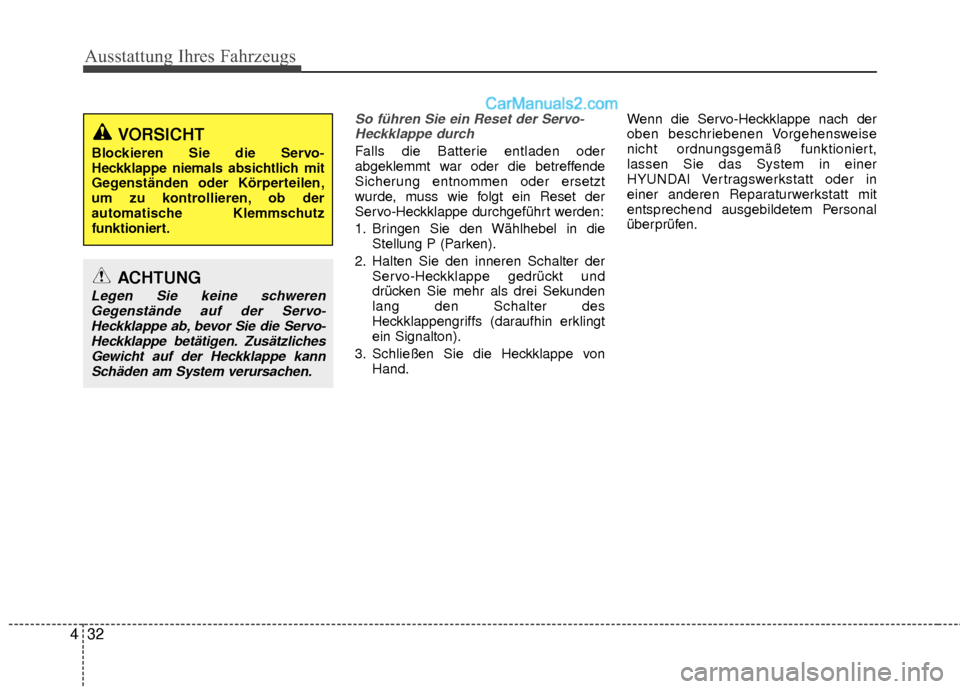

So führen Sie ein Reset der Servo-
Heckklappe durch
Falls die Batterie entladen oder
abgeklemmt war oder die betreffende
Sicherung entnommen oder ersetzt
wurde, muss wie folgt ein Reset der
Servo-Heckklappe durchgeführt werden:
1. Bringen Sie den Wählhebel in die Stellung P (Parken).
2. Halten Sie den inneren Schalter der Servo-Heckklappe gedrückt und
drücken Sie mehr als drei Sekunden
lang den Schalter des
Heckklappengriffs (daraufhin erklingt
ein Signalton).
3. Schließen Sie die Heckklappe von Hand. Wenn die Servo-Heckklappe nach der
oben beschriebenen Vorgehensweise
nicht ordnungsgemäß funktioniert,
lassen Sie das System in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt mit
entsprechend ausgebildetem Personal
überprüfen.
VORSICHT
Blockieren Sie die Servo-
Heckklappe niemals absichtlich mit
Gegenständen oder Körperteilen,
um zu kontrollieren, ob der
automatische Klemmschutz
funktioniert.
ACHTUNG
Legen Sie keine schweren
Gegenstände auf der Servo-Heckklappe ab, bevor Sie die Servo-Heckklappe betätigen. ZusätzlichesGewicht auf der Heckklappe kannSchäden am System verursachen.

433
Ausstattung Ihres Fahrzeugs
✽
✽ANMERKUNG
Wenn die Servo-Heckklappe nicht
ordnungsgemäß funktioniert,
überprüfen Sie zunächst die folgenden
Punkte. Kontrollieren Sie, ob sich der
Schalt-/Wählhebel in der folgenden
Stellung befindet:
Leerlauf (Fahrzeuge mit Schaltgetriebe)
P (Parken) (Fahrzeuge mit
Automatikgetriebe)

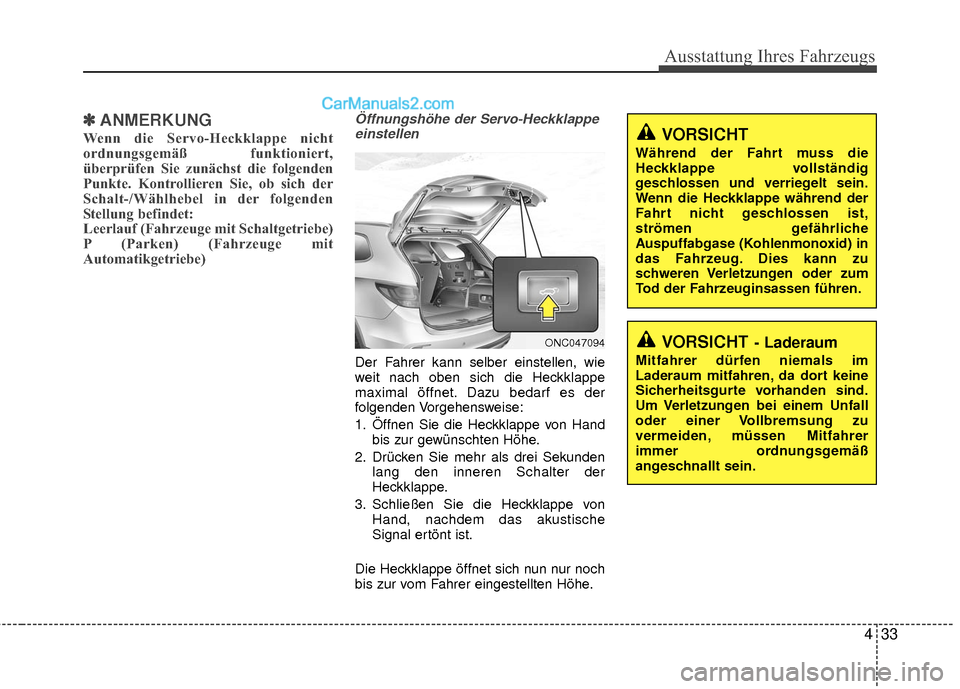

Öffnungshöhe der Servo-Heckklappe
einstellen
Der Fahrer kann selber einstellen, wie
weit nach oben sich die Heckklappe
maximal öffnet. Dazu bedarf es der
folgenden Vorgehensweise:
1. Öffnen Sie die Heckklappe von Hand bis zur gewünschten Höhe.
2. Drücken Sie mehr als drei Sekunden lang den inneren Schalter der
Heckklappe.
3. Schließen Sie die Heckklappe von Hand, nachdem das akustische
Signal ertönt ist.
Die Heckklappe öffnet sich nun nur noch
bis zur vom Fahrer eingestellten Höhe.
VORSICHT
Während der Fahrt muss die
Heckklappe vollständig
geschlossen und verriegelt sein.
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist,
strömen gefährliche
Auspuffabgase (Kohlenmonoxid) in
das Fahrzeug. Dies kann zu
schweren Verletzungen oder zum
Tod der Fahrzeuginsassen führen.
VORSICHT- Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer
immer ordnungsgemäß
angeschnallt sein.
ONC047094

Ausstattung Ihres Fahrzeugs
34
4

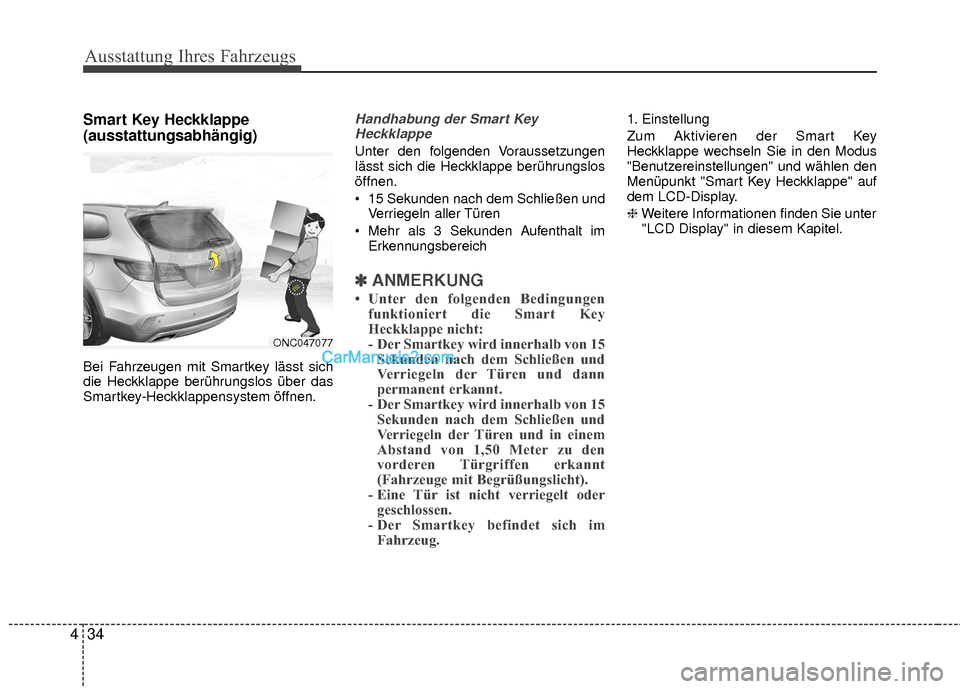

Smart Key Heckklappe
(ausstattungsabhängig)
Bei Fahrzeugen mit Smartkey lässt sich
die Heckklappe berührungslos über das
Smartkey-Heckklappensystem öffnen.
Handhabung der Smart Key
Heckklappe
Unter den folgenden Voraussetzungen
lässt sich die Heckklappe berührungslos
öffnen.
15 Sekunden nach dem Schließen und Verriegeln aller Türen
Mehr als 3 Sekunden Aufenthalt im Erkennungsbereich
✽ ✽ ANMERKUNG
• Unter den folgenden Bedingungen
funktioniert die Smart Key
Heckklappe nicht:
- Der Smartkey wird innerhalb von 15Sekunden nach dem Schließen und
Verriegeln der Türen und dann
permanent erkannt.
- Der Smartkey wird innerhalb von 15 Sekunden nach dem Schließen und
Verriegeln der Türen und in einem
Abstand von 1,50 Meter zu den
vorderen Türgriffen erkannt
(Fahrzeuge mit Begrüßungslicht).
- Eine Tür ist nicht verriegelt oder geschlossen.
- Der Smartkey befindet sich im Fahrzeug.
1. Einstellung
Zum Aktivieren der Smart Key
Heckklappe wechseln Sie in den Modus
"Benutzereinstellungen" und wählen den
Menüpunkt "Smart Key Heckklappe" auf
dem LCD-Display.
❈ Weitere Informationen finden Sie unter
"LCD Display" in diesem Kapitel.
ONC047077

435
Ausstattung Ihres Fahrzeugs

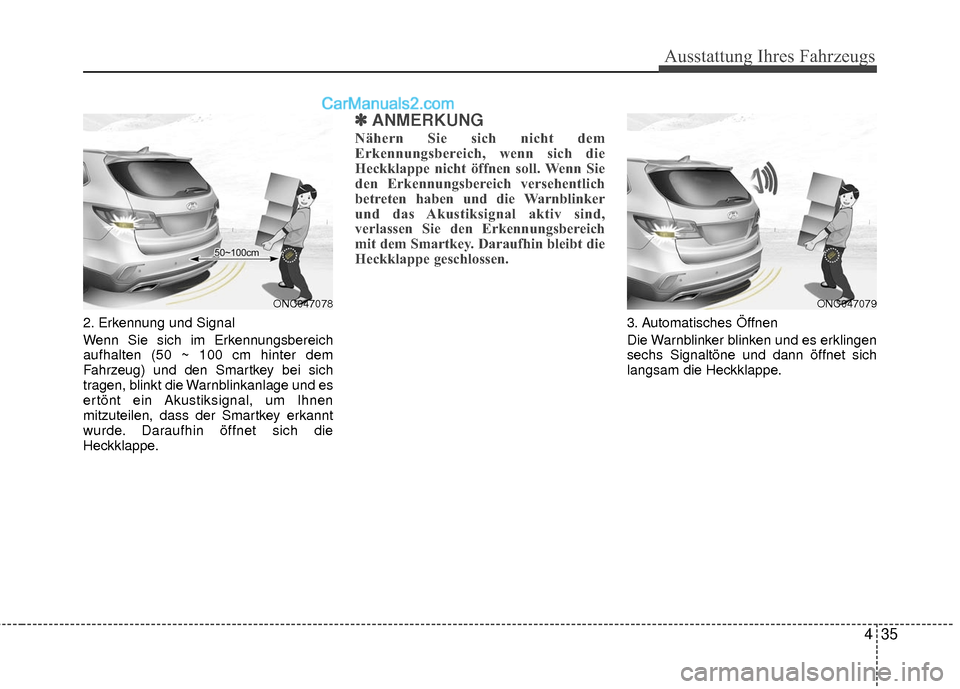

2. Erkennung und Signal
Wenn Sie sich im Erkennungsbereich
aufhalten (50 ~ 100 cm hinter dem
Fahrzeug) und den Smartkey bei sich
tragen, blinkt die Warnblinkanlage und es
ertönt ein Akustiksignal, um Ihnen
mitzuteilen, dass der Smartkey erkannt
wurde. Daraufhin öffnet sich die
Heckklappe.
✽ ✽ANMERKUNG
Nähern Sie sich nicht dem
Erkennungsbereich, wenn sich die
Heckklappe nicht öffnen soll. Wenn Sie
den Erkennungsbereich versehentlich
betreten haben und die Warnblinker
und das Akustiksignal aktiv sind,
verlassen Sie den Erkennungsbereich
mit dem Smartkey. Daraufhin bleibt die
Heckklappe geschlossen.
3. Automatisches Öffnen
Die Warnblinker blinken und es erklingen
sechs Signaltöne und dann öffnet sich
langsam die Heckklappe.
ONC047078ONC047079

Ausstattung Ihres Fahrzeugs
36
4

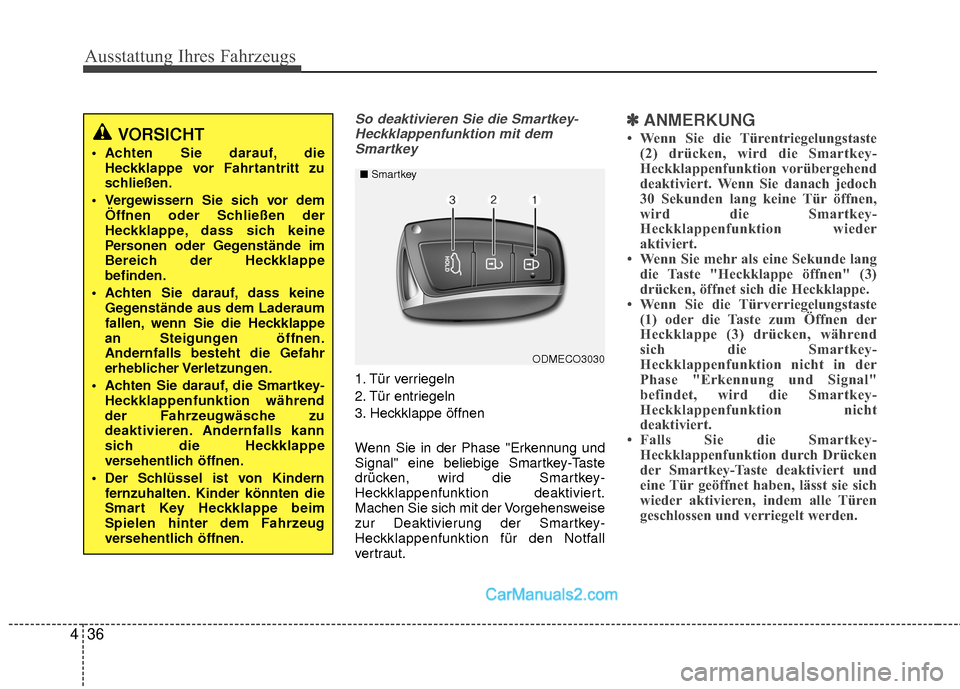

So deaktivieren Sie die Smartkey-
Heckklappenfunktion mit demSmartkey
1. Tür verriegeln
2. Tür entriegeln
3. Heckklappe öffnen
Wenn Sie in der Phase "Erkennung und
Signal" eine beliebige Smartkey-Taste
drücken, wird die Smartkey-
Heckklappenfunktion deaktiviert.
Machen Sie sich mit der Vorgehensweise
zur Deaktivierung der Smartkey-
Heckklappenfunktion für den Notfall
vertraut.
✽ ✽ ANMERKUNG
• Wenn Sie die Türentriegelungstaste
(2) drücken, wird die Smartkey-
Heckklappenfunktion vorübergehend
deaktiviert. Wenn Sie danach jedoch
30 Sekunden lang keine Tür öffnen,
wird die Smartkey-
Heckklappenfunktion wieder
aktiviert.
• Wenn Sie mehr als eine Sekunde lang die Taste "Heckklappe öffnen" (3)
drücken, öffnet sich die Heckklappe.
• Wenn Sie die Türverriegelungstaste (1) oder die Taste zum Öffnen der
Heckklappe (3) drücken, während
sich die Smartkey-
Heckklappenfunktion nicht in der
Phase "Erkennung und Signal"
befindet, wird die Smartkey-
Heckklappenfunktion nicht
deaktiviert.
• Falls Sie die Smartkey- Heckklappenfunktion durch Drücken
der Smartkey-Taste deaktiviert und
eine Tür geöffnet haben, lässt sie sich
wieder aktivieren, indem alle Türen
geschlossen und verriegelt werden.VORSICHT
Achten Sie darauf, die
Heckklappe vor Fahrtantritt zu
schließen.
Vergewissern Sie sich vor dem Öffnen oder Schließen der
Heckklappe, dass sich keine
Personen oder Gegenstände im
Bereich der Heckklappe
befinden.
Achten Sie darauf, dass keine Gegenstände aus dem Laderaum
fallen, wenn Sie die Heckklappe
an Steigungen öffnen.
Andernfalls besteht die Gefahr
erheblicher Verletzungen.
Achten Sie darauf, die Smartkey- Heckklappenfunktion während
der Fahrzeugwäsche zu
deaktivieren. Andernfalls kann
sich die Heckklappe
versehentlich öffnen.
Der Schlüssel ist von Kindern fernzuhalten. Kinder könnten die
Smart Key Heckklappe beim
Spielen hinter dem Fahrzeug
versehentlich öffnen.
ODMECO3030
■
Smartkey

437
Ausstattung Ihres Fahrzeugs
Erkennungsbereich
Die Smart Key Heckklappe reagiert miteiner Begrüßung, wenn der Smartkey
im Abstand von 50-100 cm zur
Heckklappe erkannt wird.
Die Begrüßung hört sofort auf, wenn der Smartkey den Erkennungsbereich
in der Phase "Erkennung und Signal"
verlässt.
✽ ✽ ANMERKUNG
• Unter den folgenden Bedingungen ist
die Smart Key Heckklappe ohne
Funktion:
- Der Smartkey befindet sich in derNähe eines Radio- oder
Flughafensenders, der die
ordnungsgemäße Funktion des
Transmitters stört.
- Der Smartkey befindet sich in der Nähe eines Funksprechgeräts oder
Mobiltelefons.
- In der Nähe Ihres Fahrzeugs wird der Smartkey eines anderen
Fahrzeugs betätigt.
• Unter den folgenden Umständen kann sich der Erkennungsbereich
verkleinern oder vergrößern:
- Das Fahrzeug ist wegen einesReifenwechsels oder einer
Reparatur auf einer Seite
aufgebockt.
- Das Fahrzeug steht auf sehr abschüssigem oder unbefestigtem
Untergrund etc.
Heckklappen-Notentriegelung
Ihr Fahrzeug ist mit einem Hebel für die
Notentriegelung der Heckklappe
ausgerüstet.
Wenn jemand versehentlich im
Laderaum eingeschlossen wird, lässt
sich die Heckklappe wie folgt öffnen:
1. Entfernen Sie die Blende.
2. Drücken Sie den Entriegelungshebel
nach rechts.
3. Stoßen Sie die Heckklappe auf.
ODM044510KONC046096

Ausstattung Ihres Fahrzeugs
38
4

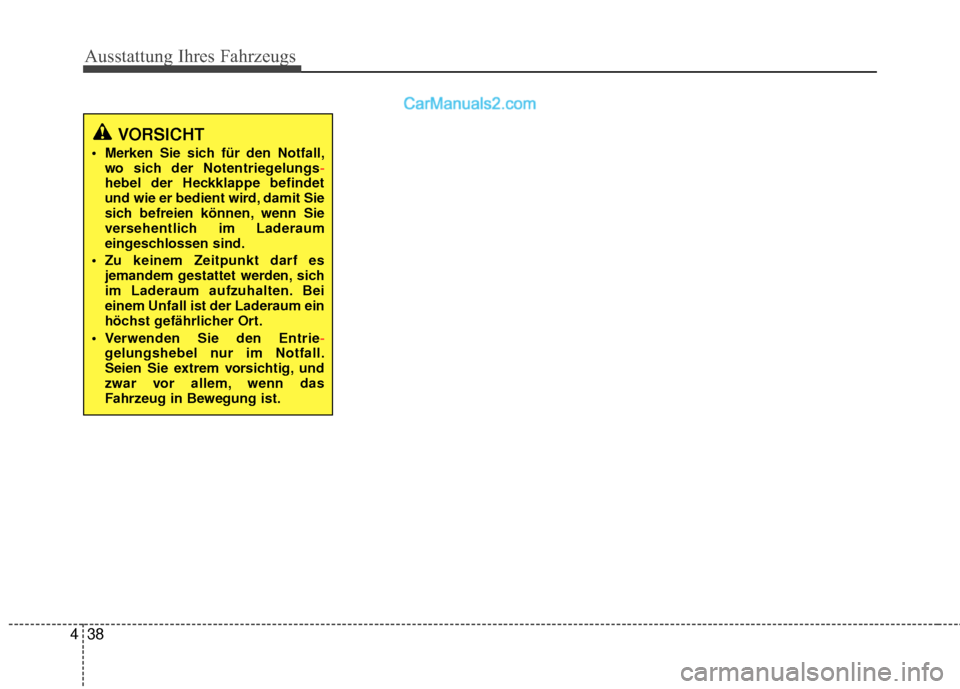

VORSICHT
Merken Sie sich für den Notfall,
wo sich der Notentriegelungs -
hebel der Heckklappe befindet
und wie er bedient wir
d, damit Sie
sich befreien können, wenn Sie
versehentlich im Laderaum
eingeschlossen sind.
Zu keinem Zeitpunkt darf es jemandem gestattet werden, sich
im Laderaum aufzuhalten. Bei
einem Unfall ist der Laderaum ein
höchst gefährlicher Ort.
Verwenden Sie den Entrie -
gelungshebel nur im Notfall.
Seien Sie e
xtrem vorsichtig, und
zwar vor allem, wenn das
Fahrzeug in Bewegung ist.

439
Ausstattung Ihres Fahrzeugs

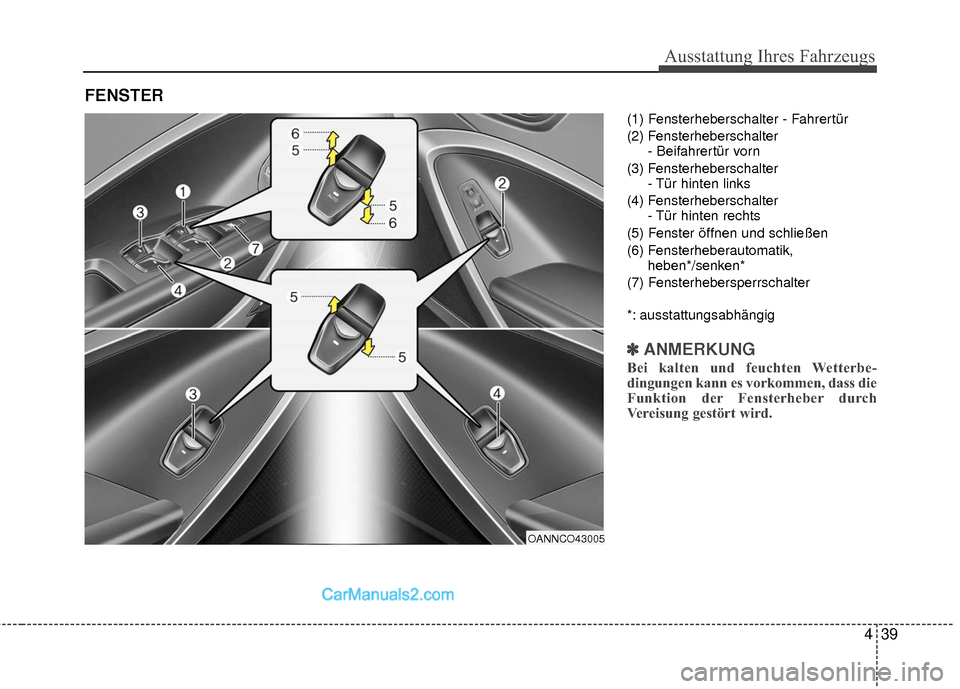

(1) Fensterheberschalter - Fahrertür
(2) Fensterheberschalter- Beifahrertür vorn
(3) Fensterheberschalter - Tür hinten links
(4) Fensterheberschalter - Tür hinten rechts
(5) Fenster öffnen und schließen
(6) Fensterheberautomatik, heben*/senken*
(7) Fensterhebersperrschalter
*: ausstattungsabhängig
✽ ✽ ANMERKUNG
Bei kalten und feuchten Wetterbe-
dingungen kann es vorkommen, dass die
Funktion der Fensterheber durch
Vereisung gestört wird.
FENSTER
OANNCO43005
