2019 Hyundai Santa Fe Manuel du propriétaire (in French)

7-22
Entretien

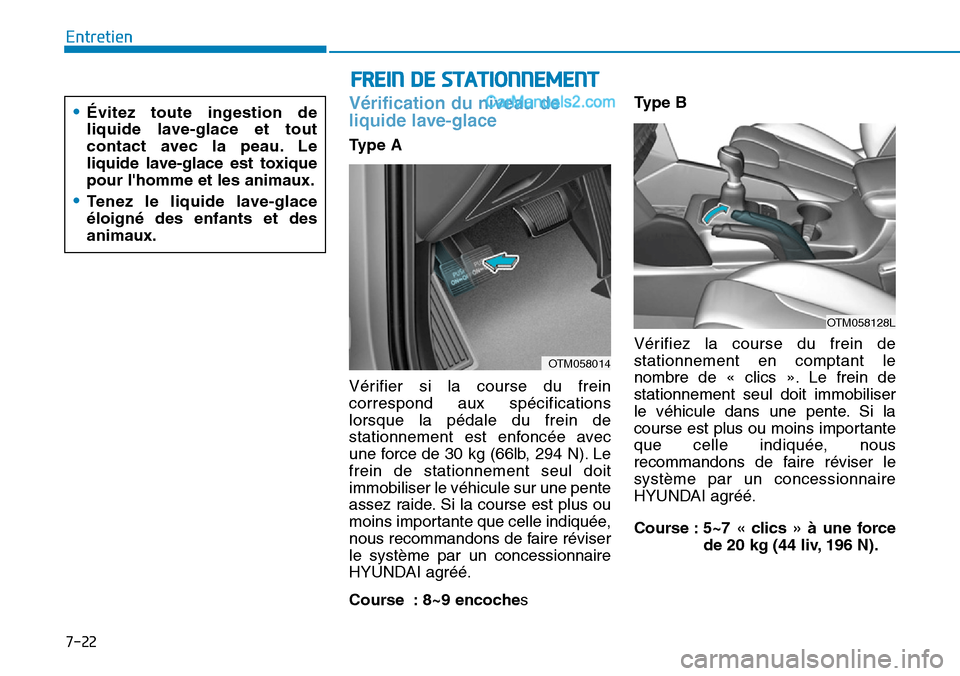

Vérification du niveau de
liquide lave-glace
Type A
Vérifier si la course du frein
correspond aux spécifications
lorsque la pédale du frein de
stationnement est enfoncée avec
une force de 30 kg (66lb, 294 N). Le
frein de stationnement seul doit
immobiliser le véhicule sur une pente
assez raide. Si la course est plus ou
moins importante que celle indiquée,
nous recommandons de faire réviser
le système par un concessionnaire
HYUNDAI agréé.
Course : 8~9 encochesType B
Vérifiez la course du frein de
stationnement en comptant le
nombre de « clics ». Le frein de
stationnement seul doit immobiliser
le véhicule dans une pente. Si la
course est plus ou moins importante
que celle indiquée, nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.
Course : 5~7 « clics » à une force
de 20 kg (44 liv, 196 N).
•Évitez toute ingestion de
liquide lave-glace et tout
contact avec la peau. Le
liquide lave-glace est toxique
pour l'homme et les animaux.
•Tenez le liquide lave-glace
éloigné des enfants et des
animaux.
FREIN DE STATIONNEMENT
OTM058128L
OTM058014

7-23
7
Entretien

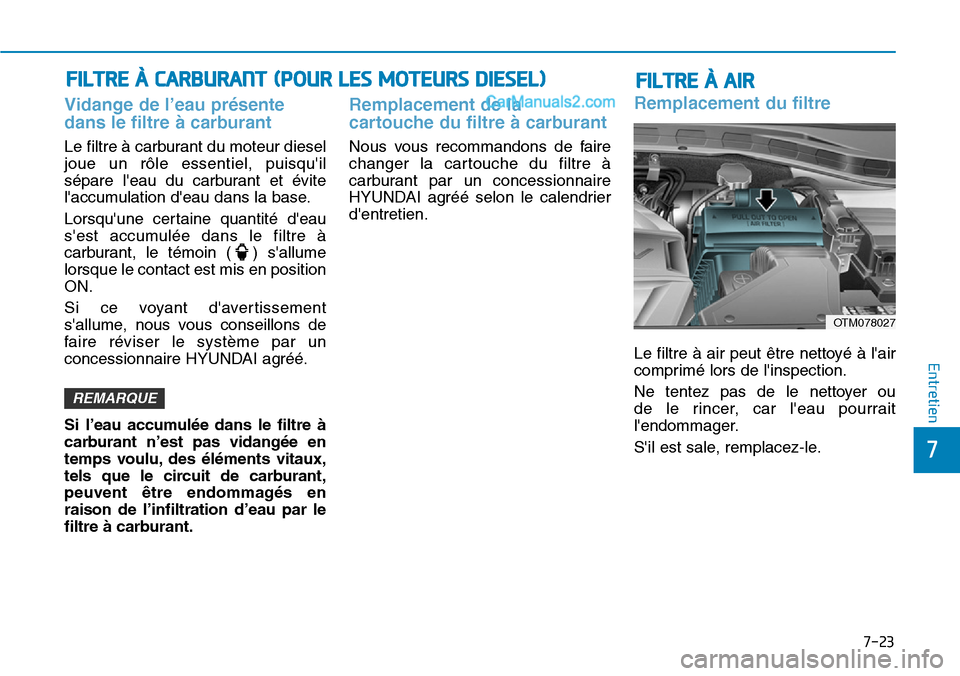

Vidange de l’eau présente
dans le filtre à carburant
Le filtre à carburant du moteur diesel
joue un rôle essentiel, puisqu'il
sépare l'eau du carburant et évite
l'accumulation d'eau dans la base.
Lorsqu'une certaine quantité d'eau
s'est accumulée dans le filtre à
carburant, le témoin ( ) s'allume
lorsque le contact est mis en position
ON.
Si ce voyant d'avertissement
s'allume, nous vous conseillons de
faire réviser le système par un
concessionnaire HYUNDAI agréé.
Si l’eau accumulée dans le filtre à
carburant n’est pas vidangée en
temps voulu, des éléments vitaux,
tels que le circuit de carburant,
peuvent être endommagés en
raison de l’infiltration d’eau par le
filtre à carburant.
Remplacement de la
cartouche du filtre à carburant
Nous vous recommandons de faire
changer la cartouche du filtre à
carburant par un concessionnaire
HYUNDAI agréé selon le calendrier
d'entretien.
Remplacement du filtre
Le filtre à air peut être nettoyé à l'air
comprimé lors de l'inspection.
Ne tentez pas de le nettoyer ou
de le rincer, car l'eau pourrait
l'endommager.
S'il est sale, remplacez-le.
REMARQUE
FILTRE À AIR FILTRE À CARBURANT (POUR LES MOTEURS DIESEL)
OTM078027

7-24
Entretien

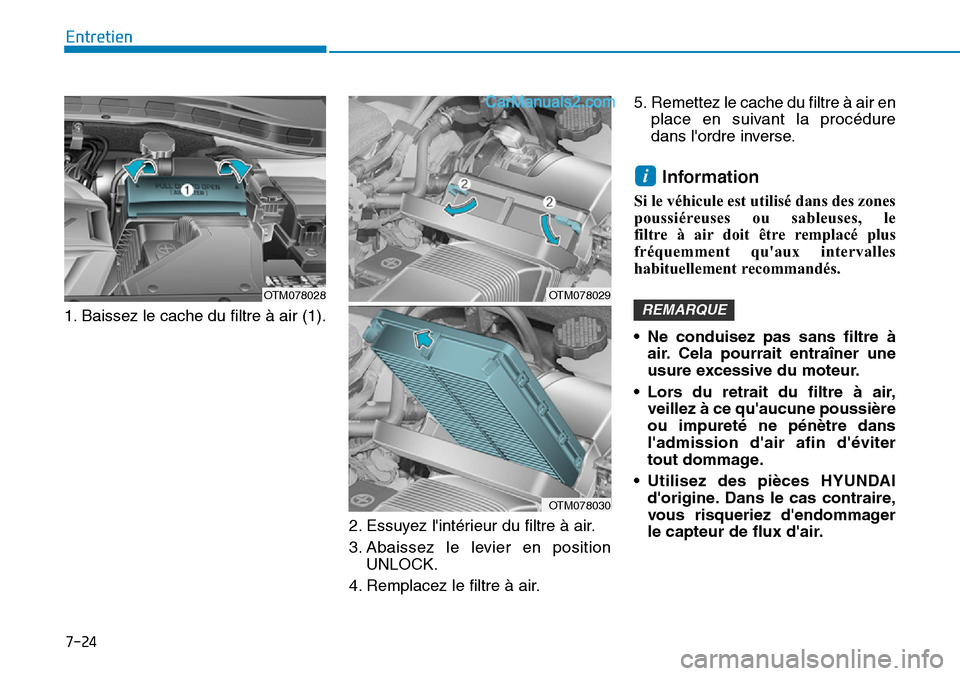

1. Baissez le cache du filtre à air (1).
2. Essuyez l'intérieur du filtre à air.
3. Abaissez le levier en position
UNLOCK.
4. Remplacez le filtre à air.5. Remettez le cache du filtre à air en
place en suivant la procédure
dans l'ordre inverse.
Information
Si le véhicule est utilisé dans des zones
poussiéreuses ou sableuses, le
filtre à air doit être remplacé plus
fréquemment qu'aux intervalles
habituellement recommandés.
• Ne conduisez pas sans filtre à
air. Cela pourrait entraîner une
usure excessive du moteur.
• Lors du retrait du filtre à air,
veillez à ce qu'aucune poussière
ou impureté ne pénètre dans
l'admission d'air afin d'éviter
tout dommage.
• Utilisez des pièces HYUNDAI
d'origine. Dans le cas contraire,
vous risqueriez d'endommager
le capteur de flux d'air.
REMARQUE
i
OTM078028OTM078029
OTM078030

7-25
7
Entretien

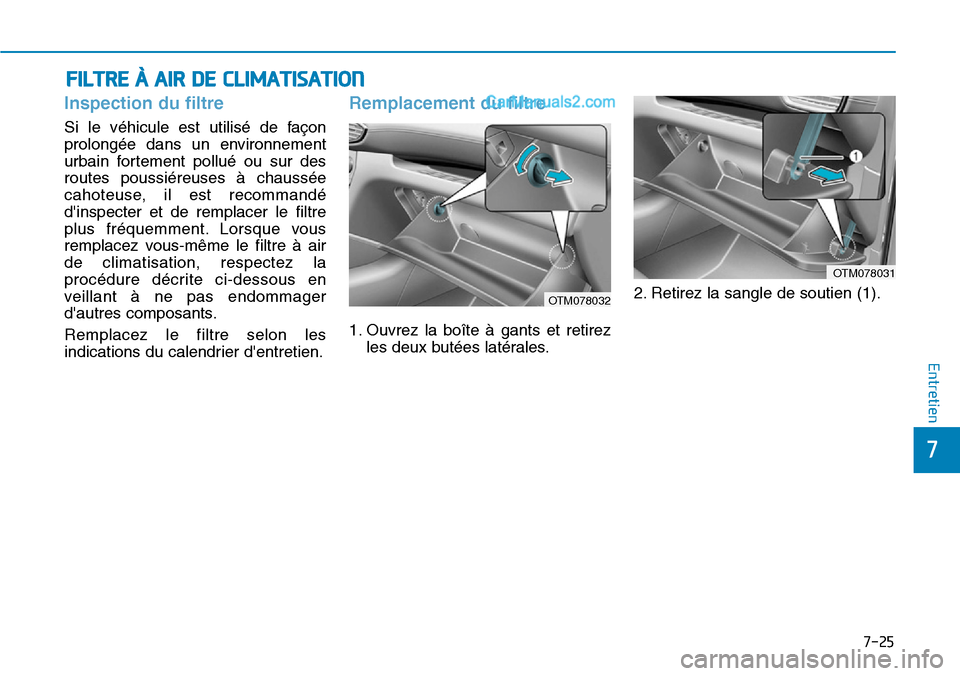

Inspection du filtre
Si le véhicule est utilisé de façon
prolongée dans un environnement
urbain fortement pollué ou sur des
routes poussiéreuses à chaussée
cahoteuse, il est recommandé
d'inspecter et de remplacer le filtre
plus fréquemment. Lorsque vous
remplacez vous-même le filtre à air
de climatisation, respectez la
procédure décrite ci-dessous en
veillant à ne pas endommager
d'autres composants.
Remplacez le filtre selon les
indications du calendrier d'entretien.
Remplacement du filtre
1. Ouvrez la boîte à gants et retirez
les deux butées latérales.2. Retirez la sangle de soutien (1).
FILTRE À AIR DE CLIMATISATION
OTM078032
OTM078031

7-26
Entretien

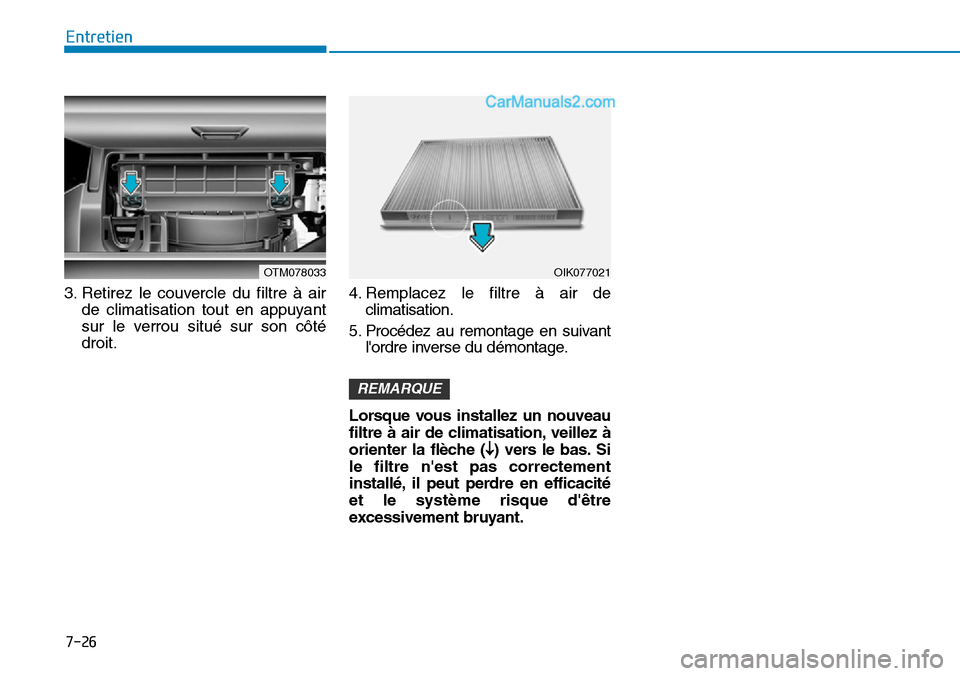

3. Retirez le couvercle du filtre à air
de climatisation tout en appuyant
sur le verrou situé sur son côté
droit.4. Remplacez le filtre à air de
climatisation.
5. Procédez au remontage en suivant
l'ordre inverse du démontage.
Lorsque vous installez un nouveau
filtre à air de climatisation, veillez à
orienter la flèche (
↓) vers le bas. Si
le filtre n'est pas correctement
install

7-27
7
Entretien

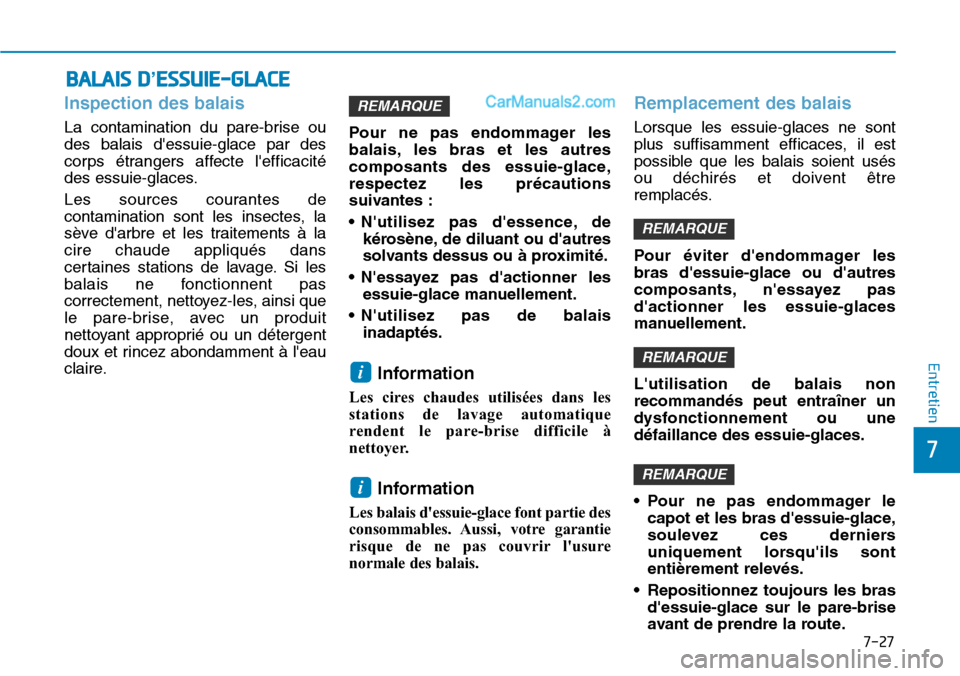

Inspection des balais
La contamination du pare-brise ou
des balais d'essuie-glace par des
corps étrangers affecte l'efficacité
des essuie-glaces.
Les sources courantes de
contamination sont les insectes, la
sève d'arbre et les traitements à la
cire chaude appliqués dans
certaines stations de lavage. Si les
balais ne fonctionnent pas
correctement, nettoyez-les, ainsi que
le pare-brise, avec un produit
nettoyant approprié ou un détergent
doux et rincez abondamment à l'eau
claire.Pour ne pas endommager les
balais, les bras et les autres
composants des essuie-glace,
respectez les précautions
suivantes :
• N'utilisez pas d'essence, de
kérosène, de diluant ou d'autres
solvants dessus ou à proximité.
• N'essayez pas d'actionner les
essuie-glace manuellement.
• N'utilisez pas de balais
inadaptés.
Information
Les cires chaudes utilisées dans les
stations de lavage automatique
rendent le pare-brise difficile à
nettoyer.
Information
Les balais d'essuie-glace font partie des
consommables. Aussi, votre garantie
risque de ne pas couvrir l'usure
normale des balais.
Remplacement des balais
Lorsque les essuie-glaces ne sont
plus suffisamment efficaces, il est
possible que les balais soient usés
ou déchirés et doivent être
remplacés.
Pour éviter d'endommager les
bras d'essuie-glace ou d'autres
composants, n'essayez pas
d'actionner les essuie-glaces
manuellement.
L'utilisation de balais non
recommandés peut entraîner un
dysfonctionnement ou une
défaillance des essuie-glaces.
• Pour ne pas endommager le
capot et les bras d'essuie-glace,
soulevez ces derniers
uniquement lorsqu'ils sont
entièrement relevés.
• Repositionnez toujours les bras
d'essuie-glace sur le pare-brise
avant de prendre la route.
REMARQUE
REMARQUE
REMARQUE
i
i
REMARQUE
BALAIS D

7-28
Entretien

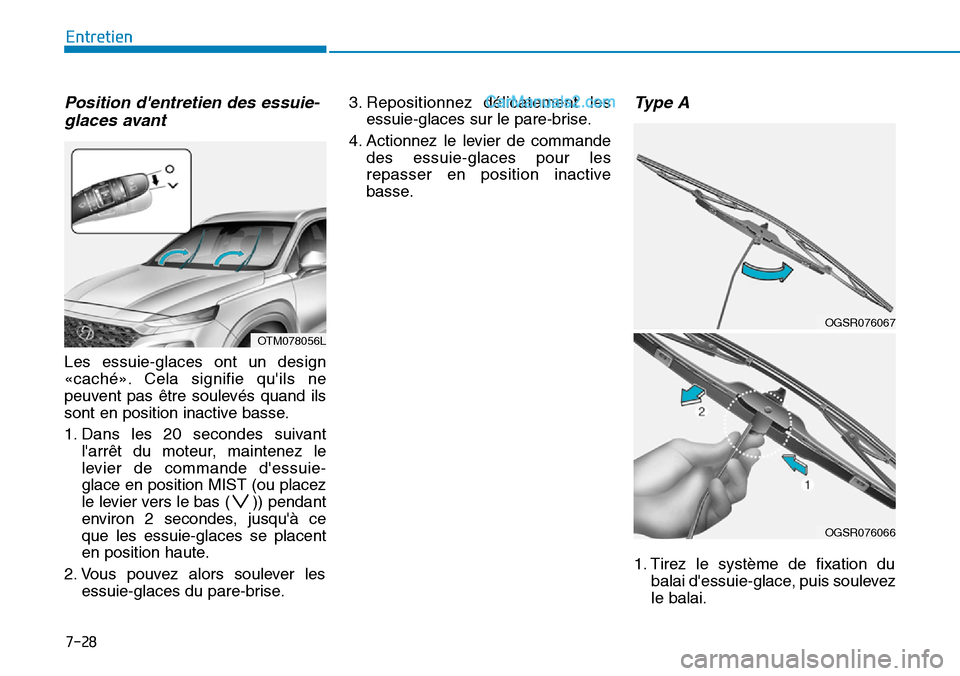

Position d'entretien des essuie-
glaces avant
Les essuie-glaces ont un design
«caché». Cela signifie qu'ils ne
peuvent pas être soulevés quand ils
sont en position inactive basse.
1. Dans les 20 secondes suivant
l'arrêt du moteur, maintenez le
levier de commande d'essuie-
glace en position MIST (ou placez
le levier vers le bas ( )) pendant
environ 2 secondes, jusqu'à ce
que les essuie-glaces se placent
en position haute.
2. Vous pouvez alors soulever les
essuie-glaces du pare-brise.3. Repositionnez délicatement les
essuie-glaces sur le pare-brise.
4. Actionnez le levier de commande
des essuie-glaces pour les
repasser en position inactive
basse.
Type A
1. Tirez le système de fixation du
balai d'essuie-glace, puis soulevez
le balai.
OGSR076067
OGSR076066
OTM078056L

7-29
7
Entretien

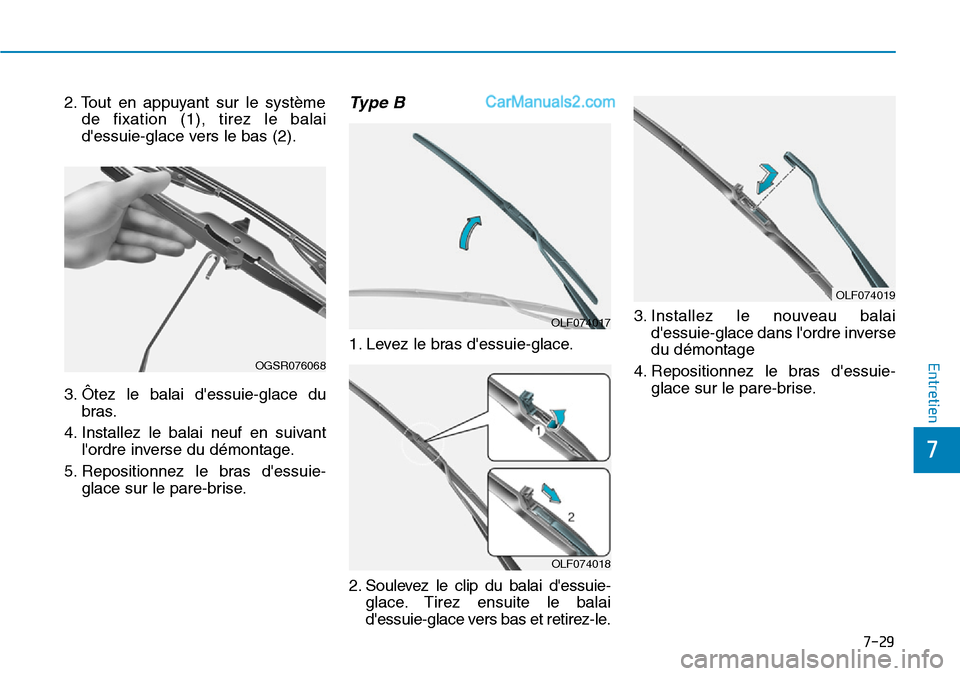

2. Tout en appuyant sur le système
de fixation (1), tirez le balai
d'essuie-glace vers le bas (2).
3. Ôtez le balai d'essuie-glace du
bras.
4. Installez le balai neuf en suivant
l'ordre inverse du démontage.
5. Repositionnez le bras d'essuie-
glace sur le pare-brise.Type B
1. Levez le bras d'essuie-glace.
2. Soulevez le clip du balai d'essuie-
glace. Tirez ensuite le balai
d'essuie-glace vers bas et retirez-le.3. Installez le nouveau balai
d'essuie-glace dans l'ordre inverse
du démontage
4. Repositionnez le bras d'essuie-
glace sur le pare-brise.
OGSR076068
OLF074017
OLF074018
OLF074019
