7-94
Entretien

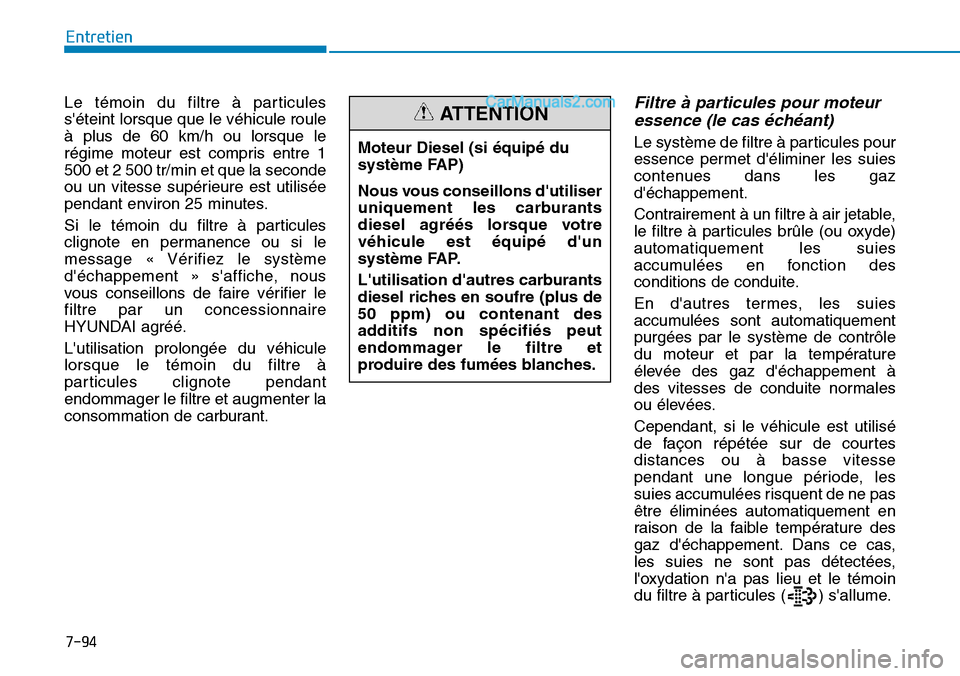

Le témoin du filtre à particules
s'éteint lorsque que le véhicule roule
à plus de 60 km/h ou lorsque le
régime moteur est compris entre 1
500 et 2 500 tr/min et que la seconde
ou un vitesse supérieure est utilisée
pendant environ 25 minutes.
Si le témoin du filtre à particules
clignote en permanence ou si le
message « Vérifiez le système
d'échappement » s'affiche, nous
vous conseillons de faire vérifier le
filtre par un concessionnaire
HYUNDAI agréé.
L'utilisation prolongée du véhicule
lorsque le témoin du filtre à
particules clignote pendant
endommager le filtre et augmenter la
consommation de carburant.
Filtre à particules pour moteur
essence (le cas échéant)
Le système de filtre à particules pour
essence permet d'éliminer les suies
contenues dans les gaz
d'échappement.
Contrairement à un filtre à air jetable,
le filtre à particules brûle (ou oxyde)
automatiquement les suies
accumulées en fonction des
conditions de conduite.
En d'autres termes, les suies
accumulées sont automatiquement
purgées par le système de contrôle
du moteur et par la température
élevée des gaz d'échappement à
des vitesses de conduite normales
ou élevées.
Cependant, si le véhicule est utilisé
de façon répétée sur de courtes
distances ou à basse vitesse
pendant une longue période, les
suies accumulées risquent de ne pas
être éliminées automatiquement en
raison de la faible température des
gaz d'échappement. Dans ce cas,
les suies ne sont pas détectées,
l'oxydation n'a pas lieu et le témoin
du filtre à particules ( ) s'allume.Moteur Diesel (si équipé du
système FAP)
Nous vous conseillons d'utiliser
uniquement les carburants
diesel agréés lorsque votre
véhicule est équipé d'un
système FAP.
L'utilisation d'autres carburants
diesel riches en soufre (plus de
50 ppm) ou contenant des
additifs non spécifiés peut
endommager le filtre et
produire des fumées blanches.
ATTENTION

7-95
7
Entretien

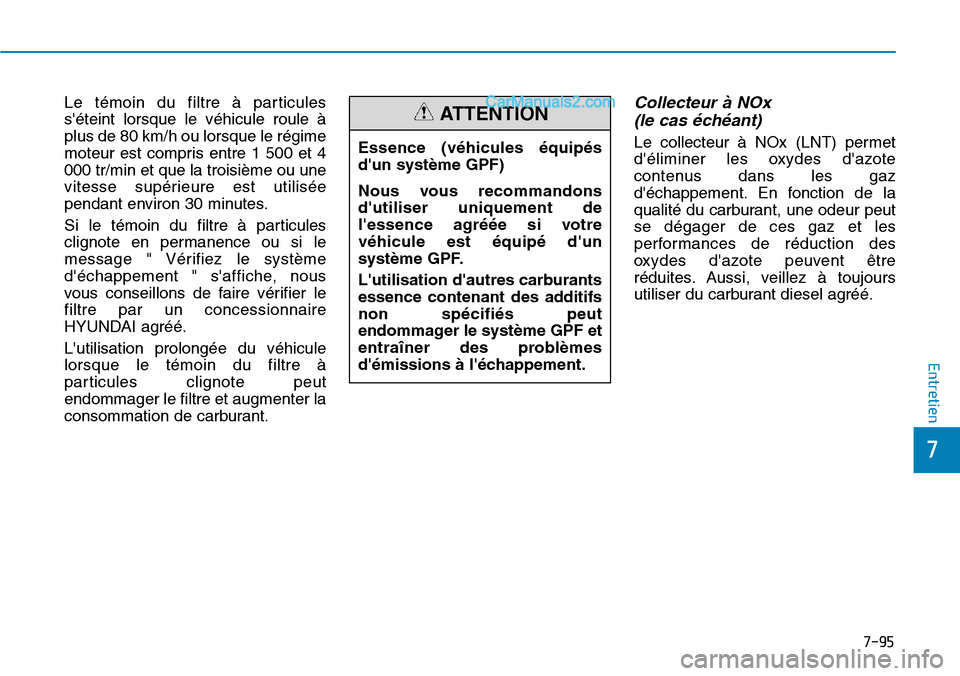

Le témoin du filtre à particules
s'éteint lorsque le véhicule roule à
plus de 80 km/h ou lorsque le régime
moteur est compris entre 1 500 et 4
000 tr/min et que la troisième ou une
vitesse supérieure est utilisée
pendant environ 30 minutes.
Si le témoin du filtre à particules
clignote en permanence ou si le
message " Vérifiez le système
d'échappement " s'affiche, nous
vous conseillons de faire vérifier le
filtre par un concessionnaire
HYUNDAI agréé.
L'utilisation prolongée du véhicule
lorsque le témoin du filtre à
particules clignote peut
endommager le filtre et augmenter la
consommation de carburant.Collecteur à NOx
(le cas échéant)
Le collecteur à NOx (LNT) permet
d'éliminer les oxydes d'azote
contenus dans les gaz
d'échappement. En fonction de la
qualité du carburant, une odeur peut
se dégager de ces gaz et les
performances de réduction des
oxydes d'azote peuvent être
réduites. Aussi, veillez à toujours
utiliser du carburant diesel agréé. Essence (véhicules équipés
d'un système GPF)
Nous vous recommandons
d'utiliser uniquement de
l'essence agréée si votre
véhicule est équipé d'un
système GPF.
L'utilisation d'autres carburants
essence contenant des additifs
non spécifiés peut
endommager le système GPF et
entraîner des problèmes
d'émissions à l'échappement.
ATTENTION

7-96
Entretien

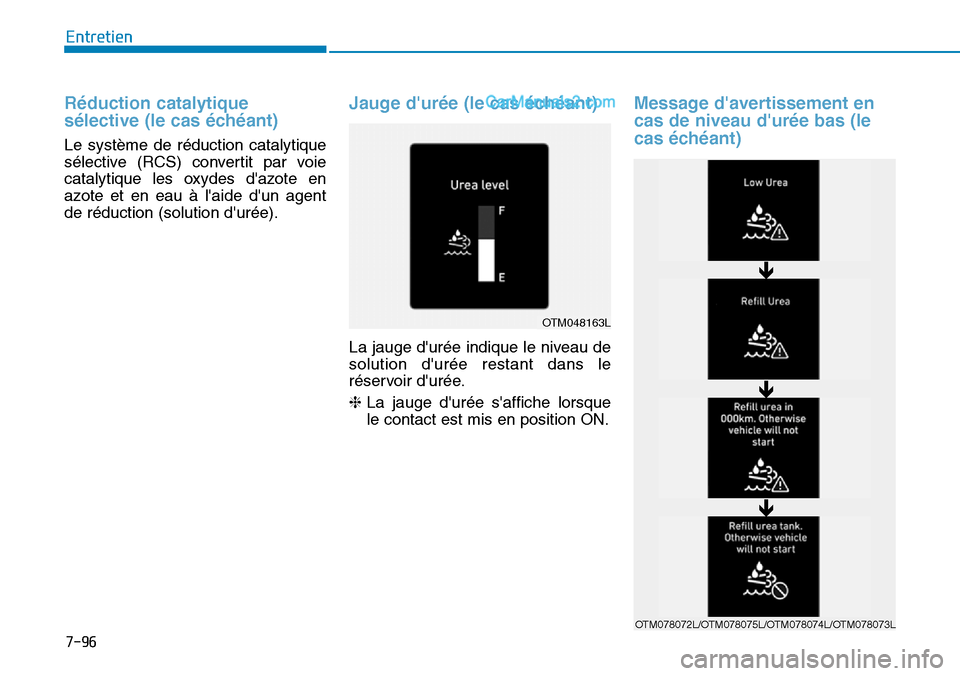

Réduction catalytique
sélective (le cas échéant)
Le système de réduction catalytique
sélective (RCS) convertit par voie
catalytique les oxydes d'azote en
azote et en eau à l'aide d'un agent
de réduction (solution d'urée).
Jauge d'urée (le cas échéant)
La jauge d'urée indique le niveau de
solution d'urée restant dans le
réservoir d'urée.
❈La jauge d'urée s'affiche lorsque
le contact est mis en position ON.
Message d'avertissement en
cas de niveau d'urée bas (le
cas échéant)
OTM048163L
OTM078072L/OTM078075L/OTM078074L/OTM078073L


7-97
7
Entretien

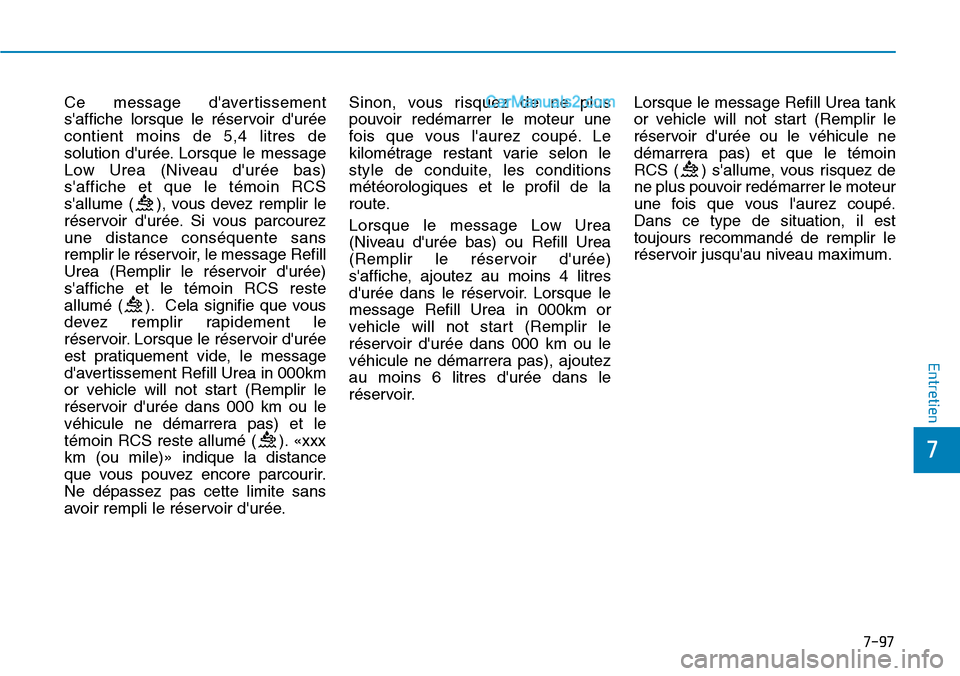

Ce message d'avertissement
s'affiche lorsque le réservoir d'urée
contient moins de 5,4 litres de
solution d'urée. Lorsque le message
Low Urea (Niveau d'urée bas)
s'affiche et que le témoin RCS
s'allume ( ), vous devez remplir le
réservoir d'urée. Si vous parcourez
une distance conséquente sans
remplir le réservoir, le message Refill
Urea (Remplir le réservoir d'urée)
s'affiche et le témoin RCS reste
allumé ( ). Cela signifie que vous
devez remplir rapidement le
réservoir. Lorsque le réservoir d'urée
est pratiquement vide, le message
d'avertissement Refill Urea in 000km
or vehicle will not start (Remplir le
réservoir d'urée dans 000 km ou le
véhicule ne démarrera pas) et le
témoin RCS reste allumé ( ). «xxx
km (ou mile)» indique la distance
que vous pouvez encore parcourir.
Ne dépassez pas cette limite sans
avoir rempli le réservoir d'urée.Sinon, vous risquez de ne plus
pouvoir redémarrer le moteur une
fois que vous l'aurez coupé. Le
kilométrage restant varie selon le
style de conduite, les conditions
météorologiques et le profil de la
route.
Lorsque le message Low Urea
(Niveau d'urée bas) ou Refill Urea
(Remplir le réservoir d'urée)
s'affiche, ajoutez au moins 4 litres
d'urée dans le réservoir. Lorsque le
message Refill Urea in 000km or
vehicle will not start (Remplir le
réservoir d'urée dans 000 km ou le
véhicule ne démarrera pas), ajoutez
au moins 6 litres d'urée dans le
réservoir.Lorsque le message Refill Urea tank
or vehicle will not start (Remplir le
réservoir d'urée ou le véhicule ne
démarrera pas) et que le témoin
RCS ( ) s'allume, vous risquez de
ne plus pouvoir redémarrer le moteur
une fois que vous l'aurez coupé.
Dans ce type de situation, il est
toujours recommandé de remplir le
réservoir jusqu'au niveau maximum.

7-98
Entretien
Lors de la détection du dysfonctionnement50 km après la détection du
dysfonctionnement
Défaillance du système d'urée
(pas d'injection de carburant)
Urée inadaptée détectée
(= urée anormale)
Consommation de solution d'urée
anormale
(= défaillance après traitement)
Dysfonctionnement du système RCS (le cas échéant)
Le débranchement de composants électriques, une urée inadaptée et d'autres facteurs peuvent entraîner un
dysfonctionnement du système RCS.
« xxx km (ou mile) » indique la distance que vous pouvez encore parcourir. Ne dépassez pas cette limite sans avoir
corrigé le problème à l'origine du dysfonctionnement. Sinon, vous risquez de ne plus pouvoir redémarrer le moteur
une fois que vous l'aurez coupé. Dans ce cas, nous vous conseillons de faire inspecter le système de votre véhicule
par un concessionnaire HYUNDAI agréé.

7-99
7
Entretien

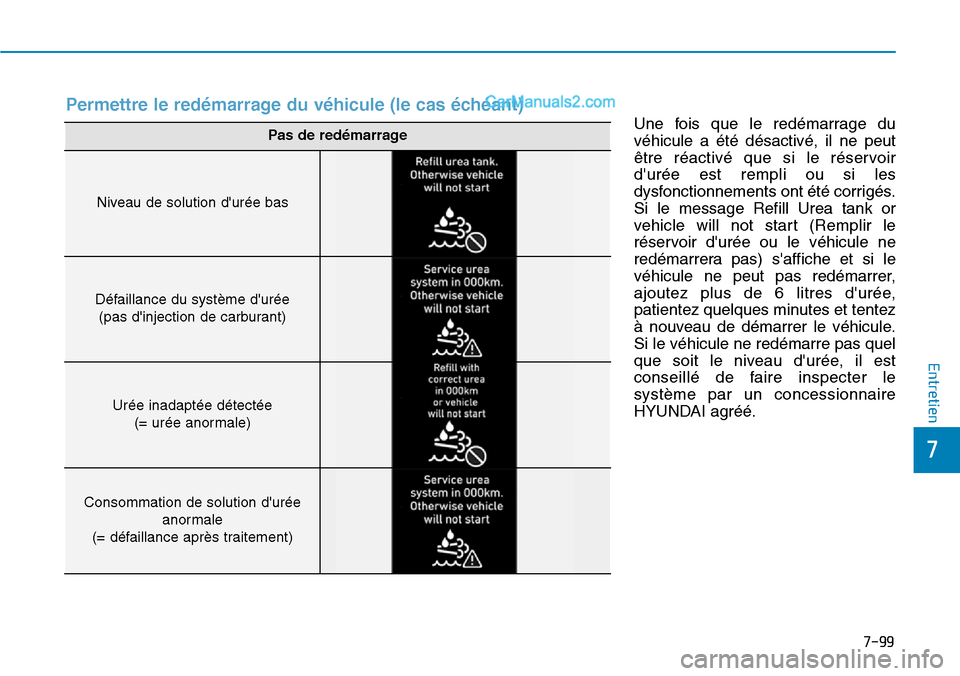

Une fois que le redémarrage du
véhicule a été désactivé, il ne peut
être réactivé que si le réservoir
d'urée est rempli ou si les
dysfonctionnements ont été corrigés.
Si le message Refill Urea tank or
vehicle will not start (Remplir le
réservoir d'urée ou le véhicule ne
redémarrera pas) s'affiche et si le
véhicule ne peut pas redémarrer,
ajoutez plus de 6 litres d'urée,
patientez quelques minutes et tentez
à nouveau de démarrer le véhicule.
Si le véhicule ne redémarre pas quel
que soit le niveau d'urée, il est
conseillé de faire inspecter le
système par un concessionnaire
HYUNDAI agréé.Pas de redémarrage
Niveau de solution d'urée bas
Défaillance du système d'urée
(pas d'injection de carburant)
Urée inadaptée détectée
(= urée anormale)
Consommation de solution d'urée
anormale
(= défaillance après traitement)
Permettre le redémarrage du véhicule (le cas échéant)

7-100
Entretien
Ajout de la solution d'urée
Pour ajouter la solution d'urée à
l'aide du tuyau de remplissage
1. Mettez le contact en position OFF.
2. Tournez le bouchon du réservoir
d'urée dans le sens antihoraire
pour l'ouvrir.
3. Introduisez complètement le tuyau
de remplissage pour ajouter une
solution d'urée conforme à la
norme ISO 22241 (plus de 5 litres
ou au-dessus du repère) dans le
réservoir.❈Lorsque le message « Remplir
réservoir d'urée ou le véhicule
ne démarrera pas » s'affiche,
ajoutez au moins 6 litres d'urée
dans le réservoir.
❈Veillez à ne pas ajouter la
solution dans le réservoir de
carburant. Cela affecterait les
performances du véhicule et
provoquerait divers
dysfonctionnements.
❈N'utilisez jamais un mélange de
solution d'urée et d'additifs ou
d'eau. Vous risqueriez
d'introduire des corps étrangers
dans le réservoir de solution
d'urée, ce qui affecterait les
performances du véhicule et
provoquerait divers
dysfonctionnements.
❈Utilisez exclusivement une
solution d'urée conforme à la
norme ISO 22241. L'utilisation
d'une solution non agréée
affecterait les performances du
véhicule et provoquerait divers
dysfonctionnements.
4. Tournez le bouchon du réservoir
d'urée dans le sens horaire pour le
fermer.
Pour ajouter de la solution
d'urée à partir du bidon de
solution
1. Mettez le contact en position OFF.
2. Tournez le bouchon du réservoir
d'urée dans le sens antihoraire
pour l'ouvrir.
3. Ajoutez une solution d'urée
conforme à la norme ISO 22241
(plus de 5 litres ou au-dessus du
repère) dans le réservoir.
❈Veillez à ne pas ajouter la
solution dans le réservoir de
carburant. Cela affecterait les
performances du véhicule et
provoquerait divers
dysfonctionnements.
❈Ne remplissez pas le réservoir à
ras bord. Son volume
augmenterait une fois la solution
gelée, ce qui pourrait entraîner
un dysfonctionnement du
réservoir ou du système de
solution d'urée.
OTM048419

7-101
7
Entretien

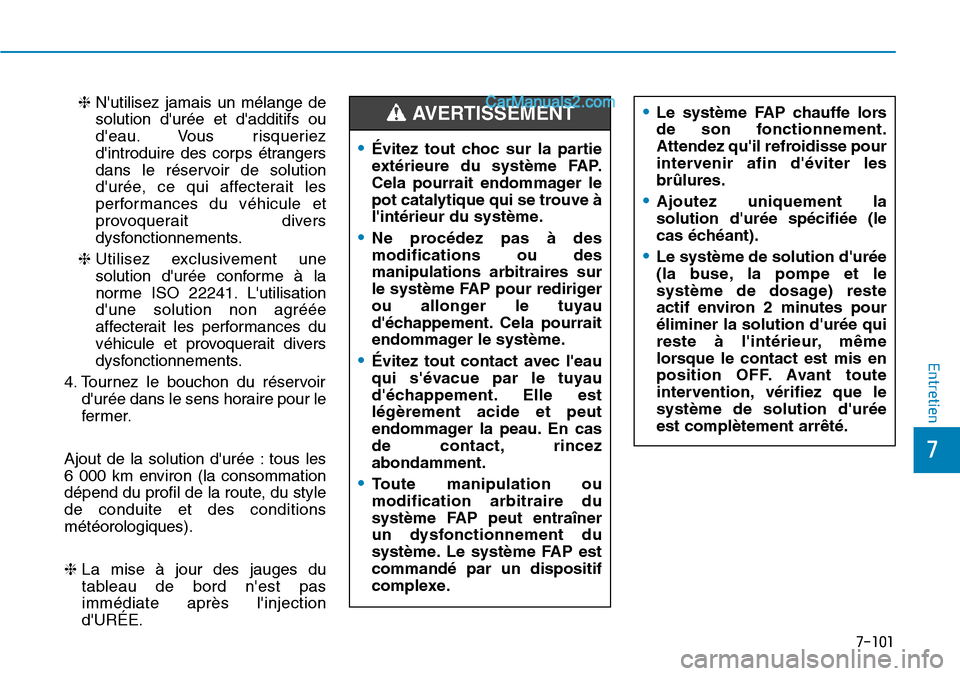

❈N'utilisez jamais un mélange de
solution d'urée et d'additifs ou
d'eau. Vous risqueriez
d'introduire des corps étrangers
dans le réservoir de solution
d'urée, ce qui affecterait les
performances du véhicule et
provoquerait divers
dysfonctionnements.
❈Utilisez exclusivement une
solution d'urée conforme à la
norme ISO 22241. L'utilisation
d'une solution non agréée
affecterait les performances du
véhicule et provoquerait divers
dysfonctionnements.
4. Tournez le bouchon du réservoir
d'urée dans le sens horaire pour le
fermer.
Ajout de la solution d'urée : tous les
6 000 km environ (la consommation
dépend du profil de la route, du style
de conduite et des conditions
météorologiques).
❈La mise à jour des jauges du
tableau de bord n'est pas
immédiate après l'injection
d'URÉE.
•Évitez tout choc sur la partie
extérieure du système FAP.
Cela pourrait endommager le
pot catalytique qui se trouve à
l'intérieur du système.
•Ne procédez pas à des
modifications ou des
manipulations arbitraires sur
le système FAP pour rediriger
ou allonger le tuyau
d'échappement. Cela pourrait
endommager le système.
•Évitez tout contact avec l'eau
qui s'évacue par le tuyau
d'échappement. Elle est
légèrement acide et peut
endommager la peau. En cas
de contact, rincez
abondamment.
•Toute manipulation ou
modification arbitraire du
système FAP peut entraîner
un dysfonctionnement du
système. Le système FAP est
commandé par un dispositif
complexe.
•Le système FAP chauffe lors
de son fonctionnement.
Attendez qu'il refroidisse pour
intervenir afin d'éviter les
brûlures.
•Ajoutez uniquement la
solution d'urée spécifiée (le
cas échéant).
•Le système de solution d'urée
(la buse, la pompe et le
système de dosage) reste
actif environ 2 minutes pour
éliminer la solution d'urée qui
reste à l'intérieur, même
lorsque le contact est mis en
position OFF. Avant toute
intervention, vérifiez que le
système de solution d'urée
est complètement arrêté.
AVERTISSEMENT
