2019 Hyundai Santa Fe Manuel du propriétaire (in French)

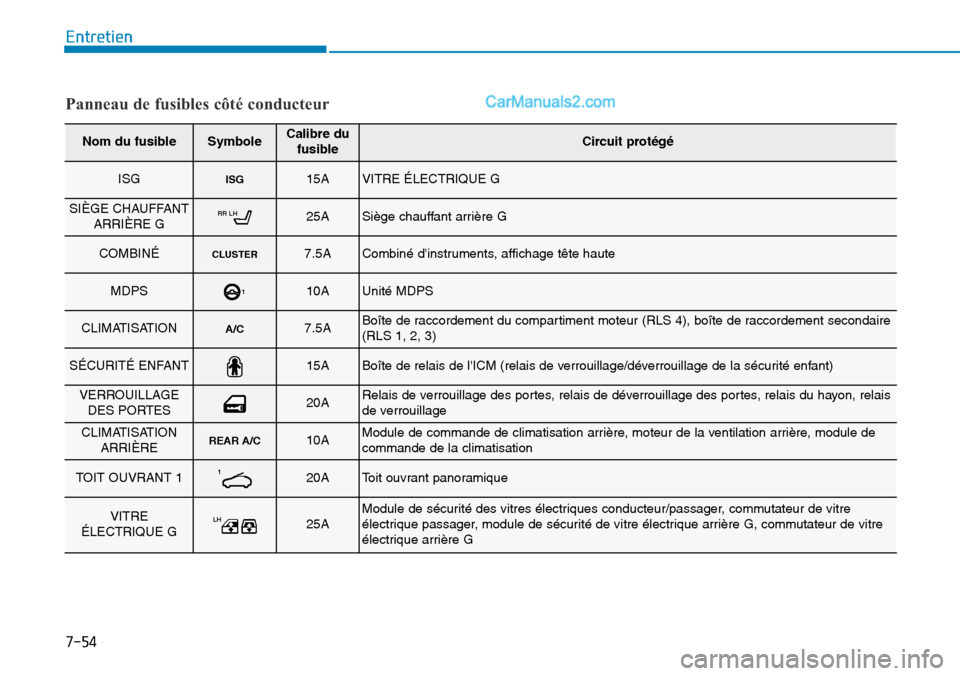

7-54
Entretien
Panneau de fusibles côté conducteur
Nom du fusibleSymboleCalibre du
fusibleCircuit protégé
ISGISG15AVITRE ÉLECTRIQUE G
SIÈGE CHAUFFANT
ARRIÈRE GRR LH25ASiège chauffant arrière G
COMBINÉCLUSTER7.5ACombiné d'instruments, affichage tête haute
MDPS110AUnité MDPS
CLIMATISATIONA/C7.5ABoîte de raccordement du compartiment moteur (RLS 4), boîte de raccordement secondaire
(RLS 1, 2, 3)
SÉCURITÉ ENFANT15ABoîte de relais de l'ICM (relais de verrouillage/déverrouillage de la sécurité enfant)
VERROUILLAGE
DES PORTES20ARelais de verrouillage des portes, relais de déverrouillage des portes, relais du hayon, relais
de verrouillage
CLIMATISATION
ARRIÈREREAR A/C10AModule de commande de climatisation arrière, moteur de la ventilation arrière, module de
commande de la climatisation
TOIT OUVRANT 1120AToit ouvrant panoramique
VITRE
ÉLECTRIQUE GLH25AModule de sécurité des vitres électriques conducteur/passager, commutateur de vitre
électrique passager, module de sécurité de vitre électrique arrière G, commutateur de vitre
électrique arrière G

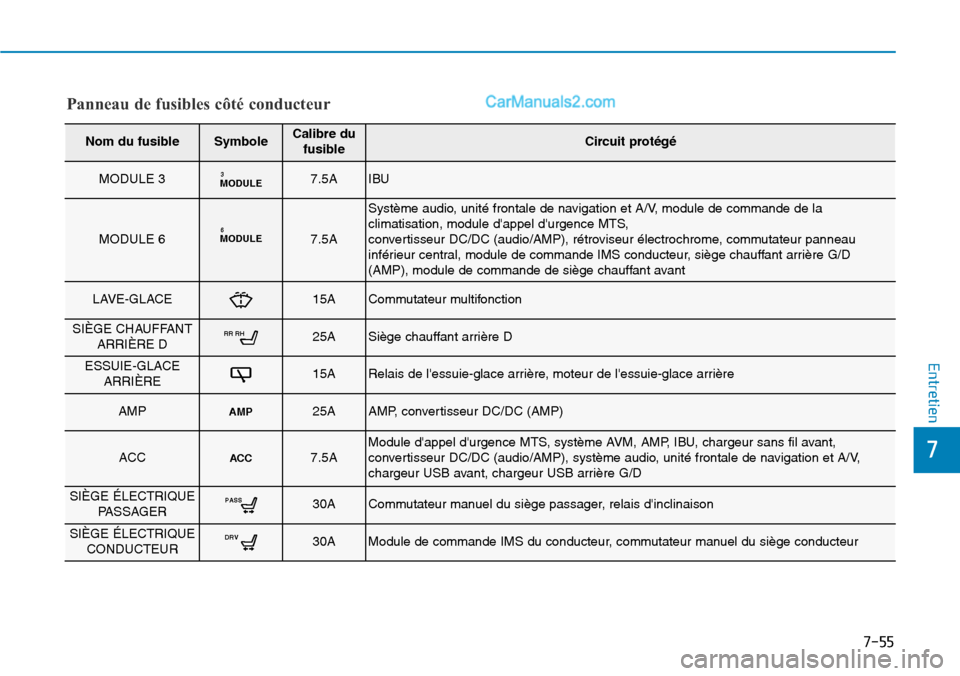

7-55
7
Entretien
Panneau de fusibles côté conducteur
Nom du fusibleSymboleCalibre du
fusibleCircuit protégé
MODULE 3MODULE37.5AIBU
MODULE 6MODULE67.5A
Système audio, unité frontale de navigation et A/V, module de commande de la
climatisation, module d'appel d'urgence MTS,
convertisseur DC/DC (audio/AMP), rétroviseur électrochrome, commutateur panneau
inférieur central, module de commande IMS conducteur, siège chauffant arrière G/D
(AMP), module de commande de siège chauffant avant
LAVE-GLACE15ACommutateur multifonction
SIÈGE CHAUFFANT
ARRIÈRE DRR RH25ASiège chauffant arrière D
ESSUIE-GLACE
ARRIÈRE15ARelais de l'essuie-glace arrière, moteur de l'essuie-glace arrière
AMPAMP25AAMP, convertisseur DC/DC (AMP)
ACCACC7.5AModule d'appel d'urgence MTS, système AVM, AMP, IBU, chargeur sans fil avant,
convertisseur DC/DC (audio/AMP), système audio, unité frontale de navigation et A/V,
chargeur USB avant, chargeur USB arrière G/D
SIÈGE ÉLECTRIQUE
PASSAGERPASS30ACommutateur manuel du siège passager, relais d'inclinaison
SIÈGE ÉLECTRIQUE
CONDUCTEURDRV30AModule de commande IMS du conducteur, commutateur manuel du siège conducteur

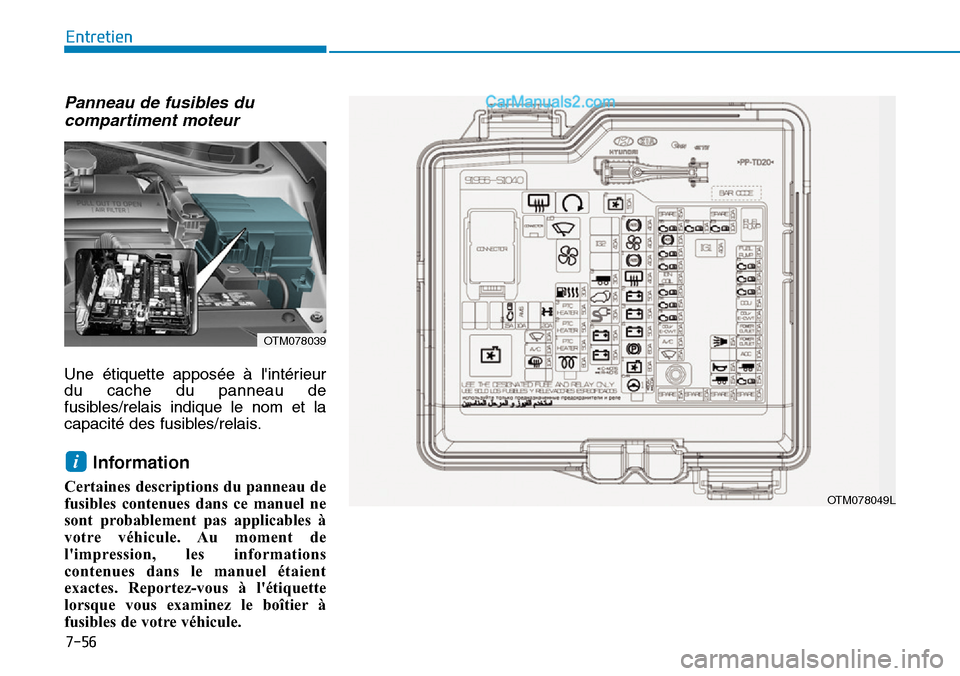

7-56
Entretien
Panneau de fusibles du
compartiment moteur
Une étiquette apposée à l'intérieur
du cache du panneau de
fusibles/relais indique le nom et la
capacité des fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont probablement pas applicables à
votre véhicule. Au moment de
l'impression, les informations
contenues dans le manuel étaient
exactes. Reportez-vous à l'étiquette
lorsque vous examinez le boîtier à
fusibles de votre véhicule.
i
OTM078039
OTM078049L

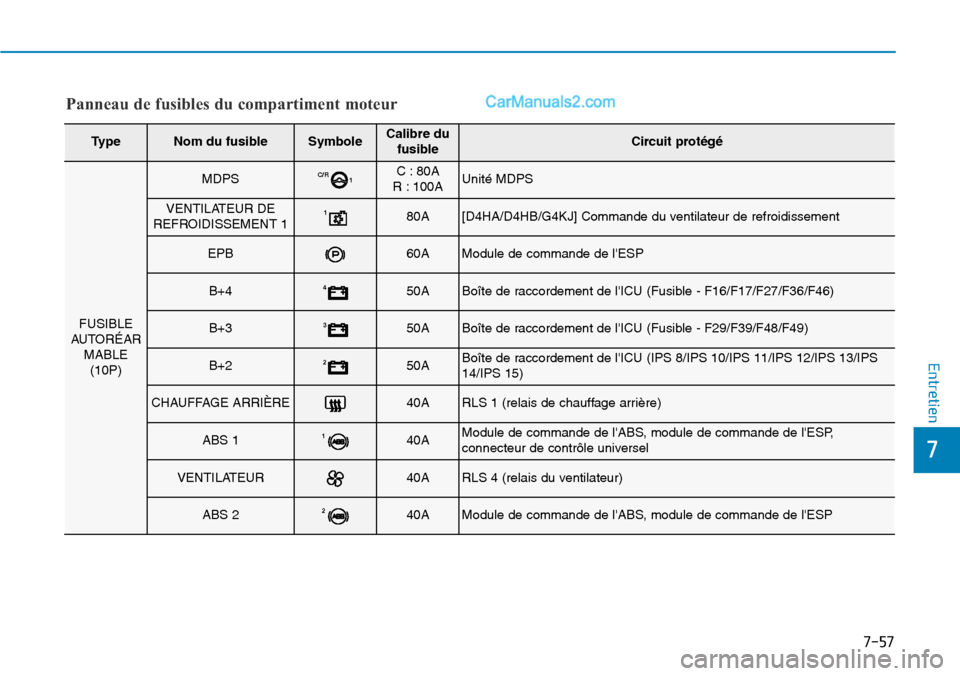

7-57
7
Entretien
Panneau de fusibles du compartiment moteur
TypeNom du fusibleSymboleCalibre du
fusibleCircuit protégé
FUSIBLE
AUTORÉAR
MABLE
(10P)
MDPSC/R
1C : 80A
R : 100AUnité MDPS
VENTILATEUR DE
REFROIDISSEMENT 1180A[D4HA/D4HB/G4KJ] Commande du ventilateur de refroidissement
EPB60AModule de commande de l'ESP
B+4450ABoîte de raccordement de l'ICU (Fusible - F16/F17/F27/F36/F46)
B+3350ABoîte de raccordement de l'ICU (Fusible - F29/F39/F48/F49)
B+2250ABoîte de raccordement de l'ICU (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS
14/IPS 15)
CHAUFFAGE ARRIÈRE40ARLS 1 (relais de chauffage arrière)
ABS 1140AModule de commande de l'ABS, module de commande de l'ESP,
connecteur de contrôle universel
VENTILATEUR40ARLS 4 (relais du ventilateur)
ABS 2240AModule de commande de l'ABS, module de commande de l'ESP

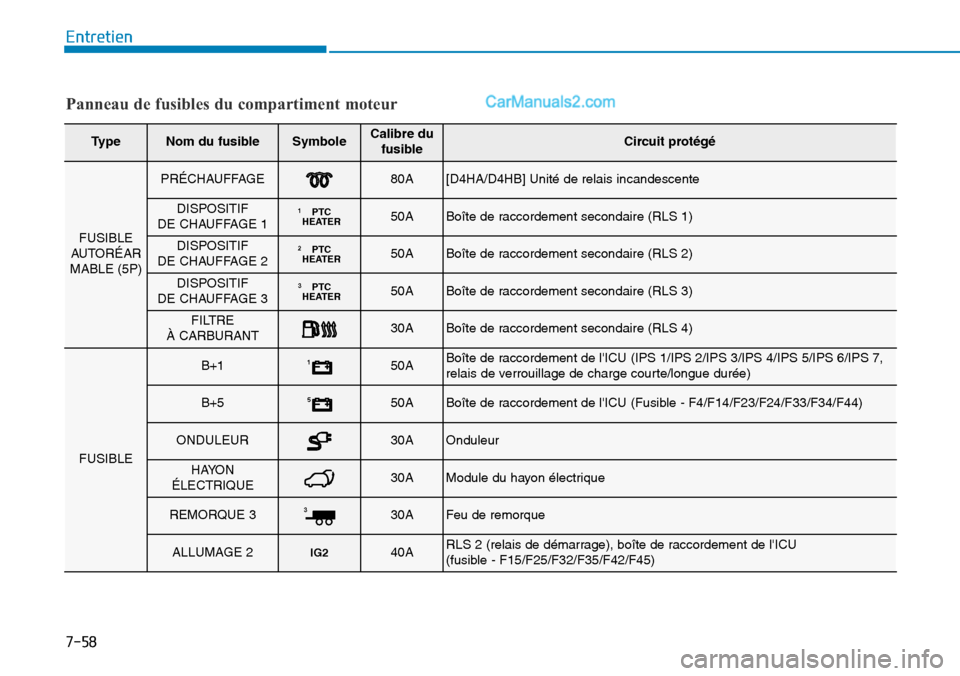

7-58
Entretien
Panneau de fusibles du compartiment moteur
TypeNom du fusibleSymboleCalibre du
fusibleCircuit protégé
FUSIBLE
AUTORÉAR
MABLE (5P)
PRÉCHAUFFAGE80A[D4HA/D4HB] Unité de relais incandescente
DISPOSITIF
DE CHAUFFAGE 1PTC
HEATER150ABoîte de raccordement secondaire (RLS 1)
DISPOSITIF
DE CHAUFFAGE 2PTC
HEATER250ABoîte de raccordement secondaire (RLS 2)
DISPOSITIF
DE CHAUFFAGE 3PTC
HEATER350ABoîte de raccordement secondaire (RLS 3)
FILTRE
À CARBURANT30ABoîte de raccordement secondaire (RLS 4)
FUSIBLE
B+1150ABoîte de raccordement de l'ICU (IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7,
relais de verrouillage de charge courte/longue durée)
B+5550ABoîte de raccordement de l'ICU (Fusible - F4/F14/F23/F24/F33/F34/F44)
ONDULEUR30AOnduleur
HAYON
ÉLECTRIQUE30AModule du hayon électrique
REMORQUE 3330AFeu de remorque
ALLUMAGE 2IG240ARLS 2 (relais de démarrage), boîte de raccordement de l'ICU
(fusible - F15/F25/F32/F35/F42/F45)

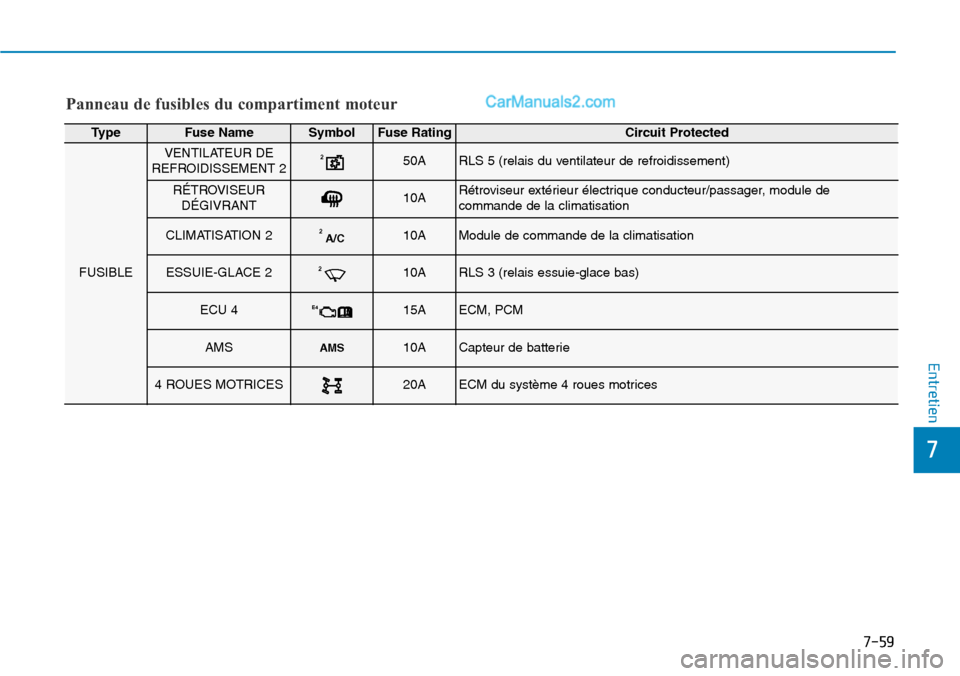

7-59
7
Entretien
Panneau de fusibles du compartiment moteur
TypeFuse NameSymbolFuse RatingCircuit Protected
FUSIBLE
VENTILATEUR DE
REFROIDISSEMENT 2250ARLS 5 (relais du ventilateur de refroidissement)
RÉTROVISEUR
DÉGIVRANT10ARétroviseur extérieur électrique conducteur/passager, module de
commande de la climatisation
CLIMATISATION 2A/C210AModule de commande de la climatisation
ESSUIE-GLACE 2210ARLS 3 (relais essuie-glace bas)
ECU 4E415AECM, PCM
AMSAMS10ACapteur de batterie
4 ROUES MOTRICES20AECM du système 4 roues motrices

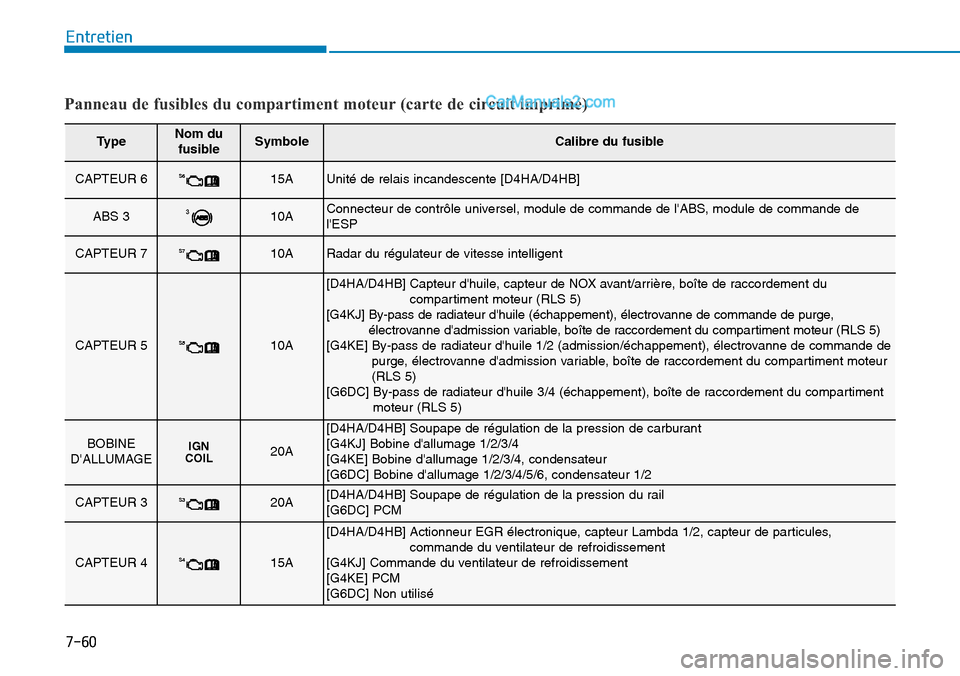

7-60
Entretien
Panneau de fusibles du compartiment moteur (carte de circuit imprimé)
TypeNom du
fusibleSymboleCalibre du fusible
CAPTEUR 6 S615AUnité de relais incandescente [D4HA/D4HB]
ABS 3310AConnecteur de contrôle universel, module de commande de l'ABS, module de commande de
l'ESP
CAPTEUR 7 S710ARadar du régulateur de vitesse intelligent
CAPTEUR 5S510A
[D4HA/D4HB] Capteur d'huile, capteur de NOX avant/arrière, boîte de raccordement du
compartiment moteur (RLS 5)
[G4KJ] By-pass de radiateur d'huile (échappement), électrovanne de commande de purge,
électrovanne d'admission variable, boîte de raccordement du compartiment moteur (RLS 5)
[G4KE] By-pass de radiateur d'huile 1/2 (admission/échappement), électrovanne de commande de
purge, électrovanne d'admission variable, boîte de raccordement du compartiment moteur
(RLS 5)
[G6DC] By-pass de radiateur d'huile 3/4 (échappement), boîte de raccordement du compartiment
moteur (RLS 5)
BOBINE
D'ALLUMAGE IGN
COIL20A
[D4HA/D4HB] Soupape de régulation de la pression de carburant
[G4KJ] Bobine d'allumage 1/2/3/4
[G4KE] Bobine d'allumage 1/2/3/4, condensateur
[G6DC] Bobine d'allumage 1/2/3/4/5/6, condensateur 1/2
CAPTEUR 3S320A[D4HA/D4HB] Soupape de régulation de la pression du rail
[G6DC] PCM
CAPTEUR 4S415A
[D4HA/D4HB] Actionneur EGR électronique, capteur Lambda 1/2, capteur de particules,
commande du ventilateur de refroidissement
[G4KJ] Commande du ventilateur de refroidissement
[G4KE] PCM
[G6DC] Non utilisé

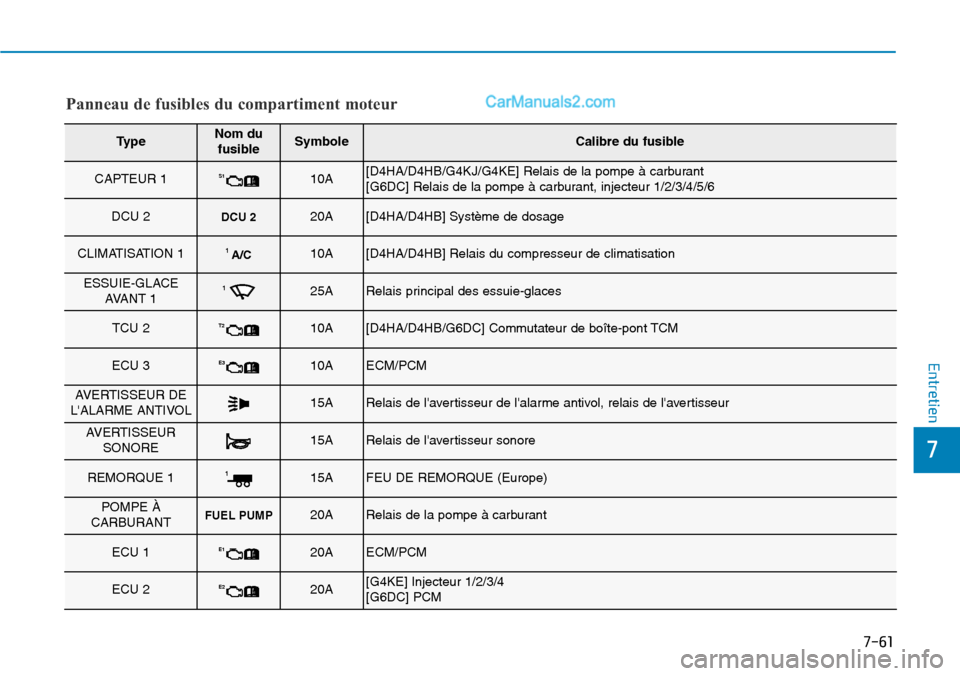

7-61
7
Entretien
Panneau de fusibles du compartiment moteur
TypeNom du
fusibleSymboleCalibre du fusible
CAPTEUR 1S110A[D4HA/D4HB/G4KJ/G4KE] Relais de la pompe à carburant
[G6DC] Relais de la pompe à carburant, injecteur 1/2/3/4/5/6
DCU 2DCU 220A[D4HA/D4HB] Système de dosage
CLIMATISATION 1 A/C110A[D4HA/D4HB] Relais du compresseur de climatisation
ESSUIE-GLACE
AVANT 1 125ARelais principal des essuie-glaces
TCU 2T210A[D4HA/D4HB/G6DC] Commutateur de boîte-pont TCM
ECU 3E310AECM/PCM
AVERTISSEUR DE
L'ALARME ANTIVOL 15ARelais de l'avertisseur de l'alarme antivol, relais de l'avertisseur
AVERTISSEUR
SONORE 15ARelais de l'avertisseur sonore
REMORQUE 1 115AFEU DE REMORQUE (Europe)
POMPE À
CARBURANT FUEL PUMP20ARelais de la pompe à carburant
ECU 1E120AECM/PCM
ECU 2E220A[G4KE] Injecteur 1/2/3/4
[G6DC] PCM
