2019 Hyundai Santa Fe Manuel du propriétaire (in French)

6-23
Mesures à prendre en cas d'urgence
6

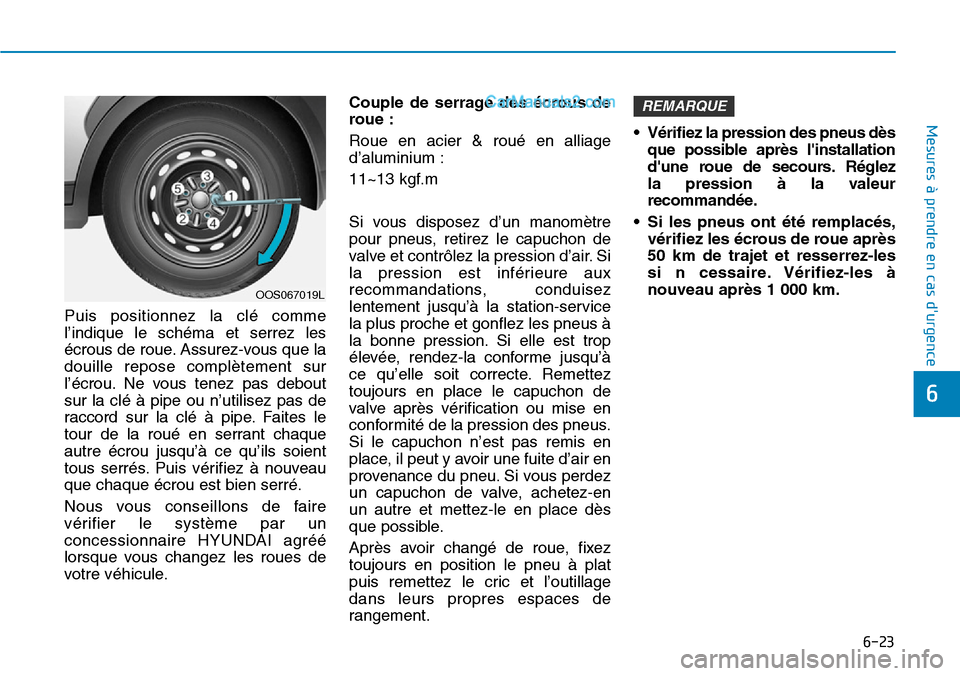

Puis positionnez la clé comme
l’indique le schéma et serrez les
écrous de roue. Assurez-vous que la
douille repose complètement sur
l’écrou. Ne vous tenez pas debout
sur la clé à pipe ou n’utilisez pas de
raccord sur la clé à pipe. Faites le
tour de la roué en serrant chaque
autre écrou jusqu’à ce qu’ils soient
tous serrés. Puis vérifiez à nouveau
que chaque écrou est bien serré.
Nous vous conseillons de faire
vérifier le système par un
concessionnaire HYUNDAI agréé
lorsque vous changez les roues de
votre véhicule.Couple de serrage des écrous de
roue :
Roue en acier & roué en alliage
d’aluminium :
11~13 kgf.m
Si vous disposez d’un manomètre
pour pneus, retirez le capuchon de
valve et contrôlez la pression d’air. Si
la pression est inférieure aux
recommandations, conduisez
lentement jusqu’à la station-service
la plus proche et gonflez les pneus à
la bonne pression. Si elle est trop
élevée, rendez-la conforme jusqu’à
ce qu’elle soit correcte. Remettez
toujours en place le capuchon de
valve après vérification ou mise en
conformité de la pression des pneus.
Si le capuchon n’est pas remis en
place, il peut y avoir une fuite d’air en
provenance du pneu. Si vous perdez
un capuchon de valve, achetez-en
un autre et mettez-le en place dès
que possible.
Après avoir changé de roue, fixez
toujours en position le pneu à plat
puis remettez le cric et l’outillage
dans leurs propres espaces de
rangement.• Vérifiez la pression des pneus dès
que possible après l'installation
d'une roue de secours. Réglez
la pression à la valeur
recommandée.
• Si les pneus ont été remplacés,
vérifiez les écrous de roue après
50 km de trajet et resserrez-les
si n cessaire. Vérifiez-les à
nouveau après 1 000 km.
REMARQUE
OOS067019L

6-24
Mesures à prendre en cas d'urgence

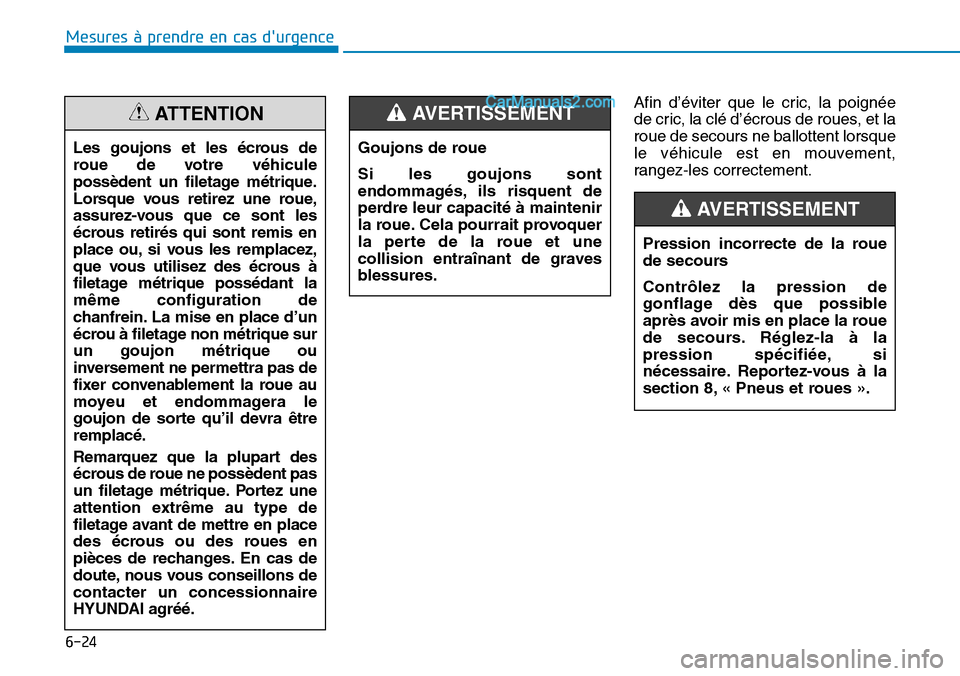

Afin d’éviter que le cric, la poignée
de cric, la clé d’écrous de roues, et la
roue de secours ne ballottent lorsque
le véhicule est en mouvement,
rangez-les correctement. Les goujons et les écrous de
roue de votre véhicule
possèdent un filetage métrique.
Lorsque vous retirez une roue,
assurez-vous que ce sont les
écrous retirés qui sont remis en
place ou, si vous les remplacez,
que vous utilisez des écrous à
filetage métrique possédant la
même configuration de
chanfrein. La mise en place d’un
écrou à filetage non métrique sur
un goujon métrique ou
inversement ne permettra pas de
fixer convenablement la roue au
moyeu et endommagera le
goujon de sorte qu’il devra être
remplacé.
Remarquez que la plupart des
écrous de roue ne possèdent pas
un filetage métrique. Portez une
attention extrême au type de
filetage avant de mettre en place
des écrous ou des roues en
pièces de rechanges. En cas de
doute, nous vous conseillons de
contacter un concessionnaire
HYUNDAI agréé.
ATTENTION
Goujons de roue
Si les goujons sont
endommagés, ils risquent de
perdre leur capacité à maintenir
la roue. Cela pourrait provoquer
la perte de la roue et une
collision entraînant de graves
blessures.
AVERTISSEMENT
Pression incorrecte de la roue
de secours
Contrôlez la pression de
gonflage dès que possible
après avoir mis en place la roue
de secours. Réglez-la à la
pression spécifiée, si
nécessaire. Reportez-vous à la
section 8, « Pneus et roues ».
AVERTISSEMENT

6-25
Mesures à prendre en cas d'urgence
6

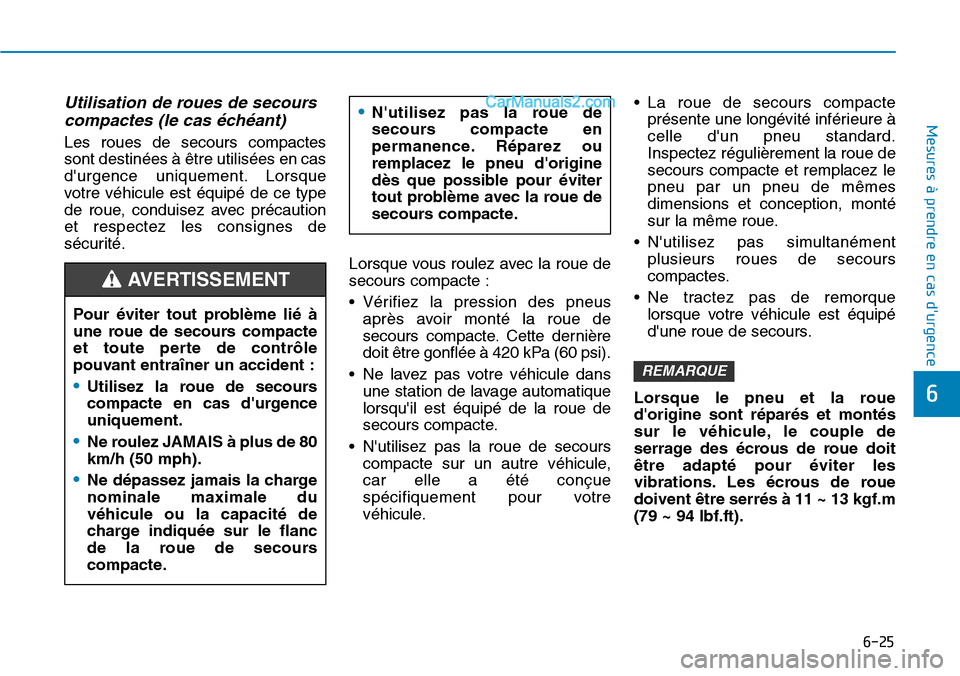

Utilisation de roues de secours
compactes (le cas échéant)
Les roues de secours compactes
sont destinées à être utilisées en cas
d'urgence uniquement. Lorsque
votre véhicule est équipé de ce type
de roue, conduisez avec précaution
et respectez les consignes de
sécurité.
Lorsque vous roulez avec la roue de
secours compacte :
• Vérifiez la pression des pneus
après avoir monté la roue de
secours compacte. Cette dernière
doit être gonflée à 420 kPa (60 psi).
• Ne lavez pas votre véhicule dans
une station de lavage automatique
lorsqu'il est équipé de la roue de
secours compacte.
• N'utilisez pas la roue de secours
compacte sur un autre véhicule,
car elle a été conçue
spécifiquement pour votre
véhicule.• La roue de secours compacte
présente une longévité inférieure à
celle d'un pneu standard.
Inspectez régulièrement la roue de
secours compacte et remplacez le
pneu par un pneu de mêmes
dimensions et conception, monté
sur la même roue.
• N'utilisez pas simultanément
plusieurs roues de secours
compactes.
• Ne tractez pas de remorque
lorsque votre véhicule est équipé
d'une roue de secours.
Lorsque le pneu et la roue
d'origine sont réparés et montés
sur le véhicule, le couple de
serrage des écrous de roue doit
être adapté pour éviter les
vibrations. Les écrous de roue
doivent être serrés à 11 ~ 13 kgf.m
(79 ~ 94 lbf.ft).
REMARQUE
Pour éviter tout problème lié à
une roue de secours compacte
et toute perte de contrôle
pouvant entraîner un accident :
•Utilisez la roue de secours
compacte en cas d'urgence
uniquement.
•Ne roulez JAMAIS à plus de 80
km/h (50 mph).
•Ne dépassez jamais la charge
nominale maximale du
véhicule ou la capacité de
charge indiquée sur le flanc
de la roue de secours
compacte.
•N'utilisez pas la roue de
secours compacte en
permanence. Réparez ou
remplacez le pneu d'origine
dès que possible pour éviter
tout problème avec la roue de
secours compacte.
AVERTISSEMENT

6-26
Mesures à prendre en cas d'urgence

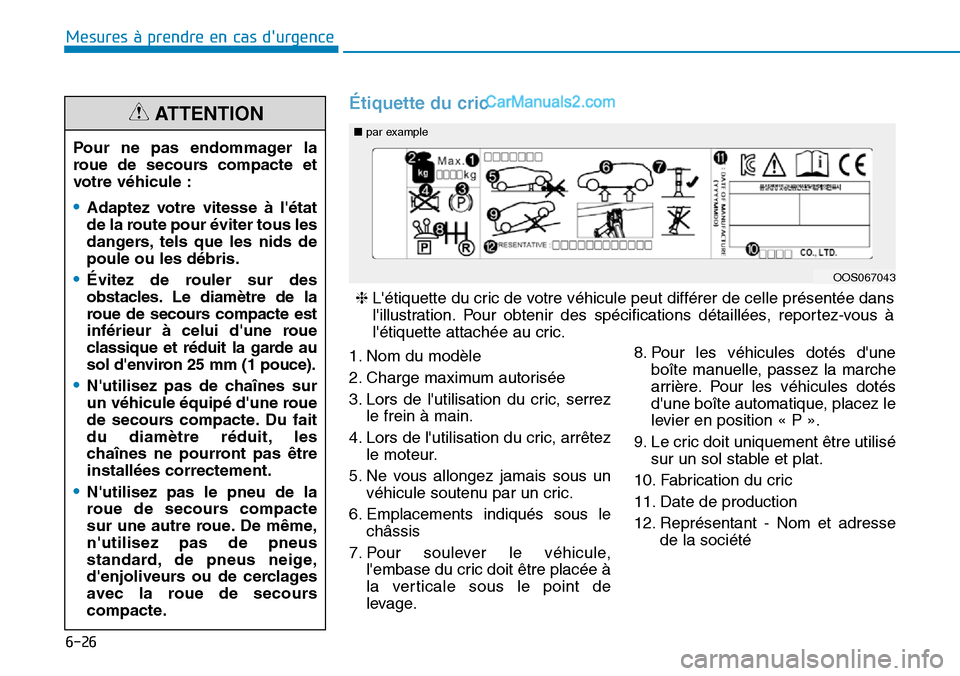

Étiquette du cric
1. Nom du modèle
2. Charge maximum autorisée
3. Lors de l'utilisation du cric, serrez
le frein à main.
4. Lors de l'utilisation du cric, arrêtez
le moteur.
5. Ne vous allongez jamais sous un
véhicule soutenu par un cric.
6. Emplacements indiqués sous le
châssis
7. Pour soulever le véhicule,
l'embase du cric doit être placée à
la verticale sous le point de
levage.8. Pour les véhicules dotés d'une
boîte manuelle, passez la marche
arrière. Pour les véhicules dotés
d'une boîte automatique, placez le
levier en position « P ».
9. Le cric doit uniquement être utilisé
sur un sol stable et plat.
10. Fabrication du cric
11. Date de production
12. Représentant - Nom et adresse
de la société Pour ne pas endommager la
roue de secours compacte et
votre véhicule :
•Adaptez votre vitesse à l'état
de la route pour éviter tous les
dangers, tels que les nids de
poule ou les débris.
•Évitez de rouler sur des
obstacles. Le diamètre de la
roue de secours compacte est
inférieur à celui d'une roue
classique et réduit la garde au
sol d'environ 25 mm (1 pouce).
•N'utilisez pas de chaînes sur
un véhicule équipé d'une roue
de secours compacte. Du fait
du diamètre réduit, les
chaînes ne pourront pas être
installées correctement.
•N'utilisez pas le pneu de la
roue de secours compacte
sur une autre roue. De même,
n'utilisez pas de pneus
standard, de pneus neige,
d'enjoliveurs ou de cerclages
avec la roue de secours
compacte.
ATTENTION■par example
OOS067043
❈L'étiquette du cric de votre véhicule peut différer de celle présentée dans
l'illustration. Pour obtenir des spécifications détaillées, reportez-vous à
l'étiquette attachée au cric.

6-27
Mesures à prendre en cas d'urgence
6
JACKDOC14S

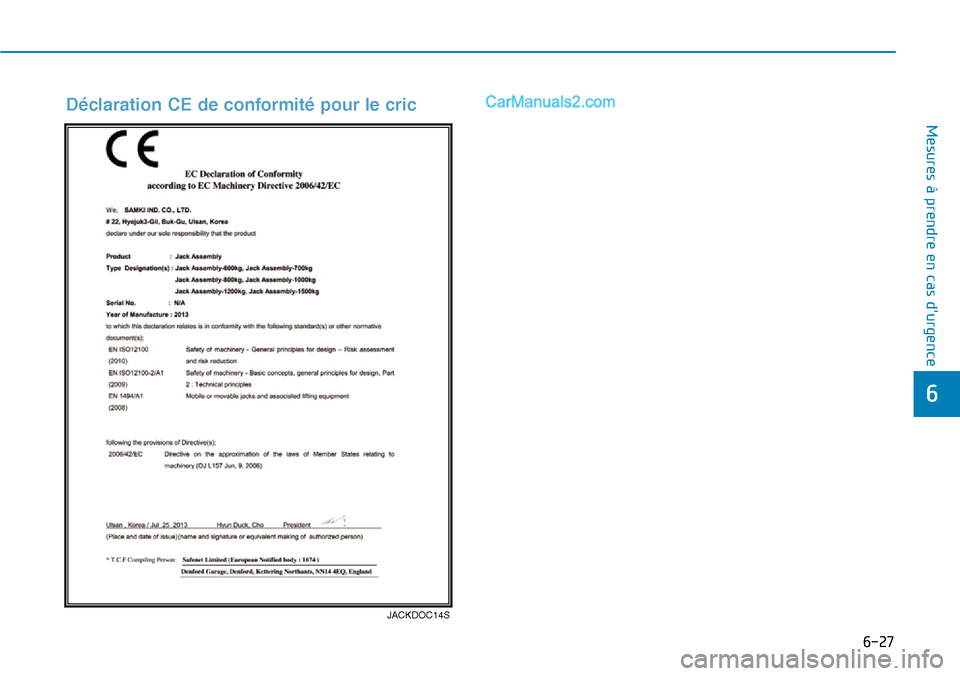

Déclaration CE de conformité pour le cric

6-28
Mesures à prendre en cas d'urgence

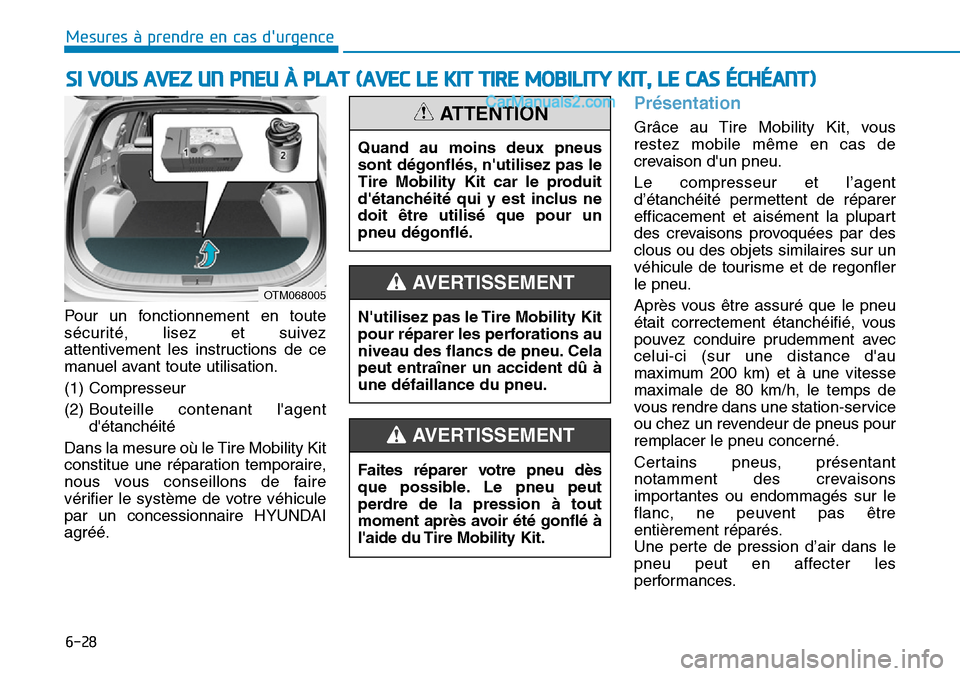

SI VOUS AVEZ UN PNEU À PLAT (AVEC LE KIT TIRE MOBILITY KIT, LE CAS ÉCHÉANT)
Pour un fonctionnement en toute
sécurité, lisez et suivez
attentivement les instructions de ce
manuel avant toute utilisation.
(1) Compresseur
(2) Bouteille contenant l'agent
d'étanchéité
Dans la mesure où le Tire Mobility Kit
constitue une réparation temporaire,
nous vous conseillons de faire
vérifier le système de votre véhicule
par un concessionnaire HYUNDAI
agréé.
Présentation
Grâce au Tire Mobility Kit, vous
restez mobile même en cas de
crevaison d'un pneu.
Le compresseur et l’agent
d’étanchéité permettent de réparer
efficacement et aisément la plupart
des crevaisons provoquées par des
clous ou des objets similaires sur un
véhicule de tourisme et de regonfler
le pneu.
Après vous être assuré que le pneu
était correctement étanchéifié, vous
pouvez conduire prudemment avec
celui-ci (sur une distance d'au
maximum 200 km) et à une vitesse
maximale de 80 km/h, le temps de
vous rendre dans une station-service
ou chez un revendeur de pneus pour
remplacer le pneu concerné.
Certains pneus, présentant
notamment des crevaisons
importantes ou endommagés sur le
flanc, ne peuvent pas être
entièrement réparés.
Une perte de pression d’air dans le
pneu peut en affecter les
performances. N'utilisez pas le Tire Mobility Kit
pour réparer les perforations au
niveau des flancs de pneu. Cela
peut entraîner un accident dû à
une défaillance du pneu.
AVERTISSEMENT
Faites réparer votre pneu dès
que possible. Le pneu peut
perdre de la pression à tout
moment après avoir été gonflé à
l'aide du Tire Mobility Kit.
AVERTISSEMENT
Quand au moins deux pneus
sont dégonflés, n'utilisez pas le
Tire Mobility Kit car le produit
d'étanchéité qui y est inclus ne
doit être utilisé que pour un
pneu dégonflé.
ATTENTION
OTM068005

6-29
Mesures à prendre en cas d'urgence
6

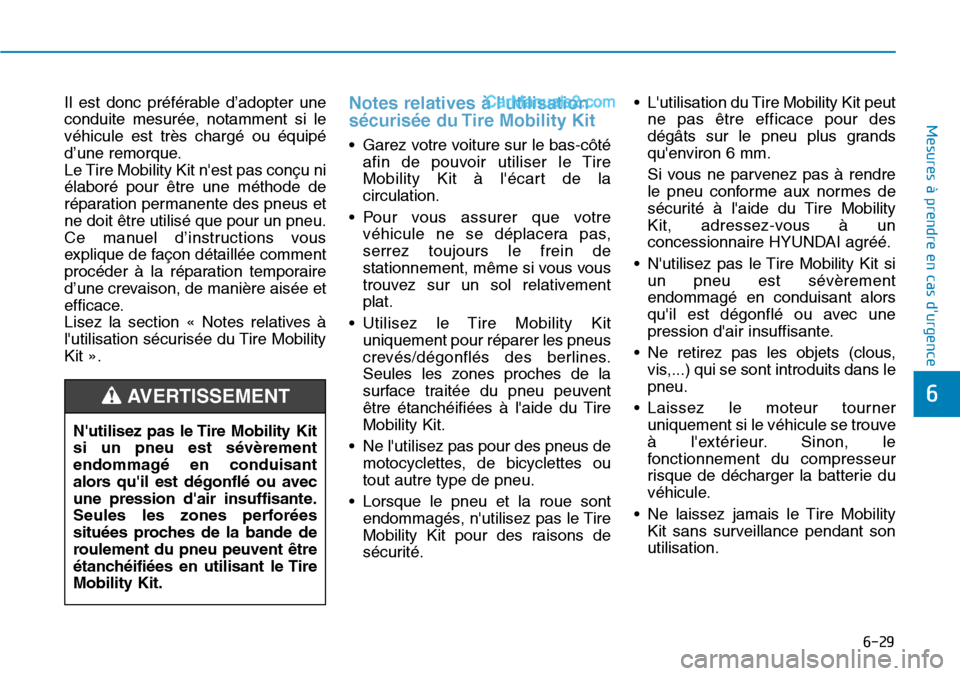

Il est donc préférable d’adopter une
conduite mesurée, notamment si le
véhicule est très chargé ou équipé
d’une remorque.
Le Tire Mobility Kit n'est pas conçu ni
élaboré pour être une méthode de
réparation permanente des pneus et
ne doit être utilisé que pour un pneu.
Ce manuel d’instructions vous
explique de façon détaillée comment
procéder à la réparation temporaire
d’une crevaison, de manière aisée et
efficace.
Lisez la section « Notes relatives à
l'utilisation sécurisée du Tire Mobility
Kit ».Notes relatives à l'utilisation
sécurisée du Tire Mobility Kit
• Garez votre voiture sur le bas-côté
afin de pouvoir utiliser le Tire
Mobility Kit à l'écart de la
circulation.
• Pour vous assurer que votre
véhicule ne se déplacera pas,
serrez toujours le frein de
stationnement, même si vous vous
trouvez sur un sol relativement
plat.
• Utilisez le Tire Mobility Kit
uniquement pour réparer les pneus
crevés/dégonflés des berlines.
Seules les zones proches de la
surface traitée du pneu peuvent
être étanchéifiées à l'aide du Tire
Mobility Kit.
• Ne l'utilisez pas pour des pneus de
motocyclettes, de bicyclettes ou
tout autre type de pneu.
• Lorsque le pneu et la roue sont
endommagés, n'utilisez pas le Tire
Mobility Kit pour des raisons de
sécurité.• L'utilisation du Tire Mobility Kit peut
ne pas être efficace pour des
dégâts sur le pneu plus grands
qu'environ 6 mm.
Si vous ne parvenez pas à rendre
le pneu conforme aux normes de
sécurité à l'aide du Tire Mobility
Kit, adressez-vous à un
concessionnaire HYUNDAI agréé.
• N'utilisez pas le Tire Mobility Kit si
un pneu est sévèrement
endommagé en conduisant alors
qu'il est dégonflé ou avec une
pression d'air insuffisante.
• Ne retirez pas les objets (clous,
vis,...) qui se sont introduits dans le
pneu.
• Laissez le moteur tourner
uniquement si le véhicule se trouve
à l'extérieur. Sinon, le
fonctionnement du compresseur
risque de décharger la batterie du
véhicule.
• Ne laissez jamais le Tire Mobility
Kit sans surveillance pendant son
utilisation. N'utilisez pas le Tire Mobility Kit
si un pneu est sévèrement
endommagé en conduisant
alors qu'il est dégonflé ou avec
une pression d'air insuffisante.
Seules les zones perforées
situées proches de la bande de
roulement du pneu peuvent être
étanchéifiées en utilisant le Tire
Mobility Kit.
AVERTISSEMENT

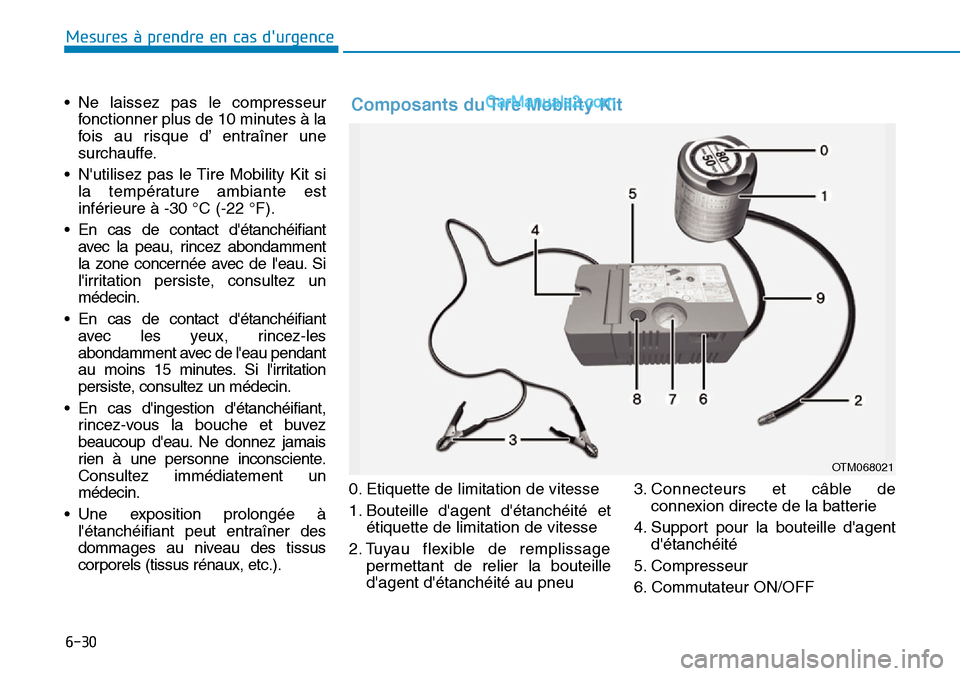

6-30
Mesures à prendre en cas d'urgence
• Ne laissez pas le compresseur
fonctionner plus de 10 minutes à la
fois au risque d’ entraîner une
surchauffe.
• N'utilisez pas le Tire Mobility Kit si
la température ambiante est
inférieure à -30 °C (-22 °F).
• En cas de contact d'étanchéifiant
avec la peau, rincez abondamment
la zone concernée avec de l'eau. Si
l'irritation persiste, consultez un
médecin.
• En cas de contact d'étanchéifiant
avec les yeux, rincez-les
abondamment avec de l'eau pendant
au moins 15 minutes. Si l'irritation
persiste, consultez un médecin.
• En cas d'ingestion d'étanchéifiant,
rincez-vous la bouche et buvez
beaucoup d'eau. Ne donnez jamais
rien à une personne inconsciente.
Consultez immédiatement un
médecin.
• Une exposition prolongée à
l'étanchéifiant peut entraîner des
dommages au niveau des tissus
corporels (tissus rénaux, etc.).0. Etiquette de limitation de vitesse
1. Bouteille d'agent d'étanchéité et
étiquette de limitation de vitesse
2. Tuyau flexible de remplissage
permettant de relier la bouteille
d'agent d'étanchéité au pneu 3. Connecteurs et câble de
connexion directe de la batterie
4. Support pour la bouteille d'agent
d'étanchéité
5. Compresseur
6. Commutateur ON/OFF
Composants du Tire Mobility Kit
OTM068021
