2019 Hyundai Santa Fe Manuel du propriétaire (in French)

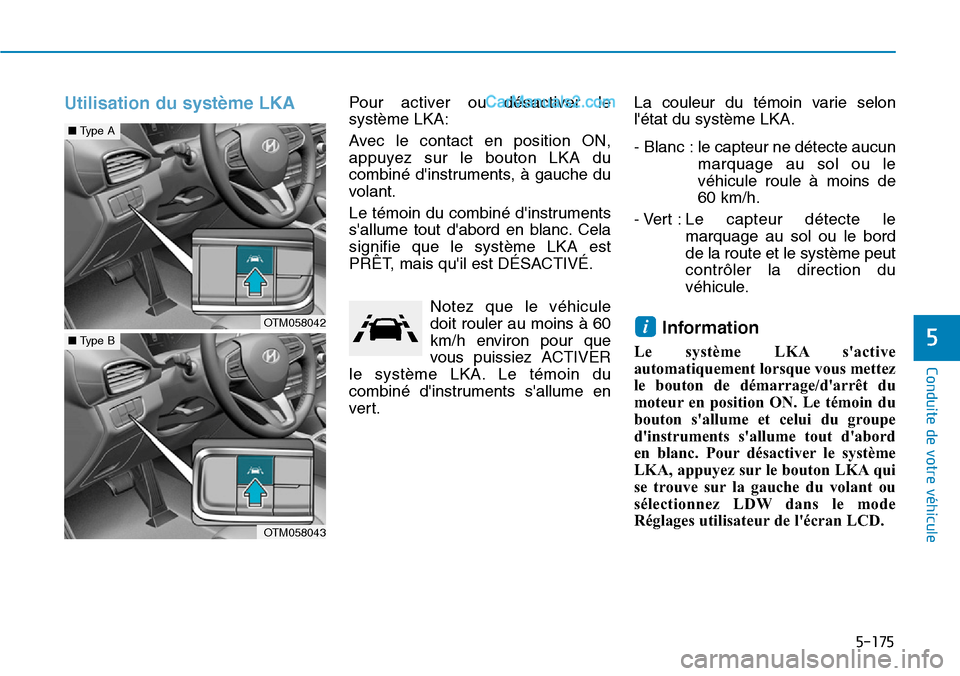

5-175
Conduite de votre véhicule
5
Utilisation du système LKA Pour activer ou désactiver le
système LKA:
Avec le contact en position ON,
appuyez sur le bouton LKA du
combiné d'instruments, à gauche du
volant.
Le témoin du combiné d'instruments
s'allume tout d'abord en blanc. Cela
signifie que le système LKA est
PRÊT, mais qu'il est DÉSACTIVÉ.
Notez que le véhicule
doit rouler au moins à 60
km/h environ pour que
vous puissiez ACTIVER
le système LKA. Le témoin du
combiné d'instruments s'allume en
ver t.La couleur du témoin varie selon
l'état du système LKA.
- Blanc : le capteur ne détecte aucun
marquage au sol ou le
véhicule roule à moins de
60 km/h.
- Vert : Le capteur détecte le
marquage au sol ou le bord
de la route et le système peut
contrôler la direction du
véhicule.
Information
Le système LKA s'active
automatiquement lorsque vous mettez
le bouton de démarrage/d'arrêt du
moteur en position ON. Le témoin du
bouton s'allume et celui du groupe
d'instruments s'allume tout d'abord
en blanc. Pour désactiver le système
LKA, appuyez sur le bouton LKA qui
se trouve sur la gauche du volant ou
sélectionnez LDW dans le mode
Réglages utilisateur de l'écran LCD.
iOTM058042
■Type A
OTM058043
■Type B

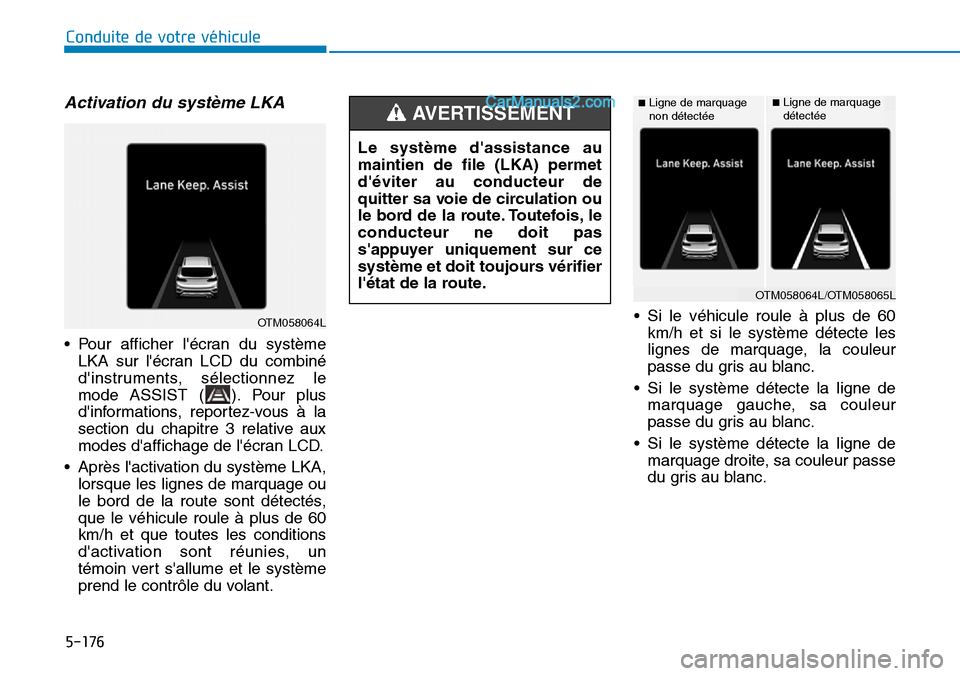

5-176
Conduite de votre véhicule
Activation du système LKA
• Pour afficher l'écran du système
LKA sur l'écran LCD du combiné
d'instruments, sélectionnez le
mode ASSIST ( ). Pour plus
d'informations, reportez-vous à la
section du chapitre 3 relative aux
modes d'affichage de l'écran LCD.
• Après l'activation du système LKA,
lorsque les lignes de marquage ou
le bord de la route sont détectés,
que le véhicule roule à plus de 60
km/h et que toutes les conditions
d'activation sont réunies, un
témoin vert s'allume et le système
prend le contrôle du volant.• Si le véhicule roule à plus de 60
km/h et si le système détecte les
lignes de marquage, la couleur
passe du gris au blanc.
• Si le système détecte la ligne de
marquage gauche, sa couleur
passe du gris au blanc.
• Si le système détecte la ligne de
marquage droite, sa couleur passe
du gris au blanc.
Le système d'assistance au
maintien de file (LKA) permet
d'éviter au conducteur de
quitter sa voie de circulation ou
le bord de la route. Toutefois, le
conducteur ne doit pas
s'appuyer uniquement sur ce
système et doit toujours vérifier
l'état de la route.
AVERTISSEMENT ■Ligne de marquage
non détectée■Ligne de marquage
détectée
OTM058064L/OTM058065L
OTM058064L

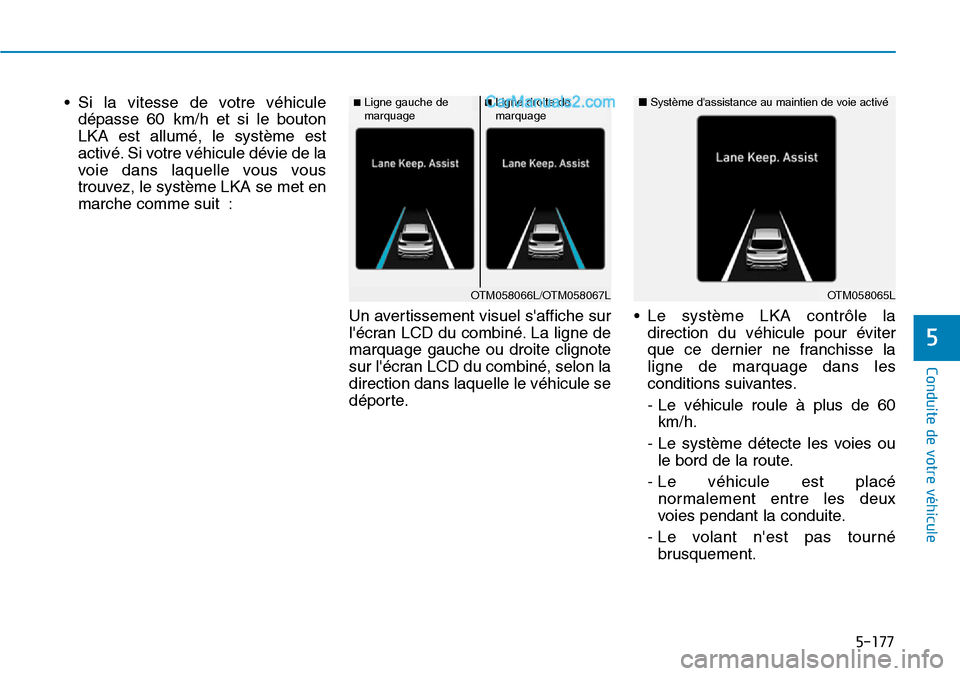

5-177
Conduite de votre véhicule
5
• Si la vitesse de votre véhicule
dépasse 60 km/h et si le bouton
LKA est allumé, le système est
activé. Si votre véhicule dévie de la
voie dans laquelle vous vous
trouvez, le système LKA se met en
marche comme suit :
Un avertissement visuel s'affiche sur
l'écran LCD du combiné. La ligne de
marquage gauche ou droite clignote
sur l'écran LCD du combiné, selon la
direction dans laquelle le véhicule se
déporte.• Le système LKA contrôle la
direction du véhicule pour éviter
que ce dernier ne franchisse la
ligne de marquage dans les
conditions suivantes.
- Le véhicule roule à plus de 60
km/h.
- Le système détecte les voies ou
le bord de la route.
- Le véhicule est placé
normalement entre les deux
voies pendant la conduite.
- Le volant n'est pas tourné
brusquement.■Ligne gauche de
marquage■Ligne droite de
marquage
OTM058066L/OTM058067LOTM058065L
■Système d'assistance au maintien de voie activé

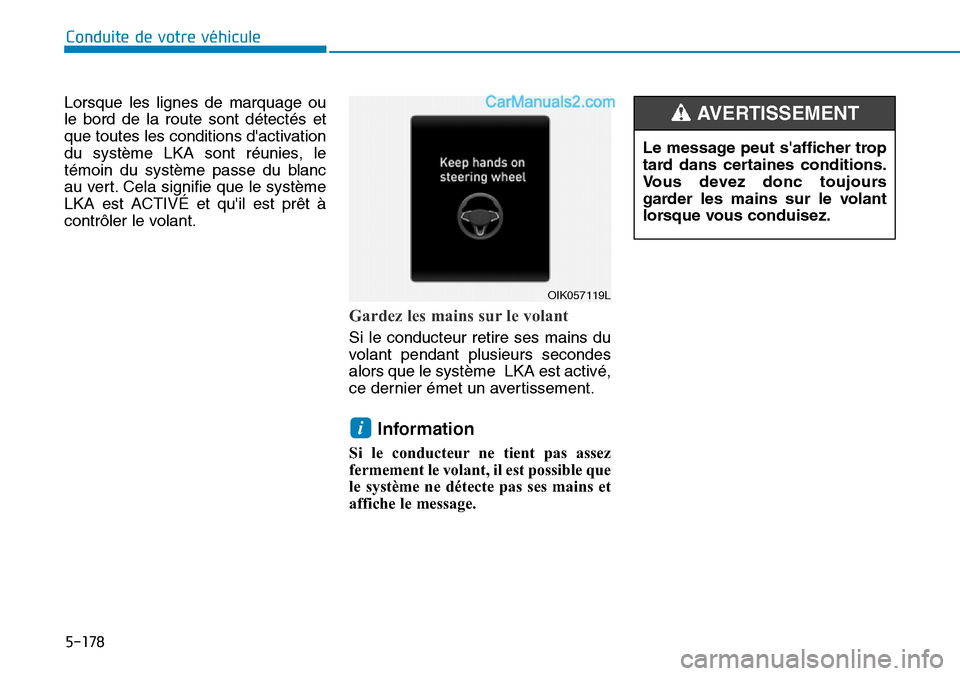

5-178
Conduite de votre véhicule
Lorsque les lignes de marquage ou
le bord de la route sont détectés et
que toutes les conditions d'activation
du système LKA sont réunies, le
témoin du système passe du blanc
au vert. Cela signifie que le système
LKA est ACTIVÉ et qu'il est prêt à
contrôler le volant.
Gardez les mains sur le volant
Si le conducteur retire ses mains du
volant pendant plusieurs secondes
alors que le système LKA est activé,
ce dernier émet un avertissement.
Information
Si le conducteur ne tient pas assez
fermement le volant, il est possible que
le système ne détecte pas ses mains et
affiche le message.
i
Le message peut s'afficher trop
tard dans certaines conditions.
Vous devez donc toujours
garder les mains sur le volant
lorsque vous conduisez.
AVERTISSEMENT
OIK057119L

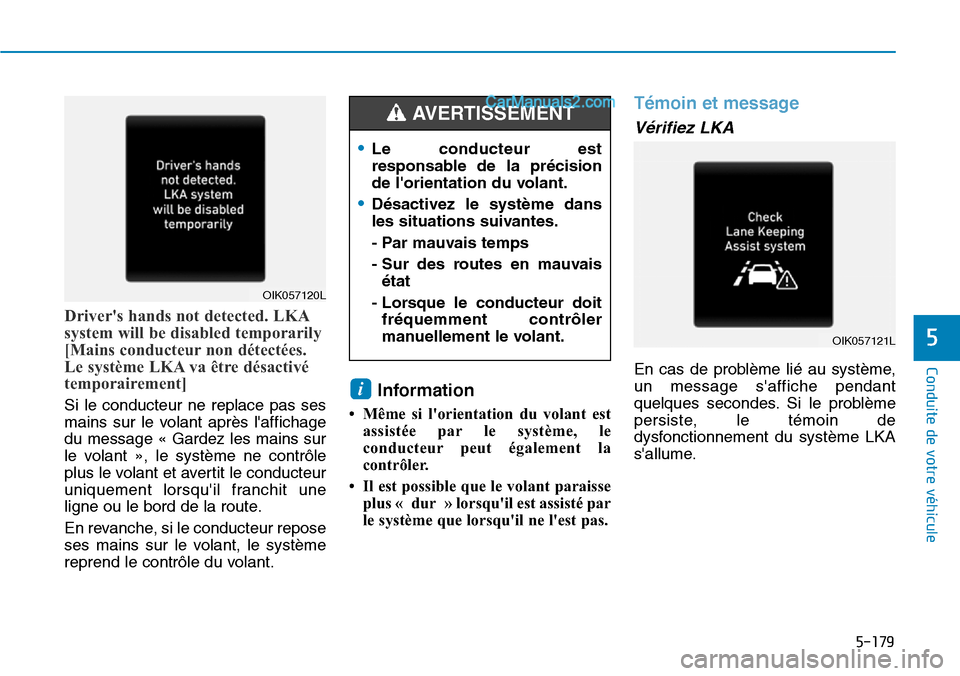

5-179
Conduite de votre véhicule
5
Driver's hands not detected. LKA
system will be disabled temporarily
[Mains conducteur non détectées.
Le système LKA va être désactivé
temporairement]
Si le conducteur ne replace pas ses
mains sur le volant après l'affichage
du message « Gardez les mains sur
le volant », le système ne contrôle
plus le volant et avertit le conducteur
uniquement lorsqu'il franchit une
ligne ou le bord de la route.
En revanche, si le conducteur repose
ses mains sur le volant, le système
reprend le contrôle du volant.Information
• Même si l'orientation du volant est
assistée par le système, le
conducteur peut également la
contrôler.
• Il est possible que le volant paraisse
plus « dur » lorsqu'il est assisté par
le système que lorsqu'il ne l'est pas.
Témoin et message
Vérifiez LKA
En cas de problème lié au système,
un message s'affiche pendant
quelques secondes. Si le problème
persiste, le témoin de
dysfonctionnement du système LKA
s'allume.
i
•Le conducteur est
responsable de la précision
de l'orientation du volant.
•Désactivez le système dans
les situations suivantes.
- Par mauvais temps
- Sur des routes en mauvais
état
- Lorsque le conducteur doit
fréquemment contrôler
manuellement le volant.
AVERTISSEMENT
OIK057120L
OIK057121L

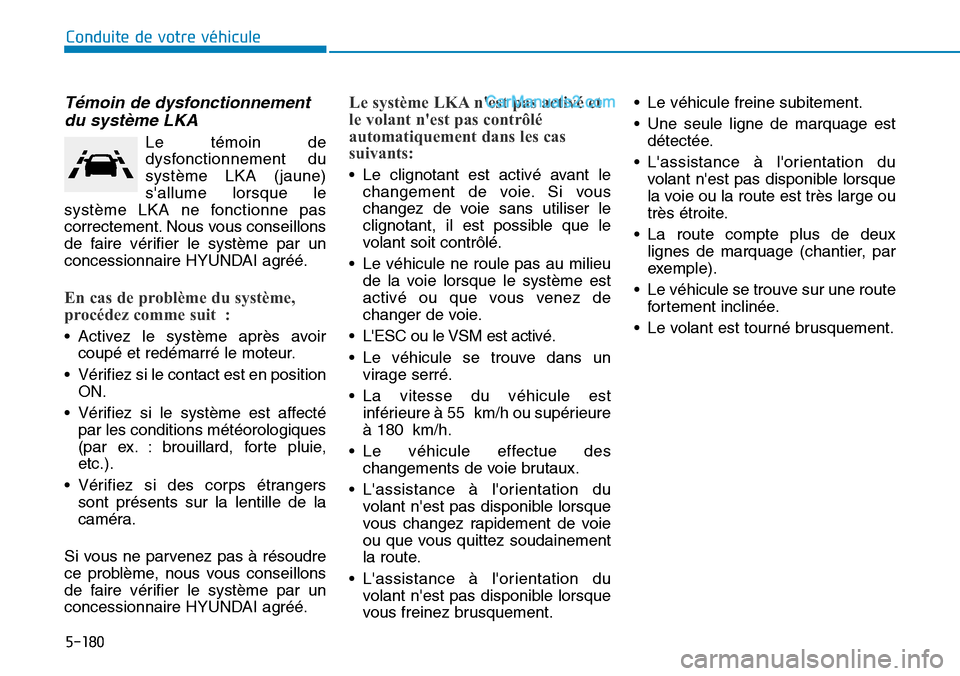

5-180
Conduite de votre véhicule
Témoin de dysfonctionnement
du système LKA
Le témoin de
dysfonctionnement du
système LKA (jaune)
s'allume lorsque le
système LKA ne fonctionne pas
correctement. Nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
En cas de problème du système,
procédez comme suit :
• Activez le système après avoir
coupé et redémarré le moteur.
• Vérifiez si le contact est en position
ON.
• Vérifiez si le système est affecté
par les conditions météorologiques
(par ex. : brouillard, forte pluie,
etc.).
• Vérifiez si des corps étrangers
sont présents sur la lentille de la
caméra.
Si vous ne parvenez pas à résoudre
ce problème, nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Le système LKA n'est pas activé et
le volant n'est pas contrôlé
automatiquement dans les cas
suivants:
• Le clignotant est activé avant le
changement de voie. Si vous
changez de voie sans utiliser le
clignotant, il est possible que le
volant soit contrôlé.
• Le véhicule ne roule pas au milieu
de la voie lorsque le système est
activé ou que vous venez de
changer de voie.
• L'ESC ou le VSM est activé.
• Le véhicule se trouve dans un
virage serré.
• La vitesse du véhicule est
inférieure à 55 km/h ou supérieure
à 180 km/h.
• Le véhicule effectue des
changements de voie brutaux.
• L'assistance à l'orientation du
volant n'est pas disponible lorsque
vous changez rapidement de voie
ou que vous quittez soudainement
la route.
• L'assistance à l'orientation du
volant n'est pas disponible lorsque
vous freinez brusquement.• Le véhicule freine subitement.
• Une seule ligne de marquage est
détectée.
• L'assistance à l'orientation du
volant n'est pas disponible lorsque
la voie ou la route est très large ou
très étroite.
• La route compte plus de deux
lignes de marquage (chantier, par
exemple).
• Le véhicule se trouve sur une route
fortement inclinée.
• Le volant est tourné brusquement.

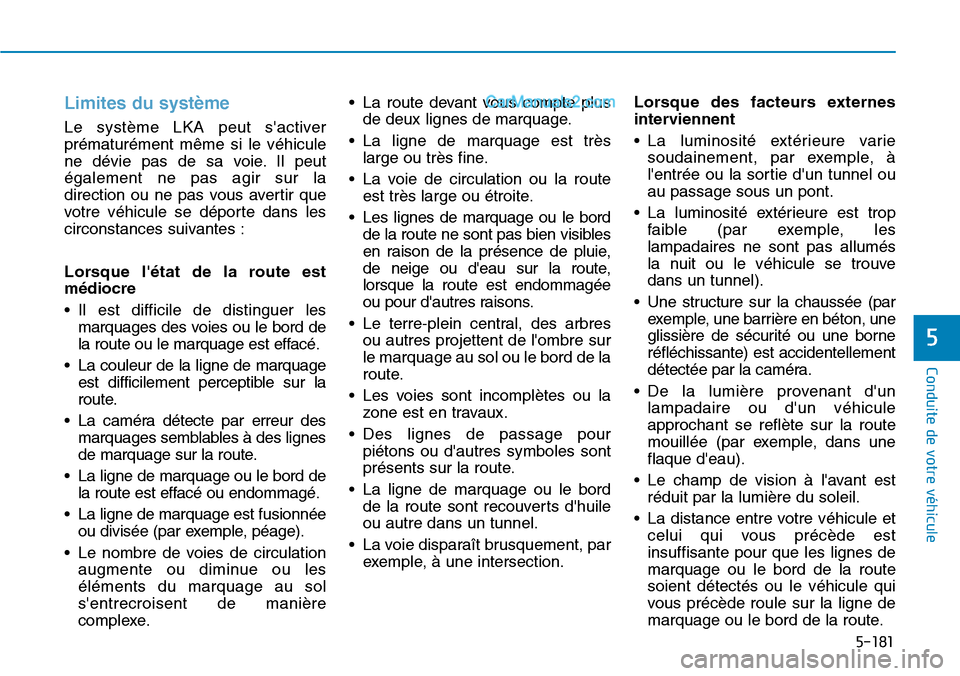

5-181
Conduite de votre véhicule
5
Limites du système
Le système LKA peut s'activer
prématurément même si le véhicule
ne dévie pas de sa voie. Il peut
également ne pas agir sur la
direction ou ne pas vous avertir que
votre véhicule se déporte dans les
circonstances suivantes :
Lorsque l'état de la route est
médiocre
• Il est difficile de distinguer les
marquages des voies ou le bord de
la route ou le marquage est effacé.
• La couleur de la ligne de marquage
est difficilement perceptible sur la
route.
• La caméra détecte par erreur des
marquages semblables à des lignes
de marquage sur la route.
• La ligne de marquage ou le bord de
la route est effacé ou endommagé.
• La ligne de marquage est fusionnée
ou divisée (par exemple, péage).
• Le nombre de voies de circulation
augmente ou diminue ou les
éléments du marquage au sol
s'entrecroisent de manière
complexe.• La route devant vous compte plus
de deux lignes de marquage.
• La ligne de marquage est très
large ou très fine.
• La voie de circulation ou la route
est très large ou étroite.
• Les lignes de marquage ou le bord
de la route ne sont pas bien visibles
en raison de la présence de pluie,
de neige ou d'eau sur la route,
lorsque la route est endommagée
ou pour d'autres raisons.
• Le terre-plein central, des arbres
ou autres projettent de l'ombre sur
le marquage au sol ou le bord de la
route.
• Les voies sont incomplètes ou la
zone est en travaux.
• Des lignes de passage pour
piétons ou d'autres symboles sont
présents sur la route.
• La ligne de marquage ou le bord
de la route sont recouverts d'huile
ou autre dans un tunnel.
• La voie disparaît brusquement, par
exemple, à une intersection.Lorsque des facteurs externes
interviennent
• La luminosité extérieure varie
soudainement, par exemple, à
l'entrée ou la sortie d'un tunnel ou
au passage sous un pont.
• La luminosité extérieure est trop
faible (par exemple, les
lampadaires ne sont pas allumés
la nuit ou le véhicule se trouve
dans un tunnel).
• Une structure sur la chaussée (par
exemple, une barrière en béton, une
glissière de sécurité ou une borne
réfléchissante) est accidentellement
détectée par la caméra.
• De la lumière provenant d'un
lampadaire ou d'un véhicule
approchant se reflète sur la route
mouillée (par exemple, dans une
flaque d'eau).
• Le champ de vision à l'avant est
réduit par la lumière du soleil.
• La distance entre votre véhicule et
celui qui vous précède est
insuffisante pour que les lignes de
marquage ou le bord de la route
soient détectés ou le véhicule qui
vous précède roule sur la ligne de
marquage ou le bord de la route.

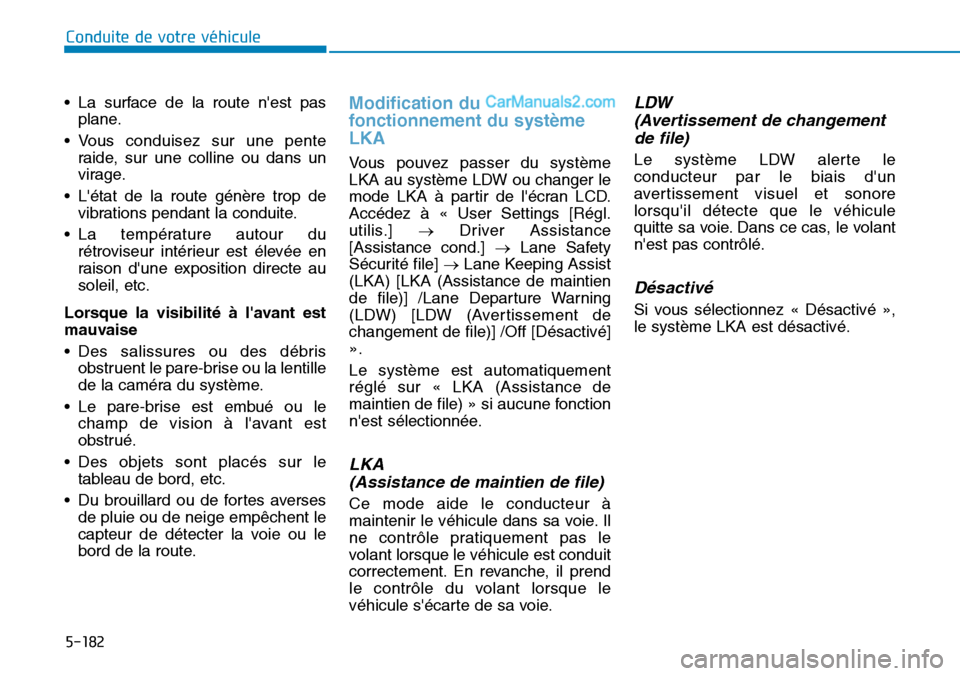

5-182
Conduite de votre véhicule
• La surface de la route n'est pas
plane.
• Vous conduisez sur une pente
raide, sur une colline ou dans un
virage.
• L'état de la route génère trop de
vibrations pendant la conduite.
• La température autour du
rétroviseur intérieur est élevée en
raison d'une exposition directe au
soleil, etc.
Lorsque la visibilité à l'avant est
mauvaise
• Des salissures ou des débris
obstruent le pare-brise ou la lentille
de la caméra du système.
• Le pare-brise est embué ou le
champ de vision à l'avant est
obstrué.
• Des objets sont placés sur le
tableau de bord, etc.
• Du brouillard ou de fortes averses
de pluie ou de neige empêchent le
capteur de détecter la voie ou le
bord de la route.
Modification du
fonctionnement du système
LKA
Vous pouvez passer du système
LKA au système LDW ou changer le
mode LKA à partir de l'écran LCD.
Accédez à « User Settings [Régl.
utilis.] →Driver Assistance
[Assistance cond.] →Lane Safety
Sécurité file] →Lane Keeping Assist
(LKA) [LKA (Assistance de maintien
de file)] /Lane Departure Warning
(LDW) [LDW (Avertissement de
changement de file)] /Off [Désactivé]
».
Le système est automatiquement
réglé sur « LKA (Assistance de
maintien de file) » si aucune fonction
n'est sélectionnée.
LKA
(Assistance de maintien de file)
Ce mode aide le conducteur à
maintenir le véhicule dans sa voie. Il
ne contrôle pratiquement pas le
volant lorsque le véhicule est conduit
correctement. En revanche, il prend
le contrôle du volant lorsque le
véhicule s'écarte de sa voie.
LDW
(Avertissement de changement
de file)
Le système LDW alerte le
conducteur par le biais d'un
avertissement visuel et sonore
lorsqu'il détecte que le véhicule
quitte sa voie. Dans ce cas, le volant
n'est pas contrôlé.
Désactivé
Si vous sélectionnez « Désactivé »,
le système LKA est désactivé.
