2019 Hyundai Santa Fe Manuel du propriétaire (in French)

7-6
Entretien
1. Réservoir de liquide de refroidissement
moteur
2. Réservoir de liquide lave-glace
3. Bouchon du réservoir de liquide de
refroidissement moteur
4. Boîtier à fusibles
5. Jauge d'huile moteur
6. Bouchon du réservoir de d'huile moteur
7. Réservoir de liquide de frein/
d'embrayage
8. Filtre à air
9. Borne [+] de la batterie
10. Borne [-] de la batterie
OTM078020
■Moteur diesel (R 2,0/2,2)
Le compartiment moteur de votre véhicule peut différer de celui présenté dans l'illustration.

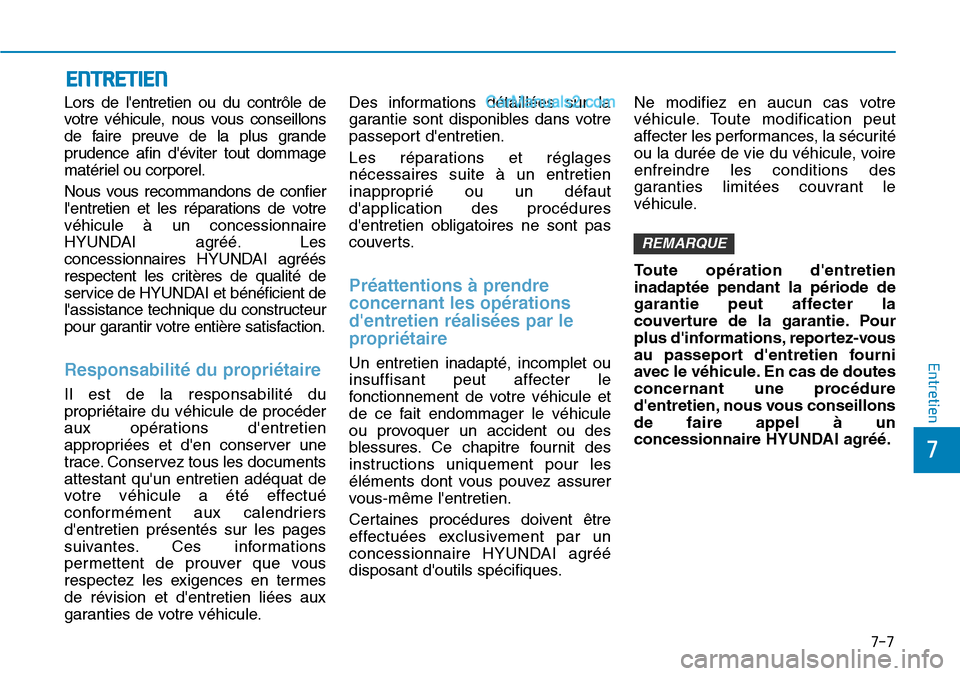

7-7
7
Entretien
ENTRETIEN
Lors de l'entretien ou du contrôle de
votre véhicule, nous vous conseillons
de faire preuve de la plus grande
prudence afin d'éviter tout dommage
matériel ou corporel.
Nous vous recommandons de confier
l'entretien et les réparations de votre
véhicule à un concessionnaire
HYUNDAI agréé. Les
concessionnaires HYUNDAI agréés
respectent les critères de qualité de
service de HYUNDAI et bénéficient de
l'assistance technique du constructeur
pour garantir votre entière satisfaction.
Responsabilité du propriétaire
Il est de la responsabilité du
propriétaire du véhicule de procéder
aux opérations d'entretien
appropriées et d'en conserver une
trace. Conservez tous les documents
attestant qu'un entretien adéquat de
votre véhicule a été effectué
conformément aux calendriers
d'entretien présentés sur les pages
suivantes. Ces informations
permettent de prouver que vous
respectez les exigences en termes
de révision et d'entretien liées aux
garanties de votre véhicule.Des informations détaillées sur la
garantie sont disponibles dans votre
passeport d'entretien.
Les réparations et réglages
nécessaires suite à un entretien
inapproprié ou un défaut
d'application des procédures
d'entretien obligatoires ne sont pas
couverts.
Préattentions à prendre
concernant les opérations
d'entretien réalisées par le
propriétaire
Un entretien inadapté, incomplet ou
insuffisant peut affecter le
fonctionnement de votre véhicule et
de ce fait endommager le véhicule
ou provoquer un accident ou des
blessures. Ce chapitre fournit des
instructions uniquement pour les
éléments dont vous pouvez assurer
vous-même l'entretien.
Certaines procédures doivent être
effectuées exclusivement par un
concessionnaire HYUNDAI agréé
disposant d'outils spécifiques.Ne modifiez en aucun cas votre
véhicule. Toute modification peut
affecter les performances, la sécurité
ou la durée de vie du véhicule, voire
enfreindre les conditions des
garanties limitées couvrant le
véhicule.
Toute opération d'entretien
inadaptée pendant la période de
garantie peut affecter la
couverture de la garantie. Pour
plus d'informations, reportez-vous
au passeport d'entretien fourni
avec le véhicule. En cas de doutes
concernant une procédure
d'entretien, nous vous conseillons
de faire appel à un
concessionnaire HYUNDAI agréé.
REMARQUE

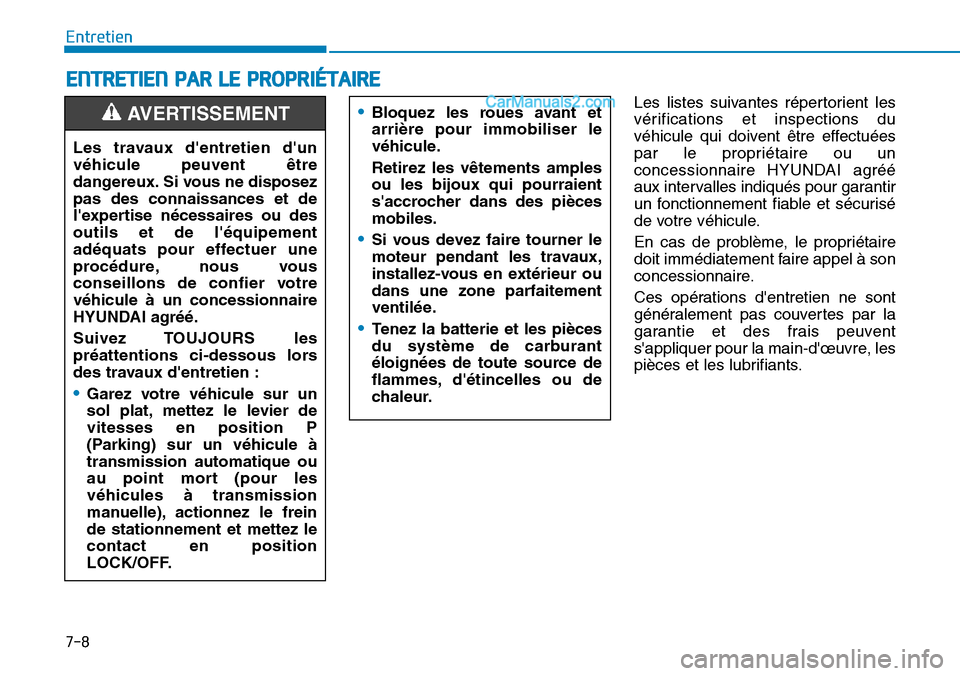

7-8
Entretien
ENTRETIEN PAR LE PROPRIÉTAIRE
Les listes suivantes répertorient les
vérifications et inspections du
véhicule qui doivent être effectuées
par le propriétaire ou un
concessionnaire HYUNDAI agréé
aux intervalles indiqués pour garantir
un fonctionnement fiable et sécurisé
de votre véhicule.
En cas de problème, le propriétaire
doit immédiatement faire appel à son
concessionnaire.
Ces opérations d'entretien ne sont
généralement pas couvertes par la
garantie et des frais peuvent
s'appliquer pour la main-d'œuvre, les
pièces et les lubrifiants. Les travaux d'entretien d'un
véhicule peuvent être
dangereux. Si vous ne disposez
pas des connaissances et de
l'expertise nécessaires ou des
outils et de l'équipement
adéquats pour effectuer une
procédure, nous vous
conseillons de confier votre
véhicule à un concessionnaire
HYUNDAI agréé.
Suivez TOUJOURS les
préattentions ci-dessous lors
des travaux d'entretien :
•Garez votre véhicule sur un
sol plat, mettez le levier de
vitesses en position P
(Parking) sur un véhicule à
transmission automatique ou
au point mort (pour les
véhicules à transmission
manuelle), actionnez le frein
de stationnement et mettez le
contact en position
LOCK/OFF.
AVERTISSEMENT •Bloquez les roues avant et
arrière pour immobiliser le
véhicule.
Retirez les vêtements amples
ou les bijoux qui pourraient
s'accrocher dans des pièces
mobiles.
•Si vous devez faire tourner le
moteur pendant les travaux,
installez-vous en extérieur ou
dans une zone parfaitement
ventilée.
•Tenez la batterie et les pièces
du système de carburant
éloignées de toute source de
flammes, d'étincelles ou de
chaleur.

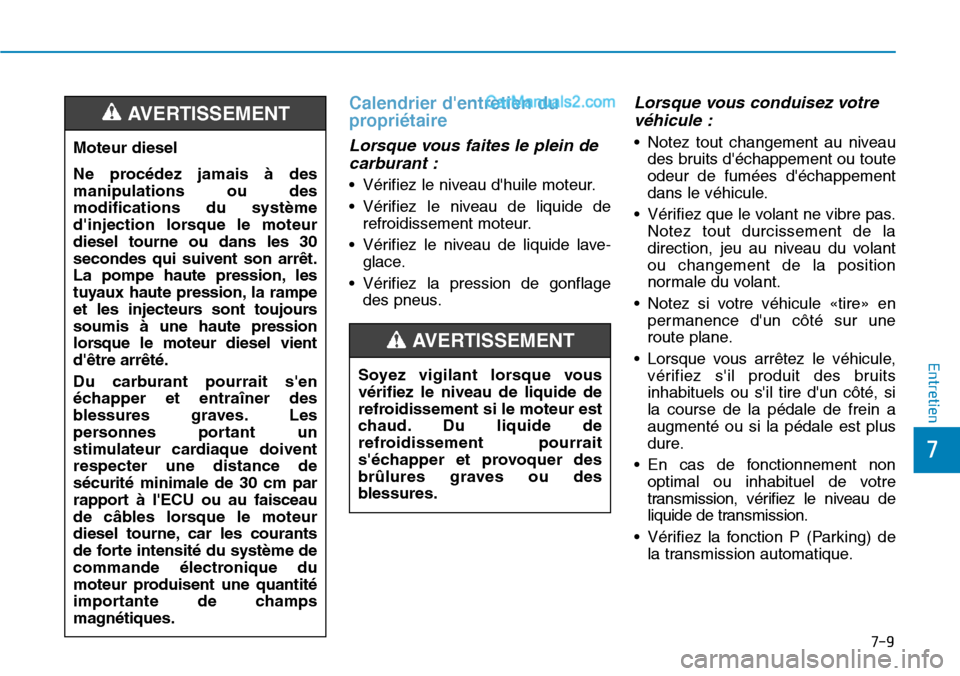

7-9
7
Entretien
Calendrier d'entretien du
propriétaire
Lorsque vous faites le plein de
carburant :
• Vérifiez le niveau d'huile moteur.
• Vérifiez le niveau de liquide de
refroidissement moteur.
• Vérifiez le niveau de liquide lave-
glace.
• Vérifiez la pression de gonflage
des pneus.
Lorsque vous conduisez votre
véhicule :
• Notez tout changement au niveau
des bruits d'échappement ou toute
odeur de fumées d'échappement
dans le véhicule.
• Vérifiez que le volant ne vibre pas.
Notez tout durcissement de la
direction, jeu au niveau du volant
ou changement de la position
normale du volant.
• Notez si votre véhicule «tire» en
permanence d'un côté sur une
route plane.
• Lorsque vous arrêtez le véhicule,
vérifiez s'il produit des bruits
inhabituels ou s'il tire d'un côté, si
la course de la pédale de frein a
augmenté ou si la pédale est plus
dure.
• En cas de fonctionnement non
optimal ou inhabituel de votre
transmission, vérifiez le niveau de
liquide de transmission.
• Vérifiez la fonction P (Parking) de
la transmission automatique. Soyez vigilant lorsque vous
vérifiez le niveau de liquide de
refroidissement si le moteur est
chaud. Du liquide de
refroidissement pourrait
s'échapper et provoquer des
brûlures graves ou des
blessures.
AVERTISSEMENT
Moteur diesel
Ne procédez jamais à des
manipulations ou des
modifications du système
d'injection lorsque le moteur
diesel tourne ou dans les 30
secondes qui suivent son arrêt.
La pompe haute pression, les
tuyaux haute pression, la rampe
et les injecteurs sont toujours
soumis à une haute pression
lorsque le moteur diesel vient
d'être arrêté.
Du carburant pourrait s'en
échapper et entraîner des
blessures graves. Les
personnes portant un
stimulateur cardiaque doivent
respecter une distance de
sécurité minimale de 30 cm par
rapport à l'ECU ou au faisceau
de câbles lorsque le moteur
diesel tourne, car les courants
de forte intensité du système de
commande électronique du
moteur produisent une quantité
importante de champs
magnétiques.
AVERTISSEMENT

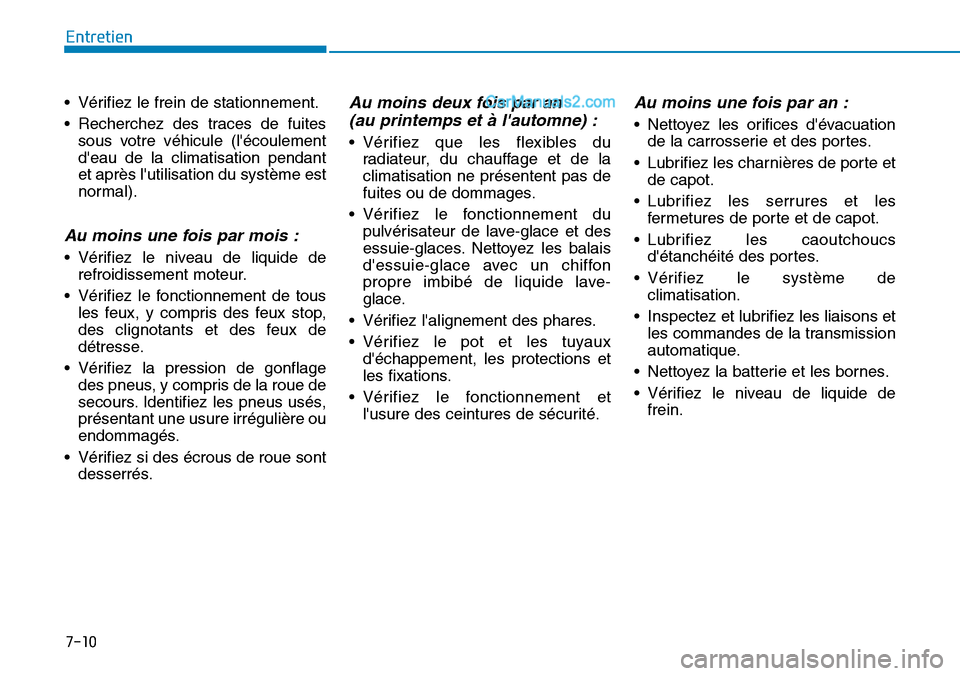

7-10
Entretien
• Vérifiez le frein de stationnement.
• Recherchez des traces de fuites
sous votre véhicule (l'écoulement
d'eau de la climatisation pendant
et après l'utilisation du système est
normal).
Au moins une fois par mois :
• Vérifiez le niveau de liquide de
refroidissement moteur.
• Vérifiez le fonctionnement de tous
les feux, y compris des feux stop,
des clignotants et des feux de
détresse.
• Vérifiez la pression de gonflage
des pneus, y compris de la roue de
secours. Identifiez les pneus usés,
présentant une usure irrégulière ou
endommagés.
• Vérifiez si des écrous de roue sont
desserrés.
Au moins deux fois par an
(au printemps et à l'automne) :
• Vérifiez que les flexibles du
radiateur, du chauffage et de la
climatisation ne présentent pas de
fuites ou de dommages.
• Vérifiez le fonctionnement du
pulvérisateur de lave-glace et des
essuie-glaces. Nettoyez les balais
d'essuie-glace avec un chiffon
propre imbibé de liquide lave-
glace.
• Vérifiez l'alignement des phares.
• Vérifiez le pot et les tuyaux
d'échappement, les protections et
les fixations.
• Vérifiez le fonctionnement et
l'usure des ceintures de sécurité.
Au moins une fois par an :
• Nettoyez les orifices d'évacuation
de la carrosserie et des portes.
• Lubrifiez les charnières de porte et
de capot.
• Lubrifiez les serrures et les
fermetures de porte et de capot.
• Lubrifiez les caoutchoucs
d'étanchéité des portes.
• Vérifiez le système de
climatisation.
• Inspectez et lubrifiez les liaisons et
les commandes de la transmission
automatique.
• Nettoyez la batterie et les bornes.
• Vérifiez le niveau de liquide de
frein.

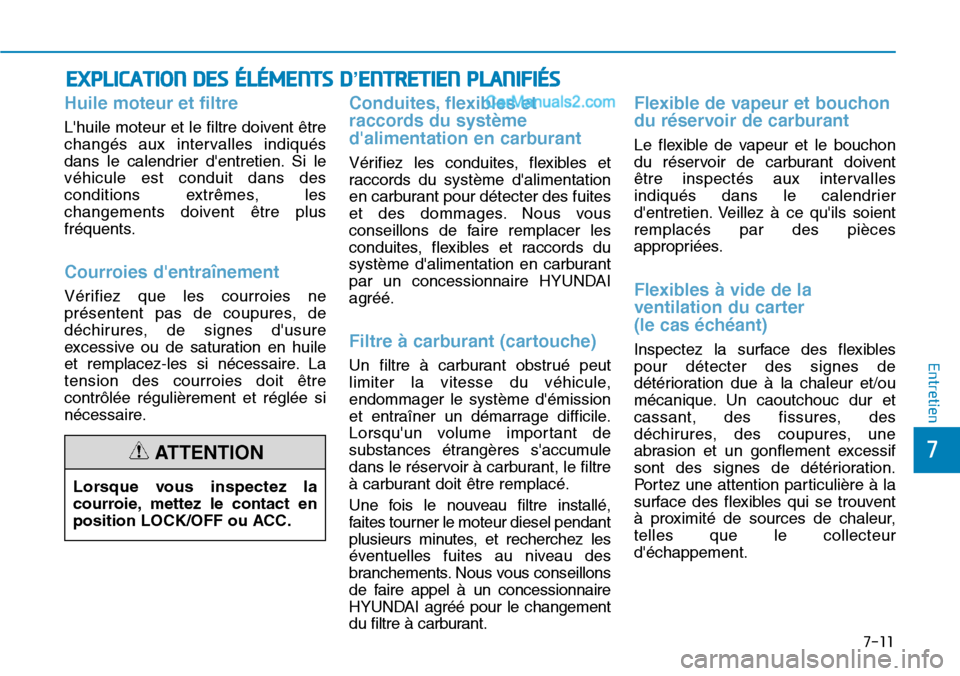

7-11
7
Entretien
EXPLICATION DES ÉLÉMENTS D’ENTRETIEN PLANIFIÉS
Huile moteur et filtre
L'huile moteur et le filtre doivent être
changés aux intervalles indiqués
dans le calendrier d'entretien. Si le
véhicule est conduit dans des
conditions extrêmes, les
changements doivent être plus
fréquents.
Courroies d'entraînement
Vérifiez que les courroies ne
présentent pas de coupures, de
déchirures, de signes d'usure
excessive ou de saturation en huile
et remplacez-les si nécessaire. La
tension des courroies doit être
contrôlée régulièrement et réglée si
nécessaire.
Conduites, flexibles et
raccords du système
d'alimentation en carburant
Vérifiez les conduites, flexibles et
raccords du système d'alimentation
en carburant pour détecter des fuites
et des dommages. Nous vous
conseillons de faire remplacer les
conduites, flexibles et raccords du
système d'alimentation en carburant
par un concessionnaire HYUNDAI
agréé.
Filtre à carburant (cartouche)
Un filtre à carburant obstrué peut
limiter la vitesse du véhicule,
endommager le système d'émission
et entraîner un démarrage difficile.
Lorsqu'un volume important de
substances étrangères s'accumule
dans le réservoir à carburant, le filtre
à carburant doit être remplacé.
Une fois le nouveau filtre installé,
faites tourner le moteur diesel pendant
plusieurs minutes, et recherchez les
éventuelles fuites au niveau des
branchements. Nous vous conseillons
de faire appel à un concessionnaire
HYUNDAI agréé pour le changement
du filtre à carburant.
Flexible de vapeur et bouchon
du réservoir de carburant
Le flexible de vapeur et le bouchon
du réservoir de carburant doivent
être inspectés aux intervalles
indiqués dans le calendrier
d'entretien. Veillez à ce qu'ils soient
remplacés par des pièces
appropriées.
Flexibles à vide de la
ventilation du carter
(le cas échéant)
Inspectez la surface des flexibles
pour détecter des signes de
détérioration due à la chaleur et/ou
mécanique. Un caoutchouc dur et
cassant, des fissures, des
déchirures, des coupures, une
abrasion et un gonflement excessif
sont des signes de détérioration.
Portez une attention particulière à la
surface des flexibles qui se trouvent
à proximité de sources de chaleur,
telles que le collecteur
d'échappement. Lorsque vous inspectez la
courroie, mettez le contact en
position LOCK/OFF ou ACC.
ATTENTION

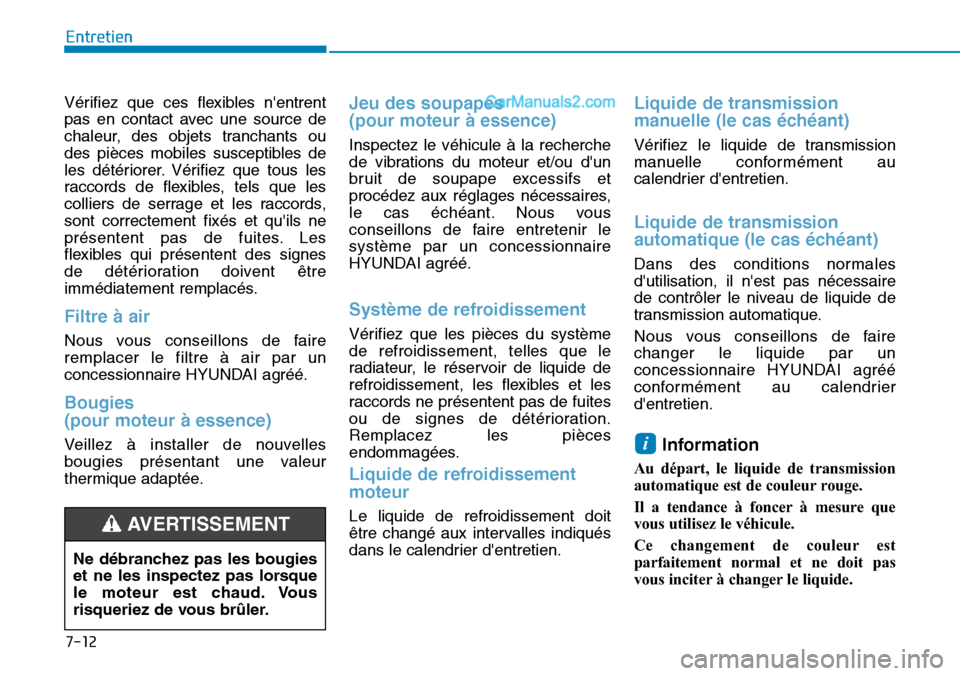

7-12
Entretien
Vérifiez que ces flexibles n'entrent
pas en contact avec une source de
chaleur, des objets tranchants ou
des pièces mobiles susceptibles de
les détériorer. Vérifiez que tous les
raccords de flexibles, tels que les
colliers de serrage et les raccords,
sont correctement fixés et qu'ils ne
présentent pas de fuites. Les
flexibles qui présentent des signes
de détérioration doivent être
immédiatement remplacés.
Filtre à air
Nous vous conseillons de faire
remplacer le filtre à air par un
concessionnaire HYUNDAI agréé.
Bougies
(pour moteur à essence)
Veillez à installer de nouvelles
bougies présentant une valeur
thermique adaptée.
Jeu des soupapes
(pour moteur à essence)
Inspectez le véhicule à la recherche
de vibrations du moteur et/ou d'un
bruit de soupape excessifs et
procédez aux réglages nécessaires,
le cas échéant. Nous vous
conseillons de faire entretenir le
système par un concessionnaire
HYUNDAI agréé.
Système de refroidissement
Vérifiez que les pièces du système
de refroidissement, telles que le
radiateur, le réservoir de liquide de
refroidissement, les flexibles et les
raccords ne présentent pas de fuites
ou de signes de détérioration.
Remplacez les pièces
endommagées.
Liquide de refroidissement
moteur
Le liquide de refroidissement doit
être changé aux intervalles indiqués
dans le calendrier d'entretien.
Liquide de transmission
manuelle (le cas échéant)
Vérifiez le liquide de transmission
manuelle conformément au
calendrier d'entretien.
Liquide de transmission
automatique (le cas échéant)
Dans des conditions normales
d'utilisation, il n'est pas nécessaire
de contrôler le niveau de liquide de
transmission automatique.
Nous vous conseillons de faire
changer le liquide par un
concessionnaire HYUNDAI agréé
conformément au calendrier
d'entretien.
Information
Au départ, le liquide de transmission
automatique est de couleur rouge.
Il a tendance à foncer à mesure que
vous utilisez le véhicule.
Ce changement de couleur est
parfaitement normal et ne doit pas
vous inciter à changer le liquide.
i
Ne débranchez pas les bougies
et ne les inspectez pas lorsque
le moteur est chaud. Vous
risqueriez de vous brûler.
AVERTISSEMENT

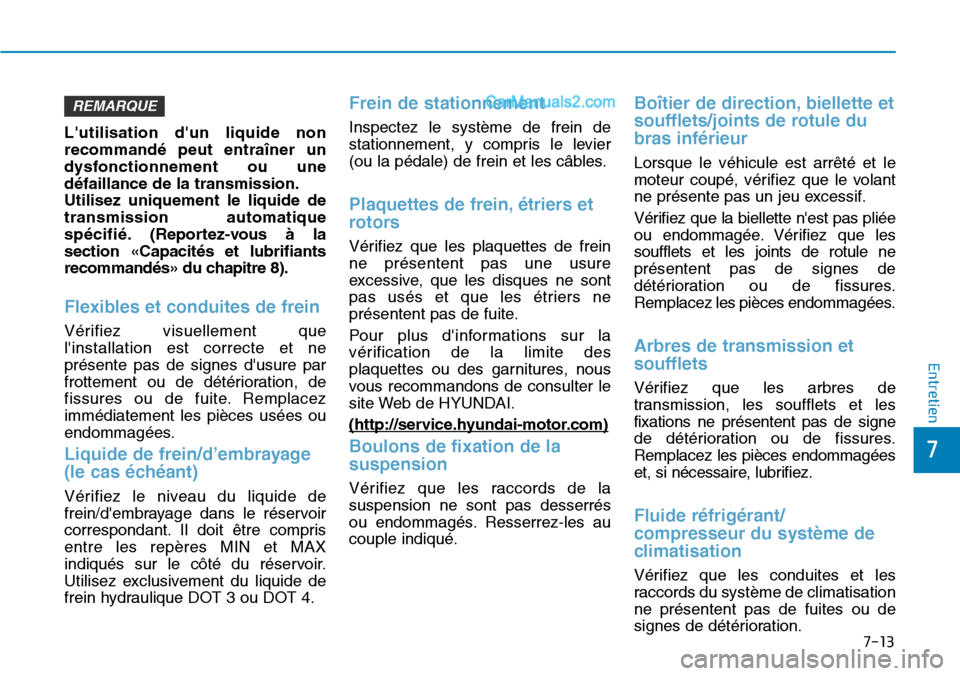

7-13
7
Entretien
L'utilisation d'un liquide non
recommandé peut entraîner un
dysfonctionnement ou une
défaillance de la transmission.
Utilisez uniquement le liquide de
transmission automatique
spécifié.(Reportez-vous à la
section «Capacités et lubrifiants
recommandés» du chapitre 8).
Flexibles et conduites de frein
Vérifiez visuellement que
l'installation est correcte et ne
présente pas de signes d'usure par
frottement ou de détérioration, de
fissures ou de fuite. Remplacez
immédiatement les pièces usées ou
endommagées.
Liquide de frein/d’embrayage
(le cas échéant)
Vérifiez le niveau du liquide de
frein/d'embrayage dans le réservoir
correspondant. Il doit être compris
entre les repères MIN et MAX
indiqués sur le côté du réservoir.
Utilisez exclusivement du liquide de
frein hydraulique DOT 3 ou DOT 4.
Frein de stationnement
Inspectez le système de frein de
stationnement, y compris le levier
(ou la pédale) de frein et les câbles.
Plaquettes de frein, étriers et
rotors
Vérifiez que les plaquettes de frein
ne présentent pas une usure
excessive, que les disques ne sont
pas usés et que les étriers ne
présentent pas de fuite.
Pour plus d'informations sur la
vérification de la limite des
plaquettes ou des garnitures, nous
vous recommandons de consulter le
site Web de HYUNDAI.
(
http://service.hyundai-motor.com)
Boulons de fixation de la
suspension
Vérifiez que les raccords de la
suspension ne sont pas desserrés
ou endommagés. Resserrez-les au
couple indiqué.
Boîtier de direction, biellette et
soufflets/joints de rotule du
bras inférieur
Lorsque le véhicule est arrêté et le
moteur coupé, vérifiez que le volant
ne présente pas un jeu excessif.
Vérifiez que la biellette n'est pas pliée
ou endommagée. Vérifiez que les
soufflets et les joints de rotule ne
présentent pas de signes de
détérioration ou de fissures.
Remplacez les pièces endommagées.
Arbres de transmission et
soufflets
Vérifiez que les arbres de
transmission, les soufflets et les
fixations ne présentent pas de signe
de détérioration ou de fissures.
Remplacez les pièces endommagées
et, si nécessaire, lubrifiez.
Fluide réfrigérant/
compresseur du système de
climatisation
Vérifiez que les conduites et les
raccords du système de climatisation
ne présentent pas de fuites ou de
signes de détérioration.
REMARQUE
