7-62
Entretien

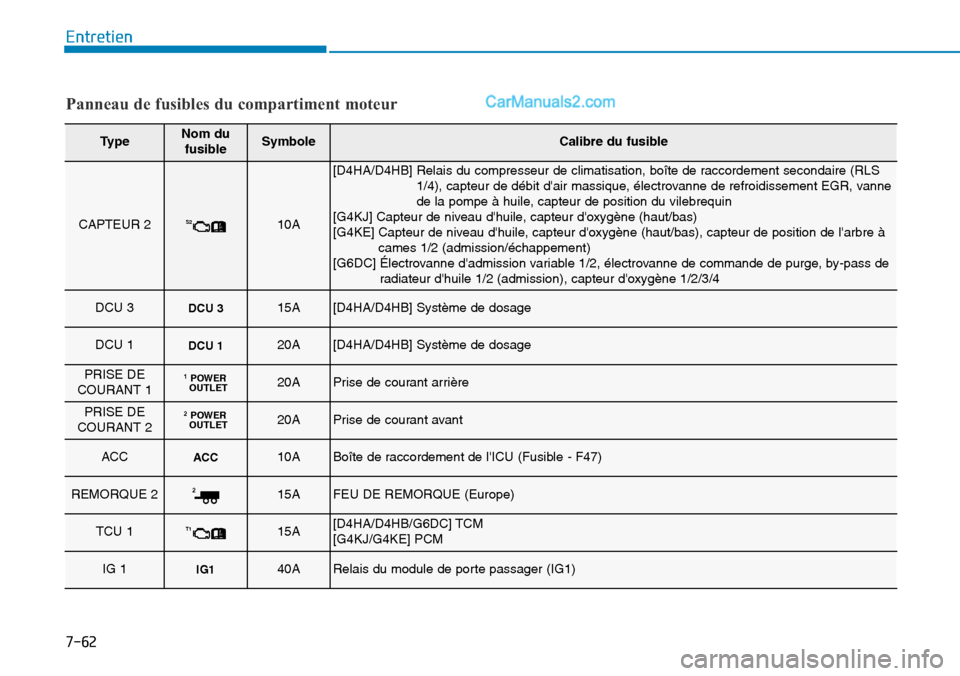

TypeNom du
fusibleSymboleCalibre du fusible
CAPTEUR 2S210A
[D4HA/D4HB] Relais du compresseur de climatisation, boîte de raccordement secondaire (RLS
1/4), capteur de débit d'air massique, électrovanne de refroidissement EGR, vanne
de la pompe à huile, capteur de position du vilebrequin
[G4KJ] Capteur de niveau d'huile, capteur d'oxygène (haut/bas)
[G4KE] Capteur de niveau d'huile, capteur d'oxygène (haut/bas), capteur de position de l'arbre à
cames 1/2 (admission/échappement)
[G6DC] Électrovanne d'admission variable 1/2, électrovanne de commande de purge, by-pass de
radiateur d'huile 1/2 (admission), capteur d'oxygène 1/2/3/4
DCU 3DCU 315A[D4HA/D4HB] Système de dosage
DCU 1DCU 120A[D4HA/D4HB] Système de dosage
PRISE DE
COURANT 1 1POWER
OUTLET20APrise de courant arrière
PRISE DE
COURANT 2 2POWER
OUTLET20APrise de courant avant
ACCACC10ABoîte de raccordement de l'ICU (Fusible - F47)
REMORQUE 2 215AFEU DE REMORQUE (Europe)
TCU 1T115A[D4HA/D4HB/G6DC] TCM
[G4KJ/G4KE] PCM
IG 1IG140ARelais du module de porte passager (IG1)

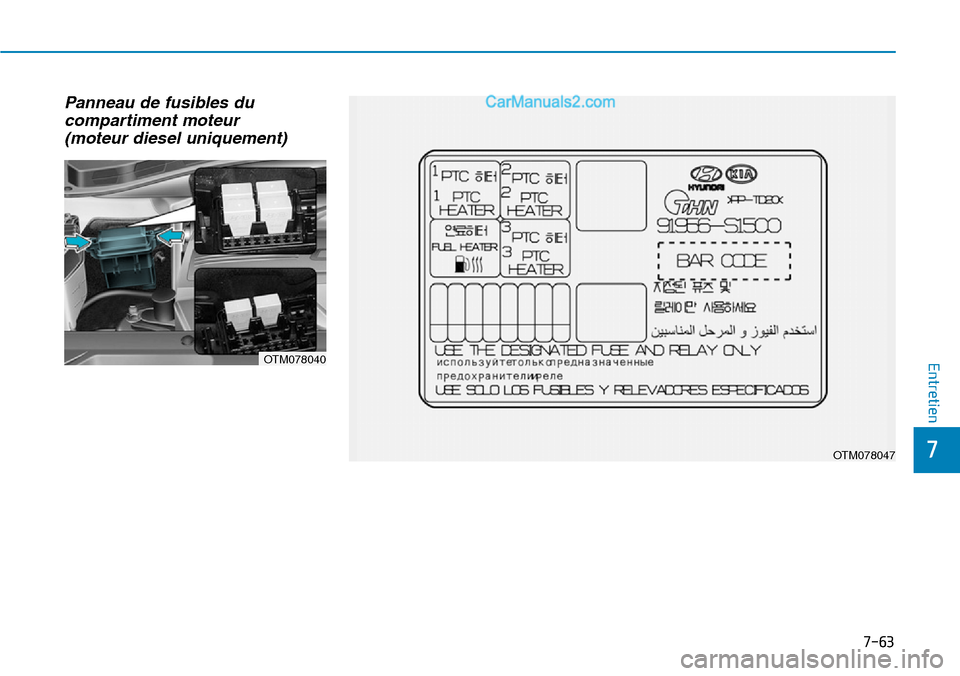

Panneau de fusibles du compartiment moteur

Panneau de fusibles du
compartiment moteur
(moteur diesel uniquement)
7-63
7
EntretienOTM078040
OTM078047

7-64
Entretien

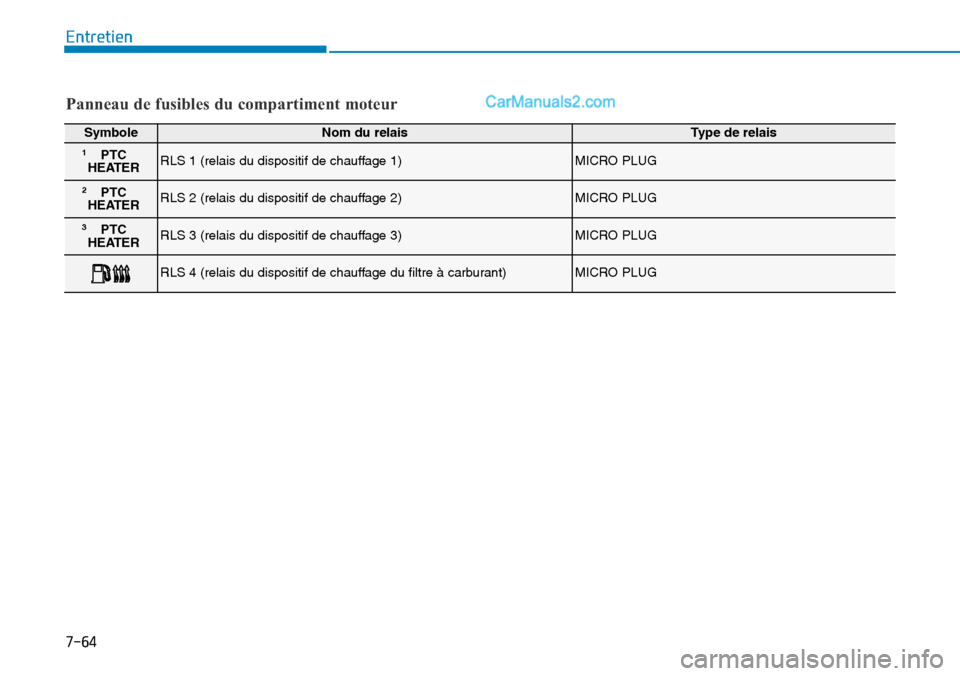

Panneau de fusibles du compartiment moteur
Symbole Nom du relaisType de relais
1PTC
HEATERRLS 1 (relais du dispositif de chauffage 1)MICRO PLUG
2PTC
HEATERRLS 2 (relais du dispositif de chauffage 2)MICRO PLUG
3PTC
HEATERRLS 3 (relais du dispositif de chauffage 3)MICRO PLUG
RLS 4 (relais du dispositif de chauffage du filtre à carburant)MICRO PLUG

7-65
7
Entretien
Consultez un concessionnaire
HUYNDAI agréé pour remplacer les
ampoules du véhicule. Il est
nécessaire de déposer d'autres
pièces du véhicule pour accéder aux
ampoules. C'est le cas notamment
du bloc optique, qu'il faut retirer en
intégralité pour accéder aux
ampoules.
Le retrait et la remise en place du
bloc optique peuvent endommager le
véhicule.Veillez à remplacer une ampoule
grillée par une ampoule de même
puissance pour ne pas
endommager le fusible ou le
système de câblage électrique.
Information
Après un long trajet, une conduite
sous une forte pluie ou le lavage du
véhicule, les lentilles des feux avant et
arrière peuvent être couvertes de
givre. Ce phénomène est dû à la
différence de température entre
l'intérieur et l'extérieur du feu. Il
rappelle la condensation qui se forme
à l'intérieur des vitres en cas de pluie
et n'est pas symptomatique d'un
problème lié à votre véhicule. Si de
l'eau s'infiltre dans le circuit de
l'ampoule, nous vous conseillons de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
Information
- Changement de sens de
circulation (pour l'Europe)
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de
circulation est inversé, cet éclairage
risque d'éblouir les conducteurs des
véhicules que vous croisez. Les
règlements de la CEE préconisent
plusieurs solutions techniques (par
exemple, le système de changement
automatique, la feuille adhésive, le
réglage vers le bas) pour éviter ce
problème. Ces phares ont été conçus
pour ne pas éblouir les conducteurs
roulant dans le sens opposé. Il n'est
donc pas nécessaire de changer vos
phares si vous voyagez dans un pays
dont le sens de circulation est inversé.
i
i
i

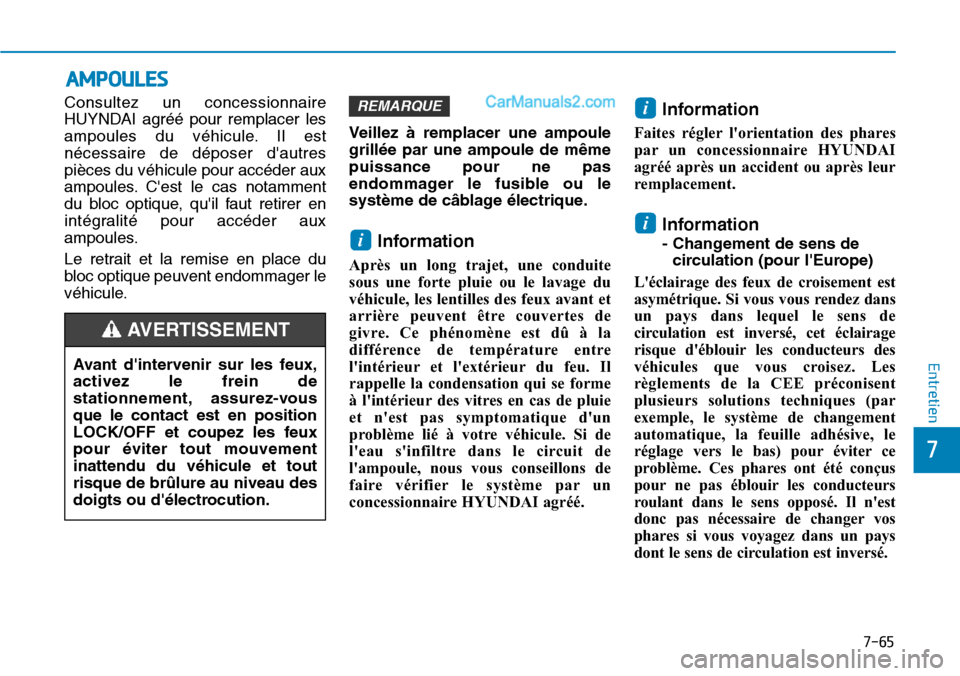

REMARQUE
AMPOULES
Avant d'intervenir sur les feux,
activez le frein de
stationnement, assurez-vous
que le contact est en position
LOCK/OFF et coupez les feux
pour éviter tout mouvement
inattendu du véhicule et tout
risque de br

7-66
Entretien
Information - Phare
dessicateur (le cas échéant)
Ce véhicule est équipé d'un dessicateur
pour réduire l'embuage des phares dû
à l'humidité.
Le dessicateur est un consommable
dont les performances peuvent varier
en fonction de la durée d'utilisation ou
de l'environnement.
Si l'embuage des phares persiste, nous
vous recommandons de faire appel à

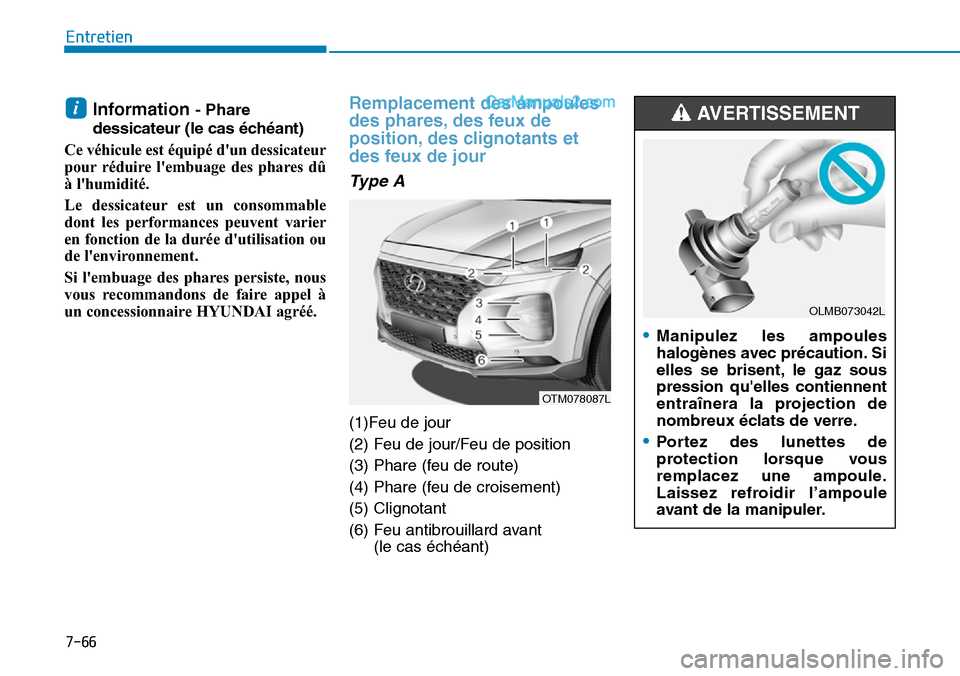

un concessionnaire HYUNDAI agréé. Remplacement des ampoules
des phares, des feux de
position, des clignotants et
des feux de jour
Type A
(1)Feu de jour
(2) Feu de jour/Feu de position
(3) Phare (feu de route)
(4) Phare (feu de croisement)
(5) Clignotant
(6) Feu antibrouillard avant
(le cas échéant)
i
•Manipulez les ampoules
halogènes avec précaution. Si
elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez des lunettes de
protection lorsque vous
remplacez une ampoule.
Laissez refroidir l’ampoule
avant de la manipuler.
AVERTISSEMENT
OLMB073042L
OTM078087L

7-67
7
Entretien
•Manipulez toujours les ampoules
halogènes avec précaution et
évitez les rayures et autres dégâts.
Si les ampoules sont allumées,
évitez tout contact avec des
liquides.
•Ne touchez jamais le verre avec
vos mains nues. Des résidus
d’huile peuvent surchauffer
l’ampoule et la faire éclater une
fois allumée.
•Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
•Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans un
emplacement appropriée.

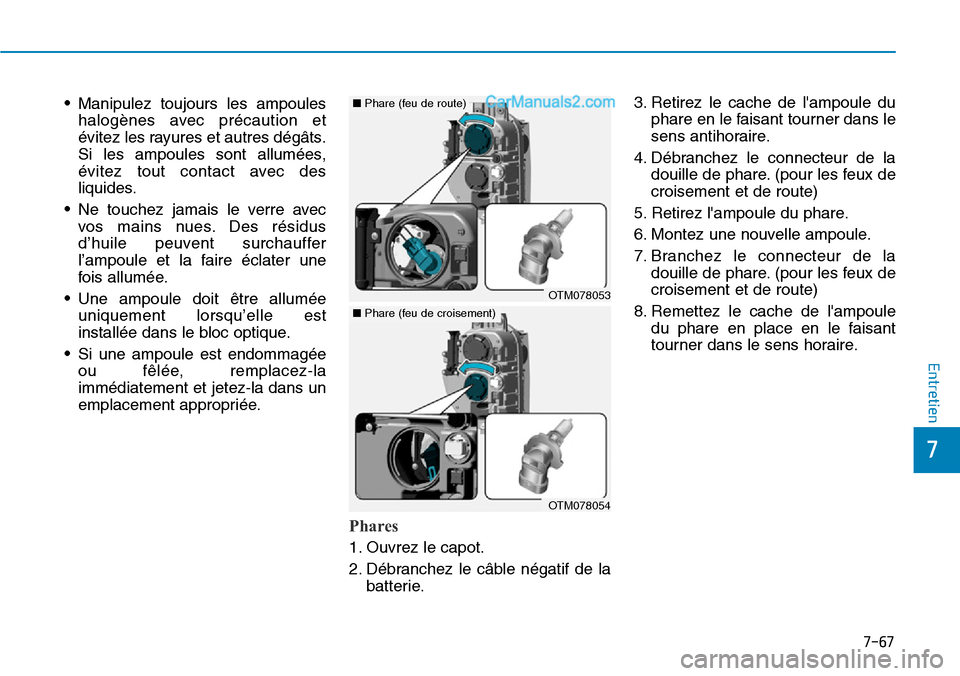

Phares
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.3. Retirez le cache de l'ampoule du
phare en le faisant tourner dans le
sens antihoraire.
4. Débranchez le connecteur de la
douille de phare. (pour les feux de
croisement et de route)
5. Retirez l'ampoule du phare.
6. Montez une nouvelle ampoule.
7. Branchez le connecteur de la
douille de phare. (pour les feux de
croisement et de route)
8. Remettez le cache de l'ampoule
du phare en place en le faisant
tourner dans le sens horaire.
OTM078053
■Phare (feu de route)
OTM078054
■Phare (feu de croisement)

7-68
Entretien

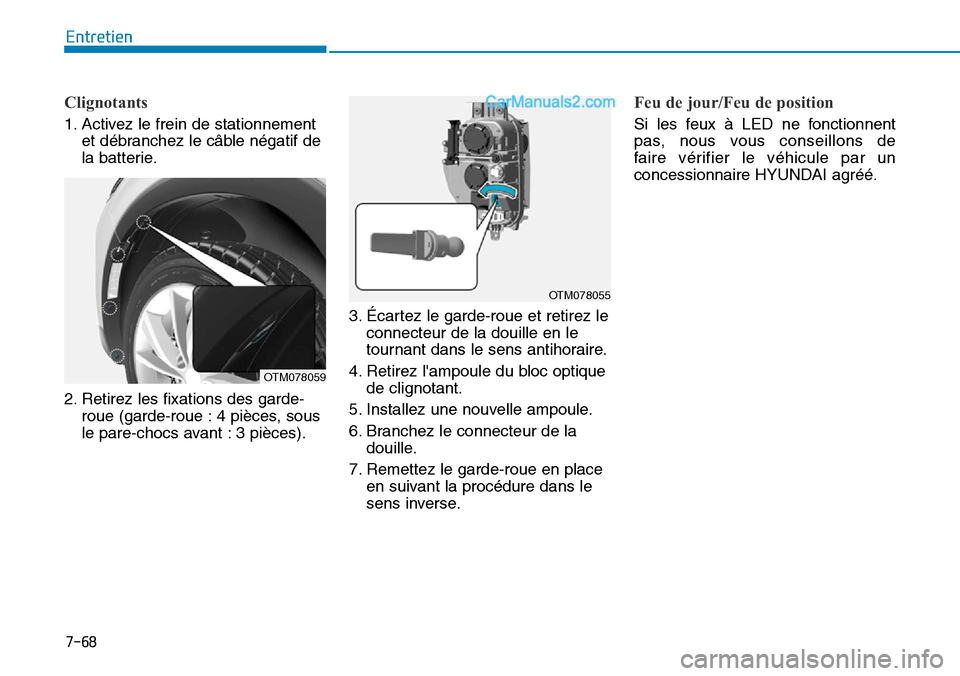

Clignotants
1. Activez le frein de stationnement
et débranchez le câble négatif de
la batterie.
2. Retirez les fixations des garde-
roue (garde-roue : 4 pièces, sous
le pare-chocs avant : 3 pièces).3. Écartez le garde-roue et retirez le
connecteur de la douille en le
tournant dans le sens antihoraire.
4. Retirez l'ampoule du bloc optique
de clignotant.
5. Installez une nouvelle ampoule.
6. Branchez le connecteur de la
douille.
7. Remettez le garde-roue en place
en suivant la procédure dans le
sens inverse.
Feu de jour/Feu de position
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de
faire vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
OTM078059
OTM078055

7-69
7
Entretien

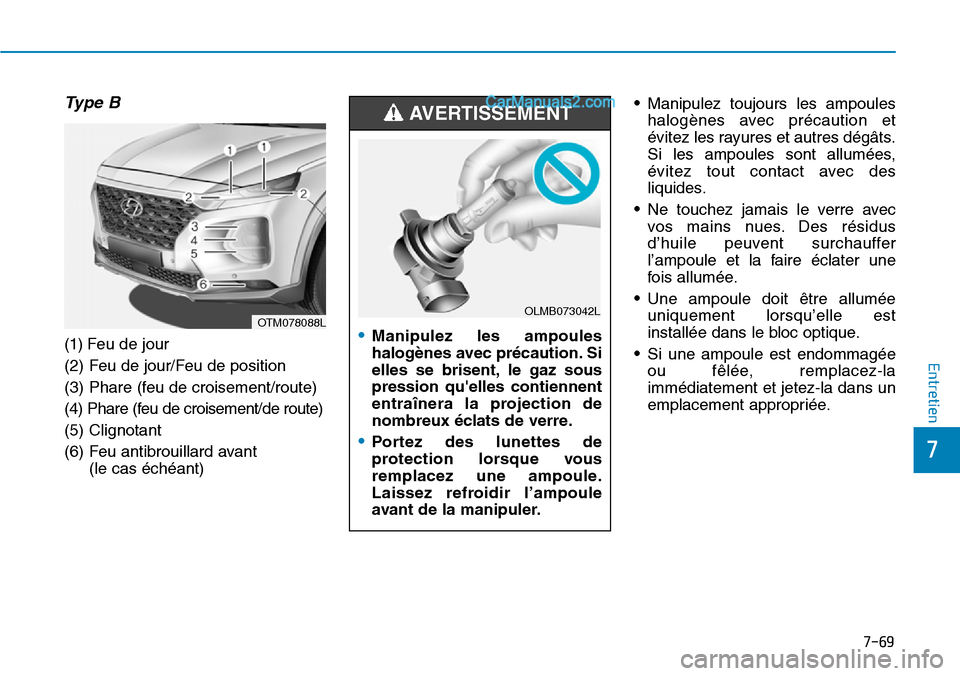

Type B
(1) Feu de jour
(2) Feu de jour/Feu de position
(3) Phare (feu de croisement/route)
(4) Phare (feu de croisement/de route)
(5) Clignotant
(6) Feu antibrouillard avant
(le cas échéant)
•Manipulez toujours les ampoules
halogènes avec précaution et
évitez les rayures et autres dégâts.
Si les ampoules sont allumées,
évitez tout contact avec des
liquides.
•Ne touchez jamais le verre avec
vos mains nues. Des résidus
d’huile peuvent surchauffer
l’ampoule et la faire éclater une
fois allumée.
•Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
•Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans un
emplacement appropriée.
•Manipulez les ampoules
halogènes avec précaution. Si
elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez des lunettes de
protection lorsque vous
remplacez une ampoule.
Laissez refroidir l’ampoule
avant de la manipuler.
AVERTISSEMENT
OLMB073042LOTM078088L
