2017 MAZDA MODEL CX-5 Užívateľská príručka (in Slovak)

Osvetlenie batožinového priestoru
1. Obaľte malý plochý skrutkovač
mäkkou handrou, aby nedošlo
k poškriabaniu krytu a svetlo
odmontujte jeho vypáčením za okraj.
2. Odpojte elektrický konektor
od žiarovky tak, že prstami stlačíte
jazýček na konektore a konektor
vytiahnete.
UPOZORNENIE
Pri výmene žiaroviek vždy najprv
odpojte konektor. Inak by mohlo dôjsť
ku skratu elektrických alebo
elektronických zariadení.
3. Vložte plochý skrutkovač do medzery
medzi krytom a jednotkou a posunutím
skrutkovača kryt uvoľnite.
4. Žiarovku odpojte jej vytiahnutím.
5. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-57

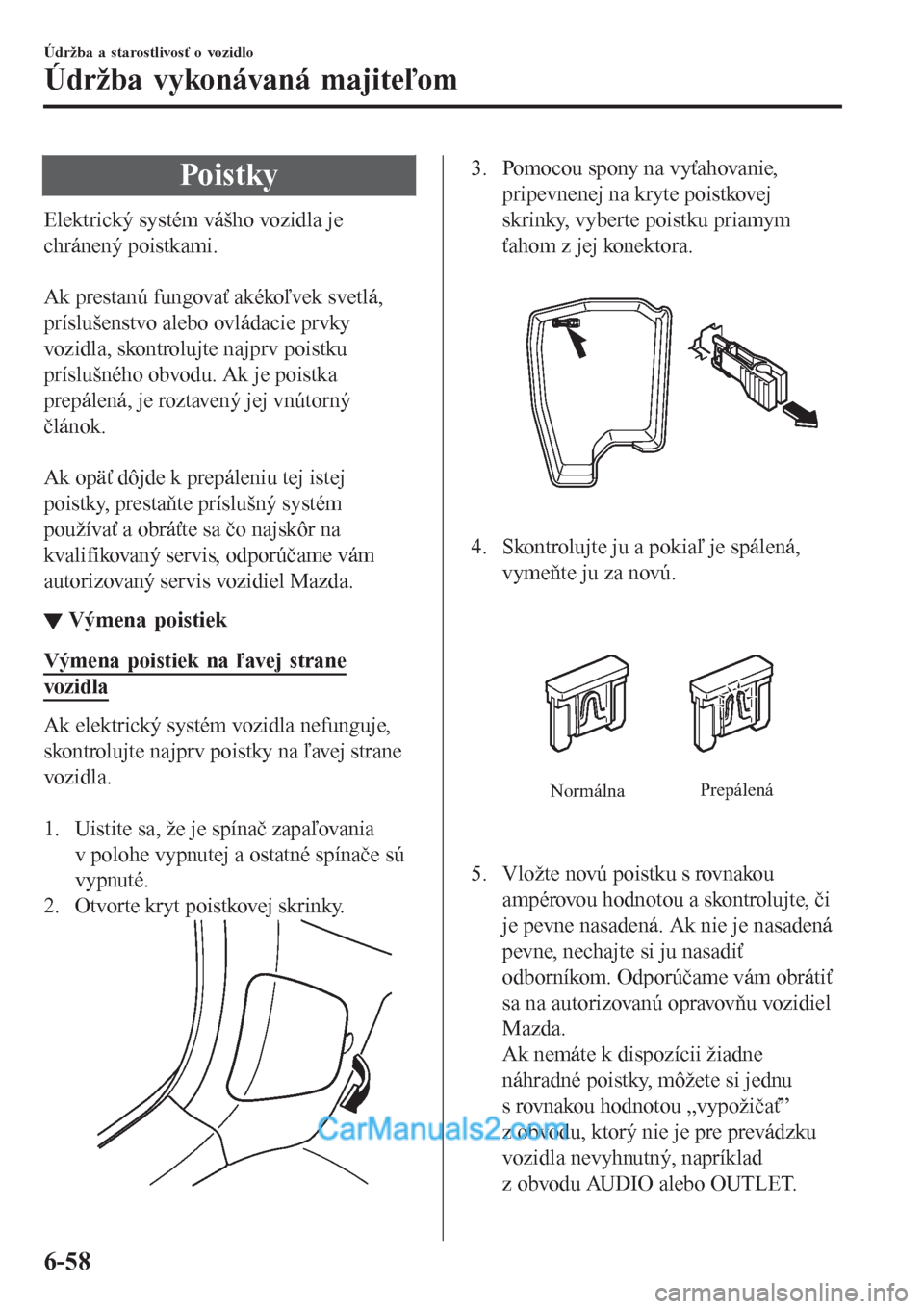

Poistky
Elektrický systém vášho vozidla je
chránený poistkami.

Ak prestanú fungovať akékoľvek svetlá,
príslušenstvo alebo ovládacie prvky
vozidla, skontrolujte najprv poistku
príslušného obvodu. Ak je poistka
prepálená, je roztavený jej vnútorný
článok.

Ak opäť dôjde k prepáleniu tej istej
poistky, prestaňte príslušný systém
používať a obráťte sa čo najskôr na
kvalifikovaný servis, odporúčame vám
autorizovaný servis vozidiel Mazda.
▼Výmena poistiek
Výmena poistiek na ľavej strane
vozidla
Ak elektrický systém vozidla nefunguje,
skontrolujte najprv poistky na ľavej strane
vozidla.

1. Uistite sa, že je spínač zapaľovania
v polohe vypnutej a ostatné spínače sú
vypnuté.
2. Otvorte kryt poistkovej skrinky.
3. Pomocou spony na vyťahovanie,
pripevnenej na kryte poistkovej
skrinky, vyberte poistku priamym
ťahom z jej konektora.
4. Skontrolujte ju a pokiaľ je spálená,
vymeňte ju za novú.
NormálnaPrepálená
5. Vložte novú poistku s rovnakou
ampérovou hodnotou a skontrolujte, či
je pevne nasadená. Ak nie je nasadená
pevne, nechajte si ju nasadiť
odborníkom. Odporúčame vám obrátiť
sa na autorizovanú opravovňu vozidiel
Mazda.
Ak nemáte k dispozícii žiadne
náhradné poistky, môžete si jednu
s rovnakou hodnotou „vypožičať”
z obvodu, ktorý nie je pre prevádzku
vozidla nevyhnutný, napríklad
z obvodu AUDIO alebo OUTLET.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-58

UPOZORNENIE
Poistku vždy vymieňajte za originálnu
poistku Mazda alebo ekvivalentnú
poistku rovnakej hodnoty. V opačnom
prípade by mohlo dôjsť k poškodeniu
elektrického systému vozidla.
6. Znovu nasaďte kryt a uistite sa, že je
bezpečne nasadený.
Výmena poistiek pod kapotou
Pokiaľ hlavné svetlomety alebo iné
elektrické zariadenie nefunguje a poistky
v kabíne vozidla sú v poriadku,
skontrolujte poistkovú skriňu v motorovom
priestore. Ak je poistka prepálená, musíte
ju vymeniť. Postupujte takto:

1. Uistite sa, že je spínač zapaľovania
v polohe vypnutej a ostatné spínače sú
vypnuté.
2. Demontujte kryt poistkovej skrinky.
3. Pokiaľ je spálená MAIN (HLAVNÁ)
poistka, vymeňte ju za novú s
rovnakou ampérovou hodnotou.
NormálnaPrepálená
VA R OVA N I E
Výmenu hlavnej poistky nevykonávajte
sami. Výmenu hlavnej poistky
prenechajte kvalifikovanému
mechanikovi, odporúčame vám
autorizovaný servis vozidiel Mazda:
Vykonávať výmenu hlavnej poistky
vlastnými silami je nebezpečné, pretože
HLAVNÁ poistka je určená pre vysoké
prúdové zaťaženie. Nesprávne
vykonanie výmeny tejto poistky môže
spôsobiť úraz elektrickým prúdom,
prípadné skratovanie môže spôsobiť
požiar.
4. Znovu nasaďte kryt a uistite sa, že je
bezpečne nasadený.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-59

▼Popis poistkového panelu
Poistková skriňa (v motorovom priestore)
POPISHODNOTA
POISTKYCHRÁNENÝ OKRUH
1
50 A Ochrana rôznych okruhov
2 IG2 30 A Ochrana rôznych okruhov
3INJECTOR
ENG.SUB30 A
Riadiaci systém motora
*
4SCR1
EVVT20 A
Riadiaci systém motora*
5 P.WINDOW1 30 A
Elektricky ovládané okná*
6 R.HEATER 20 AŠ
7 ADD FAN DE 40 A Ventilátor chladenia
*
8 WIPER.DEI 20 A
Odmrazovanie stieračov čelného skla*
9 DEFOG 40 A Odrosovanie zadného okna
10 DCDC DE 40 A
Ochrana rôznych okruhov
*
11 EPB R 20 A Elektrická parkovacia brzda (EPB) (pravá)
12 EPB L 20 A Elektrická parkovacia brzda (EPB) (ľavá)
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-60*Niektoré modely.

POPISHODNOTA
POISTKYCHRÁNENÝ OKRUH
13AUDIO
DCDC REG30 A
Audiosystém
*
14 FAN GE 30 A
Ventilátor chladenia*
15 ENG.MAIN 40 A Riadiaci systém motora
16 ABS/DSC M 50 A ABS, systém dynamického riadenia jazdnej stability
17 FAN DE 40 A Ventilátor chladenia
*
18 WIPER 20 A Stierač a ostrekovač predného skla
19 HEATER 40 A Klimatizácia
20 ADD FAN GE 30 A
Ventilátor chladenia
*
21 ENGINE.IG1 7,5 A Riadiaci systém motora
22 C/U IG1 15 A Ochrana rôznych okruhov
23 AUDIO2 7,5 A Audiosystém
24 METER2 7,5 A
Prístrojový panel
*
25 ENGINE3 15 A Riadiaci systém motora
26 ENGINE2 15 A Riadiaci systém motora
27 ENGINE1 15 A
Riadiaci systém motora
*
28 AT 15 A
Riadiaci systém prevodovky*, spínač zapaľovania
29 H/CLEAN 20 A Ostrekovače hlavných svetlometov
*
30 A/C 7,5 A
Klimatizácia*
31 AT PUMP 15 A
Riadiaci systém prevodovky*
32 HORN 15 A Klaksón
33 R.WIPER 15 A Stierač zadného okna
34 H/L HI 20 A Diaľkové svetlo svetlometu
35 ST.HEATER 15 A
Vyhrievaný volant
*
36 FOG 15 A Hmlové svetlá*
377,5 A Riadiaci systém motora
38 H/L LOW L 15 A Stretávací svetlomet (ľavý)
39 ENGINE4 15 A
Riadiaci systém motora
*
40ŠŠ Š
41 METER1 10 A Prístrojový panel
42 SRS1 7,5 A Vzduchové vaky
43 BOSE 25 A
Modely vybavené audiosystémom Bose
®*
44 AUDIO1 15 A Audiosystém
45 ABS/DSC S 30 A ABS, systém dynamického riadenia jazdnej stability
46 FUEL PUMP 15 A
Palivový systém
*
47 FUEL WARM 25 A
Vyhrievanie paliva*
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
*Niektoré modely.6-61

POPISHODNOTA
POISTKYCHRÁNENÝ OKRUH
48 TAIL 15 A Koncové svetlá, osvetlenie registračnej značky
49SCR2
FUEL PUMP225 A
Palivový systém
*
50 HAZARD 25 AVýstražné svetlá, Ukazovatele smeru, Koncové svetlá,
Obrysové svetlá
51 H/L LOW R 15 A Stretávací svetlomet (pravý)
52 OUTLET 25 A Elektrické zásuvky
53 STOP 10 A Brzdové svetlá
54 ROOM 15 A Stropné svetlo
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-62*Niektoré modely.

Poistková skrinka (ľavá strana)
POPISHODNOTA
POISTKYCHRÁNENÝ OKRUH
1 P.SEAT D 30 A
Elektricky ovládané sedadlá
*
2 P.WINDOW3 30 A
Elektricky ovládané okná*
3 R.OUTLET3 15 AŠ
4 P.WINDOW2 25 A Elektricky ovládané okná
5 ESCL 15 A Elektronická zámka riadenia
6 D.LOCK 25 A Elektrické zámky dverí
7 SEAT WARM 20 A
Vyhrievanie sedadiel
*
8 SUNROOF 10 A
Strešné okno*
9 F.OUTLET 15 A Elektrické zásuvky
10 MIRROR 7,5 A Elektricky ovládané vonkajšie spätné zrkadlá
11 R.OUTLET1 15 A
Elektrické zásuvky
*
12 SCR3 15 AŠ
13 SCR4 15 AŠ
14 R.OUTLET2 15 A Elektrické zásuvky
15 USB 7,5 A
USB zásuvka
*
16 PLG 20 A
El. ovládané zadné výklopné dvere*
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
*Niektoré modely.6-63

POPISHODNOTA
POISTKYCHRÁNENÝ OKRUH
17 M. DEF 7,5 A
Odrosovanie zrkadiel
*
18 R.SEAT W 20 A Vyhrievanie sedadiel*
19ŠŠ Š
20 AT IND 7,5 A
Indikátor radenia AT
*
21 P.SEAT P 30 A
Elektricky ovládané sedadlá*
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-64*Niektoré modely.
