2017 MAZDA MODEL CX-5 Užívateľská príručka (in Slovak)

UPOZORNENIE
Disk kolesa nesprávnej veľkosti môže
negatívne ovplyvniť:
¾Prichytenie pneumatiky k disku
¾Životnosť kolesa a ložiska
¾Svetlú výšku vozidla
¾Svetlosť pre nasadenie snehových reťazí
¾Kalibráciu rýchlomeru
¾Sklon hlavných svetlometov
¾Výšku nárazníka
¾Systém monitorovania tlaku
v pneumatikách
*
POZNÁMKA
•Pri výmene kolesa sa ubezpečte, či nový
disk má rovnaký priemer, šírku a zális
ako pôvodný disk, ktorým bolo vozidlo
vybavené z výroby.
•O podrobnostiach sa poraďte
v kvalifikovanom servise, odporúčame
vám obrátiť sa na autorizovaný servis
vozidiel Mazda.

Správne vyvážené disky kolies majú veľký
vplyv na pokoj jazdy a pomáhajú znižovať
opotrebovanie vzoru pneumatík.
Nesprávne vyvážené disky kolies oproti
tomu spôsobujú vibrácie pri jazde
a nepravidelné opotrebovanie vzorky
pneumatík, napríklad hrče a ploché miesta.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
*Niektoré modely.6-49

Žiarovky
Typ A
Typ B
Hlavné svetlomety (Diaľkové/tlmené svetlá)
Prevádzkové svetlá/Obrysové svetlá
Svetlomety (tlmené svetlá)*
Prevádzkové osvetlenie*
Predné hmlové svetlá*
Predné ukazovatele smeru
Obrysové svetlá
Bočné ukazovatele smeru
Brzdové svetlá
Brzdové/Koncové svetlá
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-50*Niektoré modely.

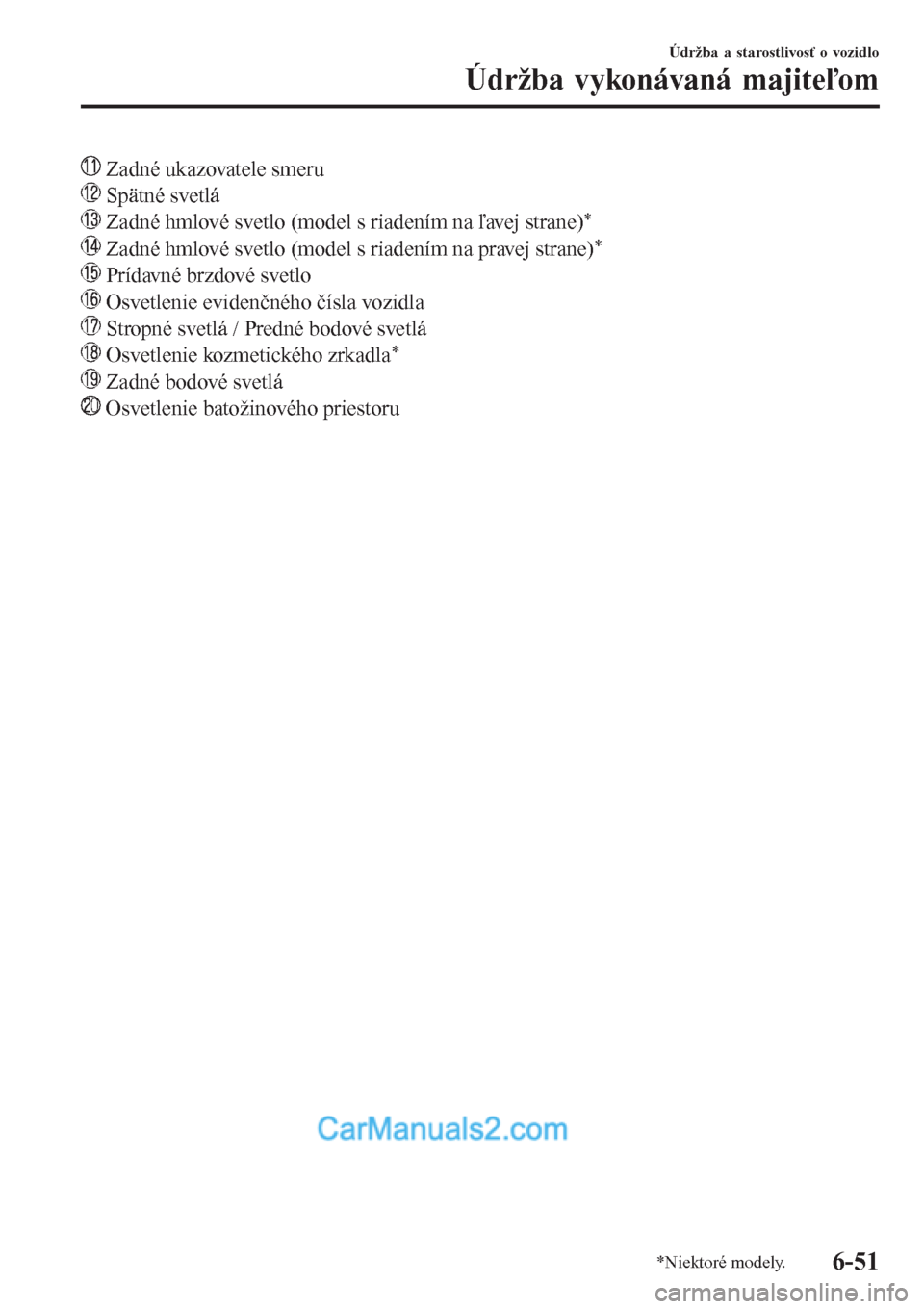

Zadné ukazovatele smeru
Spätné svetlá
Zadné hmlové svetlo (model s riadením na ľavej strane)*
Zadné hmlové svetlo (model s riadením na pravej strane)*
Prídavné brzdové svetlo
Osvetlenie evidenčného čísla vozidla
Stropné svetlá / Predné bodové svetlá
Osvetlenie kozmetického zrkadla*
Zadné bodové svetlá
Osvetlenie batožinového priestoru
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
*Niektoré modely.6-51

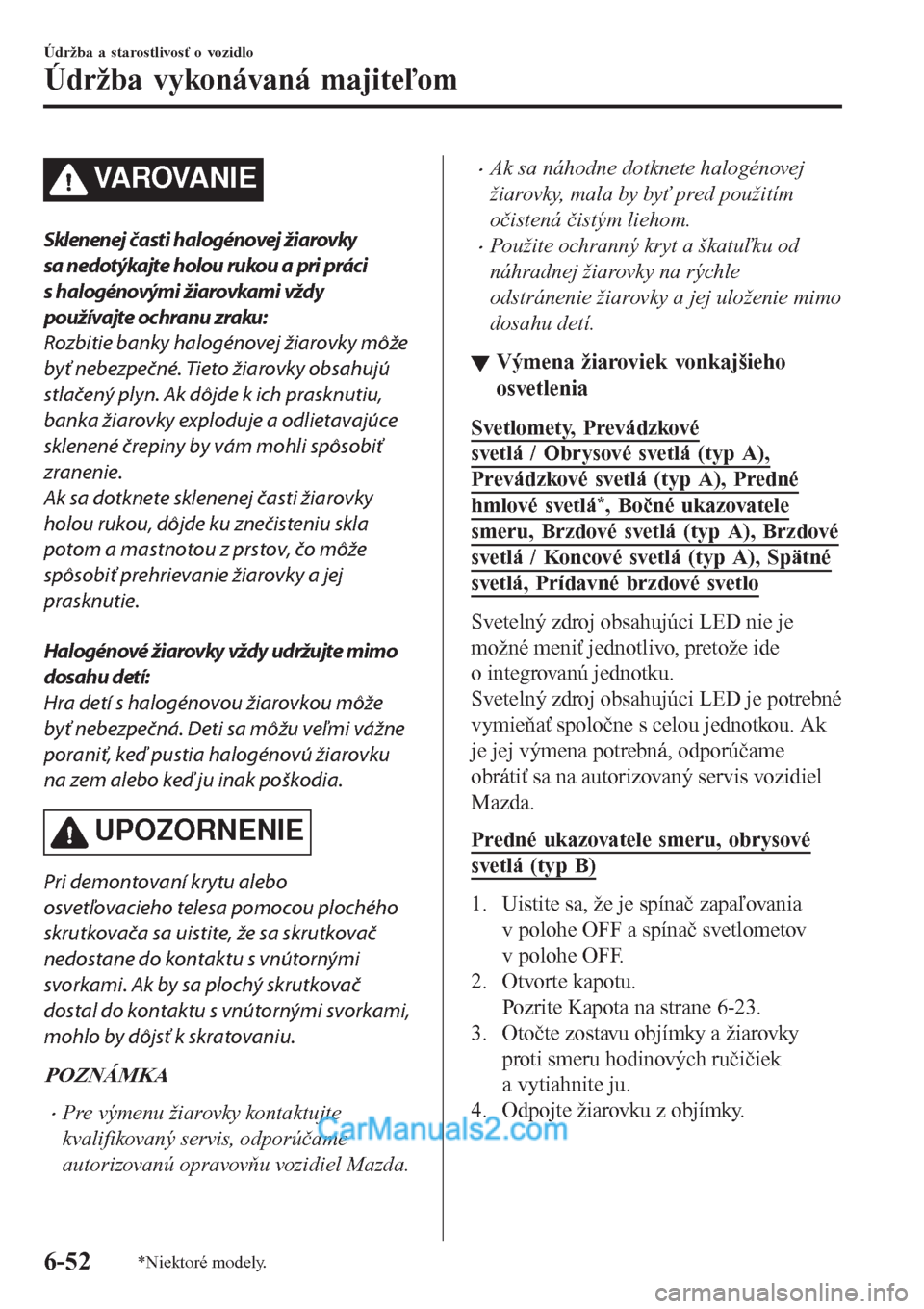

VAROVANIE
Sklenenej časti halogénovej žiarovky
sa nedotýkajte holou rukou a pri práci
s halogénovými žiarovkami vždy
používajte ochranu zraku:
Rozbitie banky halogénovej žiarovky môže
byť nebezpečné. Tieto žiarovky obsahujú
stlačený plyn. Ak dôjde k ich prasknutiu,
banka žiarovky exploduje a odlietavajúce
sklenené črepiny by vám mohli spôsobiť
zranenie.
Ak sa dotknete sklenenej časti žiarovky
holou rukou, dôjde ku znečisteniu skla
potom a mastnotou z prstov, čo môže
spôsobiť prehrievanie žiarovky a jej
prasknutie.
Halogénové žiarovky vždy udržujte mimo
dosahu detí:
Hra detí s halogénovou žiarovkou môže
byť nebezpečná. Deti sa môžu veľmi vážne
poraniť, keď pustia halogénovú žiarovku
na zem alebo keď ju inak poškodia.
UPOZORNENIE
Pri demontovaní krytu alebo
osvetľovacieho telesa pomocou plochého
skrutkovača sa uistite, že sa skrutkovač
nedostane do kontaktu s vnútornými
svorkami. Ak by sa plochý skrutkovač
dostal do kontaktu s vnútornými svorkami,
mohlo by dôjsť k skratovaniu.
POZNÁMKA
•Pre výmenu žiarovky kontaktujte
kvalifikovaný servis, odporúčame
autorizovanú opravovňu vozidiel Mazda.
•Ak sa náhodne dotknete halogénovej
žiarovky, mala by byť pred použitím
očistená čistým liehom.
•Použite ochranný kryt a škatuľku od
náhradnej žiarovky na rýchle
odstránenie žiarovky a jej uloženie mimo
dosahu detí.
▼Výmena žiaroviek vonkajšieho
osvetlenia
Svetlomety, Prevádzkové
svetlá / Obrysové svetlá (typ A),
Prevádzkové svetlá (typ A), Predné
hmlové svetlá*, Bočné ukazovatele
smeru, Brzdové svetlá (typ A), Brzdové
svetlá / Koncové svetlá (typ A), Spätné
svetlá, Prídavné brzdové svetlo
Svetelný zdroj obsahujúci LED nie je
možné meniť jednotlivo, pretože ide
o integrovanú jednotku.
Svetelný zdroj obsahujúci LED je potrebné
vymieňať spoločne s celou jednotkou. Ak
je jej výmena potrebná, odporúčame
obrátiť sa na autorizovaný servis vozidiel
Mazda.
Predné ukazovatele smeru, obrysové
svetlá (typ B)
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Otvorte kapotu.
Pozrite Kapota na strane 6-23.
3. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
4. Odpojte žiarovku z objímky.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-52*Niektoré modely.

Predné ukazovatele smeru
Obrysové svetlá
5. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Denné prevádzkové svetlá (typ B)
*
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Ak vymieňate žiarovku pravého
svetlometu, naštartujte motor, otočte
volantom úplne doľava a motor
vypnite. Pokiaľ potrebujete vymeniť
ľavú žiarovku, otočte volant úplne
doprava.
3. Vytiahnite strednú časť plastovej
poistky pomocou plochého skrutkovača
a vyberte ju, potom čiastočne vyhnite
podbeh kolesa.
Demontáž
Montáž
4. Vytiahnite strednú časť plastovej
poistky pomocou plochého skrutkovača
a vyberte ju, potom čiastočne vyhnite
zásterku.
Demontáž
Montáž
5. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
*Niektoré modely.6-53

6. Odpojte žiarovku z objímky.
7. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Zadné ukazovatele smeru, brzdové
svetlá/koncové svetlá (typ B)
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Obaľte malý plochý skrutkovač
mäkkou handrou, aby nedošlo
k poškrabaniu krytu, a tým
skrutkovačom kryt odstráňte.
3. Odskrutkujte skrutky proti smeru
hodinových ručičiek a demontujte ich.
4. Zatlačením jednotky dozadu ju
demontujte.
5. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
6. Odpojte žiarovku z objímky.
Zadné ukazovatele smeru
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-54

Brzdové/Koncové svetlá
7. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Zadné hmlové svetlo
*
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
3. Snímte kryt.
Demontáž
Montáž
4. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
5. Odpojte žiarovku z objímky.
6. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Osvetlenie evidenčného čísla vozidla
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Obaľte plochý skrutkovač mäkkou
handrou, aby nedošlo k poškriabaniu
krytu a svetlo odmontujte jeho
vypáčením za okraj.
3. Žiarovku odpojte jej vytiahnutím.
4. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
*Niektoré modely.6-55

▼Výmena žiaroviek vnútorného
osvetlenia
Stropné svetlo / Predné bodové svetlá,
Zadné bodové svetlá, Osvetlenie
kozmetických zrkadielok*
1. Obaľte plochý skrutkovač mäkkou
handrou, aby nedošlo k poškriabaniu
krytu a svetlo odmontujte jeho
vypáčením za okraj.
2. Žiarovku odpojte jej vytiahnutím.
Stropné svetlo / Predné bodové
svetlá
Zadné bodové svetlá
Osvetlenie kozmetického zrkadla*
3. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-56*Niektoré modely.
