2017 MAZDA MODEL CX-5 Užívateľská príručka (in Slovak)

Brzdový asistent Smart City [prekážka za vozidlom]
(SCBS R)
*
SCBS R je systém, ktorého úlohou je znížiť poškodenie v prípade nárazu, a to
prostredníctvom ovládania bŕzd (brzdenie SCBS), ak ultrazvukové snímače systému zistia
prekážku za vozidlom pri jazde rýchlosťou asi 2 až 8 km/h a systém rozhodne, že zrážka je
nevyhnutná.
Rýchly posuv
vzadUltrazvukový senzor (zadný)
VA R OVA N I E
Nespoliehajte iba na systém SCBS R:
¾Cieľom systému SCBS R je iba zmierniť škody v prípade kolízie. Prílišné spoliehanie na
systém a nesprávne ovládanie plynového pedála a brzdového pedála môže spôsobiť
nehodu.
¾Dodržujte nasledujúce pokyny, aby bola zaručená správna funkcia systému SCBS R.
¾Nezakrývajte ultrazvukový snímač (zadný) prelepením nálepkou (vrátane priehľadných
nálepiek). V opačnom prípade by ultrazvukový snímač (zadný) nemusel byť schopný
detegovať vozidlá alebo prekážky, čo by mohlo mať za následok vznik nehody.
¾Ultrazvukový snímač (zadný) nerozoberajte.
¾Ak okolo ultrazvukového snímača (zadného) spozorujete praskliny alebo poškodenie
spôsobené odletujúcimi kamienkami, prestaňte okamžite používať systém SCBS R
a nechajte si svoje vozidlo prezrieť v kvalifikovanom servise, odporúčame autorizovaný
servis vozidiel Mazda. Ak by ste jazdili so škrabancami alebo prasklinami v blízkosti
ultrazvukového snímača, mohol by sa systém zbytočne aktivovať a mohlo by dôjsť
k nečakanej nehode.
Pozrite Zastavenie činnosti systému Brzdového asistenta Smart City [prekážka za
vozidlom] (SCBS R) na strane 4-203.
¾O výmene zadného nárazníka sa poraďte v
kvalifikovanom servise – odporúčame
autorizovaný servis vozidiel Mazda.
Po č a s ja zdy
i-ACTIVSENSE
*Niektoré modely.4-199

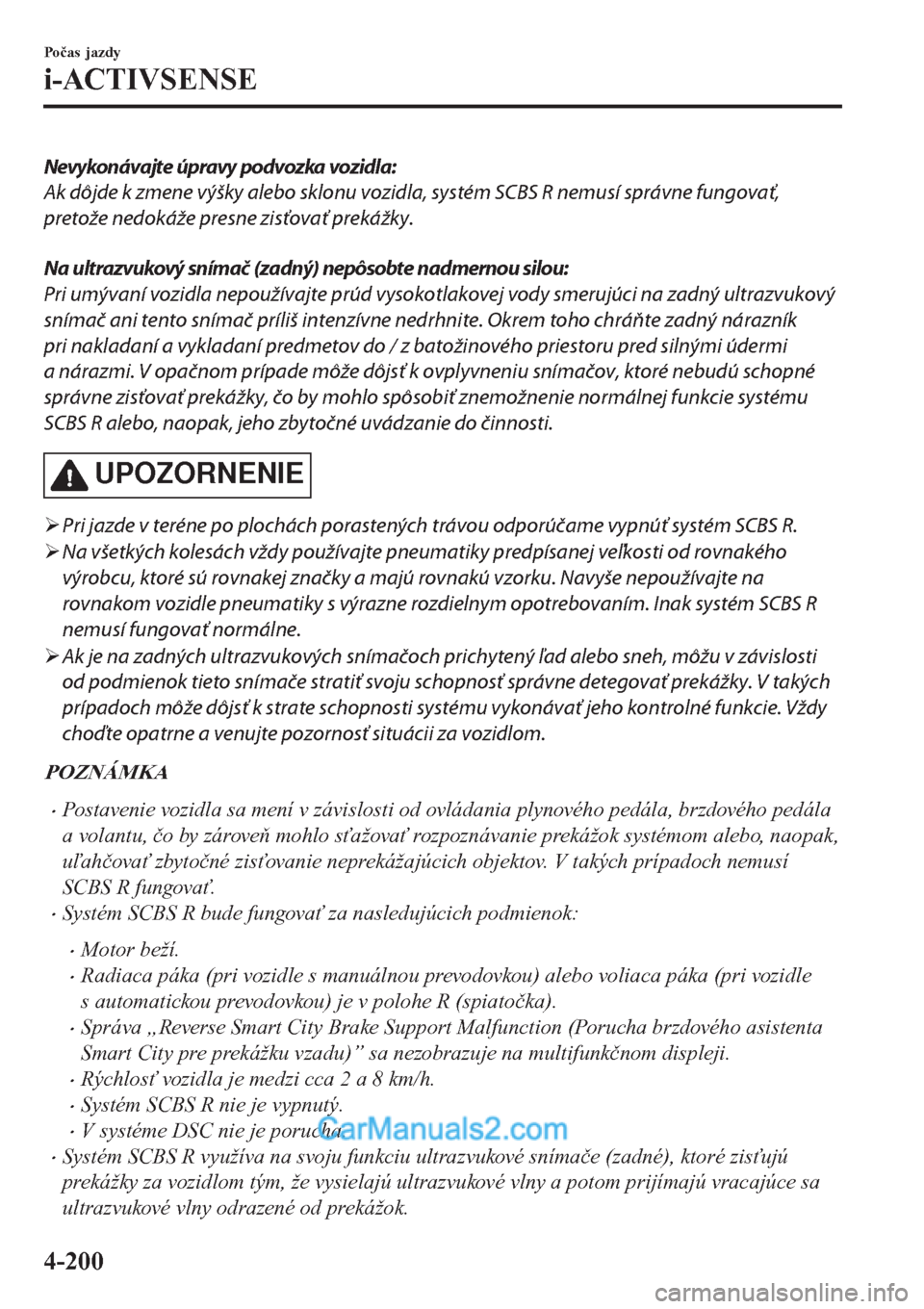

Nevykonávajte úpravy podvozka vozidla:
Ak dôjde k zmene výšky alebo sklonu vozidla, systém SCBS R nemusí správne fungovať,
pretože nedokáže presne zisťovať prekážky.
Na ultrazvukový snímač (zadný) nepôsobte nadmernou silou:
Pri umývaní vozidla nepoužívajte prúd vysokotlakovej vody smerujúci na zadný ultrazvukový
snímač ani tento snímač príliš intenzívne nedrhnite. Okrem toho chráňte zadný nárazník
pri nakladaní a vykladaní predmetov do / z batožinového priestoru pred silnými údermi
a nárazmi. V opačnom prípade môže dôjsť k ovplyvneniu snímačov, ktoré nebudú schopné
správne zisťovať prekážky, čo by mohlo spôsobiť znemožnenie normálnej funkcie systému
SCBS R alebo, naopak, jeho zbytočné uvádzanie do činnosti.
UPOZORNENIE
¾Pri jazde v teréne po plochách porastených trávou odporúčame vypnúť systém SCBS R.
¾Na všetkých kolesách vždy používajte pneumatiky predpísanej veľkosti od rovnakého
výrobcu, ktoré sú rovnakej značky a majú rovnakú vzorku. Navyše nepoužívajte na
rovnakom vozidle pneumatiky s výrazne rozdielnym opotrebovaním. Inak systém SCBS R
nemusí fungovať normálne.
¾Ak je na zadných ultrazvukových snímačoch prichytený ľad alebo sneh, môžu v závislosti
od podmienok tieto snímače stratiť svoju schopnosť správne detegovať prekážky. V takých
prípadoch môže dôjsť k strate schopnosti systému vykonávať jeho kontrolné funkcie. Vždy
choďte opatrne a venujte pozornosť situácii za vozidlom.
POZNÁMKA
•Postavenie vozidla sa mení v závislosti od ovládania plynového pedála, brzdového pedála
a volantu, čo by zároveň mohlo sťažovať rozpoznávanie prekážok systémom alebo, naopak,
uľahčovať zbytočné zisťovanie neprekážajúcich objektov. V takých prípadoch nemusí
SCBS R fungovať.
•Systém SCBS R bude fungovať za nasledujúcich podmienok:
•Motor beží.
•Radiaca páka (pri vozidle s manuálnou prevodovkou) alebo voliaca páka (pri vozidle
s automatickou prevodovkou) je v polohe R (spiatočka).
•Správa „Reverse Smart City Brake Support Malfunction (Porucha brzdového asistenta
Smart City pre prekážku vzadu)” sa nezobrazuje na multifunkčnom displeji.
•Rýchlosť vozidla je medzi cca 2 a 8 km/h.
•Systém SCBS R nie je vypnutý.
•V systéme DSC nie je porucha.
•Systém SCBS R využíva na svoju funkciu ultrazvukové snímače (zadné), ktoré zisťujú
prekážky za vozidlom tým, že vysielajú ultrazvukové vlny a potom prijímajú vracajúce sa
ultrazvukové vlny odrazené od prekážok.
Počas jazdy
i-ACTIVSENSE
4-200

•V nasledujúcich prípadoch nie sú ultrazvukové snímače (zadné) schopné zisťovať prekážky
a systém SCBS R nemusí byť funkčný.
•Výška prekážky je malá, ako je to napríklad pri nízkych stenách alebo pri nákladných
automobiloch s nízkou ložnou plochou.
•Výška prekážky je veľká, ako je to napríklad pri nákladných automobiloch s vysokou
ložnou plochou.
•Prekážka je malá.
•Prekážka je tenká, ako napríklad stĺpik dopravnej značky.
•Prekážka je umiestnená v mieste odľahlom od stredu vozidla.
•Zužujúci sa povrch prekážky nie je orientovaný zvislo vzhľadom na vozidlo.
•Prekážka je mäkká, ako napríklad visiaci záves alebo sneh prichytený na vozidle.
•Prekážka je nepravidelného tvaru.
•Prekážka je extrémne blízko.
•V nasledujúcich prípadoch nie sú ultrazvukové snímače (zadné) schopné zisťovať prekážky
správne a systém SCBS R nemusí byť funkčný.
•K zadnému nárazníku je v blízkosti ultrazvukového snímače prichytený cudzí predmet.
•Došlo k prudkému otočeniu volantom alebo bol zošliapnutý brzdový alebo plynový
pedál.
•V blízkosti jednej prekážky sa nachádza ďalšia prekážka.
•Za zlého počasia, ako napríklad za dažďa, hmly alebo sneženia.
•Vysoká alebo nízka vlhkosť vzduchu.
•Vysoké alebo nízke teploty.
•Silný vietor.
•Jazdná dráha nie je plochá.
•V batožinovom priestore alebo na zadnom sedadle je naložený ťažký náklad.
•V blízkosti zadného ultrazvukového snímača sú nainštalované nevhodné predmety, ako
napríklad bezdrôtová anténa, hmlové svetlo alebo osvetlená registračná značka.
•Došlo k odchýleniu správnej orientácie zadného ultrazvukového snímača, ktoré bolo
spôsobené napríklad zrážkou.
•Vozidlo je nepriaznivo ovplyvňované inými zvukovými vlnami, ako napríklad klaksónom,
hlukom motora alebo ultrazvukovým snímačom iného vozidla.
•V nasledujúcich prípadoch môžu ultrazvukové snímače (zadné) nesprávne identifikovať
objekty ako cieľové prekážky a tým uvádzať do činnosti systém SCBS R.
•Jazda v úseku so strmým stúpaním alebo klesaním.
•Blokovanie kolies.
•Visiace závesy, stĺpiky brán, ako napríklad mýtnych brán, a závory železničných
prejazdov.
•Pri jazde v blízkosti objektov, akými sú napríklad lístie, zábrany, vozidlá, steny a ploty
usporiadané pozdĺž cesty.
•Pri prejazde terénom v oblastiach s vysokou trávou alebo porastom.
Po č a s ja zdy
i-ACTIVSENSE
4-201

•Pri prejazde nízkymi bránami, úzkymi bránami, umývacími linkami a tunelmi.
•Je nainštalované ťažné zariadenie alebo pripojený príves.
•(Manuálna prevodovka)
Ak je vozidlo zastavené následkom aktivácie brzdového asistenta Smart City (SCBS)
a pritom nie je zošliapnutý pedál spojky, vypne sa motor.
•Ak je systém v činnosti, používateľ je o tom uvedomený multifunkčným informačným
displejom.
•Varovná indikácia Brzdového asistenta Smart City (SCBS) (žltá) sa rozsvieti, keď je
v systéme porucha.
Pozrite Varovné indikácie / Varovné kontrolky na strane 4-47.
Počas jazdy
i-ACTIVSENSE
4-202

▼Indikačná kontrolka brzdového
asistenta Smart City (SCBS)
(červená)
Keď je Brzdový asistent Smart City
(SCBS) aktívny, táto indikačná kontrolka
(červená) bliká.
▼Zobrazenie automatickej
aktivácie bŕzd
Správa „SCBS Automatic Brake
(Automatická aktivácia bŕzd systémom
SCBS)“ sa zobrazuje na multifunkčnom
displeji, keď systém brzdového asistenta
Smart City (SCBS) ovláda brzdy.
Automatická
aktivácia bŕzd
systémom
SCBS
POZNÁMKA
•Zvuková signalizácia varujúca pred
hroziacou zrážkou znie prerušovane, keď
systém brzdového asistenta Smart City
(SCBS) ovláda brzdy.
•Ak sa vozidlo zastaví činnosťou systému
brzdového asistenta Smart City (SCBS)
a nie je zošliapnutý brzdový pedál, po
uplynutí asi 2 sekúnd zaznie varovný
zvukový signál a brzdenie systému
brzdového asistenta Smart City (SCBS)
sa automaticky zruší.
▼Zastavenie činnosti systému
brzdového asistenta Smart City
[prekážka za vozidlom] (SCBS R)
Činnosť systému SCBS R je možné
dočasne deaktivovať.
Pozrite Možnosti vlastného nastavenia
na strane 9-14.
Keď je systém SCBS R vypnutý, rozsvieti
sa indikačná kontrolka vypnutého
brzdového asistenta Smart City (SCBS) .
Keď motor znovu naštartujete, bude systém
opäť zapnutý.
Po č a s ja zdy
i-ACTIVSENSE
4-203

Inteligentný brzdový asistent (SBS)*
Systém SBS upozorňuje vodiča na možný náraz pomocou displeja a varovného zvukového
signálu, ak radarový snímač (predný) a predná snímacia kamera (FSC) určia, že existuje
možnosť kolízie s vozidlom vpredu, keď vozidlo ide rýchlosťou približne 15 km/h alebo
vyššou. Naviac, pokiaľ radarový snímač (predný) a predná snímacia kamera (FSC) určí, že
náraz je nevyhnutný, je aktivované automatické ovládanie bŕzd, aby boli zmiernené škody
v prípade nárazu.
Navyše, keď vodič zošliapne brzdový pedál, systém napomôže prudkému zabrzdeniu.
(Brzdový asistent (brzdový asistent SCB))
VAROVANIE
Nespoliehajte iba na systém SBS a vždy jazdite opatrne:
Účelom SBS je iba zmierniť škody v prípade kolízie, nie kolízii zabrániť. Jeho schopnosť
detegovať prekážku je obmedzená, a to v závislosti od prekážky, poveternostných podmienok
alebo podmienok na ceste. Ak použijete nesprávne plynový pedál alebo brzdový pedál, môže
dôjsť k nehode. Vždy skontrolujte bezpečnosť okolia vozidla a používajte správne plynový
pedál a brzdový pedál tak, aby ste udržali bezpečnejšiu vzdialenosť od vozidiel pred vami
alebo od blížiacich sa vozidiel.
UPOZORNENIE
V nasledujúcich prípadoch systém vypnite, aby ste zabránili jeho nesprávnej funkcii:
¾Vozidlo je ťahané alebo ťahá iné vozidlo.
¾Vozidlo sa nachádza na zdviháku podvozka.
¾Pri jazde po nerovných cestách, ako napríklad v hustej tráve alebo v teréne.
POZNÁMKA
•Systém SBS je funkčný, keď sú splnené všetky z nasledujúcich podmienok:
•Zapaľovanie je zapnuté.
•Systém SBS je zapnutý.
•Rýchlosť vozidla je približne 15 km/h alebo vyššia.
•Relatívna rýchlosť medzi vaším vozidlom a vozidlom pred vami je približne 15 km/h
alebo viac.
•Systém riadenia jazdnej stability (DSC) nefunguje.
•Systém SBS nemusí fungovať za nasledujúcich podmienok:
•Keď vozidlo rýchlo zrýchli a príliš sa priblíži k vozidlu pred ním.
•Vozidlo ide rovnakou rýchlosťou ako vozidlo pred vami.
Počas jazdy
i-ACTIVSENSE
4-204*Niektoré modely.

•Vodič zošliapne plynový pedál.
•Brzdový pedál je zošliapnutý.
•Vodič otočí volantom.
•Vodič pohne voliacou pákou.
•Sú použité ukazovatele smeru.
•Ak nie je vpredu idúce vozidlo vybavené koncovými svetlami alebo má tieto koncové
svetlá vypnuté.
•Ak sa na multifunkčnom informačnom displeji zobrazujú varovania a správy, ako
napríklad upozornenie na znečistené čelné sklo, súvisiace s prednou snímacou kamerou
(FSC).
•Hoci systém aktivujú dvojstopové vozidlá, môže radarový snímač (predný) detegovať aj
nasledujúce objekty, stanoviť, že sú prekážkou, a aktivovať systém SBS.
•Na ceste sa nachádzajú nejaké objekty na vjazde do zatáčky (vrátane zvodidiel
a snehových závejov).
•V náprotivnom jazdnom pruhu sa objaví vozidlo pri prechádzaní zatáčkou.
•Pri prejazde cez úzky most.
•Pri prechádzaní pod nízkou bránou alebo skrz tunel alebo úzku bránu.
•Pri vjazde do podzemného parkoviska.
•Kovové predmety, hrbole alebo vyčnievajúce objekty na ceste.
•Pokiaľ sa náhle priblížite k vozidlu pred vami.
•Pri prejazde oblasťou s vysokou trávou alebo porastom.
•Jednostopové vozidlá ako motocykle alebo bicykle.
•Chodci alebo nekovové predmety ako stojace stromy.
•Ak je systém v činnosti, používateľ je o tom uvedomený multifunkčným informačným
displejom.
•Varovná indikácia SBS (žltá) sa objaví, keď je v systéme porucha.
Pozrite Varovné indikácie / Varovné kontrolky na strane 4-47.
Po č a s ja zdy
i-ACTIVSENSE
4-205

▼Indikačná kontrolka inteligentného
brzdového asistenta (SBS) (červená)
Keď je SBS aktívne, táto indikačná
kontrolka (červená) bliká.

▼Varovanie pred kolíziou
Ak existuje možnosť kolízie s vozidlom
vpredu, zaznie súvislý zvukový signál a na
displeji sa zobrazí varovanie.

BRZDI
BRZDI
Multifunkčný displej
Aktívny projekčný displej
▼Zastavenie činnosti systému
inteligentného brzdového asistenta
(SBS)
Činnosť systému SBS je možné dočasne
deaktivovať.
Pozrite Možnosti vlastného nastavenia
na strane 9-14.
Keď je systém SBS vypnutý, rozsvieti sa
indikačná kontrolka vypnutého SBS.
Keď motor znovu naštartujete, bude systém
opäť zapnutý.
POZNÁMKA
Ak je vypnutá činnosť systému SBS, je
súčasne vypnutá činnosť brzdového
asistenta Smart City (SCBS).
Počas jazdy
i-ACTIVSENSE
4-206
