Întreţinere
Descriere
Simbol
Intensitatesiguranþã
Componentã protejatã
P/WDW LH
25 A
Modul de siguranþã geam electric ºofer/pasager, modul uºã ºofer/pasager,
buton geam electric spate DR, modul de siguranþã geam electric spa\
te DR
FUEL LID
15 A
Comutator capac buºon rezervor de combustibil
SMART KEY 3
7, 5 A
Modul de comandã cheie inteligentã
STOP LP
15 A
Modul electronic semnal de oprire
P/SEAT PASS
20 A
Comutator manual scaun pasager
AMP
30 A
AMP
MODULE 4
10 A
Sistem audio, afiºaj sistem de navigaþie ºi A/V, sistem de asistenþã la parcare
ceas digital, BCM, lampã consolã pe plafon, AMP
buton oglinzi exterioare electrice, panou de siguranþe ºi relee E/R (RLY. 1)
DR LOCK
20 A
Releu de blocare/deblocare uºi, releu hayon
panou de relee ICM (releu blocare definitivã)
P/SEAT DRV
30 A
Modul IMS ºofer, buton reglare manualã scaun ºofer
buton suport lombar ºofer
DM eng 7:CM(FL).qxd 07.01.2013 14:57 Page 77

Întreţinere78

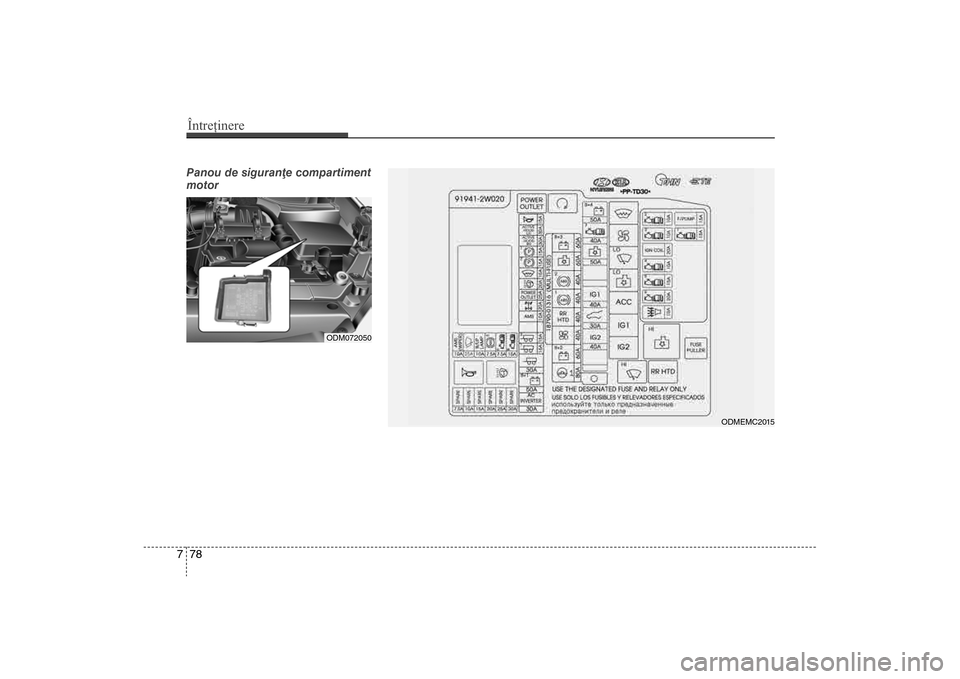

7Panou de siguranþe compartiment
motor
ODM072050
ODMEMC2015
DM eng 7:CM(FL).qxd 07.01.2013 14:57 Page 78

779
Întreţinere

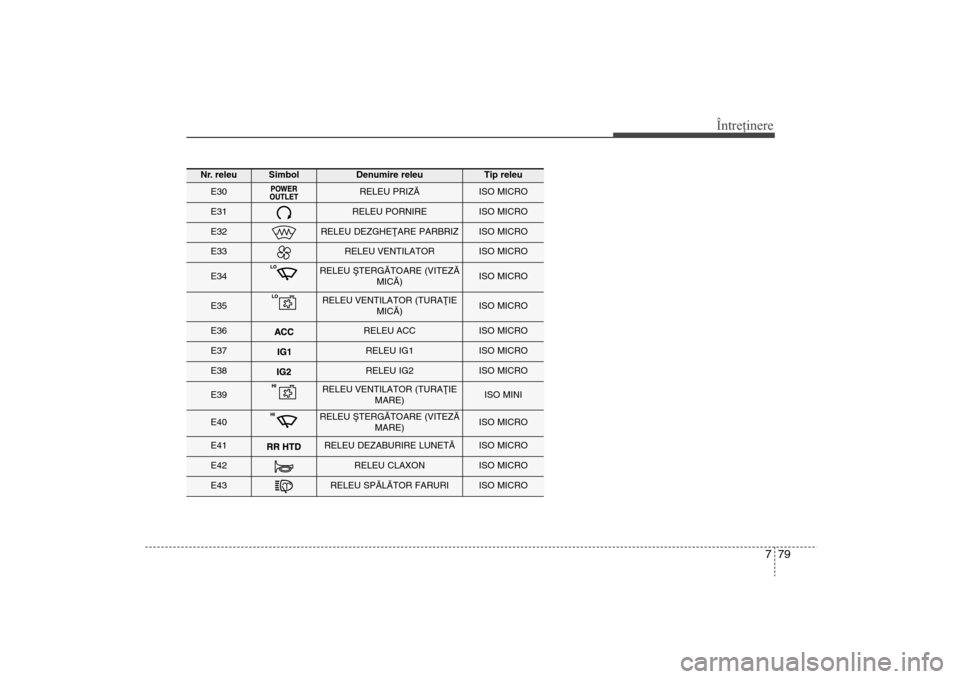

Nr. releu
Simbol
Denumire releu
Tip releu
E30
RELEU PRIZÃ
ISO MICRO
E31
RELEU PORNIRE
ISO MICRO
E32
RELEU DEZGHEÞARE PARBRIZ
ISO MICRO
E33
RELEU VENTILATOR
ISO MICRO
E34
RELEU ªTERGÃTOARE (VITEZÃMICÃ)
ISO MICRO
E35
RELEU VENTILATOR (TURAÞIEMICÃ)
ISO MICRO
E36
RELEU ACC
ISO MICRO
E37
RELEU IG1
ISO MICRO
E38
RELEU IG2
ISO MICRO
E39
RELEU VENTILATOR (TURAÞIEMARE)
ISO MINI
E40
RELEU ªTERGÃTOARE (VITEZÃ MARE)
ISO MICRO
E41
RELEU DEZABURIRE LUNETÃ
ISO MICRO
E42
RELEU CLAXON
ISO MICRO
E43
RELEU SPÃLÃTOR FARURI
ISO MICRO
DM eng 7:CM(FL).qxd 07.01.2013 14:57 Page 79

Întreţinere80
7

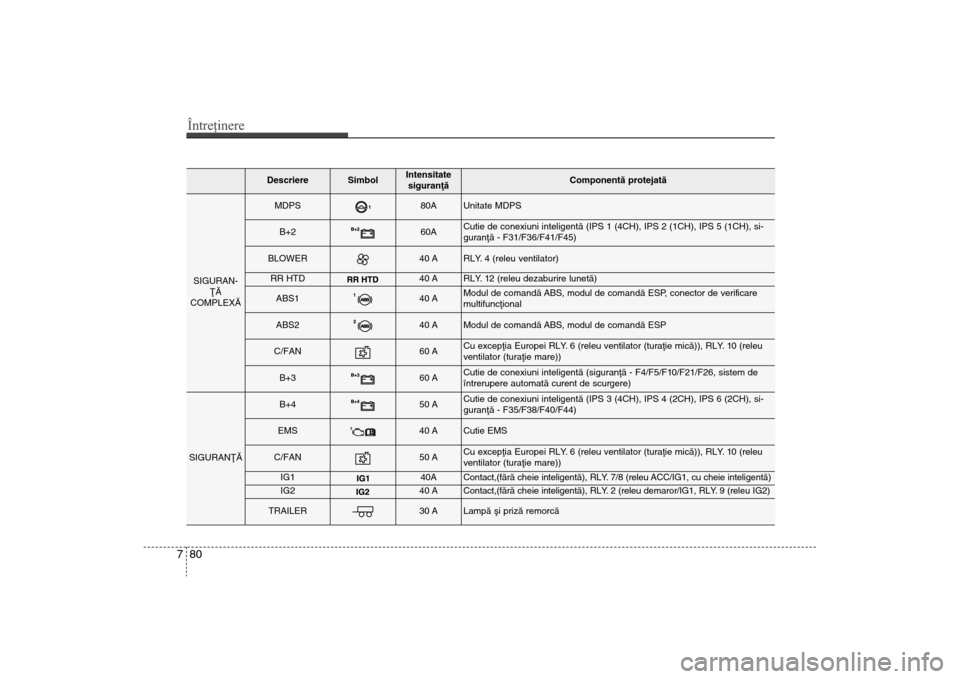

Descriere
Simbol
Intensitate
siguranþã
Componentã protejatã
SIGURAN- ÞÃ
COMPLEXÃ
MDPS
80A
Unitate MDPS
B+2
60A
Cutie de conexiuni inteligentã (IPS 1 (4CH), IPS 2 (1CH), IPS 5 \
(1CH), si-
guranþã - F31/F36/F41/F45)
BLOWER
40 A
RLY. 4 (releu ventilator)
RR HTD
40 A
RLY. 12 (releu dezaburire lunetã)
ABS1
40 A
Modul de comandã ABS, modul de comandã ESP, conector de verificare
multifuncþional
ABS2
40 A
Modul de comandã ABS, modul de comandã ESP
C/FAN
60 A
Cu excepþia Europei RLY. 6 (releu ventilator (turaþie micã)), RLY. 10 (releu
ventilator (turaþie mare))
B+3
60 A
Cutie de conexiuni inteligentã (siguranþã - F4/F5/F10/F21/F26, sistem de
întrerupere automatã curent de scurgere)
SIGURANÞÃ
B+4
50 A
Cutie de conexiuni inteligentã (IPS 3 (4CH), IPS 4 (2CH), IPS 6 \
(2CH), si-
guranþã - F35/F38/F40/F44)
EMS
40 A
Cutie EMS
C/FAN
50 A
Cu excepþia Europei RLY. 6 (releu ventilator (turaþie micã)), RLY. 10 (releu
ventilator (turaþie mare))
IG1
40A
Contact,(fãrã cheie inteligentã), RLY. 7/8 (releu ACC/IG1, cu cheie inteligentã)
IG2
40 A
Contact,(fãrã cheie inteligentã), RLY. 2 (releu demaror/IG1, RLY. 9 (releu IG2)
TRAILER
30 A
Lampã ºi prizã remorcã
DM eng 7:CM(FL).qxd 07.01.2013 14:57 Page 80

781
Întreţinere

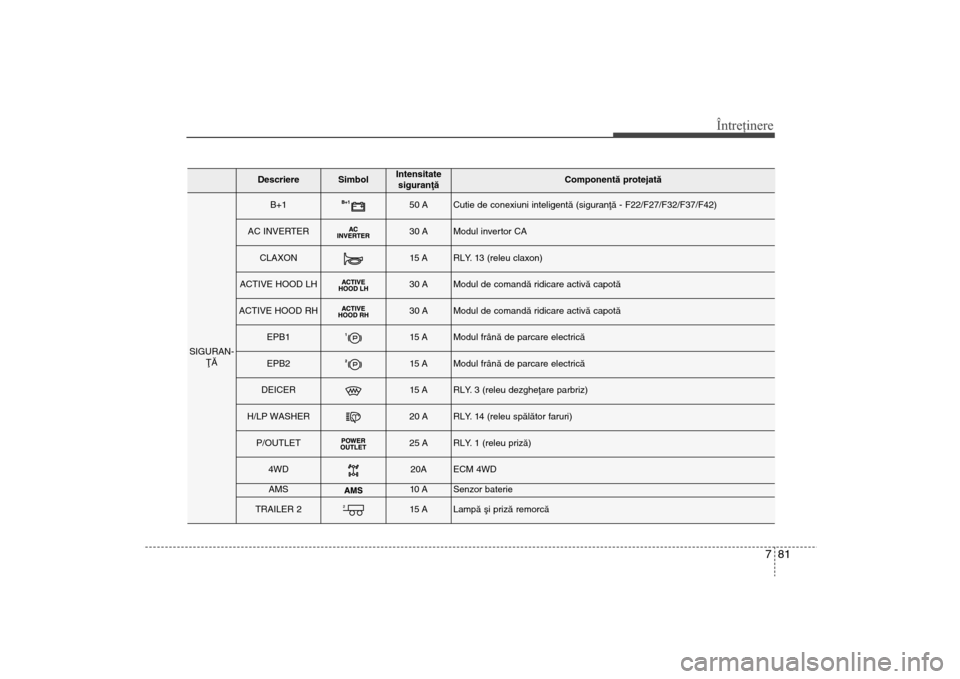

Descriere
Simbol
Intensitatesiguranþã
Componentã protejatã
SIGURAN- ÞÃ
B+1
50 A
Cutie de conexiuni inteligentã (siguranþã - F22/F27/F32/F37/F4\
2)
AC INVERTER
30 A
Modul invertor CA
CLAXON
15 A
RLY. 13 (releu claxon)
ACTIVE HOOD LH
30 A
Modul de comandã ridicare activã capotã
ACTIVE HOOD RH
30 A
Modul de comandã ridicare activã capotã
EPB1
15 A
Modul frânã de parcare electricã
EPB2
15 A
Modul frânã de parcare electricã
DEICER
15 A
RLY. 3 (releu dezgheþare parbriz)
H/LP WASHER
20 A
RLY. 14 (releu spãlãtor faruri)
P/OUTLET
25 A
RLY. 1 (releu prizã)
4WD
20A
ECM 4WD
AMS
10 A
Senzor baterie
TRAILER 2
15 A
Lampã ºi prizã remorcã
DM eng 7:CM(FL).qxd 07.01.2013 14:57 Page 81

Întreţinere82
7
Descriere
Simbol
Intensitate
siguranþã
Componentã protejatã
SIGURAN- ÞÃ
TRAILER 1
15 A
Lampã ºi prizã remorcã
WIPER
10 A
BCM, PCM/ECM
WIPER FRT
25 A
RLY. 5 (releu ºtergãtoare (vitezã micã)), motoraº ºtergãtoare parbriz
B/UP LAMP
10 A
M/T - comutator lampã marºarier, A/T - lampã spate (IN) STG/DR, oglindã
electrocromaticã, lampã ºi prizã remorcã, sistem audio, afiºaj sistem de navi-
gaþie ºi A/V
ABS3
7, 5 A
Modul de comandã ABS, modul de comandã ESP
SENSOR5
7, 5 A
PCM/ECM, senzor debitmetru de aer
TCU
15 A
TCM (DSL), comutator treaptã transmisie
F/PUMP
15 A
Releu pompã de combustibil
ECU1
15 A
G4KE/G4KJ/G6DF : PCM
D4HA/D4HB (VGT motor normal): TCM (A/T)
ECU2
10 A
D4HA/D4HB : actuator electronic VGT
SENSOR3
10 A
G4KE: injector #1/#2/#3/#4
G6D: PCM, Injector #1/#2/#3/#4/#5/#6, releu pompã combustibil
D4HA/D4HB (VGT motor normal): sondã lambda, comutator stop pe frânã
D4HA (VGT motor cu putere redusã): sondã lambda
DM eng 7:CM(FL).qxd 07.01.2013 14:57 Page 82

783
Întreţinere
Descriere
Simbol
Intensitatesiguranþã
Componentã protejatã
SIGURAN- ÞÃ
IGN COIL
20A
G4KE/G4KJ: condensator, bobinã de inducþie #1/#2/#3/#4
G6DF: condensator #1/#2, bobinã de inducþie #1/#2/#3/#4/#5/#6
D4HA/D4HB: ECM
SENSOR2
10 A
G4KE/G4KJ: electrovalvã de comandã purjare, senzor de poziþie ax cu came #1/#2, electrovalvã admisie variabilã, senzor de poziþie arbore
cotit, supapã de comandã ulei #1/#2, releu pompã de com-
bustibil
G6DF: PCM, supapã de comandã ulei #1/#2/#3/#4, electrovalvã admisie vari- abilã #1/#2, electrovalvã de comandã purjareD4HA/D4HB (VGT motor
normal) : electrovalvã de ocolire radiator EGR, supapã EGR putere
redusã, senzor de poziþie arbore cotit, releu pompã de combusti\
bil,
panou de siguranþe ºi relee E/R (RLY. 6/10)
D4HA (VGT motor cu putere redusã): electrovalvã de ocolire radiator EGR, supapã EGR putere redusã, senzor de poziþie arbore cotit, releu\
pompã
de combustibil, actuator PCV evacuare, panou de siguranþe ºi relee E/R
(RLY. 6/10)
SENSOR1
15A
G4KE/G4KJ: sondã lambda (înainte/dupã), senzor nivel ulei, panou de sigu\
- ranþe ºi relee E/R (RLY. 6/10)
G6DF: PCM, sondã lambda #1/#2/#3/#4, panou de siguranþe ºi relee E/R\
(RLY. 6/10)
D4HA/D4HB (VGT motor normal): senzor de nivel ulei, supapã de reglare pre- siune combustibil, supapã de reglare presiune în rampã
D4HA (VGT motor cu putere redusã): senzor de nivel ulei, supapã de reglare presiune combustibil, senzor de poziþie arbore cu came, supapã de
reglare presiune în rampã
SENSOR4
20A
G4KE/G4KJ: PCM
B/ALARM
10 A
Releu claxon alarmã
DM eng 7:CM(FL).qxd 07.01.2013 14:57 Page 83

Întreţinere84

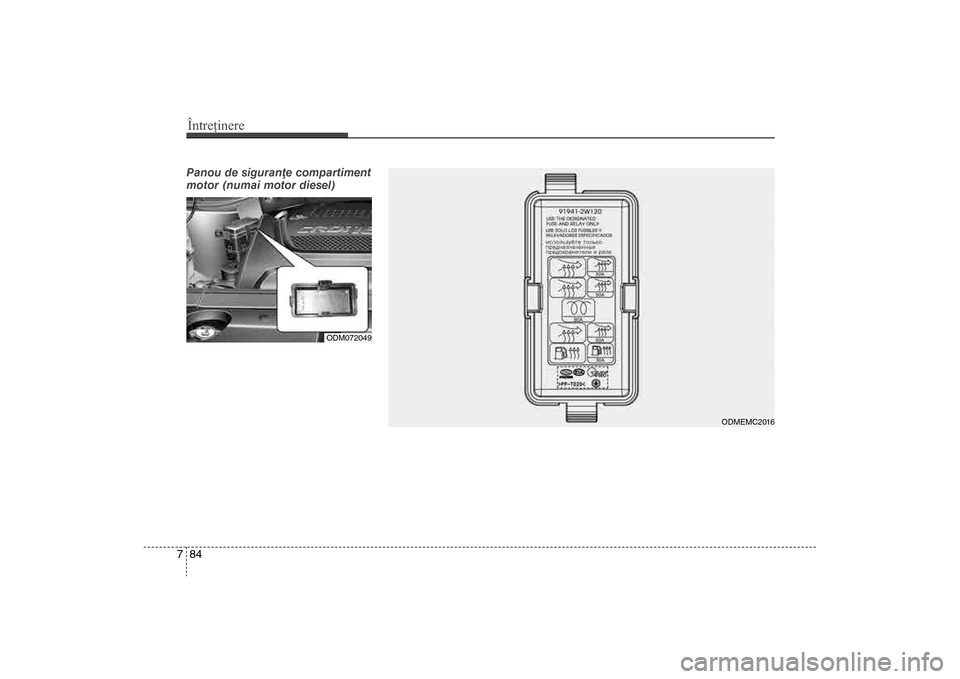

7Panou de siguranþe compartiment
motor (numai motor diesel)
ODM072049
ODMEMC2016
