4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)
30IGN10 A

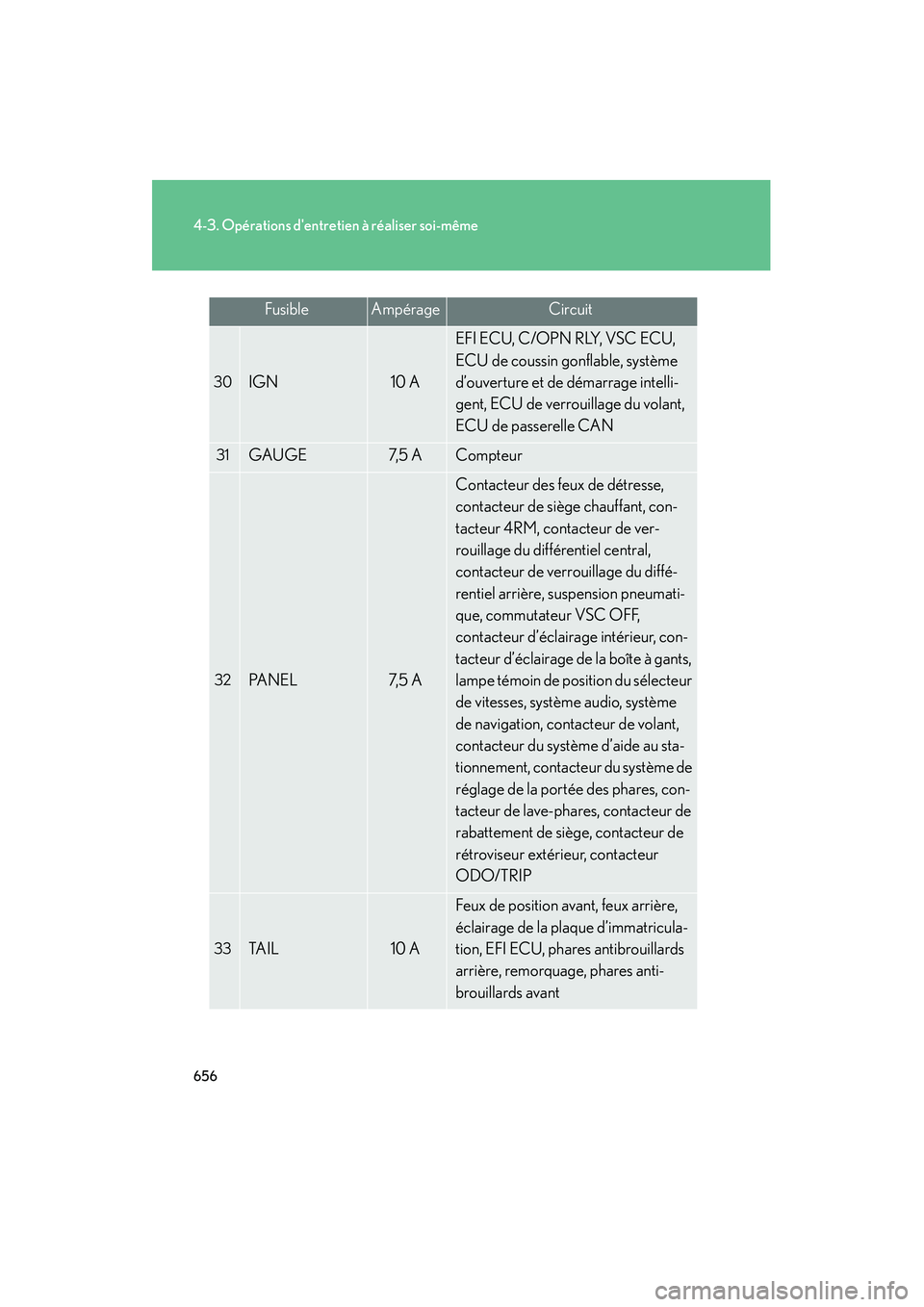

EFI ECU, C/OPN RLY, VSC ECU,
ECU de coussin gonflable, système
d’ouverture et de démarrage intelli-
gent, ECU de verrouillage du volant,
ECU de passerelle CAN
31GAUGE7, 5 ACompteur
32PA N E L7, 5 A
Contacteur des feux de détresse,
contacteur de siège chauffant, con-
tacteur 4RM, contacteur de ver-
rouillage du différentiel central,
contacteur de verrouillage du diffé-
rentiel arrière, suspension pneumati-
que, commutateur VSC OFF,
contacteur d’éclairage intérieur, con-
tacteur d’éclairage de la boîte à gants,
lampe témoin de position du sélecteur
de vitesses, système audio, système
de navigation, contacteur de volant,
contacteur du système d’aide au sta-
tionnement, contacteur du système de
réglage de la portée des phares, con-
tacteur de lave-phares, contacteur de
rabattement de siège, contacteur de
rétroviseur extérieur, contacteur
ODO/TRIP
33TA I L10 A
Feux de position avant, feux arrière,
éclairage de la plaque d’immatricula-
tion, EFI ECU, phares antibrouillards
arrière, remorquage, phares anti-
brouillards avant
FusibleAmpérageCircuit
GX460_D.book Page 656 Friday, October 9, 2009 8:55 AM

657
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)

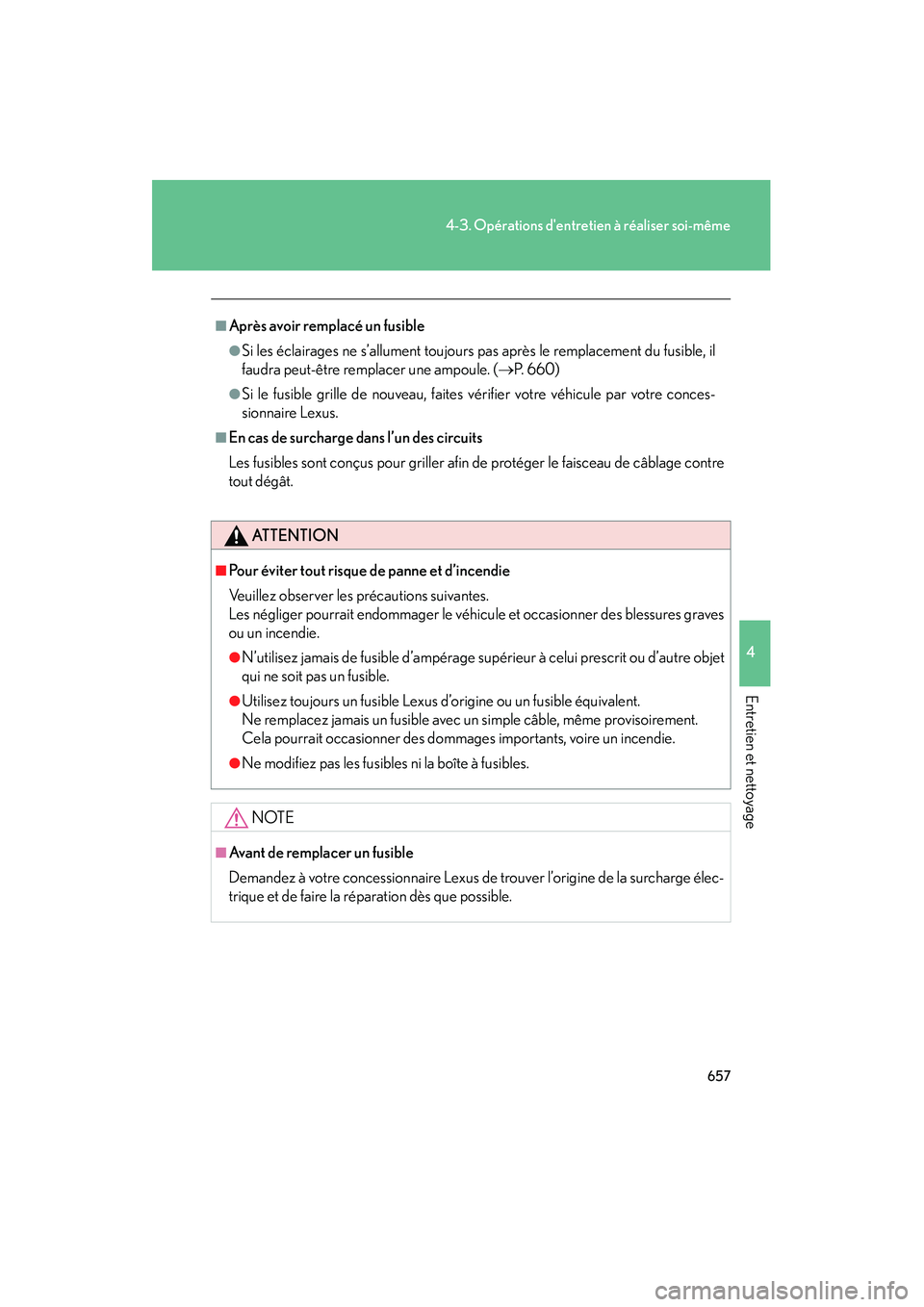

■Après avoir remplacé un fusible
●Si les éclairages ne s’allument toujours pas après le remplacement du fusible, il
faudra peut-être remplacer une ampoule. (→P. 660)
●Si le fusible grille de nouveau, faites vérifier votre véhicule par votre conces-
sionnaire Lexus.
■En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage contre
tout dégât.
ATTENTION
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhi cule et occasionner des blessures graves
ou un incendie.
●N’utilisez jamais de fusible d’ampérage supérieur à celui prescrit ou d’autre objet
qui ne soit pas un fusible.
●Utilisez toujours un fusible Lexus d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
●Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Lexus de trouver l’origine de la surcharge élec-
trique et de faire la réparation dès que possible.
GX460_D.book Page 657 Friday, October 9, 2009 8:55 AM

658
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

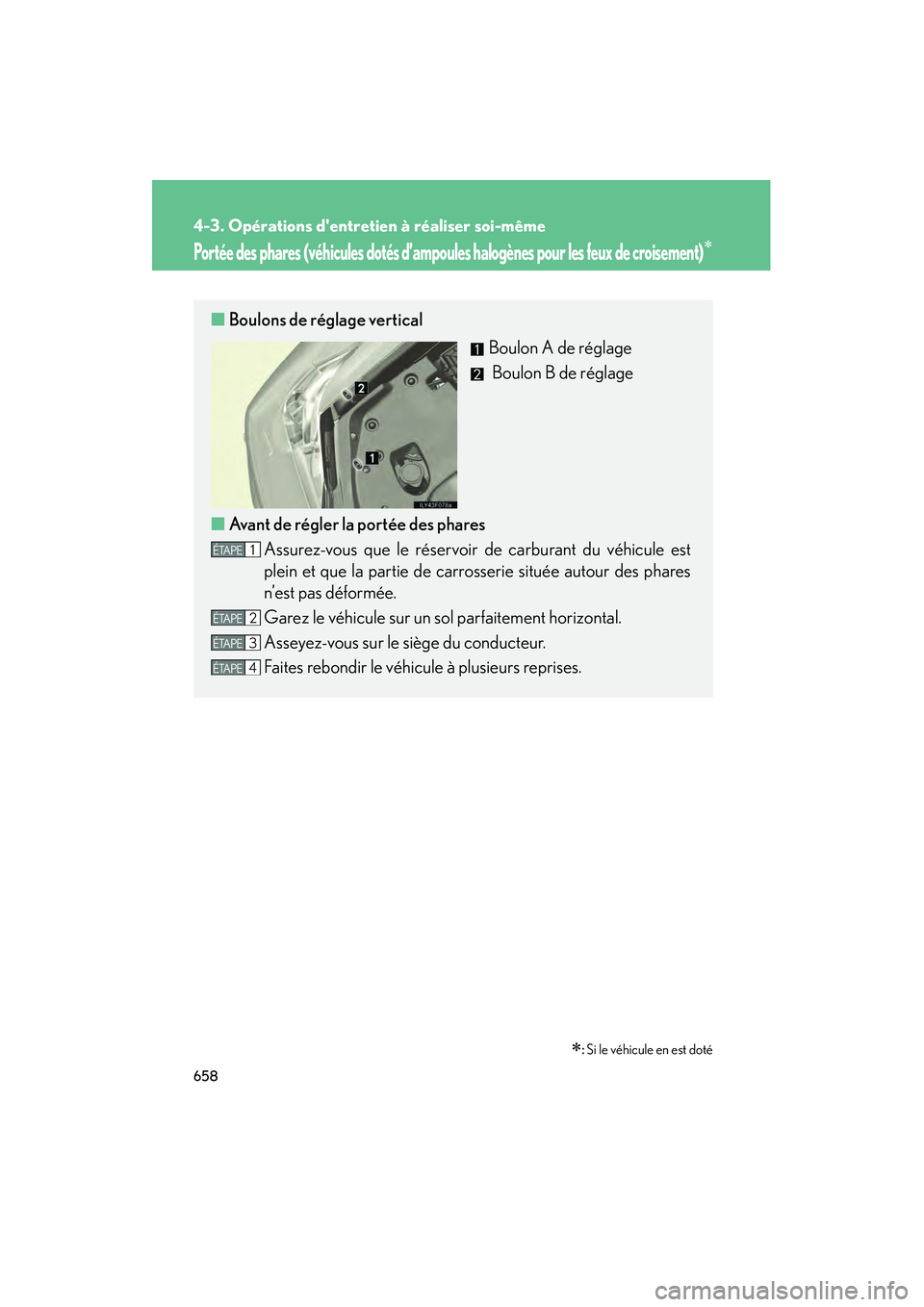

Portée des phares (véhicules dotés d’ampoules halogènes pour les feux de croisement)∗
∗: Si le véhicule en est doté
■ Boulons de réglage vertical
Boulon A de réglage
Boulon B de réglage
■ Avant de régler la portée des phares
Assurez-vous que le réservoir de carburant du véhicule est
plein et que la partie de carro sserie située autour des phares
n’est pas déformée.
Garez le véhicule sur un sol parfaitement horizontal.
Asseyez-vous sur le siège du conducteur.
Faites rebondir le véhicule à plusieurs reprises.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
GX460_D.book Page 658 Friday, October 9, 2009 8:55 AM

659
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)

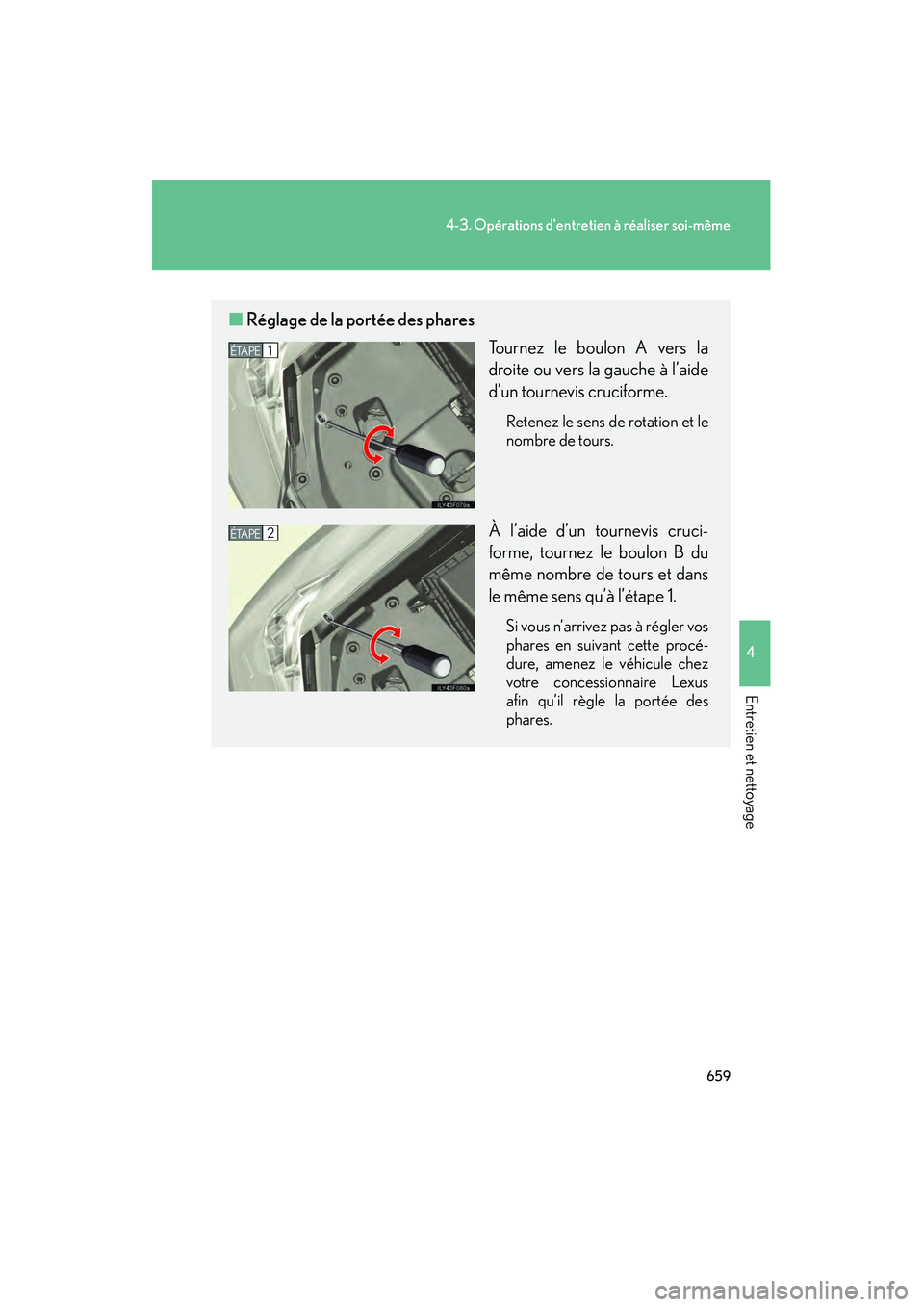

■Réglage de la portée des phares
Tournez le boulon A vers la
droite ou vers la gauche à l’aide
d’un tournevis cruciforme.
Retenez le sens de rotation et le
nombre de tours.
À l’aide d’un tournevis cruci-
forme, tournez le boulon B du
même nombre de tours et dans
le même sens qu’à l’étape 1.
Si vous n’arrivez pas à régler vos
phares en suivant cette procé-
dure, amenez le véhicule chez
votre concessionnaire Lexus
afin qu’il règle la portée des
phares.
1ÉTAPE
2ÉTAPE
GX460_D.book Page 659 Friday, October 9, 2009 8:55 AM

660
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

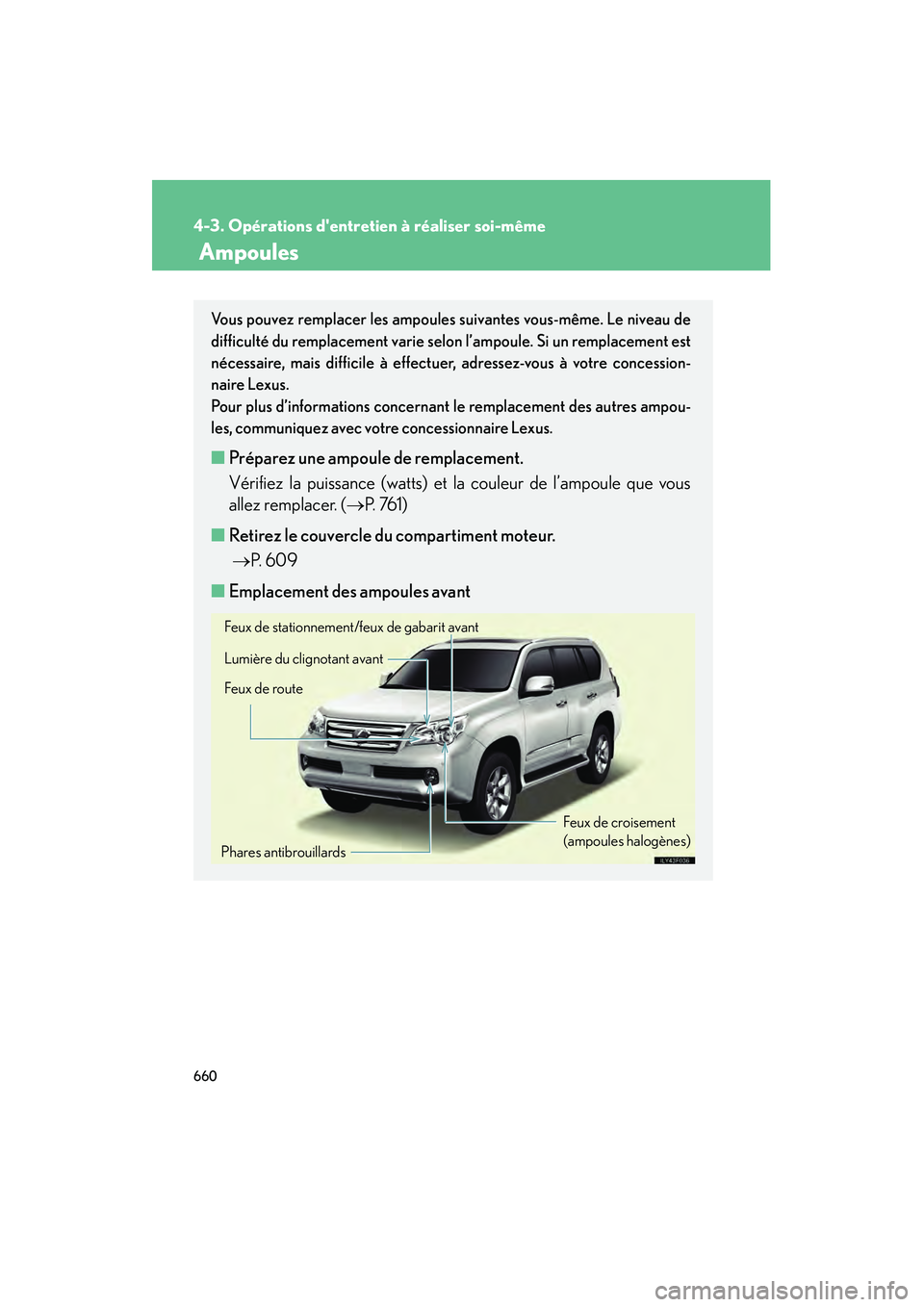

Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le niveau de
difficulté du remplacement varie selon l’ampoule. Si un remplacement est
nécessaire, mais difficile à effectuer, adressez-vous à votre concession-
naire Lexus.
Pour plus d’informations concernant le remplacement des autres ampou-
les, communiquez avec votre concessionnaire Lexus.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) et la couleur de l’ampoule que vous
allez remplacer. ( →P. 76 1 )
■ Retirez le couvercle du compartiment moteur.
→ P. 6 0 9
■ Emplacement des ampoules avant
Feux de croisement
(ampoules halogènes)
Feux de route Feux de stationnement/feux de gabarit avant
Lumière du clignotant avant
Phares antibrouillards
GX460_D.book Page 660 Friday, October 9, 2009 8:55 AM

661
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
Remplacement des ampoules■ Feux de croisement (véhicules dotés d’ampoules halogènes)
Tournez le couvercle dans le sens
contraire à celui des aiguilles d’une
montre, puis retirez-le.
■Emplacement des ampoules arrière
Lumière du clignotant arrière
Feu de recul
Feu de gabarit arrière
1ÉTAPE
GX460_D.book Page 661 Friday, October 9, 2009 8:55 AM

662
4-3. Opérations d'entretien à réaliser soi-même

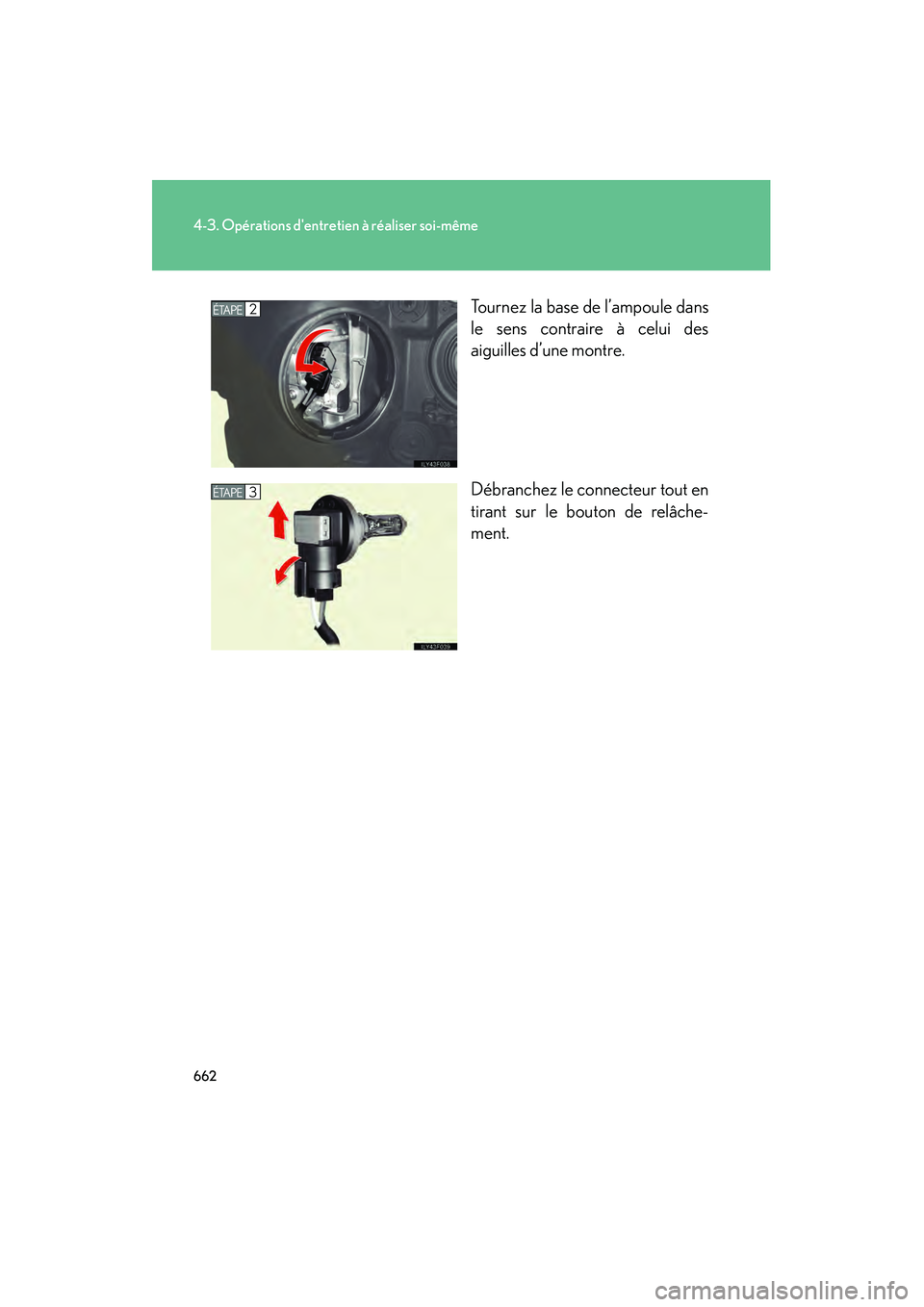

GX460_D (OM60F29D)Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Débranchez le connecteur tout en
tirant sur le bouton de relâche-
ment.
2ÉTAPE
3ÉTAPE
GX460_D.book Page 662 Friday, October 9, 2009 8:55 AM

663
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage

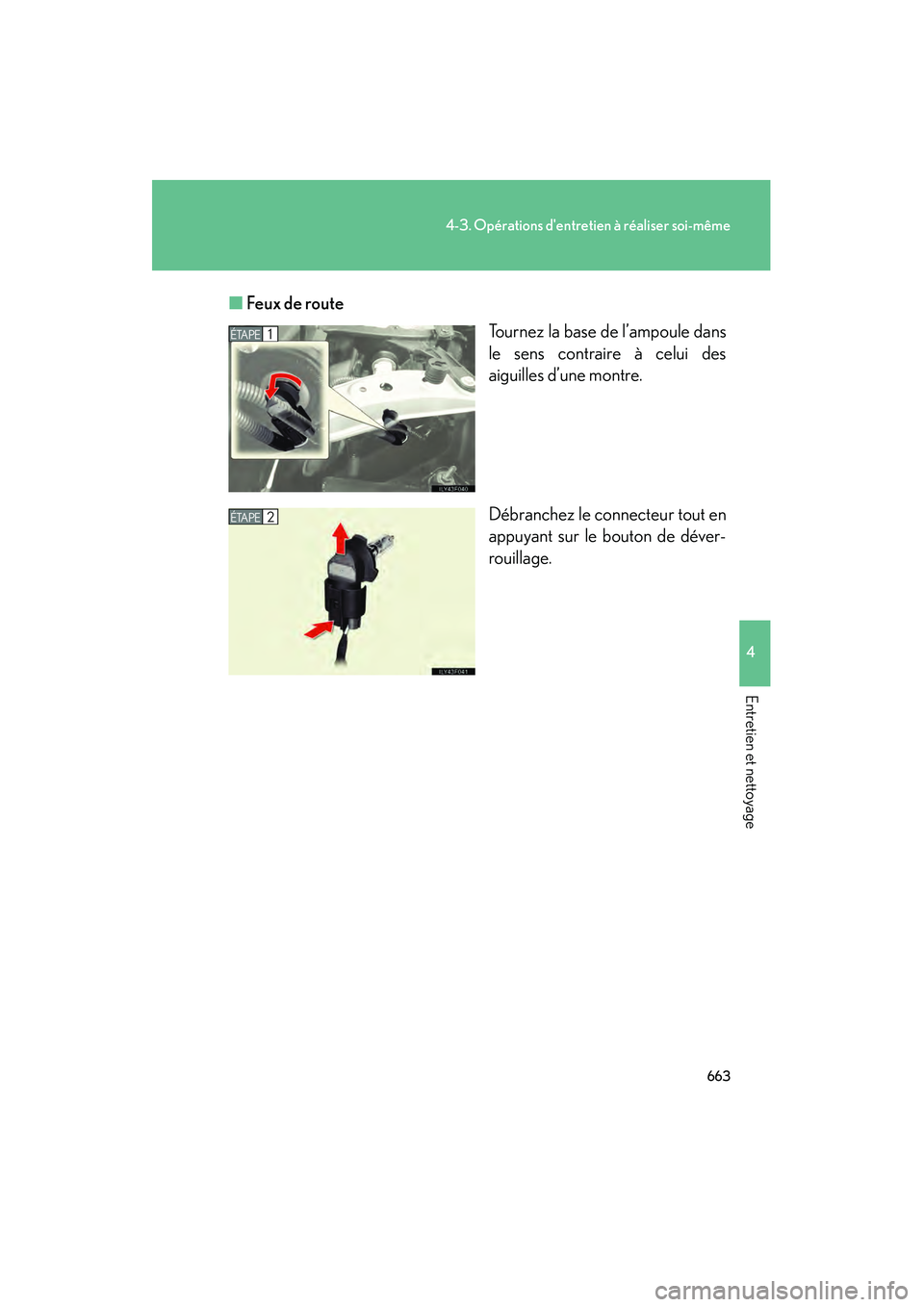

GX460_D (OM60F29D)■
Feux de route
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Débranchez le connecteur tout en
appuyant sur le bouton de déver-
rouillage.
1ÉTAPE
2ÉTAPE
GX460_D.book Page 663 Friday, October 9, 2009 8:55 AM
