2010 Lexus GX460 Manuel du propriétaire (in French)

608
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

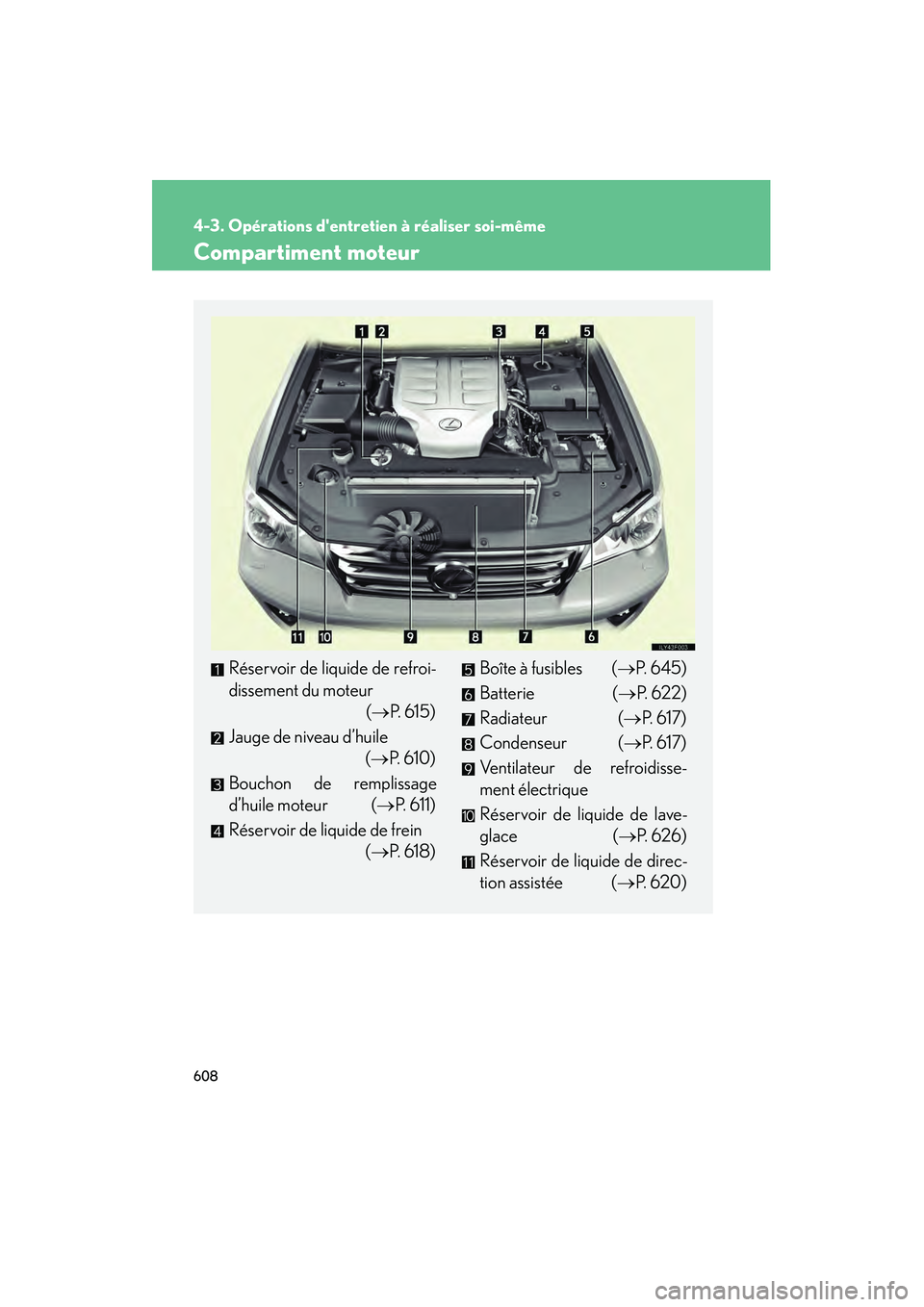

Compartiment moteur
Réservoir de liquide de refroi-
dissement du moteur(→P. 615)
Jauge de niveau d’huile (→P. 610)
Bouchon de remplissage
d’huile moteur (→ P. 611)
Réservoir de liquide de frein (→P. 6 1 8 )Boîte à fusibles ( →P. 645)
Batterie ( →P. 622)
Radiateur (→ P. 617)
Condenseur ( →P. 617)
Ventilateur de refroidisse-
ment électrique
Réservoir de liquide de lave-
glace ( →P. 6 2 6 )
Réservoir de liquide de direc-
tion assistée ( →P. 6 2 0 )
GX460_D.book Page 608 Friday, October 9, 2009 8:55 AM

609
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)

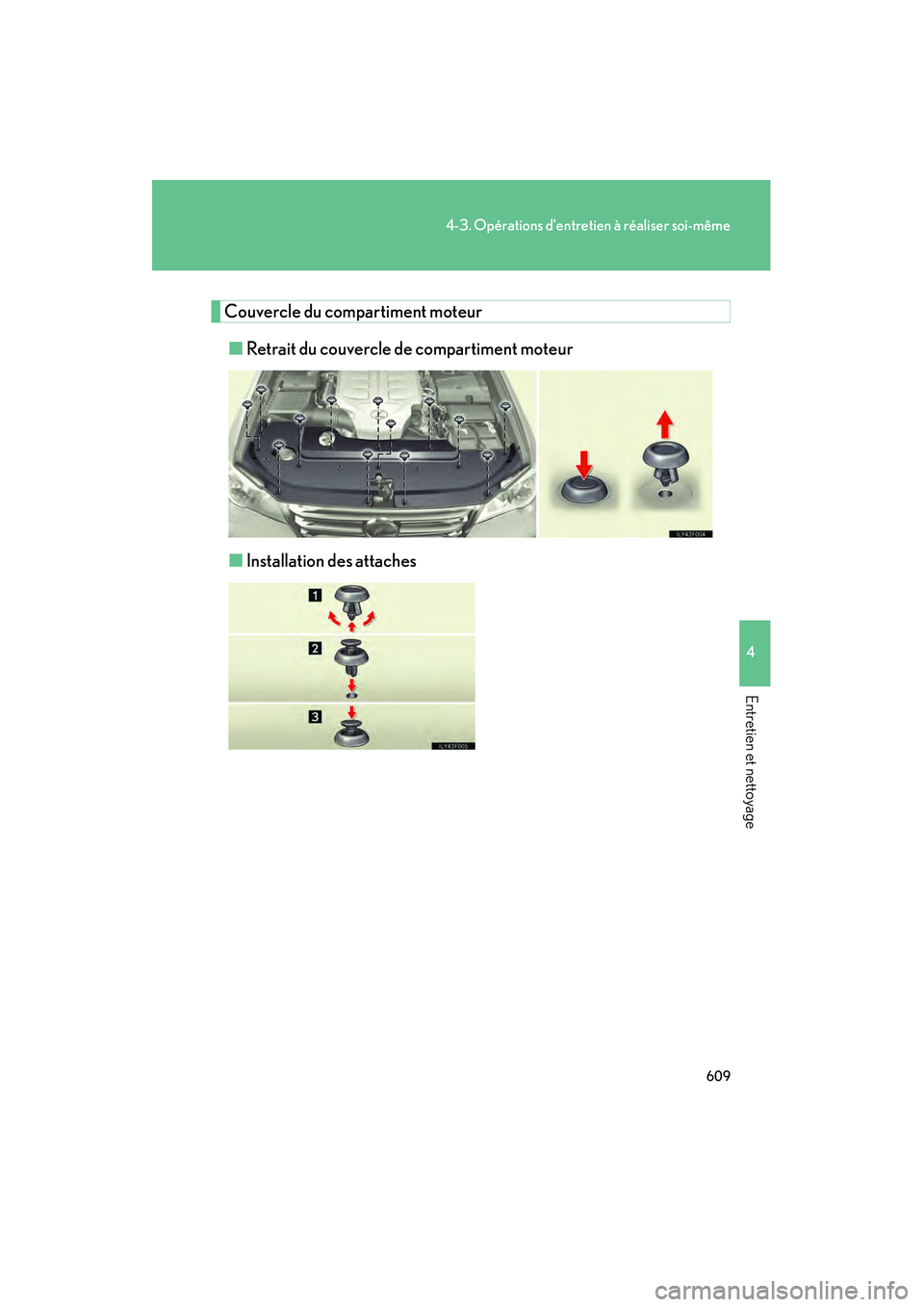

Couvercle du compartiment moteur■ Retrait du couvercle de compartiment moteur
■ Installation des attaches
GX460_D.book Page 609 Friday, October 9, 2009 8:55 AM

610
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

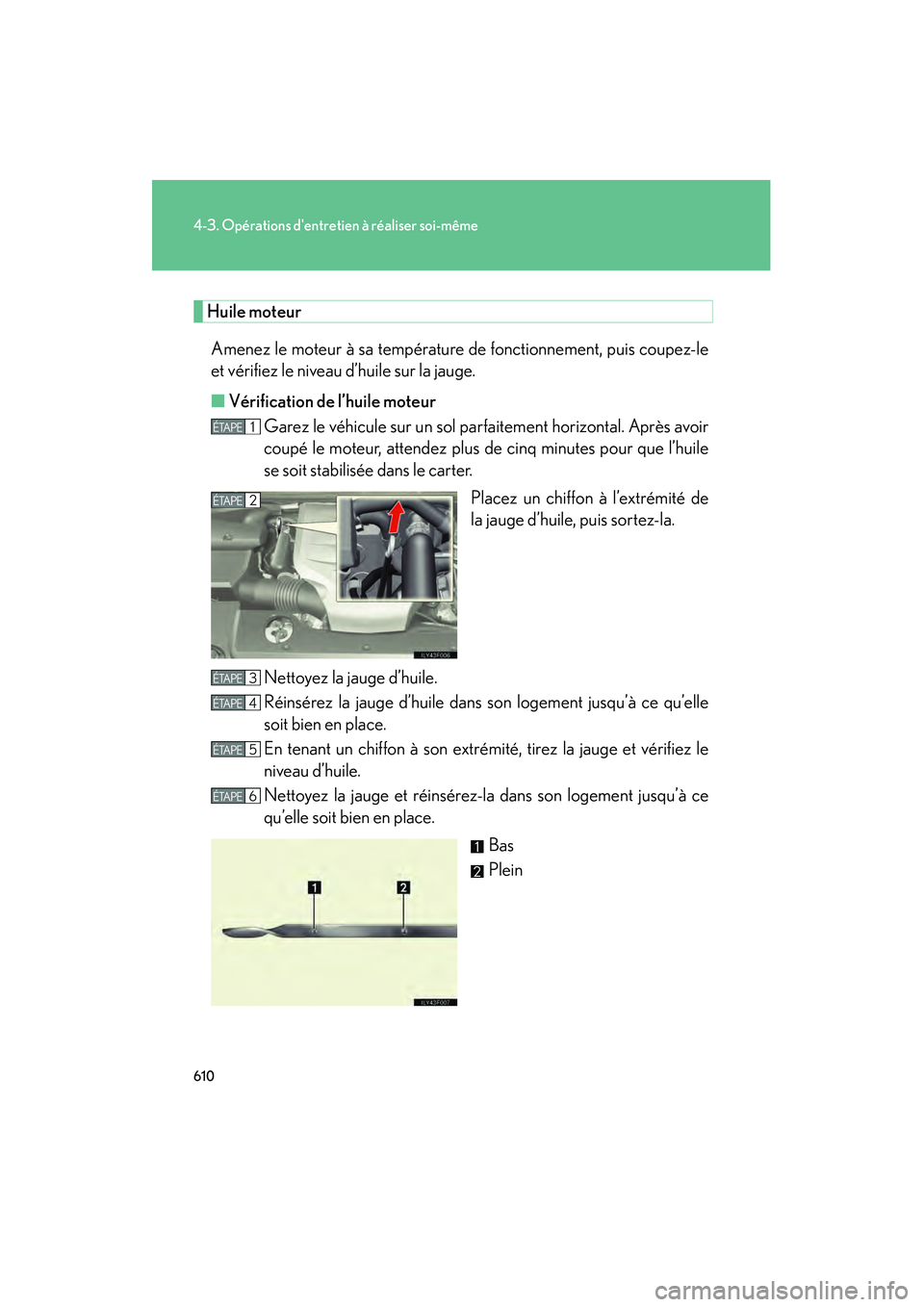

Huile moteurAmenez le moteur à sa température de fonctionnement, puis coupez-le
et vérifiez le niveau d’huile sur la jauge.
■ Vérification de l’huile moteur
Garez le véhicule sur un sol pa rfaitement horizontal. Après avoir
coupé le moteur, attendez plus de cinq minutes pour que l’huile
se soit stabilisée dans le carter.
Placez un chiffon à l’extrémité de
la jauge d’huile, puis sortez-la.
Nettoyez la jauge d’huile.
Réinsérez la jauge d ’huile dans son logement jusqu’à ce qu’elle
soit bien en place.
En tenant un chiffon à son extrémi té, tirez la jauge et vérifiez le
niveau d’huile.
Nettoyez la jauge et réinsérez-la dans son logement jusqu’à ce
qu’elle soit bien en place.
Bas
Plein
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
5ÉTAPE
6ÉTAPE
GX460_D.book Page 610 Friday, October 9, 2009 8:55 AM

611
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)■

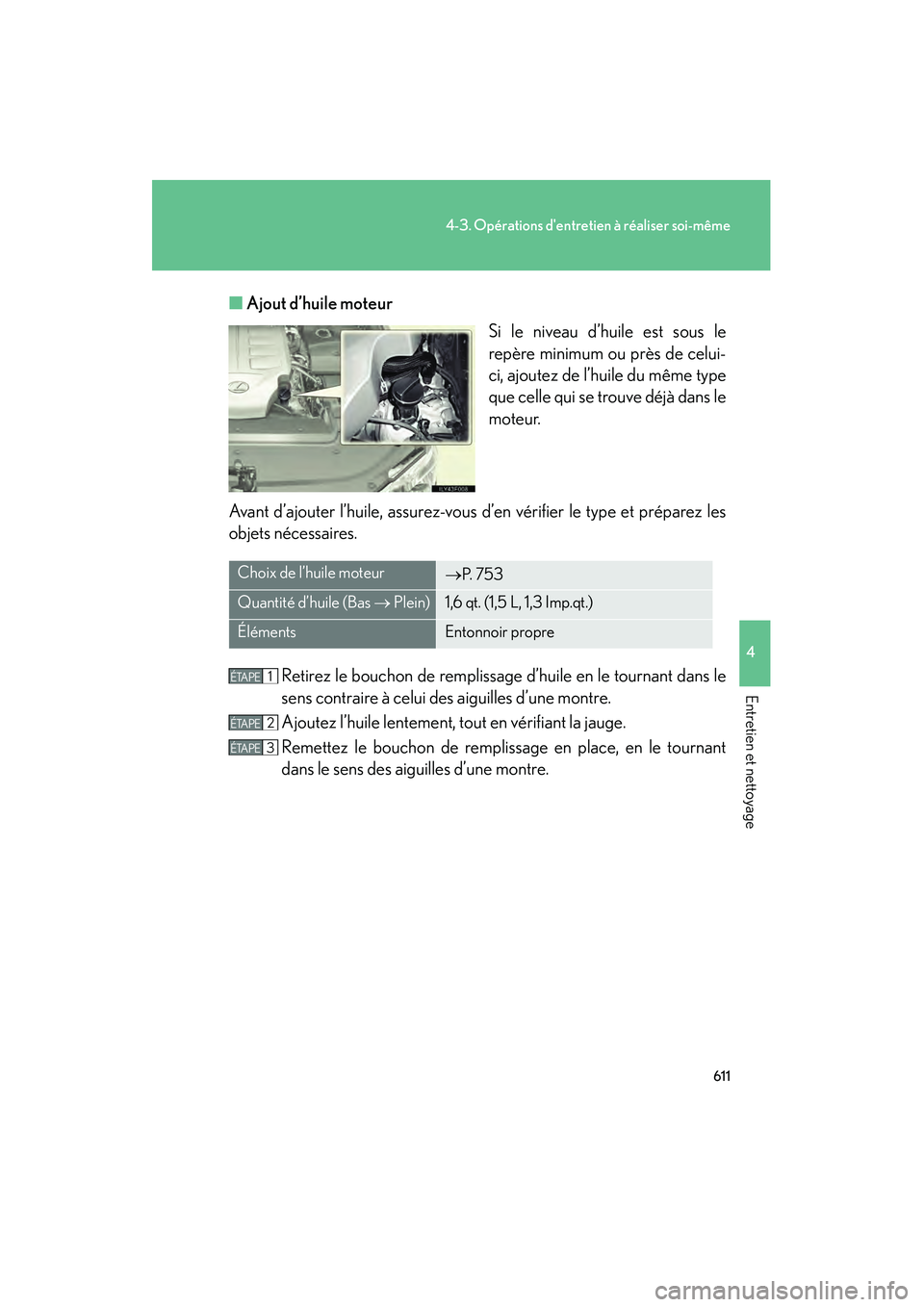

Ajout d’huile moteur
Si le niveau d’huile est sous le
repère minimum ou près de celui-
ci, ajoutez de l’huile du même type
que celle qui se trouve déjà dans le
moteur.
Avant d’ajouter l’huile, as surez-vous d’en vérifier le type et préparez les
objets nécessaires.
Retirez le bouchon de remplissage d’huile en le tournant dans le
sens contraire à celui des aiguilles d’une montre.
Ajoutez l’huile lentement, tout en vérifiant la jauge.
Remettez le bouchon de remplissage en place, en le tournant
dans le sens des aiguilles d’une montre.
Choix de l’huile moteur→ P. 7 5 3
Quantité d’huile (Bas → Plein)1,6 qt. (1,5 L, 1,3 Imp.qt.)
ÉlémentsEntonnoir propre
1ÉTAPE
2ÉTAPE
3ÉTAPE
GX460_D.book Page 611 Friday, October 9, 2009 8:55 AM

612
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

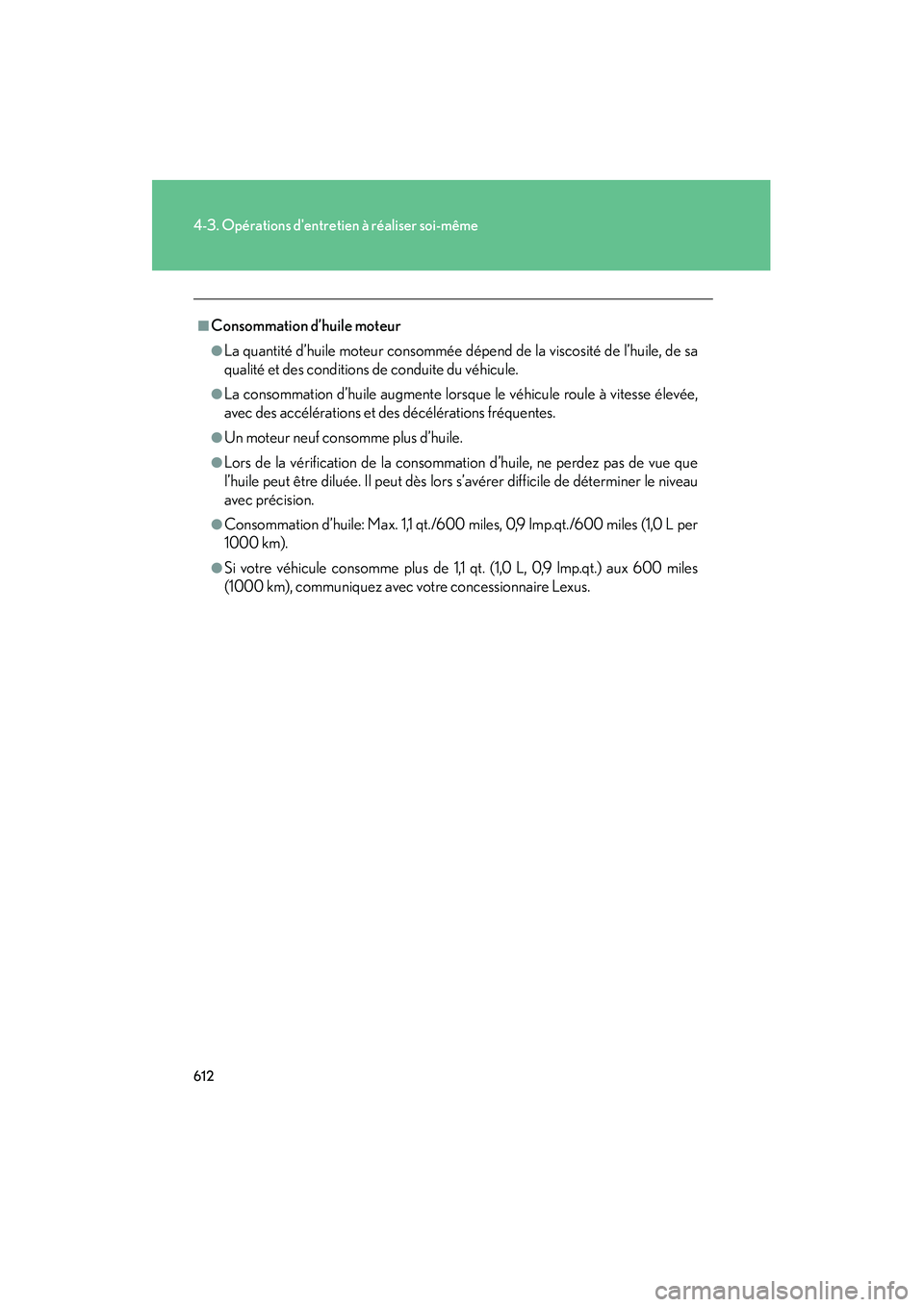

■Consommation d’huile moteur
●La quantité d’huile moteur consommée dépend de la viscosité de l’huile, de sa
qualité et des conditions de conduite du véhicule.
●La consommation d’huile augmente lorsque le véhicule roule à vitesse élevée,
avec des accélérations et de s décélérations fréquentes.
●Un moteur neuf consomme plus d’huile.
●Lors de la vérification de la consommation d’huile, ne perdez pas de vue que
l’huile peut être diluée. Il peut dès lors s’avérer difficile de déterminer le niveau
avec précision.
●Consommation d’huile: Max. 1,1 qt./600 miles, 0,9 lmp.qt./600 miles (1,0 L per
1000 km).
●Si votre véhicule consomme plus de 1,1 qt. (1,0 L, 0,9 lmp.qt.) aux 600 miles
(1000 km), communiquez avec votre concessionnaire Lexus.
GX460_D.book Page 612 Friday, October 9, 2009 8:55 AM

613
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)

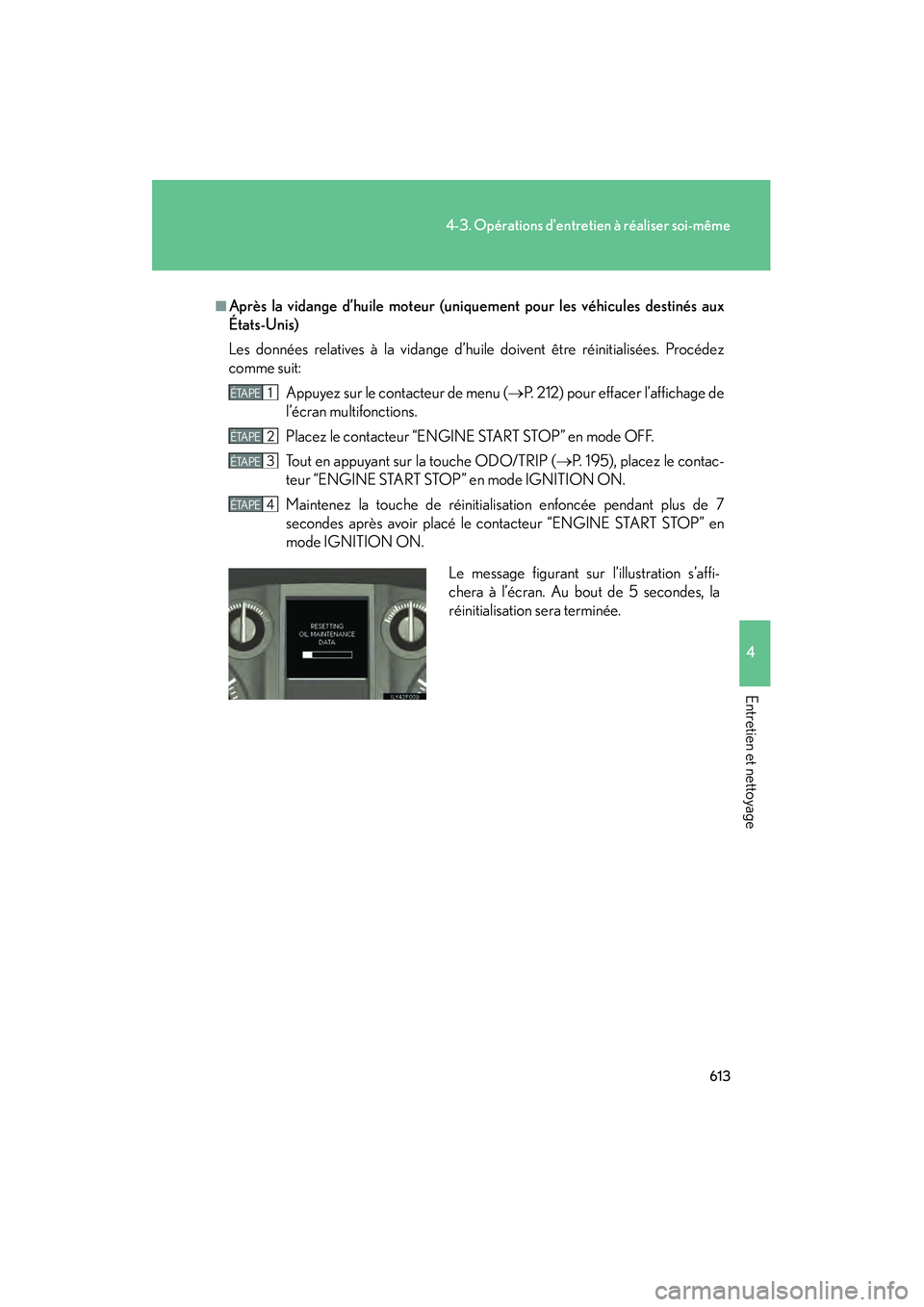

■Après la vidange d’huile moteur (uniquement pour les véhicules destinés aux
États-Unis)
Les données relatives à la vidange d’huile doivent être réinitialisées. Procédez
comme suit:
Appuyez sur le contacteur de menu ( →P. 212) pour effacer l’affichage de
l’écran multifonctions.
Placez le contacteur “ENGINE START STOP” en mode OFF.
Tout en appuyant sur la touche ODO/TRIP ( →P. 195), placez le contac-
teur “ENGINE START STOP” en mode IGNITION ON.
Maintenez la touche de réinitialisation enfoncée pendant plus de 7
secondes après avoir placé le contacteur “ENGINE START STOP” en
mode IGNITION ON.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
Le message figurant sur l’illustration s’affi-
chera à l’écran. Au bout de 5 secondes, la
réinitialisation sera terminée.
GX460_D.book Page 613 Friday, October 9, 2009 8:55 AM

614
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

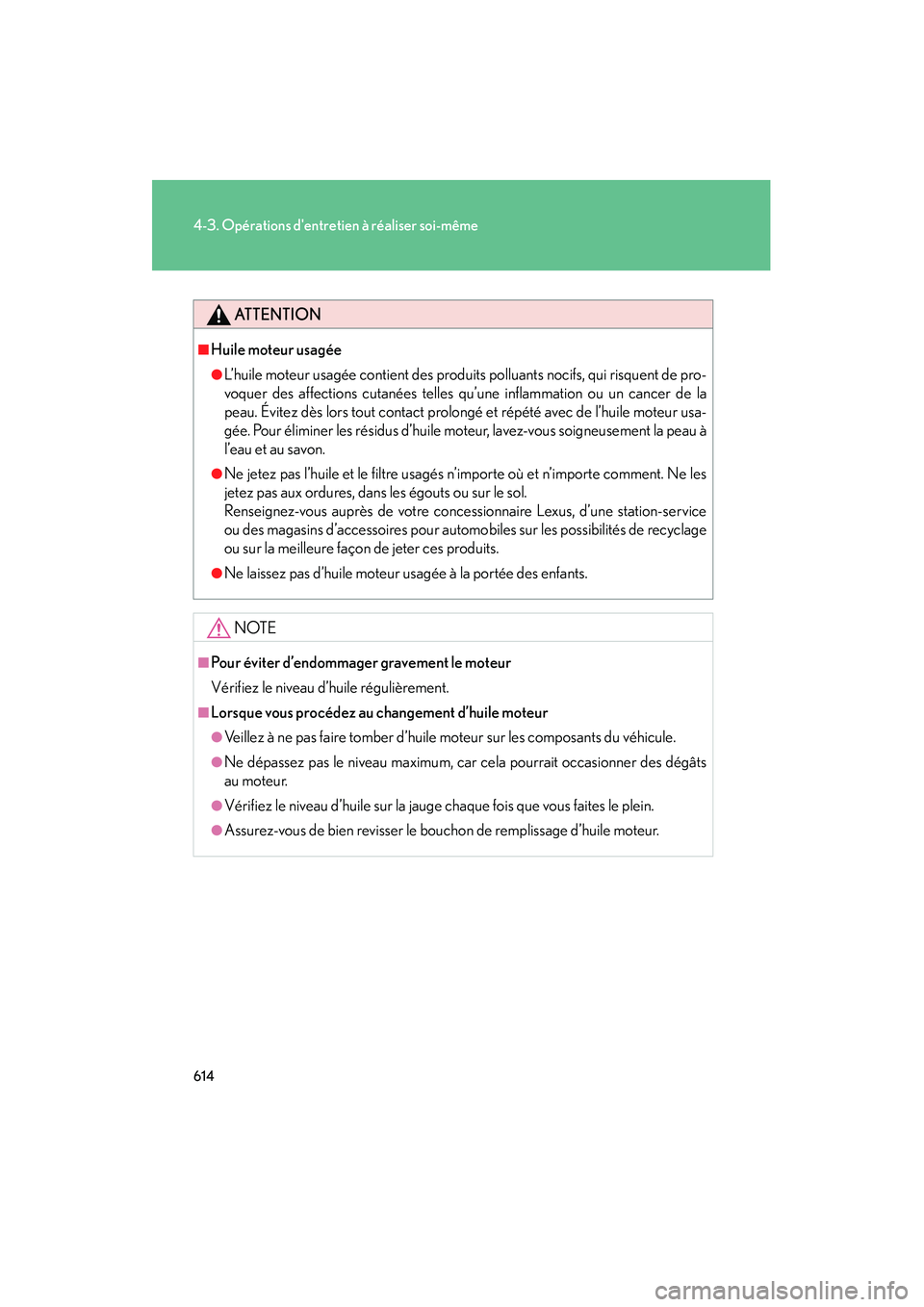

ATTENTION
■Huile moteur usagée
●L’huile moteur usagée contient des produits polluants nocifs, qui risquent de pro-
voquer des affections cutanées telles qu’une inflammation ou un cancer de la
peau. Évitez dès lors tout contact prolongé et répété avec de l’huile moteur usa-
gée. Pour éliminer les résidus d’huile moteur, lavez-vous soigneusement la peau à
l’eau et au savon.
●Ne jetez pas l’huile et le filtre usagés n’importe où et n’importe comment. Ne les
jetez pas aux ordures, dans les égouts ou sur le sol.
Renseignez-vous auprès de votre concessionnaire Lexus, d’une station-service
ou des magasins d’accessoires pour automo biles sur les possibilités de recyclage
ou sur la meilleure façon de jeter ces produits.
●Ne laissez pas d’huile moteur usagée à la portée des enfants.
NOTE
■Pour éviter d’endommager gravement le moteur
Vérifiez le niveau d’huile régulièrement.
■Lorsque vous procédez au changement d’huile moteur
●Veillez à ne pas faire tomber d’huile moteur sur les composants du véhicule.
●Ne dépassez pas le niveau maximum, car cela pourrait occasionner des dégâts
au moteur.
●Vérifiez le niveau d’huile sur la jauge chaque fois que vous faites le plein.
●Assurez-vous de bien revisser le bouchon de remplissage d’huile moteur.
GX460_D.book Page 614 Friday, October 9, 2009 8:55 AM

615
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
Liquide de refroidissement du moteurLe niveau est suffisant s’il se situe entre les repères “F” et “L” du réservoir
lorsque le moteur est froid.
Bouchon du réservoir
Plein
Bas
Si le niveau se situe sous le repère
“L”, ajoutez du liquide de refroidis-
sement jusqu’au repère “F”.
■Choix du liquide de refroidissement
Utilisez uniquement du “Toyota Super Lo ng Life Coolant” (antigel super longue
durée Toyota) ou un liquide de refroidissement longue durée de haute qualité à
base d’éthylène glycol, fabriqué selon la technologie hybride des acides organiques
et exempt de silicate, d’amine, de nitrite et de borate.
É.-U.: L’”antigel super longue durée Toyota ” contient 50 % de liquide de refroi-
dissement et 50 % d’eau déionisée. (Température minimum: -31 °F [-35
° C])
Canada: L’”antigel super lo ngue durée Toyota” contient 55 % de liquide de
refroidissement et 45 % d’eau déionisée. (Température minimum: -44
° F [-42 °C])
Pour de plus amples informations sur le liquide de refroidissement, adressez-vous à
votre concessionnaire Lexus.
GX460_D.book Page 615 Friday, October 9, 2009 8:55 AM
