2010 Lexus GX460 Manuel du propriétaire (in French)

640
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

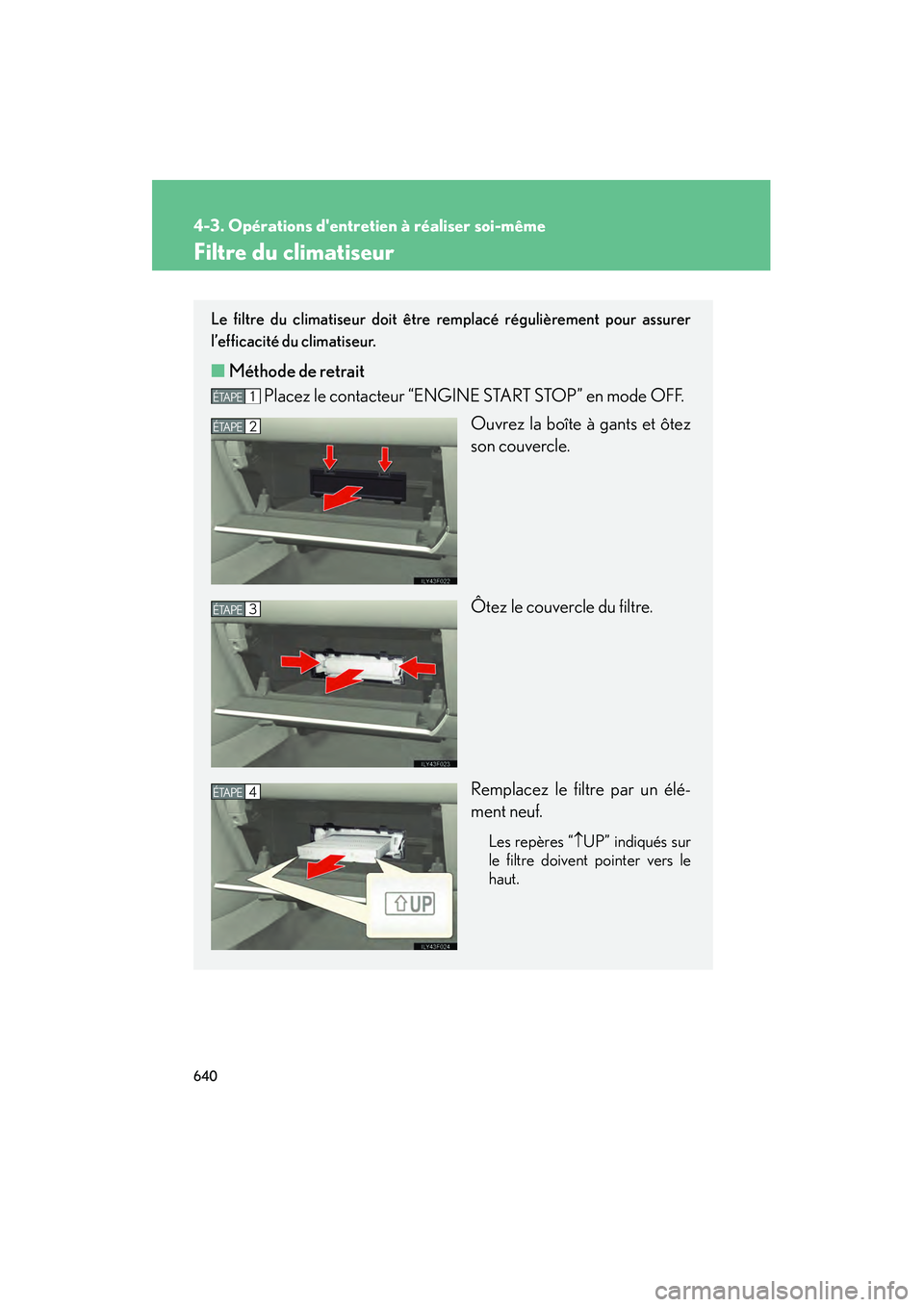

Filtre du climatiseur
Le filtre du climatiseur doit être remplacé régulièrement pour assurer
l’efficacité du climatiseur.
■Méthode de retrait
Placez le contacteur “ENGINE START STOP” en mode OFF.
Ouvrez la boîte à gants et ôtez
son couvercle.
Ôtez le couvercle du filtre.
Remplacez le filtre par un élé-
ment neuf.
Les repères “↑UP” indiqués sur
le filtre doivent pointer vers le
haut.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
sec_04_03.fm Page 640 Friday, October 9, 2009 2:39 PM

641
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
■Intervalle de remplacement
Vérifiez et remplacez le filtre du clim atiseur conformément au programme d’entre-
tien prévu. Dans des zones poussiéreuses ou des zones où la circulation est dense,
il est possible que le remplacement doive être devancé. (Pour plus d’informations
sur les entretiens prescrits, reportez-vou s au “Guide d’entretien et de garantie/
Supplément au manuel du propriétaire/Programme d’entretien”.)
■Si le débit d’air des évents diminue de façon considérable
Le filtre est peut-être encrassé. Vérifiez le filtre et procédez à son remplacement si
nécessaire.
NOTE
■Pour éviter d’endommager le système
●Lors de l’utilisation du climatiseur, assure z-vous qu’un filtre est toujours installé.
●Ne nettoyez pas le filtre avec de l’eau.

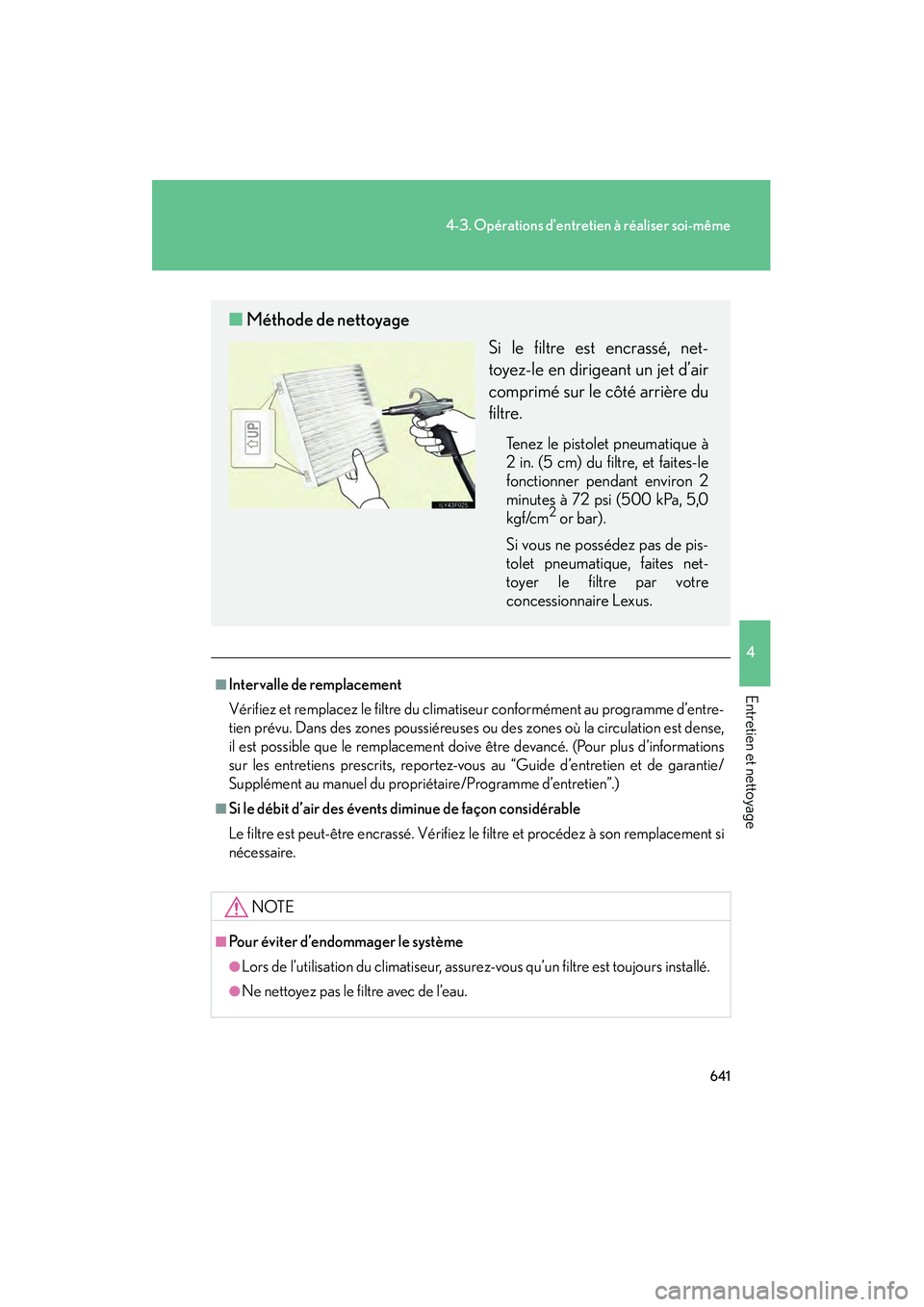

■Méthode de nettoyage
Si le filtre est encrassé, net-
toyez-le en dirigeant un jet d’air
comprimé sur le côté arrière du
filtre.
Tenez le pistolet pneumatique à
2 in. (5 cm) du filtre, et faites-le
fonctionner pendant environ 2
minutes à 72 psi (500 kPa, 5,0
kgf/cm
2 or bar).
Si vous ne possédez pas de pis-
tolet pneumatique, faites net-
toyer le filtre par votre
concessionnaire Lexus.
GX460_D.book Page 641 Friday, October 9, 2009 8:55 AM

642
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

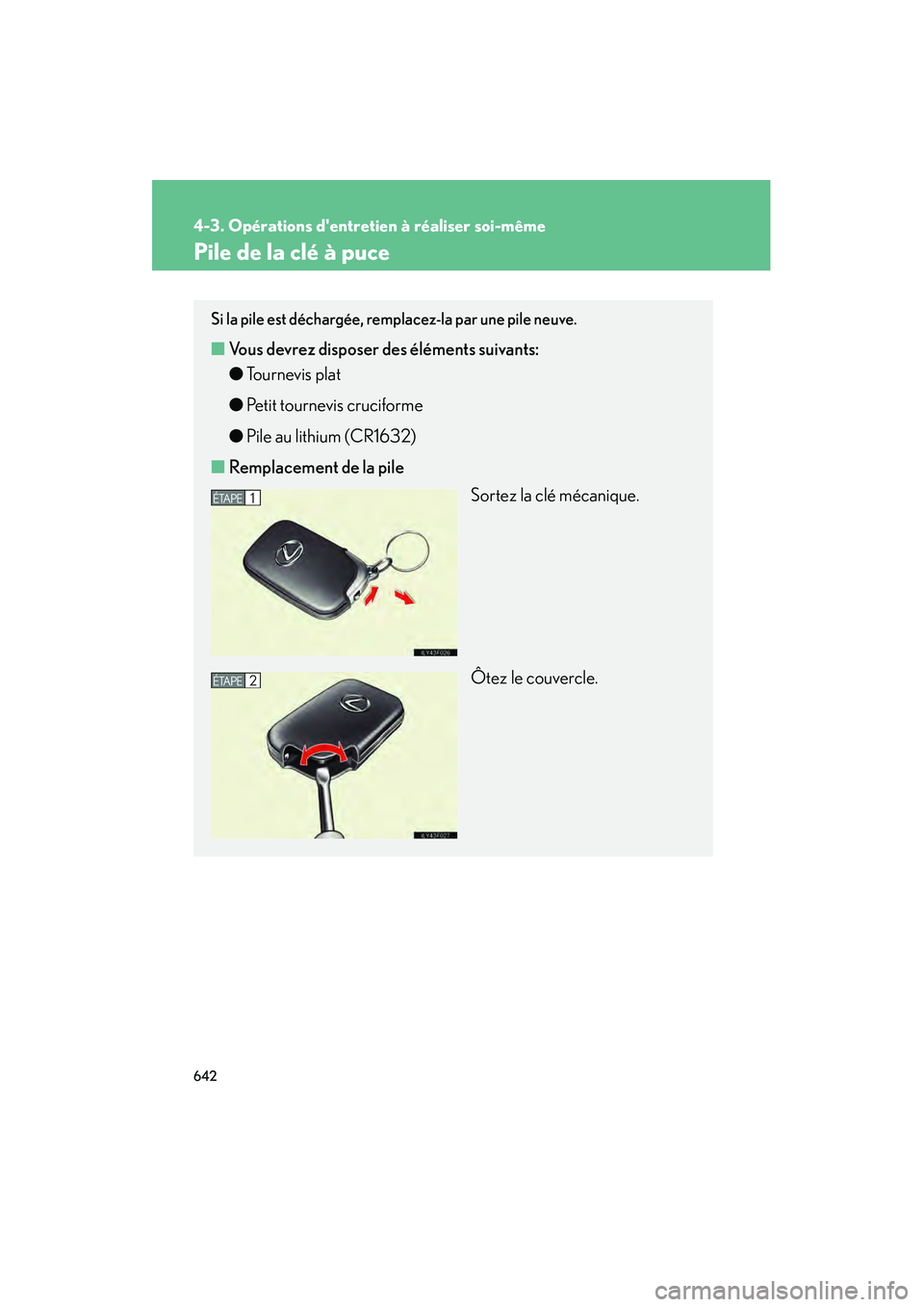

Pile de la clé à puce
Si la pile est déchargée, remplacez-la par une pile neuve.
■Vous devrez disposer des éléments suivants:
●Tournevis plat
● Petit tournevis cruciforme
● Pile au lithium (CR1632)
■ Remplacement de la pile
Sortez la clé mécanique.
Ôtez le couvercle.
1ÉTAPE
2ÉTAPE
GX460_D.book Page 642 Friday, October 9, 2009 8:55 AM

643
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
■Utilisez une pile au lithium de type CR1632
●Vous pouvez acheter des piles chez votre concessionnaire Lexus, dans un
magasin d’appareils électriques ou dans un magasin d’appareils photographi-
ques.
●Ne remplacez la pile que par une pile identique ou équivalente recommandée
par le fabricant.
●Mettez les piles usagées au rebut en respectant la législation locale en vigueur.
■Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants.
●Le système d’accès intelligent avec démarrage par bouton-poussoir et la télé-
commande ne fonctionne nt pas correctement.
●La portée de la télécommande est réduite.

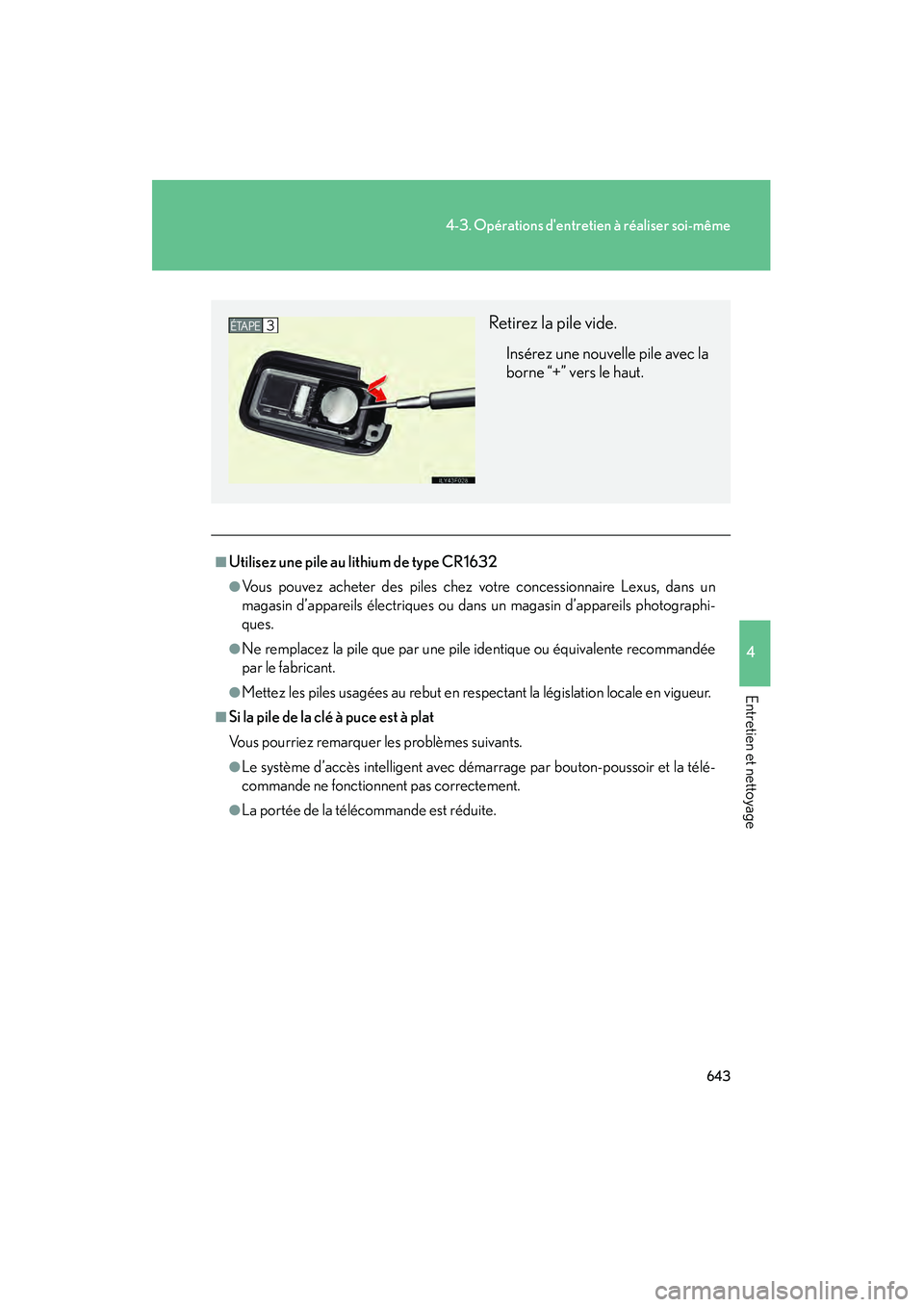

Retirez la pile vide.
Insérez une nouvelle pile avec la
borne “+” vers le haut.
3ÉTAPE
GX460_D.book Page 643 Friday, October 9, 2009 8:55 AM

644
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

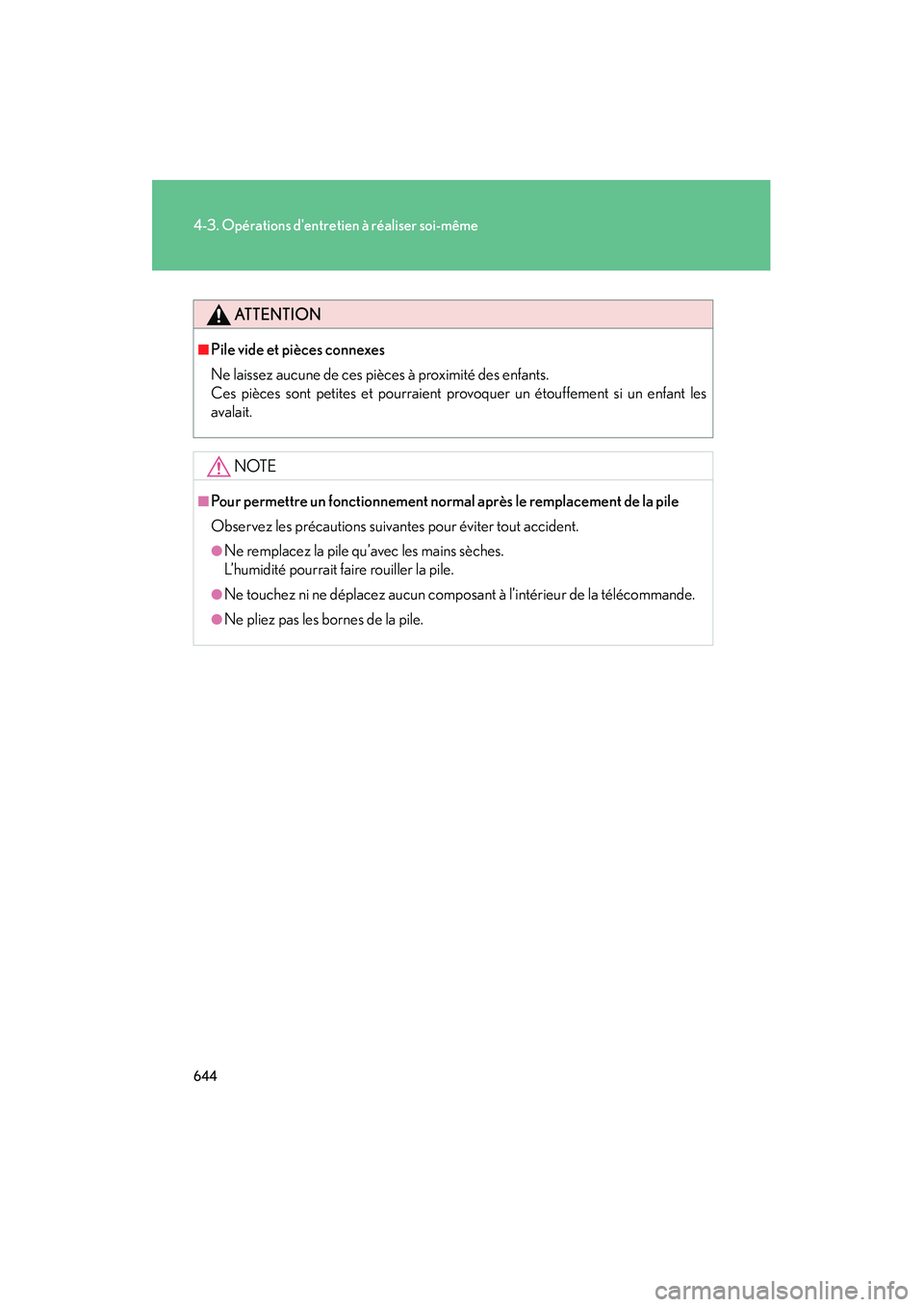

ATTENTION
■Pile vide et pièces connexes
Ne laissez aucune de ces pièces à proximité des enfants.
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant les
avalait.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la pile
Observez les précautions suivante s pour éviter tout accident.
●Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
●Ne touchez ni ne déplacez aucun composant à l’intérieur de la télécommande.
●Ne pliez pas les bornes de la pile.
GX460_D.book Page 644 Friday, October 9, 2009 8:55 AM

645
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)

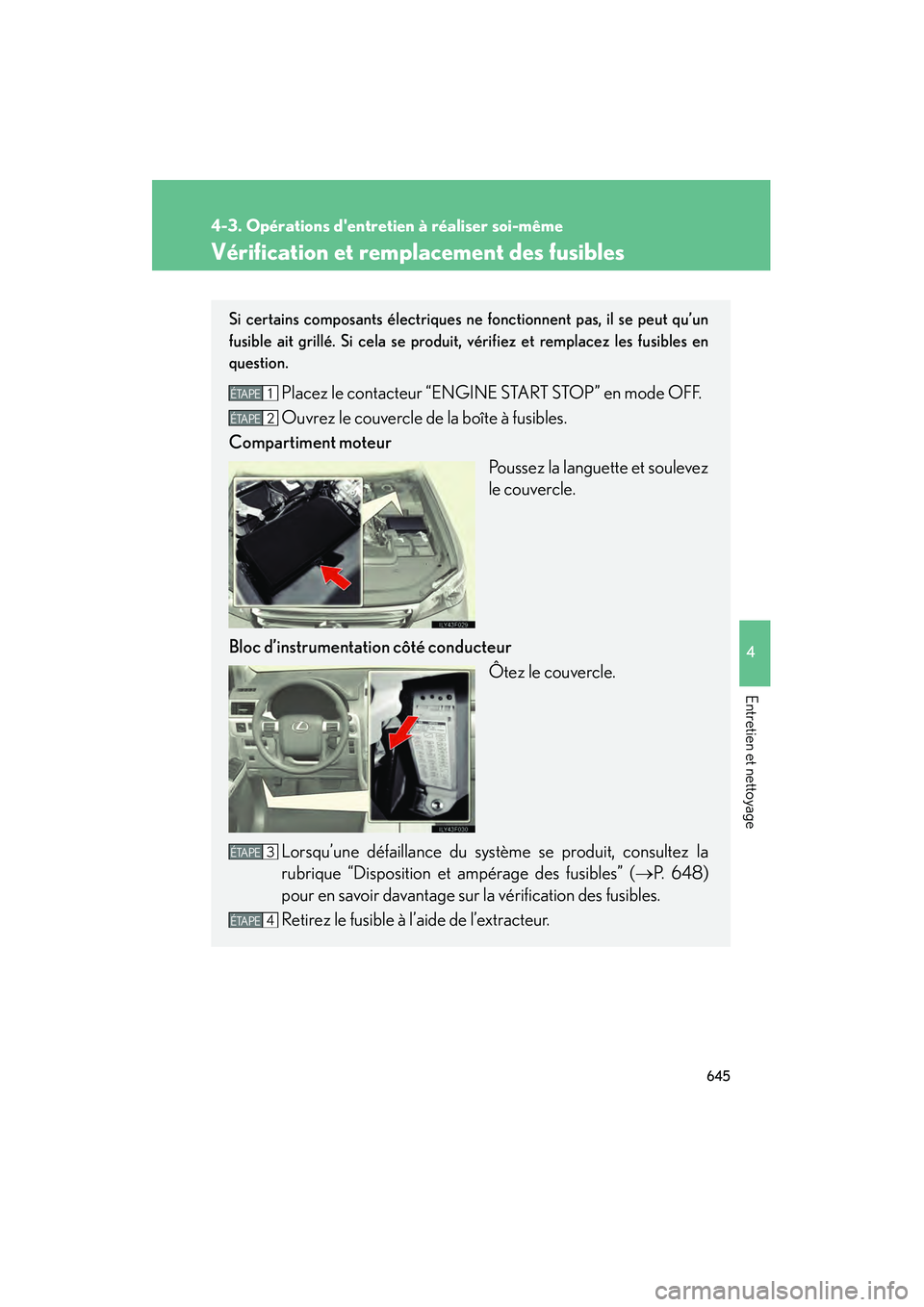

Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se peut qu’un
fusible ait grillé. Si cela se produit, vérifiez et remplacez les fusibles en
question.
Placez le contacteur “ENGINE START STOP” en mode OFF.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Poussez la languette et soulevez
le couvercle.
Bloc d’instrumentation côté conducteur Ôtez le couvercle.
Lorsqu’une défaillance du sys tème se produit, consultez la
rubrique “Disposition et ampérage des fusibles” ( →P. 6 4 8 )
pour en savoir davantage sur la vérification des fusibles.
Retirez le fusible à l’aide de l’extracteur.1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
GX460_D.book Page 645 Friday, October 9, 2009 8:55 AM

646
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

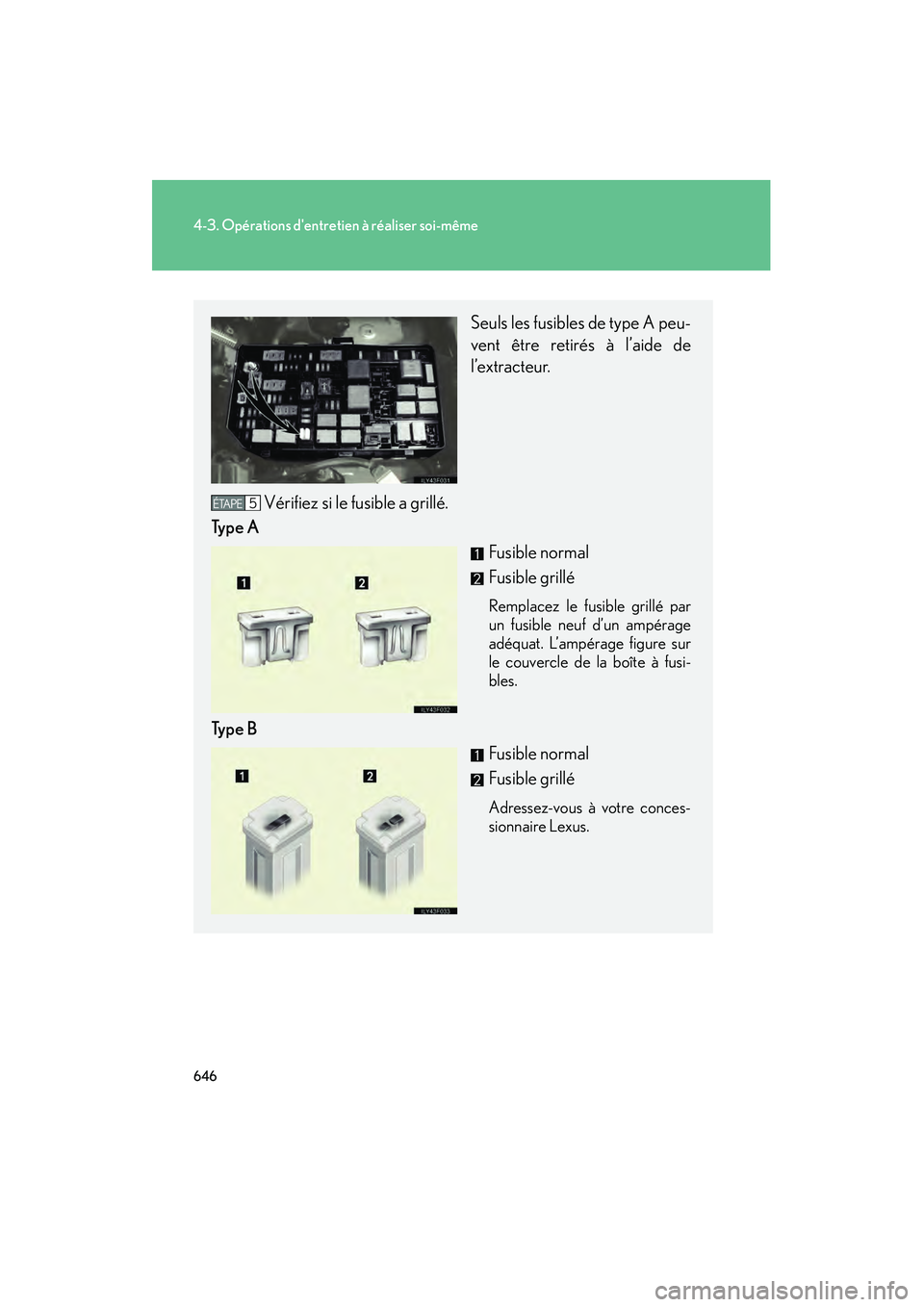

Seuls les fusibles de type A peu-
vent être retirés à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’un ampérage
adéquat. L’ampérage figure sur
le couvercle de la boîte à fusi-
bles.
Ty p e BFusible normal
Fusible grillé
Adressez-vous à votre conces-
sionnaire Lexus.
5ÉTAPE
GX460_D.book Page 646 Friday, October 9, 2009 8:55 AM

647
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)

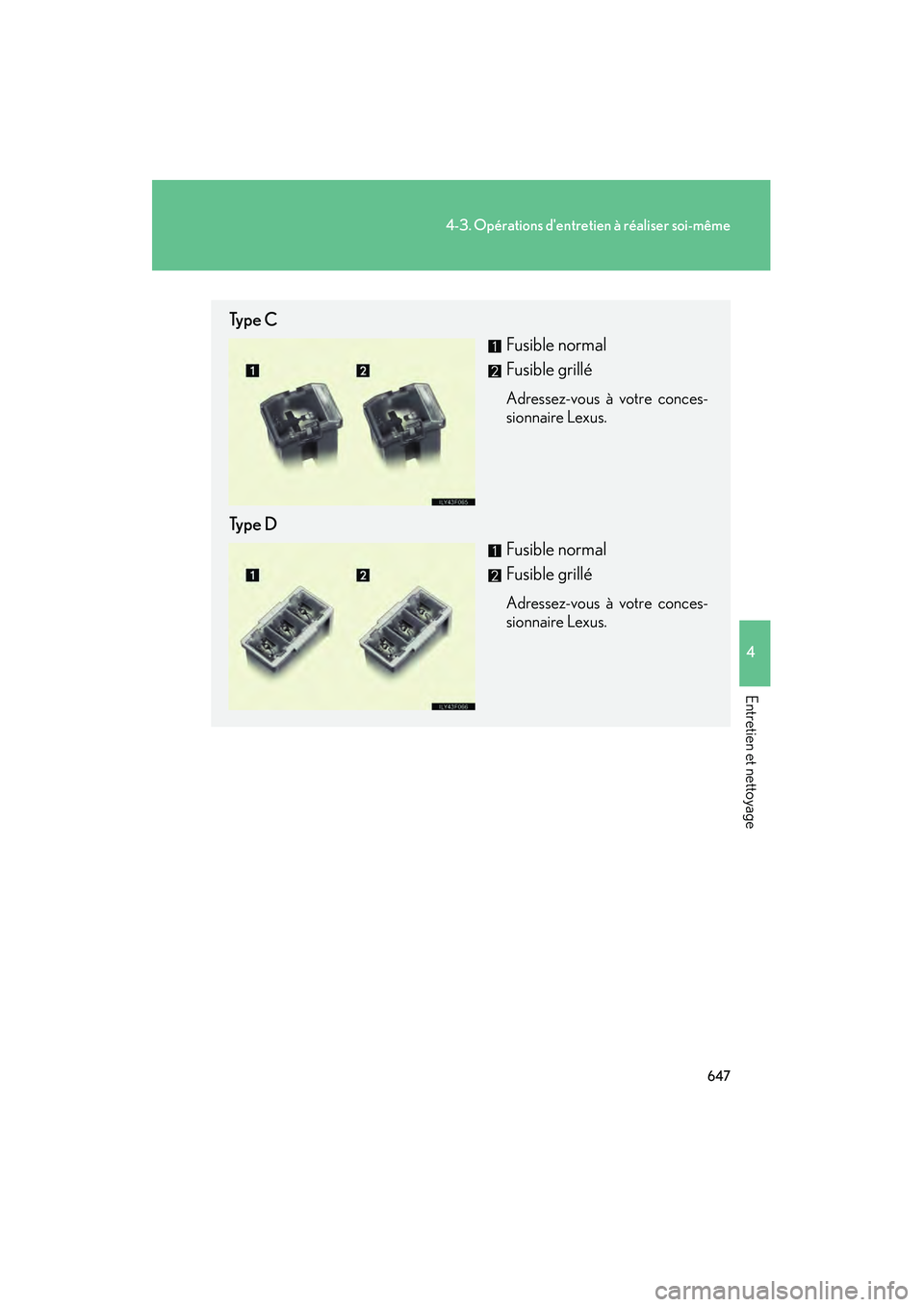

Ty p e CFusible normal
Fusible grillé
Adressez-vous à votre conces-
sionnaire Lexus.
Ty p e DFusible normal
Fusible grillé
Adressez-vous à votre conces-
sionnaire Lexus.
GX460_D.book Page 647 Friday, October 9, 2009 8:55 AM
