4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

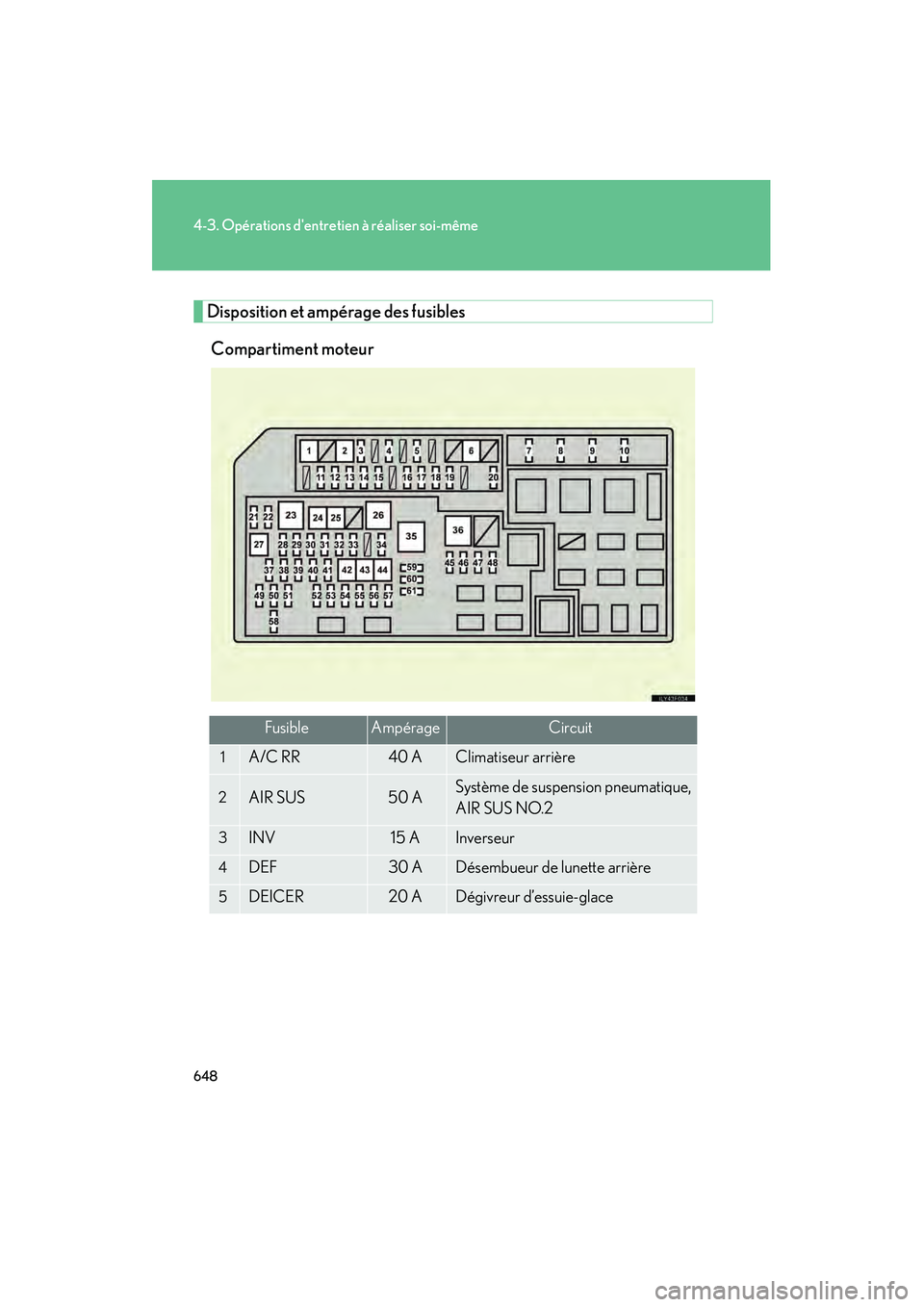

Disposition et ampérage des fusiblesCompartiment moteur
FusibleAmpérageCircuit
1A/C RR40 AClimatiseur arrière
2AIR SUS50 ASystème de suspension pneumatique,
AIR SUS NO.2
3INV15 AInverseur
4DEF30 ADésembueur de lunette arrière
5DEICER20 ADégivreur d’essuie-glace
GX460_D.book Page 648 Friday, October 9, 2009 8:55 AM

649
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
6SUB BATT30 ARemorquage
7IG220 AInjecteur, allumage, compteur
8HORN10 AKlaxon
9EFI25 A
EFI ECU, relais de dispositif de chauf-
fage A/F, relais de pompe à carburant,
EFI NO.2
10A/F20 AA/F SSR
11FUEL OPN 10 ADispositif d’ouverture du panneau de
réservoir
12S/HTR RR20 ASiège chauffant arrière
13FOLD SEAT LH30 ARabattement du siège (gauche)
14FOLD SEAT RH30 ARabattement du siège (droite)
15TOW I N G TA I L30 ARemorquage
16A/C COMP10 ASystème de climatisation
17STRG HTR 10 AVolant chauffant
18CDS FAN20 AVentilateur de condenseur
19STOP10 A
Feux d’arrêt, feu d’arrêt surélevé, con-
tacteur des feux d’arrêt, relais des
feux d’arrêt, VSC ECU, remorquage,
système d’accès intelligent avec
démarrage par bouton-poussoir
20AIR SUS NO.27, 5 AAIR SUS ECU
21H-LP RH-HI15 AFeux de route (droite)
22H-LP LH-HI15 AFeux de route (gauche)
FusibleAmpérageCircuit
GX460_D.book Page 649 Friday, October 9, 2009 8:55 AM

650
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

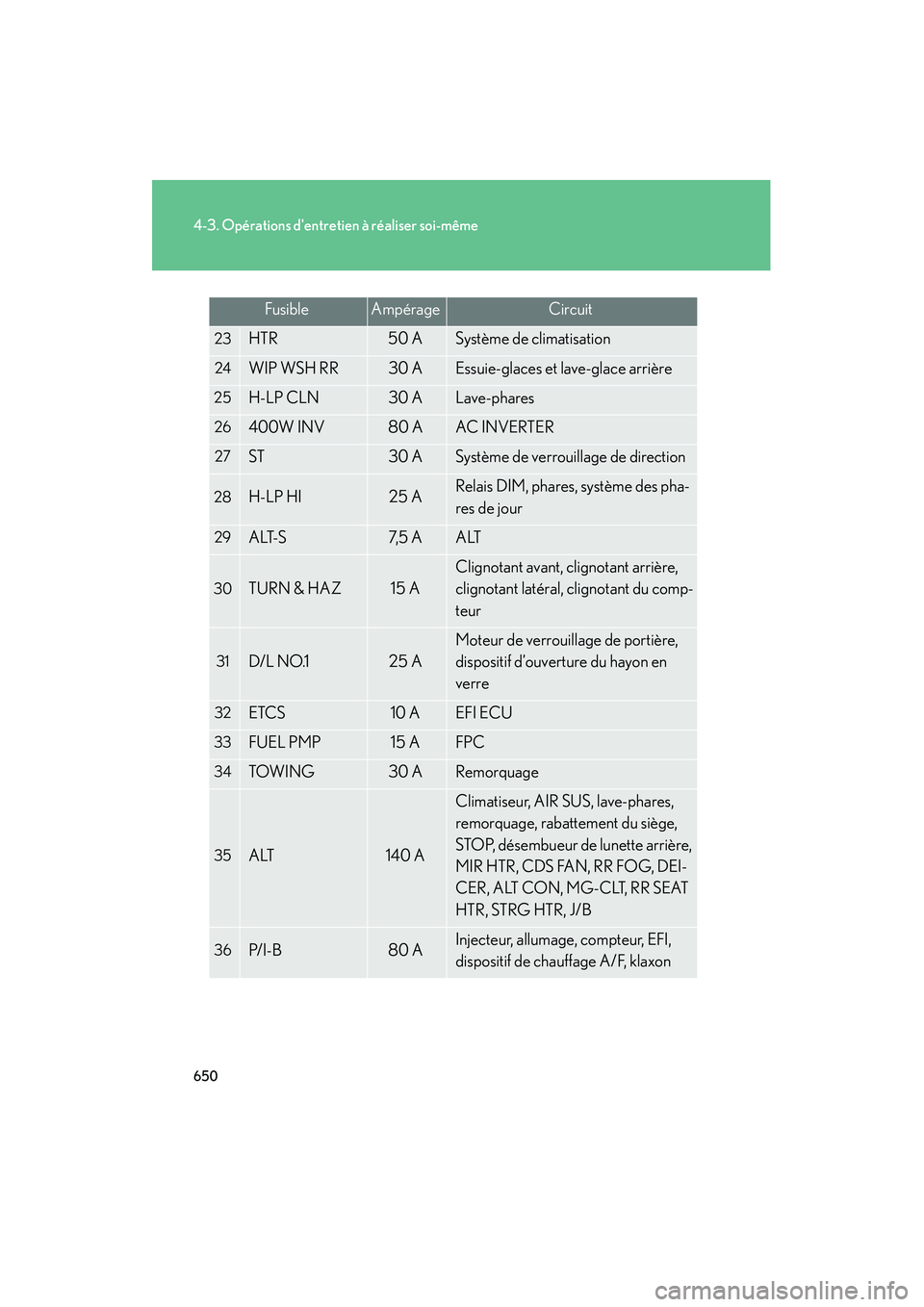

23HTR50 ASystème de climatisation
24WIP WSH RR30 AEssuie-glaces et lave-glace arrière
25H-LP CLN30 ALave-phares
26400W INV80 AAC INVERTER
27ST30 ASystème de verrouillage de direction
28H-LP HI25 ARelais DIM, phares, système des pha-
res de jour
29ALT-S7, 5 AALT
30TURN & HAZ15 A
Clignotant avant, clignotant arrière,
clignotant latéral, clignotant du comp-
teur
31D/L NO.125 A
Moteur de verrouillage de portière,
dispositif d’ouverture du hayon en
verre
32ETCS10 AEFI ECU
33FUEL PMP15 AFPC
34TOW I N G30 ARemorquage
35ALT140 A
Climatiseur, AIR SUS, lave-phares,
remorquage, rabattement du siège,
STOP, désembueur de lunette arrière,
MIR HTR, CDS FAN, RR FOG, DEI-
CER, ALT CON, MG-CLT, RR SEAT
HTR, STRG HTR, J/B
36P/ I - B80 AInjecteur, allumage, compteur, EFI,
dispositif de chauffage A/F, klaxon
FusibleAmpérageCircuit
GX460_D.book Page 650 Friday, October 9, 2009 8:55 AM

651
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)

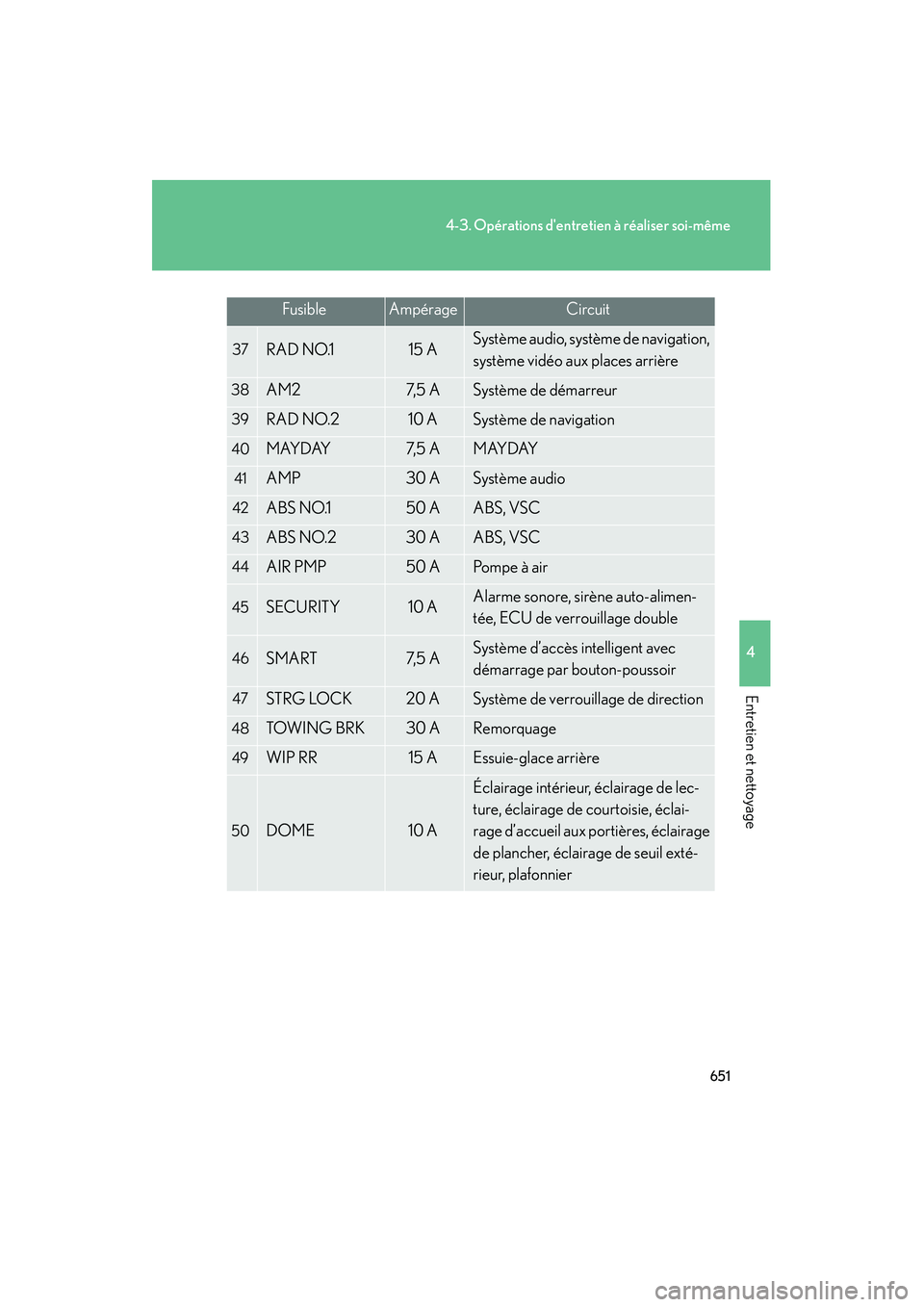

37RAD NO.115 ASystème audio, système de navigation,
système vidéo aux places arrière
38AM27, 5 ASystème de démarreur
39RAD NO.210 ASystème de navigation
40MAYDAY7, 5 AMAYDAY
41AMP30 ASystème audio
42ABS NO.150 AABS, VSC
43ABS NO.230 AABS, VSC
44AIR PMP50 APompe à air
45SECURITY10 AAlarme sonore, sirène auto-alimen-
tée, ECU de verrouillage double
46SMART7, 5 ASystème d’accès intelligent avec
démarrage par bouton-poussoir
47STRG LOCK20 ASystème de verrouillage de direction
48TOW I N G B R K30 ARemorquage
49WIP RR15 AEssuie-glace arrière
50DOME10 A
Éclairage intérieur, éclairage de lec-
ture, éclairage de courtoisie, éclai-
rage d’accueil aux portières, éclairage
de plancher, éclairage de seuil exté-
rieur, plafonnier
FusibleAmpérageCircuit
GX460_D.book Page 651 Friday, October 9, 2009 8:55 AM

652
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)
51ECU-B10 A
ECU de carrosserie, compteur, dispo-
sitif de chauffage, capteur de volant,
télécommande, système de mémori-
sation de position des sièges, volant
inclinable et télescopique, écran mul-
tifonctions, système d’accès intelligent
avec démarrage par bouton-pous-
soir, rabattement du siège, comparti-
ment de refroidissement, DSS#2
ECU, contacteur au volant, contac-
teur de module D, plafonnier
52WSH FR NO.27, 5 ADSS#1 ECU
53H-LP RH-LO15 AFeux de croisement (droite), système
de réglage de la portée des phares
54H-LP LH-LO15 A
Feux de croisement (gauche),
système de réglage de la portée des
phares
55INJ10 ABobine, injecteur, allumage, filtre anti-
parasite
56EFI NO.210 A
O2 SSR, AFM, ACIS VSV, AI
COMB, KEY OFF PUMP, EYP VSV,
EGR VALVE, CANISTER VSV, AI
VSV RLY, AI PUMP HTR RLY
57WIP FR NO.27, 5 ADSS#1 ECU
58WSH RR15 ALave-glace arrière
59SPAREFusible de rechange
60SPAREFusible de rechange
61SPAREFusible de rechange
FusibleAmpérageCircuit
GX460_D.book Page 652 Friday, October 9, 2009 8:55 AM

653
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage

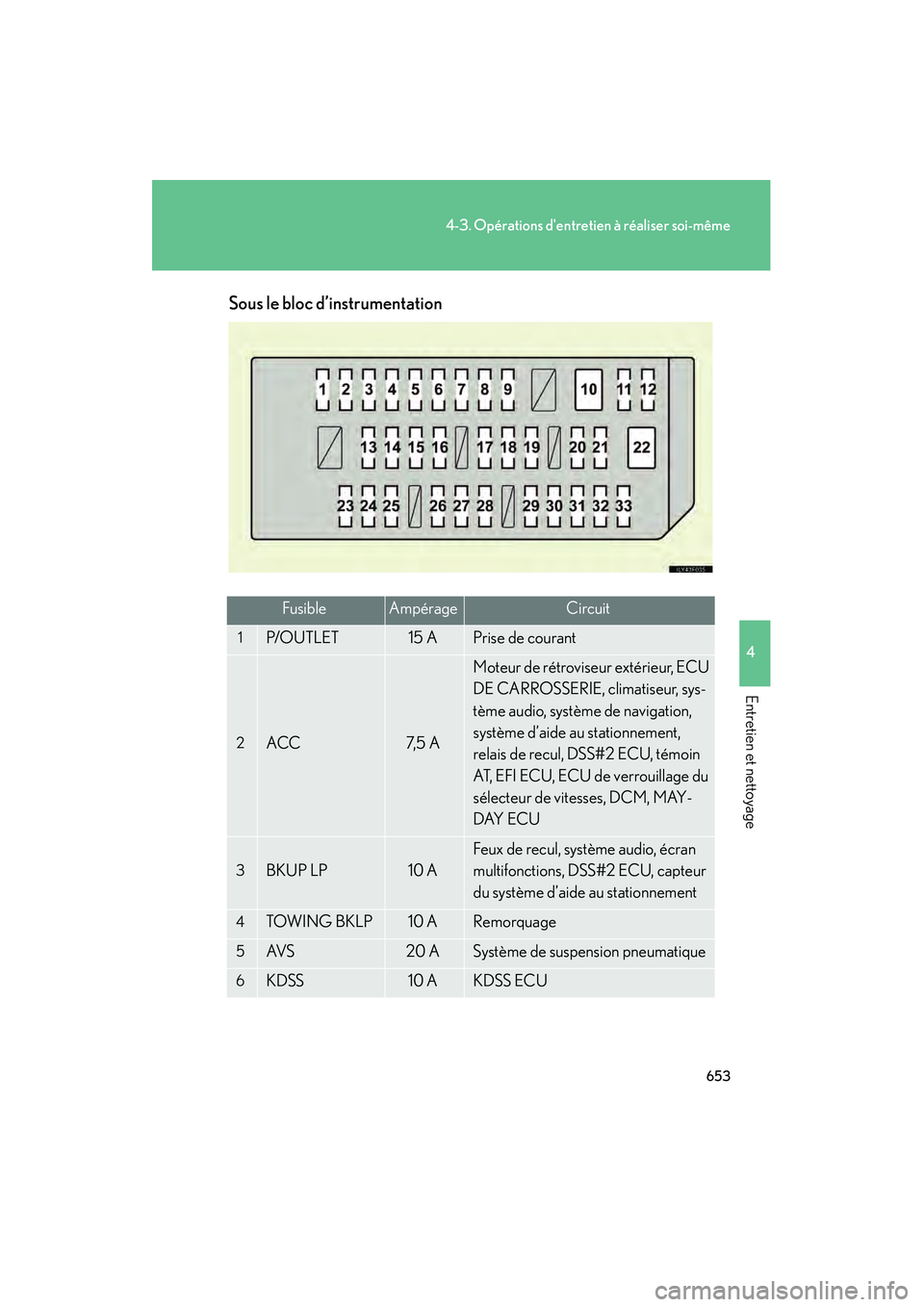

GX460_D (OM60F29D)Sous le bloc d’instrumentation
FusibleAmpérageCircuit
1P/O U T L E T15 APrise de courant
2ACC7, 5 A
Moteur de rétroviseur extérieur, ECU
DE CARROSSERIE, climatiseur, sys-
tème audio, système de navigation,
système d’aide au stationnement,
relais de recul, DSS#2 ECU, témoin
AT, EFI ECU, ECU de verrouillage du
sélecteur de vitesses, DCM, MAY-
DAY ECU
3BKUP LP10 A
Feux de recul, système audio, écran
multifonctions, DSS#2 ECU, capteur
du système d’aide au stationnement
4TOW I N G B K L P10 ARemorquage
5AV S20 ASystème de suspension pneumatique
6KDSS10 AKDSS ECU
GX460_D.book Page 653 Friday, October 9, 2009 8:55 AM

654
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)

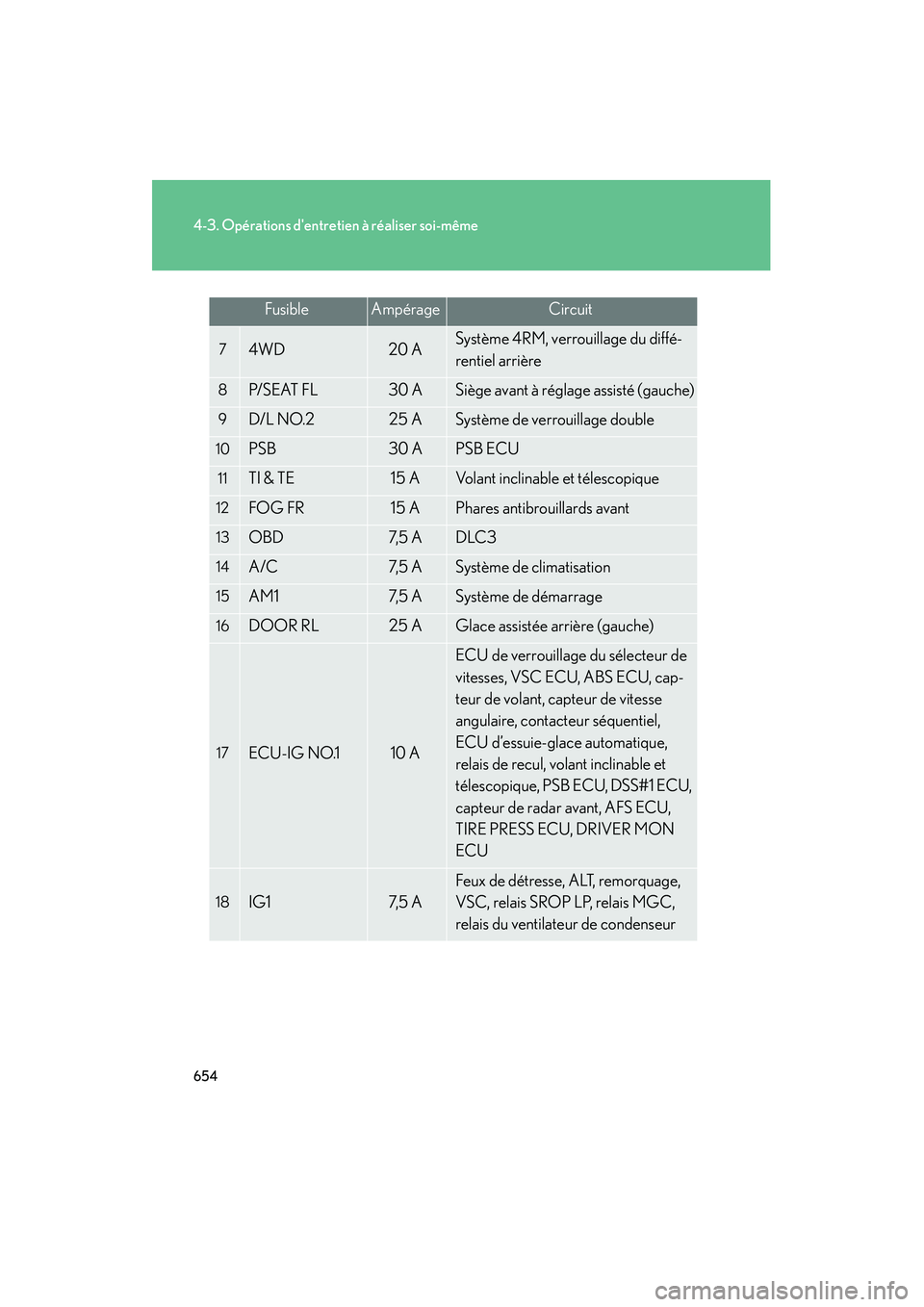

74WD20 ASystème 4RM, verrouillage du diffé-
rentiel arrière
8P/ S E AT F L30 ASiège avant à réglage assisté (gauche)
9D/L NO.225 ASystème de verrouillage double
10PSB30 APSB ECU
11TI & TE15 AVolant inclinable et télescopique
12FOG FR15 APhares antibrouillards avant
13OBD7, 5 ADLC3
14A/C7, 5 ASystème de climatisation
15AM17, 5 ASystème de démarrage
16DOOR RL25 AGlace assistée arrière (gauche)
17ECU-IG NO.110 A
ECU de verrouillage du sélecteur de
vitesses, VSC ECU, ABS ECU, cap-
teur de volant, capteur de vitesse
angulaire, contacteur séquentiel,
ECU d’essuie-glace automatique,
relais de recul, volant inclinable et
télescopique, PSB ECU, DSS#1 ECU,
capteur de radar avant, AFS ECU,
TIRE PRESS ECU, DRIVER MON
ECU
18IG17, 5 A
Feux de détresse, ALT, remorquage,
VSC, relais SROP LP, relais MGC,
relais du ventilateur de condenseur
FusibleAmpérageCircuit
GX460_D.book Page 654 Friday, October 9, 2009 8:55 AM

655
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)

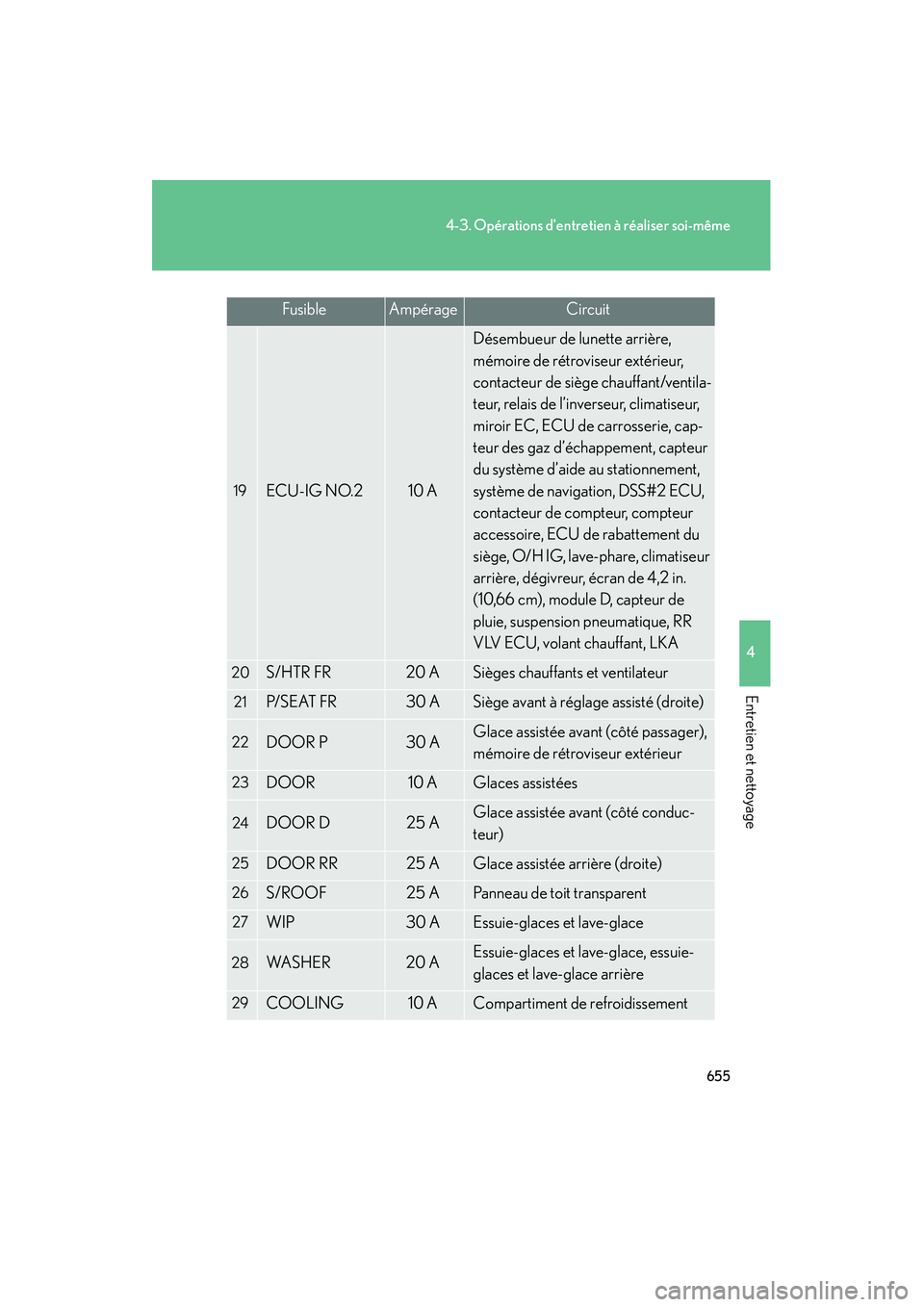

19ECU-IG NO.210 A
Désembueur de lunette arrière,
mémoire de rétroviseur extérieur,
contacteur de siège chauffant/ventila-
teur, relais de l’inverseur, climatiseur,
miroir EC, ECU de carrosserie, cap-
teur des gaz d’échappement, capteur
du système d’aide au stationnement,
système de navigation, DSS#2 ECU,
contacteur de compteur, compteur
accessoire, ECU de rabattement du
siège, O/H IG, lave-phare, climatiseur
arrière, dégivreur, écran de 4,2 in.
(10,66 cm), module D, capteur de
pluie, suspension pneumatique, RR
VLV ECU, volant chauffant, LKA
20S/HTR FR20 ASièges chauffants et ventilateur
21P/ S E AT F R30 ASiège avant à réglage assisté (droite)
22DOOR P30 AGlace assistée avant (côté passager),
mémoire de rétroviseur extérieur
23DOOR10 AGlaces assistées
24DOOR D25 AGlace assistée avant (côté conduc-
teur)
25DOOR RR25 AGlace assistée arrière (droite)
26S/ROOF25 APanneau de toit transparent
27WIP30 AEssuie-glaces et lave-glace
28WA S H E R20 AEssuie-glaces et lave-glace, essuie-
glaces et lave-glace arrière
29COOLING10 ACompartiment de refroidissement
FusibleAmpérageCircuit
