Page 417 of 1690
A77321
N´m (kgf´cm, ft´lbf)
: Specified torque
Non±reusable part
43 (440, 32)
Gasket

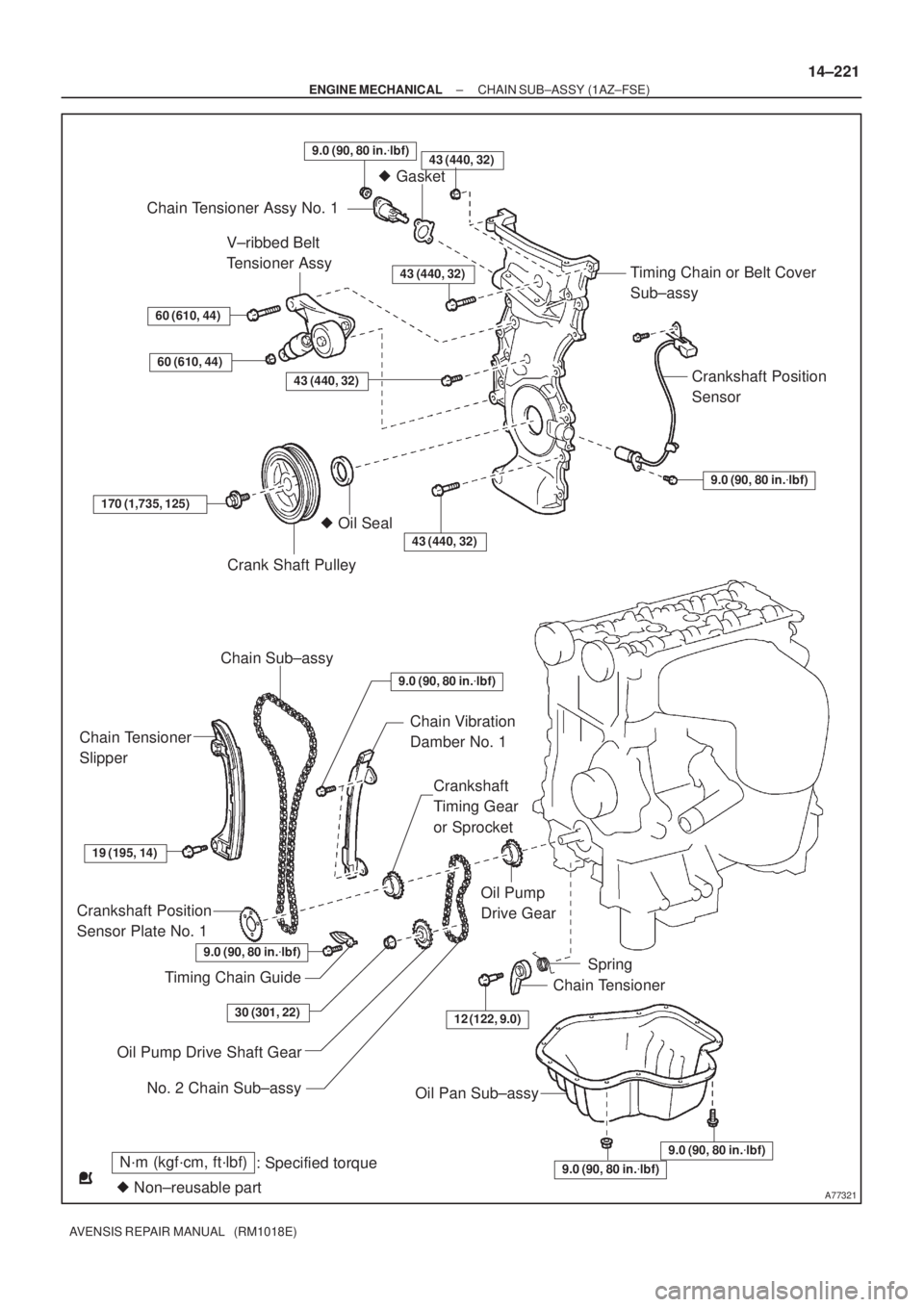

Chain Tensioner Assy No. 1
Timing Chain or Belt Cover
Sub±assy
Crankshaft Position
Sensor
9.0 (90, 80 in.lbf)
V±ribbed Belt
Tensioner Assy
60 (610, 44)
60 (610, 44)
43 (440, 32)
43 (440, 32)
170 (1,735, 125)
Crank Shaft Pulley
Oil Seal
43 (440, 32)
Chain Sub±assy
Chain Tensioner
Slipper
Chain Vibration
Damber No. 1
Crankshaft
Timing Gear
or Sprocket
19 (195, 14)
Crankshaft Position
Sensor Plate No. 1
Timing Chain Guide
Oil Pump
Drive Gear
12 (122, 9.0)
Spring
Chain Tensioner
Oil Pump Drive Shaft Gear
Oil Pan Sub±assy
9.0 (90, 80 in.lbf)
9.0 (90, 80 in.lbf)
9.0 (90, 80 in.lbf)
30 (301, 22)
No. 2 Chain Sub±assy
9.0 (90, 80 in.lbf)
9.0 (90, 80 in.lbf)
± ENGINE MECHANICALCHAIN SUB±ASSY (1AZ±FSE)
14±221
AVENSIS REPAIR MANUAL (RM1018E)
Page 418 of 1690
141CH±01
A79321
Clip
Engine Room Side Cover RH
Retainer Clip
Radiator Cover Assy
Clip
Engine Under Cover RH
Engine Under Cover No. 1
Clip
± ENGINE MECHANICALCHAIN SUB±ASSY (1ZZ±FE/3ZZ±FE)
14±45
AVENSIS REPAIR MANUAL (RM1018E)
CHAIN SUB±ASSY (1ZZ±FE/3ZZ±FE)
COMPONENTS
Page 419 of 1690
A76708

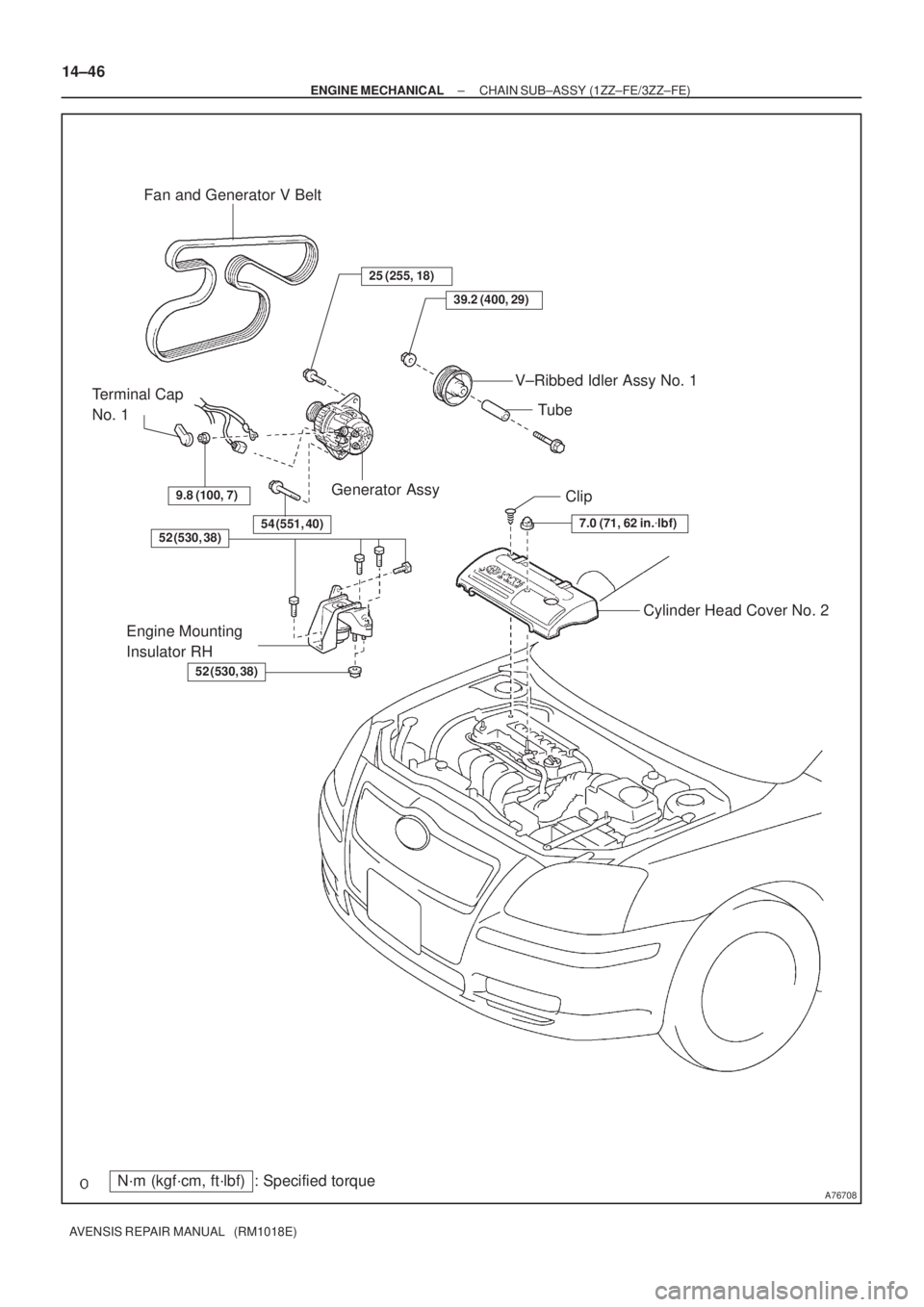

Fan and Generator V Belt
V±Ribbed Idler Assy No. 1
Generator Assy Terminal Cap
No. 1
Cylinder Head Cover No. 2 Clip
Engine Mounting
Insulator RH
N´m (kgf´cm, ft´lbf) : Specified torque
54 (551, 40)
25 (255, 18)
39.2 (400, 29)
7.0 (71, 62 in.lbf)52 (530, 38)
52 (530, 38)
9.8 (100, 7)
Tube 14±46
± ENGINE MECHANICALCHAIN SUB±ASSY (1ZZ±FE/3ZZ±FE)
AVENSIS REPAIR MANUAL (RM1018E)
Page 420 of 1690
A76709

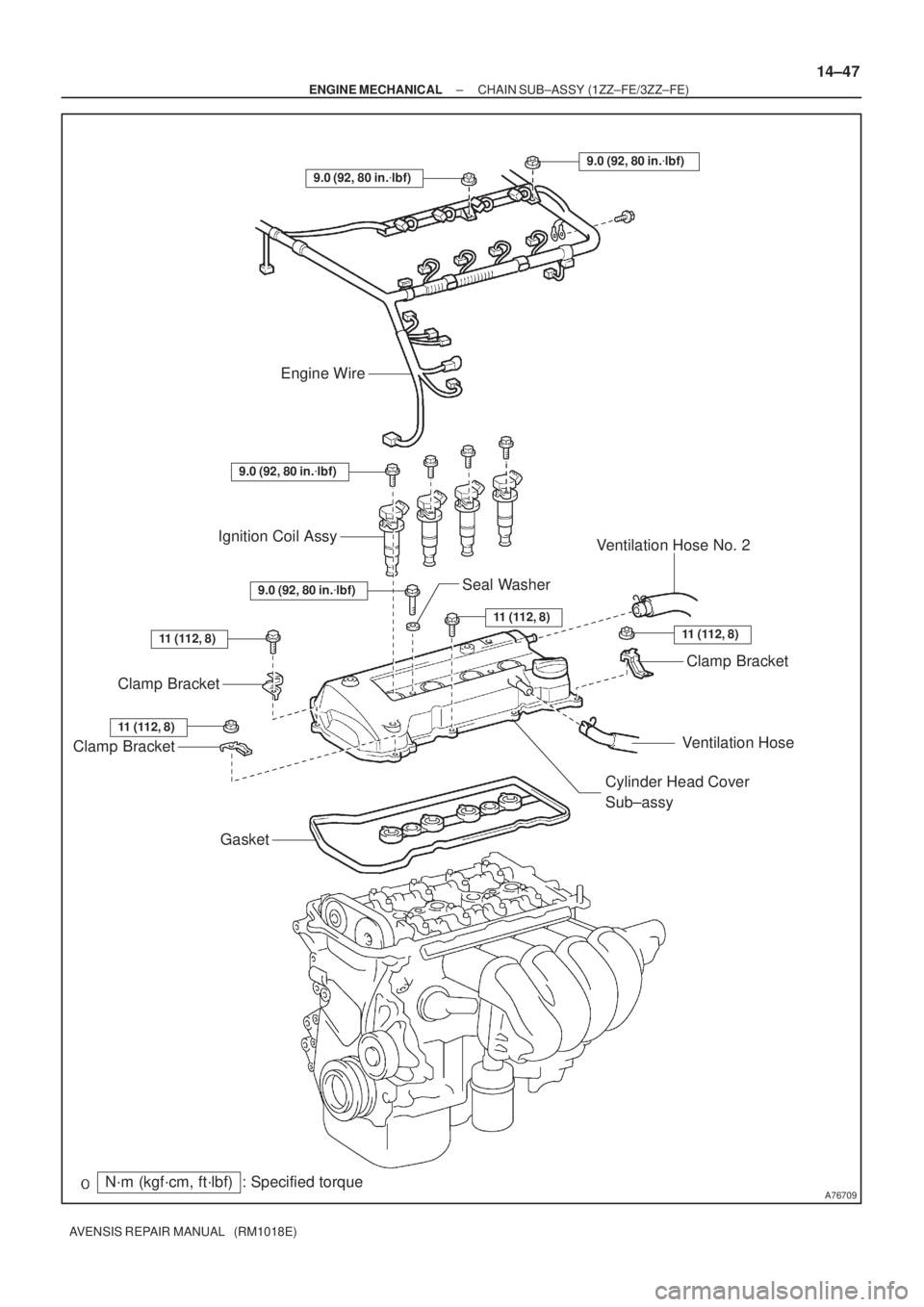

Ventilation Hose No. 2
Clamp Bracket
Ventilation Hose Ignition Coil AssyEngine Wire
Clamp Bracket
Clamp Bracket
Gasket
Cylinder Head Cover
Sub±assy
Seal Washer
N´m (kgf´cm, ft´lbf) : Specified torque
9.0 (92, 80 in.lbf)
9.0 (92, 80 in.lbf)
9.0 (92, 80 in.lbf)
9.0 (92, 80 in.lbf)
11 (112, 8)
11 (112, 8)11 (112, 8)
11 (112, 8)
± ENGINE MECHANICALCHAIN SUB±ASSY (1ZZ±FE/3ZZ±FE)
14±47
AVENSIS REPAIR MANUAL (RM1018E)
Page 421 of 1690
A60625
Crankshaft Pulley V±ribbed Belt
Tensioner Assy
Water Pump AssyTransverse Engine
Engine Mounting Bracket
Crankshaft Position Sensor Chain Tensioner Assy No. 1
Timing Chain or
Belt Cover Sub±assy
Oil Seal
Crankshaft Position Sensor
Plate No. 1Chain Sub±assy
Chain Tensioner Slipper
Crankshaft timing Sprocket O±ring
Non±reusable part
N´m (kgf´cm, ft´lbf) : Specified torque
47 (479, 35)
29 (296, 21)
69 (704, 51)
138 (1,047, 102)
13 (133, 10)
9.0 (92, 80 in.lbf)
9.0 (92, 80 in.lbf)
19 (194, 14)
9.0 (92, 80 in.lbf) (L=20)
11 (112, 8) (L=35)
9.5 (97, 84 in.lbf)
13 (133, 10) (M6)
19 (194, 14) (M8)
14±48
± ENGINE MECHANICALCHAIN SUB±ASSY (1ZZ±FE/3ZZ±FE)
AVENSIS REPAIR MANUAL (RM1018E)
Page 422 of 1690

141CB±01
A61184
A79179
14±342
±
ENGINE MECHANICAL CRANKSHAFT SEAL(1CD±FTV)
AVENSIS REPAIR MANUAL (RM1018E)
CRANKSHAFT SEAL(1CD±FTV)
REPLACEMENT
1.DRAIN ENGINE OIL
(a)Install a new gasket and the drain plug after draining engine oil. Torque: 34 N m (350 kgf cm,25 ft lbf)
2.REMOVE FRONT WHEEL RH
3.REMOVE ENGINE UNDER COVER RH
4.REMOVE RADIATOR SUPPORT OPENING COVER
5.REMOVE ENGINE ROOM COVER SIDE
6.REMOVE ENGINE COVER NO.1
(a)Remove the 5 nuts and the engine cover.
7.REMOVE INJECTOR DRIVER (See page 14±286)
8.REMOVE V (COOLER COMPRESSOR TO CRANKSHAFT PULLEY) BELT NO.1 (See page 14±269)
9.REMOVE GENERATOR V BELT (See page 14±269)
10.REMOVE POWER STEERING IDLE PULLEY BRACKET (See page 14±286)
11.REMOVE ENGINE MOUNTIN G INSULATOR
SUB±ASSY RH
(a)Place a wooden block on a jack underneath the engine.
(b)Remove the 3 bolts and 3 nuts, and then detach the en- gine mounting insulator sub assy.
12.REMOVE CRANKSHAFT PULLEY (See page 14±307) SST 09213±54015 (90105±08076), 09330±00021, 09950±50013 (0995\
1±05010, 09952±05010, 09953±05020, 09954±05031)
13.REMOVE IDLER PULLEY SUB±ASSY(See page 14±307)
14.REMOVE TIMING BELT NO.2 COVER(See page 14±307)
15.REMOVE TIMING BELT NO.1 COVER(See page 14±307)
16. REMOVE TIMING BELT GUIDE
17.REMOVE TRANSVERSE ENGINE ENGINE MOUNTING BRACKET(See page 14±307)
18.SET NO. 1 CYLINDER TO TDC/COMPRESSION(See page 14±307)
19.REMOVE TIMING CHAIN COVER PLATE (See page 14±307)
Page 423 of 1690

SST
A09582
B07973
Cut PositionPry
SST
A08528
SST
A09583
Angle
SensorInward
±

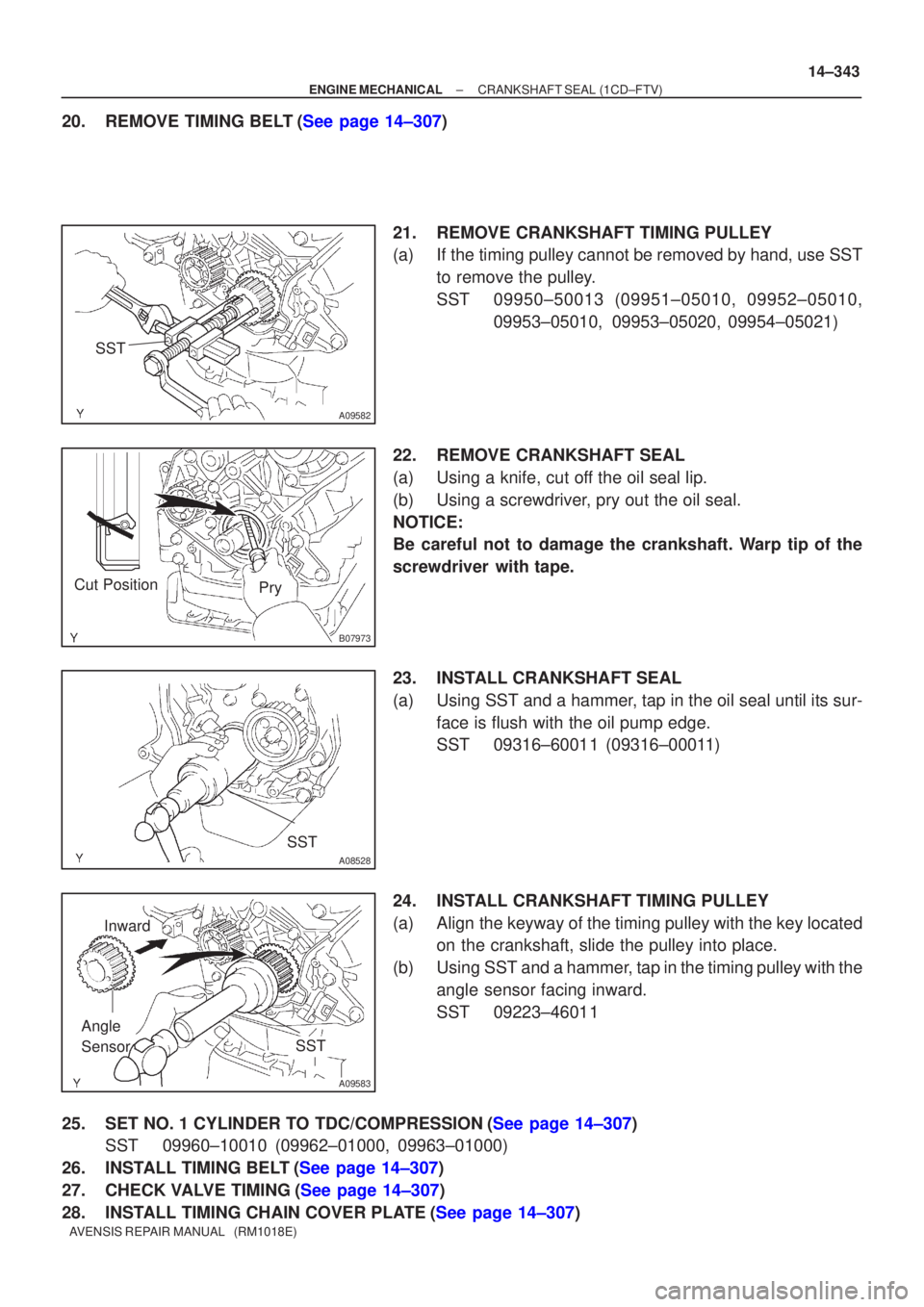

ENGINE MECHANICAL CRANKSHAFT SEAL(1CD±FTV)
14±343
AVENSIS REPAIR MANUAL (RM1018E)
20.REMOVE TIMING BELT(See page 14±307)
21.REMOVE CRANKSHAFT TIMING PULLEY
(a)If the timing pulley cannot be removed by hand, use SSTto remove the pulley.
SST09950±50013 (09951±05010, 09952±05010, 09953±05010, 09953±05020, 09954±05021)
22.REMOVE CRANKSHAFT SEAL
(a)Using a knife, cut off the oil seal lip.
(b)Using a screwdriver, pry out the oil seal.
NOTICE:
Be careful not to damage the crankshaft. Warp tip of the
screwdriver with tape.
23.INSTALL CRANKSHAFT SEAL
(a)Using SST and a hammer, tap in the oil seal until its sur- face is flush with the oil pump edge.
SST09316±60011 (09316±00011)
24.INSTALL CRANKSHAFT TIMING PULLEY
(a)Align the keyway of the timing pulley with the key located on the crankshaft, slide the pulley into place.
(b)Using SST and a hammer, tap in the timing pulley with the angle sensor facing inward.
SST09223±46011
25.SET NO. 1 CYLINDER TO TDC/COMPRESSION(See page 14±307) SST 09960±10010 (09962±01000, 09963±01000)
26.INSTALL TIMING BELT(See page 14±307)
27.CHECK VALVE TIMING(See page 14±307)
28.INSTALL TIMING CHAIN COVER PLATE(See page 14±307)
Page 424 of 1690

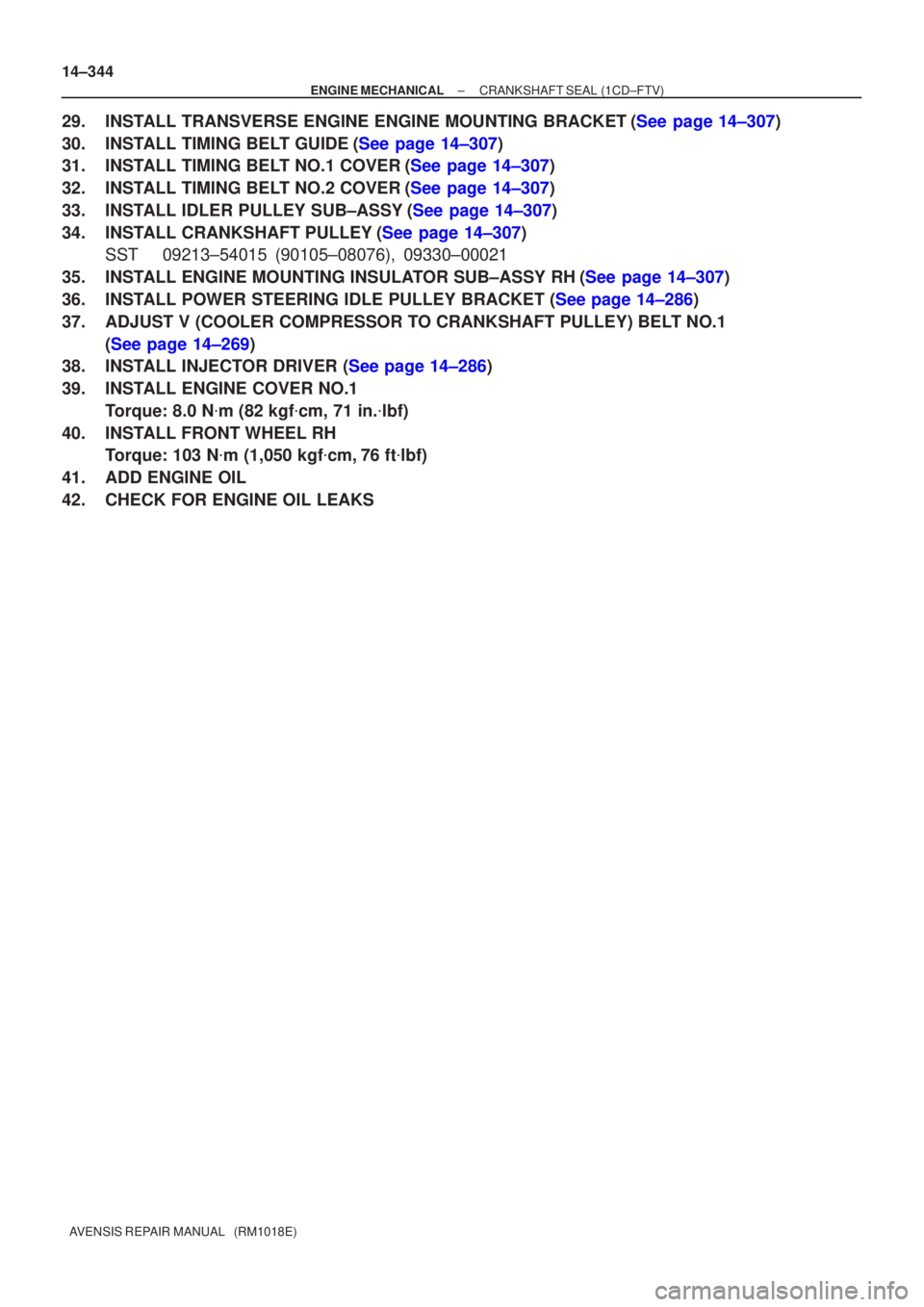

14±344
±
ENGINE MECHANICAL CRANKSHAFT SEAL (1CD±FTV)
AVENSIS REPAIR MANUAL (RM1018E)
29.INSTALL TRANSVERSE ENGINE ENGINE MOUNTING BRACKET(See page 14±307)
30.INSTALL TIMING BELT GUIDE(See page 14±307)
31.INSTALL TIMING BELT NO.1 COVER(See page 14±307)
32.INSTALL TIMING BELT NO.2 COVER(See page 14±307)
33.INSTALL IDLER PULLEY SUB±ASSY(See page 14±307)
34.INSTALL CRANKSHAFT PULLEY(See page 14±307) SST 09213±54015 (90105±08076), 09330±00021
35.INSTALL ENGINE MOUNTING INSULATOR SUB±ASSY RH(See page 14±307)
36.INSTALL POWER STEERING IDLE PULLEY BRACKET (See page 14±286)
37. ADJUST V (COOLER COMPRESSOR TO CRANKSHAFT PULLEY) BELT NO.1 (See page 14±269)
38.INSTALL INJECTOR DRIVER (See page 14±286)
39. INSTALL ENGINE COVER NO.1
Torque: 8.0 N m (82 kgf cm, 71 in. lbf)
40. INSTALL FRONT WHEEL RH Torque: 103 N m (1,050 kgf cm, 76 ft lbf)
41. ADD ENGINE OIL
42. CHECK FOR ENGINE OIL LEAKS
