2023 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

7
479
7
Wartung und Pflege
Wartung und Pflege
7-1. Wartung und Pflege
Reinigung und Schutz der Fahr-
zeugaußenseiten................. 480
Reinigung und Schutz des Fahr-
zeuginnenraums.................. 484
7-2. Wartung
Anforderungen für die Fahrzeug-
wartung ............................... 487
7-3. Wartung in Eigenregie
Vorsichtsmaßregeln für Wartungs-
arbeiten in Eigenregie ......... 489
Motorhaube ........................... 491
Ansetzen eines Rangierwagenhe-
bers ..................................... 492
Motorraum ............................. 494
12-V-Batterie ......................... 499
Reifen .................................... 502
Reifendruck ........................... 514
Räder ..................................... 515
Klimaanlagenfilter .................. 516
Reinigen der Lufteinlassöffnung
und des Filters des DC/DC-Kon-
verters ................................. 520
Austausch des Wischereinsatzes
............................................ 524
Batterie des elektronischen
Schlüssels ........................... 527
Kontrollieren und Austauschen
von Sicherungen ................. 530
Lampen.................................. 533

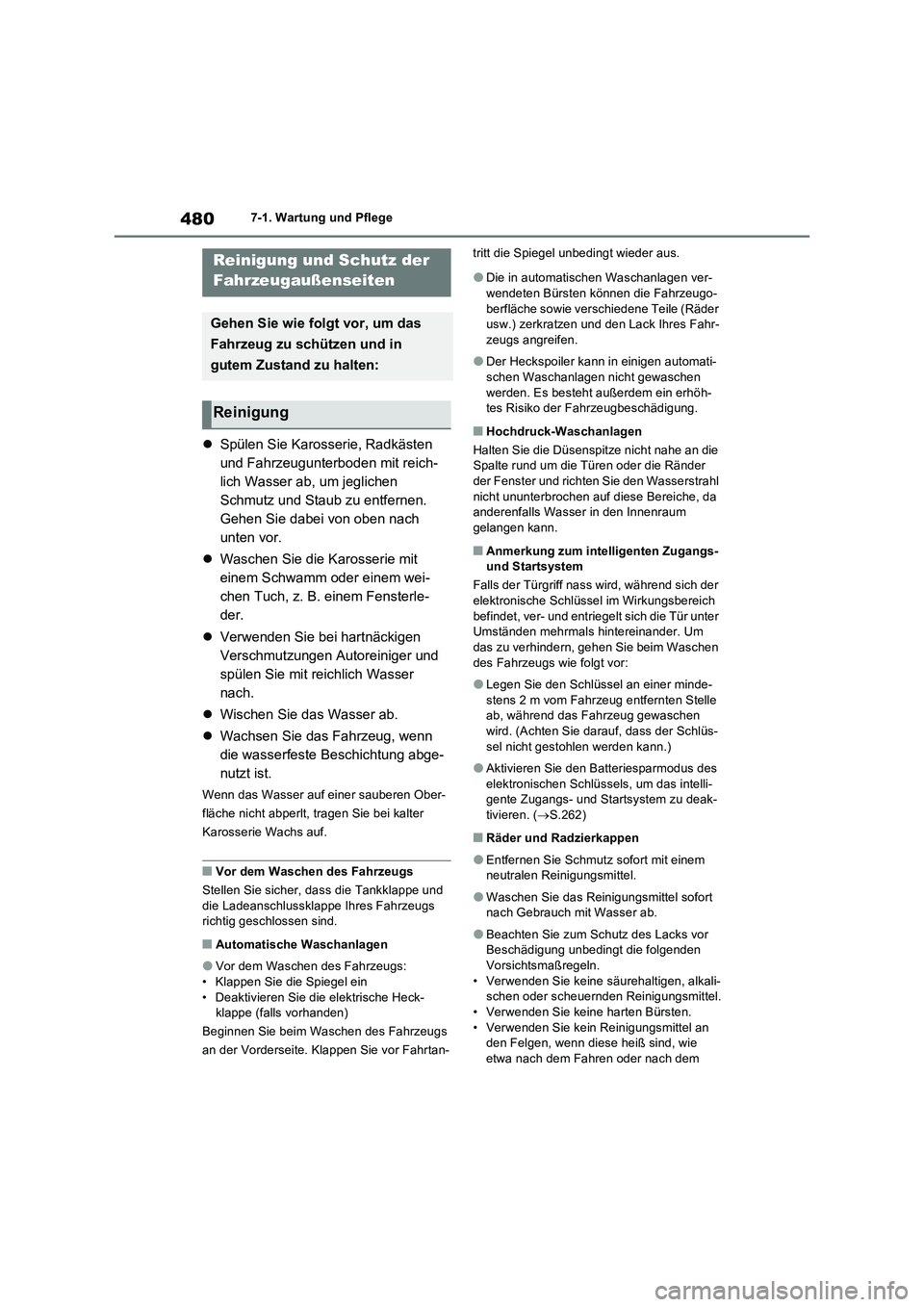

4807-1. Wartung und Pflege
7-1.Wartung und Pfle ge
Spülen Sie Karosserie, Radkästen
und Fahrzeugunterboden mit reich-
lich Wasser ab, um jeglichen
Schmutz und Staub zu entfernen.
Gehen Sie dabei von oben nach
unten vor.
Waschen Sie die Karosserie mit
einem Schwamm oder einem wei-
chen Tuch, z. B. einem Fensterle-
der.
Verwenden Sie bei hartnäckigen
Verschmutzungen Autoreiniger und
spülen Sie mit reichlich Wasser
nach.
Wischen Sie das Wasser ab.
Wachsen Sie das Fahrzeug, wenn
die wasserfeste Beschichtung abge-
nutzt ist.
Wenn das Wasser auf einer sauberen Ober-
fläche nicht abperlt, tragen Sie bei kalter
Karosserie Wachs auf.
■Vor dem Waschen des Fahrzeugs
Stellen Sie sicher, dass die Tankklappe und
die Ladeanschlussklappe Ihres Fahrzeugs
richtig geschlossen sind.
■Automatische Waschanlagen
●Vor dem Waschen des Fahrzeugs:
• Klappen Sie die Spiegel ein
• Deaktivieren Sie die elektrische Heck-
klappe (falls vorhanden)
Beginnen Sie beim Waschen des Fahrzeugs
an der Vorderseite. Klappen Sie vor Fahrtan-tritt die Spiegel unbedingt wieder aus.
●Die in automatischen Waschanlagen ver-
wendeten Bürsten können die Fahrzeugo-
berfläche sowie verschiedene Teile (Räder
usw.) zerkratzen und den Lack Ihres Fahr-
zeugs angreifen.
●Der Heckspoiler kann in einigen automati-
schen Waschanlagen nicht gewaschen
werden. Es besteht außerdem ein erhöh-
tes Risiko der Fahrzeugbeschädigung.
■Hochdruck-Waschanlagen
Halten Sie die Düsenspitze nicht nahe an die
Spalte rund um die Türen oder die Ränder
der Fenster und richten Sie den Wasserstrahl
nicht ununterbrochen auf diese Bereiche, da
anderenfalls Wasser in den Innenraum
gelangen kann.
■Anmerkung zum intelligenten Zugangs-
und Startsystem
Falls der Türgriff nass wird, während sich der
elektronische Schlüssel im Wirkungsbereich
befindet, ver- und entriegelt sich die Tür unter
Umständen mehrmals hintereinander. Um
das zu verhindern, gehen Sie beim Waschen
des Fahrzeugs wie folgt vor:
●Legen Sie den Schlüssel an einer minde-
stens 2 m vom Fahrzeug entfernten Stelle
ab, während das Fahrzeug gewaschen
wird. (Achten Sie darauf, dass der Schlüs-
sel nicht gestohlen werden kann.)
●Aktivieren Sie den Batteriesparmodus des
elektronischen Schlüssels, um das intelli-
gente Zugangs- und Startsystem zu deak-
tivieren. (S.262)
■Räder und Radzierkappen
●Entfernen Sie Schmutz sofort mit einem
neutralen Reinigungsmittel.
●Waschen Sie das Reinigungsmittel sofort
nach Gebrauch mit Wasser ab.
●Beachten Sie zum Schutz des Lacks vor
Beschädigung unbedingt die folgenden
Vorsichtsmaßregeln.
• Verwenden Sie keine säurehaltigen, alkali-
schen oder scheuernden Reinigungsmittel.
• Verwenden Sie keine harten Bürsten.
• Verwenden Sie kein Reinigungsmittel an
den Felgen, wenn diese heiß sind, wie
etwa nach dem Fahren oder nach dem
Reinigung und Schutz der
Fahrzeugaußenseiten
Gehen Sie wie folgt vor, um das
Fahrzeug zu schützen und in
gutem Zustand zu halten:
Reinigung

481
7
7-1. Wartung und Pflege
Wartung und Pflege
Parken bei heißem Wetter.
■Wasserabweisende Beschichtung der vorderen Seitenfensterscheiben (außer hinteres Seitenfenster)
●Die folgenden Vorsichtsmaßregeln können die Wirksamkeit der wasserabweisenden
Beschichtung verlängern. • Entfernen Sie regelmäßig sämtlichen Schmutz usw. von den vorderen Seiten-
fensterscheiben. • Achten Sie darauf, dass sich Schmutz und Staub nicht über längere Zeiträume auf
den Fenstern ansammeln. Reinigen Sie die Fenster möglichst bald mit einem wei-chen, feuchten Tuch.
• Verwenden Sie zur Reinigung der Fenster kein Wachs und keine scheuernden Glas-reiniger.
• Verwenden Sie zum Entfernen von Kon- denswasser keine Metallgegenstände.
■Bremsbeläge und -sättel
Wird das Fahrzeug mit nassen Bremsbelä- gen oder Bremsscheiben abgestellt, kann es
zu Rostbildung kommen, wodurch diese aneinander haften können. Fahren Sie des-halb zum Trocknen der Teile langsam und
betätigen Sie mehrmals die Bremsen, bevor Sie das Fahrzeug nach dem Waschen abstellen.
■Stoßfänger
Benutzen Sie zum Reinigen keine Scheuer-
mittel.
■Beschichtete Teile
Falls der Schmutz nicht entfernt werden kann, reinigen Sie die Teile wie folgt:
●Verwenden Sie ein weiches, mit einer Lösung aus ca. 5 % neutralem Reini-gungsmittel und Wasser angefeuchtetes
Tuch, um den Schmutz zu entfernen.
●Wischen Sie die Oberfläche mit einem
trockenen, weichen Tuch ab, um noch vor- handene Feuchtigkeit zu beseitigen.
●Verwenden Sie zur Entfernung von öligen Ablagerungen alkoholhaltige Feuchttücher oder ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Waschen Sie das Innere des Motorraums
nicht mit Wasser. Anderenfalls könnten elektrische Bauteile usw. Feuer fangen.
■Beim Reinigen der Windschutz-
scheibe
Schalten Sie den Scheibenwischerschalter aus.Befindet sich der Scheibenwischerschalter
in Stellung “AUTO”, können die Scheiben- wischer in den folgenden Situationen uner-wartet einsetzen, was zum Einklemmen
der Hände und zu anderen schweren Ver- letzungen sowie zu einer Beschädigung der Wischerblätter führen kann.
Aus
“AUTO”
●Wenn der obere Bereich der Wind-
schutzscheibe, in dem sich der Regen- sensor befindet, mit der Hand berührt wird
●Wenn ein nasser Lappen o. Ä. in die Nähe des Regensensors gebracht wird
●Wenn etwas gegen die Windschutz-
scheibe stößt
●Wenn Sie das Gehäuse des Regensen- sors direkt berühren oder etwas gegen
den Regensensor stößt
A
B

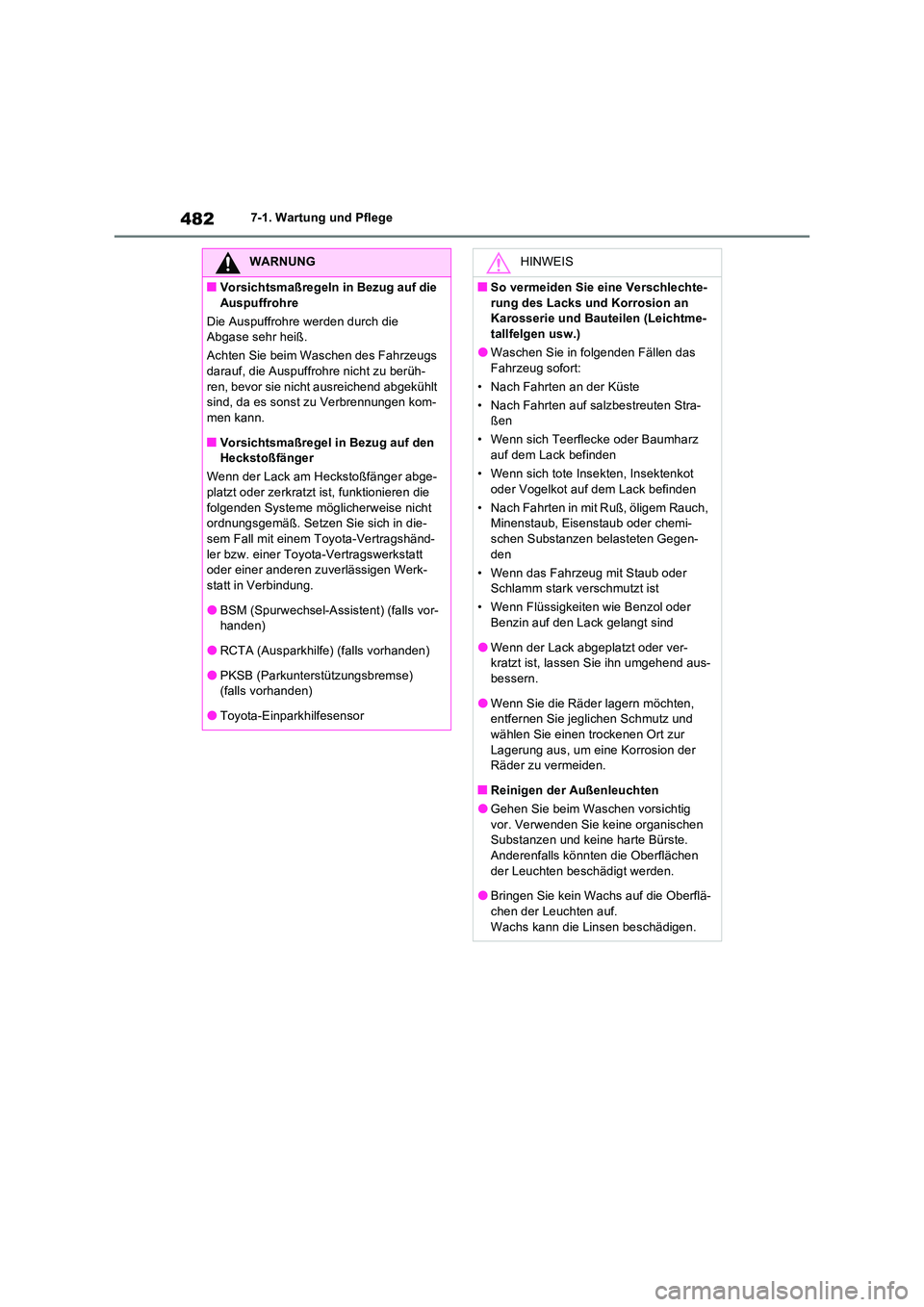

4827-1. Wartung und Pflege
WARNUNG
■Vorsichtsmaßregeln in Bezug auf die
Auspuffrohre
Die Auspuffrohre werden durch die Abgase sehr heiß.
Achten Sie beim Waschen des Fahrzeugs darauf, die Auspuffrohre nicht zu berüh-
ren, bevor sie nicht ausreichend abgekühlt sind, da es sonst zu Verbrennungen kom-men kann.
■Vorsichtsmaßregel in Bezug auf den Heckstoßfänger
Wenn der Lack am Heckstoßfänger abge- platzt oder zerkratzt ist, funktionieren die
folgenden Systeme möglicherweise nicht ordnungsgemäß. Setzen Sie sich in die-sem Fall mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt in Verbindung.
●BSM (Spurwechsel-Assistent) (falls vor-handen)
●RCTA (Ausparkhilfe) (falls vorhanden)
●PKSB (Parkunterstützungsbremse) (falls vorhanden)
●Toyota-Einparkhilfesensor
HINWEIS
■So vermeiden Sie eine Verschlechte-
rung des Lacks und Korrosion an Karosserie und Bauteilen (Leichtme-tallfelgen usw.)
●Waschen Sie in folgenden Fällen das
Fahrzeug sofort:
• Nach Fahrten an der Küste
• Nach Fahrten auf salzbestreuten Stra- ßen
• Wenn sich Teerflecke oder Baumharz auf dem Lack befinden
• Wenn sich tote Insekten, Insektenkot
oder Vogelkot auf dem Lack befinden
• Nach Fahrten in mit Ruß, öligem Rauch, Minenstaub, Eisenstaub oder chemi-schen Substanzen belasteten Gegen-
den
• Wenn das Fahrzeug mit Staub oder Schlamm stark verschmutzt ist
• Wenn Flüssigkeiten wie Benzol oder Benzin auf den Lack gelangt sind
●Wenn der Lack abgeplatzt oder ver-kratzt ist, lassen Sie ihn umgehend aus-bessern.
●Wenn Sie die Räder lagern möchten, entfernen Sie jeglichen Schmutz und
wählen Sie einen trockenen Ort zur Lagerung aus, um eine Korrosion der Räder zu vermeiden.
■Reinigen der Außenleuchten
●Gehen Sie beim Waschen vorsichtig vor. Verwenden Sie keine organischen Substanzen und keine harte Bürste.
Anderenfalls könnten die Oberflächen der Leuchten beschädigt werden.
●Bringen Sie kein Wachs auf die Oberflä-
chen der Leuchten auf. Wachs kann die Linsen beschädigen.

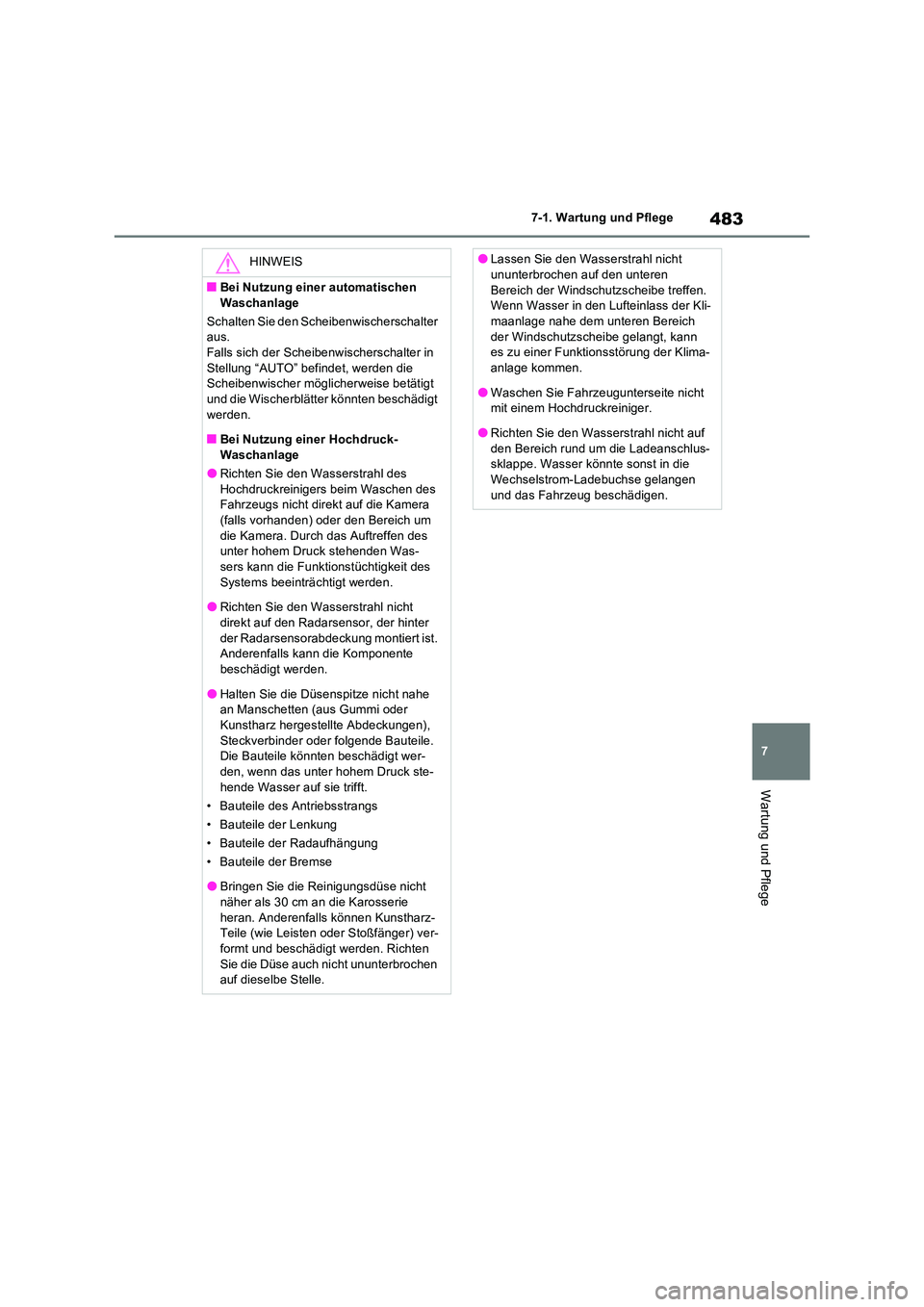

483
7
7-1. Wartung und Pflege
Wartung und Pflege
HINWEIS
■Bei Nutzung einer automatischen
Waschanlage
Schalten Sie den Scheibenwischerschalter aus.Falls sich der Scheibenwischerschalter in
Stellung “AUTO” befindet, werden die Scheibenwischer möglicherweise betätigt und die Wischerblätter könnten beschädigt
werden.
■Bei Nutzung einer Hochdruck- Waschanlage
●Richten Sie den Wasserstrahl des
Hochdruckreinigers beim Waschen des Fahrzeugs nicht direkt auf die Kamera (falls vorhanden) oder den Bereich um
die Kamera. Durch das Auftreffen des unter hohem Druck stehenden Was-sers kann die Funktionstüchtigkeit des
Systems beeinträchtigt werden.
●Richten Sie den Wasserstrahl nicht direkt auf den Radarsensor, der hinter
der Radarsensorabdeckung montiert ist. Anderenfalls kann die Komponente beschädigt werden.
●Halten Sie die Düsenspitze nicht nahe an Manschetten (aus Gummi oder
Kunstharz hergestellte Abdeckungen), Steckverbinder oder folgende Bauteile.Die Bauteile könnten beschädigt wer-
den, wenn das unter hohem Druck ste- hende Wasser auf sie trifft.
• Bauteile des Antriebsstrangs
• Bauteile der Lenkung
• Bauteile der Radaufhängung
• Bauteile der Bremse
●Bringen Sie die Reinigungsdüse nicht
näher als 30 cm an die Karosserie heran. Anderenfalls können Kunstharz-Teile (wie Leisten oder Stoßfänger) ver-
formt und beschädigt werden. Richten Sie die Düse auch nicht ununterbrochen auf dieselbe Stelle.
●Lassen Sie den Wasserstrahl nicht ununterbrochen auf den unteren
Bereich der Windschutzscheibe treffen. Wenn Wasser in den Lufteinlass der Kli-maanlage nahe dem unteren Bereich
der Windschutzscheibe gelangt, kann es zu einer Funktionsstörung der Klima-anlage kommen.
●Waschen Sie Fahrzeugunterseite nicht mit einem Hochdruckreiniger.
●Richten Sie den Wasserstrahl nicht auf
den Bereich rund um die Ladeanschlus- sklappe. Wasser könnte sonst in die Wechselstrom-Ladebuchse gelangen
und das Fahrzeug beschädigen.

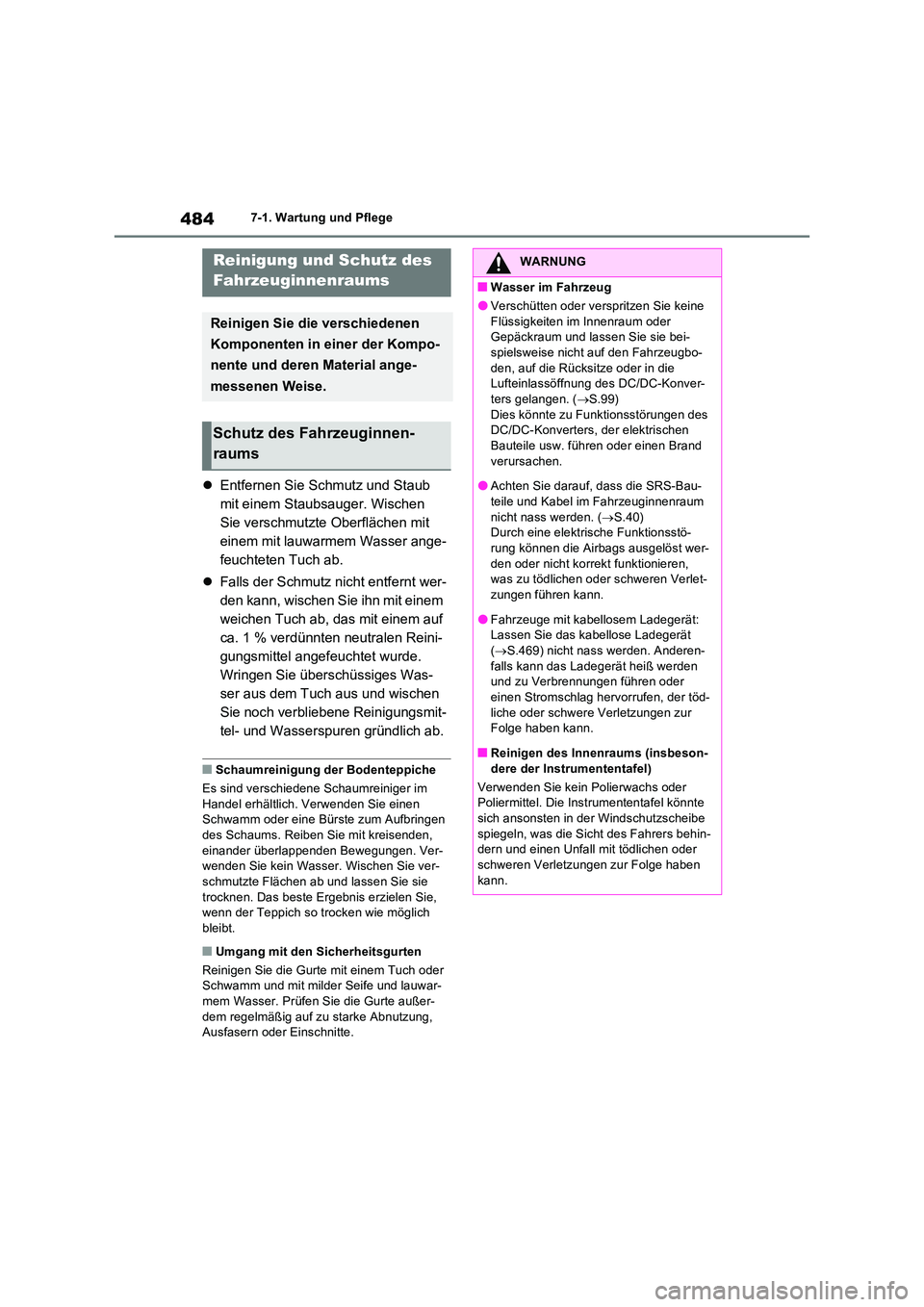

4847-1. Wartung und Pflege
Entfernen Sie Schmutz und Staub
mit einem Staubsauger. Wischen
Sie verschmutzte Oberflächen mit
einem mit lauwarmem Wasser ange-
feuchteten Tuch ab.
 Falls der Schmutz nicht entfernt wer-
den kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem auf
ca. 1 % verdünnten neutralen Reini-
gungsmittel angefeuchtet wurde.
Wringen Sie überschüssiges Was-
ser aus dem Tuch aus und wischen
Sie noch verbliebene Reinigungsmit-
tel- und Wasserspuren gründlich ab.
■Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen Schwamm oder eine Bürste zum Aufbringen
des Schaums. Reiben Sie mit kreisenden, einander überlappenden Bewegungen. Ver-wenden Sie kein Wasser. Wischen Sie ver-
schmutzte Flächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn der Teppich so trocken wie möglich
bleibt.
■Umgang mit den Sicherheitsgurten
Reinigen Sie die Gurte mit einem Tuch oder Schwamm und mit milder Seife und lauwar-mem Wasser. Prüfen Sie die Gurte außer-
dem regelmäßig auf zu starke Abnutzung, Ausfasern oder Einschnitte.
Reinigung und Schutz des
Fahrzeuginnenraums
Reinigen Sie die verschiedenen
Komponenten in einer der Kompo-
nente und deren Material ange-
messenen Weise.
Schutz des Fahrzeuginnen-
raums
WARNUNG
■Wasser im Fahrzeug
●Verschütten oder verspritzen Sie keine
Flüssigkeiten im Innenraum oder Gepäckraum und lassen Sie sie bei-spielsweise nicht auf den Fahrzeugbo-
den, auf die Rücksitze oder in die Lufteinlassöffnung des DC/DC-Konver-ters gelangen. ( S.99)
Dies könnte zu Funktionsstörungen des DC/DC-Konverters, der elektrischen Bauteile usw. führen oder einen Brand
verursachen.
●Achten Sie darauf, dass die SRS-Bau- teile und Kabel im Fahrzeuginnenraum
nicht nass werden. ( S.40) Durch eine elektrische Funktionsstö-rung können die Airbags ausgelöst wer-
den oder nicht korrekt funktionieren, was zu tödlichen oder schweren Verlet-zungen führen kann.
●Fahrzeuge mit kabellosem Ladegerät:Lassen Sie das kabellose Ladegerät ( S.469) nicht nass werden. Anderen-
falls kann das Ladegerät heiß werden und zu Verbrennungen führen oder einen Stromschlag hervorrufen, der töd-
liche oder schwere Verletzungen zur Folge haben kann.
■Reinigen des Innenraums (insbeson-dere der Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel könnte
sich ansonsten in der Windschutzscheibe spiegeln, was die Sicht des Fahrers behin-dern und einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben kann.

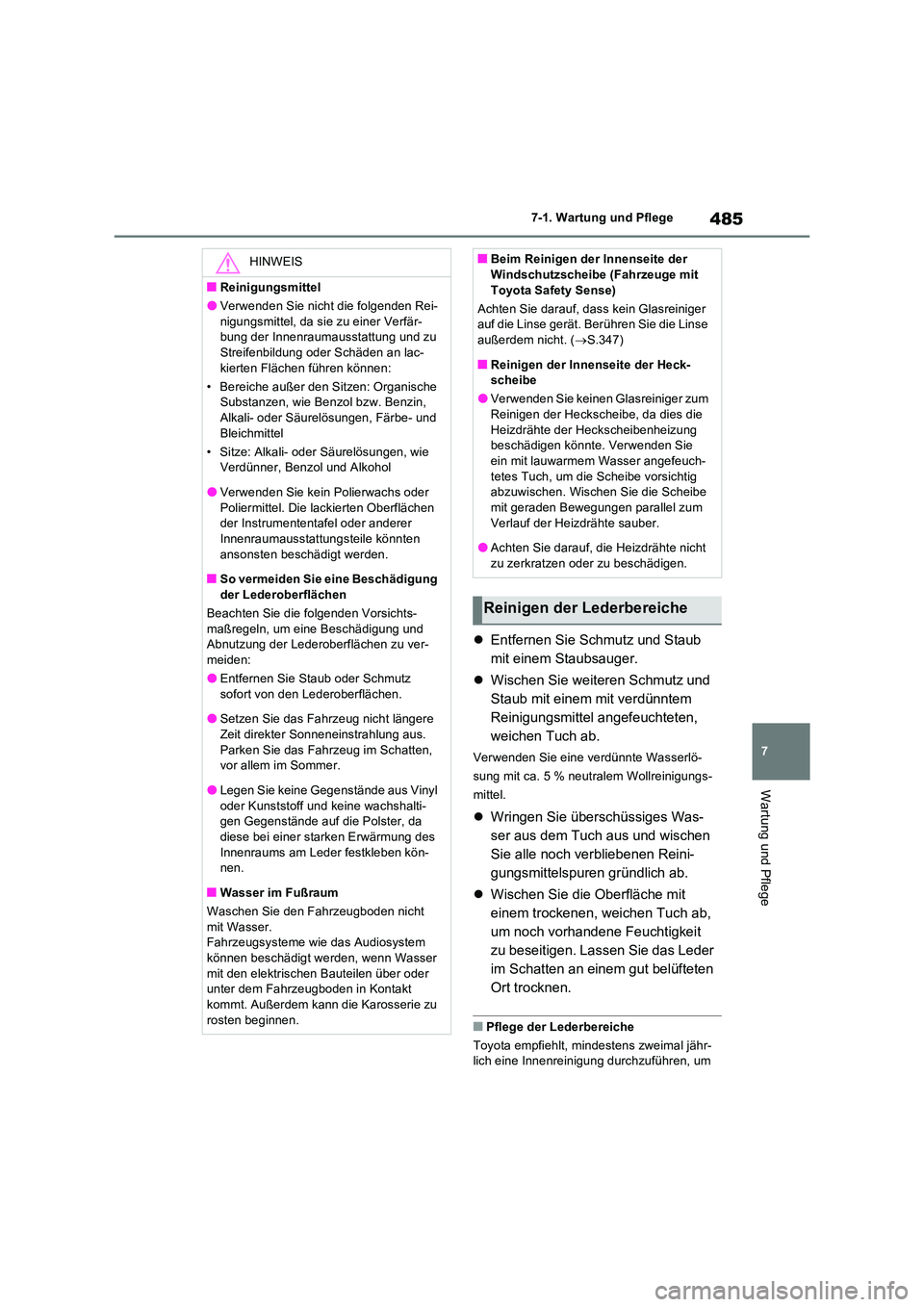

485
7
7-1. Wartung und Pflege
Wartung und Pflege
 Entfernen Sie Schmutz und Staub
mit einem Staubsauger.
 Wischen Sie weiteren Schmutz und
Staub mit einem mit verdünntem
Reinigungsmittel angefeuchteten,
weichen Tuch ab.
Verwenden Sie eine verdünnte Wasserlö-
sung mit ca. 5 % neutralem Wollreinigungs-
mittel.
 Wringen Sie überschüssiges Was-
ser aus dem Tuch aus und wischen
Sie alle noch verbliebenen Reini-
gungsmittelspuren gründlich ab.
 Wischen Sie die Oberfläche mit
einem trockenen, weichen Tuch ab,
um noch vorhandene Feuchtigkeit
zu beseitigen. Lassen Sie das Leder
im Schatten an einem gut belüfteten
Ort trocknen.
■Pflege der Lederbereiche
Toyota empfiehlt, mindestens zweimal jähr- lich eine Innenreinigung durchzuführen, um
HINWEIS
■Reinigungsmittel
●Verwenden Sie nicht die folgenden Rei-
nigungsmittel, da sie zu einer Verfär- bung der Innenraumausstattung und zu Streifenbildung oder Schäden an lac-
kierten Flächen führen können:
• Bereiche außer den Sitzen: Organische Substanzen, wie Benzol bzw. Benzin, Alkali- oder Säurelösungen, Färbe- und
Bleichmittel
• Sitze: Alkali- oder Säurelösungen, wie Verdünner, Benzol und Alkohol
●Verwenden Sie kein Polierwachs oder
Poliermittel. Die lackierten Oberflächen der Instrumententafel oder anderer Innenraumausstattungsteile könnten
ansonsten beschädigt werden.
■So vermeiden Sie eine Beschädigung der Lederoberflächen
Beachten Sie die folgenden Vorsichts-
maßregeln, um eine Beschädigung und Abnutzung der Lederoberflächen zu ver-meiden:
●Entfernen Sie Staub oder Schmutz
sofort von den Lederoberflächen.
●Setzen Sie das Fahrzeug nicht längere
Zeit direkter Sonneneinstrahlung aus. Parken Sie das Fahrzeug im Schatten, vor allem im Sommer.
●Legen Sie keine Gegenstände aus Vinyl oder Kunststoff und keine wachshalti-gen Gegenstände auf die Polster, da
diese bei einer starken Erwärmung des Innenraums am Leder festkleben kön-nen.
■Wasser im Fußraum
Waschen Sie den Fahrzeugboden nicht mit Wasser.Fahrzeugsysteme wie das Audiosystem
können beschädigt werden, wenn Wasser mit den elektrischen Bauteilen über oder unter dem Fahrzeugboden in Kontakt
kommt. Außerdem kann die Karosserie zu rosten beginnen.
■Beim Reinigen der Innenseite der Windschutzscheibe (Fahrzeuge mit
Toyota Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gerät. Berühren Sie die Linse außerdem nicht. ( S.347)
■Reinigen der Innenseite der Heck- scheibe
●Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die
Heizdrähte der Heckscheibenheizung beschädigen könnte. Verwenden Sie ein mit lauwarmem Wasser angefeuch-
tetes Tuch, um die Scheibe vorsichtig abzuwischen. Wischen Sie die Scheibe mit geraden Bewegungen parallel zum
Verlauf der Heizdrähte sauber.
●Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.
Reinigen der Lederbereiche

4867-1. Wartung und Pflege
die Qualität des Fahrzeuginnenraums zu
erhalten.
Entfernen Sie Schmutz und Staub
mit einem Staubsauger.
Wischen Sie die Bereiche mit einem
weichen Tuch ab, das mit einem auf
ca. 1 % verdünnten neutralen Reini-
gungsmittel angefeuchtet wurde.
Wringen Sie überschüssiges Was-
ser aus dem Tuch aus und wischen
Sie noch verbliebene Reinigungsmit-
tel- und Wasserspuren gründlich ab.
Reinigen der Kunstlederberei-
che
