2023 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

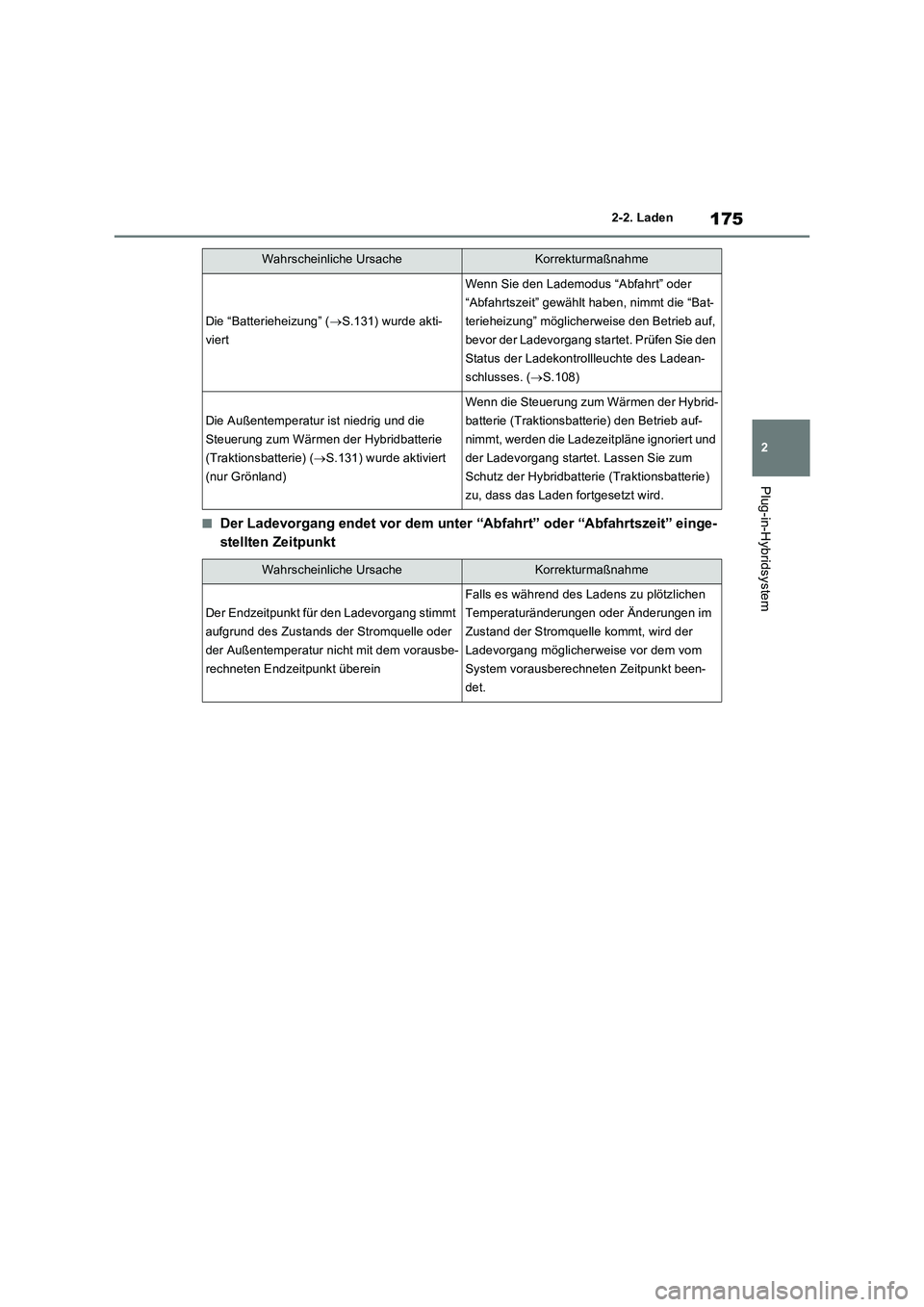

175
2 2-2. Laden
Plug-in-Hybridsystem
■Der Ladevorgang endet vor dem unter “Abfahrt” oder “Abfahrtszeit” einge-
stellten Zeitpunkt
Die “Batterieheizung” (S.131) wurde akti-
viert
Wenn Sie den Lademodus “Abfahrt” oder
“Abfahrtszeit” gewählt haben, nimmt die “Bat-
terieheizung” möglicherweise den Betrieb auf,
bevor der Ladevorgang startet. Prüfen Sie den
Status der Ladekontrollleuchte des Ladean-
schlusses. (S.108)
Die Außentemperatur ist niedrig und die
Steuerung zum Wärmen der Hybridbatterie
(Traktionsbatterie) (S.131) wurde aktiviert
(nur Grönland)
Wenn die Steuerung zum Wärmen der Hybrid-
batterie (Traktionsbatterie) den Betrieb auf-
nimmt, werden die Ladezeitpläne ignoriert und
der Ladevorgang startet. Lassen Sie zum
Schutz der Hybridbatterie (Traktionsbatterie)
zu, dass das Laden fortgesetzt wird.
Wahrscheinliche UrsacheKorrekturmaßnahme
Der Endzeitpunkt für den Ladevorgang stimmt
aufgrund des Zustands der Stromquelle oder
der Außentemperatur nicht mit dem vorausbe-
rechneten Endzeitpunkt überein
Falls es während des Ladens zu plötzlichen
Temperaturänderungen oder Änderungen im
Zustand der Stromquelle kommt, wird der
Ladevorgang möglicherweise vor dem vom
System vorausberechneten Zeitpunkt been-
det.
Wahrscheinliche UrsacheKorrekturmaßnahme

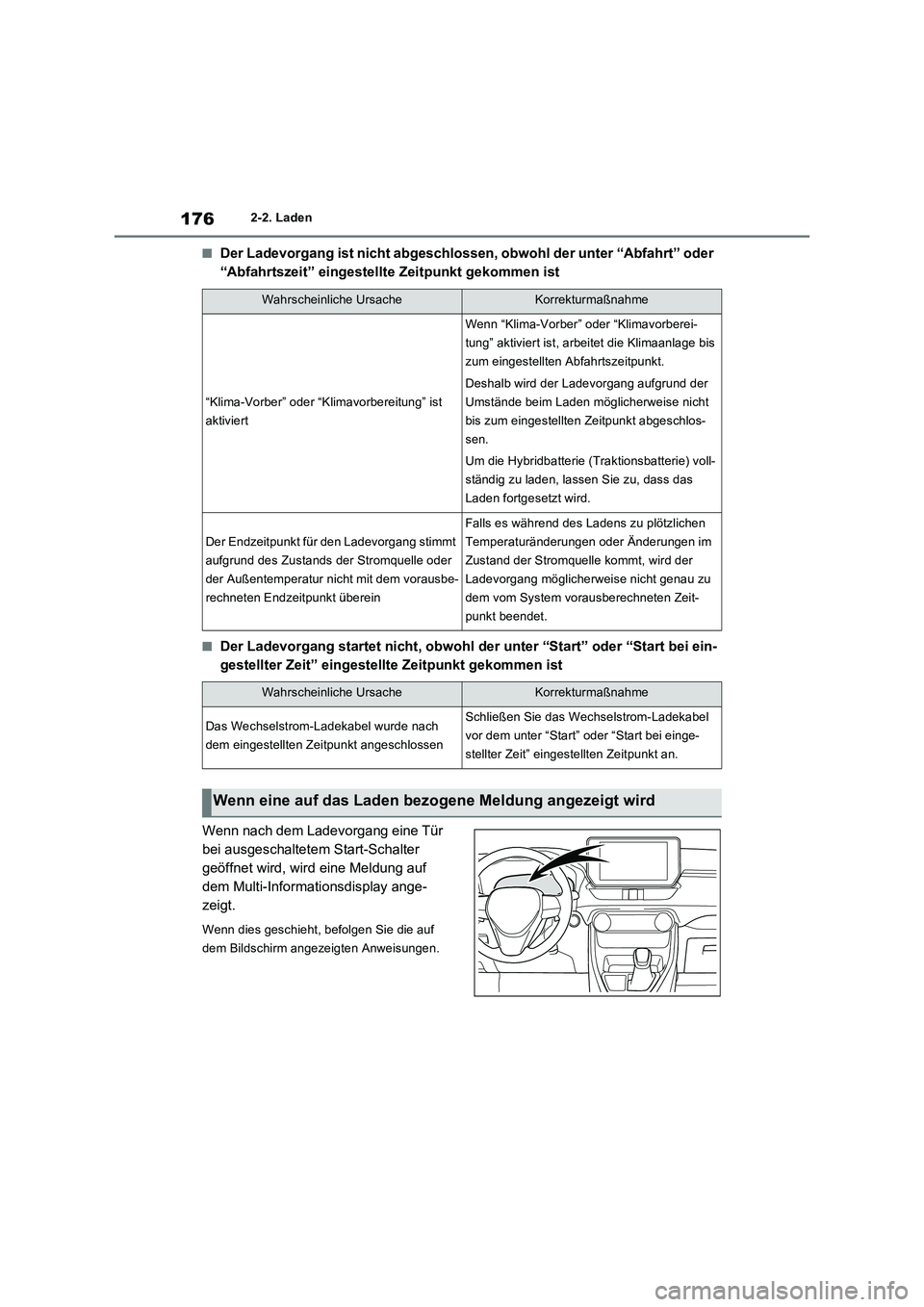

1762-2. Laden
■Der Ladevorgang ist nicht abgeschlossen, obwohl der unter “Abfahrt” oder
“Abfahrtszeit” eingestellte Zeitpunkt gekommen ist
■Der Ladevorgang startet nicht, obwohl der unter “Start” oder “Start bei ein-
gestellter Zeit” eingestellte Zeitpunkt gekommen ist
Wenn nach dem Ladevorgang eine Tür
bei ausgeschaltetem Start-Schalter
geöffnet wird, wird eine Meldung auf
dem Multi-Informationsdisplay ange-
zeigt.
Wenn dies geschieht, befolgen Sie die auf
dem Bildschirm angezeigten Anweisungen.
Wahrscheinliche UrsacheKorrekturmaßnahme
“Klima-Vorber” oder “Klimavorbereitung” ist
aktiviert
Wenn “Klima-Vorber” oder “Klimavorberei-
tung” aktiviert ist, arbeitet die Klimaanlage bis
zum eingestellten Abfahrtszeitpunkt.
Deshalb wird der Ladevorgang aufgrund der
Umstände beim Laden möglicherweise nicht
bis zum eingestellten Zeitpunkt abgeschlos-
sen.
Um die Hybridbatterie (Traktionsbatterie) voll-
ständig zu laden, lassen Sie zu, dass das
Laden fortgesetzt wird.
Der Endzeitpunkt für den Ladevorgang stimmt
aufgrund des Zustands der Stromquelle oder
der Außentemperatur nicht mit dem vorausbe-
rechneten Endzeitpunkt überein
Falls es während des Ladens zu plötzlichen
Temperaturänderungen oder Änderungen im
Zustand der Stromquelle kommt, wird der
Ladevorgang möglicherweise nicht genau zu
dem vom System vorausberechneten Zeit-
punkt beendet.
Wahrscheinliche UrsacheKorrekturmaßnahme
Das Wechselstrom-Ladekabel wurde nach
dem eingestellten Zeitpunkt angeschlossenSchließen Sie das Wechselstrom-Ladekabel
vor dem unter “Start” oder “Start bei einge-
stellter Zeit” eingestellten Zeitpunkt an.
Wenn eine auf das Laden bezogene Meldung angezeigt wird

177
2 2-2. Laden
Plug-in-Hybridsystem
■Falls “Ladevorgang wegen abgezogenem Ladestecker abgebrochen” ange-
zeigt wird
*: Es wird Strom verbraucht, wenn die “Batterieheizung” (S.131), die mit der Klimaanlage
verbundene Funktion (S.148) oder die ferngesteuerte Klimaanlage (S.450) in Betrieb
ist.
■Falls “Ladevorgang abgeschlossen Begrenzte Ladung wegen Batterietem-
peratur” angezeigt wird
Wahrscheinliche UrsacheKorrekturmaßnahme
Der Ladestecker wurde während des Ladens
entfernt
Wenn der Ladestecker während des Ladens
entfernt wird, wird der Ladevorgang abgebro-
chen. Schließen Sie den Ladestecker wieder
an, wenn Sie die Hybridbatterie (Traktionsbat-
terie) vollständig laden möchten.Nach dem vollständigen Laden der Hybridbat-
terie (Traktionsbatterie) wurde der Ladestec-
ker entfernt, während die Hybridbatterie
(Traktionsbatterie) erneut geladen wurde, da
Strom verbrauchende Funktionen
* verwendet
wurden und sich die verbleibende Ladung
dadurch reduziert hat.
Der Ladestecker ist nicht ordnungsgemäß
angeschlossen
Prüfen Sie den Verbindungsstatus des Lade-
steckers.
Stecken Sie den Ladestecker beim
Anschließen ordnungsgemäß ein.
Vergewissern Sie sich nach dem Anschlie-
ßen des Ladesteckers, dass die Ladekon-
trollleuchte des Ladeanschlusses leuchtet.
Falls das Laden nicht möglich ist, obwohl die
richtigen Schritte durchgeführt wurden, lassen
Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
überprüfen.
Der Ladestecker wurde während des Ladens
entriegelt
Wenn der Ladestecker während des Ladens
entriegelt wird, wird der Ladevorgang abge-
brochen. Um den Ladevorgang fortzusetzen,
schließen Sie den Ladestecker erneut an.
Wahrscheinliche UrsacheKorrekturmaßnahme
Der Ladevorgang wurde zum Schutz der
Hybridbatterie (Traktionsbatterie) abgebro-
chen, da diese eine bestimmte Zeit lang fort-
dauernd heiß war.Lassen Sie die Hybridbatterie (Traktionsbatte-
rie) abkühlen und führen Sie den Ladevor-
gang erneut durch, falls der gewünschte
Ladestand noch nicht erreicht wurde.

1782-2. Laden
■Falls “Ladevorgang abgebrochen Ladequelle überprüfen” angezeigt wird
(1)
Wahrscheinliche UrsacheKorrekturmaßnahme
Es liegt ein Problem mit der Stromzufuhr aus
der externen Stromquelle vor
Überprüfen Sie die folgenden Punkte.
Der Netzstecker ist nicht ausgesteckt
Der Fernschalter ist nicht ausgeschaltet
Die Power-Kontrollleuchte an der ICCB (In-
Cable Control Box) leuchtet
Der Überlastschalter wurde ausgelöst
Falls bei keinem der oben genannten Punkte
ein Problem festgestellt werden kann, weist
möglicherweise die Steckdose des Gebäudes
eine Störung auf. Setzen Sie sich mit einem
Elektriker in Verbindung und bitten Sie diesen
um eine Überprüfung. (Wenden Sie sich an
den Anlagenverwalter der Ladestation, wenn
ein Problem mit der Ladestation vorliegt.)
Falls das Laden nicht möglich ist, obwohl kein
Problem mit dem Pfad zur Stromquelle vor-
liegt, weist möglicherweise das System eine
Funktionsstörung auf. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Falls außerdem die Störungsanzeige an der
ICCB (In-Cable Control Box) blinkt, liegt mög-
licherweise ein Leckstrom vor. Setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.

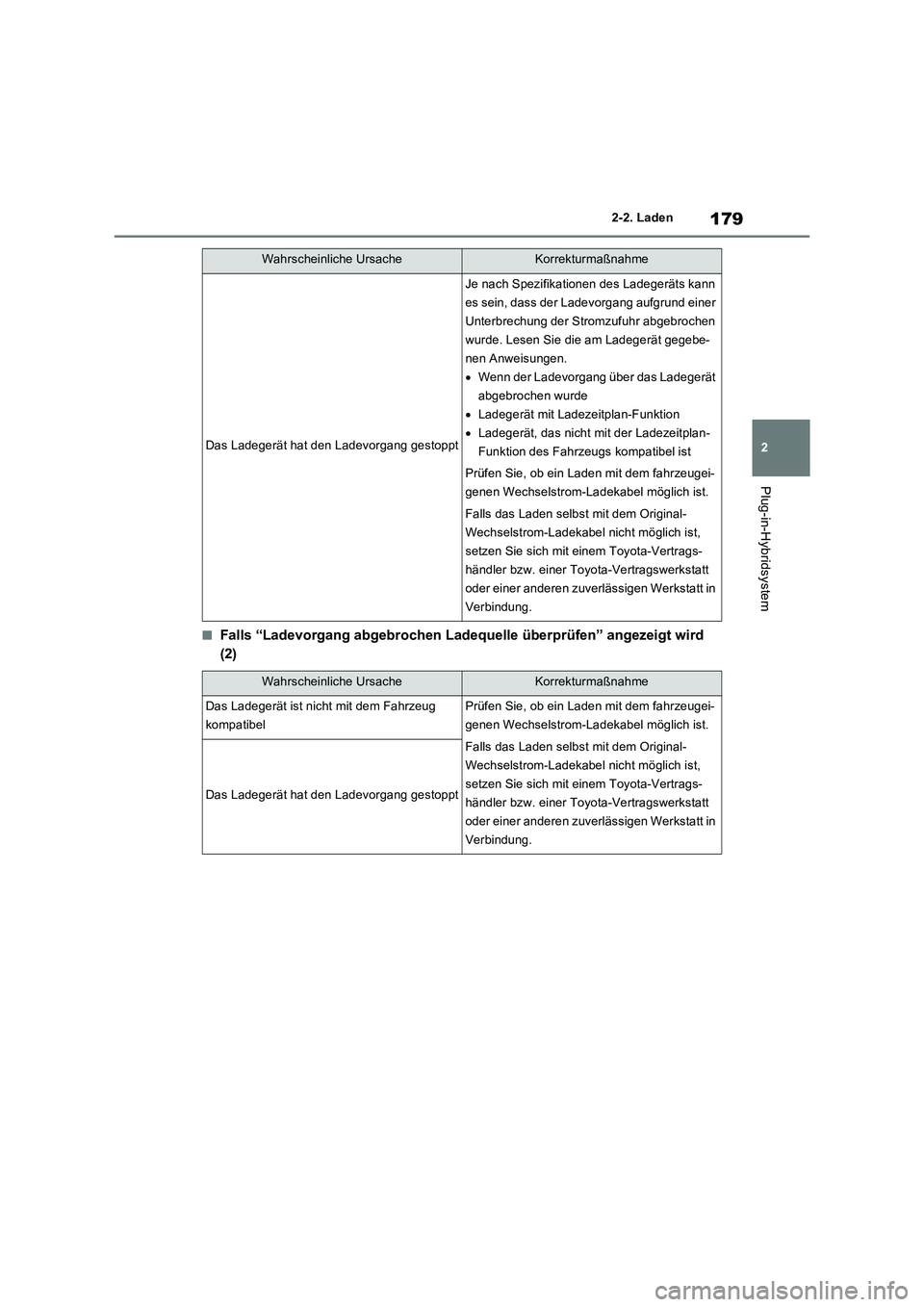

179
2 2-2. Laden
Plug-in-Hybridsystem
■Falls “Ladevorgang abgebrochen Ladequelle überprüfen” angezeigt wird
(2)
Das Ladegerät hat den Ladevorgang gestoppt
Je nach Spezifikationen des Ladegeräts kann
es sein, dass der Ladevorgang aufgrund einer
Unterbrechung der Stromzufuhr abgebrochen
wurde. Lesen Sie die am Ladegerät gegebe-
nen Anweisungen.
Wenn der Ladevorgang über das Ladegerät
abgebrochen wurde
Ladegerät mit Ladezeitplan-Funktion
Ladegerät, das nicht mit der Ladezeitplan-
Funktion des Fahrzeugs kompatibel ist
Prüfen Sie, ob ein Laden mit dem fahrzeugei-
genen Wechselstrom-Ladekabel möglich ist.
Falls das Laden selbst mit dem Original-
Wechselstrom-Ladekabel nicht möglich ist,
setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Wahrscheinliche UrsacheKorrekturmaßnahme
Das Ladegerät ist nicht mit dem Fahrzeug
kompatibelPrüfen Sie, ob ein Laden mit dem fahrzeugei-
genen Wechselstrom-Ladekabel möglich ist.
Falls das Laden selbst mit dem Original-
Wechselstrom-Ladekabel nicht möglich ist,
setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Das Ladegerät hat den Ladevorgang gestoppt
Wahrscheinliche UrsacheKorrekturmaßnahme

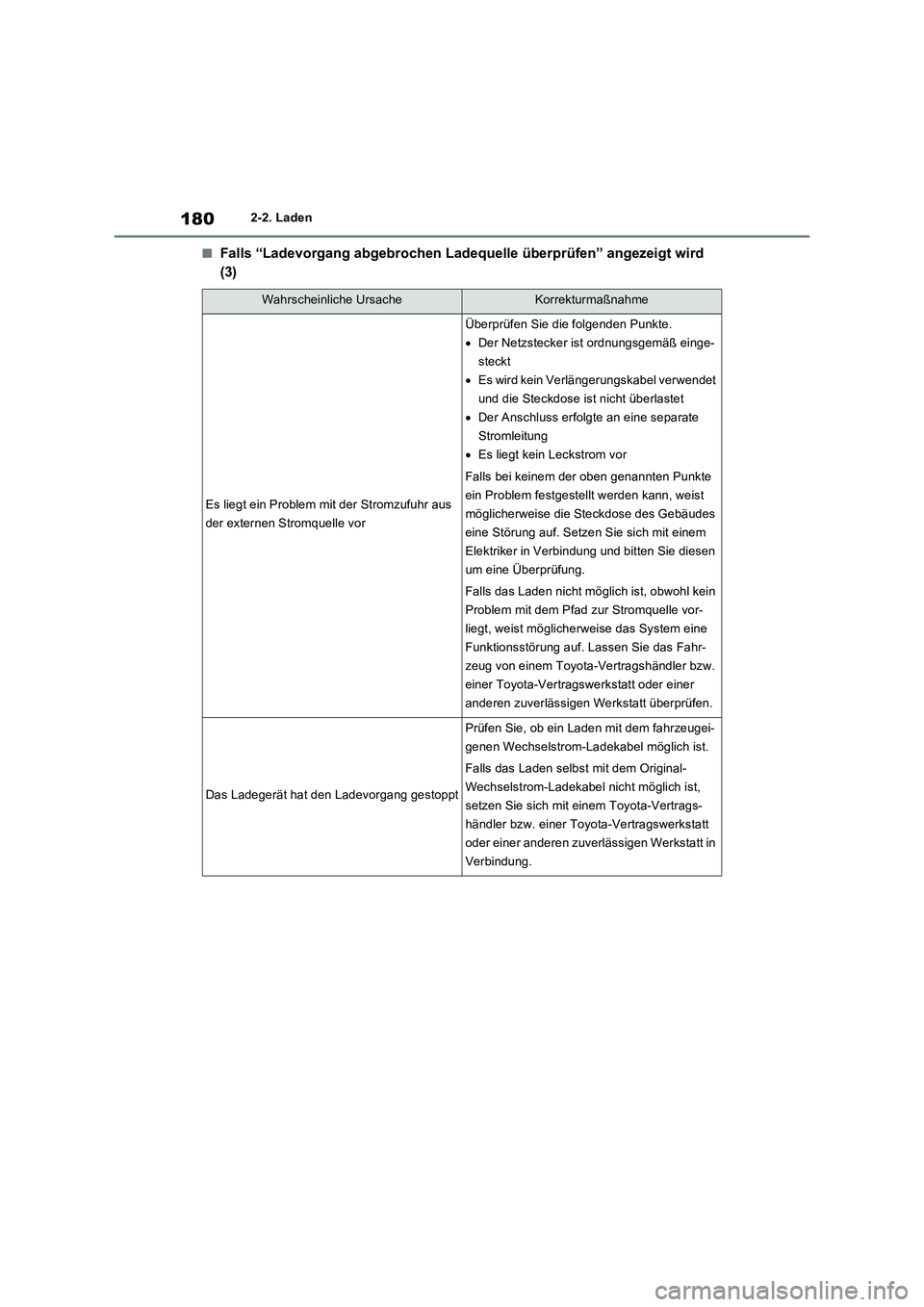

1802-2. Laden
■Falls “Ladevorgang abgebrochen Ladequelle überprüfen” angezeigt wird
(3)
Wahrscheinliche UrsacheKorrekturmaßnahme
Es liegt ein Problem mit der Stromzufuhr aus
der externen Stromquelle vor
Überprüfen Sie die folgenden Punkte.
Der Netzstecker ist ordnungsgemäß einge-
steckt
Es wird kein Verlängerungskabel verwendet
und die Steckdose ist nicht überlastet
Der Anschluss erfolgte an eine separate
Stromleitung
Es liegt kein Leckstrom vor
Falls bei keinem der oben genannten Punkte
ein Problem festgestellt werden kann, weist
möglicherweise die Steckdose des Gebäudes
eine Störung auf. Setzen Sie sich mit einem
Elektriker in Verbindung und bitten Sie diesen
um eine Überprüfung.
Falls das Laden nicht möglich ist, obwohl kein
Problem mit dem Pfad zur Stromquelle vor-
liegt, weist möglicherweise das System eine
Funktionsstörung auf. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Das Ladegerät hat den Ladevorgang gestoppt
Prüfen Sie, ob ein Laden mit dem fahrzeugei-
genen Wechselstrom-Ladekabel möglich ist.
Falls das Laden selbst mit dem Original-
Wechselstrom-Ladekabel nicht möglich ist,
setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in
Verbindung.

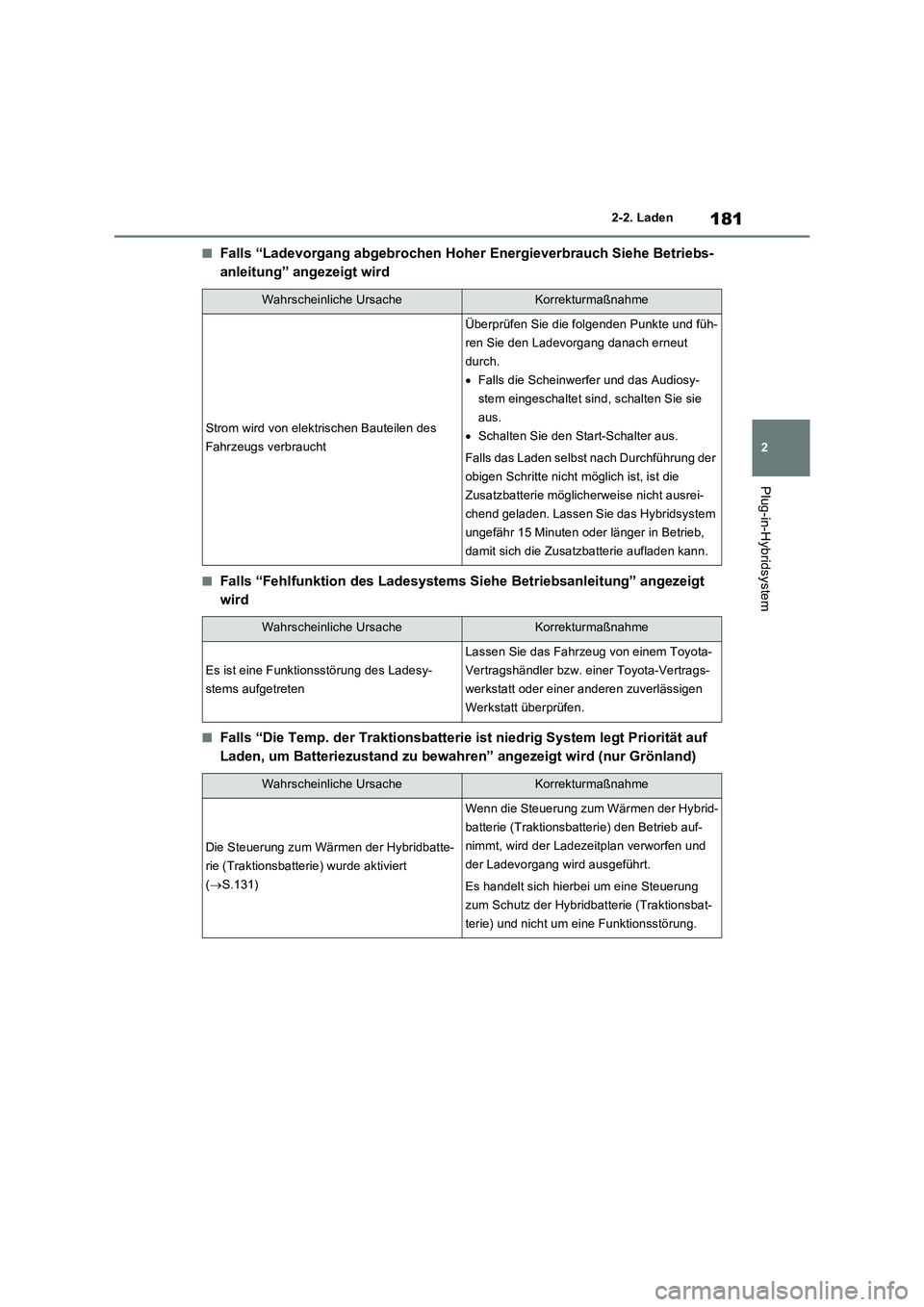

181
2 2-2. Laden
Plug-in-Hybridsystem
■Falls “Ladevorgang abgebrochen Hoher Energieverbrauch Siehe Betriebs-
anleitung” angezeigt wird
■Falls “Fehlfunktion des Ladesystems Siehe Betriebsanleitung” angezeigt
wird
■Falls “Die Temp. der Traktionsbatterie ist niedrig System legt Priorität auf
Laden, um Batteriezustand zu bewahren” angezeigt wird (nur Grönland)
Wahrscheinliche UrsacheKorrekturmaßnahme
Strom wird von elektrischen Bauteilen des
Fahrzeugs verbraucht
Überprüfen Sie die folgenden Punkte und füh-
ren Sie den Ladevorgang danach erneut
durch.
Falls die Scheinwerfer und das Audiosy-
stem eingeschaltet sind, schalten Sie sie
aus.
Schalten Sie den Start-Schalter aus.
Falls das Laden selbst nach Durchführung der
obigen Schritte nicht möglich ist, ist die
Zusatzbatterie möglicherweise nicht ausrei-
chend geladen. Lassen Sie das Hybridsystem
ungefähr 15 Minuten oder länger in Betrieb,
damit sich die Zusatzbatterie aufladen kann.
Wahrscheinliche UrsacheKorrekturmaßnahme
Es ist eine Funktionsstörung des Ladesy-
stems aufgetreten
Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Wahrscheinliche UrsacheKorrekturmaßnahme
Die Steuerung zum Wärmen der Hybridbatte-
rie (Traktionsbatterie) wurde aktiviert
(S.131)
Wenn die Steuerung zum Wärmen der Hybrid-
batterie (Traktionsbatterie) den Betrieb auf-
nimmt, wird der Ladezeitplan verworfen und
der Ladevorgang wird ausgeführt.
Es handelt sich hierbei um eine Steuerung
zum Schutz der Hybridbatterie (Traktionsbat-
terie) und nicht um eine Funktionsstörung.

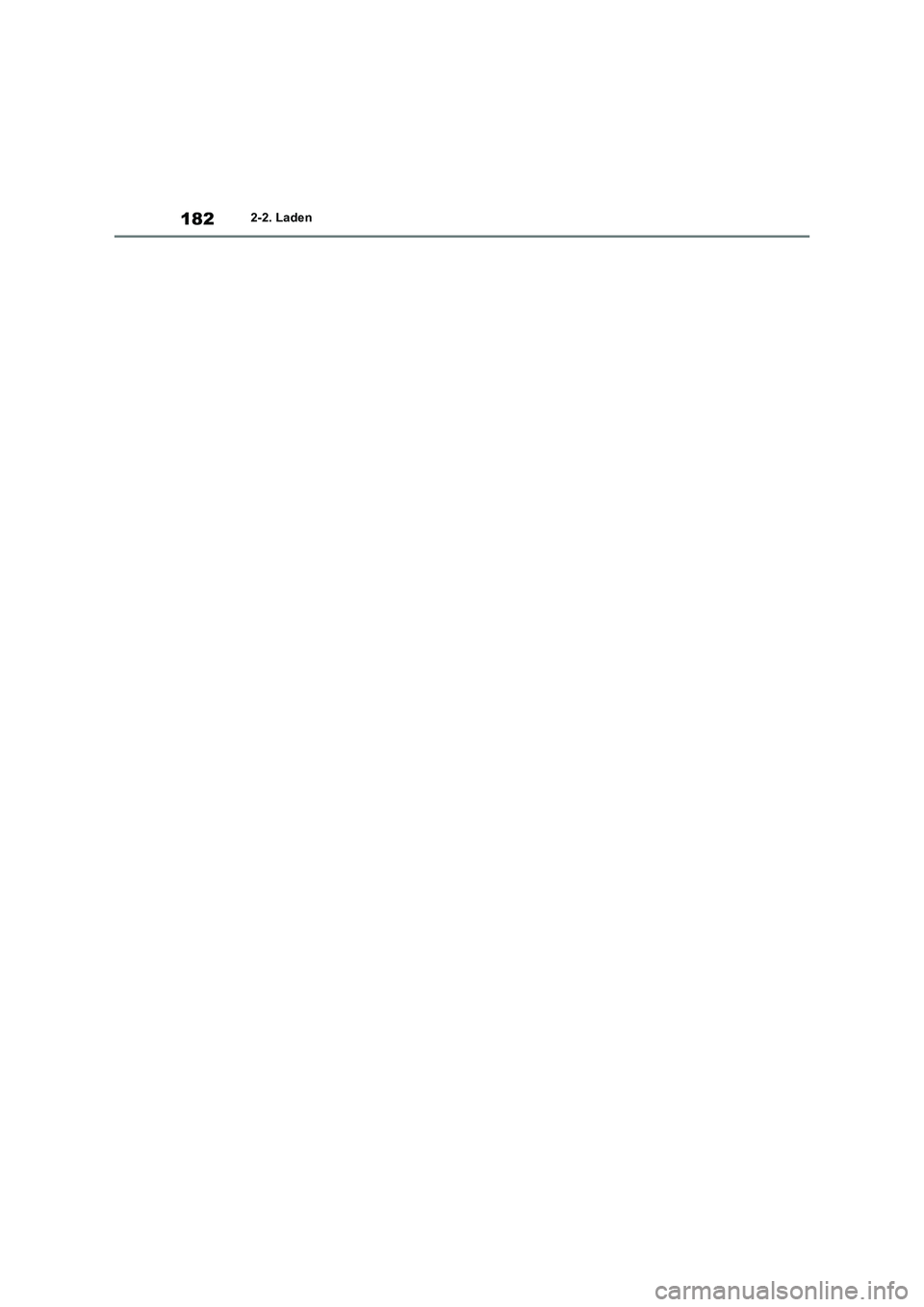

1822-2. Laden
