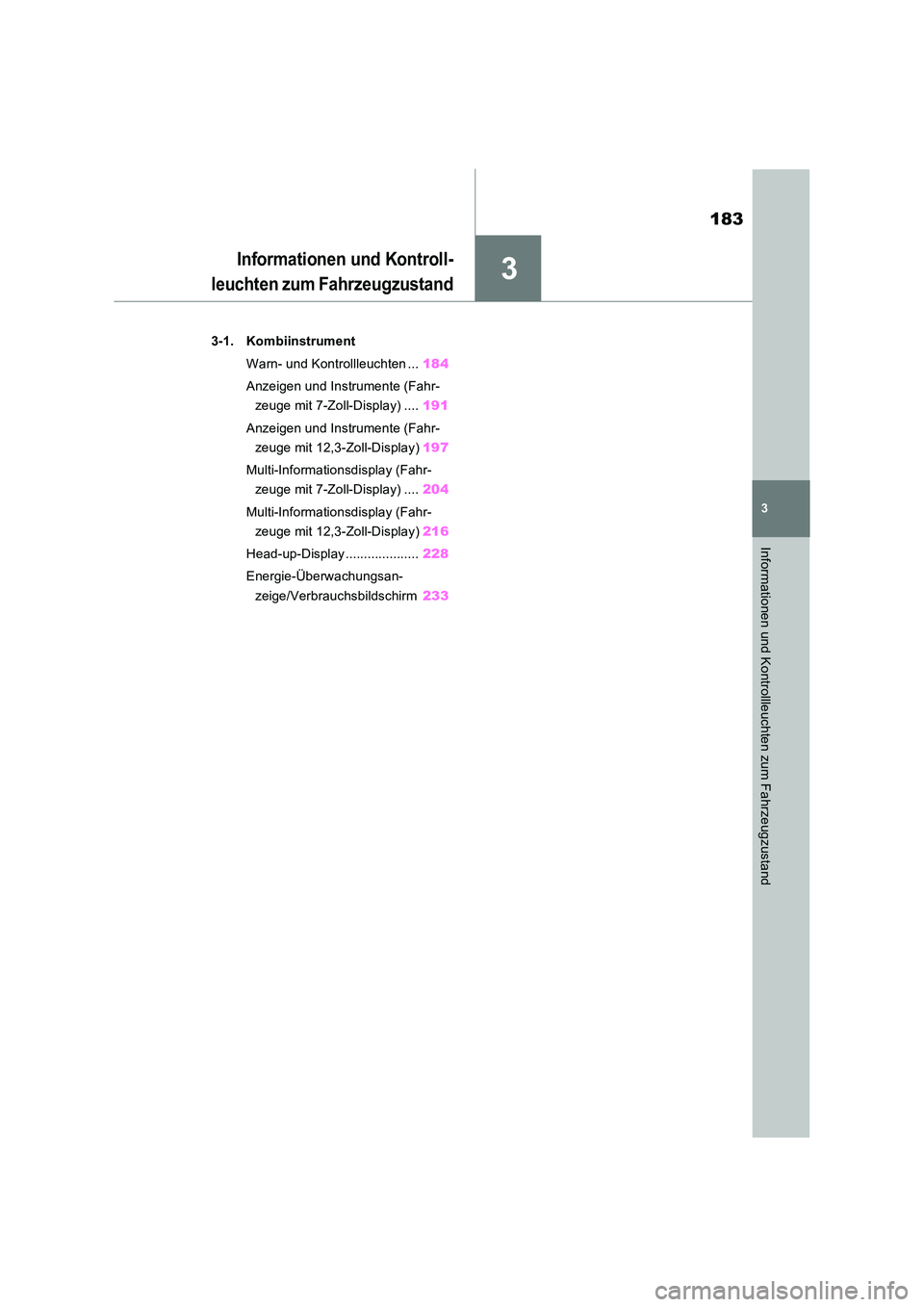

2023 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

3
183
3
Informationen und Kontrollleuchten zum Fahrzeugzustand
Informationen und Kontroll-
leuchten zum Fahrzeugzustand
3-1. Kombiinstrument
Warn- und Kontrollleuchten ... 184
Anzeigen und Instrumente (Fahr-
zeuge mit 7-Zoll-Display) .... 191
Anzeigen und Instrumente (Fahr-
zeuge mit 12,3-Zoll-Display) 197
Multi-Informationsdisplay (Fahr-
zeuge mit 7-Zoll-Display) .... 204
Multi-Informationsdisplay (Fahr-
zeuge mit 12,3-Zoll-Display) 216
Head-up-Display .................... 228
Energie-Überwachungsan-
zeige/Verbrauchsbildschirm 233

1843-1. Kombiinstrument
3-1.Kombiins trument

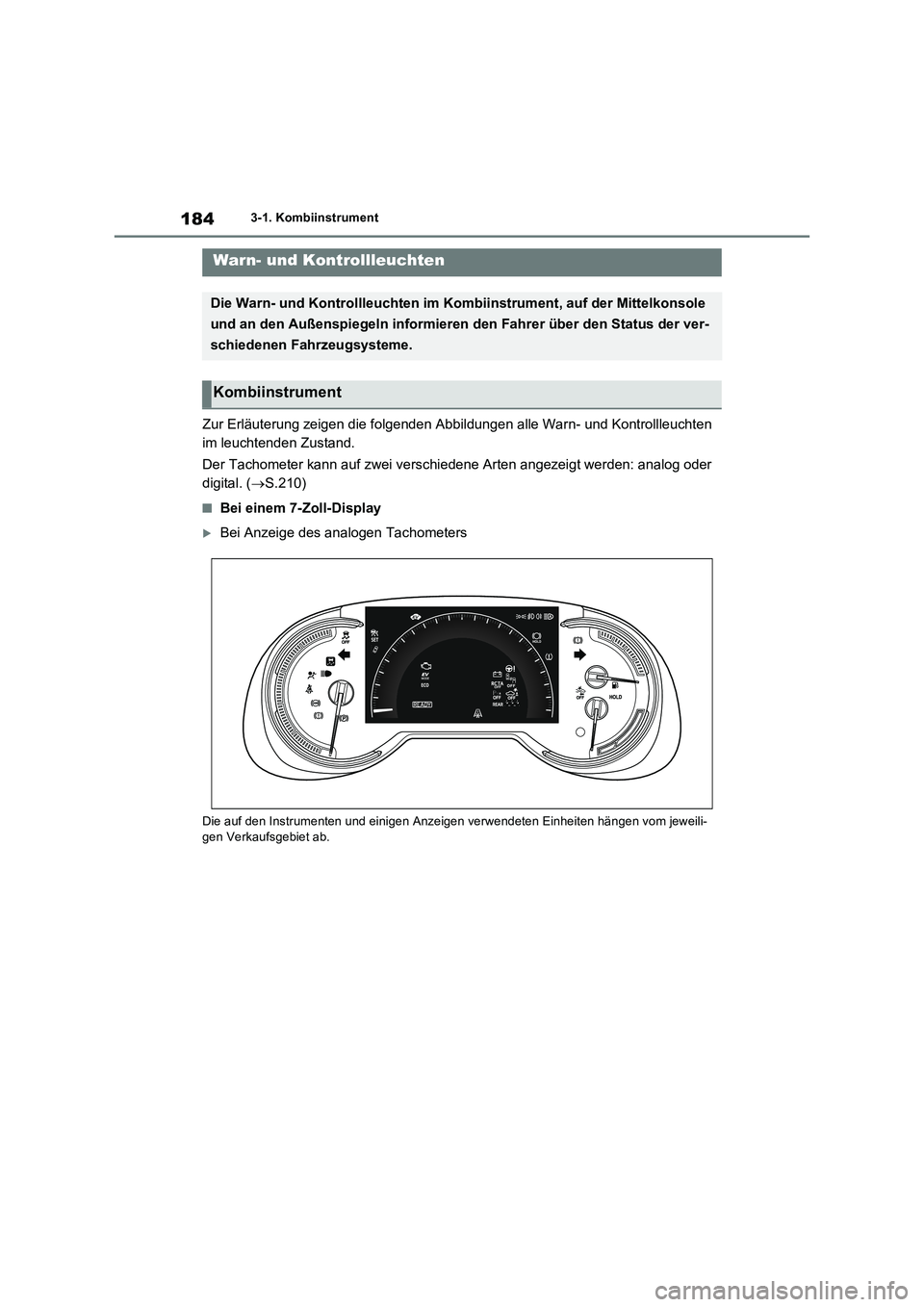

Zur Erläuterung zeigen die folgenden Abbildungen alle Warn- und Kontrollleuchten
im leuchtenden Zustand.
Der Tachometer kann auf zwei verschiedene Arten angezeigt werden: analog oder
digital. ( S.210)
■Bei einem 7-Zoll-Display
Bei Anzeige des analogen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.
Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument, auf der Mittelkonsole
und an den Außenspiegeln informieren den Fahrer über den Status der ver-
schiedenen Fahrzeugsysteme.
Kombiinstrument

185
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Bei Anzeige des digitalen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.

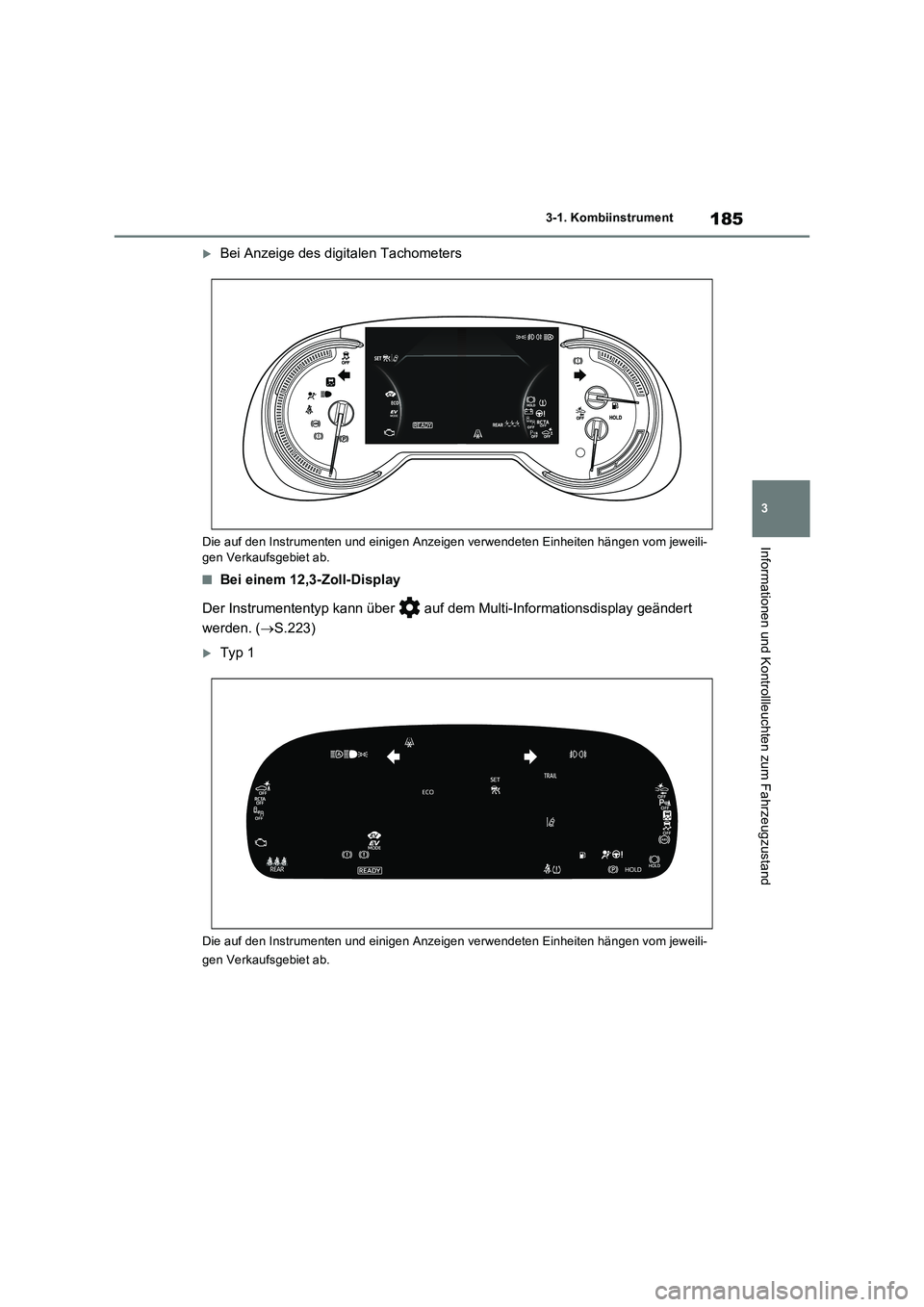

■Bei einem 12,3-Zoll-Display
Der Instrumententyp kann über auf dem Multi-Informationsdisplay geändert
werden. (S.223)
Typ 1
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.

1863-1. Kombiinstrument
Typ 2
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.

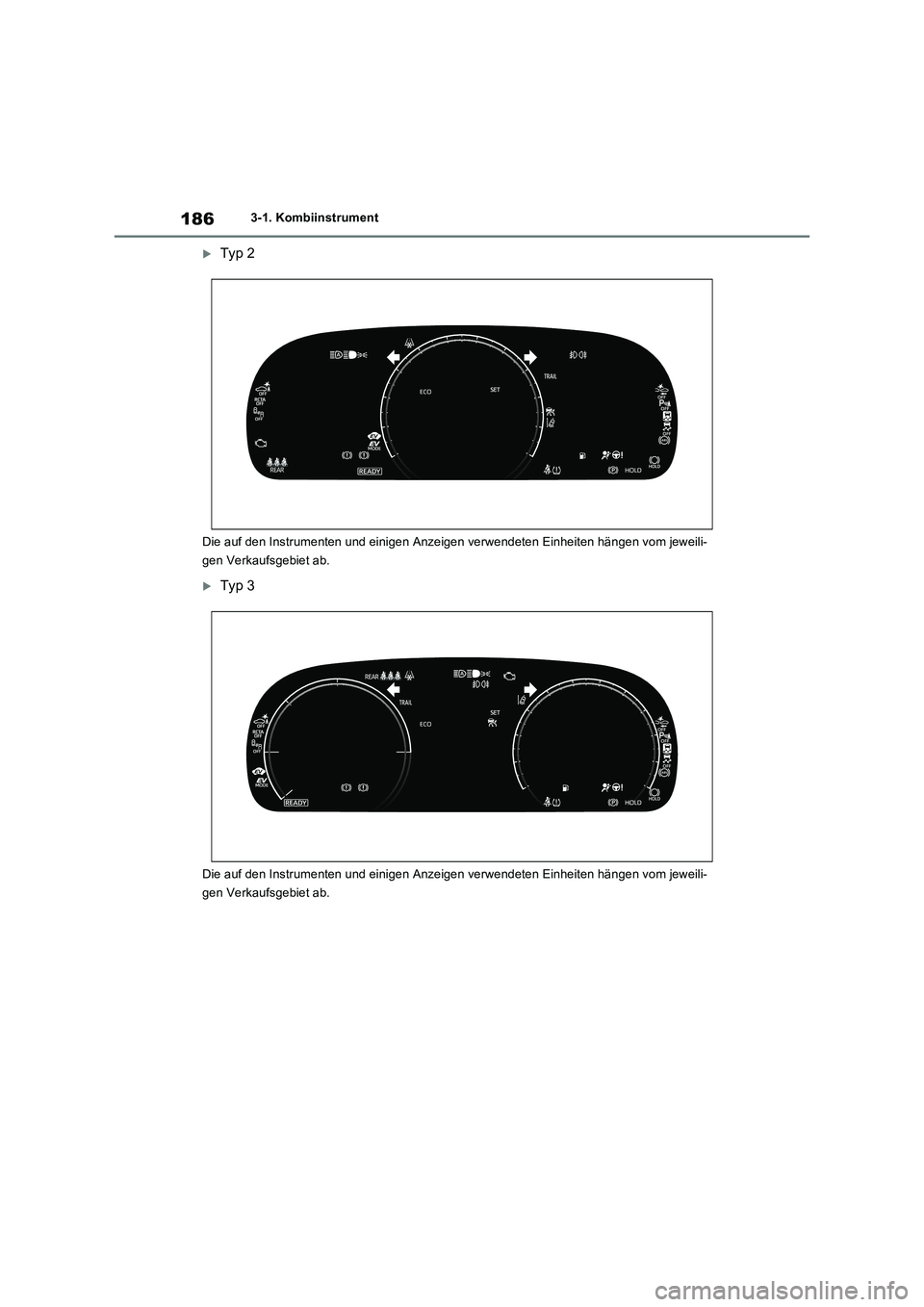

Typ 3
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.

187
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

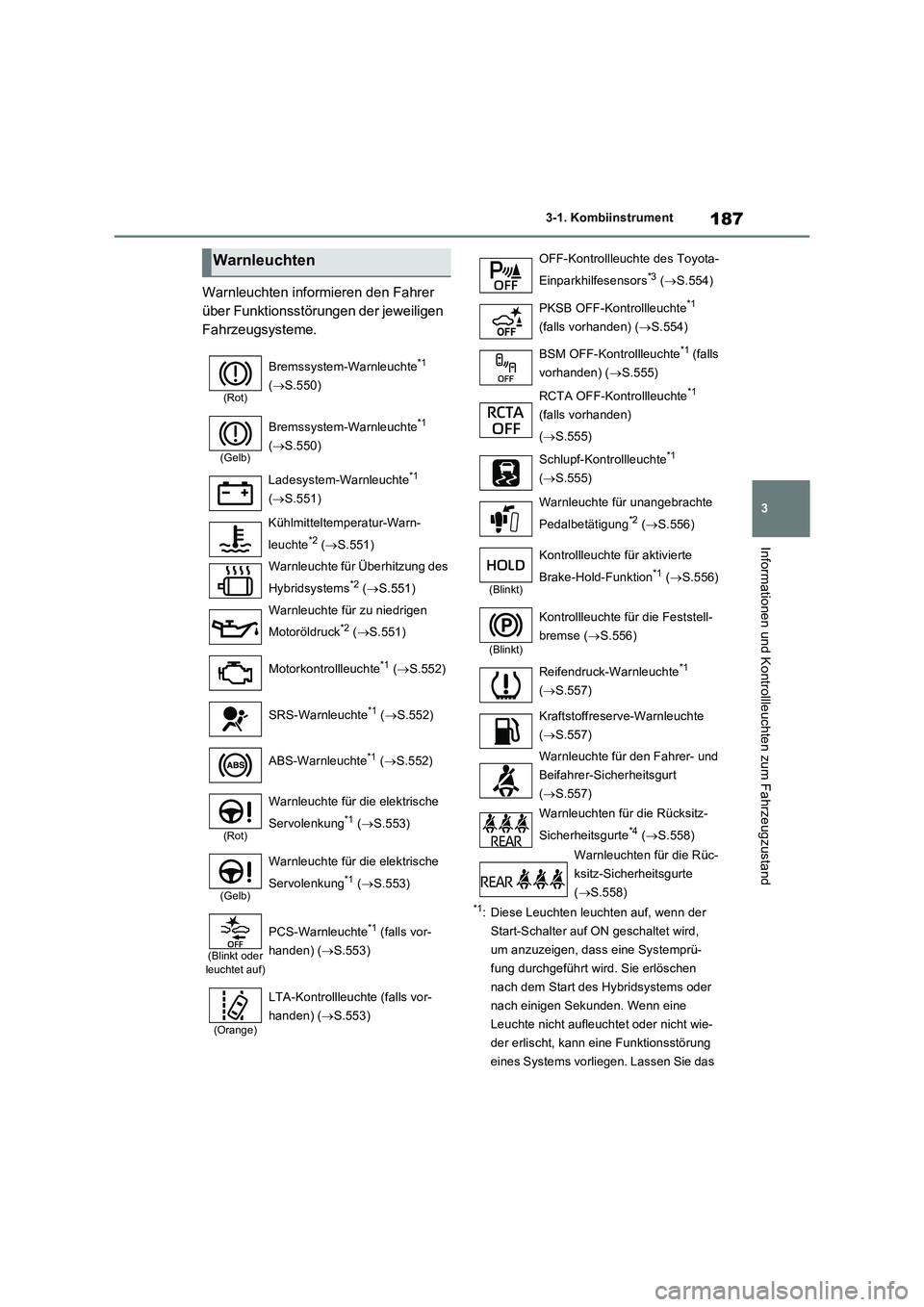

Warnleuchten informieren den Fahrer
über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
*1: Diese Leuchten leuchten auf, wenn der
Start-Schalter auf ON geschaltet wird,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder
nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder nicht wie-
der erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das
Warnleuchten
(Rot)
Bremssystem-Warnleuchte*1
(S.550)
(Gelb)
Bremssystem-Warnleuchte*1
(S.550)
Ladesystem-Warnleuchte
*1
(S.551)
Kühlmitteltemperatur-Warn-
leuchte
*2 (S.551)
Warnleuchte für Überhitzung des
Hybridsystems
*2 (S.551)
Warnleuchte für zu niedrigen
Motoröldruck
*2 (S.551)
Motorkontrollleuchte
*1 (S.552)
SRS-Warnleuchte
*1 (S.552)
ABS-Warnleuchte
*1 (S.552)
(Rot)
Warnleuchte für die elektrische
Servolenkung
*1 (S.553)
(Gelb)
Warnleuchte für die elektrische
Servolenkung
*1 (S.553)
(Blinkt oder
leuchtet auf)
PCS-Warnleuchte*1 (falls vor-
handen) (S.553)
(Orange)
LTA-Kontrollleuchte (falls vor-
handen) (S.553)
OFF-Kontrollleuchte des Toyota-
Einparkhilfesensors
*3 (S.554)
PKSB OFF-Kontrollleuchte
*1
(falls vorhanden) (S.554)
BSM OFF-Kontrollleuchte
*1 (falls
vorhanden) (S.555)
RCTA OFF-Kontrollleuchte
*1
(falls vorhanden)
(S.555)
Schlupf-Kontrollleuchte
*1
(S.555)
Warnleuchte für unangebrachte
Pedalbetätigung
*2 (S.556)
(Blinkt)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion
*1 (S.556)
(Blinkt)
Kontrollleuchte für die Feststell-
bremse (S.556)
Reifendruck-Warnleuchte
*1
(S.557)
Kraftstoffreserve-Warnleuchte
(S.557)
Warnleuchte für den Fahrer- und
Beifahrer-Sicherheitsgurt
(S.557)
Warnleuchten für die Rücksitz-
Sicherheitsgurte
*4 (S.558)
Warnleuchten für die Rüc-
ksitz-Sicherheitsgurte
(S.558)

1883-1. Kombiinstrument
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Diese Leuchte leuchtet auf dem Multi-
Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*3: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Start-Schalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
*4: Fahrzeuge mit 12,3-Zoll-Display
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.

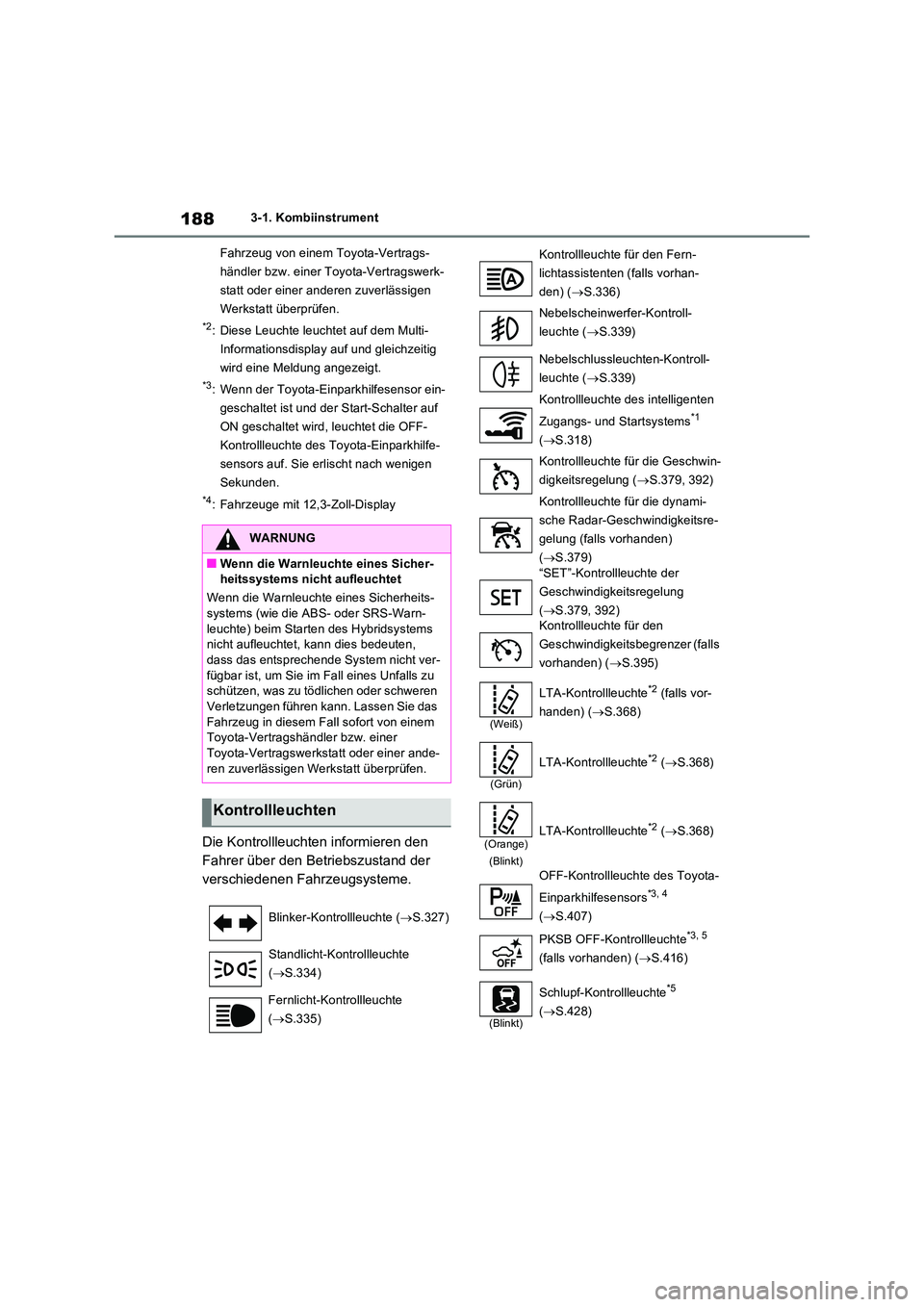

WARNUNG
■Wenn die Warnleuchte eines Sicher- heitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheits- systems (wie die ABS- oder SRS-Warn-
leuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten, dass das entsprechende System nicht ver-
fügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie das
Fahrzeug in diesem Fall sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
Kontrollleuchten
Blinker-Kontrollleuchte ( S.327)
Standlicht-Kontrollleuchte
( S.334)
Fernlicht-Kontrollleuchte
( S.335)
Kontrollleuchte für den Fern-
lichtassistenten (falls vorhan-
den) ( S.336)
Nebelscheinwerfer-Kontroll-
leuchte ( S.339)
Nebelschlussleuchten-Kontroll-
leuchte ( S.339)
Kontrollleuchte des intelligenten
Zugangs- und Startsystems*1
( S.318)
Kontrollleuchte für die Geschwin-
digkeitsregelung ( S.379, 392)
Kontrollleuchte für die dynami-
sche Radar-Geschwindigkeitsre-
gelung (falls vorhanden)
( S.379)
“SET”-Kontrollleuchte der
Geschwindigkeitsregelung
( S.379, 392) Kontrollleuchte für den
Geschwindigkeitsbegrenzer (falls
vorhanden) ( S.395)
(Weiß)
LTA-Kontrollleuchte*2 (falls vor-
handen) ( S.368)
(Grün)
LTA-Kontrollleuchte*2 (S.368)
(Orange)
(Blinkt)
LTA-Kontrollleuchte*2 ( S.368)
OFF-Kontrollleuchte des Toyota-
Einparkhilfesensors*3, 4
( S.407)
PKSB OFF-Kontrollleuchte*3, 5
(falls vorhanden) ( S.416)
(Blinkt)
Schlupf-Kontrollleuchte*5
( S.428)

189
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
*1: Diese Leuchte leuchtet auf dem Multi-
Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*2: Die Farbe und der Leuchtzustand (dauer-
haft leuchtend/blinkend) der Leuchte
ändern sich je nach Betriebszustand.
*3: Die Leuchte leuchtet auf, wenn das Sys-
tem ausgeschaltet wird.
*4: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Start-Schalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
*5: Diese Leuchten leuchten auf, wenn der
Start-Schalter auf ON geschaltet wird,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder
nach einigen Sekunden. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann eine Funktions-
störung eines Systems vorliegen. Lassen
Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
*6: Diese Leuchte leuchtet auf den Außen-
spiegeln auf.
*7: Wenn die Außentemperatur ca. 3 °C
oder weniger beträgt, blinkt die Kontroll-
leuchte ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
*8: Die angezeigte Kontrollleuchte ändert
sich entsprechend dem aktuellen Kontrollleuchte VSC OFF
*3, 5
(S.429)
PCS-Warnleuchte
*3, 5 (falls vor-
handen) (S.355)
Außenspiegel-Anzeigen des
Spurwechsel-Assistenten
(BSM)
*5, 6 (falls vorhanden)
(S.398)
BSM OFF-Kontrollleuchte
*3, 5
(falls vorhanden) (S.398)
RCTA OFF-Kontrollleuchte
*3, 5
(falls vorhanden) (S.398)
Kontrollleuchte für Standby der
Brake-Hold-Funktion
*5 (S.332)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion
*5 (S.332)
Sicherheitssystem-Kontroll-
leuchte
*9 (S.77, 79)
“READY”-Kontrollleuchte
(S.318)
Kontrollleuchte für niedrige
Außentemperatur
*7 (S.194)
EV-Kontrollleuchte (S.90)
Kontrollleuchte für die Feststell-
bremse (S.328)
Kontrollleuchte für den EV-Fahr-
modus
*8 (S.86)
Kontrollleuchte für den
AUTO EV/HV-Modus
*8 (S.86)
Kontrollleuchte für den HV-Fahr-
modus
*8 (S.86)
Kontrollleuchte für den Modus
zum Laden der Hybridbatterie
*8
(S.87)
Kontrollleuchte für den Eco-Fahr-
modus (S.423)
Kontrollleuchte für den Sport-
Modus (S.423)
Kontrollleuchte für den Trail-
Modus (S.425)
“PASSENGER AIRBAG”-
Kontrollleuchte
*5, 9
(S.48)

1903-1. Kombiinstrument

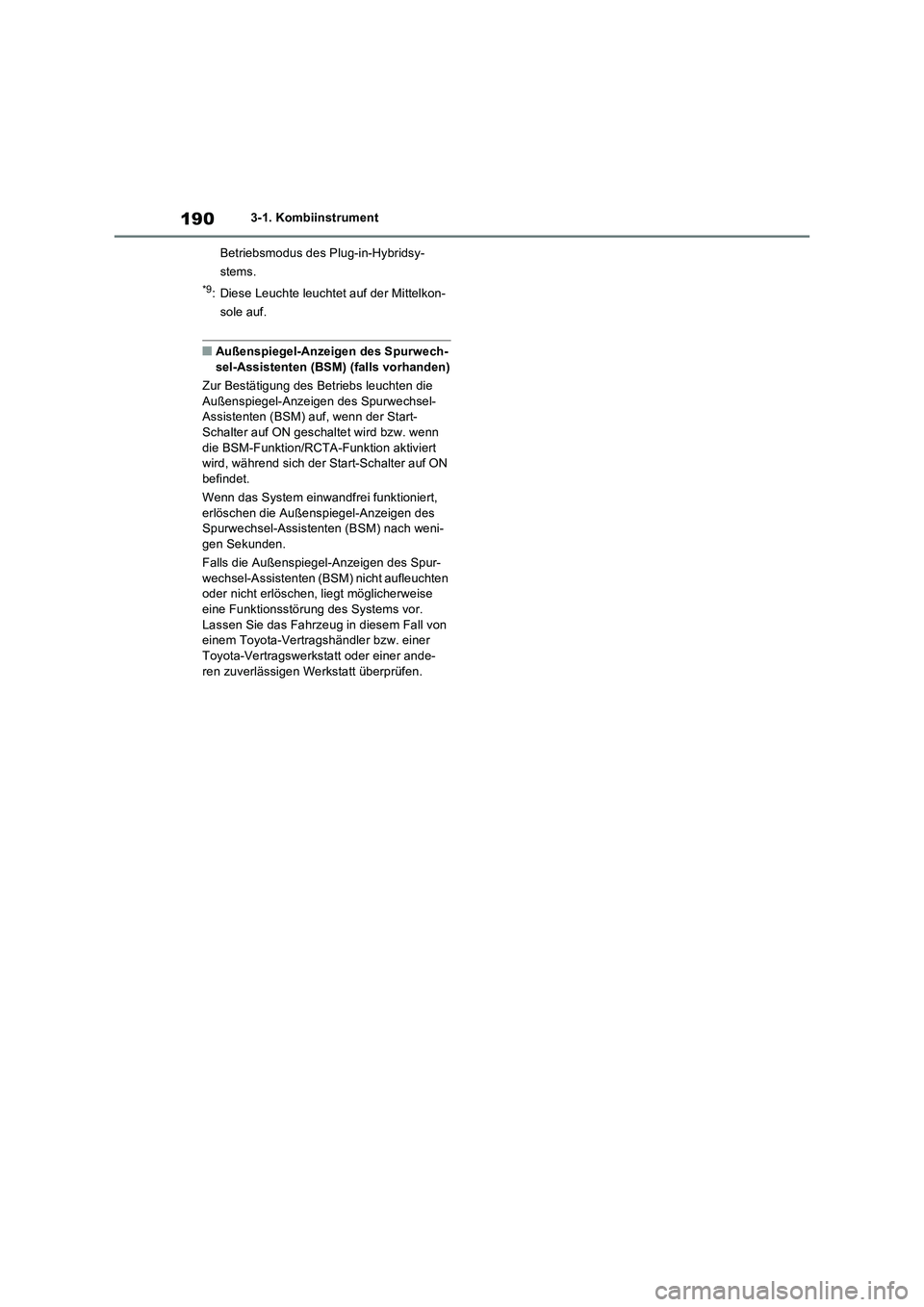

Betriebsmodus des Plug-in-Hybridsy-
stems.
*9: Diese Leuchte leuchtet auf der Mittelkon-
sole auf.
■Außenspiegel-Anzeigen des Spurwech-
sel-Assistenten (BSM) (falls vorhanden)
Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) auf, wenn der Start-
Schalter auf ON geschaltet wird bzw. wenn
die BSM-Funktion/RCTA-Funktion aktiviert
wird, während sich der Start-Schalter auf ON
befindet.
Wenn das System einwandfrei funktioniert,
erlöschen die Außenspiegel-Anzeigen des
Spurwechsel-Assistenten (BSM) nach weni-
gen Sekunden.
Falls die Außenspiegel-Anzeigen des Spur-
wechsel-Assistenten (BSM) nicht aufleuchten
oder nicht erlöschen, liegt möglicherweise
eine Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug in diesem Fall von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
