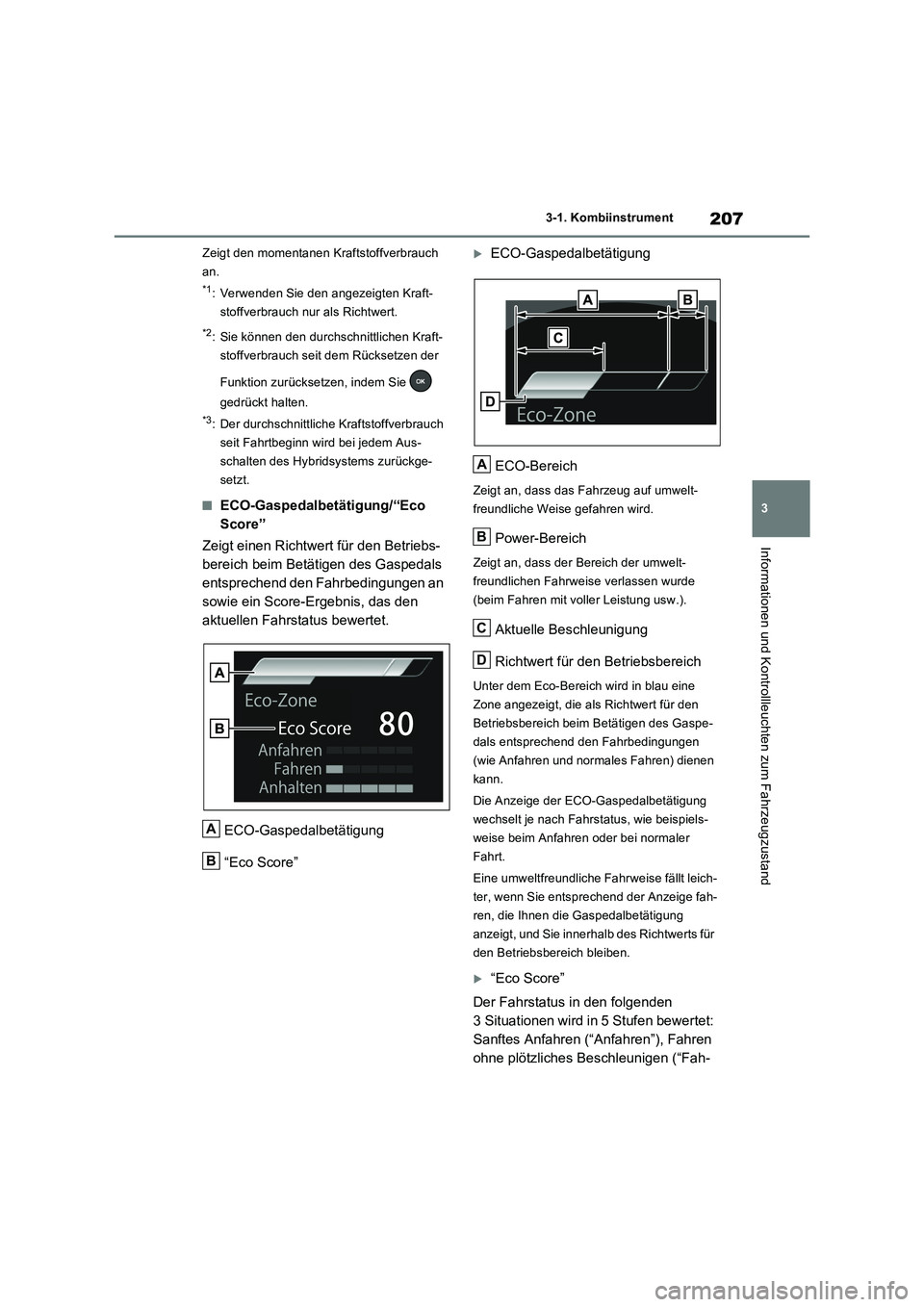

2023 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

207
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Zeigt den momentanen Kraftstoffverbrauch
an.
*1: Verwenden Sie den angezeigten Kraft-
stoffverbrauch nur als Richtwert.
*2: Sie können den durchschnittlichen Kraft-
stoffverbrauch seit dem Rücksetzen der
Funktion zurücksetzen, indem Sie
gedrückt halten.
*3: Der durchschnittliche Kraftstoffverbrauch
seit Fahrtbeginn wird bei jedem Aus-
schalten des Hybridsystems zurückge-
setzt.
■ECO-Gaspedalbetätigung/“Eco
Score”
Zeigt einen Richtwert für den Betriebs-
bereich beim Betätigen des Gaspedals
entsprechend den Fahrbedingungen an
sowie ein Score-Ergebnis, das den
aktuellen Fahrstatus bewertet.
ECO-Gaspedalbetätigung
“Eco Score”
ECO-Gaspedalbetätigung
ECO-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Power-Bereich
Zeigt an, dass der Bereich der umwelt-
freundlichen Fahrweise verlassen wurde
(beim Fahren mit voller Leistung usw.).
Aktuelle Beschleunigung
Richtwert für den Betriebsbereich
Unter dem Eco-Bereich wird in blau eine
Zone angezeigt, die als Richtwert für den
Betriebsbereich beim Betätigen des Gaspe-
dals entsprechend den Fahrbedingungen
(wie Anfahren und normales Fahren) dienen
kann.
Die Anzeige der ECO-Gaspedalbetätigung
wechselt je nach Fahrstatus, wie beispiels-
weise beim Anfahren oder bei normaler
Fahrt.
Eine umweltfreundliche Fahrweise fällt leich-
ter, wenn Sie entsprechend der Anzeige fah-
ren, die Ihnen die Gaspedalbetätigung
anzeigt, und Sie innerhalb des Richtwerts für
den Betriebsbereich bleiben.
“Eco Score”
Der Fahrstatus in den folgenden
3 Situationen wird in 5 Stufen bewertet:
Sanftes Anfahren (“Anfahren”), Fahren
ohne plötzliches Beschleunigen (“Fah-
A
B
A
B
C
D

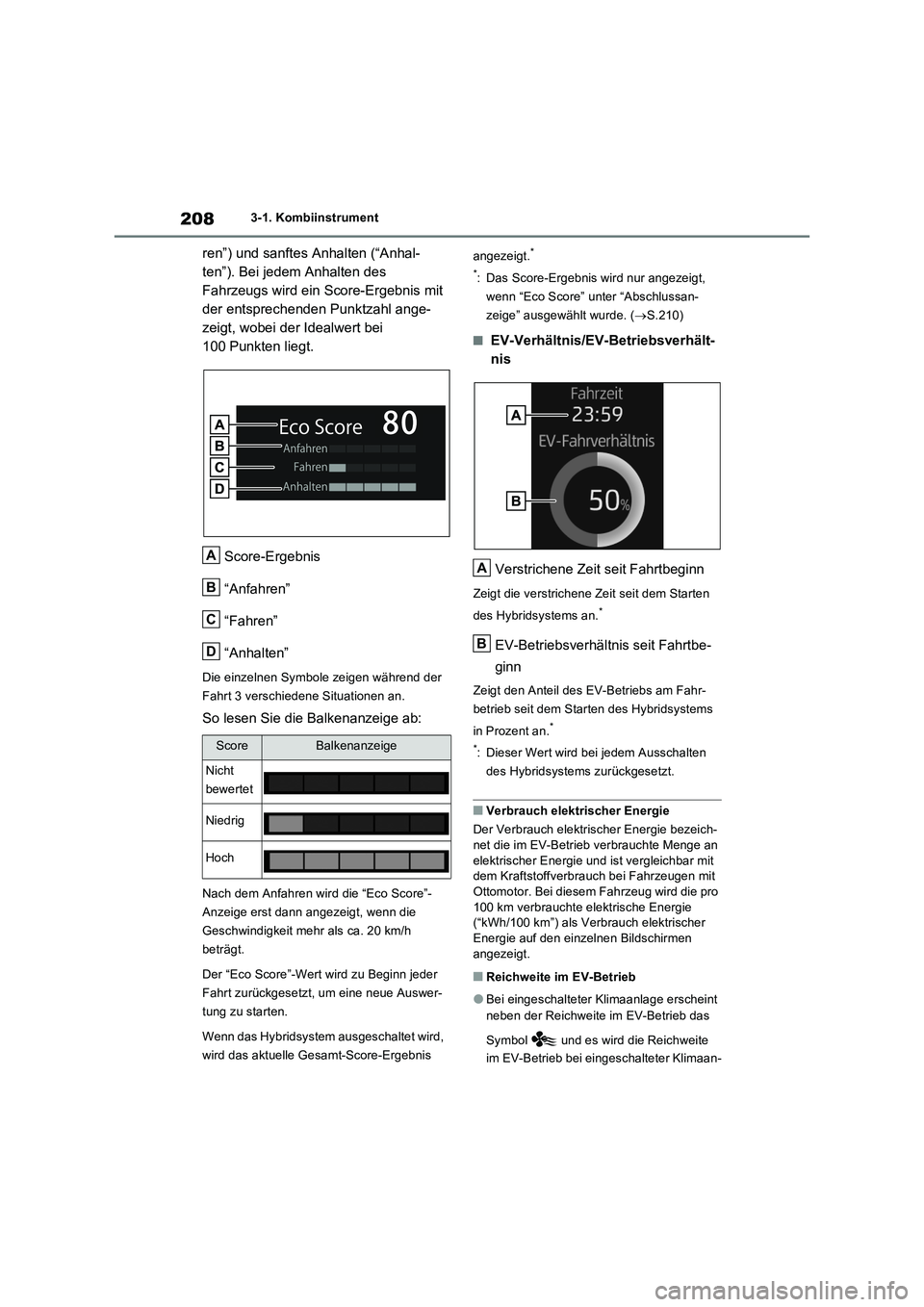

2083-1. Kombiinstrument
ren”) und sanftes Anhalten (“Anhal-
ten”). Bei jedem Anhalten des
Fahrzeugs wird ein Score-Ergebnis mit
der entsprechenden Punktzahl ange-
zeigt, wobei der Idealwert bei
100 Punkten liegt.
Score-Ergebnis
“Anfahren”
“Fahren”
“Anhalten”
Die einzelnen Symbole zeigen während der
Fahrt 3 verschiedene Situationen an.
So lesen Sie die Balkenanzeige ab:
Nach dem Anfahren wird die “Eco Score”-
Anzeige erst dann angezeigt, wenn die
Geschwindigkeit mehr als ca. 20 km/h
beträgt.
Der “Eco Score”-Wert wird zu Beginn jeder
Fahrt zurückgesetzt, um eine neue Auswer-
tung zu starten.
Wenn das Hybridsystem ausgeschaltet wird,
wird das aktuelle Gesamt-Score-Ergebnis angezeigt.
*
*
: Das Score-Ergebnis wird nur angezeigt,
wenn “Eco Score” unter “Abschlussan-
zeige” ausgewählt wurde. (S.210)
■EV-Verhältnis/EV-Betriebsverhält-
nis
Verstrichene Zeit seit Fahrtbeginn
Zeigt die verstrichene Zeit seit dem Starten
des Hybridsystems an.
*
EV-Betriebsverhältnis seit Fahrtbe-
ginn
Zeigt den Anteil des EV-Betriebs am Fahr-
betrieb seit dem Starten des Hybridsystems
in Prozent an.
*
*
: Dieser Wert wird bei jedem Ausschalten
des Hybridsystems zurückgesetzt.
■Verbrauch elektrischer Energie
Der Verbrauch elektrischer Energie bezeich-
net die im EV-Betrieb verbrauchte Menge an
elektrischer Energie und ist vergleichbar mit
dem Kraftstoffverbrauch bei Fahrzeugen mit
Ottomotor. Bei diesem Fahrzeug wird die pro
100 km verbrauchte elektrische Energie
(“kWh/100 km”) als Verbrauch elektrischer
Energie auf den einzelnen Bildschirmen
angezeigt.
■Reichweite im EV-Betrieb
●Bei eingeschalteter Klimaanlage erscheint
neben der Reichweite im EV-Betrieb das
Symbol und es wird die Reichweite
im EV-Betrieb bei eingeschalteter Klimaan-
ScoreBalkenanzeige
Nicht
bewertet
Niedrig
Hoch
A
B
C
D
A
B

209
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
lage angezeigt.
●Aufgrund des Stromverbrauchs des
Systems kann sich die Reichweite im EV-
Betrieb auch verkürzen, wenn das Fahr-
zeug nicht gefahren wird.
●Einzelheiten finden Sie unter “Reichweite
im EV-Betrieb”. (S.103)
■Reichweite
●Diese Strecke wird auf Basis Ihres durch-
schnittlichen Kraftstoffverbrauchs berech-
net. Daher kann die tatsächlich noch
fahrbare Strecke von der angezeigten
Reichweite abweichen.
●Wird nur eine kleine Menge Kraftstoff
nachgetankt, kann es sein, dass die
Anzeige nicht aktualisiert wird. Schalten
Sie vor dem Tanken den Start-Schalter
aus. Wird das Fahrzeug betankt, ohne
dass der Start-Schalter ausgeschaltet ist,
wird die Anzeige möglicherweise nicht
aktualisiert.
●Wenn “Tanken” angezeigt wird, ist nur
noch wenig Kraftstoff im Tank und die
Strecke, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann,
kann nicht berechnet werden.
Tanken Sie unverzüglich.
■Bedingungen, unter denen die Funktion
ECO-Gaspedalbetätigung/“Eco Score”
deaktiviert ist
In den folgenden Situationen ist die Funktion
ECO-Gaspedalbetätigung/“Eco Score” deak-
tiviert:
●Die Hybridsystem-Anzeige ist nicht in
Betrieb.
●Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich wird
genutzt.
■Anzeige von Informationen der
Fahrunterstützungssysteme
Wählen Sie dieses Symbol, um den
Betriebsstatus der folgenden Systeme anzuzeigen:
LTA (Spurfolge-Assistent)
*
(S.363)
Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindig-
keitsbereich
* (S.379)
Geschwindigkeitsregelung
*
(S.392)
Geschwindigkeitsbegrenzer
*
(S.395)
*: Falls vorhanden
■Anzeige von Navigationssystem-
daten (falls vorhanden)
Wählen Sie dieses Symbol, um die fol-
genden Daten des Navigationssy-
stems anzuzeigen.
Routenführung
Kompassanzeige
Wählen Sie diesen Eintrag, um eine
Audioquelle oder einen Titel auf der
Anzeige auswählen zu können.
■Fahrdaten
Die 2 Elemente, die über die Einstel-
lung “Fahrinfo-Elem.” (Durchschnittsge-
schwindigkeit, Fahrstrecke und
Gesamtzeit) ausgewählt werden, kön-
nen untereinander angezeigt werden.
Die angezeigten Informationen ändern
sich entsprechend der unter “Fahrinfo-
Typ” gewählten Einstellung (seit dem
Start des Systems oder seit dem letz-
ten Rücksetzen). (S.210)
Anzeige von Informationen der
Fahrunterstützungssysteme
Anzeige von Audiosystemda-
ten
Anzeige von Fahrzeuginforma-
tionen

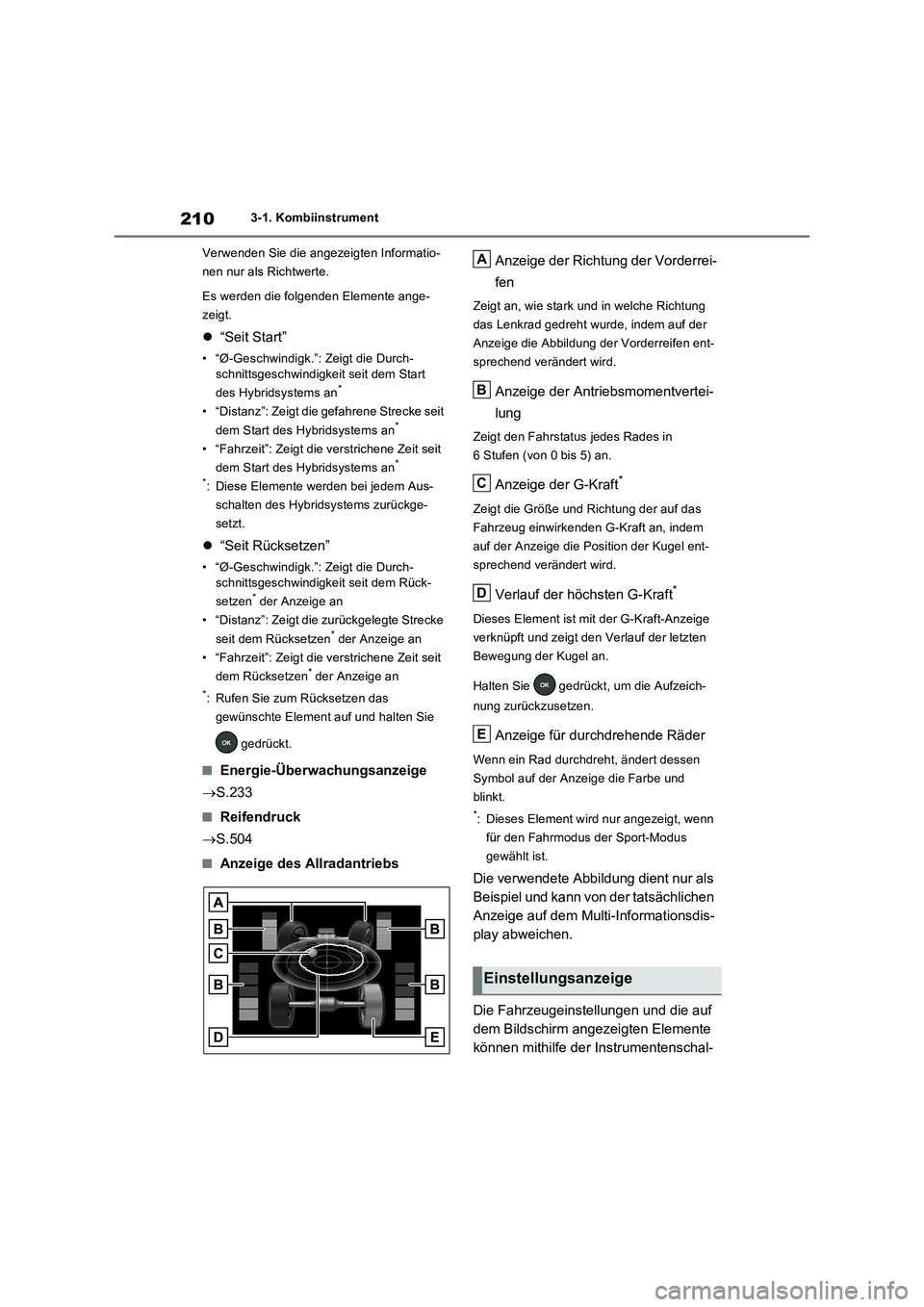

2103-1. Kombiinstrument
Verwenden Sie die angezeigten Informatio-
nen nur als Richtwerte.
Es werden die folgenden Elemente ange-
zeigt.
“Seit Start”
• “Ø-Geschwindigk.”: Zeigt die Durch-
schnittsgeschwindigkeit seit dem Start
des Hybridsystems an
*
• “Distanz”: Zeigt die gefahrene Strecke seit
dem Start des Hybridsystems an*
• “Fahrzeit”: Zeigt die verstrichene Zeit seit
dem Start des Hybridsystems an*
*
: Diese Elemente werden bei jedem Aus-
schalten des Hybridsystems zurückge-
setzt.
“Seit Rücksetzen”
• “Ø-Geschwindigk.”: Zeigt die Durch-
schnittsgeschwindigkeit seit dem Rück-
setzen
* der Anzeige an
• “Distanz”: Zeigt die zurückgelegte Strecke
seit dem Rücksetzen
* der Anzeige an
• “Fahrzeit”: Zeigt die verstrichene Zeit seit
dem Rücksetzen
* der Anzeige an
*: Rufen Sie zum Rücksetzen das
gewünschte Element auf und halten Sie
gedrückt.
■Energie-Überwachungsanzeige
S.233
■Reifendruck
S.504
■Anzeige des AllradantriebsAnzeige der Richtung der Vorderrei-
fen
Zeigt an, wie stark und in welche Richtung
das Lenkrad gedreht wurde, indem auf der
Anzeige die Abbildung der Vorderreifen ent-
sprechend verändert wird.
Anzeige der Antriebsmomentvertei-
lung
Zeigt den Fahrstatus jedes Rades in
6 Stufen (von 0 bis 5) an.
Anzeige der G-Kraft*
Zeigt die Größe und Richtung der auf das
Fahrzeug einwirkenden G-Kraft an, indem
auf der Anzeige die Position der Kugel ent-
sprechend verändert wird.
Verlauf der höchsten G-Kraft*
Dieses Element ist mit der G-Kraft-Anzeige
verknüpft und zeigt den Verlauf der letzten
Bewegung der Kugel an.
Halten Sie gedrückt, um die Aufzeich-
nung zurückzusetzen.
Anzeige für durchdrehende Räder
Wenn ein Rad durchdreht, ändert dessen
Symbol auf der Anzeige die Farbe und
blinkt.
*: Dieses Element wird nur angezeigt, wenn
für den Fahrmodus der Sport-Modus
gewählt ist.
Die verwendete Abbildung dient nur als
Beispiel und kann von der tatsächlichen
Anzeige auf dem Multi-Informationsdis-
play abweichen.
Die Fahrzeugeinstellungen und die auf
dem Bildschirm angezeigten Elemente
können mithilfe der Instrumentenschal-
Einstellungsanzeige
A
B
C
D
E

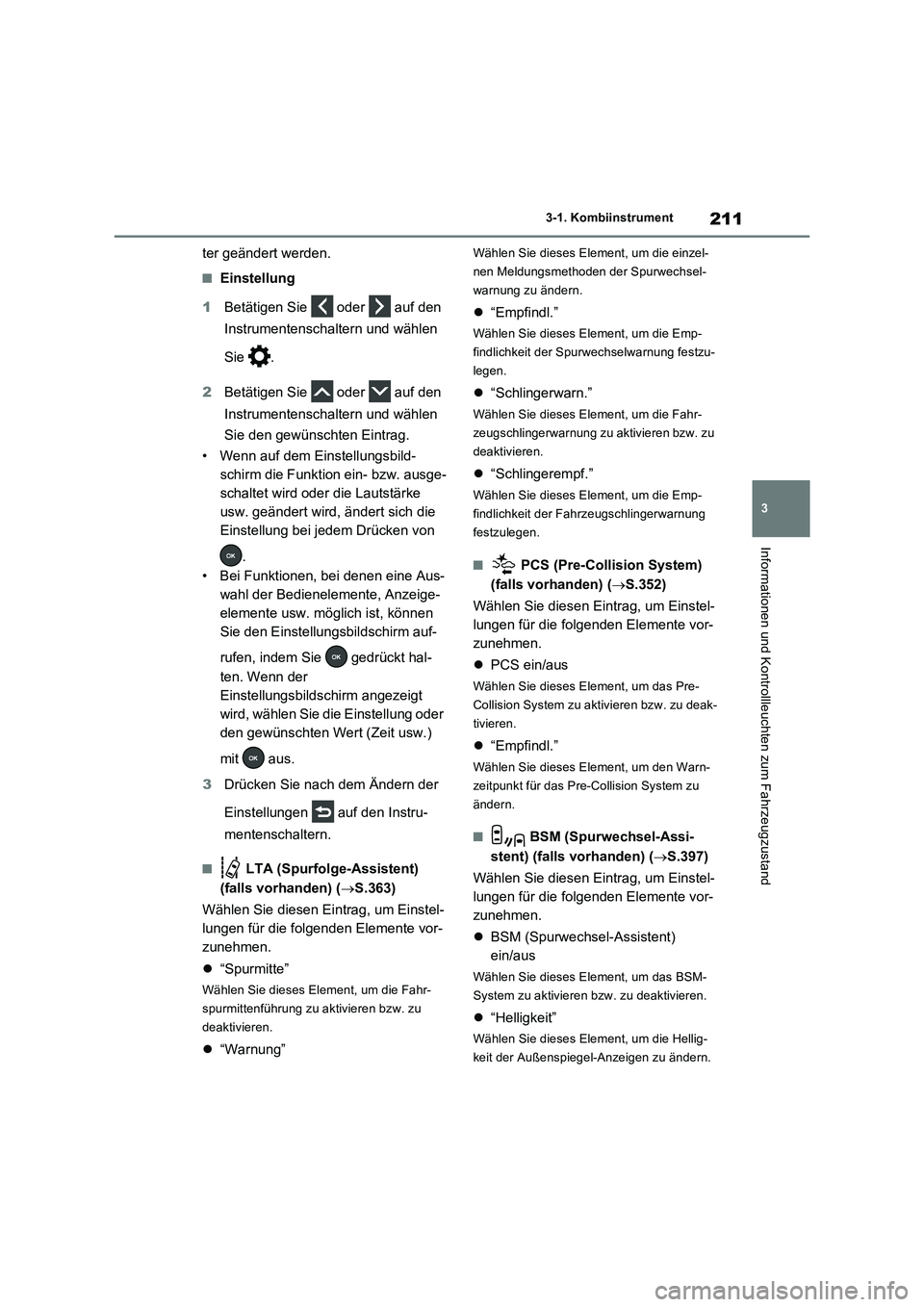

211
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
ter geändert werden.
■Einstellung
1Betätigen Sie oder auf den
Instrumentenschaltern und wählen
Sie .
2Betätigen Sie oder auf den
Instrumentenschaltern und wählen
Sie den gewünschten Eintrag.
• Wenn auf dem Einstellungsbild-
schirm die Funktion ein- bzw. ausge-
schaltet wird oder die Lautstärke
usw. geändert wird, ändert sich die
Einstellung bei jedem Drücken von
.
• Bei Funktionen, bei denen eine Aus-
wahl der Bedienelemente, Anzeige-
elemente usw. möglich ist, können
Sie den Einstellungsbildschirm auf-
rufen, indem Sie gedrückt hal-
ten. Wenn der
Einstellungsbildschirm angezeigt
wird, wählen Sie die Einstellung oder
den gewünschten Wert (Zeit usw.)
mit aus.
3Drücken Sie nach dem Ändern der
Einstellungen auf den Instru-
mentenschaltern.
■ LTA (Spurfolge-Assistent)
(falls vorhanden) (S.363)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
“Spurmitte”
Wählen Sie dieses Element, um die Fahr-
spurmittenführung zu aktivieren bzw. zu
deaktivieren.
“Warnung”
Wählen Sie dieses Element, um die einzel-
nen Meldungsmethoden der Spurwechsel-
warnung zu ändern.
“Empfindl.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Spurwechselwarnung festzu-
legen.
“Schlingerwarn.”
Wählen Sie dieses Element, um die Fahr-
zeugschlingerwarnung zu aktivieren bzw. zu
deaktivieren.
“Schlingerempf.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Fahrzeugschlingerwarnung
festzulegen.
■ PCS (Pre-Collision System)
(falls vorhanden) (S.352)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
PCS ein/aus
Wählen Sie dieses Element, um das Pre-
Collision System zu aktivieren bzw. zu deak-
tivieren.
“Empfindl.”
Wählen Sie dieses Element, um den Warn-
zeitpunkt für das Pre-Collision System zu
ändern.
■ BSM (Spurwechsel-Assi-
stent) (falls vorhanden) (S.397)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
BSM (Spurwechsel-Assistent)
ein/aus
Wählen Sie dieses Element, um das BSM-
System zu aktivieren bzw. zu deaktivieren.
“Helligkeit”
Wählen Sie dieses Element, um die Hellig-
keit der Außenspiegel-Anzeigen zu ändern.

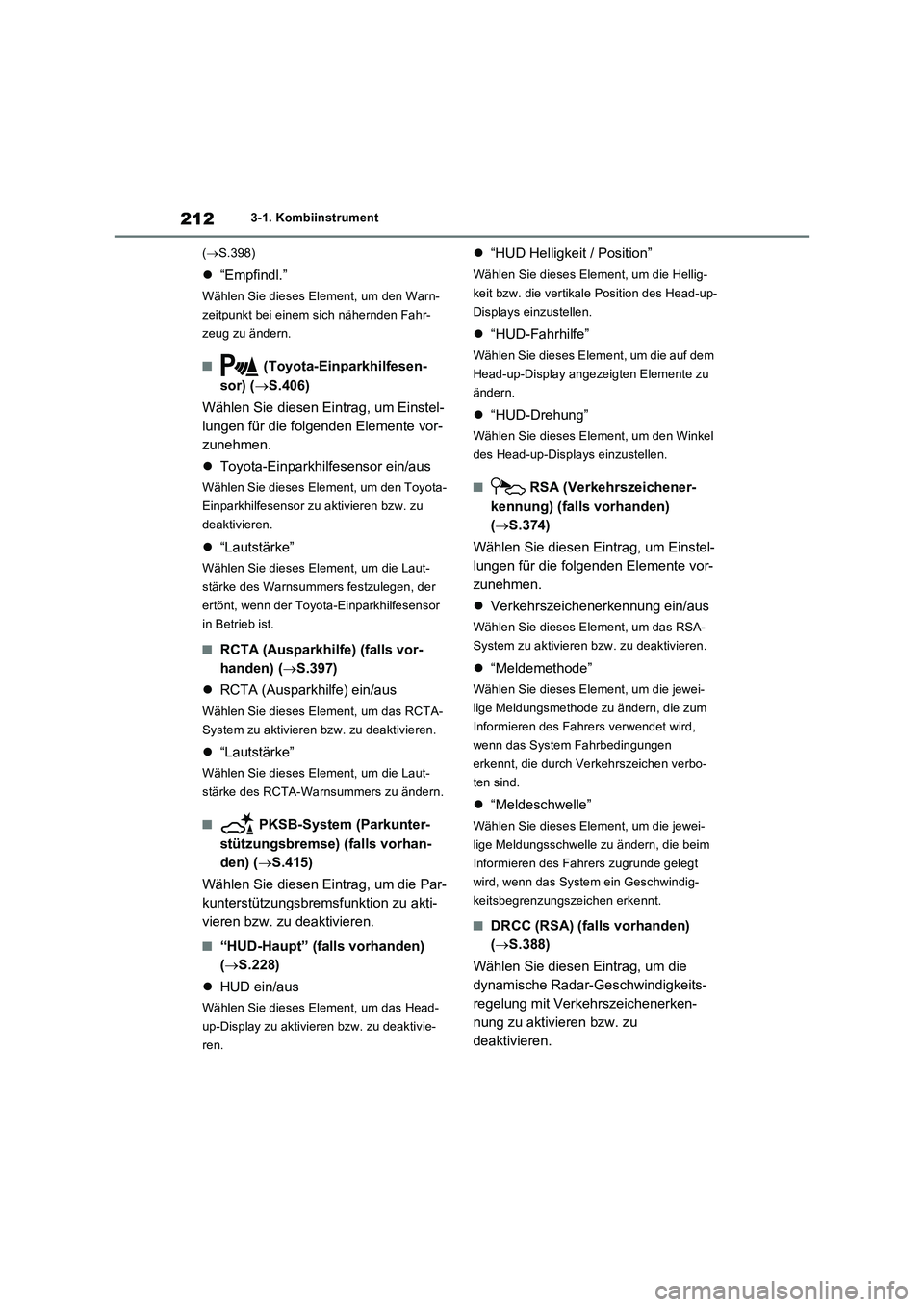

2123-1. Kombiinstrument
(S.398)
“Empfindl.”
Wählen Sie dieses Element, um den Warn-
zeitpunkt bei einem sich nähernden Fahr-
zeug zu ändern.
■ (Toyota-Einparkhilfesen-
sor) (S.406)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
Toyota-Einparkhilfesensor ein/aus
Wählen Sie dieses Element, um den Toyota-
Einparkhilfesensor zu aktivieren bzw. zu
deaktivieren.
“Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des Warnsummers festzulegen, der
ertönt, wenn der Toyota-Einparkhilfesensor
in Betrieb ist.
■RCTA (Ausparkhilfe) (falls vor-
handen) (S.397)
RCTA (Ausparkhilfe) ein/aus
Wählen Sie dieses Element, um das RCTA-
System zu aktivieren bzw. zu deaktivieren.
“Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des RCTA-Warnsummers zu ändern.
■ PKSB-System (Parkunter-
stützungsbremse) (falls vorhan-
den) (S.415)
Wählen Sie diesen Eintrag, um die Par-
kunterstützungsbremsfunktion zu akti-
vieren bzw. zu deaktivieren.
■“HUD-Haupt” (falls vorhanden)
(S.228)
HUD ein/aus
Wählen Sie dieses Element, um das Head-
up-Display zu aktivieren bzw. zu deaktivie-
ren.
“HUD Helligkeit / Position”
Wählen Sie dieses Element, um die Hellig-
keit bzw. die vertikale Position des Head-up-
Displays einzustellen.
“HUD-Fahrhilfe”
Wählen Sie dieses Element, um die auf dem
Head-up-Display angezeigten Elemente zu
ändern.
“HUD-Drehung”
Wählen Sie dieses Element, um den Winkel
des Head-up-Displays einzustellen.
■ RSA (Verkehrszeichener-
kennung) (falls vorhanden)
(S.374)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
Verkehrszeichenerkennung ein/aus
Wählen Sie dieses Element, um das RSA-
System zu aktivieren bzw. zu deaktivieren.
“Meldemethode”
Wählen Sie dieses Element, um die jewei-
lige Meldungsmethode zu ändern, die zum
Informieren des Fahrers verwendet wird,
wenn das System Fahrbedingungen
erkennt, die durch Verkehrszeichen verbo-
ten sind.
“Meldeschwelle”
Wählen Sie dieses Element, um die jewei-
lige Meldungsschwelle zu ändern, die beim
Informieren des Fahrers zugrunde gelegt
wird, wenn das System ein Geschwindig-
keitsbegrenzungszeichen erkennt.
■DRCC (RSA) (falls vorhanden)
(S.388)
Wählen Sie diesen Eintrag, um die
dynamische Radar-Geschwindigkeits-
regelung mit Verkehrszeichenerken-
nung zu aktivieren bzw. zu
deaktivieren.

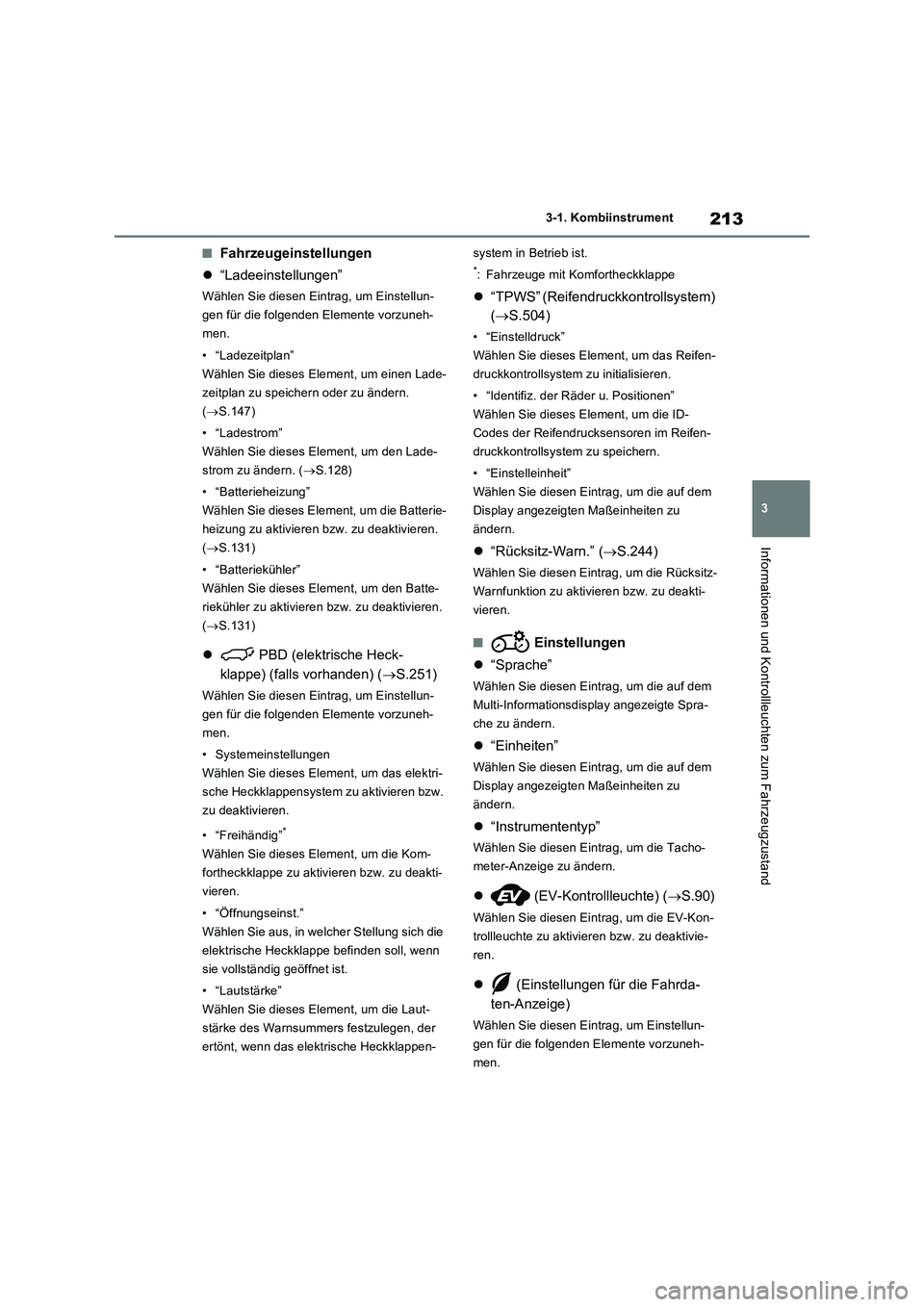

213
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
■Fahrzeugeinstellungen
“Ladeeinstellungen”
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
• “Ladezeitplan”
Wählen Sie dieses Element, um einen Lade-
zeitplan zu speichern oder zu ändern.
(S.147)
• “Ladestrom”
Wählen Sie dieses Element, um den Lade-
strom zu ändern. (S.128)
• “Batterieheizung”
Wählen Sie dieses Element, um die Batterie-
heizung zu aktivieren bzw. zu deaktivieren.
(S.131)
• “Batteriekühler”
Wählen Sie dieses Element, um den Batte-
riekühler zu aktivieren bzw. zu deaktivieren.
(S.131)
 PBD (elektrische Heck-
klappe) (falls vorhanden) (S.251)
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
• Systemeinstellungen
Wählen Sie dieses Element, um das elektri-
sche Heckklappensystem zu aktivieren bzw.
zu deaktivieren.
• “Freihändig”
*
Wählen Sie dieses Element, um die Kom-
fortheckklappe zu aktivieren bzw. zu deakti-
vieren.
• “Öffnungseinst.”
Wählen Sie aus, in welcher Stellung sich die
elektrische Heckklappe befinden soll, wenn
sie vollständig geöffnet ist.
• “Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des Warnsummers festzulegen, der
ertönt, wenn das elektrische Heckklappen-system in Betrieb ist.
*: Fahrzeuge mit Komfortheckklappe
“TPWS” (Reifendruckkontrollsystem)
(S.504)
• “Einstelldruck”
Wählen Sie dieses Element, um das Reifen-
druckkontrollsystem zu initialisieren.
• “Identifiz. der Räder u. Positionen”
Wählen Sie dieses Element, um die ID-
Codes der Reifendrucksensoren im Reifen-
druckkontrollsystem zu speichern.
• “Einstelleinheit”
Wählen Sie diesen Eintrag, um die auf dem
Display angezeigten Maßeinheiten zu
ändern.
“Rücksitz-Warn.” (S.244)
Wählen Sie diesen Eintrag, um die Rücksitz-
Warnfunktion zu aktivieren bzw. zu deakti-
vieren.
■ Einstellungen
“Sprache”
Wählen Sie diesen Eintrag, um die auf dem
Multi-Informationsdisplay angezeigte Spra-
che zu ändern.
“Einheiten”
Wählen Sie diesen Eintrag, um die auf dem
Display angezeigten Maßeinheiten zu
ändern.
“Instrumententyp”
Wählen Sie diesen Eintrag, um die Tacho-
meter-Anzeige zu ändern.
 (EV-Kontrollleuchte) (S.90)
Wählen Sie diesen Eintrag, um die EV-Kon-
trollleuchte zu aktivieren bzw. zu deaktivie-
ren.
 (Einstellungen für die Fahrda-
ten-Anzeige)
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.

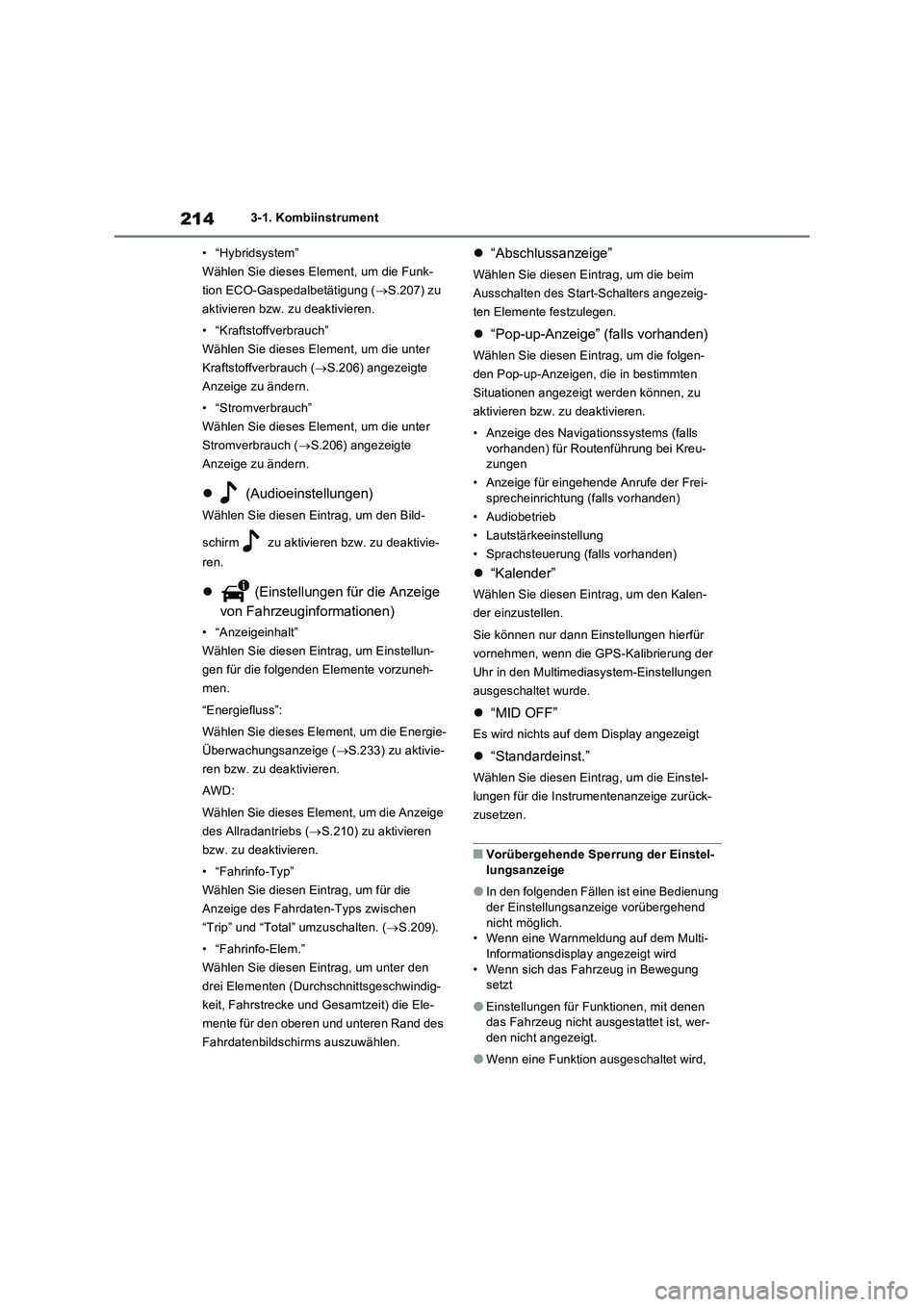

2143-1. Kombiinstrument
• “Hybridsystem”
Wählen Sie dieses Element, um die Funk-
tion ECO-Gaspedalbetätigung (S.207) zu
aktivieren bzw. zu deaktivieren.
• “Kraftstoffverbrauch”
Wählen Sie dieses Element, um die unter
Kraftstoffverbrauch (S.206) angezeigte
Anzeige zu ändern.
• “Stromverbrauch”
Wählen Sie dieses Element, um die unter
Stromverbrauch (S.206) angezeigte
Anzeige zu ändern.
 (Audioeinstellungen)
Wählen Sie diesen Eintrag, um den Bild-
schirm zu aktivieren bzw. zu deaktivie-
ren.
 (Einstellungen für die Anzeige
von Fahrzeuginformationen)
• “Anzeigeinhalt”
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
“Energiefluss”:
Wählen Sie dieses Element, um die Energie-
Überwachungsanzeige (S.233) zu aktivie-
ren bzw. zu deaktivieren.
AWD:
Wählen Sie dieses Element, um die Anzeige
des Allradantriebs (S.210) zu aktivieren
bzw. zu deaktivieren.
• “Fahrinfo-Typ”
Wählen Sie diesen Eintrag, um für die
Anzeige des Fahrdaten-Typs zwischen
“Trip” und “Total” umzuschalten. (S.209).
• “Fahrinfo-Elem.”
Wählen Sie diesen Eintrag, um unter den
drei Elementen (Durchschnittsgeschwindig-
keit, Fahrstrecke und Gesamtzeit) die Ele-
mente für den oberen und unteren Rand des
Fahrdatenbildschirms auszuwählen.
“Abschlussanzeige”
Wählen Sie diesen Eintrag, um die beim
Ausschalten des Start-Schalters angezeig-
ten Elemente festzulegen.
“Pop-up-Anzeige” (falls vorhanden)
Wählen Sie diesen Eintrag, um die folgen-
den Pop-up-Anzeigen, die in bestimmten
Situationen angezeigt werden können, zu
aktivieren bzw. zu deaktivieren.
• Anzeige des Navigationssystems (falls
vorhanden) für Routenführung bei Kreu-
zungen
• Anzeige für eingehende Anrufe der Frei-
sprecheinrichtung (falls vorhanden)
• Audiobetrieb
• Lautstärkeeinstellung
• Sprachsteuerung (falls vorhanden)
“Kalender”
Wählen Sie diesen Eintrag, um den Kalen-
der einzustellen.
Sie können nur dann Einstellungen hierfür
vornehmen, wenn die GPS-Kalibrierung der
Uhr in den Multimediasystem-Einstellungen
ausgeschaltet wurde.
“MID OFF”
Es wird nichts auf dem Display angezeigt
“Standardeinst.”
Wählen Sie diesen Eintrag, um die Einstel-
lungen für die Instrumentenanzeige zurück-
zusetzen.
■Vorübergehende Sperrung der Einstel-
lungsanzeige
●In den folgenden Fällen ist eine Bedienung
der Einstellungsanzeige vorübergehend
nicht möglich.
• Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird
• Wenn sich das Fahrzeug in Bewegung
setzt
●Einstellungen für Funktionen, mit denen
das Fahrzeug nicht ausgestattet ist, wer-
den nicht angezeigt.
●Wenn eine Funktion ausgeschaltet wird,
