487
7
7-2. Wartung
Wartung und Pflege
7-2.Wartung
■Wo kann ich mein Fahrzeug warten las-
sen?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Toyota, alle Wartungs-arbeiten sowie andere Überprüfungen und
Reparaturen bei einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
durchführen zu lassen. Für Reparaturen und Leistungen, die durch Ihre Garantie abge-deckt sind, wenden Sie sich bitte an einen
Toyota-Vertragshändler bzw. eine Vertrags- werkstatt, wo für die Reparatur aller auftre-tenden Probleme Original-Toyota-Teile
verwendet werden. Auch für nicht unter die Garantieleistungen fallende Reparaturen oder Wartungsarbeiten kann die Beauftra-
gung eines Toyota-Vertragshändlers bzw. einer Vertragswerkstatt von Vorteil sein, da die Mitglieder des Toyota-Vertriebsnetzes
Ihnen bei allen eventuell auftretenden Schwierigkeiten fachkundig helfen können.
Ihr Toyota-Händler bzw. Ihre Toyota-Ver- tragswerkstatt oder eine andere zuverläs-
sige Werkstatt wird dank seiner/ihrer Erfahrung mit Toyota-Fahrzeugen alle vorge-schriebenen Wartungsarbeiten an Ihrem
Fahrzeug zuverlässig und kostengünstig aus- führen.
Die planmäßige Wartung sollte in den
im Wartungsplan festgelegten Interval-
len durchgeführt werden.
Einzelheiten zum Wartungsplan finden Sie
im “Toyota-Kundendienstheft” oder “Toyota-
Garantieheft”.
Wie steht es mit Wartung in Eigenre-
gie?
Mit ein wenig technischem Geschick und
einigen einfachen Kfz-Werkzeugen können
Sie viele Wartungsarbeiten selbst durchfüh-
ren.
Bedenken Sie jedoch, dass einige War-
tungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese sollten von
qualifizierten Mechanikern durchgeführt wer-
den. Selbst wenn Sie ein erfahrener Hobby-
Mechaniker sind, empfehlen wir Ihnen,
Reparatur- und Wartungsarbeiten nur von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vornehmen zu
Anforderungen für die Fahr-
zeugwartung
Um sicheres und wirtschaftliches
Fahren zu gewährleisten, sind täg-
liche Pflege und regelmäßige War-
tung unerlässlich. Toyota
empfiehlt die unten aufgeführten
Wartungsarbeiten.
WARNUNG
■Wenn Ihr Fahrzeug nicht ordnungs-
gemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und möglicherweise tödliche oder schwere
Verletzungen zur Folge haben.
■Umgang mit der 12-V-Batterie
Pole, Anschlussklemmen und Zubehör- teile der 12-V-Batterie enthalten Blei und
Bleiverbindungen, die bekanntermaßen Schädigungen des Gehirns verursachen können. Waschen Sie sich die Hände,
wenn Sie die Batterie angefasst haben. ( S.499)
Planmäßige Wartung
Wartung in Eigenregie

4887-2. Wartung
lassen. Ein Toyota-Vertragshändler bzw.
eine Vertragswerkstatt fertigt stets einen
Wartungsbericht für den Fall einer Inan-
spruchnahme der Garantieleistungen an.
Wenn Sie Ihr Fahrzeug nicht in einer
Toyota-Vertragswerkstatt, sondern in einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt warten las-
sen, empfehlen wir Ihnen, einen Wartungs-
bericht anfertigen zu lassen.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen der
Leistung und Geräusche sowie auf sichtbare
Anzeichen, die darauf hinweisen, dass War-
tungsarbeiten erforderlich sind. Einige wich-
tige Anzeichen dafür sind:
●Motor hat Fehlzündungen, stottert oder
klingelt
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Nach
Benutzung der Klimaanlage abtropfendes
Wasser ist jedoch normal.)
●Änderung des Auspuffgeräuschs (Kann
auf Austreten gefährlichen Kohlenmono-
xids hindeuten. Fahren Sie mit geöffneten
Fenstern und lassen Sie das Auspuffsy-
stem sofort überprüfen.)
●Reifen, aus denen Luft zu entweichen
scheint, übermäßiges Reifenquietschen
bei Kurvenfahrten, ungleichmäßiger Pro-
filabrieb
●Fahrzeug zieht bei Geradeausfahrt auf
ebener Strecke zu einer Seite
●Ungewöhnliche Geräusche bei Bewegung
der Radaufhängung
●Nachlassen der Bremswirkung, schwam-
miges Gefühl bei Betätigung des Bremspe-
dals, Pedal lässt sich fast bis auf den
Boden durchtreten, Fahrzeug zieht beim
Bremsen zu einer Seite
●Ständig überhöhte Motorkühlmitteltempe-
ratur (S.191, 197)
Sollten Sie eines dieser Anzeichen bemer-
ken, bringen Sie Ihr Fahrzeug so bald wie möglich zu einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt.
Ihr Fahrzeug muss möglicherweise korrekt
eingestellt oder repariert werden.

489
7 7-3. Wartung in Eigenregie
Wartung und Pflege

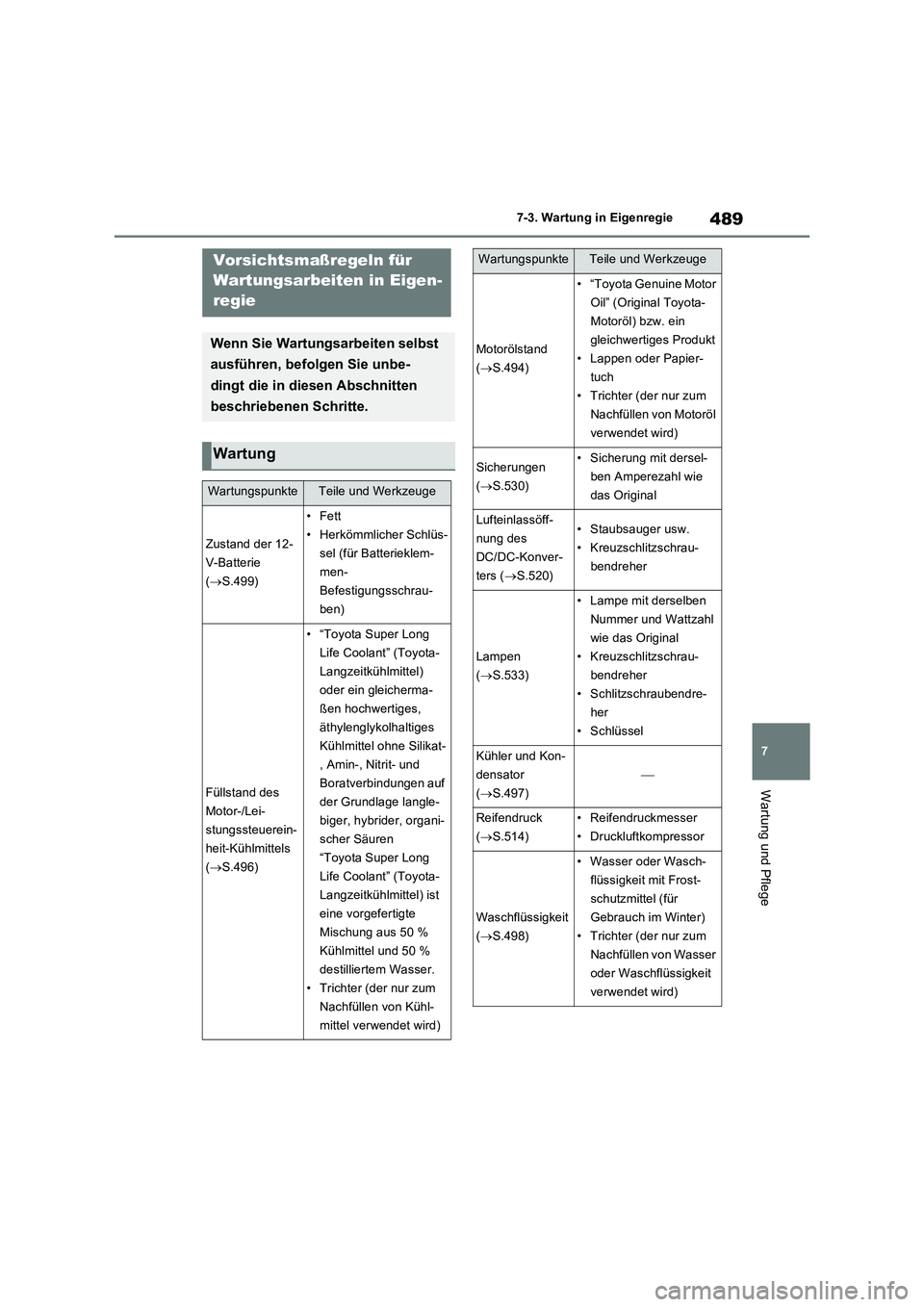

7-3.Wartung in E ige nre gieVorsichtsmaßregeln für
Wartungsarbeiten in Eigen-
regie
Wenn Sie Wartungsarbeiten selbst
ausführen, befolgen Sie unbe-
dingt die in diesen Abschnitten
beschriebenen Schritte.
Wartung
WartungspunkteTeile und Werkzeuge
Zustand der 12-
V-Batterie
(S.499)
•Fett
• Herkömmlicher Schlüs-
sel (für Batterieklem-
men-
Befestigungsschrau-
ben)
Füllstand des
Motor-/Lei-
stungssteuerein-
heit-Kühlmittels
(S.496)
• “Toyota Super Long
Life Coolant” (Toyota-
Langzeitkühlmittel)
oder ein gleicherma-
ßen hochwertiges,
äthylenglykolhaltiges
Kühlmittel ohne Silikat-
, Amin-, Nitrit- und
Boratverbindungen auf
der Grundlage langle-
biger, hybrider, organi-
scher Säuren
“Toyota Super Long
Life Coolant” (Toyota-
Langzeitkühlmittel) ist
eine vorgefertigte
Mischung aus 50 %
Kühlmittel und 50 %
destilliertem Wasser.
• Trichter (der nur zum
Nachfüllen von Kühl-
mittel verwendet wird)
Motorölstand
(S.494)
• “Toyota Genuine Motor
Oil” (Original Toyota-
Motoröl) bzw. ein
gleichwertiges Produkt
• Lappen oder Papier-
tuch
• Trichter (der nur zum
Nachfüllen von Motoröl
verwendet wird)
Sicherungen
(S.530)• Sicherung mit dersel-
ben Amperezahl wie
das Original
Lufteinlassöff-
nung des
DC/DC-Konver-
ters (S.520)• Staubsauger usw.
• Kreuzschlitzschrau-
bendreher
Lampen
(S.533)
• Lampe mit derselben
Nummer und Wattzahl
wie das Original
• Kreuzschlitzschrau-
bendreher
• Schlitzschraubendre-
her
• Schlüssel
Kühler und Kon-
densator
(S.497)

Reifendruck
(S.514)• Reifendruckmesser
• Druckluftkompressor
Waschflüssigkeit
(S.498)
• Wasser oder Wasch-
flüssigkeit mit Frost-
schutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum
Nachfüllen von Wasser
oder Waschflüssigkeit
verwendet wird)
WartungspunkteTeile und Werkzeuge

4907-3. Wartung in Eigenregie

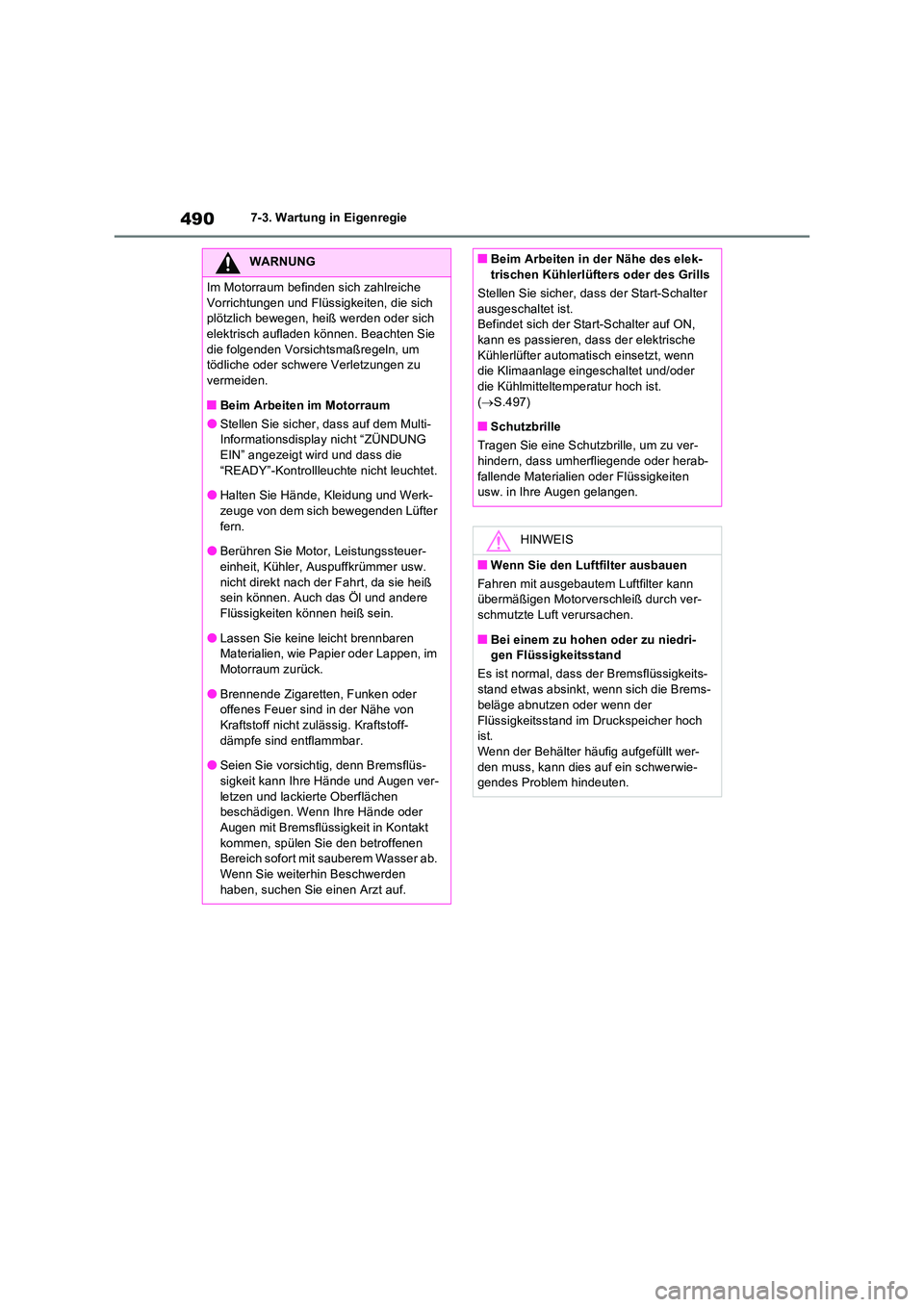

WARNUNG
Im Motorraum befinden sich zahlreiche
Vorrichtungen und Flüssigkeiten, die sich plötzlich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie
die folgenden Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■Beim Arbeiten im Motorraum
●Stellen Sie sicher, dass auf dem Multi-Informationsdisplay nicht “ZÜNDUNG EIN” angezeigt wird und dass die
“READY”-Kontrollleuchte nicht leuchtet.
●Halten Sie Hände, Kleidung und Werk- zeuge von dem sich bewegenden Lüfter
fern.
●Berühren Sie Motor, Leistungssteuer- einheit, Kühler, Auspuffkrümmer usw.
nicht direkt nach der Fahrt, da sie heiß sein können. Auch das Öl und andere Flüssigkeiten können heiß sein.
●Lassen Sie keine leicht brennbaren Materialien, wie Papier oder Lappen, im Motorraum zurück.
●Brennende Zigaretten, Funken oder offenes Feuer sind in der Nähe von
Kraftstoff nicht zulässig. Kraftstoff- dämpfe sind entflammbar.
●Seien Sie vorsichtig, denn Bremsflüs-
sigkeit kann Ihre Hände und Augen ver- letzen und lackierte Oberflächen beschädigen. Wenn Ihre Hände oder
Augen mit Bremsflüssigkeit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■Beim Arbeiten in der Nähe des elek-trischen Kühlerlüfters oder des Grills
Stellen Sie sicher, dass der Start-Schalter
ausgeschaltet ist. Befindet sich der Start-Schalter auf ON, kann es passieren, dass der elektrische
Kühlerlüfter automatisch einsetzt, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltemperatur hoch ist.
( S.497)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu ver- hindern, dass umherfliegende oder herab-
fallende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■Bei einem zu hohen oder zu niedri- gen Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeits-
stand etwas absinkt, wenn sich die Brems- beläge abnutzen oder wenn der
Flüssigkeitsstand im Druckspeicher hoch ist.Wenn der Behälter häufig aufgefüllt wer-
den muss, kann dies auf ein schwerwie- gendes Problem hindeuten.

491
7
7-3. Wartung in Eigenregie
Wartung und Pflege

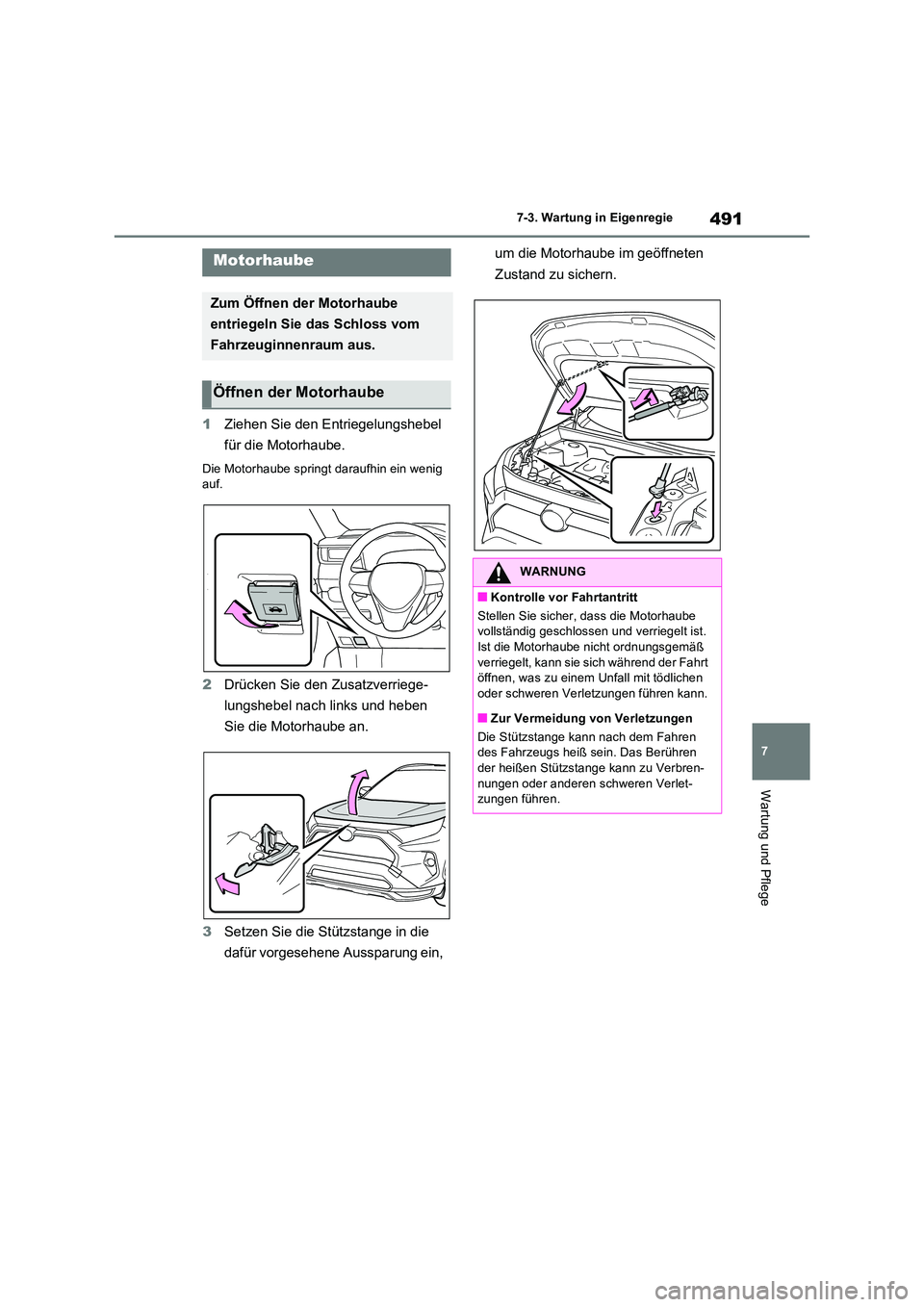

1 Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt daraufhin ein wenig auf.
2 Drücken Sie den Zusatzverriege-
lungshebel nach links und heben
Sie die Motorhaube an.
3 Setzen Sie die Stützstange in die
dafür vorgesehene Aussparung ein,
um die Motorhaube im geöffneten
Zustand zu sichern.Motorhaube
Zum Öffnen der Motorhaube
entriegeln Sie das Schloss vom
Fahrzeuginnenraum aus.
Öffnen der Motorhaube
WARNUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.Ist die Motorhaube nicht ordnungsgemäß
verriegelt, kann sie sich während der Fahrt öffnen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.
■Zur Vermeidung von Verletzungen
Die Stützstange kann nach dem Fahren des Fahrzeugs heiß sein. Das Berühren der heißen Stützstange kann zu Verbren-
nungen oder anderen schweren Verlet- zungen führen.

4927-3. Wartung in Eigenregie
■Vorn
WARNUNG
■So vermeiden Sie Verbrennungen
Berühren Sie nicht die Rohrleitungen,
wenn der Kompressor in Betrieb ist oder nachdem er gestoppt wurde, da die Rohr-leitungen heiß sind.
Wenn Sie die Rohrleitungen mit den Hän-
den berühren, bevor sie abgekühlt sind, können Sie Verbrennungen erleiden.
■Nach dem Einsetzen der Stützstange in die Aussparung
Stellen Sie sicher, dass die Stange die Motorhaube sicher abstützt, damit sie
nicht auf Ihren Kopf oder Körper herabfal- len kann.
■Beim Schließen der Motorhaube
Achten Sie beim Schließen der Motor-
haube besonders darauf, sich nicht die Finger usw. einzuklemmen.
HINWEIS
■Beim Schließen der Motorhaube
Achten Sie darauf, vor dem Schließen der Motorhaube die Stützstange wieder in die Halterung zu drücken. Wenn Sie die
Motorhaube schließen, ohne dass die Stützstange eingerastet ist, kann sich die Haube verbiegen.

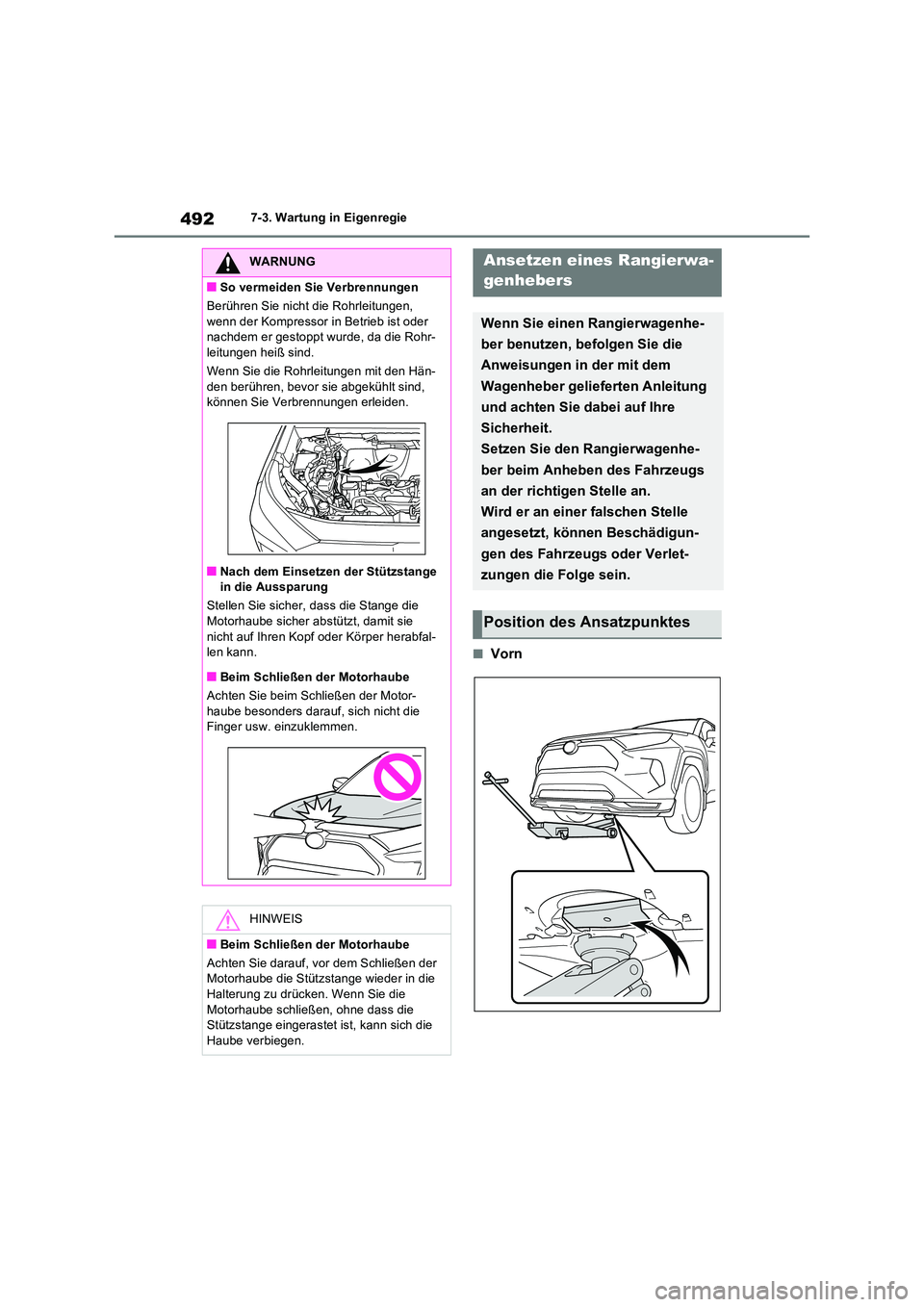

Ansetzen eines Rangierwa-
genhebers
Wenn Sie einen Rangierwagenhe-
ber benutzen, befolgen Sie die
Anweisungen in der mit dem
Wagenheber gelieferten Anleitung
und achten Sie dabei auf Ihre
Sicherheit.
Setzen Sie den Rangierwagenhe-
ber beim Anheben des Fahrzeugs
an der richtigen Stelle an.
Wird er an einer falschen Stelle
angesetzt, können Beschädigun-
gen des Fahrzeugs oder Verlet-
zungen die Folge sein.
Position des Ansatzpunktes

493
7 7-3. Wartung in Eigenregie
Wartung und Pflege

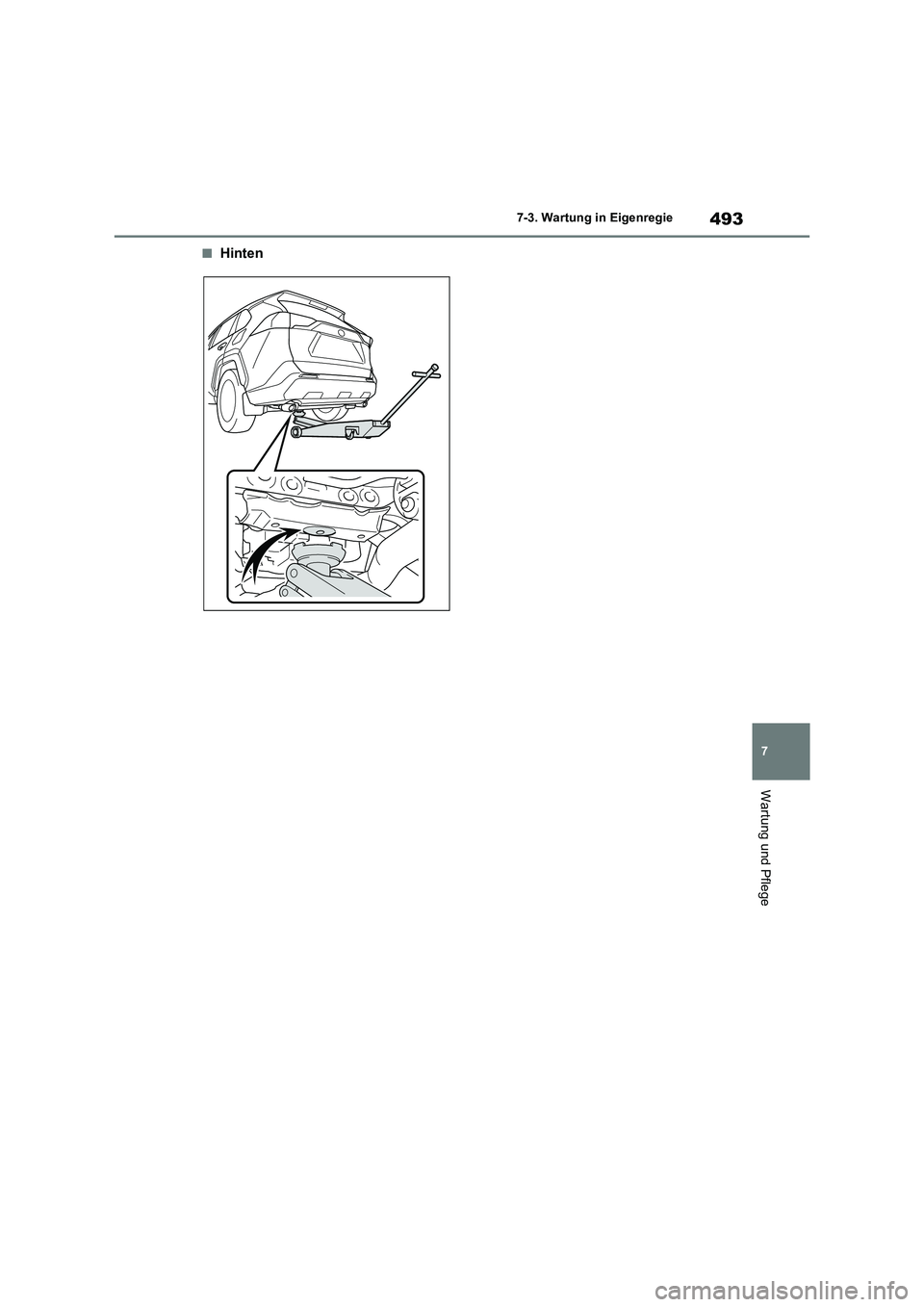

■Hinten

4947-3. Wartung in Eigenregie

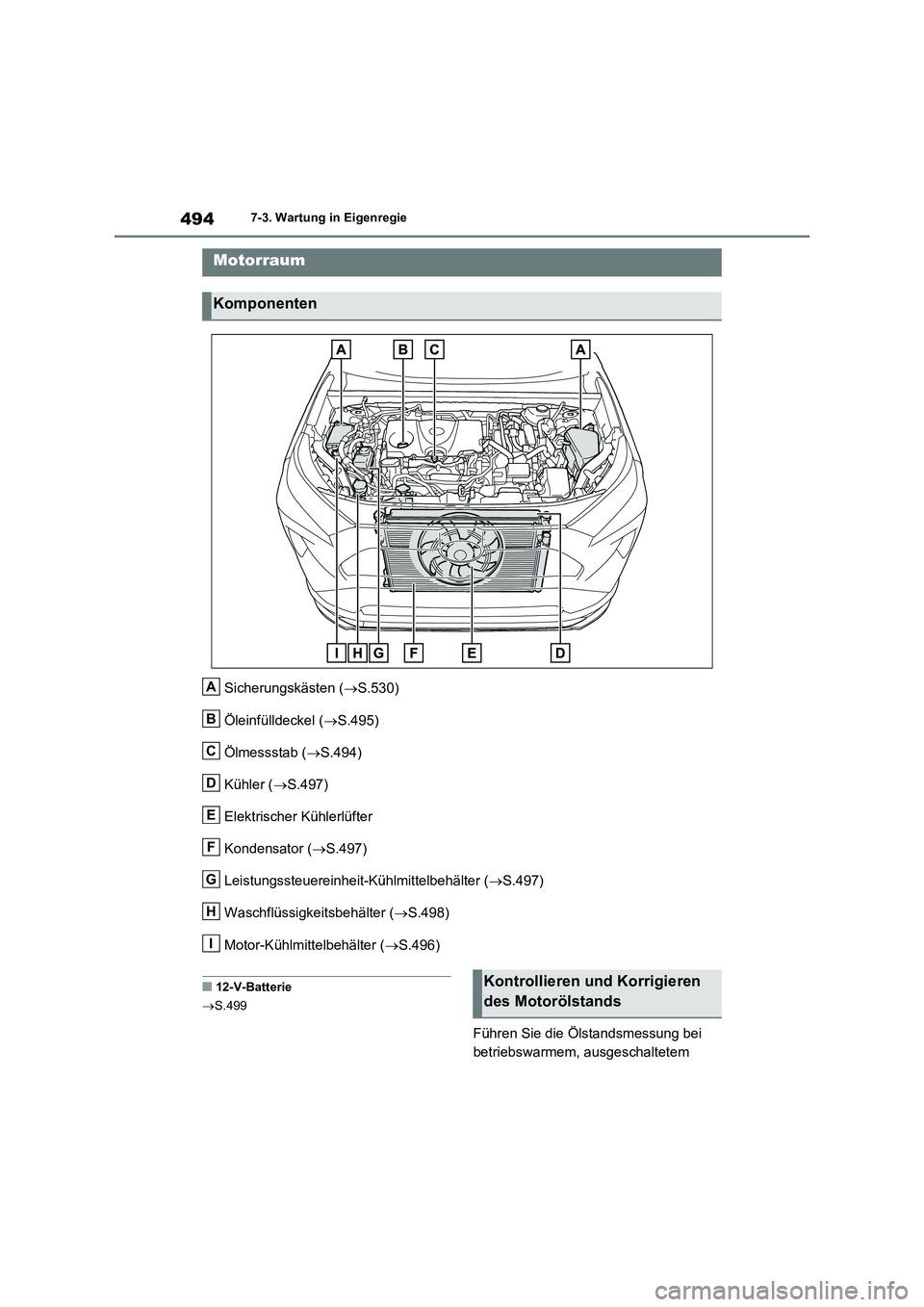

Sicherungskästen (S.530)
Öleinfülldeckel (S.495)
Ölmessstab (S.494)
Kühler (S.497)
Elektrischer Kühlerlüfter
Kondensator (S.497)
Leistungssteuereinheit-Kühlmittelbehälter (S.497)
Waschflüssigkeitsbehälter (S.498)
Motor-Kühlmittelbehälter (S.496)
■12-V-Batterie
S.499
Führen Sie die Ölstandsmessung bei
betriebswarmem, ausgeschaltetem
Motorraum
Komponenten
A
B
C
D
E
F
G
H
I
Kontrollieren und Korrigieren
des Motorölstands
