2023 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

447
6

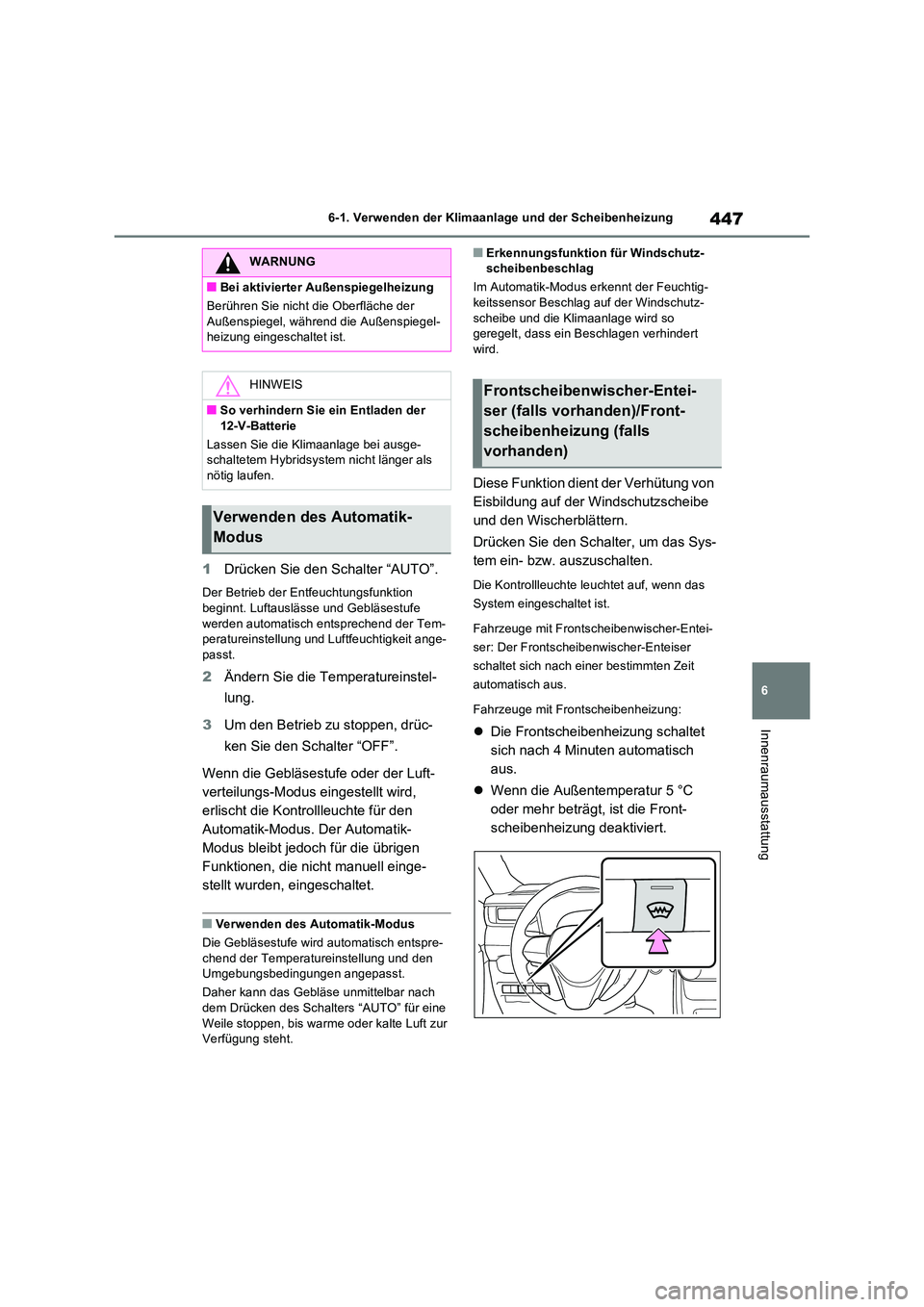

6-1. Verwenden der Klimaanlage und der Scheibenheizung
Innenraumausstattung
1 Drücken Sie den Schalter “AUTO”.
Der Betrieb der Entfeuchtungsfunktion
beginnt. Luftauslässe und Gebläsestufe werden automatisch entsprechend der Tem-peratureinstellung und Luftfeuchtigkeit ange-
passt.
2 Ändern Sie die Temperatureinstel-
lung.
3 Um den Betrieb zu stoppen, drüc-
ken Sie den Schalter “OFF”.
Wenn die Gebläsestufe oder der Luft-
verteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den
Automatik-Modus. Der Automatik-
Modus bleibt jedoch für die übrigen
Funktionen, die nicht manuell einge-
stellt wurden, eingeschaltet.
■Verwenden des Automatik-Modus
Die Gebläsestufe wird automatisch entspre- chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Daher kann das Gebl äse unmittelbar nach
dem Drücken des Schalters “AUTO” für eine Weile stoppen, bis warme oder kalte Luft zur Verfügung steht.
■Erkennungsfunktion für Windschutz-scheibenbeschlag
Im Automatik-Modus erkennt der Feuchtig- keitssensor Beschlag auf der Windschutz-
scheibe und die Klimaanlage wird so geregelt, dass ein Beschlagen verhindert wird.
Diese Funktion dient der Verhütung von
Eisbildung auf der Windschutzscheibe
und den Wischerblättern.
Drücken Sie den Schalter, um das Sys-
tem ein- bzw. auszuschalten.
Die Kontrollleuchte leuchtet auf, wenn das
System eingeschaltet ist.
Fahrzeuge mit Frontscheibenwischer-Entei-
ser: Der Frontscheibenwischer-Enteiser
schaltet sich nach einer bestimmten Zeit
automatisch aus.
Fahrzeuge mit Frontscheibenheizung:
 Die Frontscheibenheizung schaltet
sich nach 4 Minuten automatisch
aus.
 Wenn die Außentemperatur 5 °C
oder mehr beträgt, ist die Front-
scheibenheizung deaktiviert.
WARNUNG
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberfläche der
Außenspiegel, während die Außenspiegel- heizung eingeschaltet ist.
HINWEIS
■So verhindern Sie ein Entladen der
12-V-Batterie
Lassen Sie die Klimaanlage bei ausge- schaltetem Hybridsystem nicht länger als nötig laufen.
Verwenden des Automatik-
Modus
Frontscheibenwischer-Entei-
ser (falls vorhanden)/Front-
scheibenheizung (falls
vorhanden)

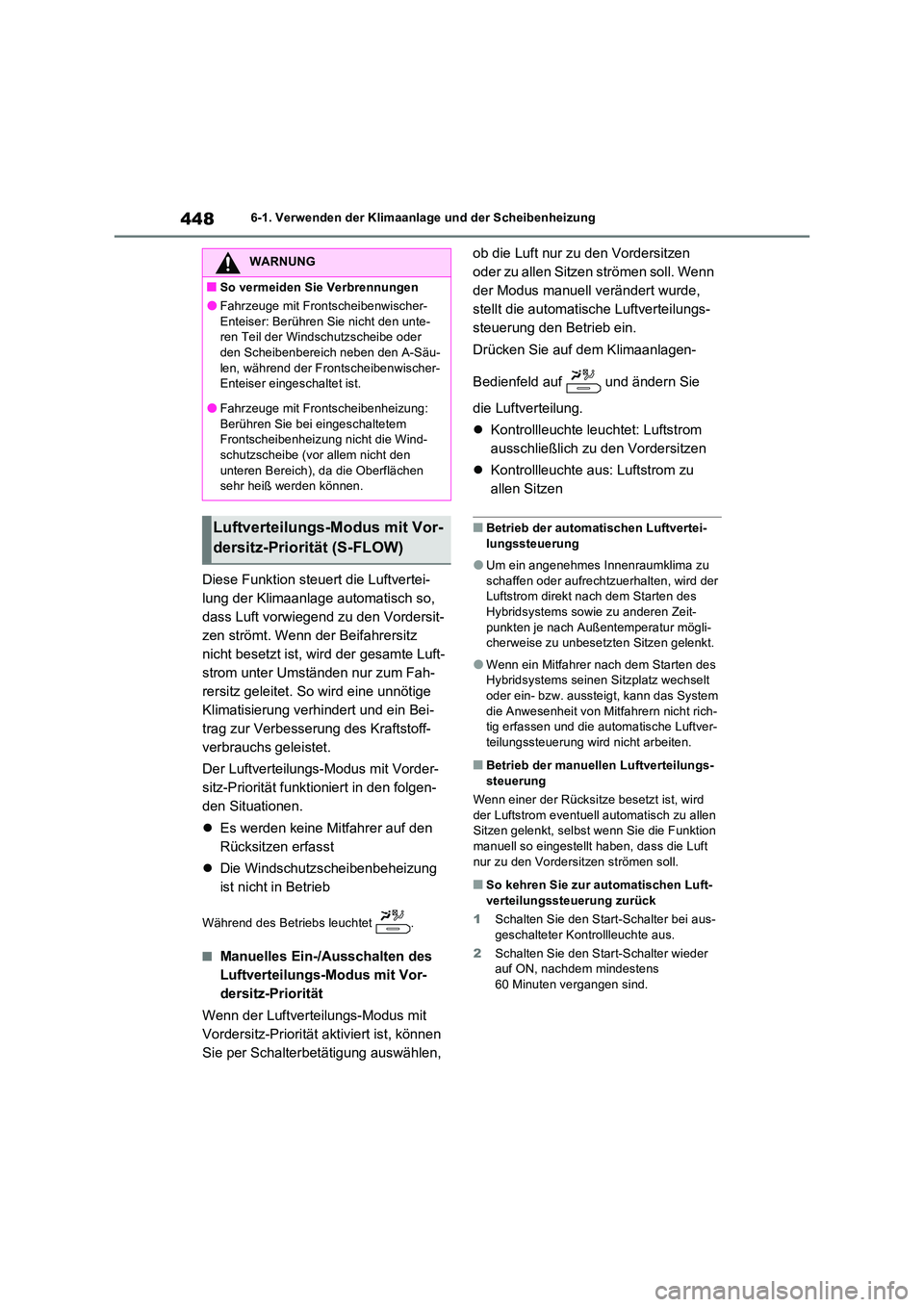

4486-1. Verwenden der Klimaanlage und der Scheibenheizung
Diese Funktion steuert die Luftvertei-
lung der Klimaanlage automatisch so,
dass Luft vorwiegend zu den Vordersit-
zen strömt. Wenn der Beifahrersitz
nicht besetzt ist, wird der gesamte Luft-
strom unter Umständen nur zum Fah-
rersitz geleitet. So wird eine unnötige
Klimatisierung verhindert und ein Bei-
trag zur Verbesserung des Kraftstoff-
verbrauchs geleistet.
Der Luftverteilungs-Modus mit Vorder-
sitz-Priorität funktioniert in den folgen-
den Situationen.
 Es werden keine Mitfahrer auf den
Rücksitzen erfasst
 Die Windschutzscheibenbeheizung
ist nicht in Betrieb
Während des Betriebs leuchtet .
■Manuelles Ein-/Ausschalten des
Luftverteilungs-Modus mit Vor-
dersitz-Priorität
Wenn der Luftverteilungs-Modus mit
Vordersitz-Priorität aktiviert ist, können
Sie per Schalterbetätigung auswählen,
ob die Luft nur zu den Vordersitzen
oder zu allen Sitzen strömen soll. Wenn
der Modus manuell verändert wurde,
stellt die automatische Luftverteilungs-
steuerung den Betrieb ein.
Drücken Sie auf dem Klimaanlagen-
Bedienfeld auf und ändern Sie
die Luftverteilung.
 Kontrollleuchte leuchtet: Luftstrom
ausschließlich zu den Vordersitzen
 Kontrollleuchte aus: Luftstrom zu
allen Sitzen
■Betrieb der automatischen Luftvertei-
lungssteuerung
●Um ein angenehmes Innenraumklima zu
schaffen oder aufrechtzuerhalten, wird der Luftstrom direkt nach dem Starten des Hybridsystems sowie zu anderen Zeit-
punkten je nach Auß entemperatur mögli- cherweise zu unbesetzten Sitzen gelenkt.
●Wenn ein Mitfahrer nach dem Starten des Hybridsystems seinen Sitzplatz wechselt oder ein- bzw. aussteigt, kann das System
die Anwesenheit von Mitfahrern nicht rich- tig erfassen und die automatische Luftver-teilungssteuerung wird nicht arbeiten.
■Betrieb der manuellen Luftverteilungs-
steuerung
Wenn einer der Rücksitze besetzt ist, wird der Luftstrom eventuell automatisch zu allen Sitzen gelenkt, selbst wenn Sie die Funktion
manuell so eingestellt haben, dass die Luft nur zu den Vordersitzen strömen soll.
■So kehren Sie zur automatischen Luft-verteilungssteuerung zurück
1 Schalten Sie den Start-Schalter bei aus-
geschalteter Kontrollleuchte aus.
2 Schalten Sie den Start-Schalter wieder auf ON, nachdem mindestens 60 Minuten vergangen sind.
WARNUNG
■So vermeiden Sie Verbrennungen
●Fahrzeuge mit Frontscheibenwischer-
Enteiser: Berühren Sie nicht den unte- ren Teil der Windschutzscheibe oder den Scheibenbereich neben den A-Säu-
len, während der Frontscheibenwischer- Enteiser eingeschaltet ist.
●Fahrzeuge mit Frontscheibenheizung:
Berühren Sie bei eingeschaltetem Frontscheibenheizung nicht die Wind-schutzscheibe (vor allem nicht den
unteren Bereich), da die Oberflächen sehr heiß werden können.
Luftverteilungs-Modus mit Vor-
dersitz-Priorität (S-FLOW)

449
6

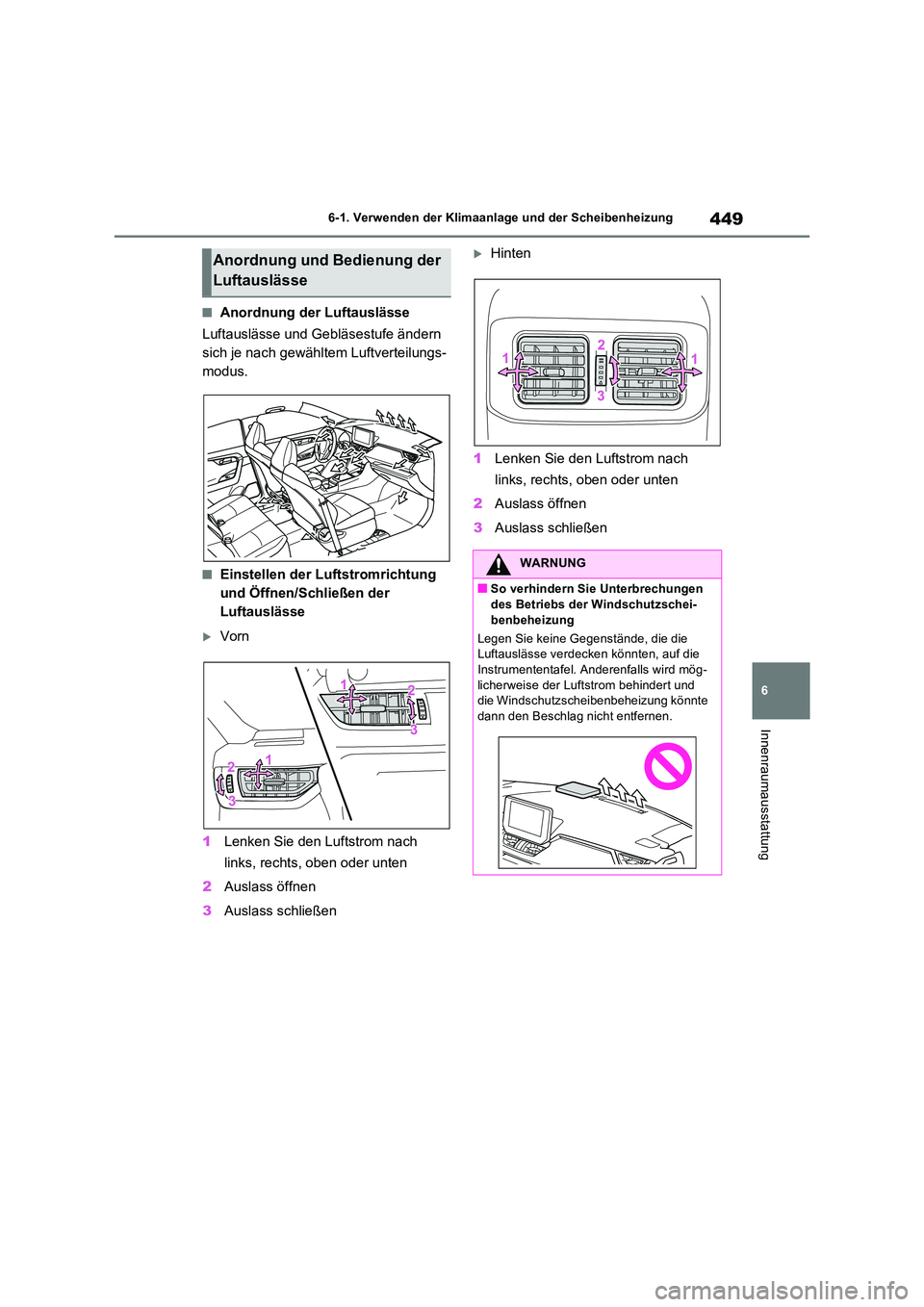

6-1. Verwenden der Klimaanlage und der Scheibenheizung
Innenraumausstattung
■Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe ändern
sich je nach gewähltem Luftverteilungs-
modus.
■Einstellen der Luftstromrichtung
und Öffnen/Schließen der
Luftauslässe
Vorn
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen
3 Auslass schließen
Hinten
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen
3 Auslass schließen
Anordnung und Bedienung der
Luftauslässe
WARNUNG
■So verhindern Sie Unterbrechungen des Betriebs der Windschutzschei-
benbeheizung
Legen Sie keine Gegenstände, die die Luftauslässe verdecken könnten, auf die Instrumententafel. Anderenfalls wird mög-
licherweise der Luftstrom behindert und die Windschutzscheibenbeheizung könnte dann den Beschlag nicht entfernen.

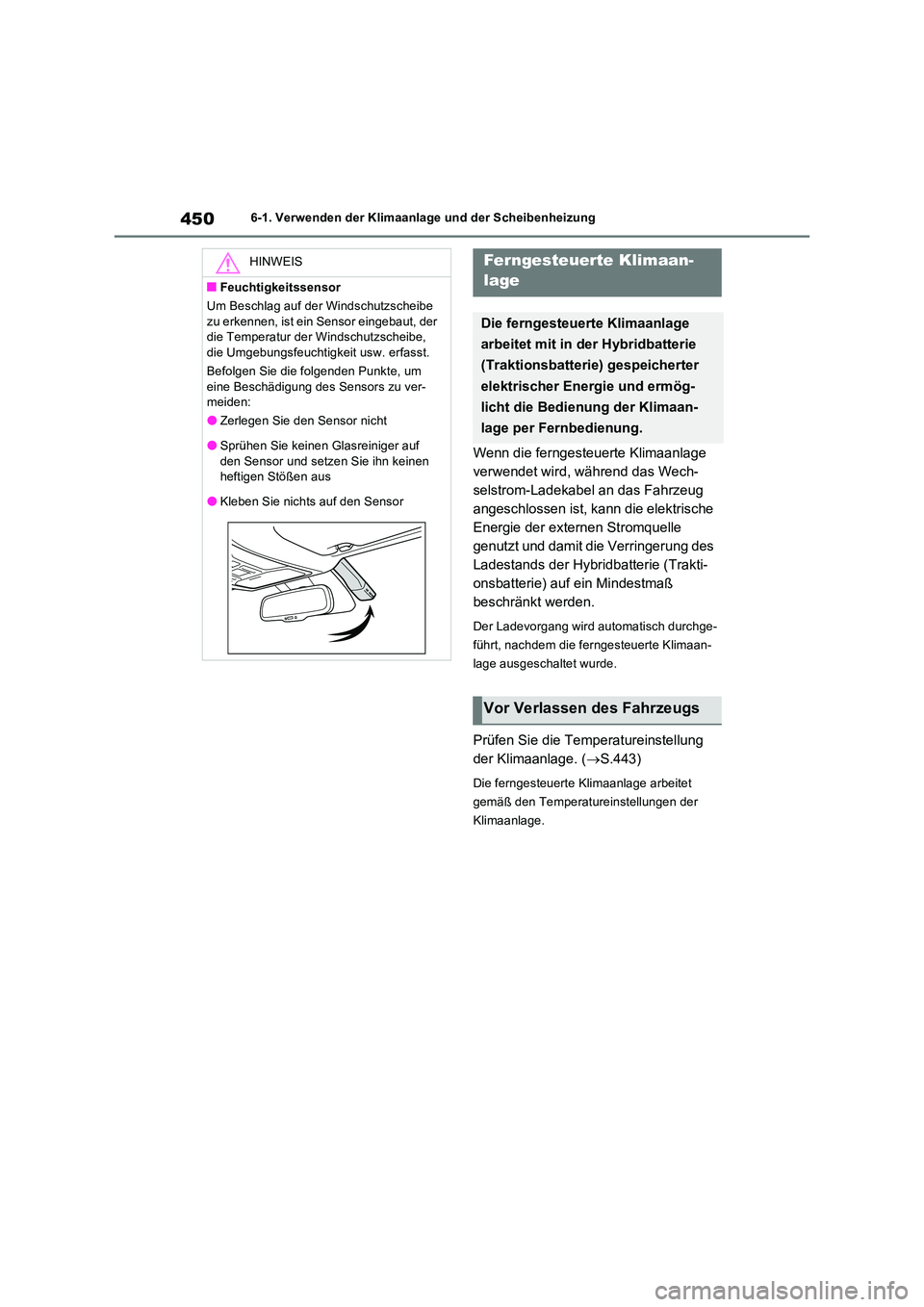

4506-1. Verwenden der Klimaanlage und der Scheibenheizung
Wenn die ferngesteuerte Klimaanlage
verwendet wird, während das Wech-
selstrom-Ladekabel an das Fahrzeug
angeschlossen ist, kann die elektrische
Energie der externen Stromquelle
genutzt und damit die Verringerung des
Ladestands der Hybridbatterie (Trakti-
onsbatterie) auf ein Mindestmaß
beschränkt werden.
Der Ladevorgang wird automatisch durchge-
führt, nachdem die ferngesteuerte Klimaan-
lage ausgeschaltet wurde.
Prüfen Sie die Temperatureinstellung
der Klimaanlage. ( S.443)
Die ferngesteuerte Klimaanlage arbeitet
gemäß den Temperatureinstellungen der
Klimaanlage.
HINWEIS
■Feuchtigkeitssensor
Um Beschlag auf der Windschutzscheibe
zu erkennen, ist ein Sensor eingebaut, der die Temperatur der Windschutzscheibe, die Umgebungsfeuchtigkeit usw. erfasst.
Befolgen Sie die folgenden Punkte, um
eine Beschädigung des Sensors zu ver- meiden:
●Zerlegen Sie den Sensor nicht
●Sprühen Sie keinen Glasreiniger auf
den Sensor und setzen Sie ihn keinen heftigen Stößen aus
●Kleben Sie nichts auf den Sensor
Ferngesteuerte Klimaan-
lage
Die ferngesteuerte Klimaanlage
arbeitet mit in der Hybridbatterie
(Traktionsbatterie) gespeicherter
elektrischer Energie und ermög-
licht die Bedienung der Klimaan-
lage per Fernbedienung.
Vor Verlassen des Fahrzeugs

451

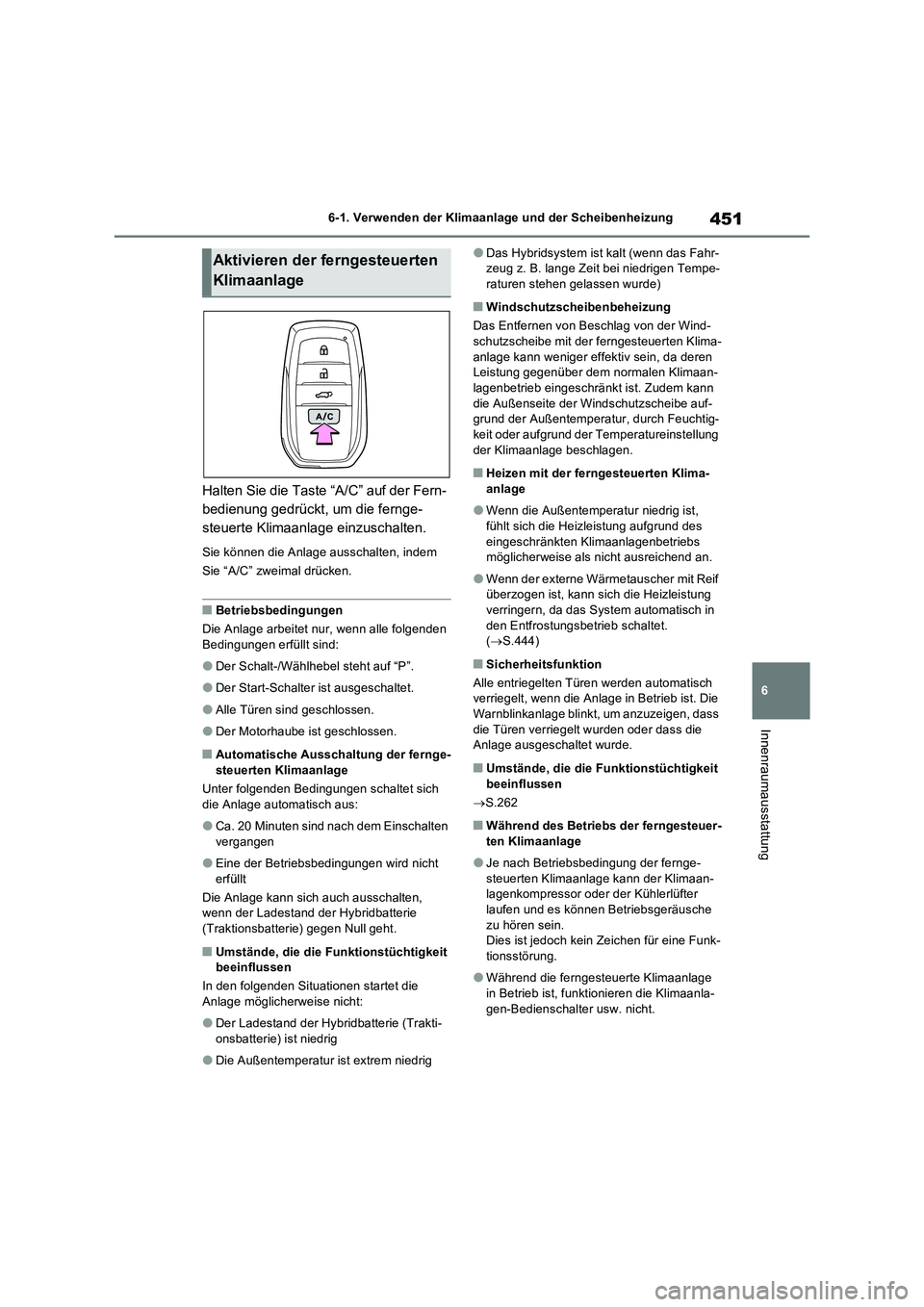

6 6-1. Verwenden der Klimaanlage und der Scheibenheizung
Innenraumausstattung
Halten Sie die Taste “A/C” auf der Fern-
bedienung gedrückt, um die fernge-
steuerte Klimaanlage einzuschalten.
Sie können die Anlage ausschalten, indem
Sie “A/C” zweimal drücken.
■Betriebsbedingungen
Die Anlage arbeitet nur, wenn alle folgenden
Bedingungen erfüllt sind:
●Der Schalt-/Wählhebel steht auf “P”.
●Der Start-Schalter ist ausgeschaltet.
●Alle Türen sind geschlossen.
●Der Motorhaube ist geschlossen.
■Automatische Ausschaltung der fernge-
steuerten Klimaanlage
Unter folgenden Bedingungen schaltet sich
die Anlage automatisch aus:
●Ca. 20 Minuten sind nach dem Einschalten
vergangen
●Eine der Betriebsbedingungen wird nicht
erfüllt
Die Anlage kann sich auch ausschalten,
wenn der Ladestand der Hybridbatterie
(Traktionsbatterie) gegen Null geht.
■Umstände, die die Funktionstüchtigkeit
beeinflussen
In den folgenden Situationen startet die
Anlage möglicherweise nicht:
●Der Ladestand der Hybridbatterie (Trakti-
onsbatterie) ist niedrig
●Die Außentemperatur ist extrem niedrig
●Das Hybridsystem ist kalt (wenn das Fahr-
zeug z. B. lange Zeit bei niedrigen Tempe-
raturen stehen gelassen wurde)
■Windschutzscheibenbeheizung
Das Entfernen von Beschlag von der Wind-
schutzscheibe mit der ferngesteuerten Klima-
anlage kann weniger effektiv sein, da deren
Leistung gegenüber dem normalen Klimaan-
lagenbetrieb eingeschränkt ist. Zudem kann
die Außenseite der Windschutzscheibe auf-
grund der Außentemperatur, durch Feuchtig-
keit oder aufgrund der Temperatureinstellung
der Klimaanlage beschlagen.
■Heizen mit der ferngesteuerten Klima-
anlage
●Wenn die Außentemperatur niedrig ist,
fühlt sich die Heizleistung aufgrund des
eingeschränkten Klimaanlagenbetriebs
möglicherweise als nicht ausreichend an.
●Wenn der externe Wärmetauscher mit Reif
überzogen ist, kann sich die Heizleistung
verringern, da das System automatisch in
den Entfrostungsbetrieb schaltet.
(S.444)
■Sicherheitsfunktion
Alle entriegelten Türen werden automatisch
verriegelt, wenn die Anlage in Betrieb ist. Die
Warnblinkanlage blinkt, um anzuzeigen, dass
die Türen verriegelt wurden oder dass die
Anlage ausgeschaltet wurde.
■Umstände, die die Funktionstüchtigkeit
beeinflussen
S.262
■Während des Betriebs der ferngesteuer-
ten Klimaanlage
●Je nach Betriebsbedingung der fernge-
steuerten Klimaanlage kann der Klimaan-
lagenkompressor oder der Kühlerlüfter
laufen und es können Betriebsgeräusche
zu hören sein.
Dies ist jedoch kein Zeichen für eine Funk-
tionsstörung.
●Während die ferngesteuerte Klimaanlage
in Betrieb ist, funktionieren die Klimaanla-
gen-Bedienschalter usw. nicht.
Aktivieren der ferngesteuerten
Klimaanlage

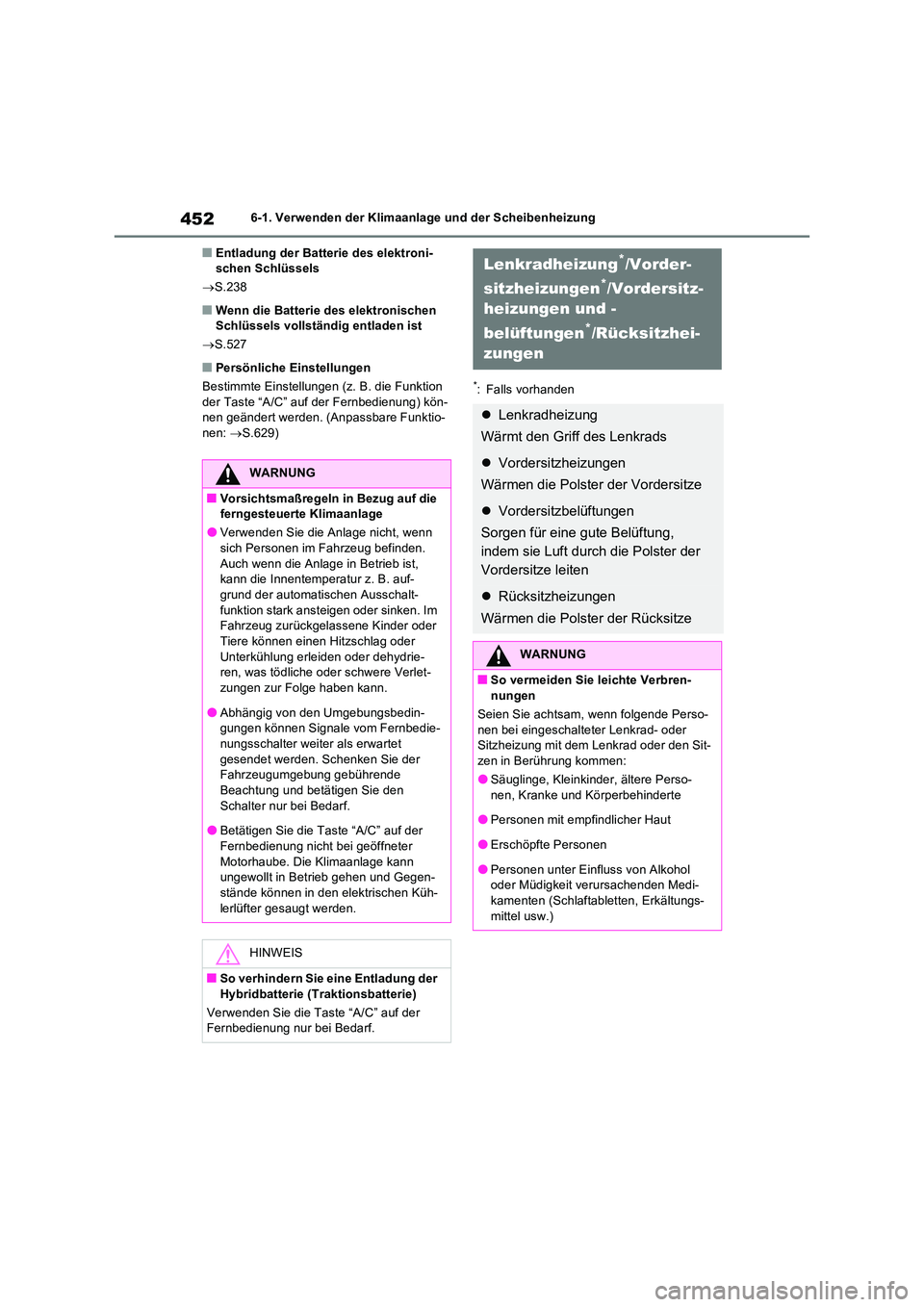

4526-1. Verwenden der Klimaanlage und der Scheibenheizung
■Entladung der Batterie des elektroni- schen Schlüssels
 S.238
■Wenn die Batterie des elektronischen Schlüssels vollständig entladen ist
 S.527
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die Funktion
der Taste “A/C” auf der Fernbedienung) kön- nen geändert werden. (Anpassbare Funktio-nen: S.629)
*: Falls vorhanden
WARNUNG
■Vorsichtsmaßregeln in Bezug auf die ferngesteuerte Klimaanlage
●Verwenden Sie die Anlage nicht, wenn sich Personen im Fahrzeug befinden.
Auch wenn die Anlage in Betrieb ist, kann die Innentemperatur z. B. auf-grund der automatischen Ausschalt-
funktion stark ansteigen oder sinken. Im Fahrzeug zurückgelassene Kinder oder Tiere können einen Hitzschlag oder
Unterkühlung erleiden oder dehydrie- ren, was tödliche oder schwere Verlet-zungen zur Folge haben kann.
●Abhängig von den Umgebungsbedin-gungen können Signale vom Fernbedie-
nungsschalter weiter als erwartet gesendet werden. Schenken Sie der Fahrzeugumgebung gebührende
Beachtung und betätigen Sie den Schalter nur bei Bedarf.
●Betätigen Sie die Taste “A/C” auf der
Fernbedienung nicht bei geöffneter Motorhaube. Die Klimaanlage kann ungewollt in Betrieb gehen und Gegen-
stände können in den elektrischen Küh- lerlüfter gesaugt werden.
HINWEIS
■So verhindern Sie eine Entladung der
Hybridbatterie (Traktionsbatterie)
Verwenden Sie die Taste “A/C” auf der Fernbedienung nur bei Bedarf.
Lenkradheizung*/Vorder-
sitzheizungen*/Vordersitz-
heizungen und -
belüftungen*/Rücksitzhei-
zungen
 Lenkradheizung
Wärmt den Griff des Lenkrads
 Vordersitzheizungen
Wärmen die Polster der Vordersitze
 Vordersitzbelüftungen
Sorgen für eine gute Belüftung,
indem sie Luft durch die Polster der
Vordersitze leiten
 Rücksitzheizungen
Wärmen die Polster der Rücksitze
WARNUNG
■So vermeiden Sie leichte Verbren- nungen
Seien Sie achtsam, wenn folgende Perso-
nen bei eingeschalteter Lenkrad- oder Sitzheizung mit dem Lenkrad oder den Sit-zen in Berührung kommen:
●Säuglinge, Kleinkinder, ältere Perso-
nen, Kranke und Körperbehinderte
●Personen mit empfindlicher Haut
●Erschöpfte Personen
●Personen unter Einfluss von Alkohol oder Müdigkeit verursachenden Medi-kamenten (Schlaftabletten, Erkältungs-
mittel usw.)

453
6
6-1. Verwenden der Klimaanlage und der Scheibenheizung
Innenraumausstattung
Lenkradheizung ein-/ausschalten
Die Kontrollleuchte leuchtet, wenn die Lenk-
radheizung in Betrieb ist.
■Betriebsbedingung
Der Start-Schalter befindet sich auf ON.
Sitzheizungen ein-/ausschalten
1 Hohe Temperatur
2 Niedrige Temperatur
Wenn die Sitzheizung eingeschaltet ist,
leuchtet die Kontrollleuchte des Schal-
ters für die Sitzheizung.
Wenn Sie die Funktion nicht verwenden
möchten, stellen Sie den Schalter in die
Mittelstellung. Die Kontrollleuchte
erlischt daraufhin.
Vordersitzheizungen und -belüftungen
ein-/ausschalten
Die Stufen-Kontrollleuchten leuchten
während des Betriebs.
Bei jedem Drücken des Schalters ändert
sich der Betriebszustand wie folgt.
Hoch (3 Segmente leuchten)  Mittel
(2 Segmente leuchten)  Niedrig
(1 Segment leuchtet)  Aus
WARNUNG
■So vermeiden Sie Ursachen für eine
Überhitzung sowie leichte Verbren- nungen
Beachten Sie bei der Verwendung einer Sitzheizung die folgenden Vorsichtsmaß-
regeln:
●Decken Sie den Sitz bei eingeschalteter Sitzheizung nicht mit einer Decke oder einem Kissen ab.
●Verwenden Sie die Sitzheizung nur bei Bedarf.
HINWEIS
■So vermeiden Sie eine Beschädigung
der Sitzheizungen und Sitzbelüftun- gen
Legen Sie keine schweren Gegenstände mit unregelmäßig geformten Oberflächen
auf die Sitze und achten Sie darauf, dass keine spitzen Gegenstände (wie Nadeln, Nägel usw.) in die Sitze gesteckt werden.
■So verhindern Sie ein Entladen der 12-V-Batterie
Verwenden Sie diese Funktionen nicht bei ausgeschaltetem Hybridsystem.
Lenkradheizung
Betätigen der Vordersitzhei-
zungen
Betätigen der Vordersitzhei-
zungen und -belüftungen
A

4546-1. Verwenden der Klimaanlage und der Scheibenheizung
1Sitzheizung einschalten
Die Stufen-Kontrollleuchten leuchten
während des Betriebs gelb.
2 Sitzbelüftung einschalten
Die Stufen-Kontrollleuchten leuchten
während des Betriebs grün.
■Betriebsbedingung
Der Start-Schalter befindet sich auf ON.
■Mit der Klimaanlage verknüpfter Steue- rungsmodus
Wenn für die Sitzbelüftung die Stufe Hoch
gewählt ist, wird die Gebläsestufe der Sitzbe- lüftung entsprechend der Gebläsestufe der Klimaanlage möglicherweise ebenfalls
erhöht.
■Persönliche Einstellungen
Die Gebläsestufe der Sitzbelüftung kann indi- viduell angepasst werden.(Anpassbare Funktionen: S.629)
Sitzheizungen ein-/ausschalten
Die Kontrollleuchte leuchtet auf, wenn
die Sitzheizung in Betrieb ist.
■Betriebsbedingung
Der Start-Schalter befindet sich auf ON.
Betätigen der Rücksitzheizun-
gen
A
A
