2023 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

335
5
5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
mal auf und anschließend wieder in die
Stellung bzw. .
■Warnsummer für eingeschaltete
Scheinwerfer
Ein Warnsummer ertönt, wenn die Fahrertür
geöffnet wird, während die Leuchten einge-
schaltet sind und sich der Start-Schalter auf
ACC oder OFF befindet.
■Automatische Leuchtweitenregulierung
Die Leuchtweite der Scheinwerfer wird ent- sprechend der Anzahl der Insassen und den
Zuladungsbedingungen des Fahrzeugs auto- matisch eingestellt, um sicherzustellen, dass andere Verkehrsteilnehmer nicht geblendet
werden.
■Sparfunktion der 12-V-Batterie
Befindet sich der Scheinwerferschalter beim
Schalten des Start-Schalters auf OFF in der
Stellung , schaltet die Sparfunktion der
12-V-Batterie alle Leuchten nach ca.
20 Minuten automatisch aus, um ein Entla-
den der 12-V-Batterie des Fahrzeugs zu ver-
meiden.
Durch die folgenden Vorgänge wird die Spar-
funktion der 12-V-Batt erie einmal abgebro- chen und dann erneut aktiviert. Alle Leuchten schalten sich 20 Minuten nach Reaktivierung
der Sparfunktion der 12-V-Batterie automa- tisch aus:
●Wenn der Scheinwerferschalter betätigt wird
●Wenn eine Tür geöffnet oder geschlossen wird
■Wenn “Fehlfunktion des Scheinwerfer-systems. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
prüfen.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die Empfind-
lichkeit des Lichtsensors) können geändert werden.(Anpassbare Funktionen: S.626)
1Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen Sie
den Hebel zu sich hin in die Mittelstellung.
2 Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es
keine Rolle, ob die Scheinwerfer ein- oder
ausgeschaltet sind.
Dieses System sorgt dafür, dass die
Scheinwerfer für 30 Sekunden einge-
schaltet werden, nachdem der Start-
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Fahrzeugleuchten nicht länger als nötig eingeschaltet, wenn das
Hybridsystem nicht in Betrieb ist.
Einschalten des Fernlichts
System für eine verlängerte
Leuchtdauer der Scheinwerfer

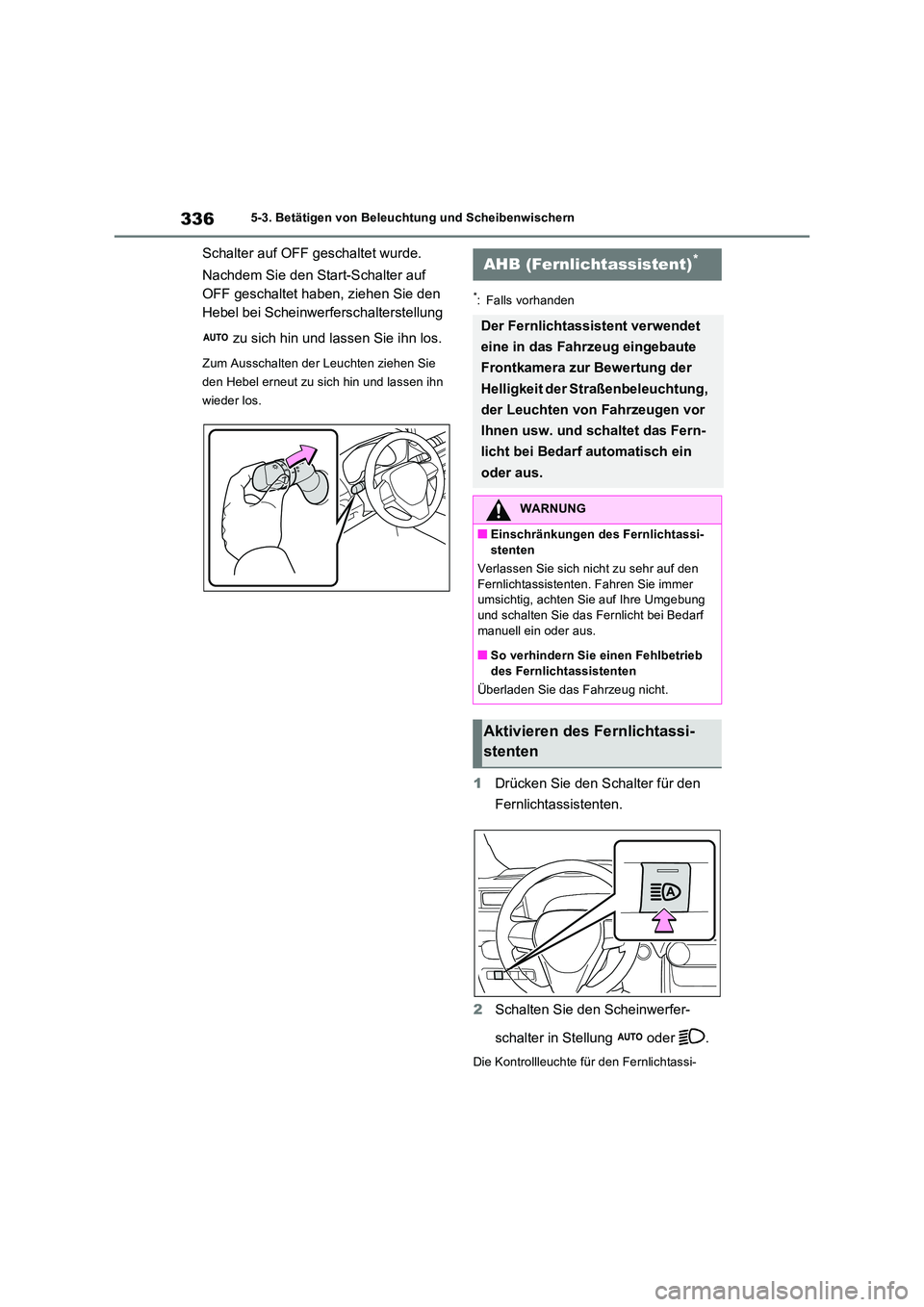

3365-3. Betätigen von Beleuchtung und Scheibenwischern
Schalter auf OFF geschaltet wurde.
Nachdem Sie den Start-Schalter auf
OFF geschaltet haben, ziehen Sie den
Hebel bei Scheinwerferschalterstellung
zu sich hin und lassen Sie ihn los.
Zum Ausschalten der Leuchten ziehen Sie
den Hebel erneut zu sich hin und lassen ihn
wieder los.
*: Falls vorhanden
1 Drücken Sie den Schalter für den
Fernlichtassistenten.
2 Schalten Sie den Scheinwerfer-
schalter in Stellung oder .
Die Kontrollleuchte für den Fernlichtassi-
AHB (Fernlichtassistent)*
Der Fernlichtassistent verwendet
eine in das Fahrzeug eingebaute
Frontkamera zur Bewertung der
Helligkeit der Straßenbeleuchtung,
der Leuchten von Fahrzeugen vor
Ihnen usw. und schaltet das Fern-
licht bei Bedarf automatisch ein
oder aus.
WARNUNG
■Einschränkungen des Fernlichtassi- stenten
Verlassen Sie sich nicht zu sehr auf den
Fernlichtassistenten. Fahren Sie immer umsichtig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht bei Bedarf
manuell ein oder aus.
■So verhindern Sie einen Fehlbetrieb des Fernlichtassistenten
Überladen Sie das Fahrzeug nicht.
Aktivieren des Fernlichtassi-
stenten

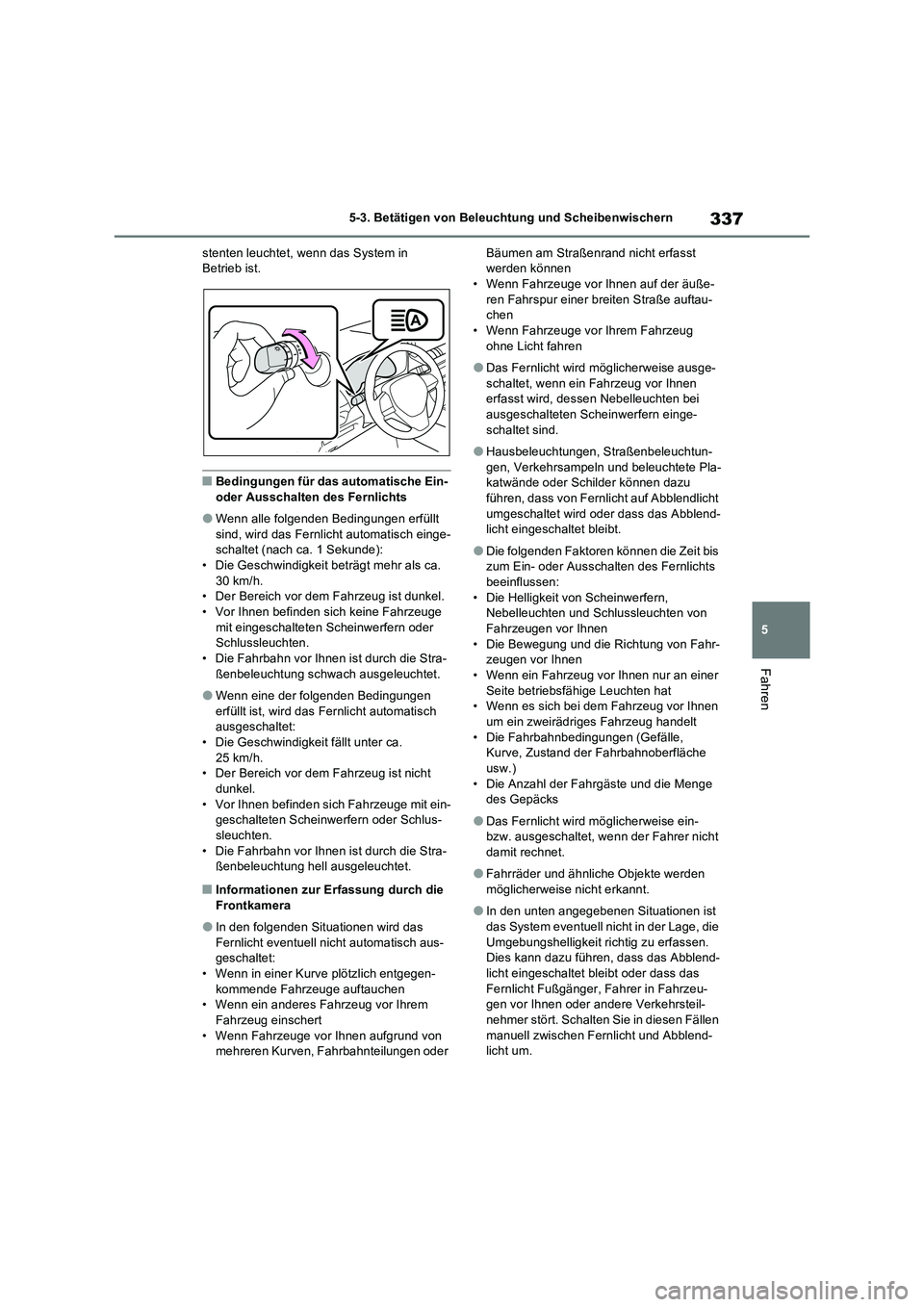

337
5 5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
stenten leuchtet, wenn das System in
Betrieb ist.
■Bedingungen für das automatische Ein-
oder Ausschalten des Fernlichts
●Wenn alle folgenden Bedingungen erfüllt
sind, wird das Fernlicht automatisch einge-
schaltet (nach ca. 1 Sekunde):
• Die Geschwindigkeit beträgt mehr als ca.
30 km/h.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Vor Ihnen befinden sich keine Fahrzeuge
mit eingeschalteten Scheinwerfern oder
Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Stra-
ßenbeleuchtung schwach ausgeleuchtet.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht automatisch
ausgeschaltet:
• Die Geschwindigkeit fällt unter ca.
25 km/h.
• Der Bereich vor dem Fahrzeug ist nicht
dunkel.
• Vor Ihnen befinden sich Fahrzeuge mit ein-
geschalteten Scheinwerfern oder Schlus-
sleuchten.
• Die Fahrbahn vor Ihnen ist durch die Stra-
ßenbeleuchtung hell ausgeleuchtet.
■Informationen zur Erfassung durch die
Frontkamera
●In den folgenden Situationen wird das
Fernlicht eventuell nicht automatisch aus-
geschaltet:
• Wenn in einer Kurve plötzlich entgegen-
kommende Fahrzeuge auftauchen
• Wenn ein anderes Fahrzeug vor Ihrem
Fahrzeug einschert
• Wenn Fahrzeuge vor Ihnen aufgrund von
mehreren Kurven, Fahrbahnteilungen oder Bäumen am Straßenrand nicht erfasst
werden können
• Wenn Fahrzeuge vor Ihnen auf der äuße-
ren Fahrspur einer breiten Straße auftau-
chen
• Wenn Fahrzeuge vor Ihrem Fahrzeug
ohne Licht fahren
●Das Fernlicht wird möglicherweise ausge-
schaltet, wenn ein Fahrzeug vor Ihnen
erfasst wird, dessen Nebelleuchten bei
ausgeschalteten Scheinwerfern einge-
schaltet sind.
●Hausbeleuchtungen, Straßenbeleuchtun-
gen, Verkehrsampeln und beleuchtete Pla-
katwände oder Schilder können dazu
führen, dass von Fernlicht auf Abblendlicht
umgeschaltet wird oder dass das Abblend-
licht eingeschaltet bleibt.
●Die folgenden Faktoren können die Zeit bis
zum Ein- oder Ausschalten des Fernlichts
beeinflussen:
• Die Helligkeit von Scheinwerfern,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen
• Die Bewegung und die Richtung von Fahr-
zeugen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur an einer
Seite betriebsfähige Leuchten hat
• Wenn es sich bei dem Fahrzeug vor Ihnen
um ein zweirädriges Fahrzeug handelt
• Die Fahrbahnbedingungen (Gefälle,
Kurve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Fahrgäste und die Menge
des Gepäcks
●Das Fernlicht wird möglicherweise ein-
bzw. ausgeschaltet, wenn der Fahrer nicht
damit rechnet.
●Fahrräder und ähnliche Objekte werden
möglicherweise nicht erkannt.
●In den unten angegebenen Situationen ist
das System eventuell nicht in der Lage, die
Umgebungshelligkeit richtig zu erfassen.
Dies kann dazu führen, dass das Abblend-
licht eingeschaltet bleibt oder dass das
Fernlicht Fußgänger, Fahrer in Fahrzeu-
gen vor Ihnen oder andere Verkehrsteil-
nehmer stört. Schalten Sie in diesen Fällen
manuell zwischen Fernlicht und Abblend-
licht um.

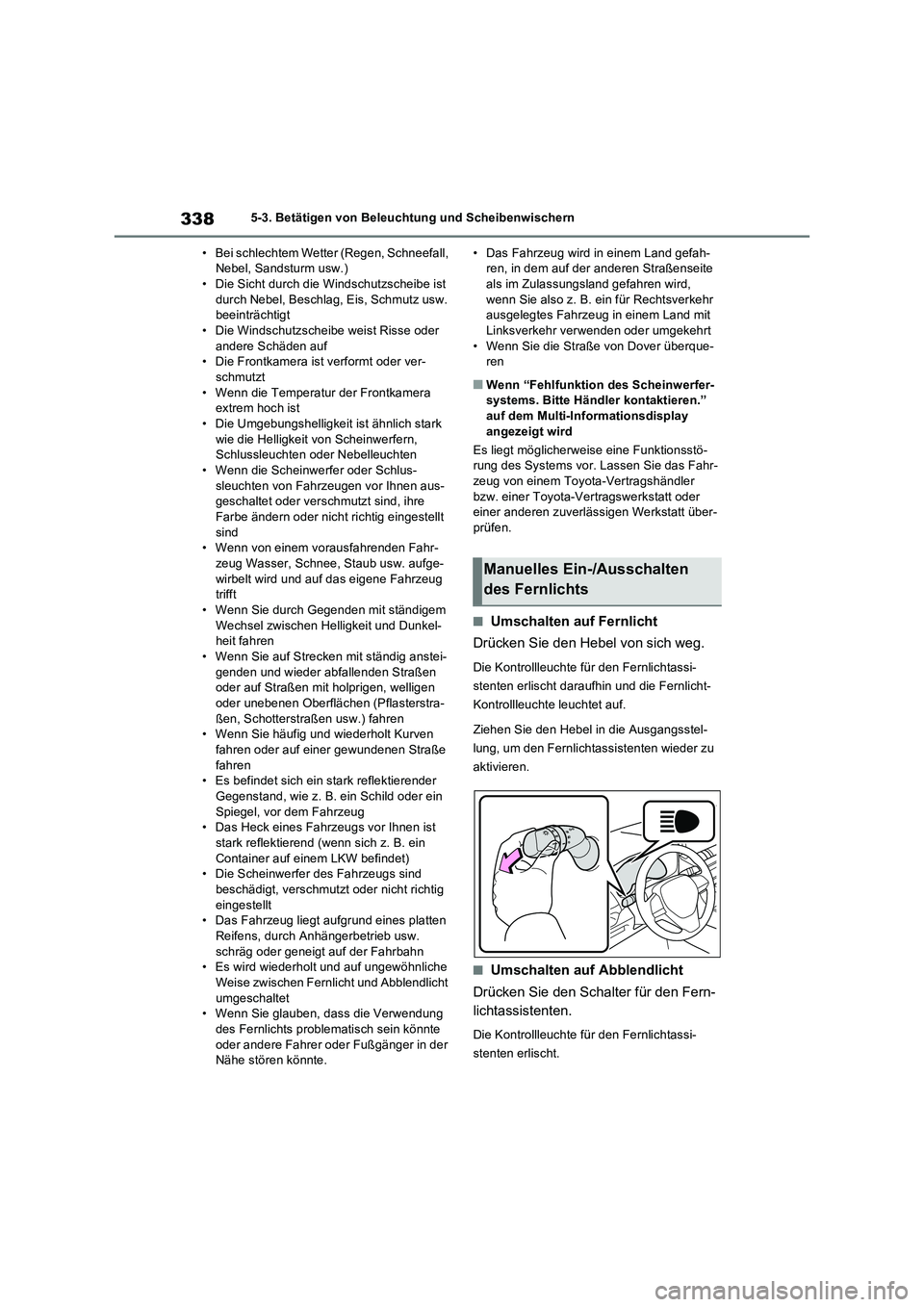

3385-3. Betätigen von Beleuchtung und Scheibenwischern
• Bei schlechtem Wetter (Regen, Schneefall,
Nebel, Sandsturm usw.)
• Die Sicht durch die Windschutzscheibe ist
durch Nebel, Beschlag, Eis, Schmutz usw.
beeinträchtigt
• Die Windschutzscheibe weist Risse oder
andere Schäden auf
• Die Frontkamera ist verformt oder ver-
schmutzt
• Wenn die Temperatur der Frontkamera
extrem hoch ist
• Die Umgebungshelligkeit ist ähnlich stark
wie die Helligkeit von Scheinwerfern,
Schlussleuchten oder Nebelleuchten
• Wenn die Scheinwerfer oder Schlus-
sleuchten von Fahrzeugen vor Ihnen aus-
geschaltet oder verschmutzt sind, ihre
Farbe ändern oder nicht richtig eingestellt
sind
• Wenn von einem vorausfahrenden Fahr-
zeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das eigene Fahrzeug
trifft
• Wenn Sie durch Gegenden mit ständigem
Wechsel zwischen Helligkeit und Dunkel-
heit fahren
• Wenn Sie auf Strecken mit ständig anstei-
genden und wieder abfallenden Straßen
oder auf Straßen mit holprigen, welligen
oder unebenen Oberflächen (Pflasterstra-
ßen, Schotterstraßen usw.) fahren
• Wenn Sie häufig und wiederholt Kurven
fahren oder auf einer gewundenen Straße
fahren
• Es befindet sich ein stark reflektierender
Gegenstand, wie z. B. ein Schild oder ein
Spiegel, vor dem Fahrzeug
• Das Heck eines Fahrzeugs vor Ihnen ist
stark reflektierend (wenn sich z. B. ein
Container auf einem LKW befindet)
• Die Scheinwerfer des Fahrzeugs sind
beschädigt, verschmutzt oder nicht richtig
eingestellt
• Das Fahrzeug liegt aufgrund eines platten
Reifens, durch Anhängerbetrieb usw.
schräg oder geneigt auf der Fahrbahn
• Es wird wiederholt und auf ungewöhnliche
Weise zwischen Fernlicht und Abblendlicht
umgeschaltet
• Wenn Sie glauben, dass die Verwendung
des Fernlichts problematisch sein könnte
oder andere Fahrer oder Fußgänger in der
Nähe stören könnte.• Das Fahrzeug wird in einem Land gefah-
ren, in dem auf der anderen Straßenseite
als im Zulassungsland gefahren wird,
wenn Sie also z. B. ein für Rechtsverkehr
ausgelegtes Fahrzeug in einem Land mit
Linksverkehr verwenden oder umgekehrt
• Wenn Sie die Straße von Dover überque-
ren
■Wenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
■Umschalten auf Fernlicht
Drücken Sie den Hebel von sich weg.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt daraufhin und die Fernlicht-
Kontrollleuchte leuchtet auf.
Ziehen Sie den Hebel in die Ausgangsstel-
lung, um den Fernlichtassistenten wieder zu
aktivieren.
■Umschalten auf Abblendlicht
Drücken Sie den Schalter für den Fern-
lichtassistenten.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt.
Manuelles Ein-/Ausschalten
des Fernlichts

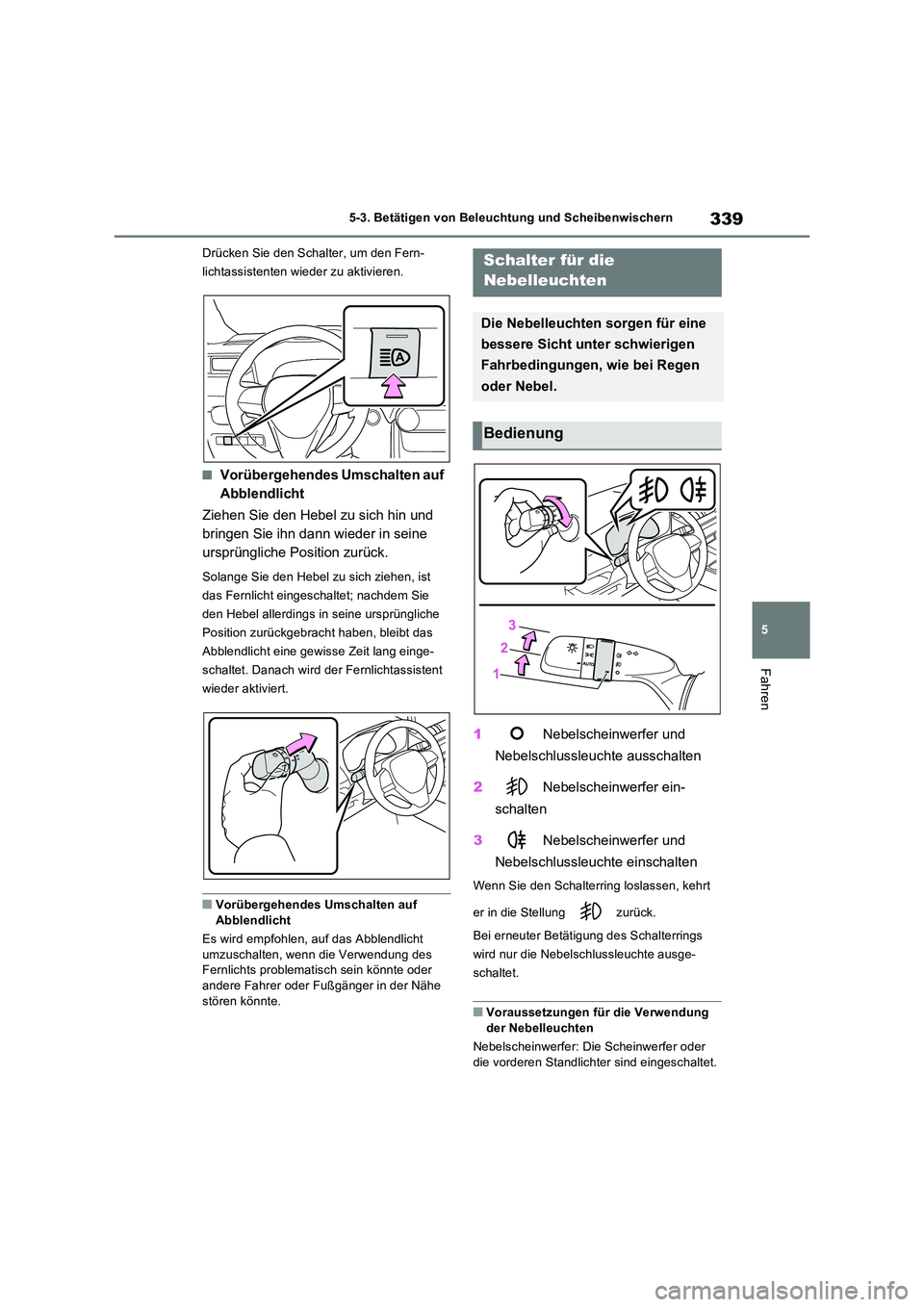

339
5
5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
Drücken Sie den Schalter, um den Fern-
lichtassistenten wieder zu aktivieren.
■Vorübergehendes Umschalten auf
Abblendlicht
Ziehen Sie den Hebel zu sich hin und
bringen Sie ihn dann wieder in seine
ursprüngliche Position zurück.
Solange Sie den Hebel zu sich ziehen, ist
das Fernlicht eingeschaltet; nachdem Sie
den Hebel allerdings in seine ursprüngliche
Position zurückgebracht haben, bleibt das
Abblendlicht eine gewisse Zeit lang einge-
schaltet. Danach wird der Fernlichtassistent
wieder aktiviert.
■Vorübergehendes Umschalten auf
Abblendlicht
Es wird empfohlen, auf das Abblendlicht umzuschalten, wenn die Verwendung des Fernlichts problematisch sein könnte oder
andere Fahrer oder Fußgänger in der Nähe stören könnte.
1 Nebelscheinwerfer und
Nebelschlussleuchte ausschalten
2 Nebelscheinwerfer ein-
schalten
3 Nebelscheinwerfer und
Nebelschlussleuchte einschalten
Wenn Sie den Schalterring loslassen, kehrt
er in die Stellung zurück.
Bei erneuter Betätigung des Schalterrings
wird nur die Nebelschlussleuchte ausge-
schaltet.
■Voraussetzungen für die Verwendung der Nebelleuchten
Nebelscheinwerfer: Die Scheinwerfer oder
die vorderen Standlichter sind eingeschaltet.
Schalter für die
Nebelleuchten
Die Nebelleuchten sorgen für eine
bessere Sicht unter schwierigen
Fahrbedingungen, wie bei Regen
oder Nebel.
Bedienung

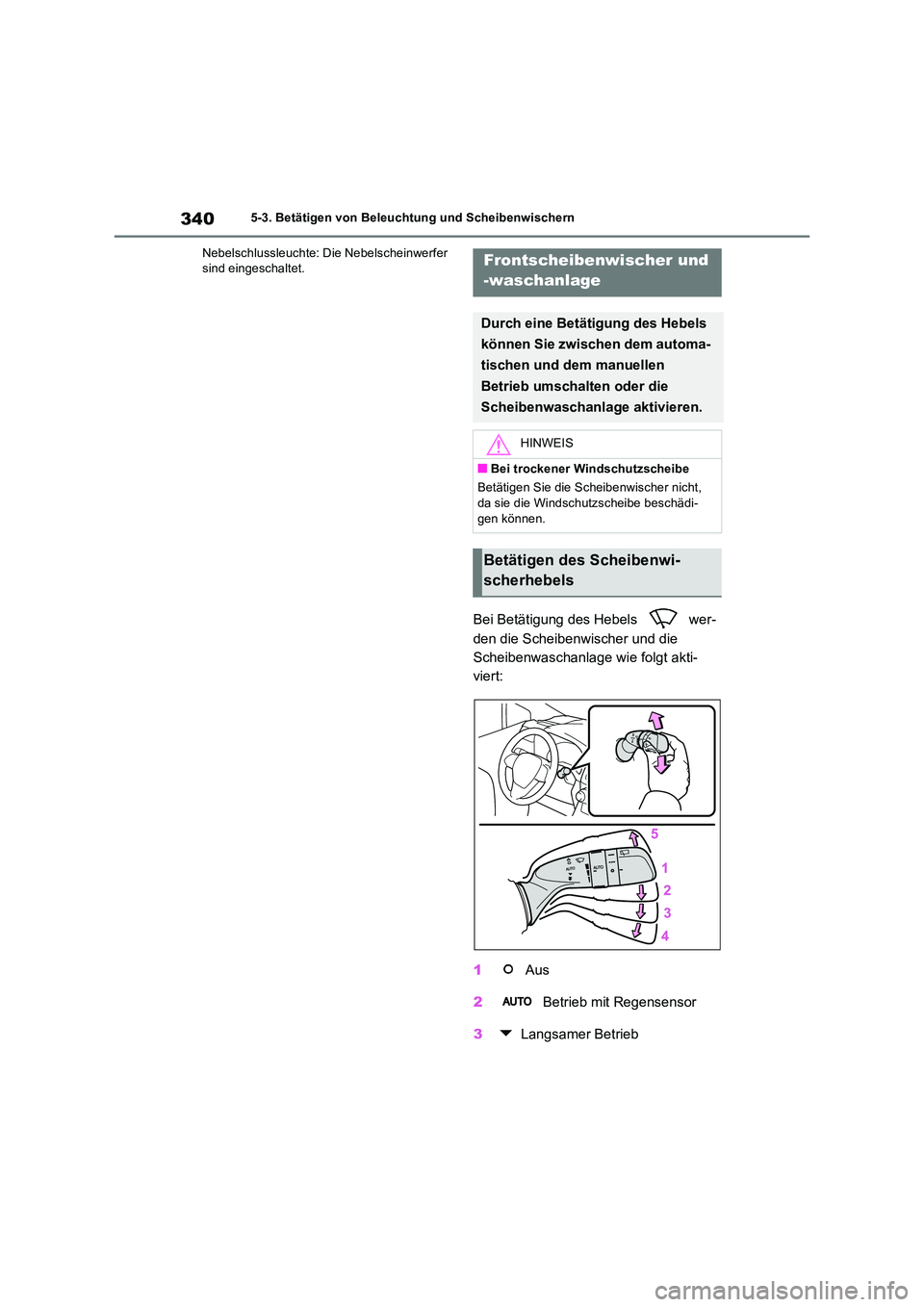

3405-3. Betätigen von Beleuchtung und Scheibenwischern
Nebelschlussleuchte: Die Nebelscheinwerfer sind eingeschaltet.
Bei Betätigung des Hebels wer-
den die Scheibenwischer und die
Scheibenwaschanlage wie folgt akti-
viert:
1 Aus
2 Betrieb mit Regensensor
3 Langsamer Betrieb
Frontscheibenwischer und
-waschanlage
Durch eine Betätigung des Hebels
können Sie zwischen dem automa-
tischen und dem manuellen
Betrieb umschalten oder die
Scheibenwaschanlage aktivieren.
HINWEIS
■Bei trockener Windschutzscheibe
Betätigen Sie die Scheibenwischer nicht,
da sie die Windschutzscheibe beschädi- gen können.
Betätigen des Scheibenwi-
scherhebels

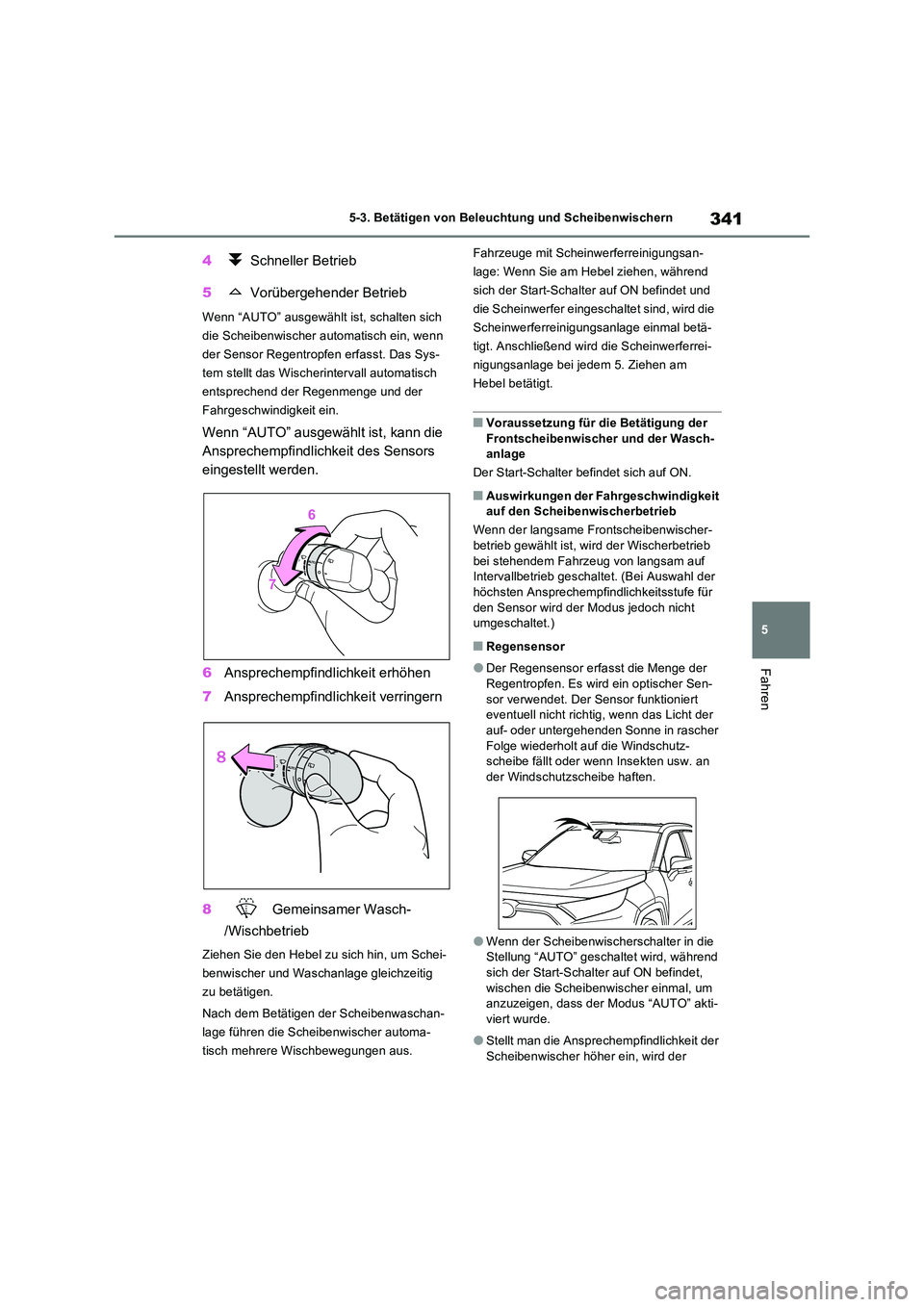

341
5
5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
4 Schneller Betrieb
5 Vorübergehender Betrieb
Wenn “AUTO” ausgewählt ist, schalten sich
die Scheibenwischer automatisch ein, wenn
der Sensor Regentropfen erfasst. Das Sys-
tem stellt das Wischerintervall automatisch
entsprechend der Regenmenge und der
Fahrgeschwindigkeit ein.
Wenn “AUTO” ausgewählt ist, kann die
Ansprechempfindlichkeit des Sensors
eingestellt werden.
6 Ansprechempfindlichkeit erhöhen
7 Ansprechempfindlichkeit verringern
8 Gemeinsamer Wasch-
/Wischbetrieb
Ziehen Sie den Hebel zu sich hin, um Schei-
benwischer und Waschanlage gleichzeitig
zu betätigen.
Nach dem Betätigen der Scheibenwaschan-
lage führen die Scheibenwischer automa-
tisch mehrere Wischbewegungen aus.
Fahrzeuge mit Scheinwerferreinigungsan-
lage: Wenn Sie am Hebel ziehen, während
sich der Start-Schalter auf ON befindet und
die Scheinwerfer eingeschaltet sind, wird die
Scheinwerferreinigungsanlage einmal betä-
tigt. Anschließend wird die Scheinwerferrei-
nigungsanlage bei jedem 5. Ziehen am
Hebel betätigt.
■Voraussetzung für die Betätigung der
Frontscheibenwischer und der Wasch- anlage
Der Start-Schalter befindet sich auf ON.
■Auswirkungen der Fahrgeschwindigkeit auf den Scheibenwischerbetrieb
Wenn der langsame Frontscheibenwischer-
betrieb gewählt ist, wird der Wischerbetrieb bei stehendem Fahrzeug von langsam auf Intervallbetrieb geschaltet. (Bei Auswahl der
höchsten Ansprechempfindlichkeitsstufe für den Sensor wird der Modus jedoch nicht umgeschaltet.)
■Regensensor
●Der Regensensor erfasst die Menge der Regentropfen. Es wird ein optischer Sen-
sor verwendet. Der Sensor funktioniert eventuell nicht richtig, wenn das Licht der auf- oder untergehenden Sonne in rascher
Folge wiederholt auf die Windschutz- scheibe fällt oder wenn Insekten usw. an der Windschutzscheibe haften.
●Wenn der Scheibenwischerschalter in die Stellung “AUTO” geschaltet wird, während
sich der Start-Schalter auf ON befindet, wischen die Scheibenwischer einmal, um anzuzeigen, dass der Modus “AUTO” akti-
viert wurde.
●Stellt man die Ansprechempfindlichkeit der
Scheibenwischer höher ein, wird der

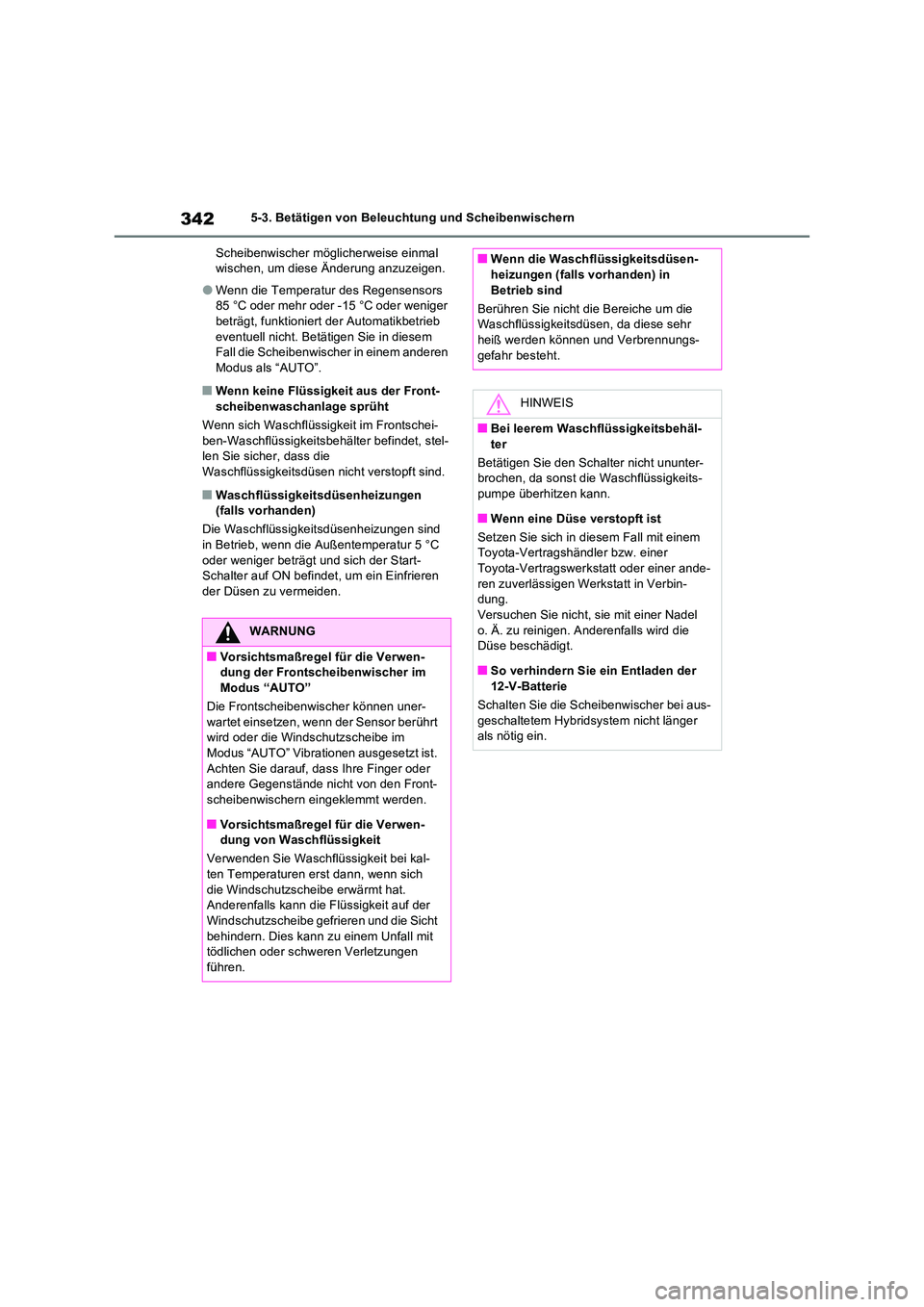

3425-3. Betätigen von Beleuchtung und Scheibenwischern
Scheibenwischer möglicherweise einmal wischen, um diese Änderung anzuzeigen.
●Wenn die Temperatur des Regensensors 85 °C oder mehr oder -15 °C oder weniger beträgt, funktioniert der Automatikbetrieb
eventuell nicht. Betätigen Sie in diesem Fall die Scheibenwischer in einem anderen Modus als “AUTO”.
■Wenn keine Flüssigkeit aus der Front-
scheibenwaschanlage sprüht
Wenn sich Waschflüssigkeit im Frontschei- ben-Waschflüssigkeitsbehälter befindet, stel-len Sie sicher, dass die
Waschflüssigkeitsdüsen nicht verstopft sind.
■Waschflüssigkeitsdüsenheizungen (falls vorhanden)
Die Waschflüssigkeitsdüsenheizungen sind in Betrieb, wenn die Außentemperatur 5 °C
oder weniger beträgt und sich der Start- Schalter auf ON befindet, um ein Einfrieren der Düsen zu vermeiden.
WARNUNG
■Vorsichtsmaßregel für die Verwen-dung der Frontscheibenwischer im Modus “AUTO”
Die Frontscheibenwischer können uner-
wartet einsetzen, wenn der Sensor berührt wird oder die Windschutzscheibe im
Modus “AUTO” Vibrationen ausgesetzt ist. Achten Sie darauf, dass Ihre Finger oder andere Gegenstände nicht von den Front-
scheibenwischern eingeklemmt werden.
■Vorsichtsmaßregel für die Verwen- dung von Waschflüssigkeit
Verwenden Sie Waschflüssigkeit bei kal-
ten Temperaturen erst dann, wenn sich die Windschutzscheibe erwärmt hat. Anderenfalls kann die Flüssigkeit auf der
Windschutzscheibe gefrieren und die Sicht behindern. Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen
führen.
■Wenn die Waschflüssigkeitsdüsen- heizungen (falls vorhanden) in
Betrieb sind
Berühren Sie nicht die Bereiche um die Waschflüssigkeitsdüsen, da diese sehr heiß werden können und Verbrennungs-
gefahr besteht.
HINWEIS
■Bei leerem Waschflüssigkeitsbehäl- ter
Betätigen Sie den Schalter nicht ununter- brochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.
■Wenn eine Düse verstopft ist
Setzen Sie sich in diesem Fall mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt in Verbin-dung.
Versuchen Sie nicht, sie mit einer Nadel o. Ä. zu reinigen. Anderenfalls wird die Düse beschädigt.
■So verhindern Sie ein Entladen der 12-V-Batterie
Schalten Sie die Scheibenwischer bei aus-
geschaltetem Hybridsystem nicht länger als nötig ein.
